HEXA - Utskifting av skuffsensor

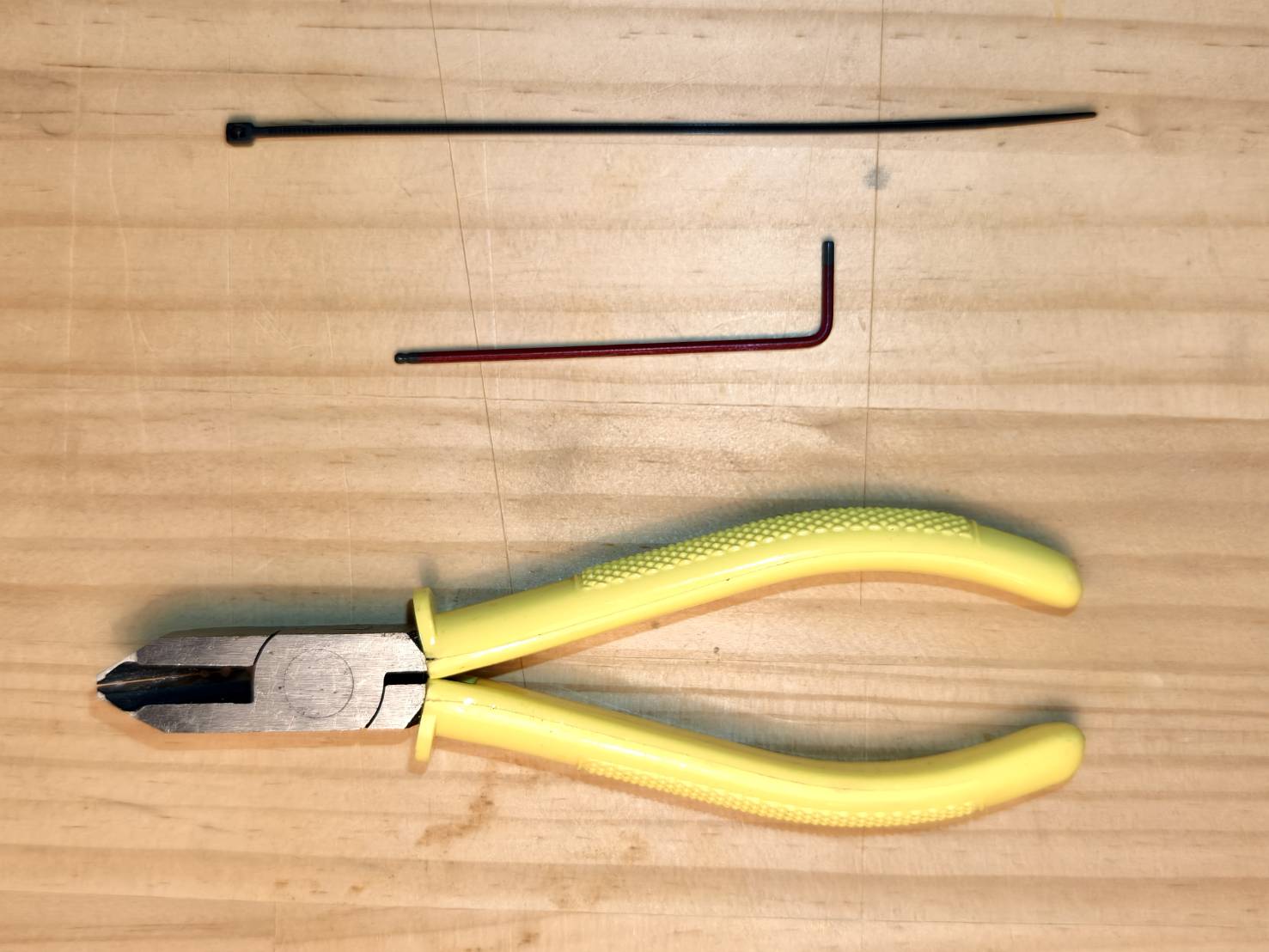

Verktøy

• 2mm unbrakonøkkel
• avbitertang eller saks
• Kabelbånd

Trinn 1

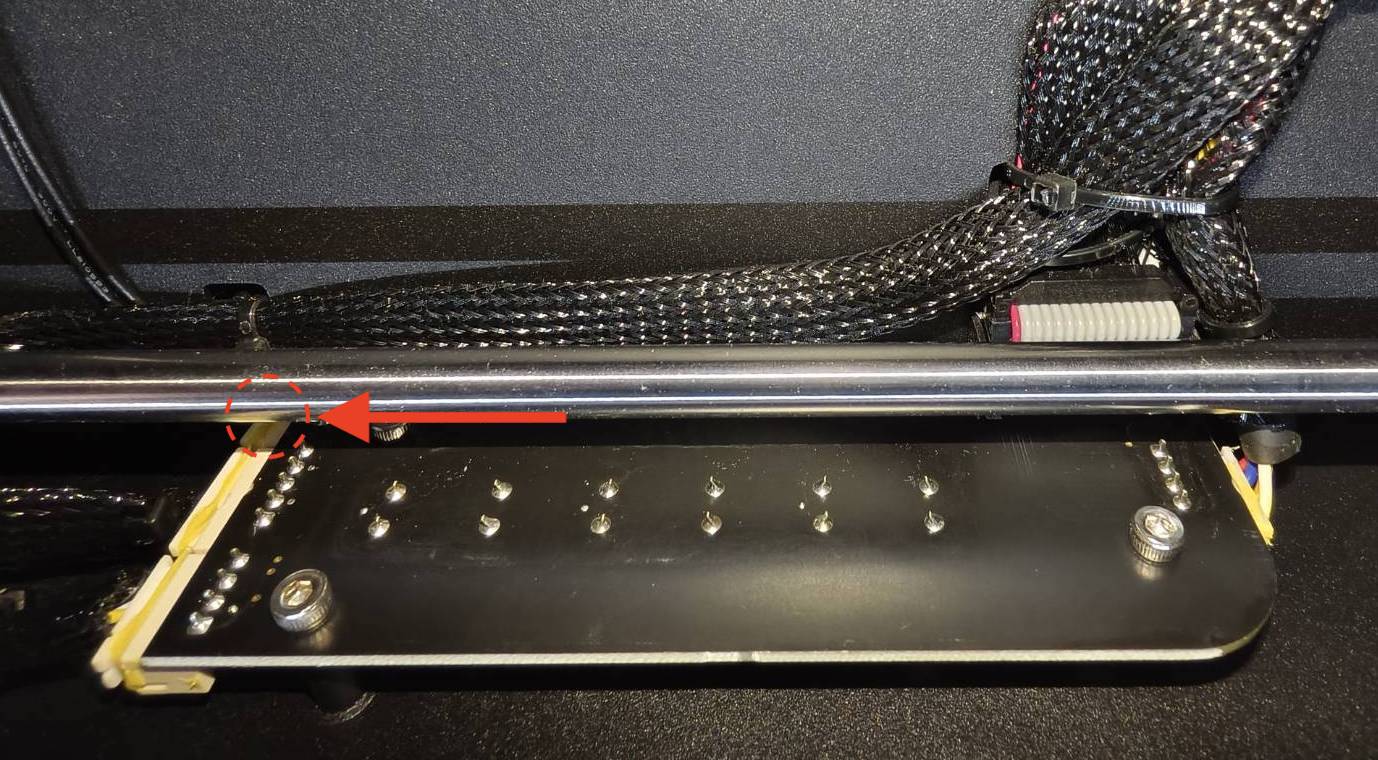

Koble fra kabelen til skuffsensoren fra autofokus-knappkortet.

Trinn 2

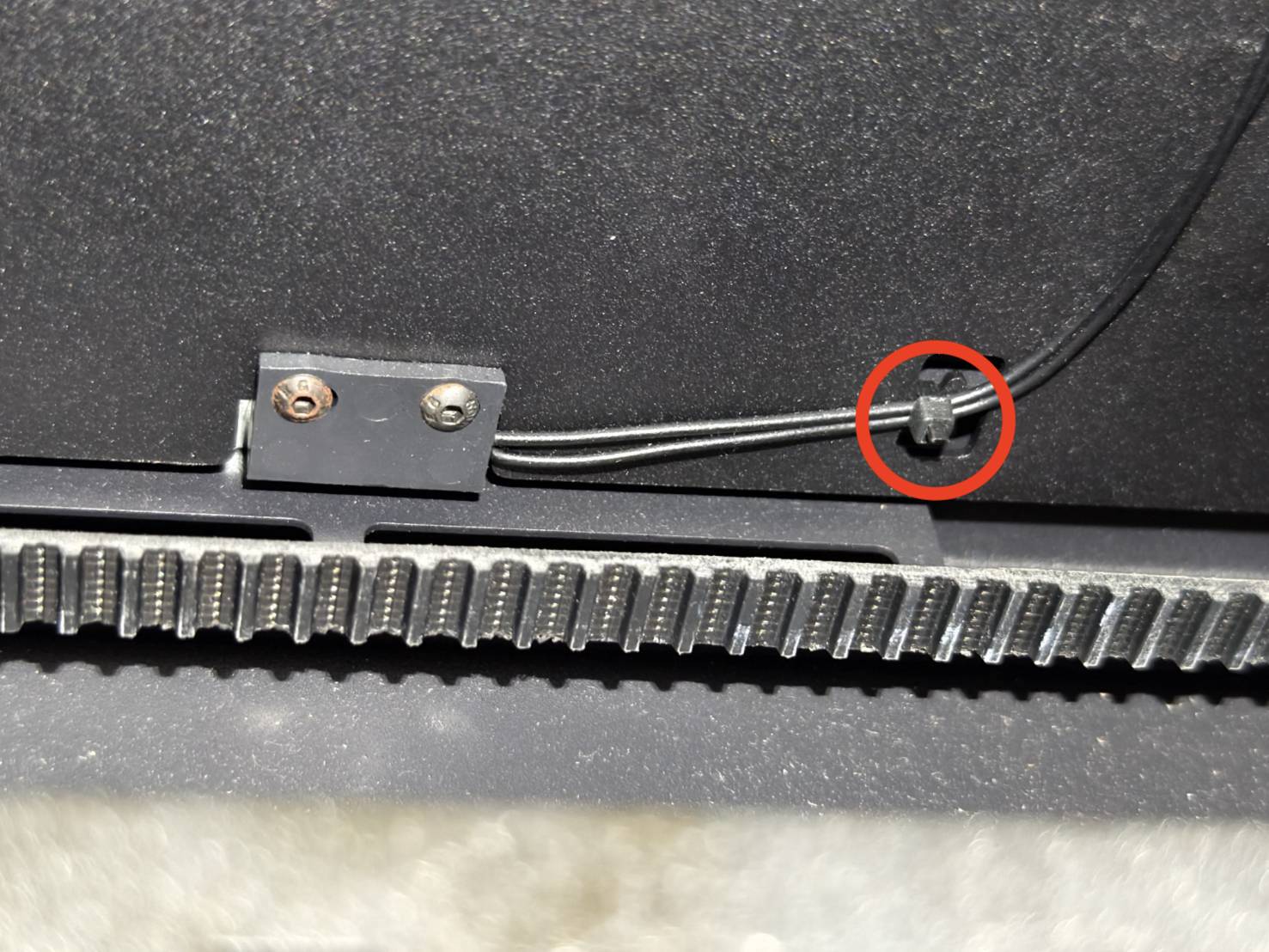

Klipp av kabelbåndet.

Trinn 3

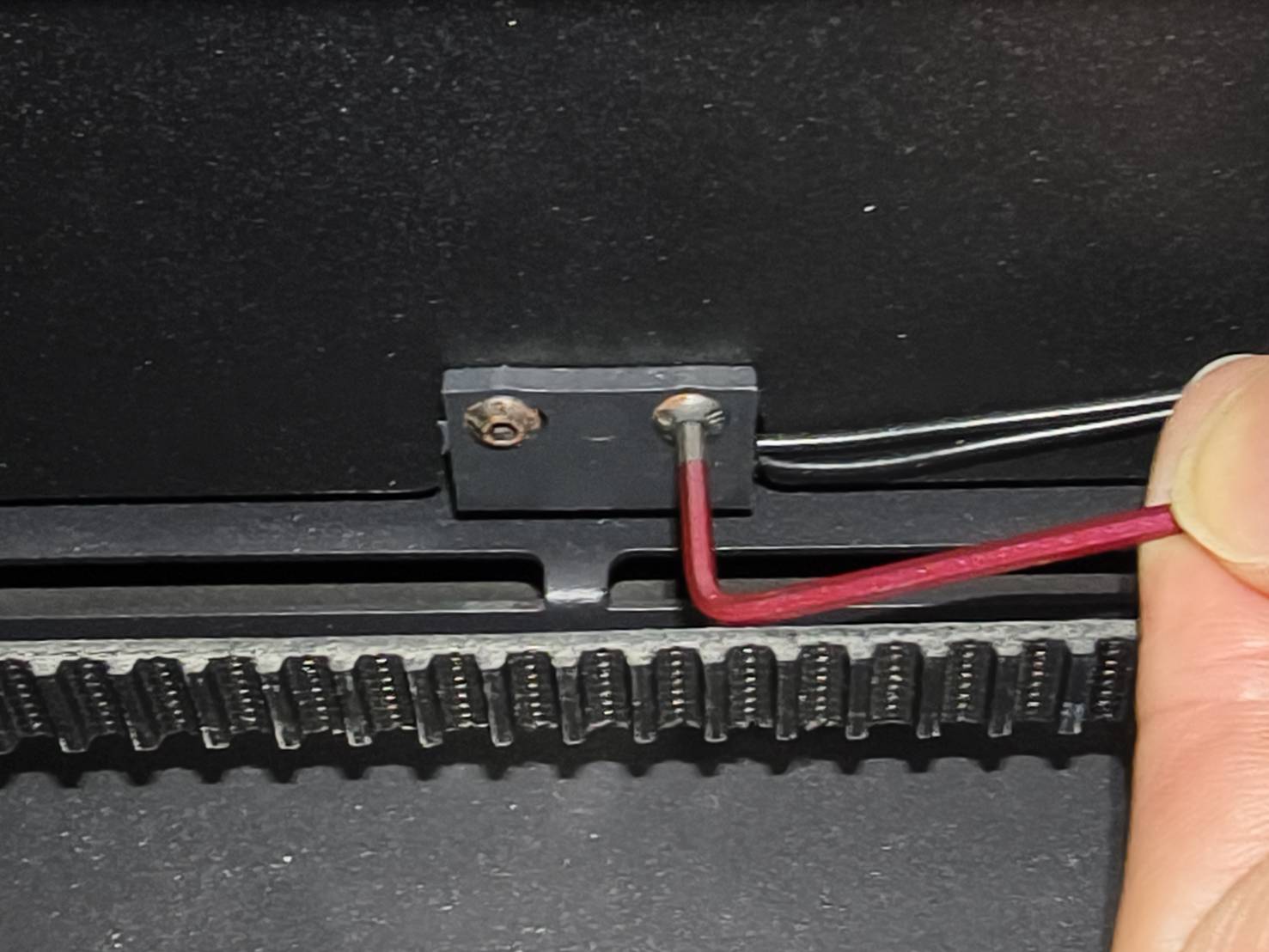

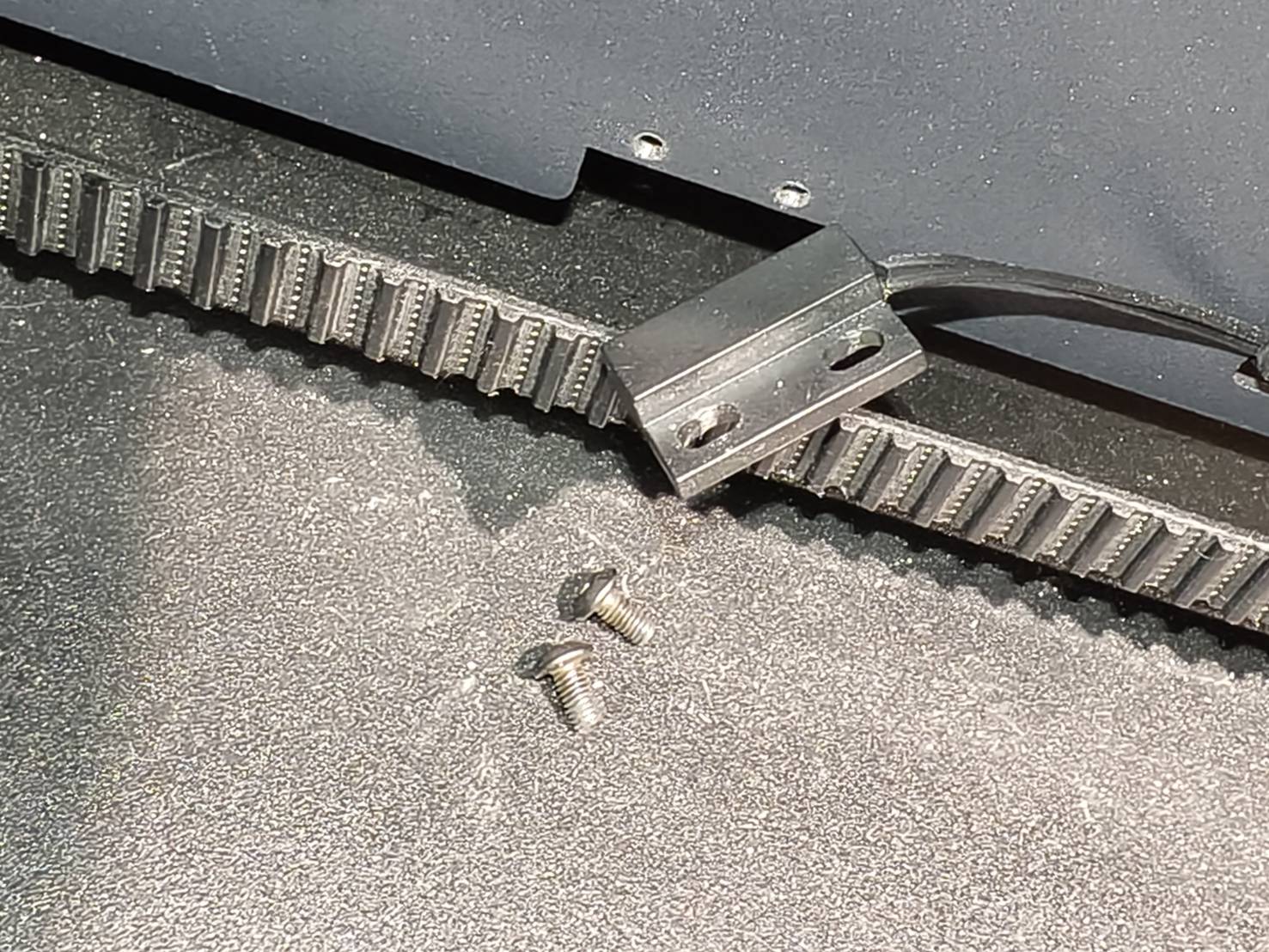

Skru ut disse to skruene, og skuffsensoren kan fjernes fullstendig.

Trinn 4

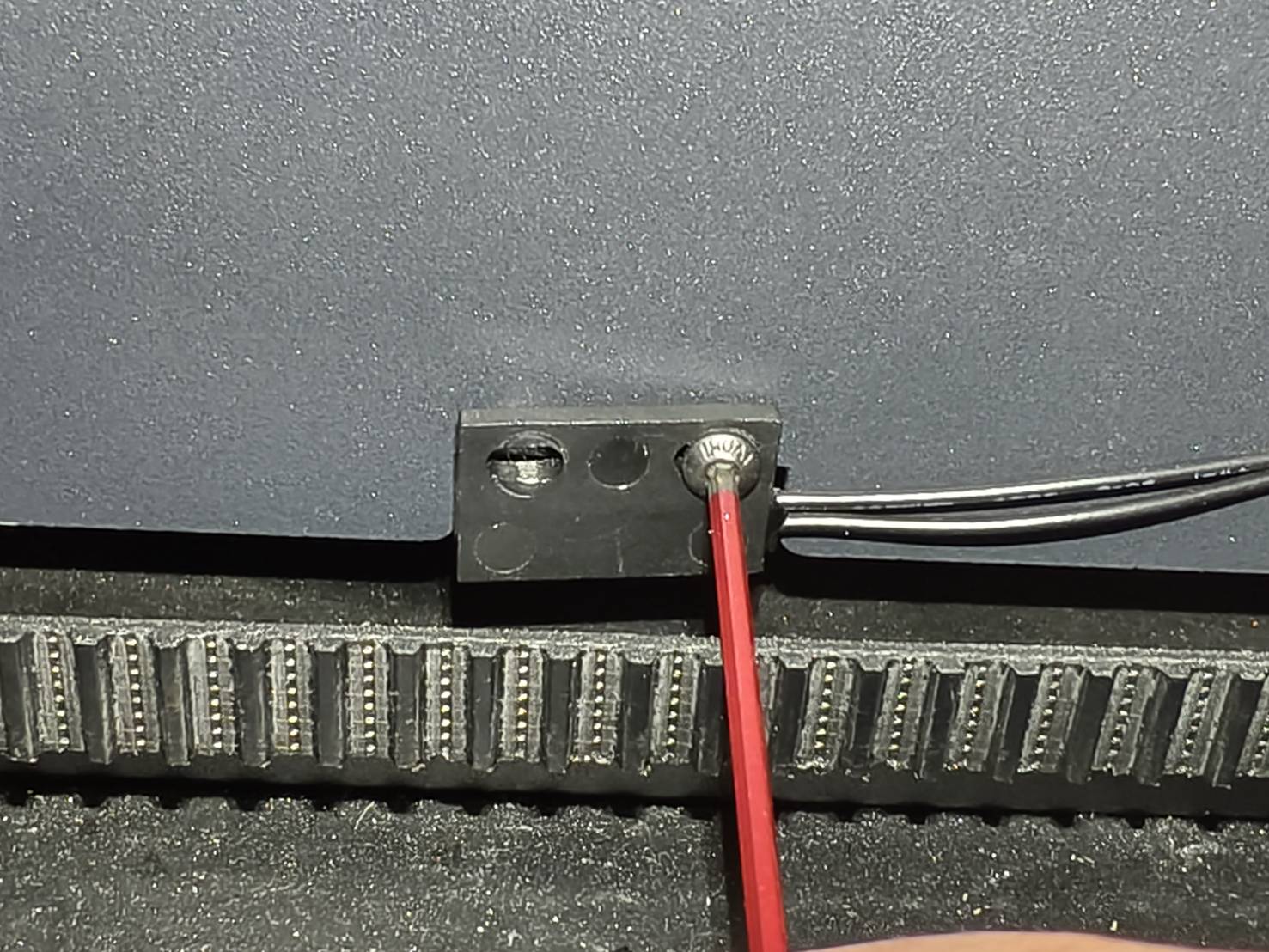

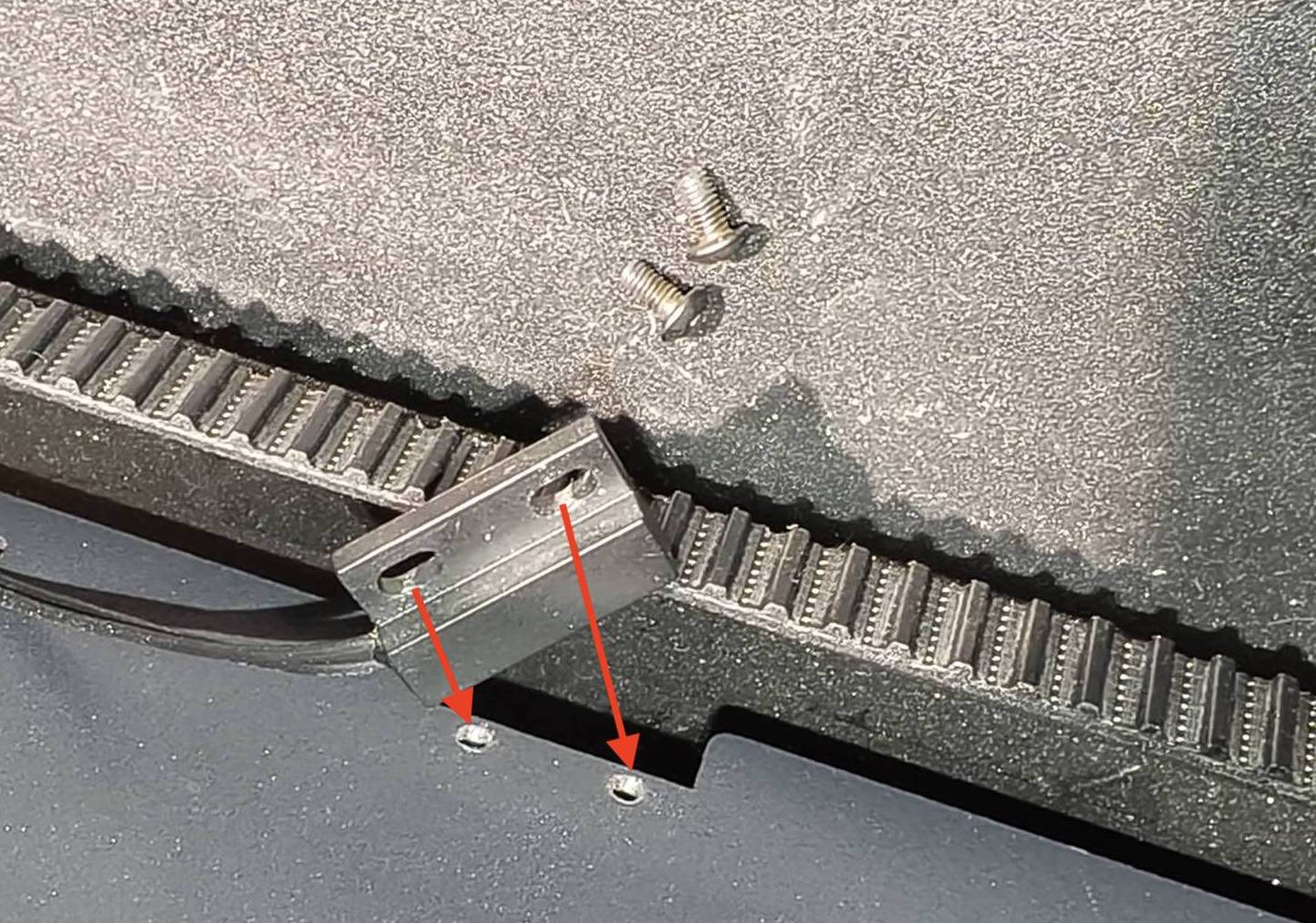

Fest den nye sensoren i posisjon og sørg for at retningen er den samme som på bildet nedenfor.

Trinn 5

Koble kabelen til skuffsensoren på autofokus-knappkortet.

Trinn 6

Bruk et kabelbånd for å feste kabelen.
