HEXA - Utskifting av rund bryter (sølvfarget)

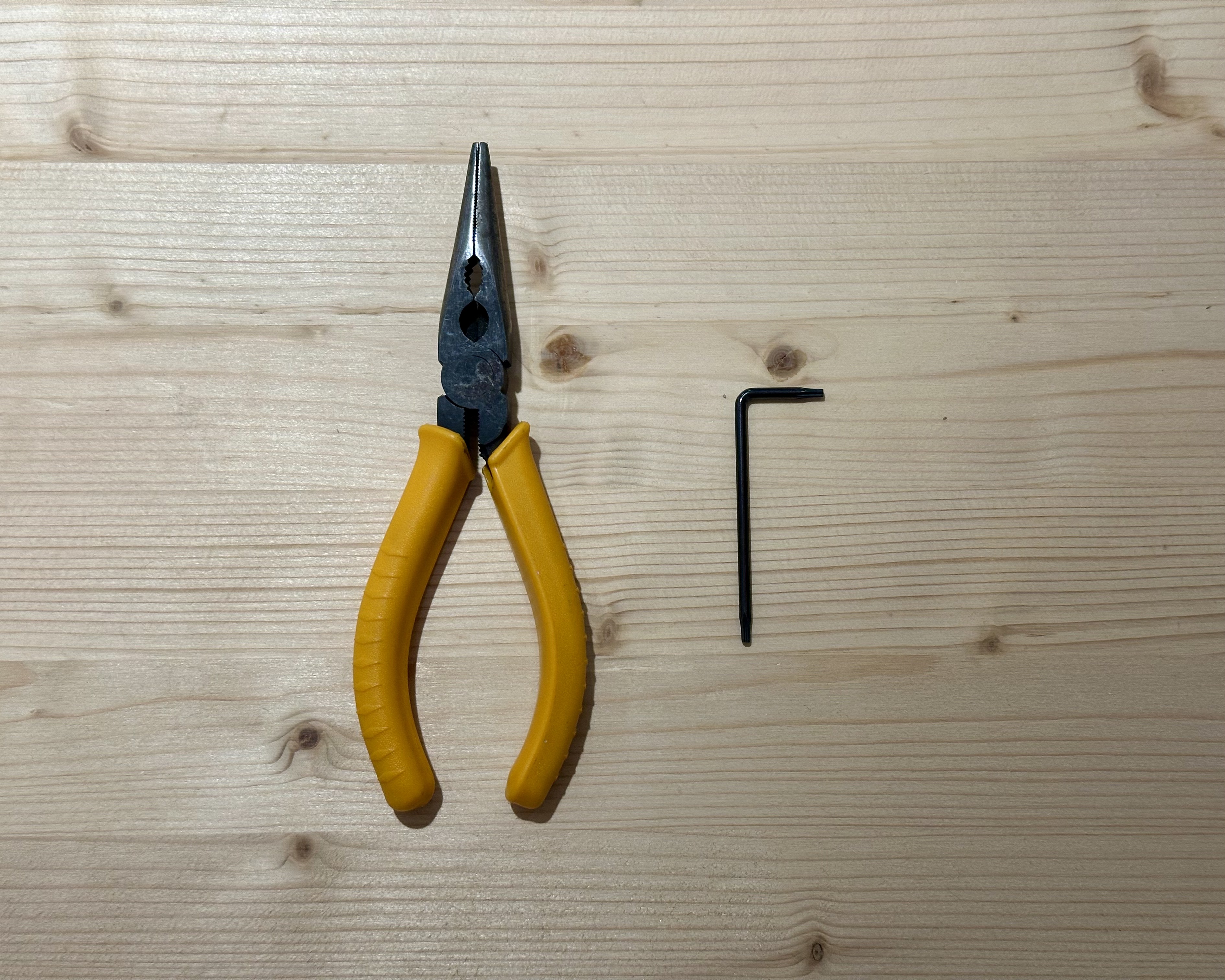

Verktøy

Trinn 1

Slå av maskinen og fjern de åtte skruene på sidedekselet.

Trinn 2

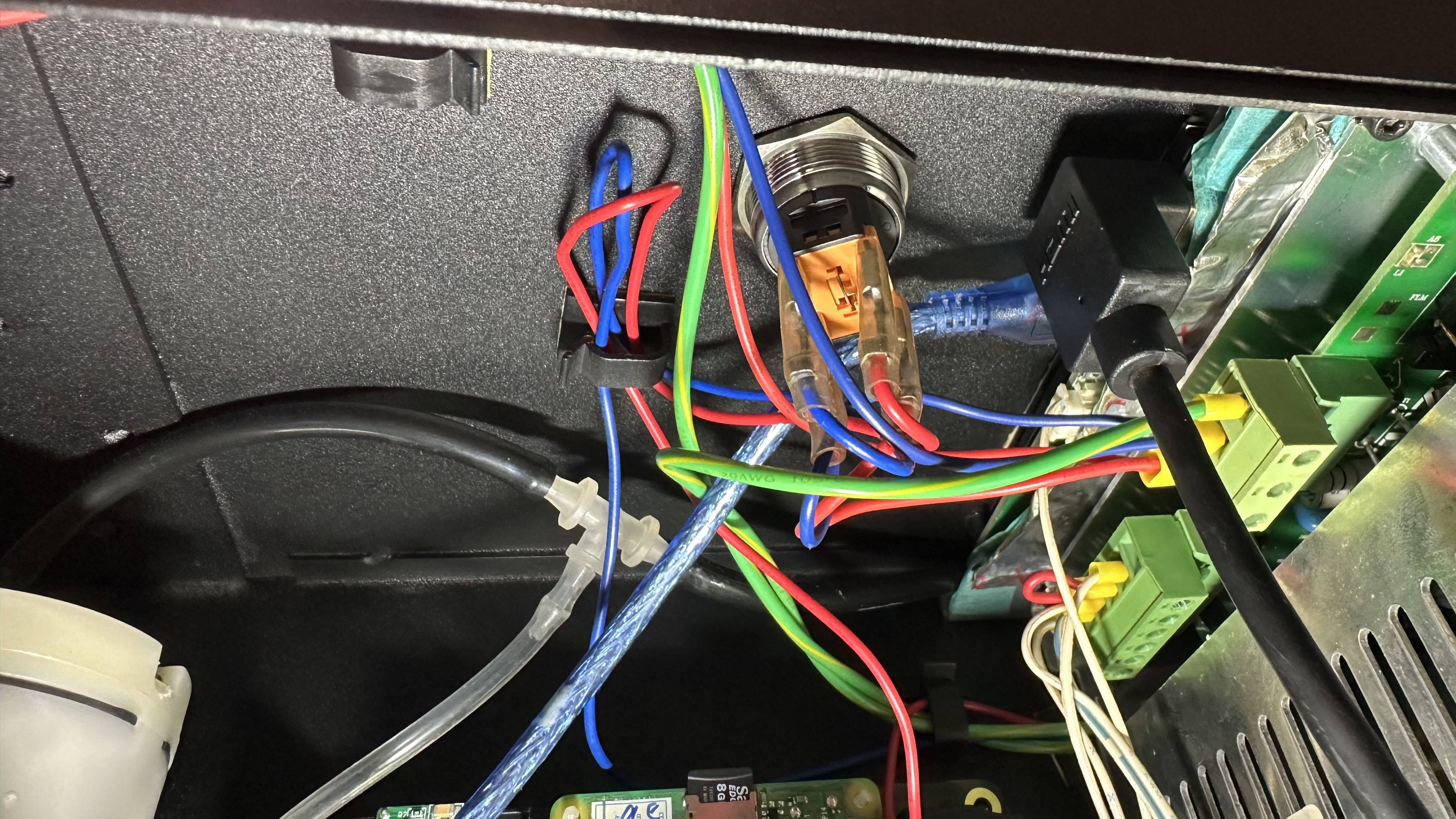

Ta et bilde av ledningene på bryteren for å kontrollere posisjonen senere.

Trinn 3

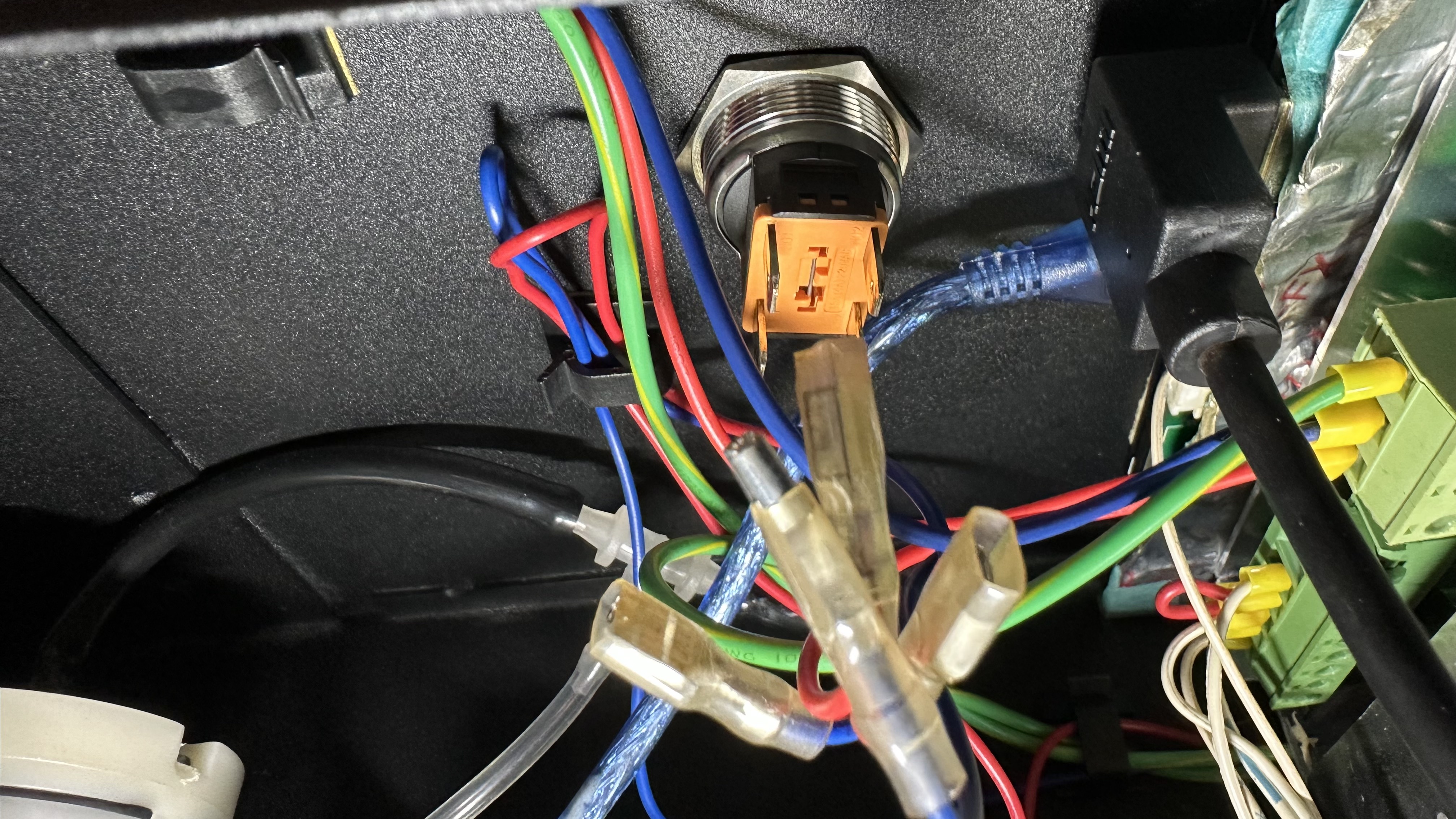

Koble fra ledningene.

Trinn 4

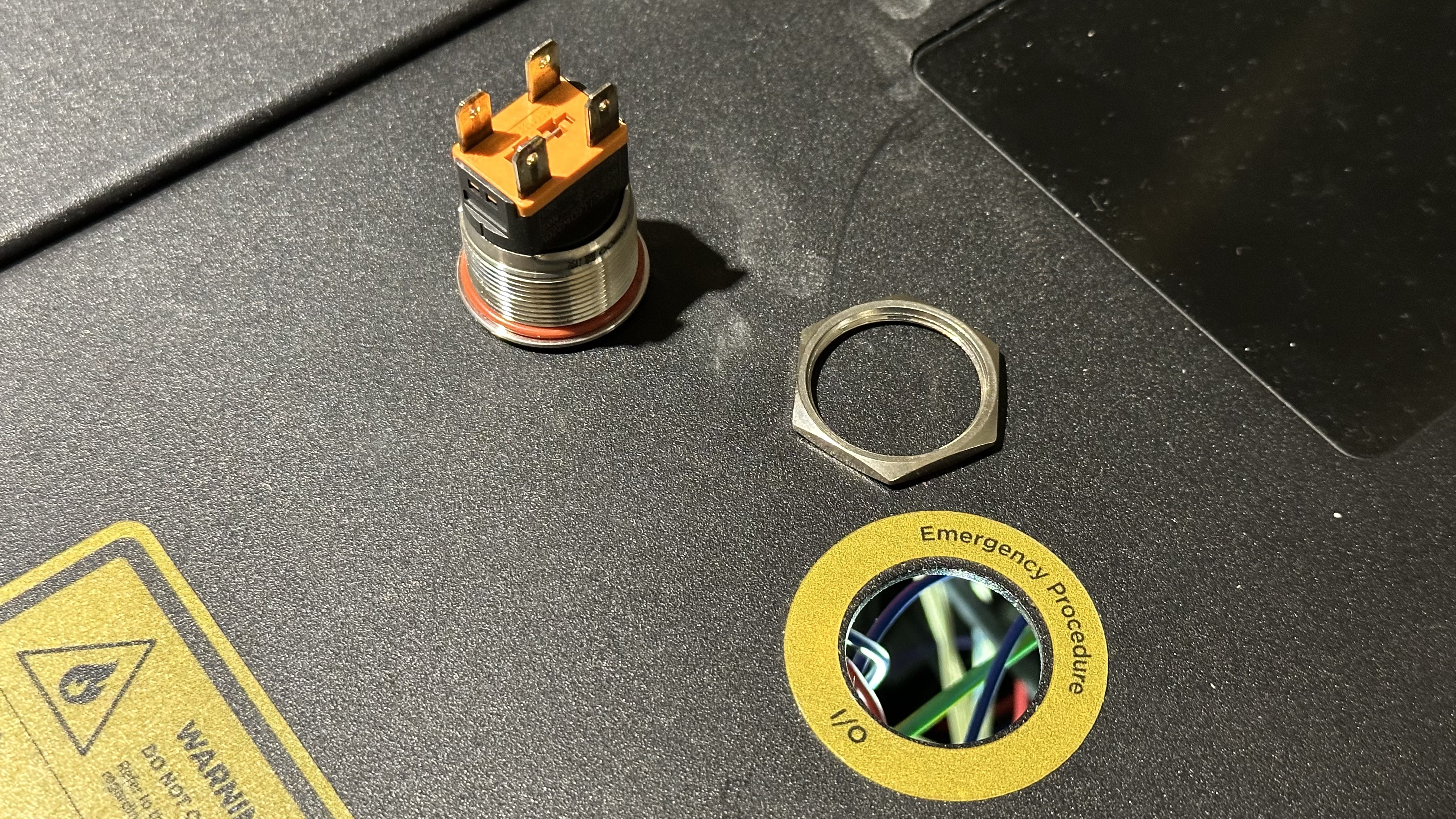

Fjern den runde bryteren ved å løsne mutteren som holder den fast.

Trinn 5

Monter den nye runde bryteren ved å stramme mutteren som holder den på plass.

Trinn 6

Koble ledningene til kontaktene på bryteren.

Sørg for at ledningene med samme farge er koblet til samme side (kun venstre og høyre).

Korrekt eksempel	Feil eksempler

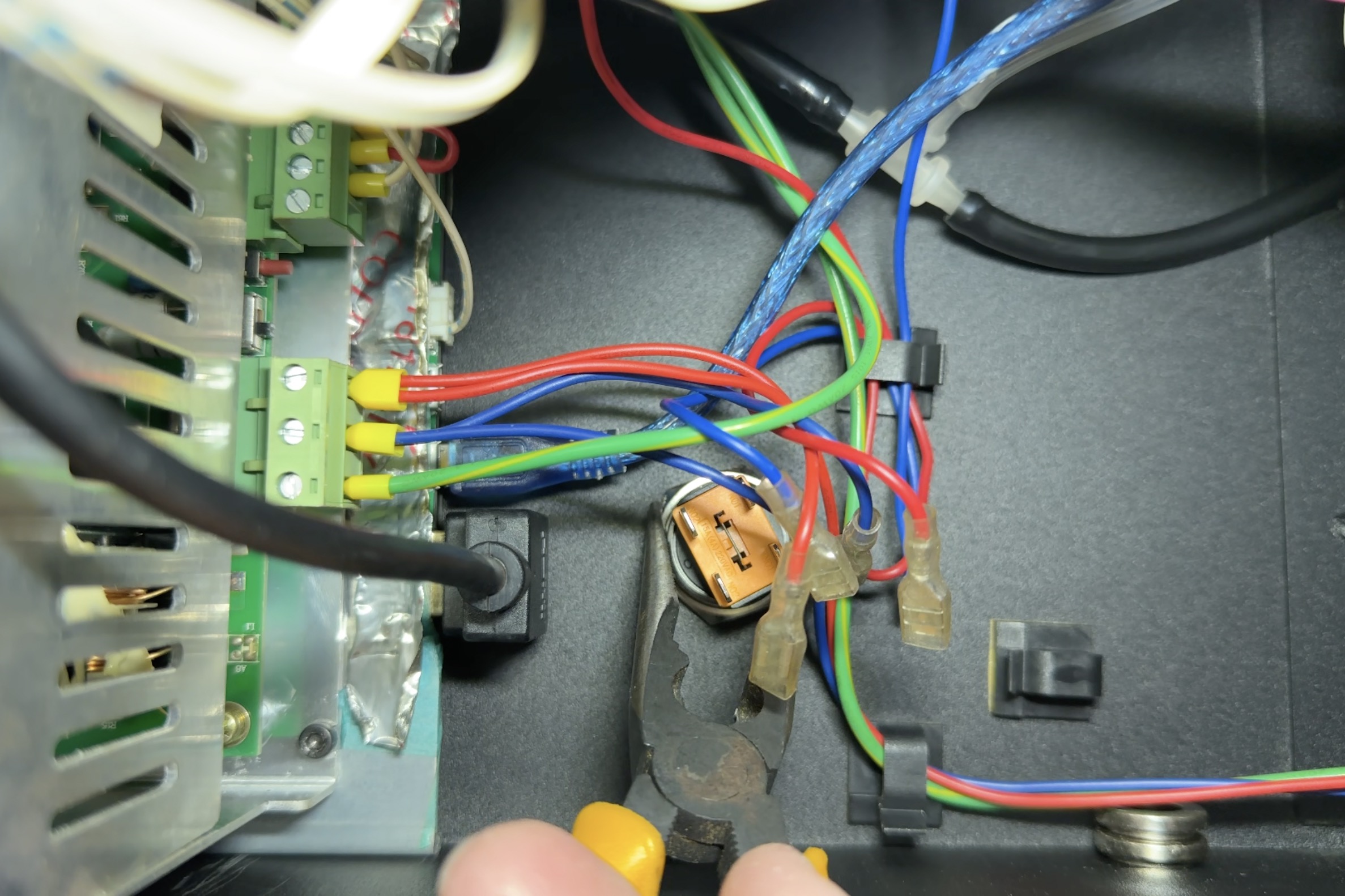

Etter tilkobling og kontroll av fargenes posisjoner, bruk tangen til å feste ledningene sikkert.

Trinn 7

Lukk sidedekselet og stram skruen.
