Treinamento LSO da FLUX Ador

Introdução

A operação segura do seu FLUX Ador requer um Oficial de Segurança de Laser (LSO) treinado. A FLUX consultou especialistas em laser para desenvolver estes Materiais de Treinamento LSO do FLUX Ador para ajudá-lo a cumprir suas responsabilidades como LSO e garantir que você opere seu FLUX Ador com segurança.



O primeiro documento, o treinamento LSO do FLUX Ador, é composto por três partes:

• A primeira seção, "Operação Segura do FLUX Ador", descreve os procedimentos para garantir uma operação segura.
• A segunda seção, "Responsabilidades do Oficial de Segurança de Laser", descreve seu papel como Oficial de Segurança de Laser para o seu FLUX Ador.
• A terceira seção, "Sobre Lasers e Segurança de Laser", apresenta informações gerais sobre lasers e segurança de laser, bem como regulamentações relacionadas a lasers.

O segundo documento, "Programa de Segurança de Laser do FLUX Ador", é um documento do programa de segurança de laser que você, como LSO do seu FLUX Ador, pode adotar.

O terceiro documento, "Procedimento Operacional Padrão do Laser FLUX Ador", é um documento POP que você pode adotar e que faz parte do Programa de Segurança de Laser do FLUX Ador.

O quarto documento, "Sinal de Advertência", é um sinal que você pode optar por usar como medida de conformidade descrita no POP, caso decida não operar seu FLUX Ador em condições de Classee 1.



Operação Segura do FLUX Ador:

Condições de Classee 1

Seu FLUX Ador é um laser de Classee 4. No entanto, certas precauções de segurança podem criar "condições de Classee 1" ao redor do laser. Condições de Classee 1 significam que o ambiente é incapaz de produzir níveis de radiação prejudiciais durante a operação normal.

Isso significa que, se você optar por usar a Base de Extensão Ador na Montagem Sem Passagem conforme descrito abaixo, proteções adicionais como óculos de segurança, sinais e luzes de advertência não são necessárias.

No entanto, mesmo com as condições de Classee 1, todas as pessoas que utilizam o FLUX Ador devem ler e seguir o manual do usuário e todas as instruções no Aplicativo FLUX.



Montagem Sem Passagem da Base de Extensão Ador

A Montagem Sem Passagem da Base de Extensão Ador estará disponível para o seu FLUX Ador.

Na Montagem Sem Passagem, as estruturas frontal e traseira da base serão instaladas e funcionarão como bloqueadores de feixe para as aberturas de passagem.

Quando a função de passagem do FLUX Ador não estiver em uso, essas estruturas podem ser parafusadas firmemente para fechar as aberturas frontal e traseira. Veja as fotos abaixo.

Quando a Base de Extensão Ador é instalada em uma Montagem Sem Passagem e todas as instruções do manual e do software FLUX Beam Studio são seguidas, as condições de Classee 1 são estabelecidas, e nenhuma precaução adicional de segurança a laser é necessária além da conformidade com o manual e o software FLUX Beam Studio.





Operação Fora das Condições de Classee 1

Se o seu FLUX Ador não estiver sendo operado sob condições de Classee 1, você é responsável por garantir uma operação segura. O POP fornecido não permite a operação segura em condições de Classee 4, portanto, o OSL deve criar um POP que o faça. Em última análise, o OSL é responsável por definir o que isso implica, descrevê-lo e aplicá-lo com esse POP, e o operador do laser é responsável por garantir a conformidade e a operação segura. Alguns elementos-chave de um POP de Classee 4 podem incluir:



• Óculos de proteção apropriados
  O FLUX Ador não fornece óculos de proteção, mas óculos adequados podem ser adquiridos separadamente da FLUX. Para mais informações, por favor entre em contato support@flux.com, visite a Loja Virtual da FLUX, ou visite o Centro de Ajuda da FLUX.



• Sinalização
  Uma placa de segurança a laser apropriada deve ser colocada na entrada para alertar as pessoas sobre os riscos no interior. A FLUX forneceu um modelo de placa (abaixo).



• Indicadores luminosos e visuais

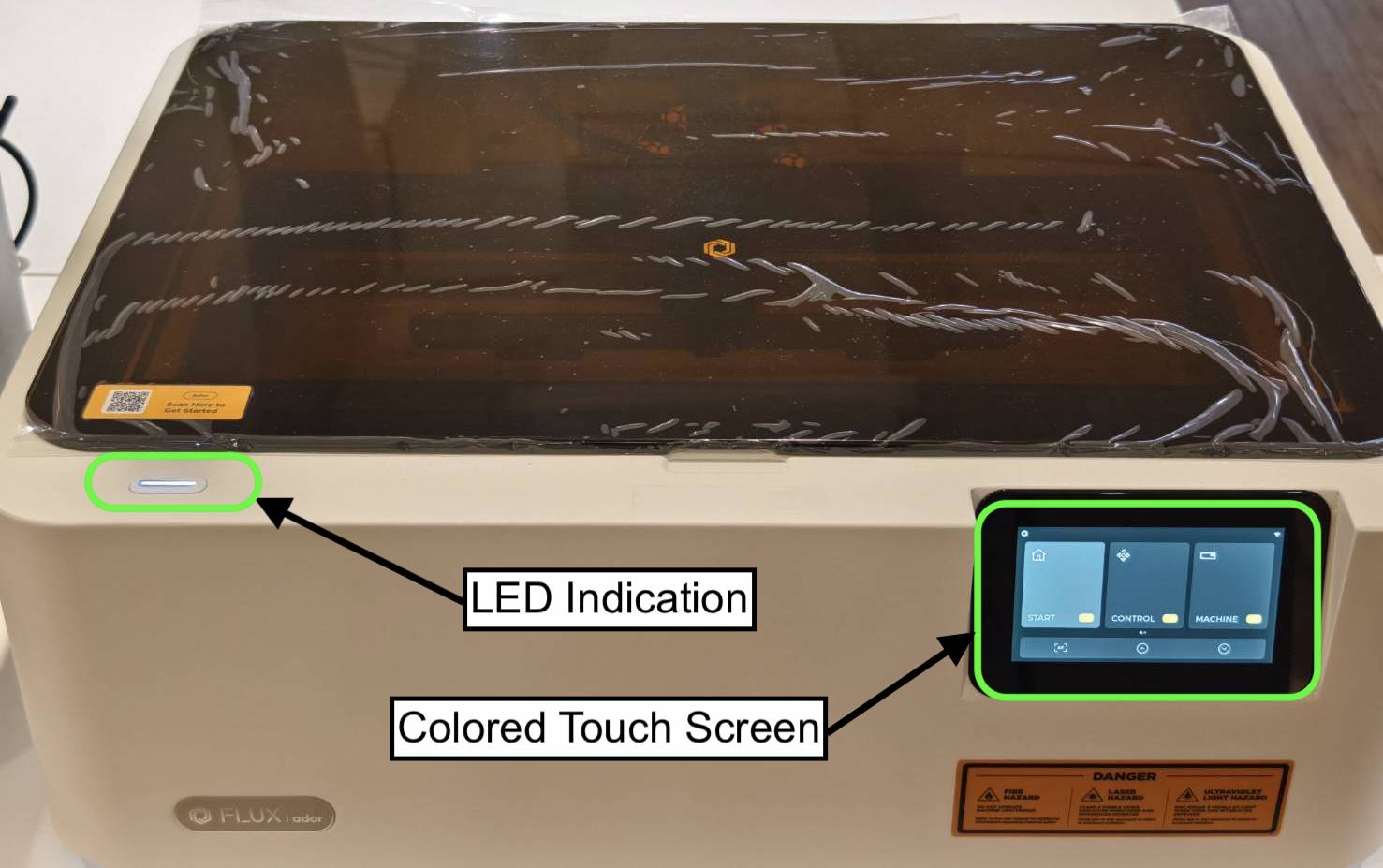

  Um LED integrado na frente da máquina acende quando ela é ligada, e uma tela sensível ao toque colorida integrada exibe o status da máquina. Esses indicadores mostram se o laser está em uso, se há um erro ou se está desligado.





• Intertravamento do laser

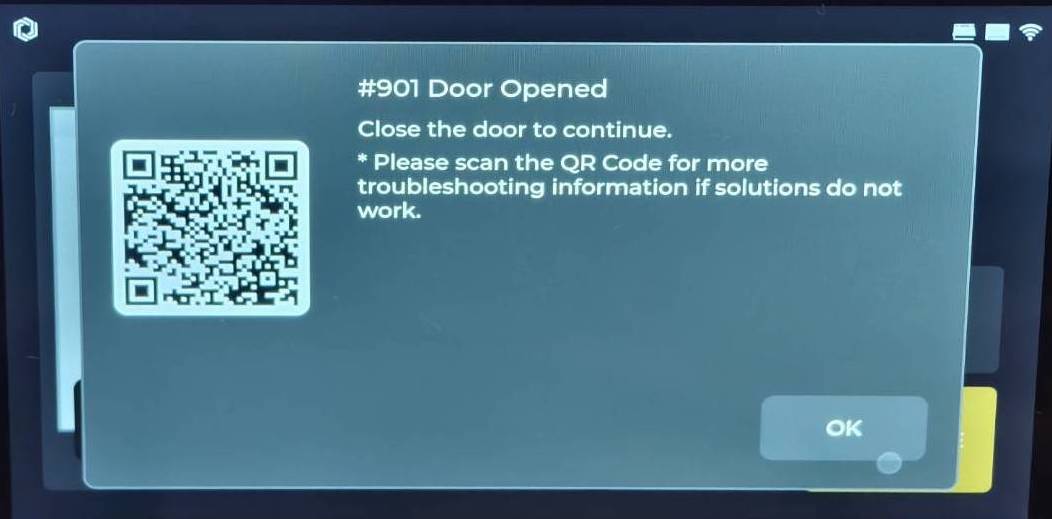

  • Os sensores físicos de porta integrados detectarão o status da porta quando aberta ou fechada. A máquina só funcionará quando a porta estiver totalmente fechada, o que significa que não emitirá nenhum laser quando a porta estiver aberta. Durante uma tarefa a laser, se a porta for aberta, a máquina parará de funcionar imediatamente e um erro aparecerá na tela para lembrar o usuário de fechar a porta e continuar.

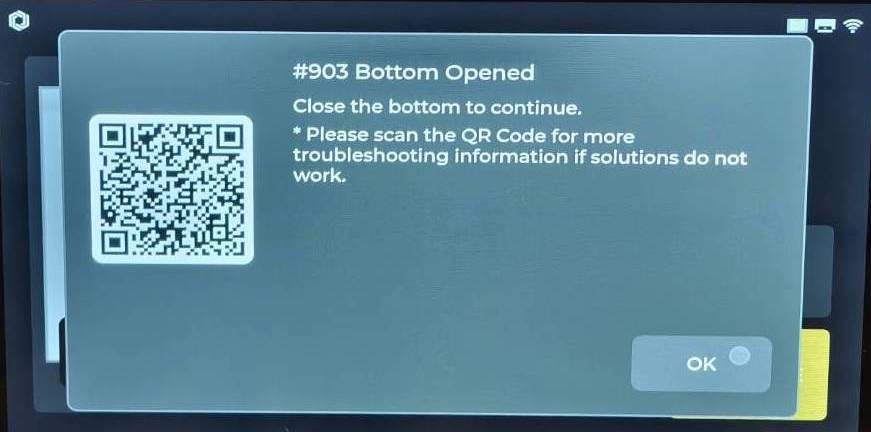

  • Outro sensor integrado na parte inferior da máquina detecta se a base de extensão ou a placa inferior original da máquina está instalada corretamente. A máquina não funcionará a menos que uma delas esteja instalada corretamente.





Responsabilidades do Oficial de Segurança do Laser:



O LSO e Seu Programa de Segurança do Laser

A norma ANSI Z136.1 descreve diretrizes para um programa de segurança que minimizará os riscos de um laser Classee 4 como o FLUX Ador. A responsabilidade principal pela segurança cabe a alguém designado como Oficial de Segurança do Laser, ou LSO. Este documento foi projetado para ajudá-lo a atuar como LSO para uma ou mais unidades FLUX Ador. Ele não fornece informações suficientes para orientá-lo a atuar como LSO para qualquer outro laser.

O LSO verifica a classificação do laser. O LSO determina o nível de risco considerando os detalhes do laser e cria um procedimento operacional padrão (POP) que determina quais medidas de controle (como intertravamentos adicionais, treinamento e óculos de segurança) devem ser utilizadas.

O LSO é então responsável por auxiliar e treinar outros usuários de laser, garantir a conformidade segura, analisar quaisquer possíveis riscos, fornecer equipamentos de segurança, assegurar que todos os regulamentos sejam cumpridos, incluindo (nos EUA) CDRH, OSHA e regulamentos estaduais, e auditar o uso do laser para garantir que seja utilizado com segurança.

Além dessas responsabilidades, o LSO também deve recomendar e aprovar sinalizações, etiquetas, equipamentos de proteção, instalações, equipamentos e quaisquer modificações, manter registros, aprovar a operação do sistema laser e investigar acidentes, caso ocorram. O LSO é, em última instância, responsável por determinar se e como um laser pode ser operado com segurança.



Procedimento Operacional Padrão

Com base na Análise de Riscos, o LSO deve criar um Procedimento Operacional Padrão (POP) que descreva as medidas de controle necessárias para minimizar os riscos. A FLUX também criou um modelo de POP (fornecido abaixo) que você pode usar ou adaptar ao seu programa de segurança do laser FLUX Ador.



Sobre Lasers e Segurança do Laser:

Como os Lasers são Diferentes

Os lasers são um tipo especial de fonte de luz. A maioria das luzes é composta por muitas cores diferentes, todas brilhando em várias direções ao mesmo tempo. A luz laser é diferente em três aspectos.

Primeiro, a luz laser é monocromática - apenas uma cor. Às vezes, essa cor é visível, como no Módulo de Laser de Diodo FLUX Ador 10W/20W, que emite um laser azul visível. Às vezes, é invisível, como no Módulo Infravermelho FLUX Ador 2W, cuja saída do laser não pode ser vista pelos olhos humanos.

Em discussões técnicas, as pessoas descrevem os lasers como produtores de "radiação eletromagnética não ionizante". Isso descreve uma ampla categoria que inclui desde a luz solar até as ondas de rádio. Em vez de falar sobre cor, eles usam o termo "comprimento de onda". O comprimento de onda do laser de medição de baixa potência no seu Ador com o Módulo de Laser de Diodo 10W/20W padrão é de 455 nanômetros, que é azul. O comprimento de onda do Módulo Infravermelho Ador 2W é de 1064 nanômetros, que é invisível.

A segunda diferença entre a luz laser e a luz comum é que a luz laser é direcional. Isso significa que ela pode ser feita para viajar em linha reta, em um feixe, sem se espalhar muito.

A terceira diferença é que a luz laser é coerente. Isso significa que cada onda de luz está sincronizada com as outras.

É muito difícil fazer a luz se mover em linha reta sem se espalhar. Se as ondas não estiverem alinhadas ou se houver uma mistura de cores e direções, o feixe se espalhará. No entanto, os lasers podem permanecer alinhados por uma longa distância - e, o mais importante, podem ser focalizados em um ponto.

A maior eficácia e perigo dos lasers, em comparação com a luz comum, vêm da capacidade dos lasers de serem focalizados.



Histórico do Laser

O primeiro laser utilizou uma luz estroboscópica e um cristal de rubi. A luz do estroboscópio foi amplificada no cristal de rubi, estimulando-o a emitir radiação eletromagnética não ionizante a 694 nanômetros. O acrônimo "LASER" vem deste experimento - amplificação de luz por emissão estimulada de radiação.

Esses primeiros lasers foram chamados de lasers de "estado sólido" porque as partes ativas eram cristais sólidos. Logo após o desenvolvimento dos lasers de estado sólido, surgiram os lasers a gás, que podem se assemelhar a letreiros de neon. A eletricidade faz com que o gás em um tubo brilhe. Espelhos especialmente ajustados amplificam a luz e o feixe de laser emerge. O laser de impressão infravermelho do seu FLUX é um laser a gás. Ele usa uma mistura de gases, mas o gás que realmente cria o feixe é o dióxido de carbono, também conhecido como CO2.

Um dos lasers mais recentes a ser inventado é o laser de diodo. Os lasers de diodo são pequenos dispositivos elétricos que são fabricados como microchips e LEDs. Eles convertem energia diretamente em luz laser. Você pode ter visto um antes em um apontador laser. O laser do módulo laser padrão de 10W/20W do Ador é um laser de diodo.



Medições

Quatro medições são usadas para descrever o efeito de um laser.

Joules medem energia. Se você incidir luz sobre um grama de água até que ela absorva 1 joule de energia, a água aquecerá cerca de um quarto de grau Celsius.

Watts medem potência. Se você ligar uma luz de um watt por um segundo, ela emitirá 1 joule durante esse tempo.

Joules por centímetro quadrado medem a exposição radiante. Se você focalizar essa luz de um watt em um centímetro quadrado de papel e iluminar por um segundo, esse um joule se espalhará sobre o papel e ele aquecerá ligeiramente, assim como a água. No entanto, se você focalizar para 1/100 do tamanho, o papel pode chamuscar e ficar marrom.

Finalmente, watts por centímetro quadrado medem a irradiância. Se você continuar incidindo essa luz de um watt no papel, ela continuará adicionando joules de energia. Se estiver focalizada em um centímetro quadrado, ela aquecerá lentamente. Se estiver focalizada em 1/100 do tamanho, o papel pode pegar fogo.



Riscos do Feixe de Laser

Os feixes de laser podem ser perigosos porque a energia do laser pode danificar os olhos e a pele. Se o laser infravermelho principal do seu FLUX Ador atingir o tecido, ele aquecerá o tecido. Isso pode causar danos aos olhos e à pele. O risco é maior se o laser for mais potente, se for mais focalizado e se permanecer em um lugar por mais tempo, portanto, todos esses fatores são considerados ao avaliar a segurança.

O feixe de laser pode atingir uma pessoa de três maneiras. Primeiro, o laser pode ser apontado diretamente para a pessoa. Segundo, na 'reflexão especular', o laser pode ser refletido em direção a uma pessoa. Terceiro, na 'reflexão difusa', o laser atinge uma superfície que não é um espelho e espalha a luz em todas as direções. Como a luz de uma reflexão difusa é espalhada, ela não é tão perigosa quanto a luz direta ou refletida - mas ainda pode haver intensidade suficiente para causar danos.

Embora qualquer parte do corpo possa ser danificada por um feixe de laser, o olho é particularmente sensível e vulnerável. O infravermelho distante, como o feixe de lasers de CO2, é absorvido pela córnea na frente do olho; portanto, ao contrário de muitos outros lasers, não é um perigo para a retina.



Classees de Risco do Laser

Os lasers são classificados pelo nível de radiação que pode ser encontrado durante a operação normal.

Lasers Classee 1 são incapazes de causar ferimentos durante a operação normal. Lasers Classee 1M são iguais, exceto quando se utilizam ópticas de ampliação. O FLUX Ador com o conjunto não passante é um laser Classee 1.

Lasers Classee 2 são incapazes de causar ferimentos em menos de 0,25 segundos. Lasers Classee 2M são iguais, a menos que se utilizem ópticas de ampliação.

Lasers Classee 3R são marginalmente inseguros se o feixe for direcionado aos olhos. Lasers Classee 3B são perigosos se o feixe for direcionado aos olhos, mas geralmente não oferecem risco se o feixe for disperso.

Lasers Classee 4 são perigosos para os olhos e a pele, tanto em exposição direta quanto dispersa. O FLUX Ador com o conjunto passante é um laser Classee 4.



Regulamentações de Laser

Nos EUA, fabricantes de laser como a FLUX são regulamentados pelo Centro de Dispositivos e Saúde Radiológica (CDRH) e obrigados a seguir o 21 CFR 1040.10 e 1040.11, que são leis federais. Em muitos outros países (mas não nos EUA), tanto fabricantes quanto usuários de laser devem seguir a norma IEC60825.

A ANSI Z136.1 é uma norma voluntária que descreve como usar lasers com segurança. A OSHA (lei federal dos EUA aplicável a locais de trabalho, mas não a residências particulares) exige um programa de segurança semelhante ao descrito na norma ANSI.

O CDRH exige que os dispositivos laser Classee 4 tenham um conjunto definido de recursos de segurança.

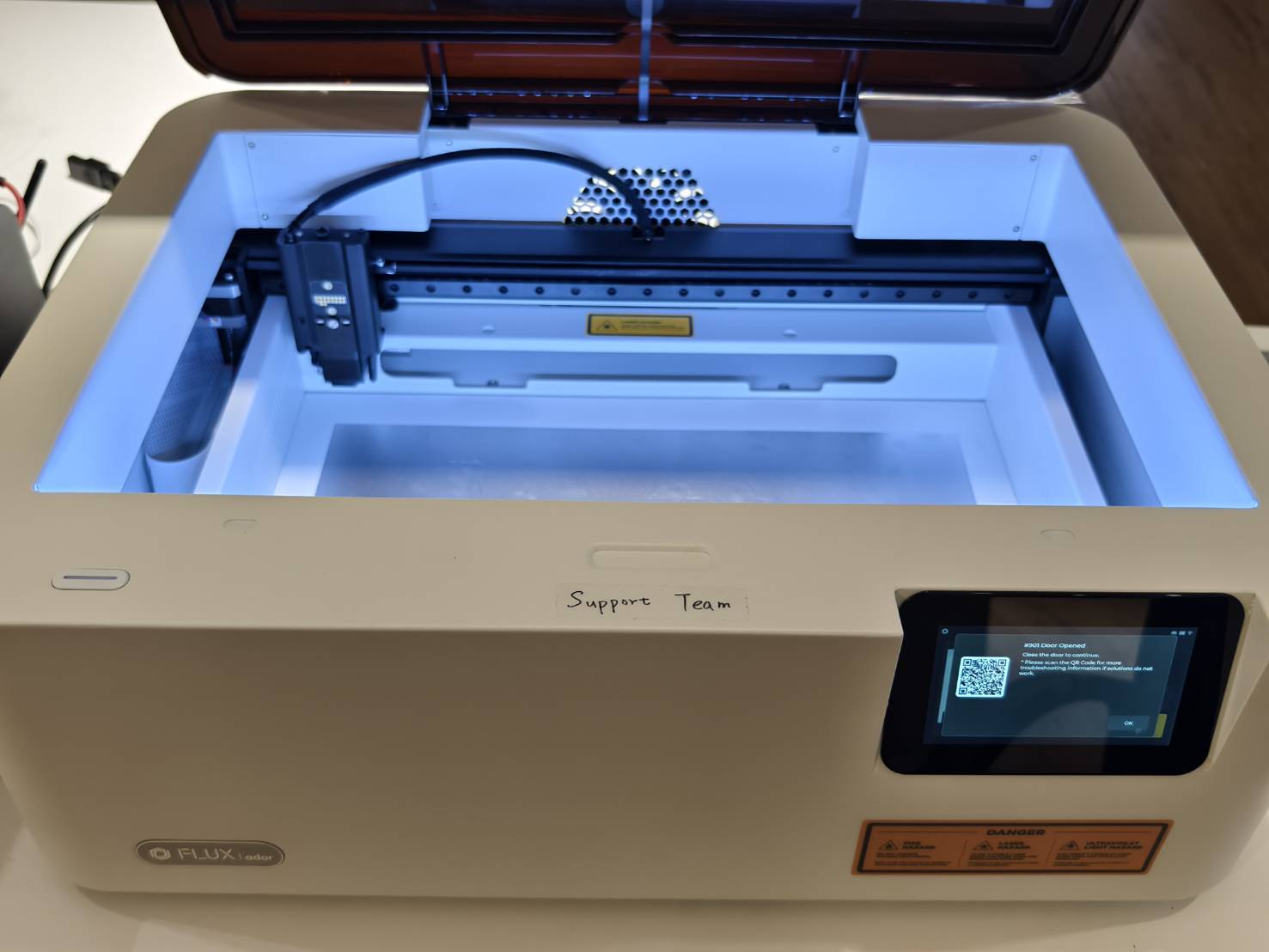

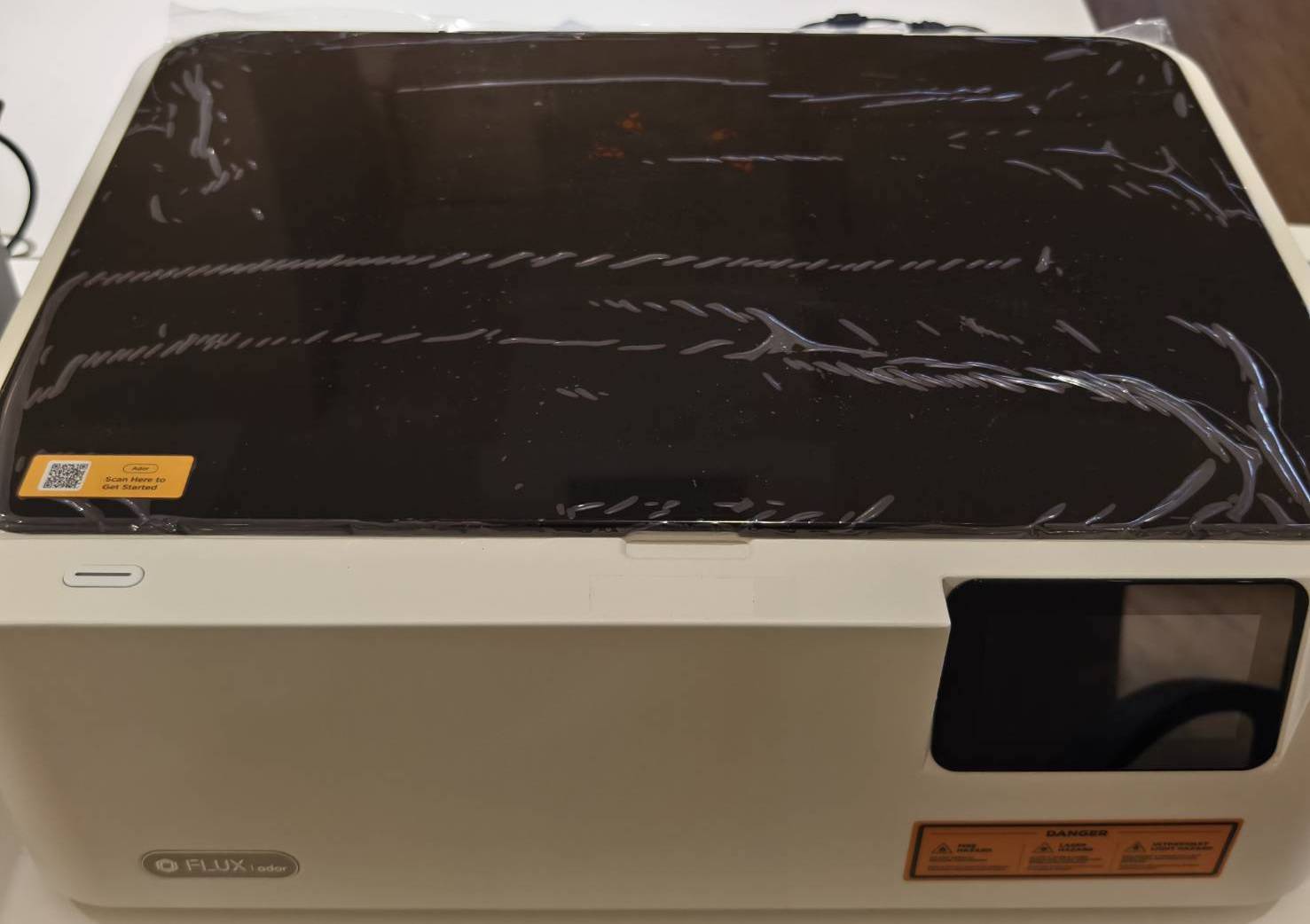

A carcaça do FLUX Ador impede o acesso à radiação laser excessiva e serve como invólucro protetor. Os intertravamentos de segurança desativam o laser se a tampa for aberta.

A senha da sua conta do FLUX Software Beam Studio e a configuração opcional de uma senha na tela sensível ao toque servem como controle de chave mestra do seu FLUX Ador, impedindo a operação não autorizada do laser.

A tela sensível ao toque colorida do FLUX Ador serve como indicador de emissão; ela mostra o status exato da máquina e indica se a luz laser está presente.

Os controles estão posicionados de forma que não seja necessária proteção contra exposição ao laser para operá-los, e todas as ópticas de visualização limitam a exposição aos níveis da Classee 1.

Também existem certas etiquetas na máquina exigidas pelas leis dos EUA e algumas leis internacionais.

Pode haver outras regulamentações de laser dependendo do seu país, estado e até cidade, e as regulamentações podem mudar. Essas informações são fornecidas para auxiliá-lo na criação de um programa de segurança conforme descrito pela ANSI Z126.1, mas não podem aconselhá-lo sobre conformidade legal.



Riscos Não Relacionados ao Feixe

Seu FLUX Ador pode estar exposto a riscos adicionais. Para minimizá-los, sempre opere seu FLUX Ador de acordo com o manual e siga todas as instruções no Beam Studio.



Elétricos

Seu FLUX Ador usa um adaptador de energia de 100V-240V para DC24. Anular as funções de segurança ou sensores, operar um laser com a carcaça danificada, realizar manutenção não autorizada ou qualquer outro uso em violação ao manual pode expô-lo a tensões perigosas e até letais.



Contaminantes Atmosféricos Gerados por Laser

Ao usar um laser para processar materiais, diversos contaminantes atmosféricos podem ser produzidos, podendo ser perigosos. O ar deve ser filtrado para remover esses contaminantes. Siga o manual do usuário do seu FLUX Ador para garantir que todos os gases de exaustão sejam tratados adequadamente ou descarregados ao ar livre, onde possam se dissipar com segurança.



Radiação Não Ionizante do Processo

O processamento de metais com laser pode liberar luz ultravioleta. Se o seu FLUX Ador produzir uma luz intensa que não possa ser observada confortavelmente, desvie o olhar.



Radiação Não Ionizante Colateral

O material que produz o feixe de laser pode emitir níveis nocivos de luz UV e/ou IR. O FLUX Ador foi testado para garantir que níveis prejudiciais não estejam presentes fora do gabinete ou quando visualizados através da tampa frontal.





Programa de Segurança do Laser FLUX Ador

ESCOPO

Este programa se aplica ao Laser FLUX Ador operado por Proprietário do FLUX Ador. Este programa é baseado nas diretrizes da ANSI Z136.1-2014, Norma Nacional Americana para Uso Seguro de Lasers. A implementação adequada deste programa garantirá que as exposições ao laser estejam sempre abaixo dos limites de exposição máxima permissível (MPE).



OFICIAL DE SEGURANÇA DO LASER

Um indivíduo designado como Oficial de Segurança do Laser (LSO) terá a responsabilidade e autoridade para garantir a conformidade com este programa. O LSO deve:

• Fornecer avaliações de risco para o laser FLUX Ador
• Especificar medidas de controle para o laser FLUX Ador e garantir sua implementação
• Aprovar procedimentos, POPs, equipamentos de proteção, sinalizações e etiquetas
• Assegurar que todo o pessoal que trabalha com laser receba treinamento de segurança adequado
• Monitorar o programa e garantir a conformidade
• Manter registros do programa

O LSO terá autoridade final na determinação das medidas de controle do laser FLUX Ador e poderá aprovar controles alternativos quando estes forem apropriados com base em seu julgamento. O laser FLUX Ador só deve ser operado com a aprovação do LSO. O LSO terá autoridade para encerrar as operações do laser a qualquer momento.



CLASSES DE LASER

Classe 1 sistemas laser são incapazes de produzir níveis de radiação prejudiciais durante a operação normal e estão isentos de quaisquer medidas de controle. Os sistemas laser Classee 1 podem conter lasers de classe superior e podem produzir riscos se operados com intertravamentos desativados. Somente pessoal autorizado pode operar sistemas laser classe 1 com intertravamentos desativados. Os operadores de sistemas laser classe 1 com lasers classe 3B ou classe 4 incorporados devem receber uma instrução de segurança do laser.



Classe 1M sistemas laser são incapazes de produzir condições de exposição perigosas durante a operação normal, a menos que o feixe seja visualizado com instrumentos ópticos. Os operadores de sistemas laser Classee 1M devem receber uma instrução de segurança do laser.



Classe 2 sistemas laser emitem luz visível apenas em um nível de potência de 1 miliwatt ou menos. A resposta normal de aversão à luz brilhante é uma proteção adequada. Olhar fixamente para o feixe de um laser classe 2 é perigoso. Os operadores de sistemas laser classe 2 devem receber uma instrução de segurança do laser.



Classe 2M sistemas laser emitem apenas luz visível. A resposta normal de aversão à luz brilhante é uma proteção adequada para visualização sem auxílio. No entanto, visualizar o feixe com auxílios ópticos é potencialmente perigoso. Os operadores de sistemas laser Classee 2M devem receber uma instrução de segurança do laser.



Classe 3R sistemas laser são potencialmente perigosos sob algumas condições de visualização, mas a probabilidade de uma lesão real é pequena e as medidas de controle para uso seguro são simples. A maioria dos apontadores laser se enquadra nesta classe. Os operadores de sistemas laser classe 3R devem receber uma instrução de segurança do laser. (A maioria dos lasers anteriormente classificados como classe 3a se enquadra nesta categoria.)



Classe 3B sistemas laser são perigosos para os olhos em caso de exposição direta ao feixe e reflexões especulares, mesmo que momentâneas, mas reflexões difusas geralmente não são perigosas. Os sistemas laser Classee 3B devem ser operados apenas em áreas controladas por operadores autorizados. Os operadores de sistemas laser classe 3B devem receber treinamento aprovado de segurança do laser.



Classee 4 sistemas laser são perigosos para os olhos e a pele em caso de exposição direta ao feixe, reflexões especulares e reflexões difusas. Também apresentam riscos de incêndio e podem produzir contaminantes do ar gerados por laser. Os sistemas laser Classee 4 devem ser operados apenas em áreas controladas por operadores autorizados. Os operadores de sistemas laser classe 4 devem receber treinamento aprovado de segurança do laser. Um Procedimento Operacional Padrão (POP) por escrito é necessário para a operação do laser classe 4. O Laser FLUX Ador é certificado pela FDA sob o Código de Regulamentos Federais Título 21 como um sistema laser classe 4.



REQUISITOS DE TREINAMENTO

Ao operar em condições de Classee 1, todos os usuários devem ler e obedecer ao manual de segurança e ao software FLUX, Beam Studio. Ao operar em condições de Classee 4, é necessário treinamento adicional de segurança do laser, que deve ser preparado e administrado pelo LSO.

Se houver espectadores, crianças, ou se o Laser FLUX Ador for usado em um ambiente público onde indivíduos não treinados possam estar presentes, bloqueadores de feixe de passagem devem ser instalados de forma segura.



MEDIDAS DE CONTROLE

O LSO determinará os requisitos para a área controlada do Laser FLUX Ador. Os padrões mínimos considerados pelo LSO para a área controlada do Laser FLUX Ador são:

• Os controles de entrada permitem que apenas pessoal autorizado ou espectadores aprovados entrem na área de controle do Laser FLUX Ador, se necessário. (Controles administrativos são aceitáveis.)
• Óculos de proteção contra laser estão disponíveis e são utilizados de acordo com o POP para o Laser FLUX Ador.
• Controle de feixe (barreiras e bloqueadores) para limitar os riscos do laser dentro da área controlada.
• POP escrito para o Laser FLUX Ador.
• Treinamento dos operadores do Laser FLUX Ador.



POLÍTICA DE PROTEÇÃO OCULAR

Óculos de proteção contra laser normalmente não são necessários para a operação do Laser FLUX Ador quando operando em condições de Classee 1, conforme descrito no POP. O LSO exigirá o uso de óculos ou aprovará a operação do laser sem óculos com base em uma avaliação de risco realizada pelo LSO, ou o LSO pode optar por delegar essa responsabilidade.



RESPONSABILIDADES DOS FUNCIONÁRIOS QUE TRABALHAM COM LASERS

Os funcionários que trabalham com o Laser FLUX Ador com o feixe exposto devem:

• Energizar ou trabalhar com lasers somente quando autorizados a fazê-lo.
• Cumprir as regras de segurança do laser e os procedimentos de trabalho.
• Notificar seu supervisor ou o LSO em caso de potencial acidente, lesão ou suspeita de condição insegura.

AUDITORIA DE SEGURANÇA DO LASER

Em um intervalo determinado pelo Oficial de Segurança do Laser, o Laser FLUX Ador será auditado quanto à segurança:

1. Ele será inspecionado visualmente quanto a danos.
2. A versão mais recente do manual do usuário será relida.
3. O laser será ligado e a tampa será aberta para confirmar se os sensores da porta interrompem corretamente a operação.
4. O Programa de Segurança do Laser será revisado para garantir que esteja atualizado e em conformidade.

Um registro desta auditoria será preenchido, impresso, assinado, datado e arquivado.



REGISTROS

O LSO deve manter registros que documentem o Programa de Segurança do Laser. Esses registros devem incluir:

• Relatórios de análise de risco do laser para o Laser FLUX Ador
• Uma lista de operadores treinados e autorizados a usar o Laser FLUX Ador
• Procedimentos Operacionais Padrão para o Laser FLUX Ador
• Aprovações de medidas alternativas de controle do laser, se implementadas
• Lista de verificação da Auditoria de Segurança do Laser



Procedimento Operacional Padrão (POP) do Laser FLUX Ador

Escopo: Este POP aplica-se à operação regular do Laser FLUX Ador conforme especificado pelo fabricante.

1. Descrição do Sistema
   Sistema de processamento de materiais a laser de diodo de dois eixos. Este sistema laser de classe 4 é normalmente operado sob condições de classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Comprimento de onda: 1064nm ou 445nm (Dependendo do módulo em uso.)
   2. Potência Máxima: 20W
   3. Modo de Operação: Onda Contínua
   4. Diâmetro do Feixe: 0.06 ~ 0.11 mm
   5. Divergência do Feixe: 4 mrad (M2 =1)
2. Riscos Potenciais
   1. Risco aos olhos devido ao feixe direto, refletido ou disperso.
   2. Risco à pele e risco de incêndio.
   3. Risco elétrico dentro do adaptador de energia.
   4. Contaminantes do Ar Gerados por Laser (LGACs).
3. Medidas de Controle
   1. O LSO permitirá acesso físico ao laser apenas aos usuários que tenham sido cadastrados no software FLUX, Beam Studio, e, consequentemente, recebido instruções de operação segura.
   2. Todos os usuários do Laser FLUX Ador devem cumprir o manual do usuário e todas as instruções no software FLUX, Beam Studio, em todos os momentos.
   3. O Laser FLUX Ador deve ser operado em condições de Classee 1 conforme ANSI Z136.1, 4.4.2.7.2.1 (referência: Relatório de Análise de Risco). As condições de Classee 1 serão consideradas atendidas ao operar sob as seguintes diretrizes.
      1. O sistema laser deve ser operado com todos os recursos de segurança do fabricante totalmente funcionais.
      2. Quando a função de passagem não estiver em uso, a base de extensão do Ador deve ser revertida para a montagem sem passagem.
      3. Ao utilizar a função de passagem, os sensores da porta e os sensores inferiores devem ser verificados antes de iniciar uma tarefa.
   4. Mantenha seus olhos afastados das aberturas de passagem se não estiver usando proteção ocular.
   5. Mantenha todos os materiais combustíveis, ferramentas e superfícies refletivas longe do caminho do feixe. Certifique-se de saber onde o feixe está e mantenha-se afastado.
   6. O trabalho que envolve acesso ao adaptador de energia deve ser realizado exclusivamente pelo fabricante, sem exceções.
   7. A manutenção deve ser realizada com o sistema laser desligado.
   8. Quando funcionando normalmente, o sistema de exaustão removerá os LGACs para manter níveis que não sejam perigosos ou irritantes.
4. Treinamento Obrigatório:
   Ao operar em condições de Classee 1, todos os usuários devem ler e obedecer ao manual de segurança e ao software FLUX, Beam Studio. Ao operar em condições de Classee 4, é necessário treinamento adicional de segurança do laser, que deve ser preparado e administrado pelo LSO.
5. Para atendimento médico de emergência, ligue para             .
6. Reporte todos os incidentes ao LSO.
7. Pessoal Autorizado
   O seguinte pessoal está autorizado a operar este sistema:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Notas:

O pior caso de requisito de Densidade Óptica (OD) para óculos de proteção a laser é 3.67. Os óculos fornecidos pelo fabricante do laser são classificados com um mínimo de OD 4. A duração da exposição usada para determinar o OD é a duração padrão ANSI para uma exposição acidental de 10 segundos.

Com todos os recursos de segurança do fabricante funcionando plenamente e o laser operando de acordo com o POP, a única fonte para uma possível exposição acima da Exposição Máxima Permissível (MPE) é uma reflexão difusa que pode espalhar a saída do laser através da abertura de alimentação. Suposições muito conservadoras são feitas nesta análise. A duração da exposição usada é de 600 segundos, o que pressupõe visualização intencional. A potência dispersa é assumida como sendo de 45 watts, o que é um caso absolutamente pior. O ângulo de visão é assumido como sendo de 80 graus. Ângulos de visão maiores criam uma distância de perigo menor. O ângulo de visão, neste caso, está mais próximo de 85 graus ou mais, então uma suposição conservadora é de 80 graus. Dadas as suposições, a zona de perigo nominal difusa (NHZ) é de cerca de 5 centímetros ou pouco menos de 2 polegadas. Esta NHZ é insignificante. Operando de acordo com o POP, o sistema de laser cumpre o requisito ANSI 4.4.2.7.2.1 para operação sob condições de classe 1.



Sinal de Advertência





Aviso Legal:

Este documento de treinamento é baseado em documentos pesquisáveis existentes, incluindo, mas não se limitando a 21 CFR Parte 1040.10, 1040.11, Norma ANSI Z136.1 - Orientação para Implementação de um Programa de Segurança de Laser, OSHA, a Aliança de Segurança e Saúde Ocupacional dos EUA, o Protocolo de Laser dos EUA: os Reguladores de Laser e o Centro de Dispositivos e Saúde Radiológica, e outros documentos e normas disponíveis publicamente emitidos pelas agências acima no momento do desenvolvimento deste documento. Os documentos e normas emitidos por essas organizações e disponíveis no domínio público foram preparados, e os cursos e apresentações de alguns especialistas em segurança de laser no domínio público também foram levados em consideração. O direito final de interpretação deste documento pertence à FLUX.
