⚠︎Aviso: O recurso passthrough não está disponível na Europa.

Descrição

Este artigo fornece um guia passo a passo para a instalação do Complemento Passthrough do Beambox II.
Siga as instruções abaixo para o processo de instalação.

Desembalagem:

#	Item	Qtd	Foto

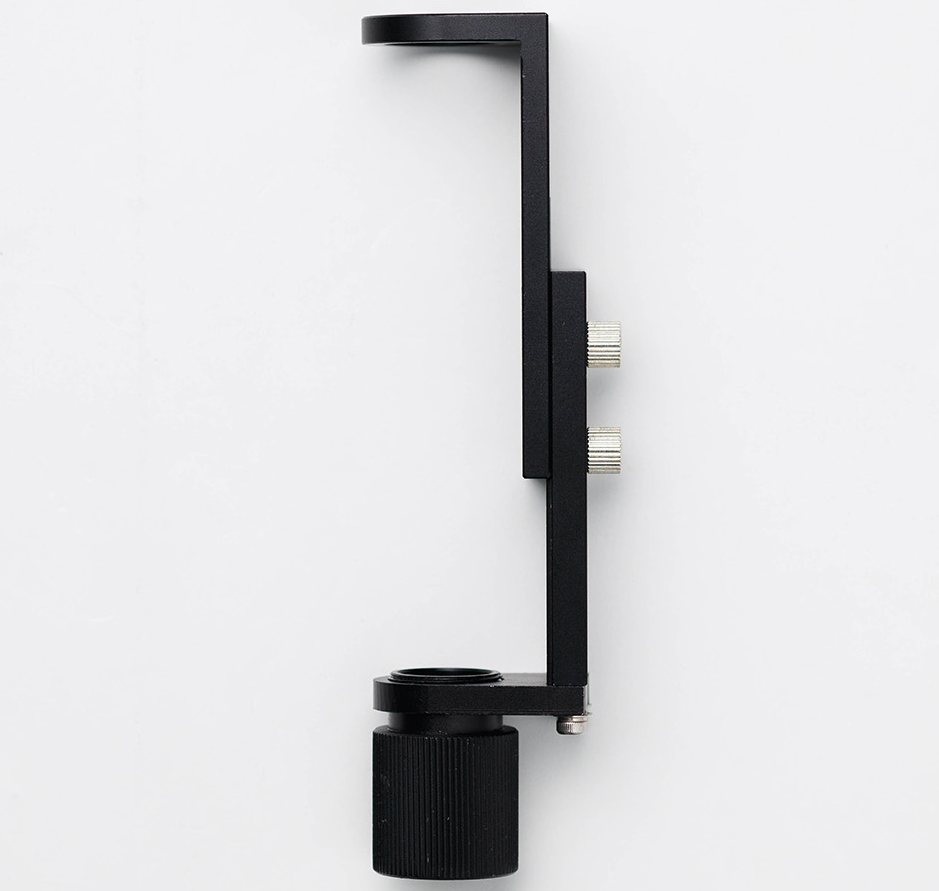

1	Complemento de Extensão do Bico	1pc

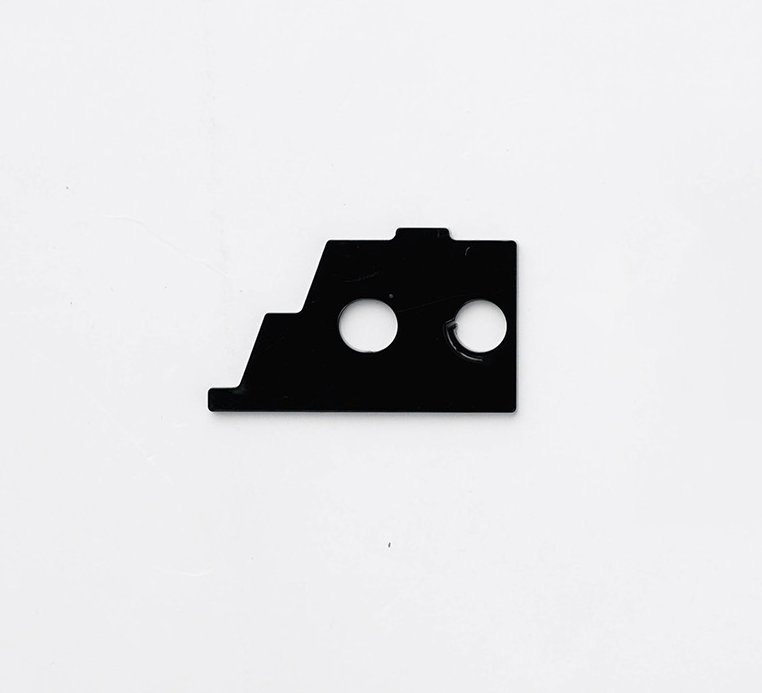

2	Ferramenta de Foco Manual	1pc

Ferramentas

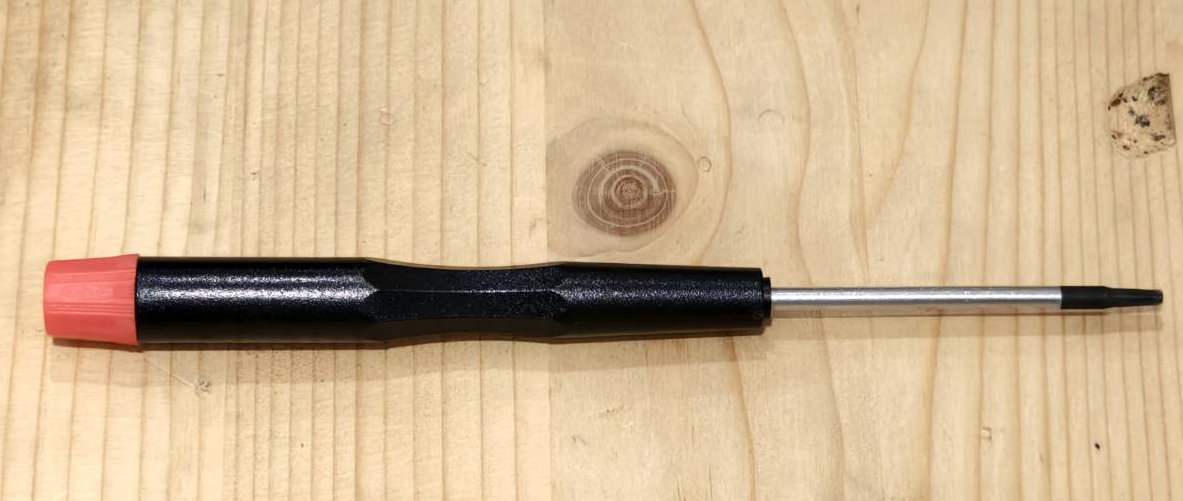

1	Chave Torx T8

Passo 1

Remova a grade de favo de mel e o suporte da plataforma.

Passo 2

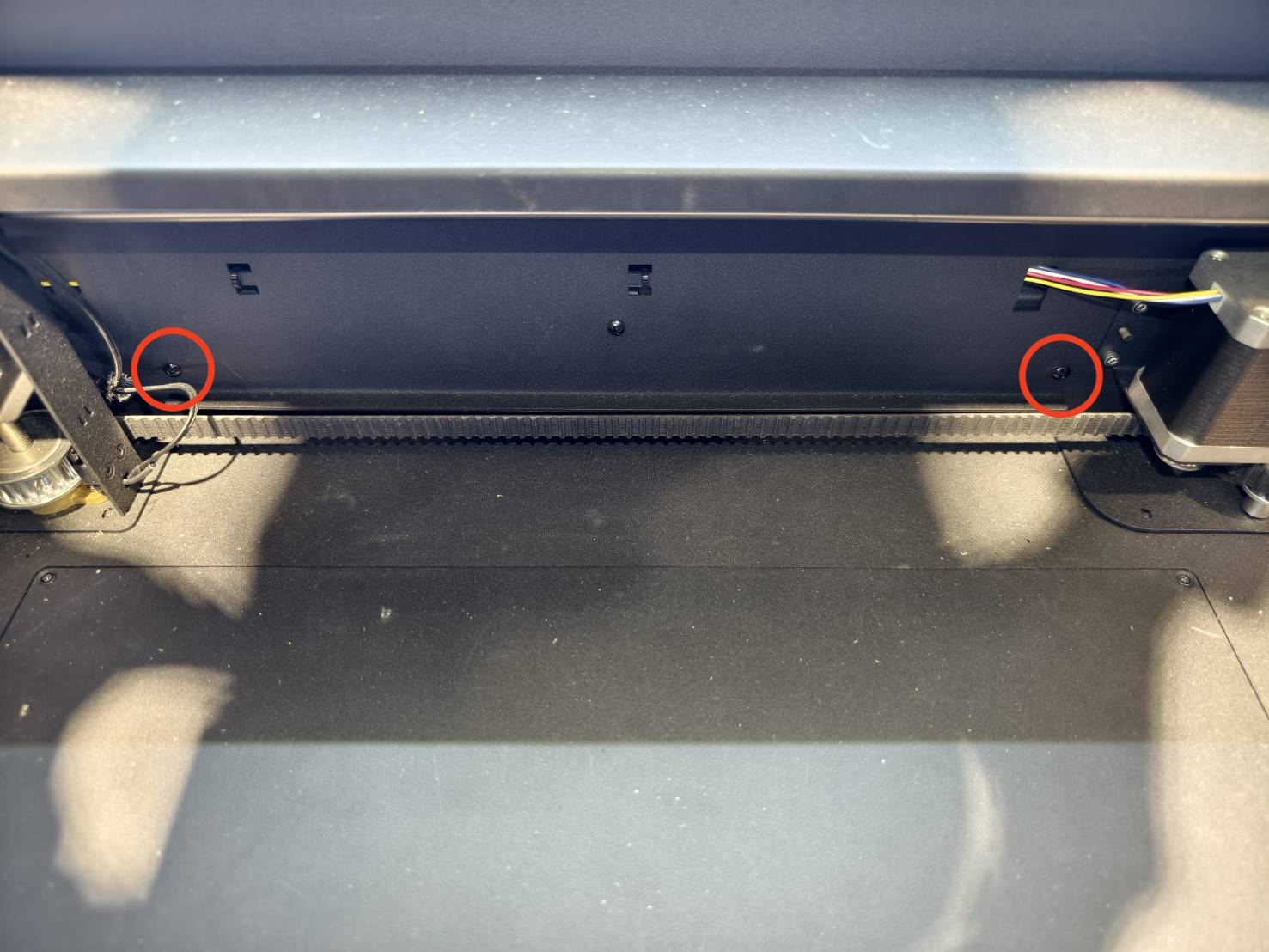

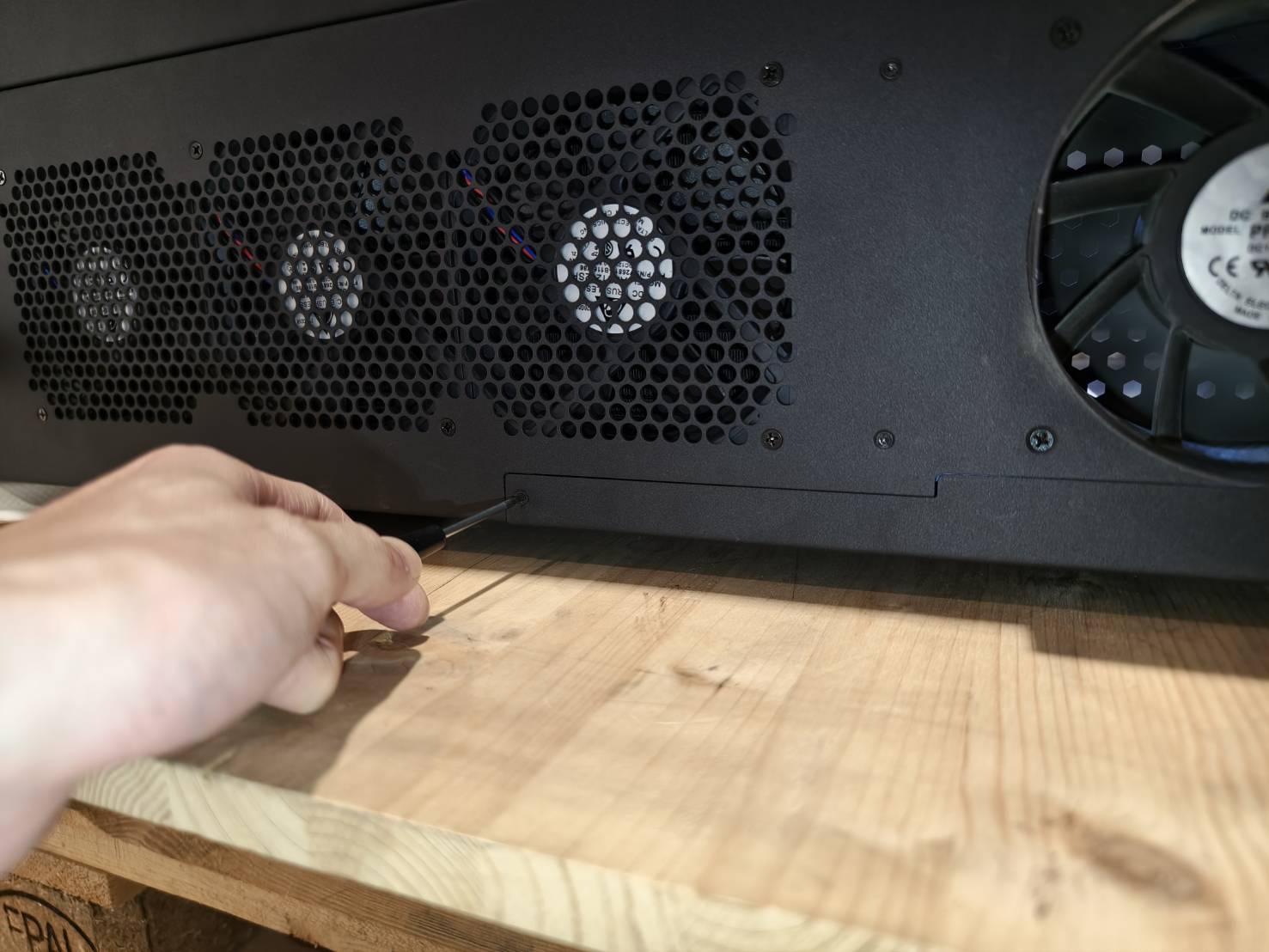

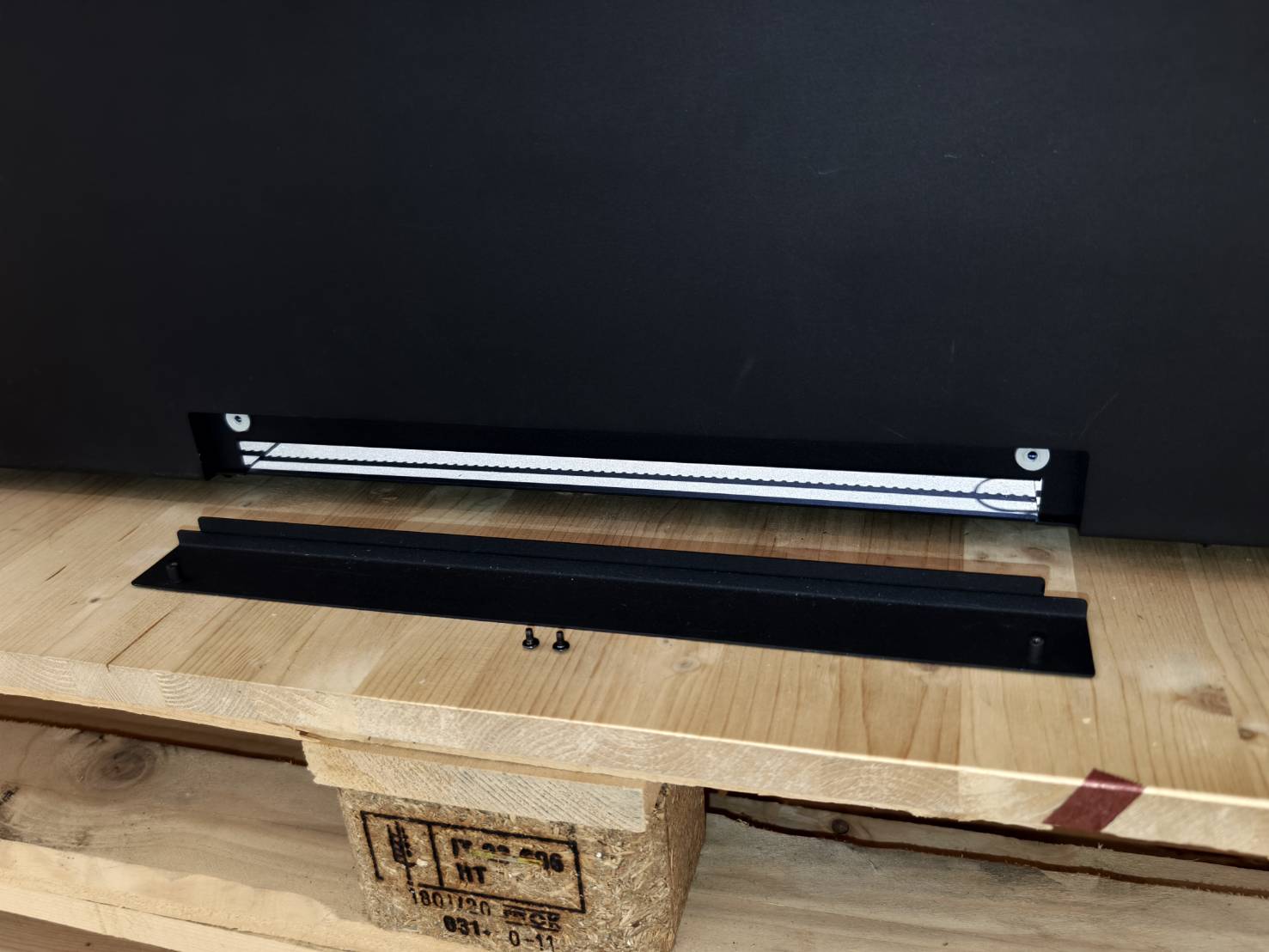

Remova os dois parafusos na frente e dentro da máquina.
Por favor, guarde a tampa em local seguro para uso futuro.

Passo 3

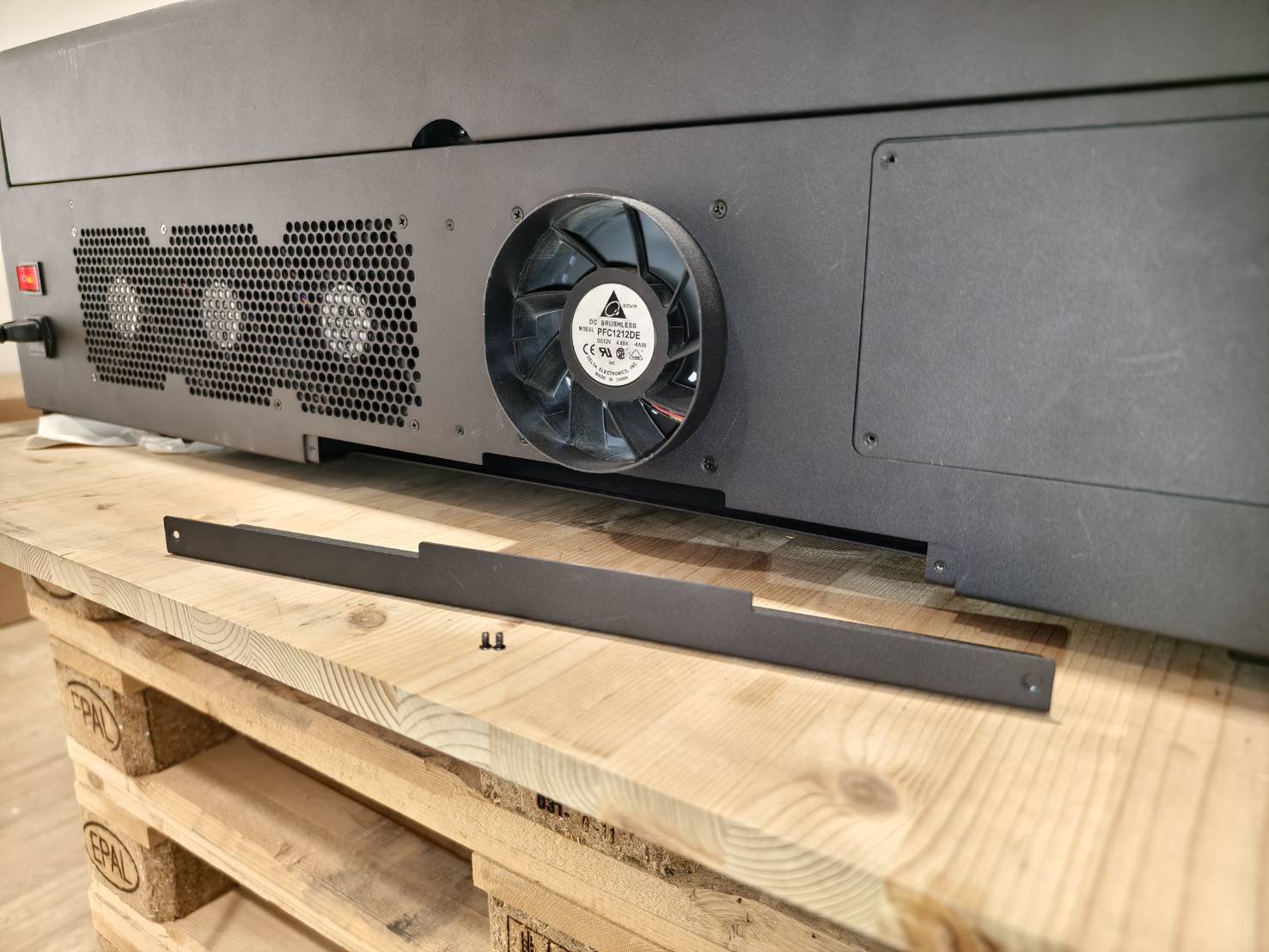

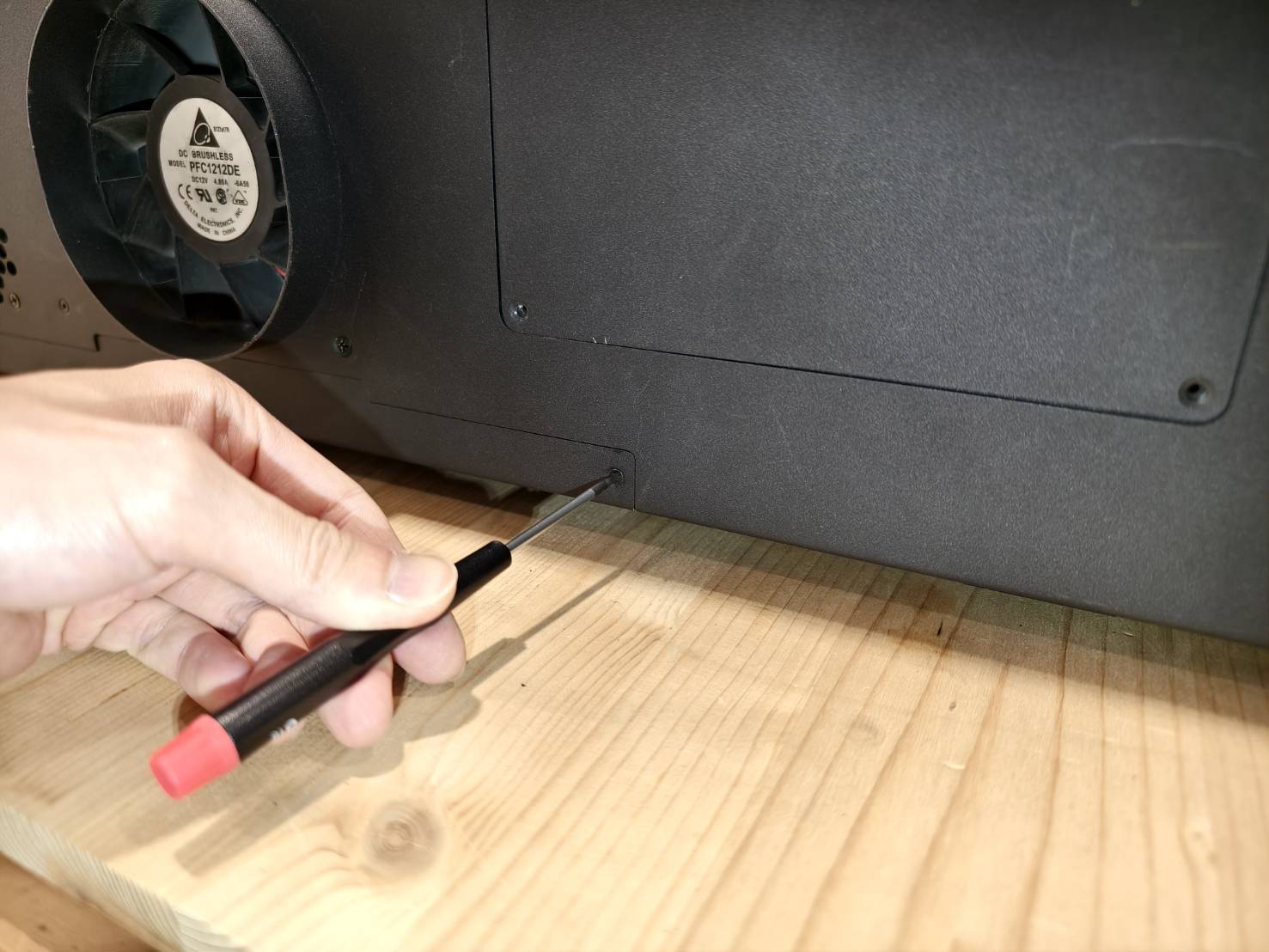

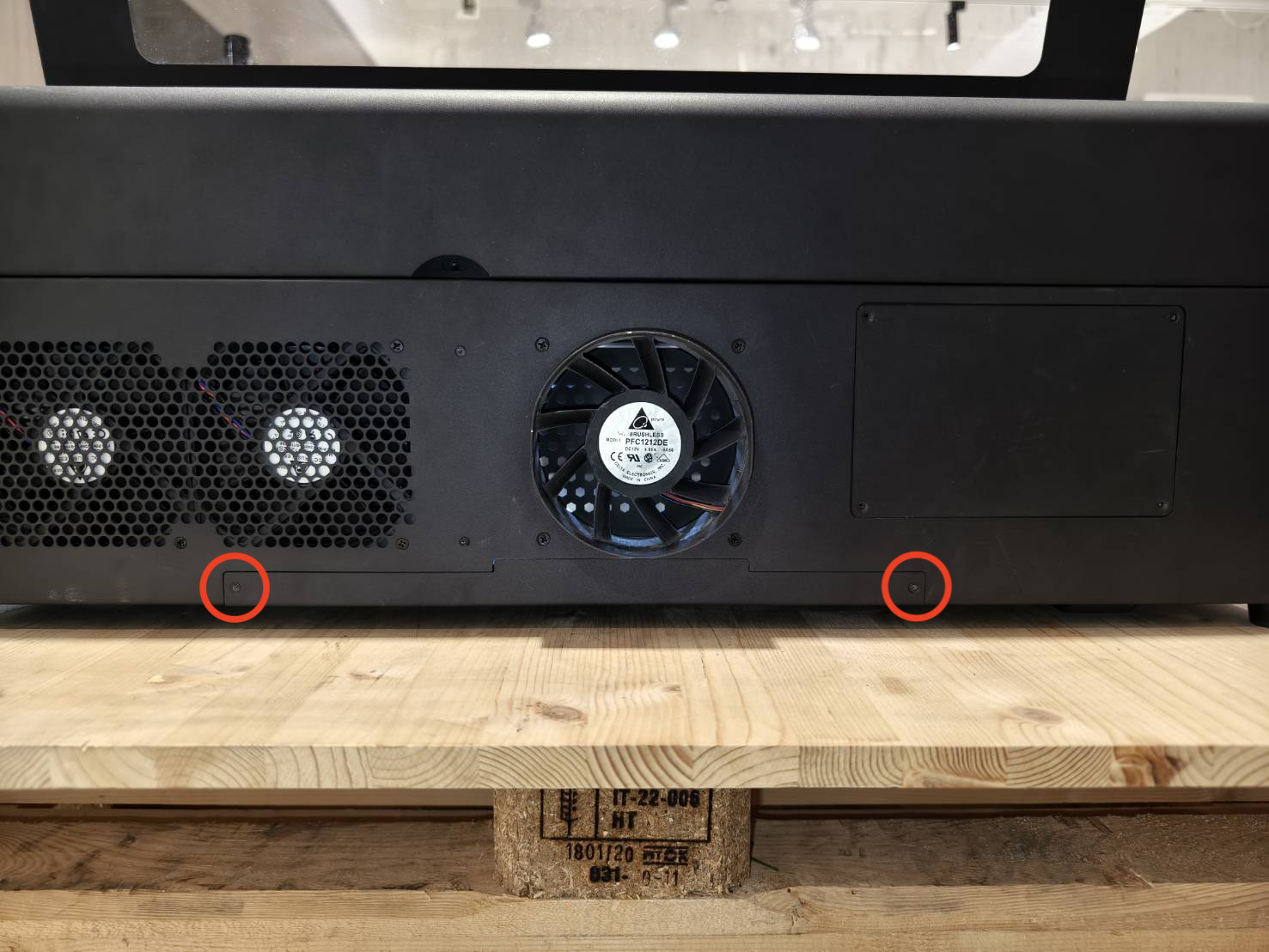

Remova os dois parafusos na parte traseira da máquina.
Por favor, guarde a tampa em local seguro para uso futuro.

Passo 4

Reorganize a mangueira de ar conforme mostrado no vídeo abaixo.
(A mangueira de ar deve ser desconectada primeiro, seu trajeto reorganizado e então reconectada.)

Passo 5

Solte o bico do laser girando o anel.

Passo 6

Remova o anel do acessório de extensão do bico.
Fixe o acessório de extensão do bico na máquina usando o anel.

Passo 7

Remonte o bico com a lente.

Certifique-se de que a lente esteja na ordem padrão.
Assegure-se de que o lado curvo da lente esteja voltado para cima.
(Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.)
Certifique-se de que a mangueira de ar não esteja dobrada.

Explicação

Por padrão, a lente de foco ficará na parte superior e terá 4mm de espessura, o que significa que a distância entre a ponta do bico e a superfície do material será de 4mm.

Determine a Ordem do Modo de Foco
Modo de Foco: 4mm (Padrão)		Modo de Foco: 16mm
Lente		Bloco
Bloco		Lente
Anel		Anel
Bico		Bico

Demonstração

⚠︎ Atenção: Para evitar possíveis danos, não coloque o tubo de ar no caminho do laser indicado pela seta vermelha na imagem abaixo. Untitled.001.png

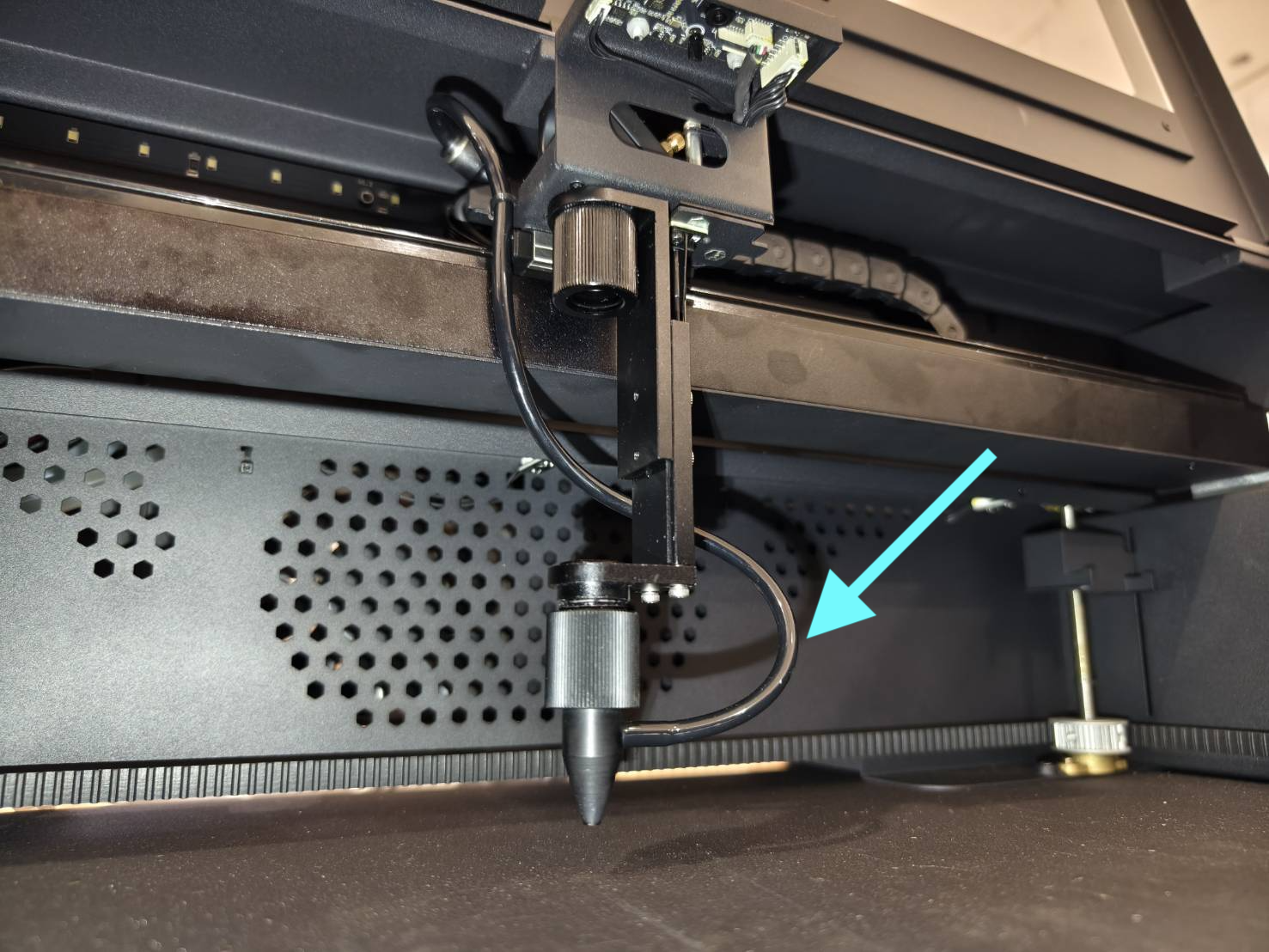

⚠︎ Atenção: Certifique-se também de posicionar a mangueira de ar no lado direito do bico do laser para evitar problemas de retorno à posição inicial.

Passo 8

Ative a função de teste de fluxo de ar no painel e mova manualmente a cabeça do laser para verificar se o resultado está normal. Em especial, mova o bico para o lado esquerdo, pois a mangueira de ar pode bater na lateral da máquina e dobrar.

Passo 9

Acesse "Configurações de Hardware" para escolher o modo de foco padrão.
Máquina >> Configurações de Hardware >> Próxima página >> Modo de Foco >> Selecione "Foco Próximo" (Padrão)

Passo 10

A altura do bico pode ser ajustada usando os parafusos de aperto manual na lateral.

Passo 11

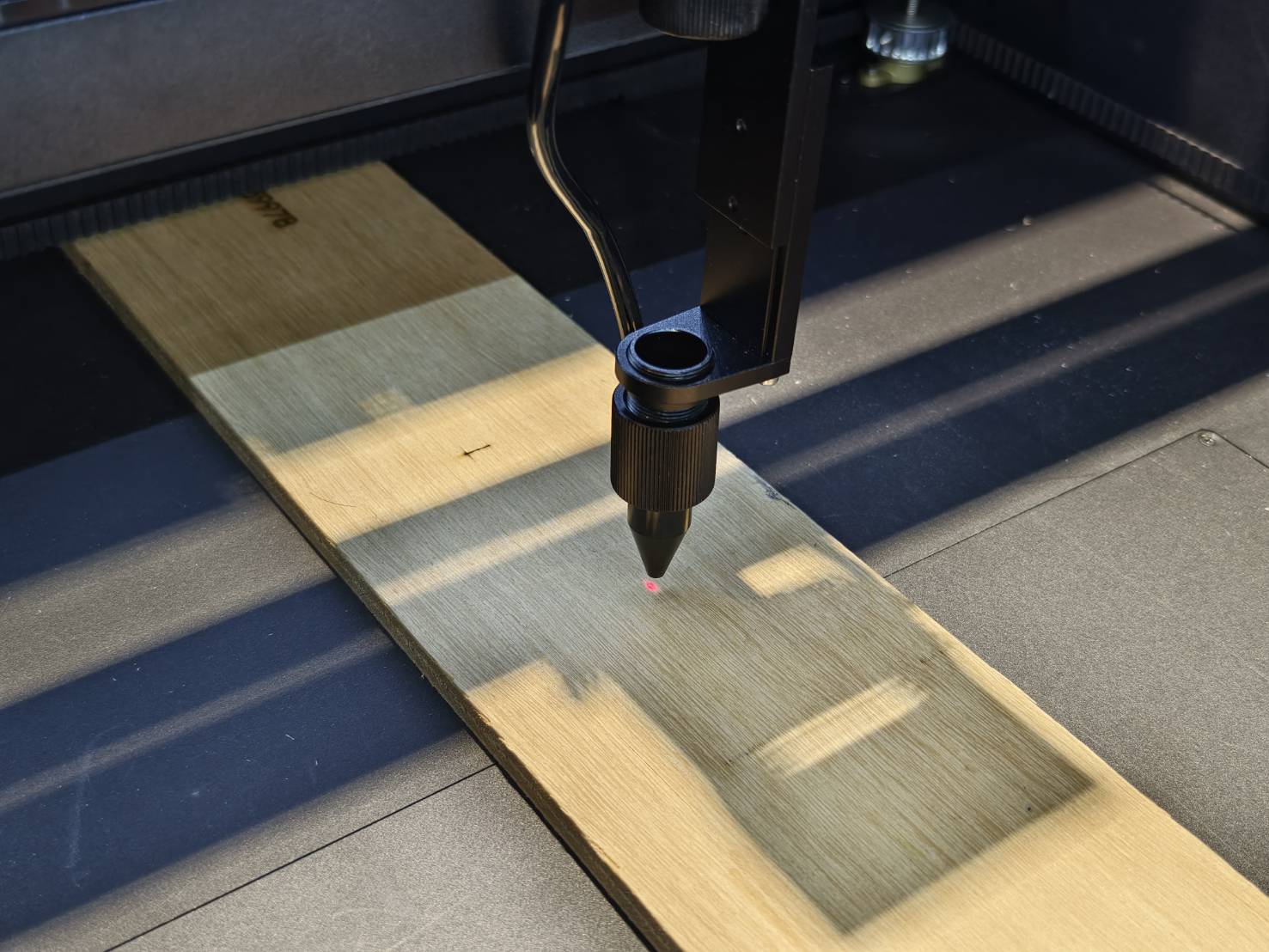

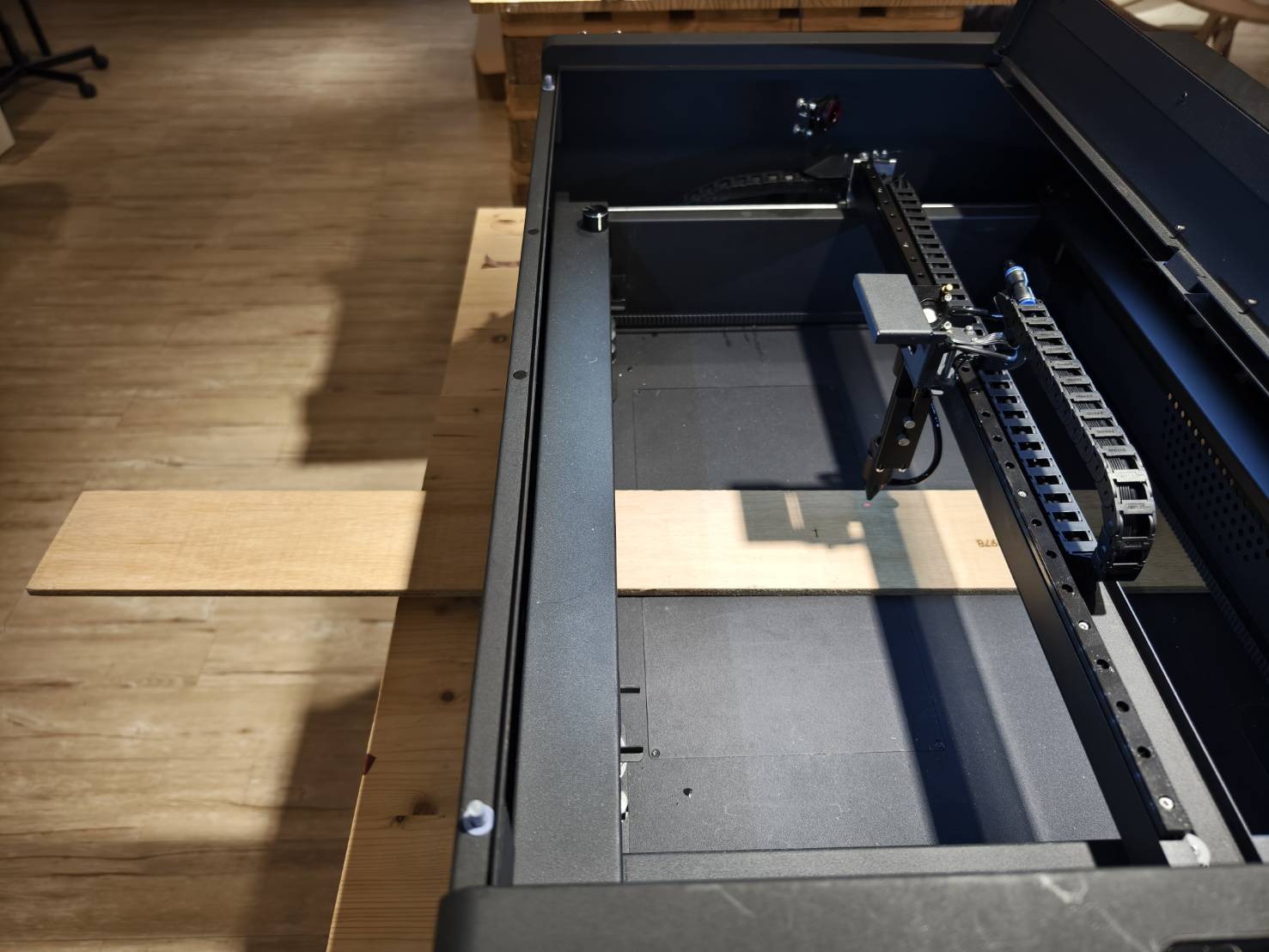

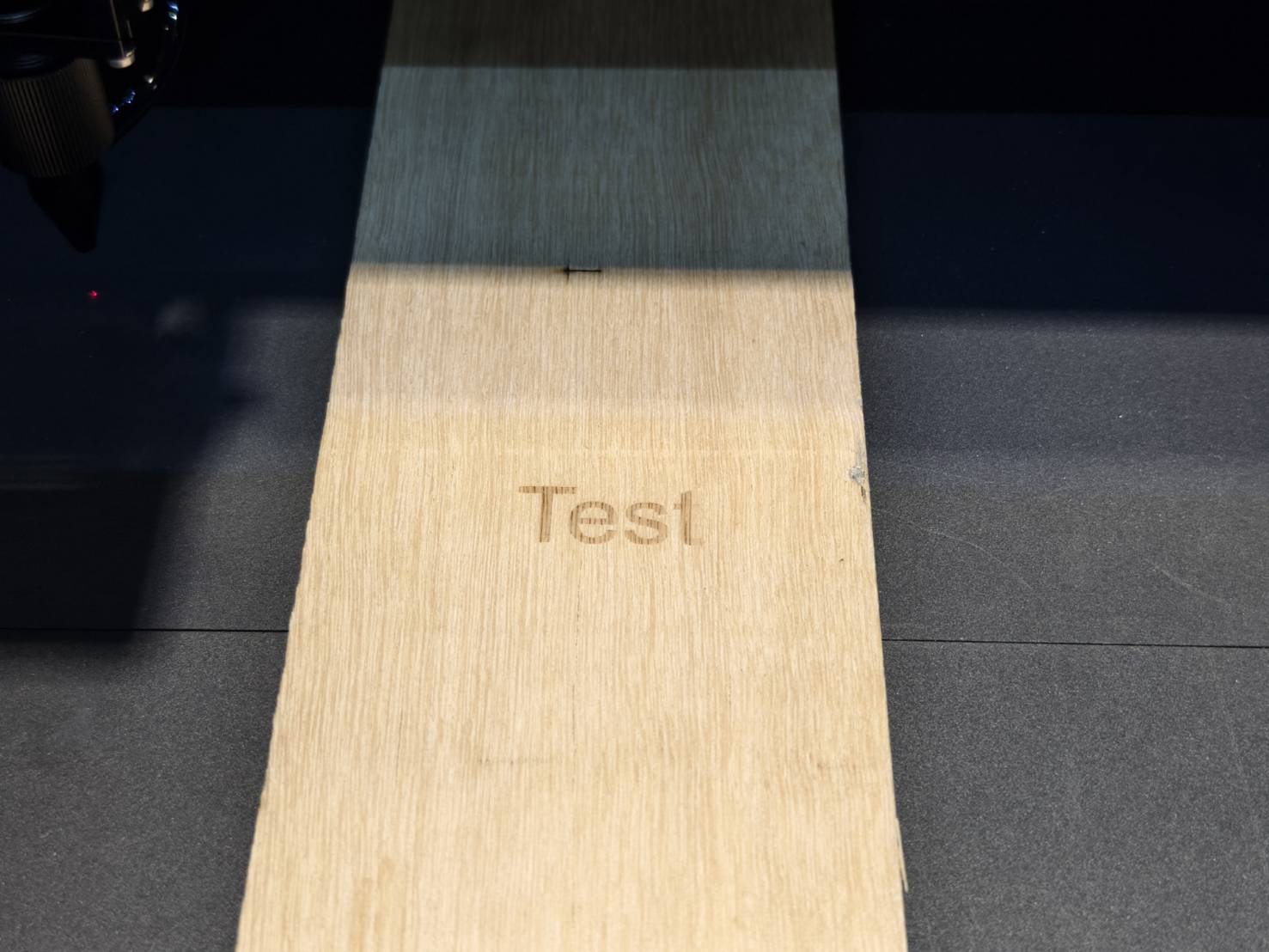

Agora você pode colocar uma peça de material mais longa dentro da máquina.

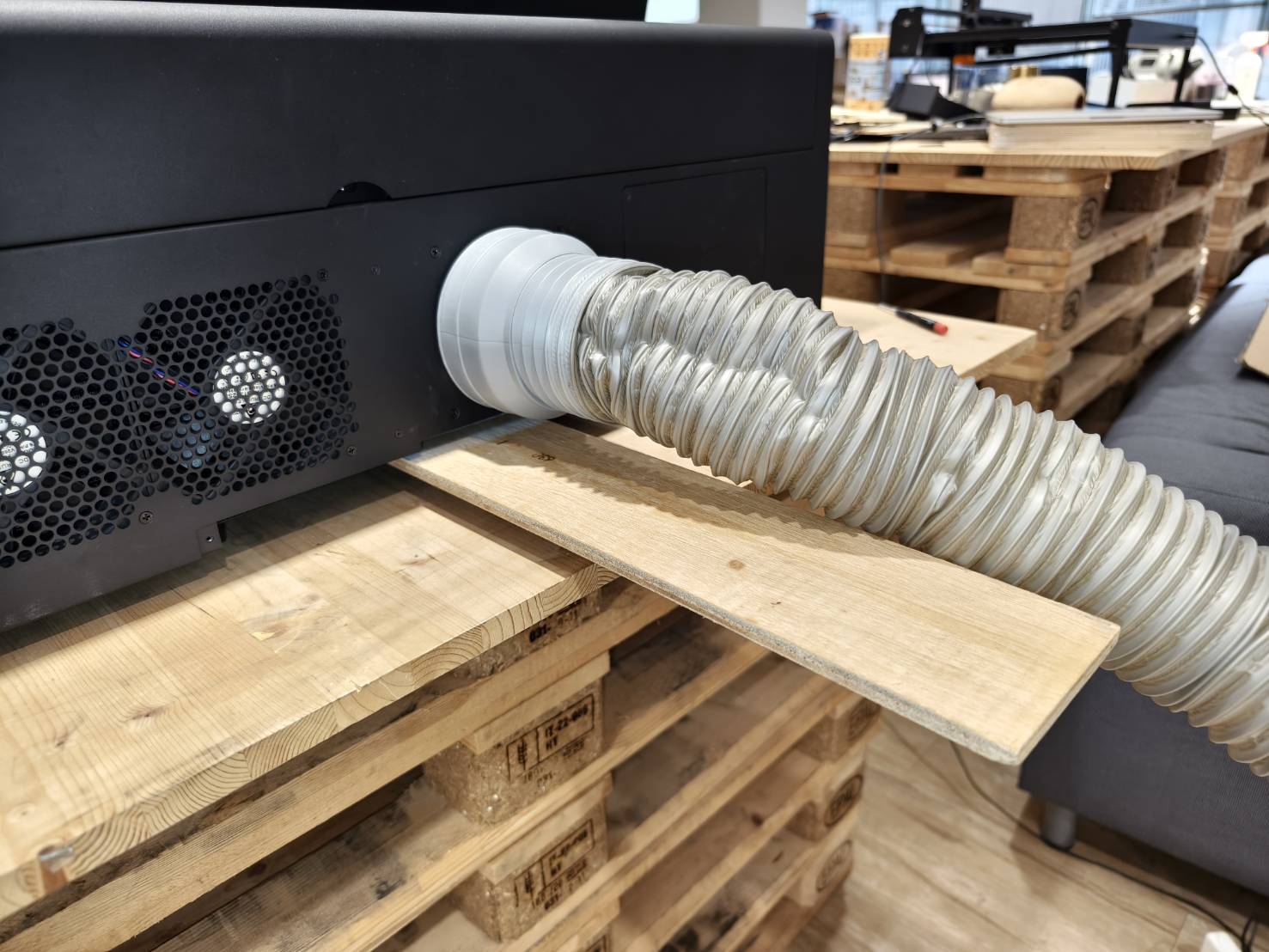

Certifique-se de que a mangueira de exaustão não obstrua a parte traseira do material.

Passo 12

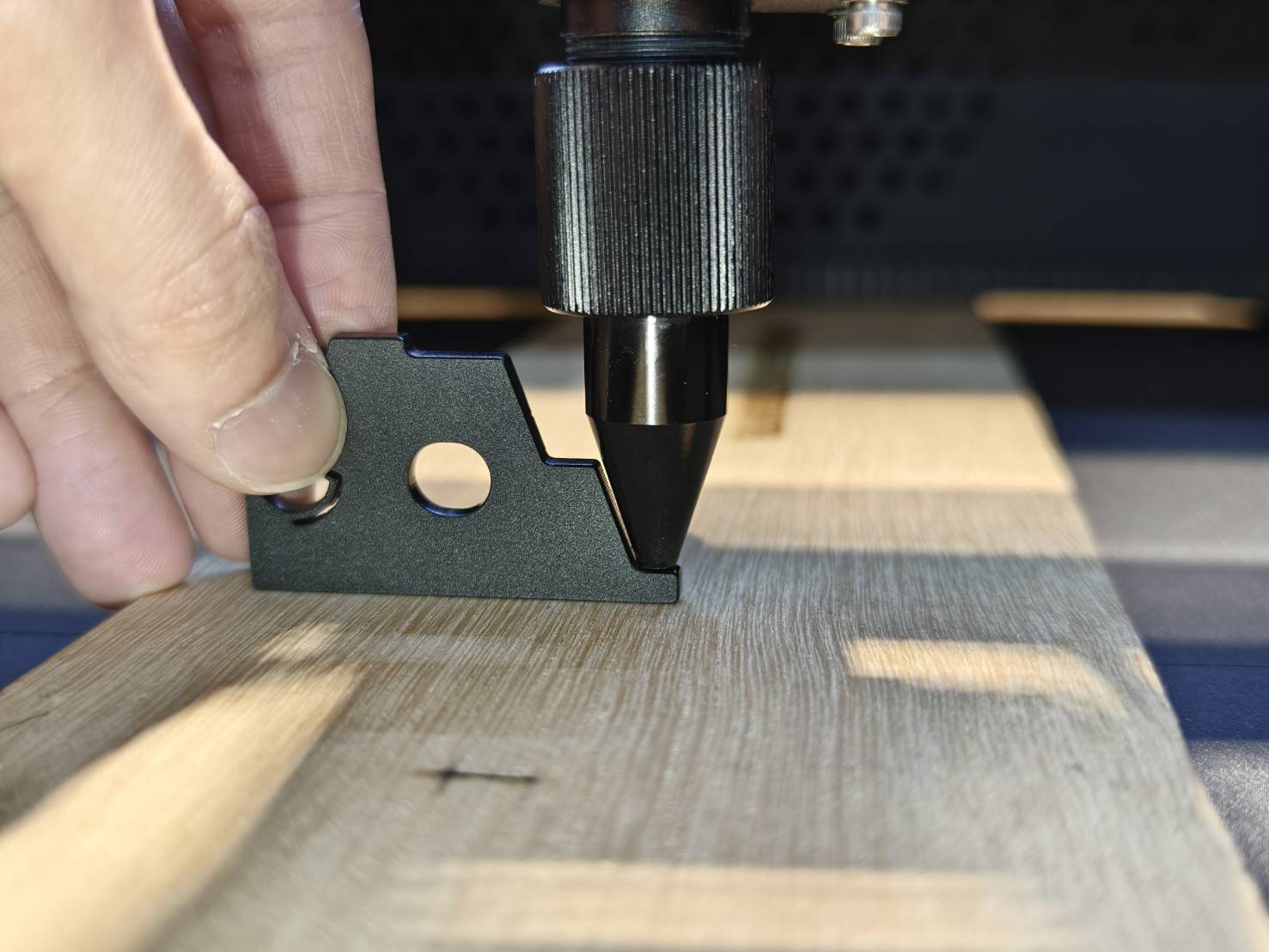

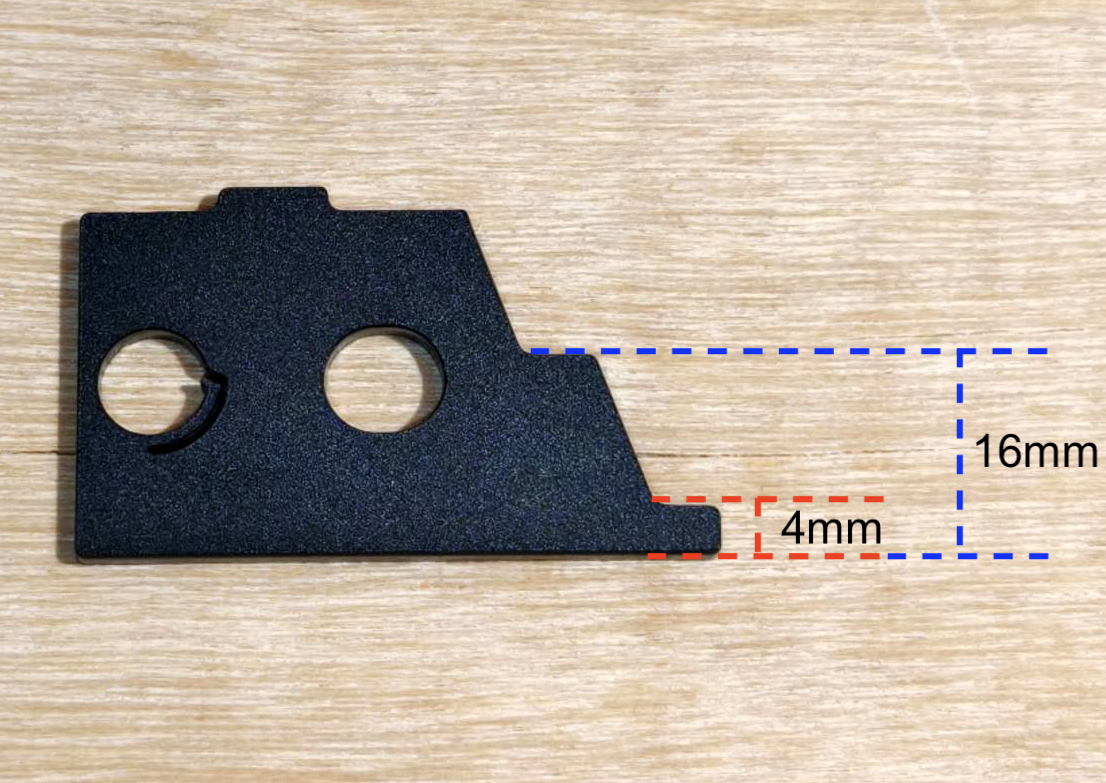

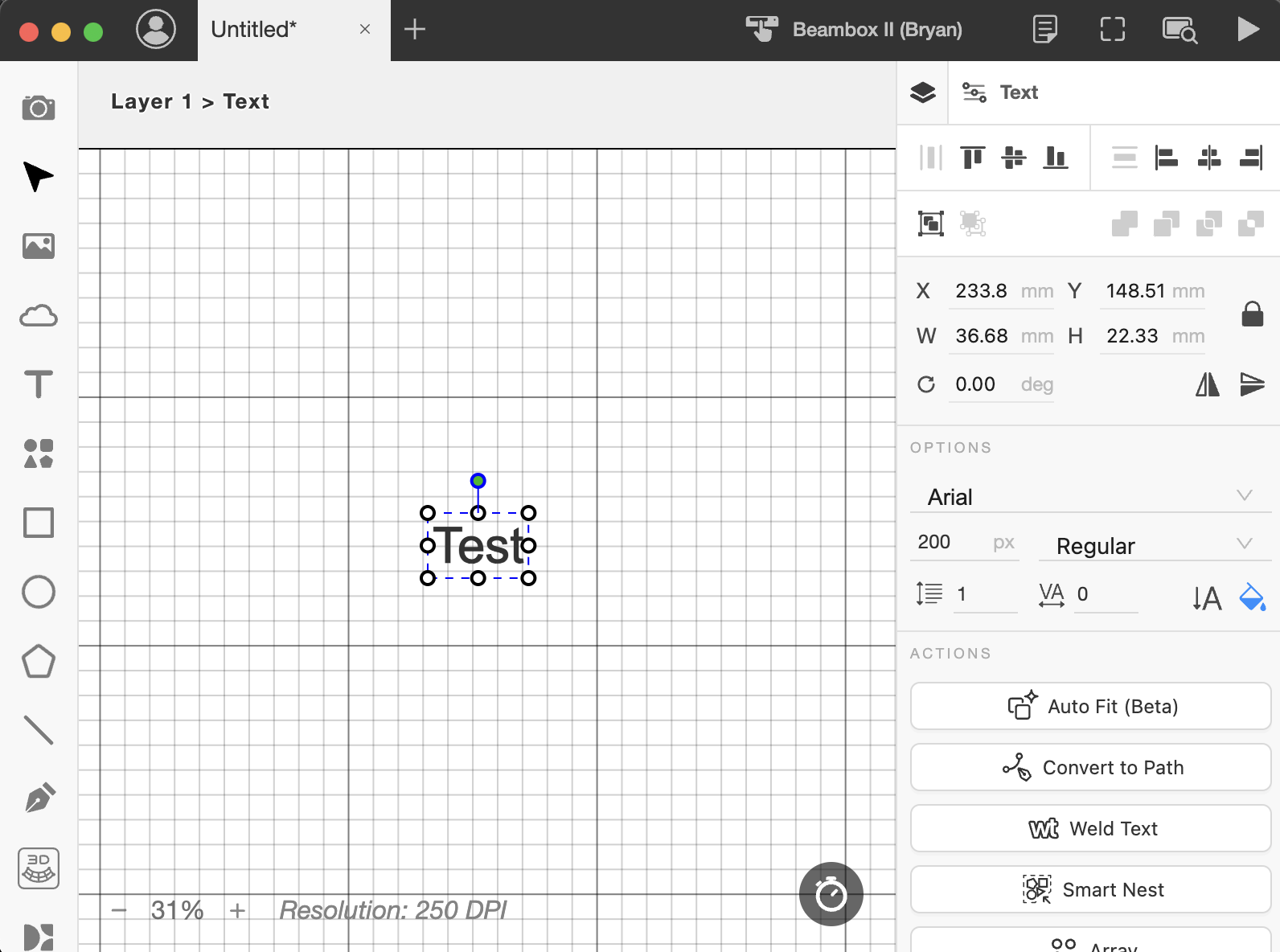

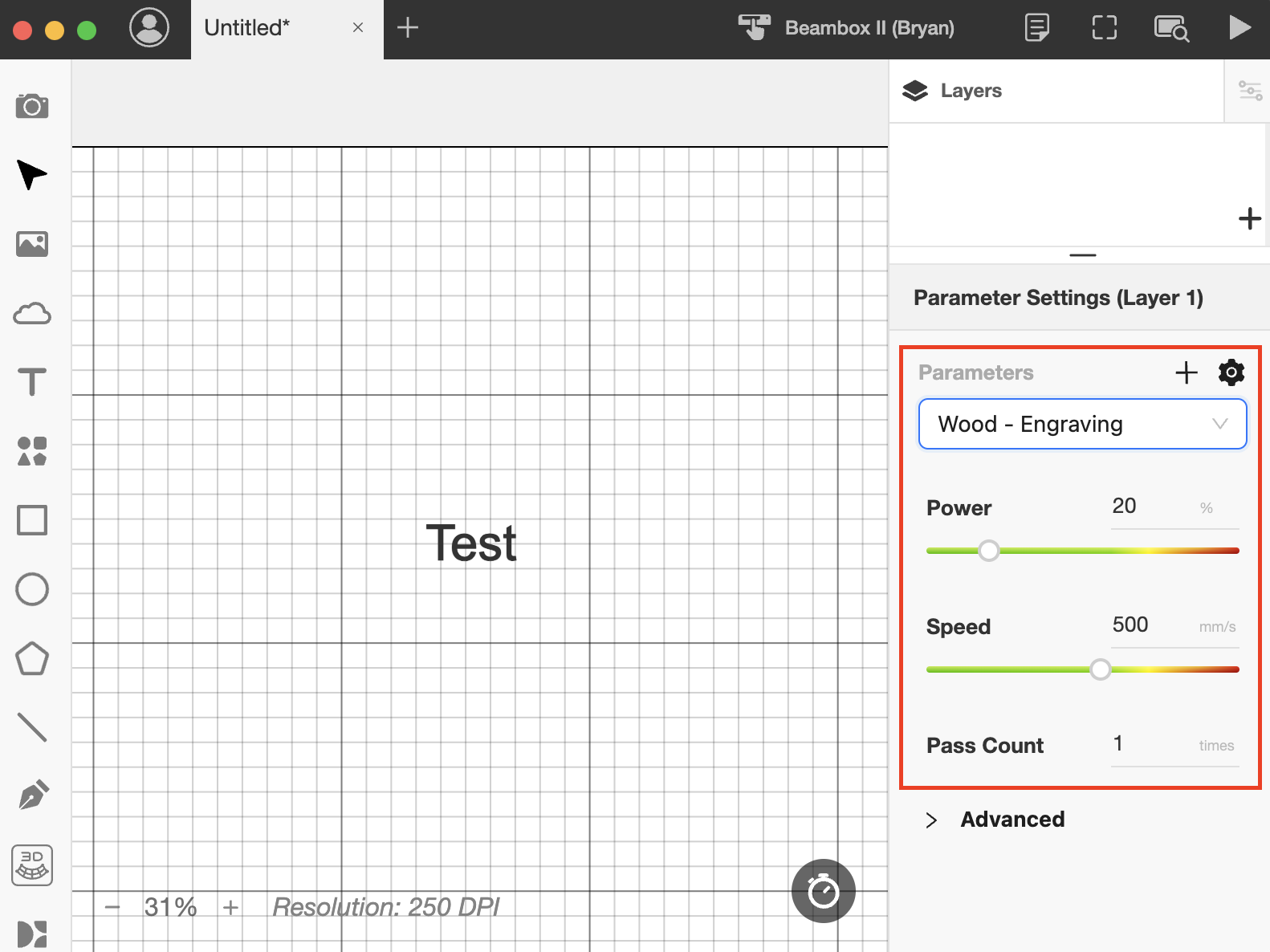

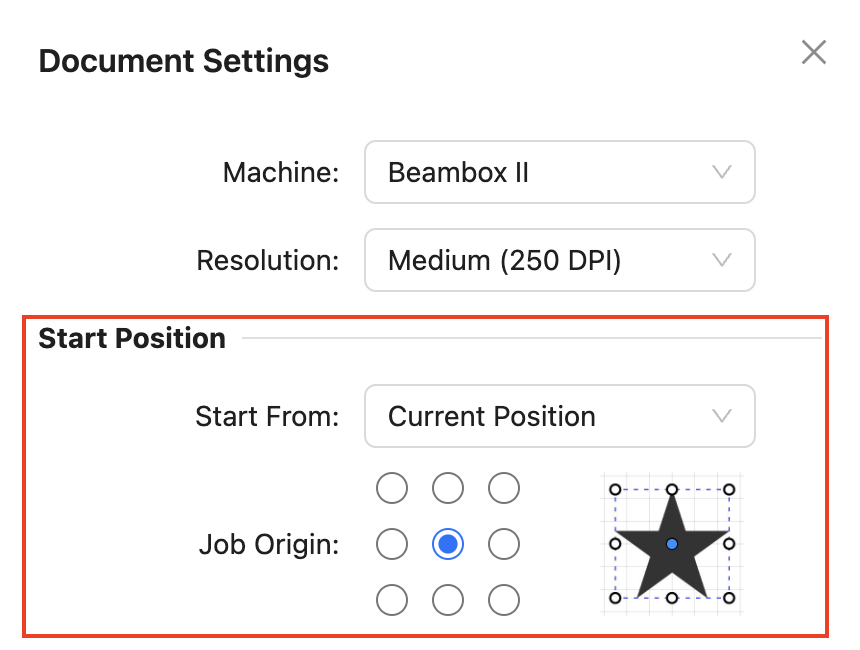

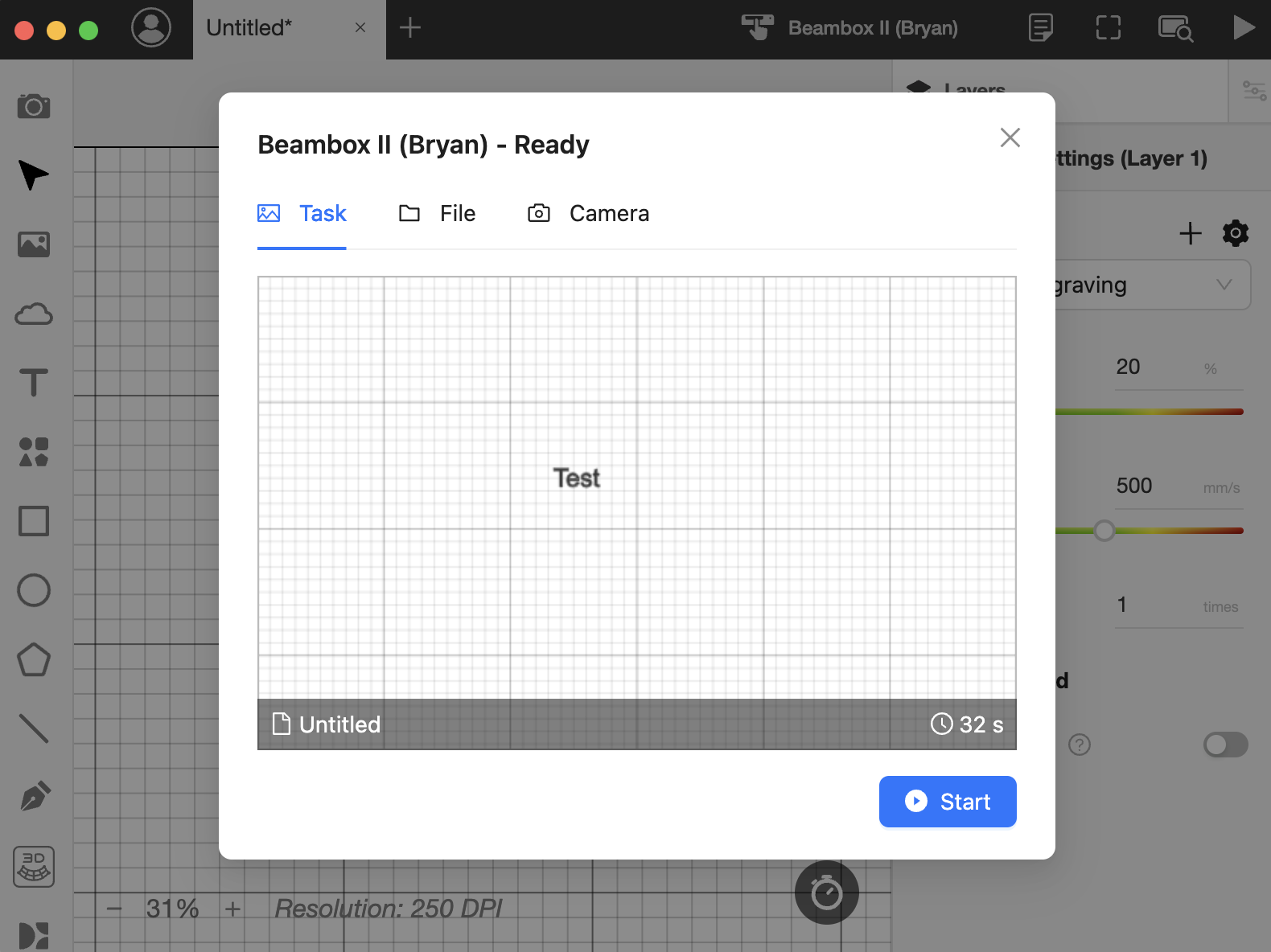

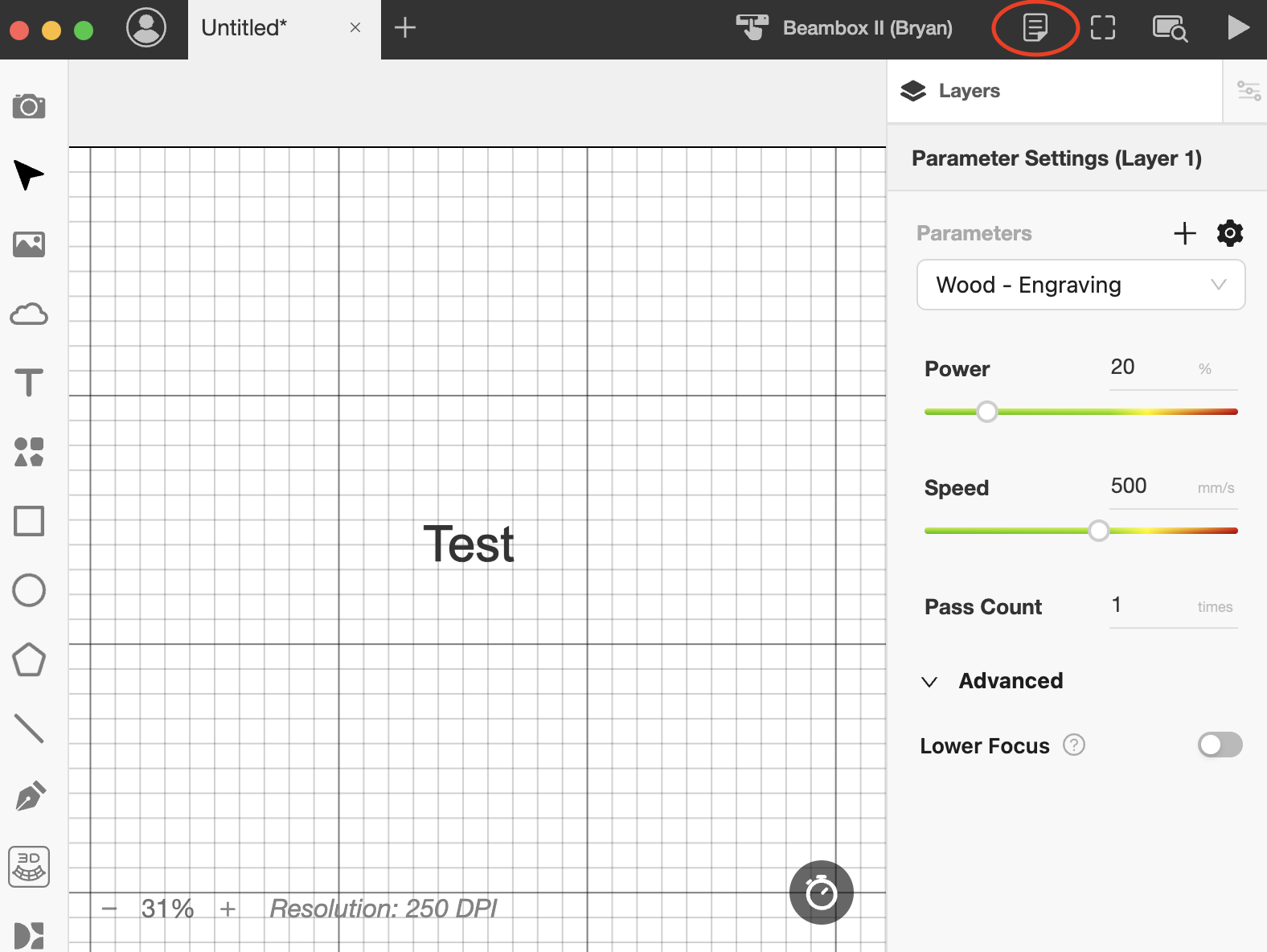

Realize o foco manual usando a ferramenta. A ponta da ferramenta tem uma espessura de 4mm, e a usaremos para focar. (Se sua ferramenta estiver perdida, você pode usar as instruções para cortar uma nova você mesmo.)
