Descrição

Este artigo explicará os dois modos de foco diferentes que o Beambox II possui.
Diferentes modos de foco proporcionarão distâncias de foco variadas e podem ser aplicados a materiais ou objetos de gravação de diversos tamanhos.

Explicação dos Modos de Foco
Altere a posição do guia da lente
Configurações de Hardware no Painel

Explicação dos Modos de Foco

Por padrão, a lente de foco estará na posição superior e terá 4mm de foco, o que significa que a distância entre a ponta do bico e a superfície do material será de 4mm.

Para alguns materiais, a ponta do bico pode não alcançar os 4mm padrão. Portanto, é possível aumentar a distância alterando a posição da lente para a parte inferior do bico.

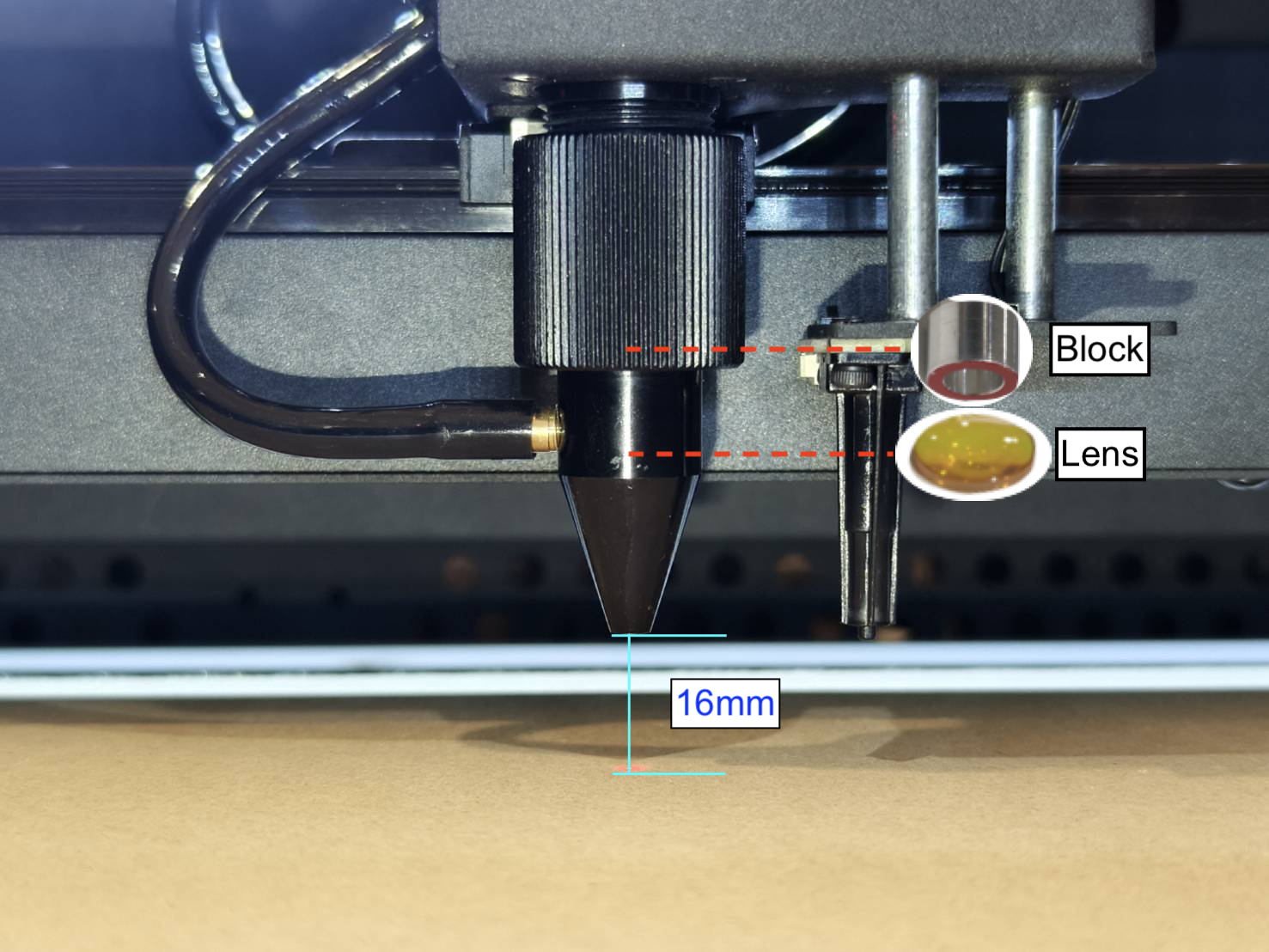

Quando a lente está na parte inferior, a distância entre a ponta e a superfície pode ser aumentada para 16mm.

Como alterar a posição da lente?

1. Desmonte a Lente

2. Determine a Ordem do Modo de Foco
Modo de Foco: 4mm (Padrão)		Modo de Foco: 16mm
Lente		Bloco
Bloco		Lente
Anel		Anel
Bico		Bico

3. Remonte a Lente

O lado vermelho do bloco deve ficar voltado para baixo.
O lado curvo da lente deve estar voltado para cima.
(Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.)
Gire o anel no sentido anti-horário para apertá-lo.

Configurações de Hardware no Painel

Ligue a máquina e acesse "Configurações de Hardware" para selecionar o modo de foco correto.

Uma vez selecionado o modo, a máquina ajustará automaticamente a distância focal de acordo com o modo escolhido ao realizar o foco automático. O padrão será o Foco Próximo (4mm).

Nota:
Certifique-se de que a ordem das lentes no bico seja a mesma da tabela acima.
Caso contrário, o laser ficará desfocado ou com foco incorreto, e os resultados da gravação serão falhos ou de péssima qualidade.

Máquina >> Configurações de Hardware >> Próxima página >> Modo de Foco >> Selecione o que corresponde à ordem das suas lentes
