O rotativo é compatível apenas com lentes de campo de 110mm e 150mm.

Passo 1

Retire o cabo de conexão da caixa. Com a máquina desligada, insira uma extremidade no lado esquerdo da máquina.

Após conectar a outra extremidade ao rotativo, ligue o Promark.

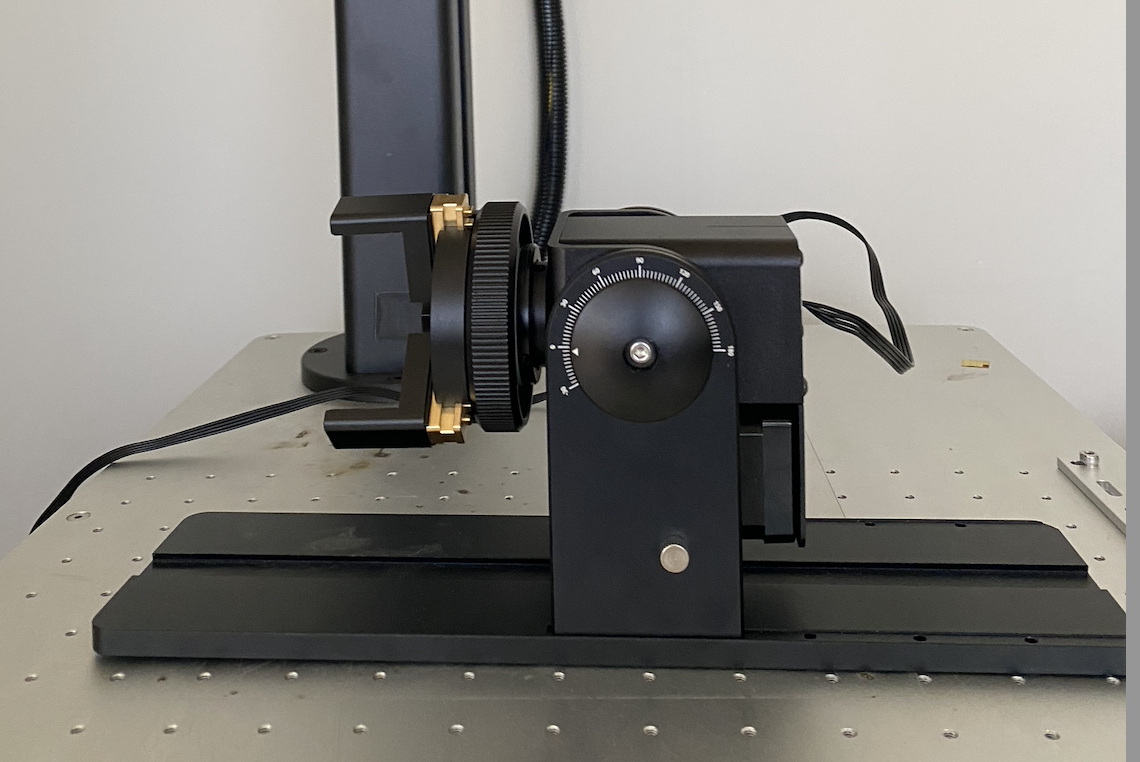

Mandril rotativo na posição normal.

截圖 2025-03-27 11.40.04.png

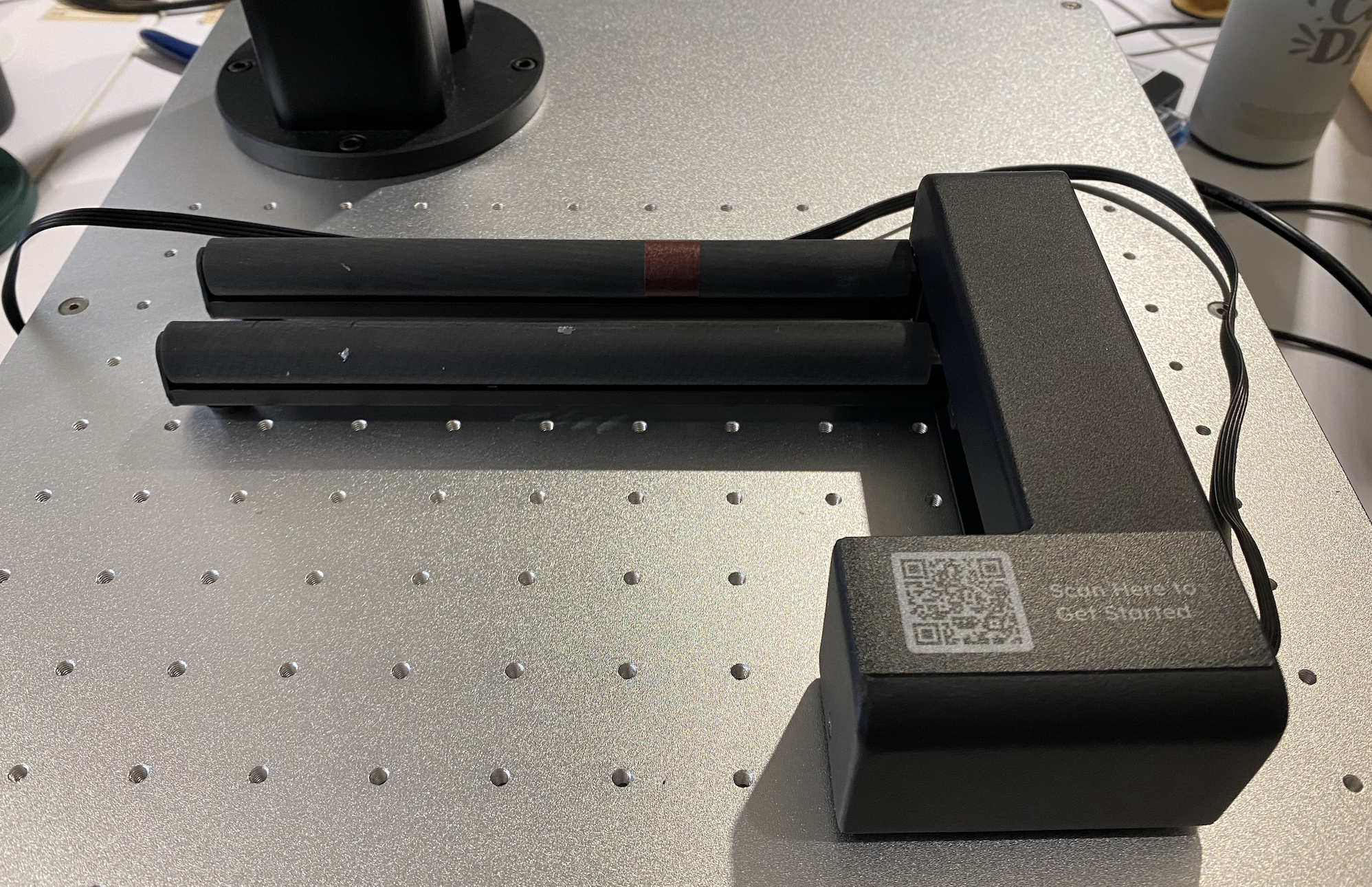

Rolo na posição normal.

截圖 2025-03-27 11.38.02.png

Nota: Se precisar virá-lo para a esquerda, ative a função 'Espelho' nas configurações do rotativo. Caso contrário, podem ocorrer erros de divisão de imagem.

Passo 2

Nas configurações do documento, ative o rotativo e clique no ícone de engrenagem à direita para acessar as configurações do rotativo.

截圖 2025-03-26 16.53.05.png

Passo 3

Selecione o rotativo em uso e configure suas configurações.

1. Insira a circunferência ou o diâmetro do objeto (apenas para mandril)

2. Ajuste a taxa de rotação para a operação do eixo rotativo.

3. Tamanho da divisão: O comprimento unitário de cada seção de gravação na imagem.

4. Tamanho da sobreposição: O comprimento de sobreposição entre cada seção.

5. Se o eixo rotativo estiver virado para a esquerda, a função espelho deve ser ativada.

Circunferência

Se a circunferência inserida for maior que a do objeto real, pode ocorrer sobreposição na área de gravação, possivelmente resultando em coloração irregular.
Se a circunferência inserida for menor que a do objeto real, podem surgir lacunas entre as seções do padrão.

Ao usar o mandril com objetos cônicos, recomenda-se inserir a circunferência média da área de gravação.

Tamanho da Divisão

Ao usar o rotativo Promark, a imagem será dividida em várias seções. Cada seção será marcada sequencialmente no objeto; em seguida, o rotativo girará para marcar a próxima seção, continuando em ciclo até que toda a imagem seja marcada.

O tamanho de cada seção é determinado pela configuração do tamanho da divisão.

Se o seu objeto tiver uma forma cônica ou irregular, usar um tamanho de seção menor pode reduzir lacunas ou desalinhamentos entre as seções.

Um tamanho de divisão maior pode reduzir o tempo necessário para a tarefa, mas pode afetar o resultado da gravação devido à maior variação da distância focal dentro de uma única unidade de comprimento.

Tamanho da Sobreposição

Para reduzir possíveis lacunas entre as seções, você pode definir uma sobreposição fixa no final de cada seção para minimizar espaços visíveis.

No entanto, esteja ciente de que se a sobreposição for muito grande, pode fazer com que as áreas sobrepostas do material recebam calor excessivo, resultando em uma linha horizontal visível.

＊O rotativo Promark suporta apenas gravação na direção X.
