2-4 Calibração da Câmera

⚠︎ Certifique-se de que o Beam Studio e o firmware do beamo II foram atualizados para a versão mais recente.

Descrição

Este artigo irá guiá-lo através do processo de calibração da câmera.


Quando a Calibração da Câmera é Necessária
1. Ao usar a máquina pela primeira vez.
2. Quando a máquina for realocada.
3. Quando houver discrepância entre a pré-visualização da câmera e a posição real de gravação.

Nota:
A calibração da câmera é necessária para o uso inicial da função de pré-visualização da câmera.

Etapa 1 - Confirmar a Versão do Beam Studio e do Firmware

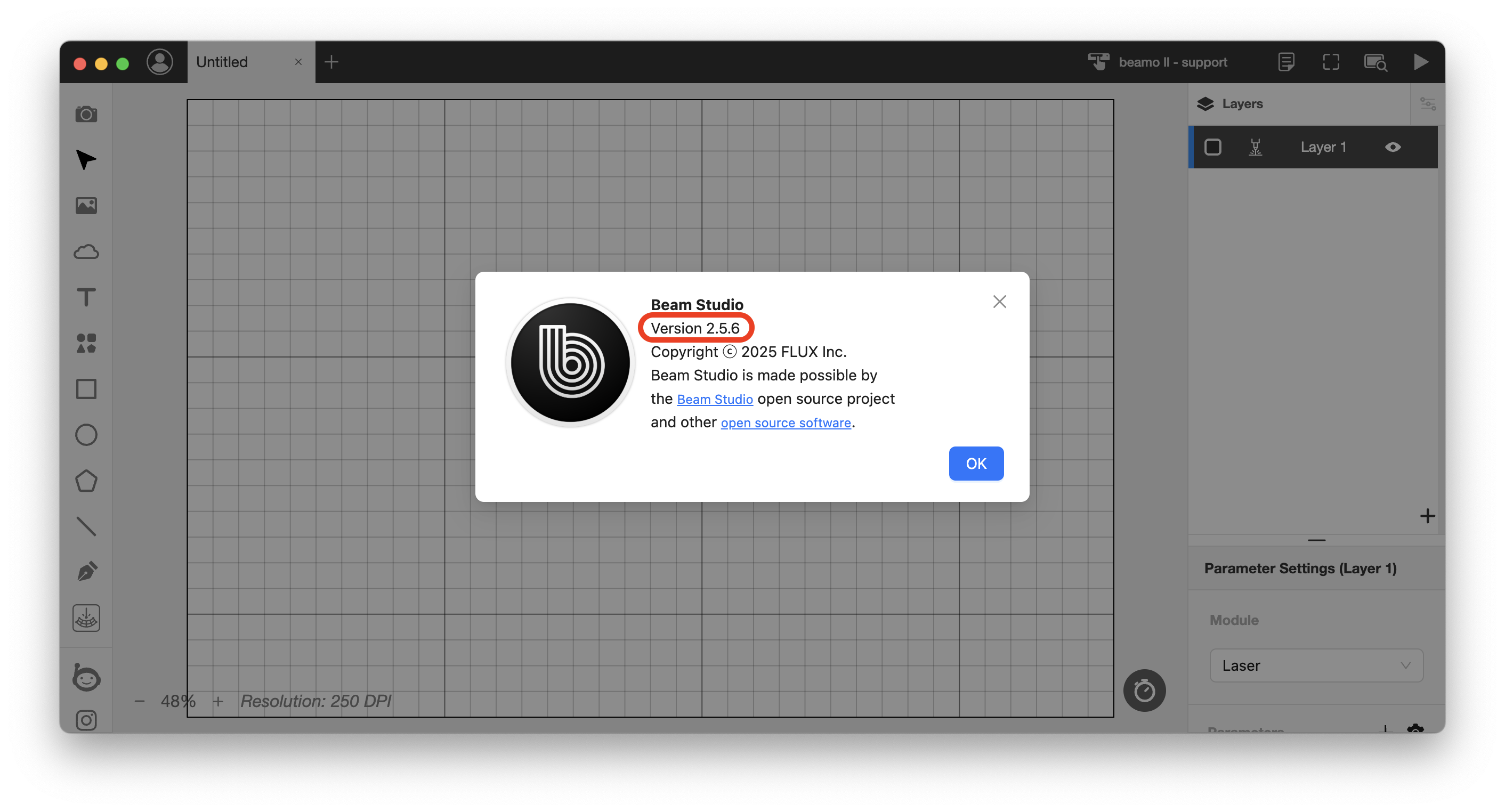

Versão de software necessária: Beam Studio 2.5.11 ou superior.

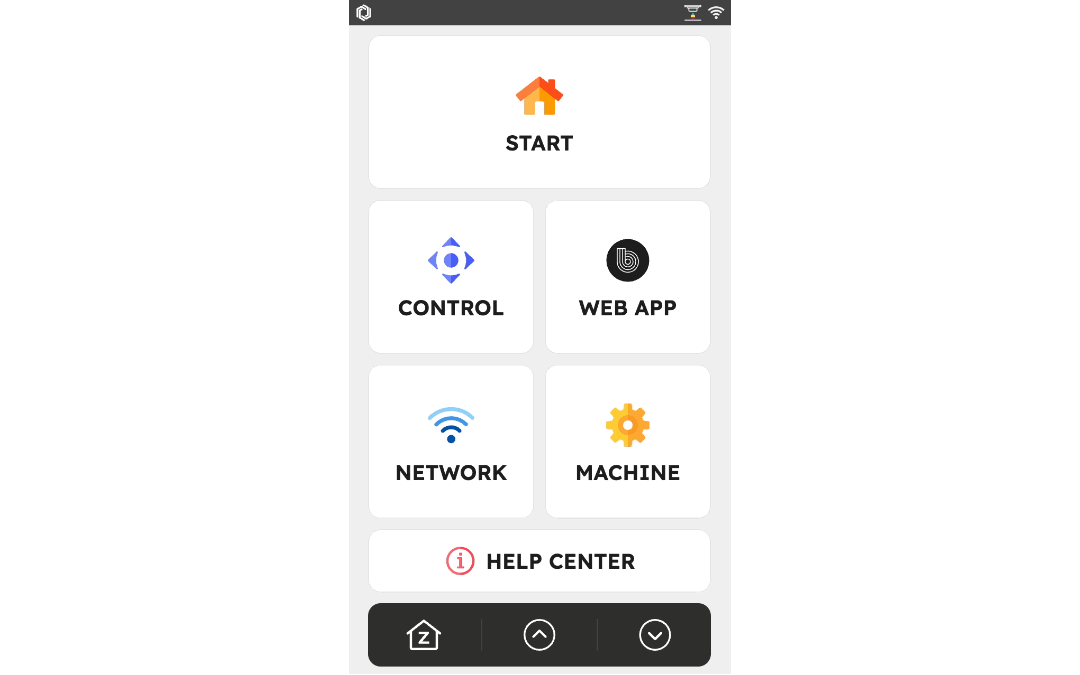

Versão de firmware necessária: 6.1.6 ou superior.

Etapa 2 - Preparação

Materiais a preparar:
Sobreponha e cole duas folhas de papel branco A4 para criar uma superfície que meça aproximadamente 19–28 cm de comprimento e 31–40 cm de largura, ou use uma placa de madeira de cor clara do mesmo tamanho.

Etapa 3 - Adicionar um Novo Projeto e Processar a Calibração da Câmera

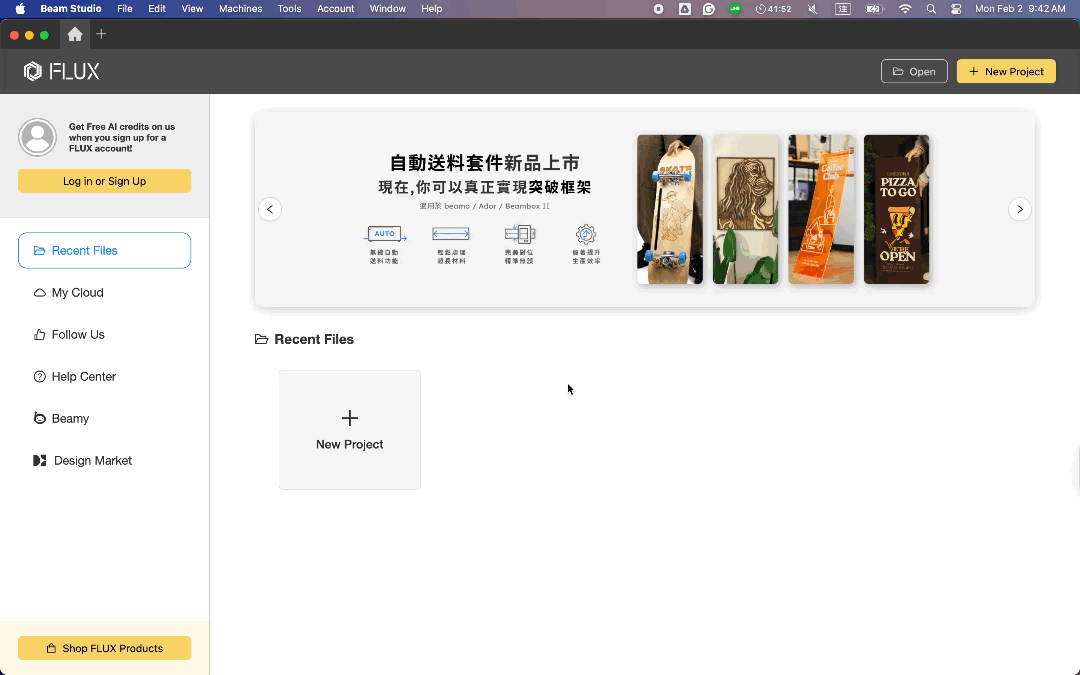

Adicione um novo projeto, selecione o nome da máquina que deseja usar e clique em "Calibrar Câmera".

Etapa 4 - Posicionar o Papel Branco

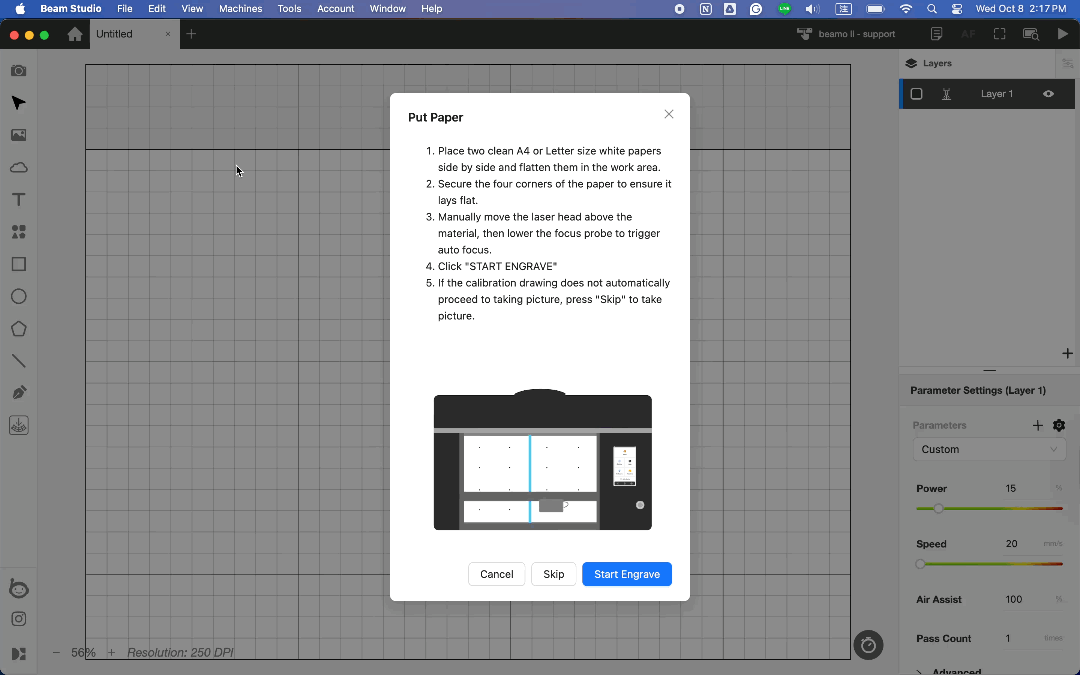

Posicione um papel A4 branco limpo no centro da área de trabalho e fixe-o prendendo os quatro cantos com fita adesiva.

Etapa 5 - Desenho da Imagem de Calibração

Clique em "INICIAR GRAVAÇÃO" para desenhar a imagem de calibração.

Etapa 6 - Alinhamento dos Pontos de Marcação

Amplie, reduza e ajuste a exposição da foto para alinhar os pontos marcadores vermelhos precisamente com os oito pontos desenhados.

Etapa 7 - Verificação dos Resultados da Calibração

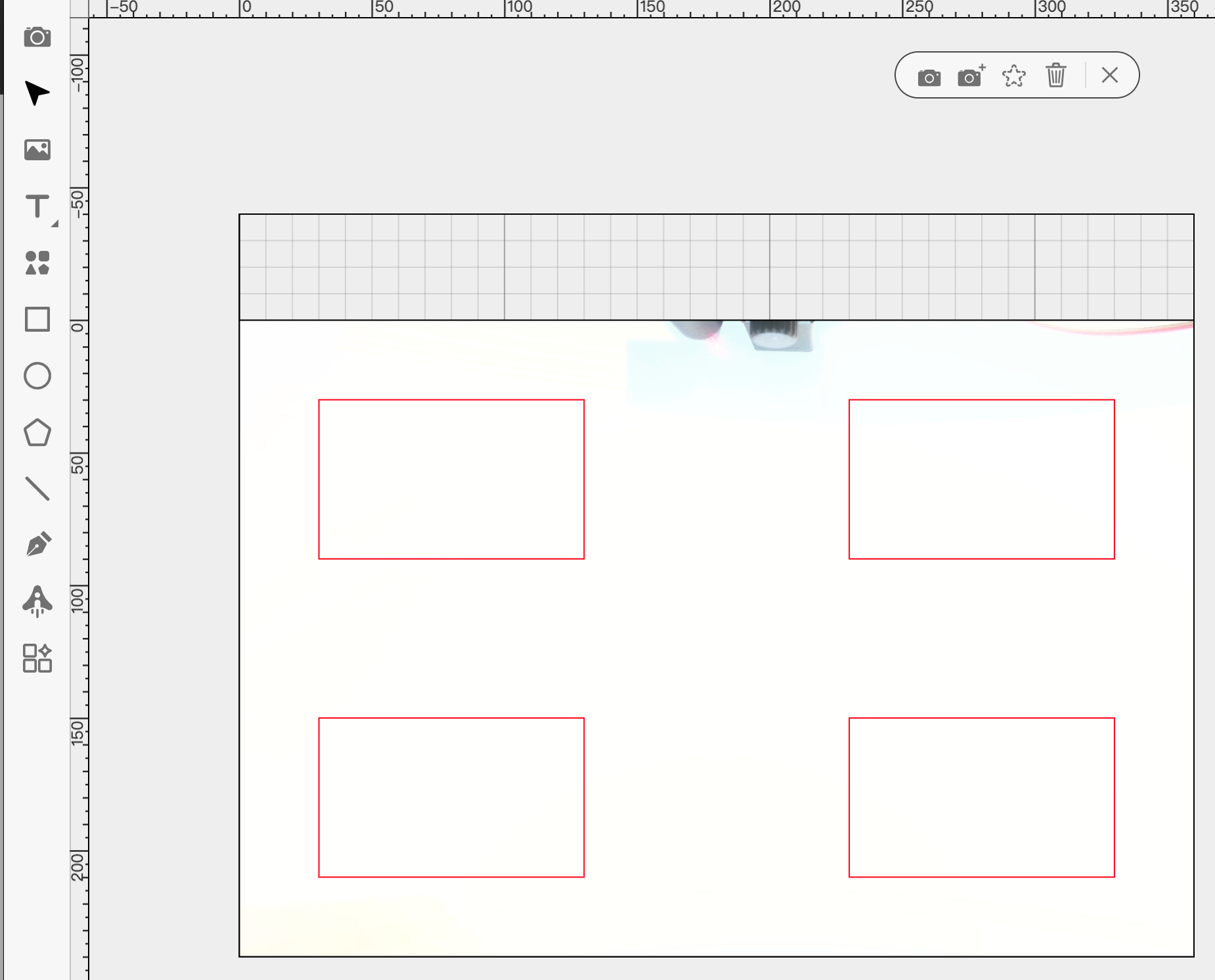

Desenhe quatro retângulos de acordo com as configurações a seguir e confirme se todos os quatro lados de cada retângulo estão totalmente alinhados com os pontos de marcação a laser.

Posições e dimensões:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Se os retângulos não estiverem alinhados corretamente com os pontos de marcação, reajuste o foco alterando a altura do material e realize a calibração da câmera novamente para garantir que a precisão do posicionamento seja restaurada.
