2-4 Calibração da Câmera

⚠︎ Antes de começar, certifique-se de que o Beam Studio e o firmware HEXA RF estejam atualizados para as versões mais recentes.

Descrição

Este artigo irá guiá-lo através do processo de calibração da câmera.



Quando a calibração da câmera é necessária
1. Ao usar a máquina pela primeira vez.
2. Após a máquina ter sido movida.
3. Quando houver discrepância entre a visualização da câmera e a posição real de gravação.

Observação:
A calibração da câmera é necessária antes de usar a função de visualização da câmera pela primeira vez após desembalar o equipamento.

Etapa 1 - Verificar as Versões do Software e Firmware

Versão do software necessária: Beam Studio 2.6.2 ou posterior

Versão do firmware necessária: 6.2.2 ou posterior

Etapa 2 - Preparar os Materiais

Materiais necessários (providenciar):
Papel branco A4 ou uma placa de cor clara de tamanho similar

Etapa 3 - Iniciar a Calibração da Câmera

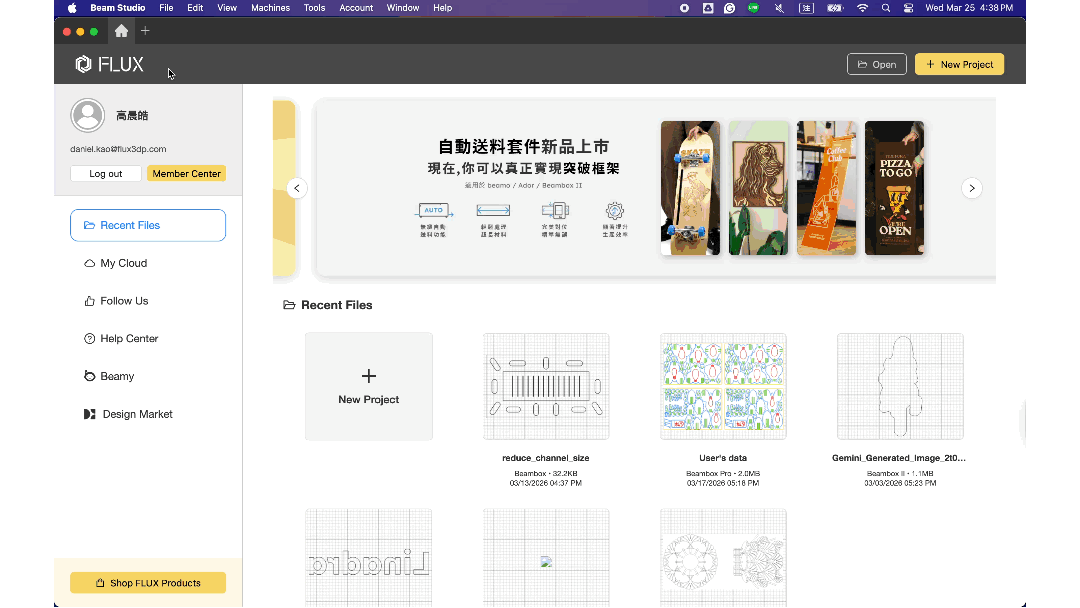

Crie um novo projeto, selecione a máquina a ser calibrada e clique em "Calibração" > "Calibração da Câmera"

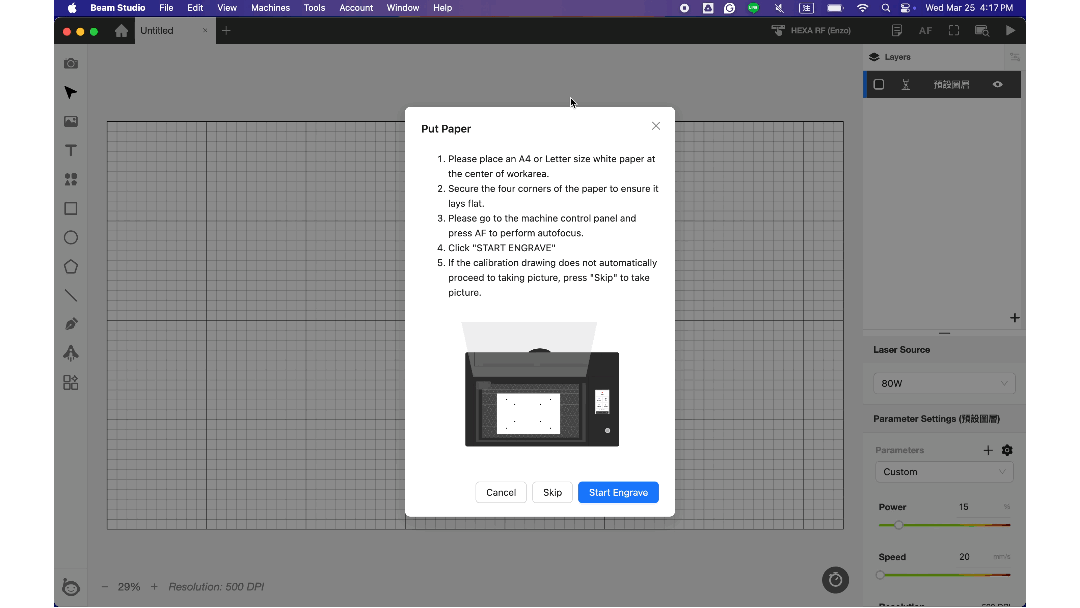

Etapa 4 - Posicionar o Papel Branco

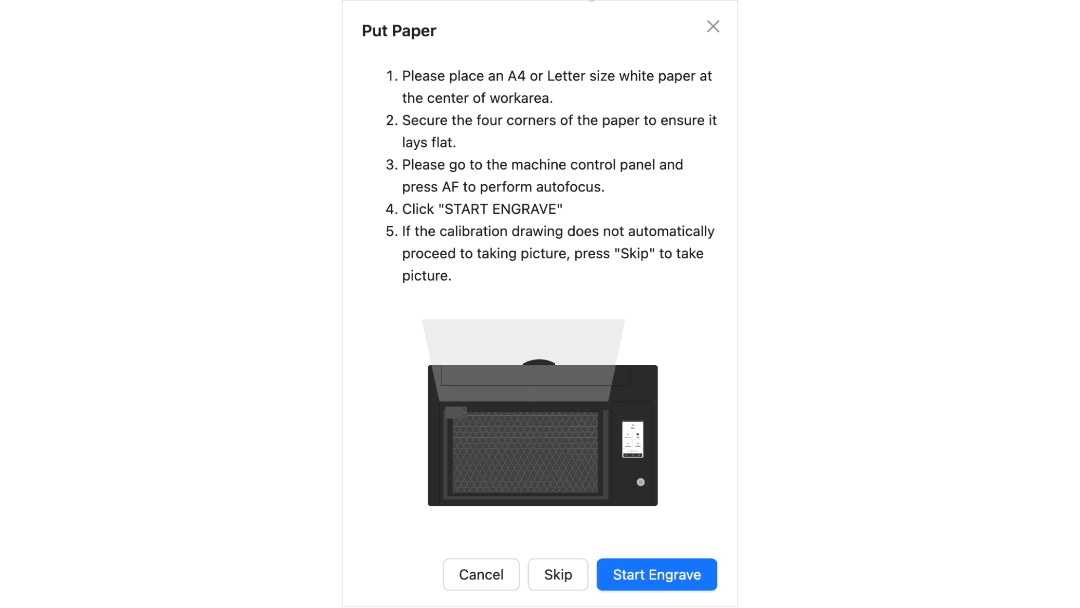

Coloque um papel branco A4 limpo no centro da área de trabalho e fixe os quatro cantos com fita adesiva.

Etapa 5 - Desenhar o Padrão de Calibração

Clique para iniciar o desenho do padrão de calibração

Etapa 6 - Alinhar os Marcadores

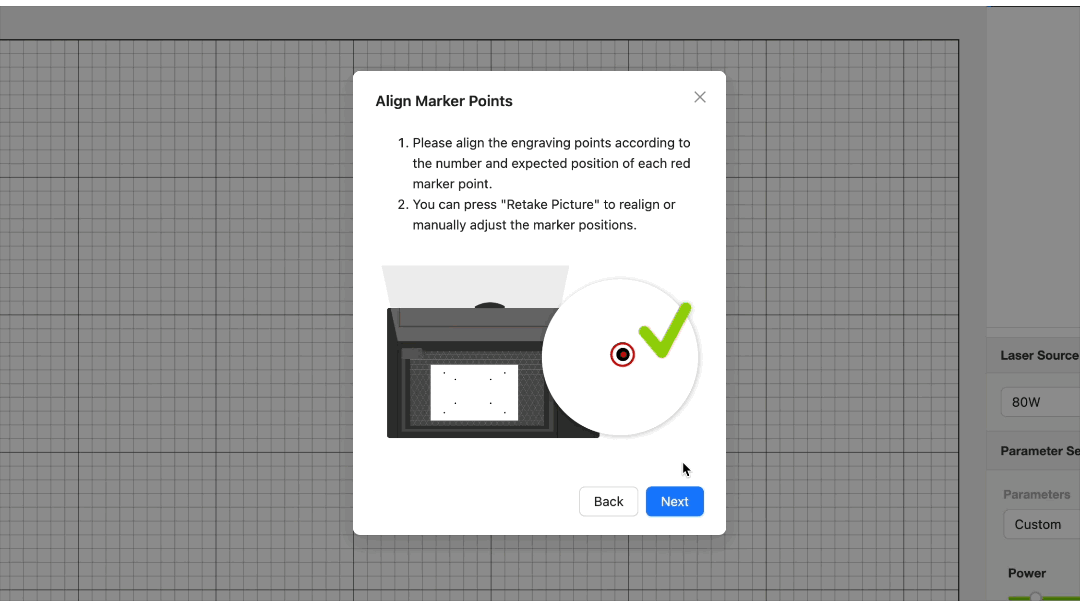

Você pode aumentar/diminuir o zoom e ajustar a exposição da imagem para verificar e mover os pontos marcadores vermelhos para que se sobreponham completamente aos oito pontos impressos

Se os marcadores aparecerem conforme mostrado abaixo e não estiverem no papel branco, siga os passos abaixo para ajustar.

a. Arraste a imagem para centralizar o padrão impresso de 8 pontos e clique em "Tirar Foto Novamente".

b. Ajuste manualmente todos os pontos marcadores
Consulte a ordem correta dos marcadores abaixo:

#END

Próximo passo: 2-5 Iniciar Gravação
