Beambox - Guia de Instalação do Módulo Rotativo 1.0

1. Instalação

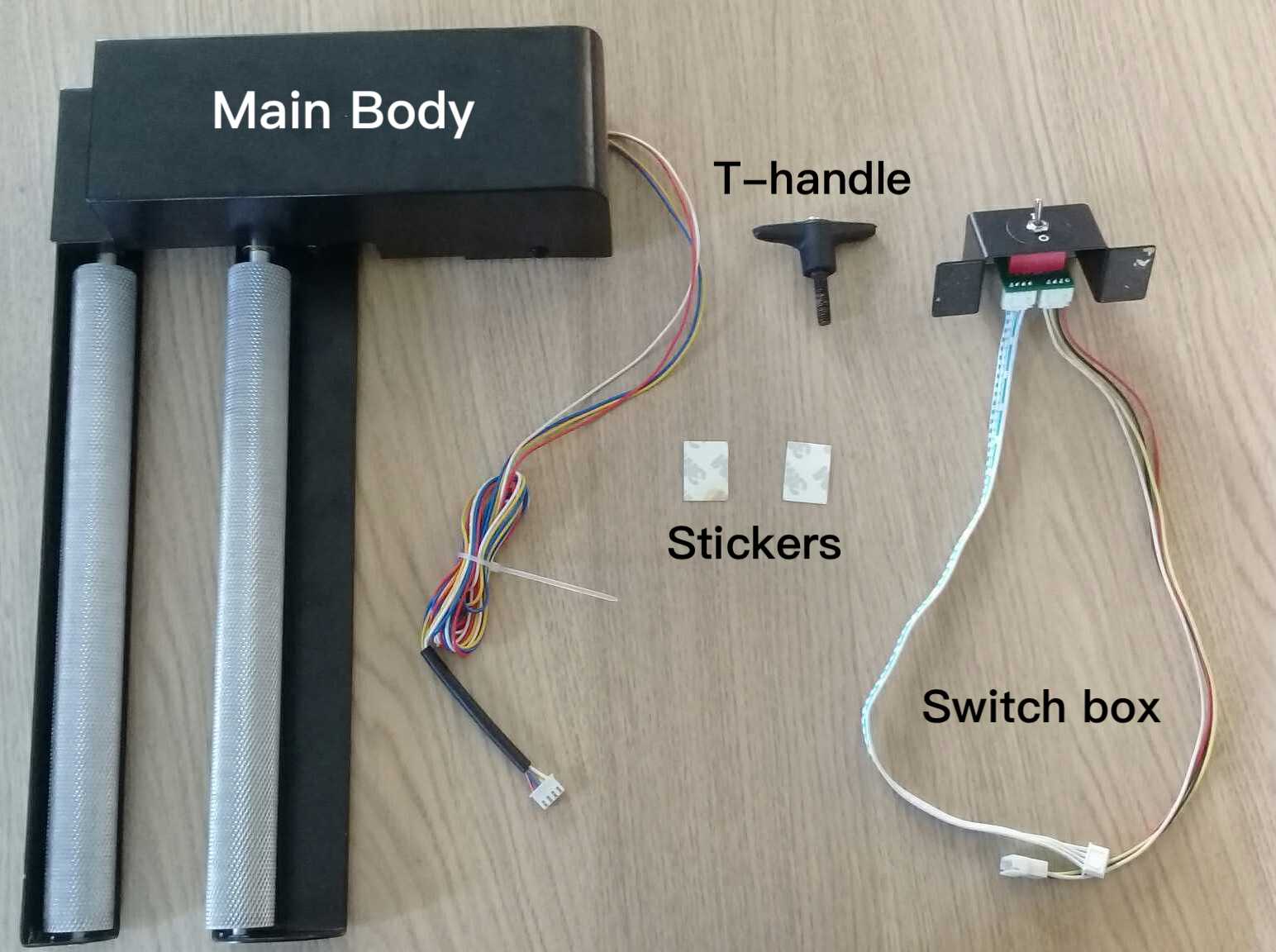

1.1 O Módulo Rotativo contém 4 itens - ocorpo principal, a manivela em T, a caixa de interruptores e 2 adesivos para a caixa de interruptores.

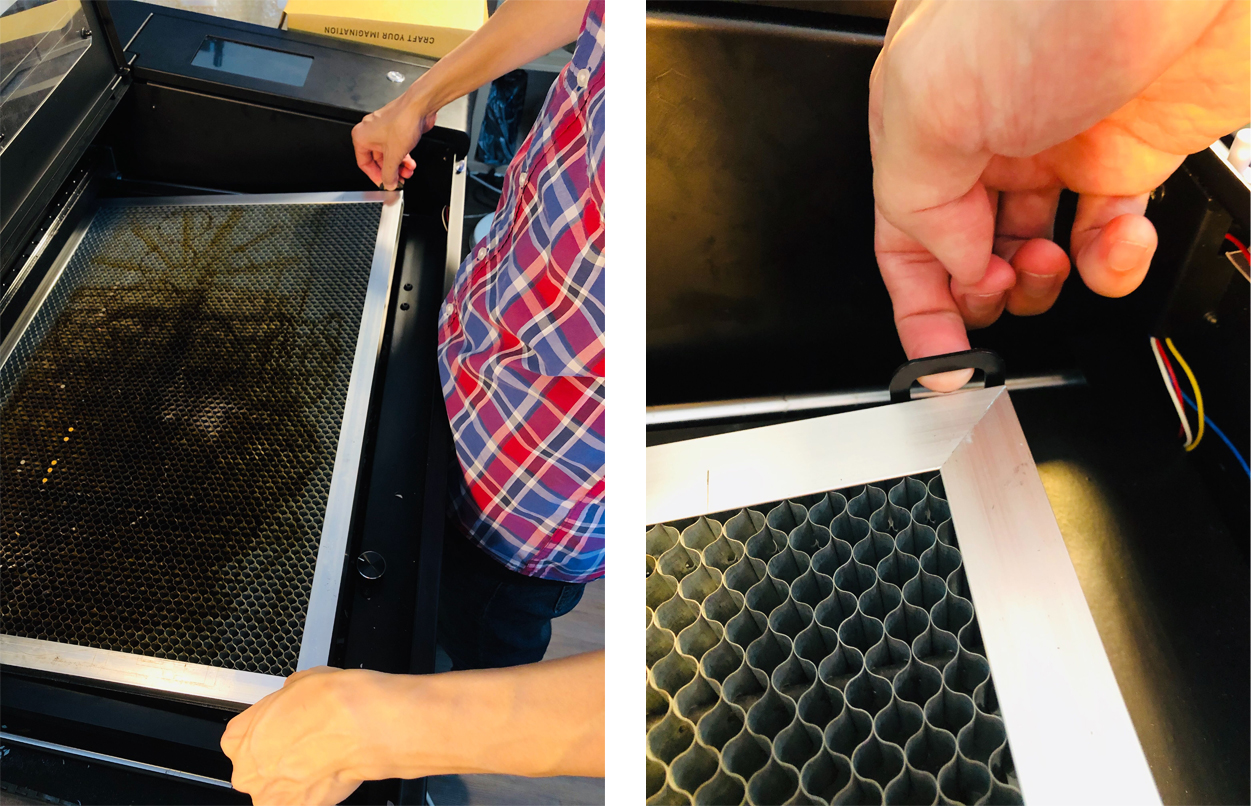

1.2 Remova a plataforma de colmeia levantando-a pelas abas.

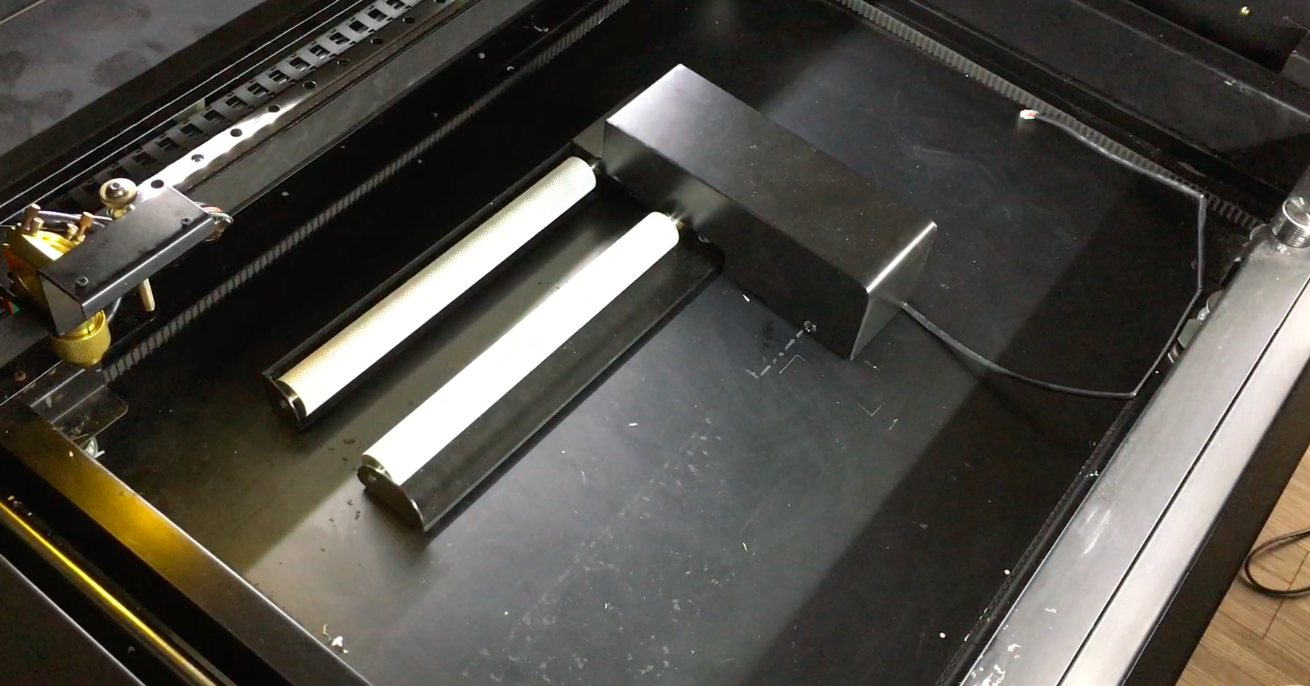

1.3 Posicione o corpo principal na máquina. As partes pretas do corpo principal devem ficar no lado direito.

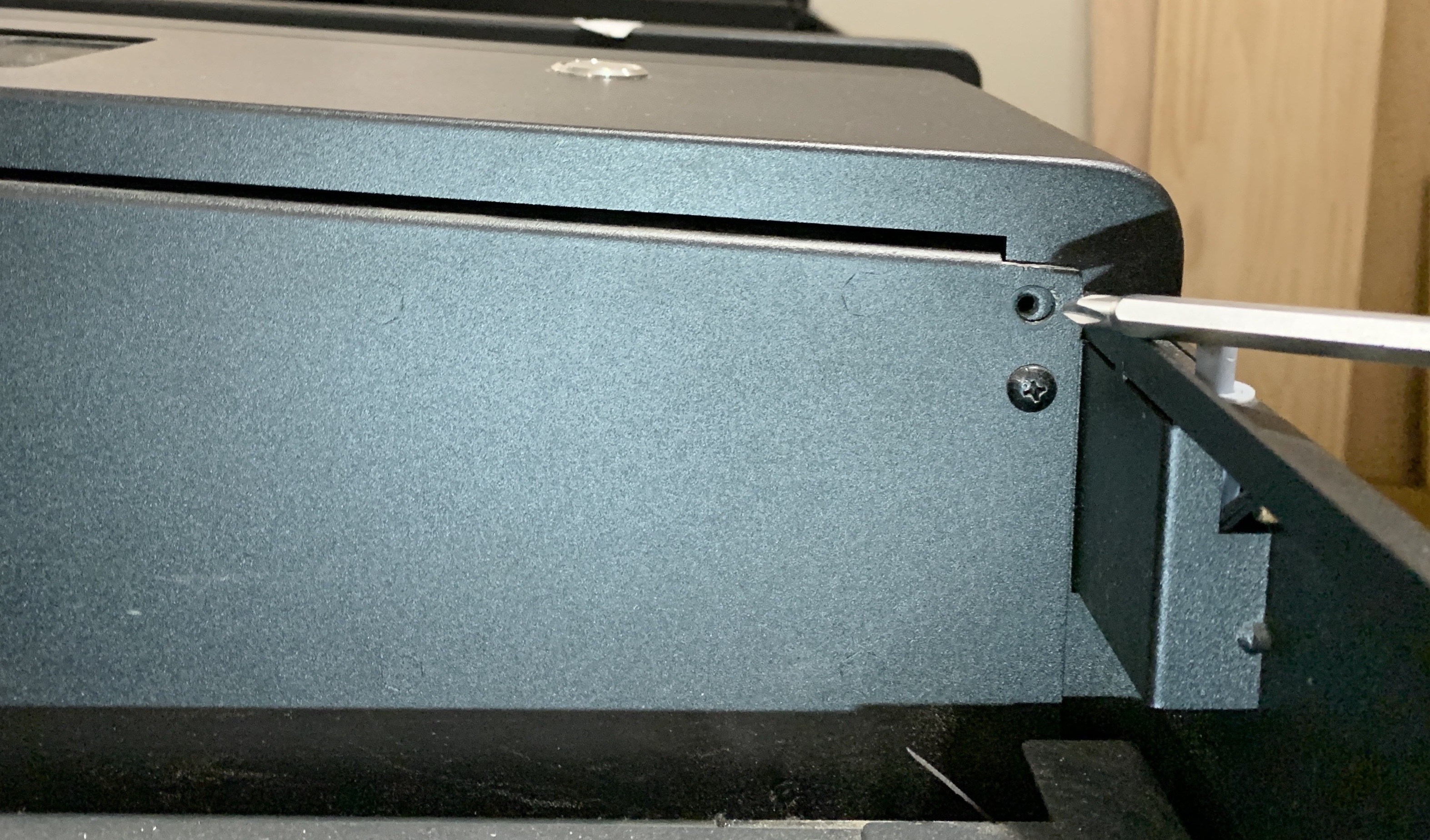

1.4 Remova o primeiro parafuso no lado esquerdo da tampa direita e abra-a.

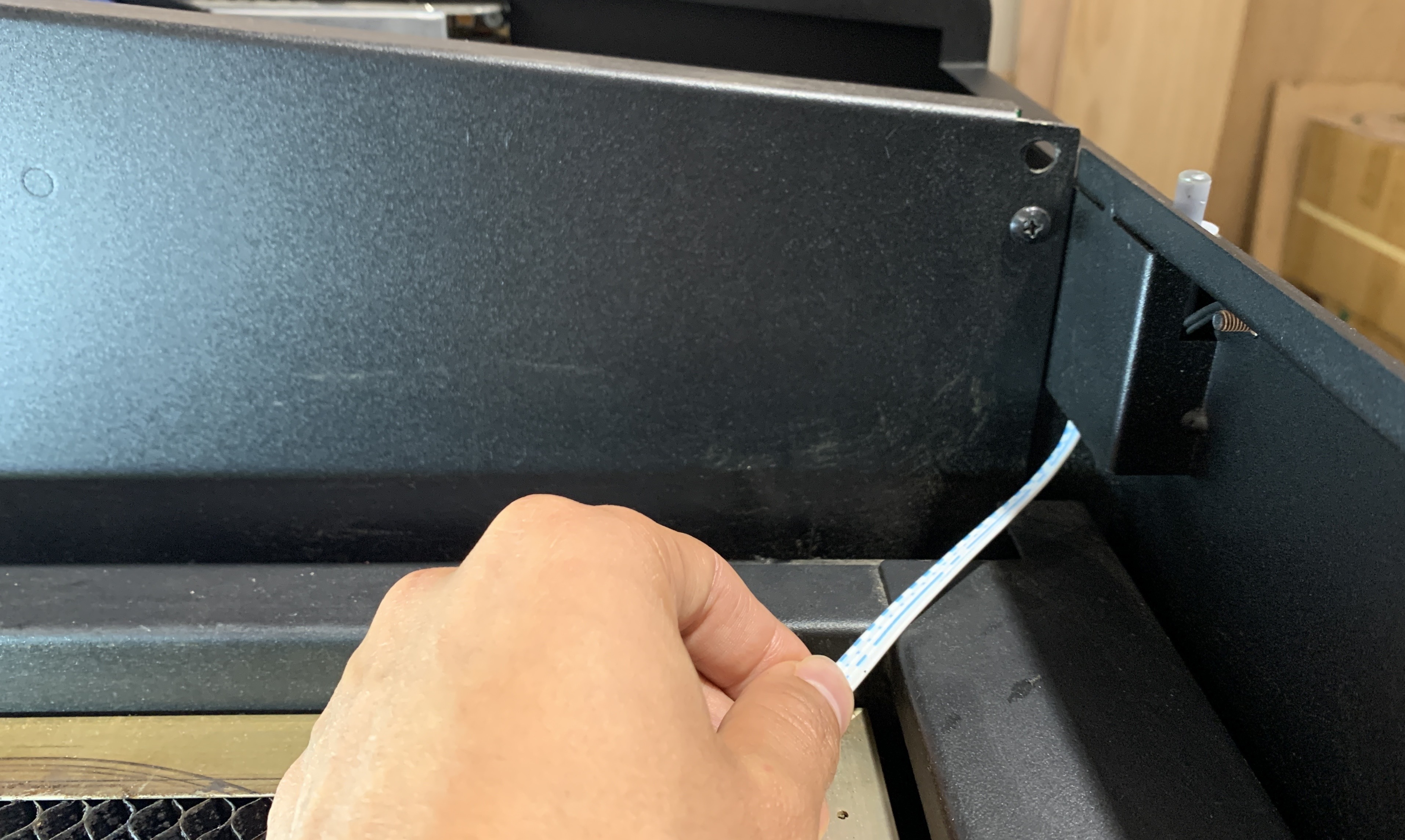

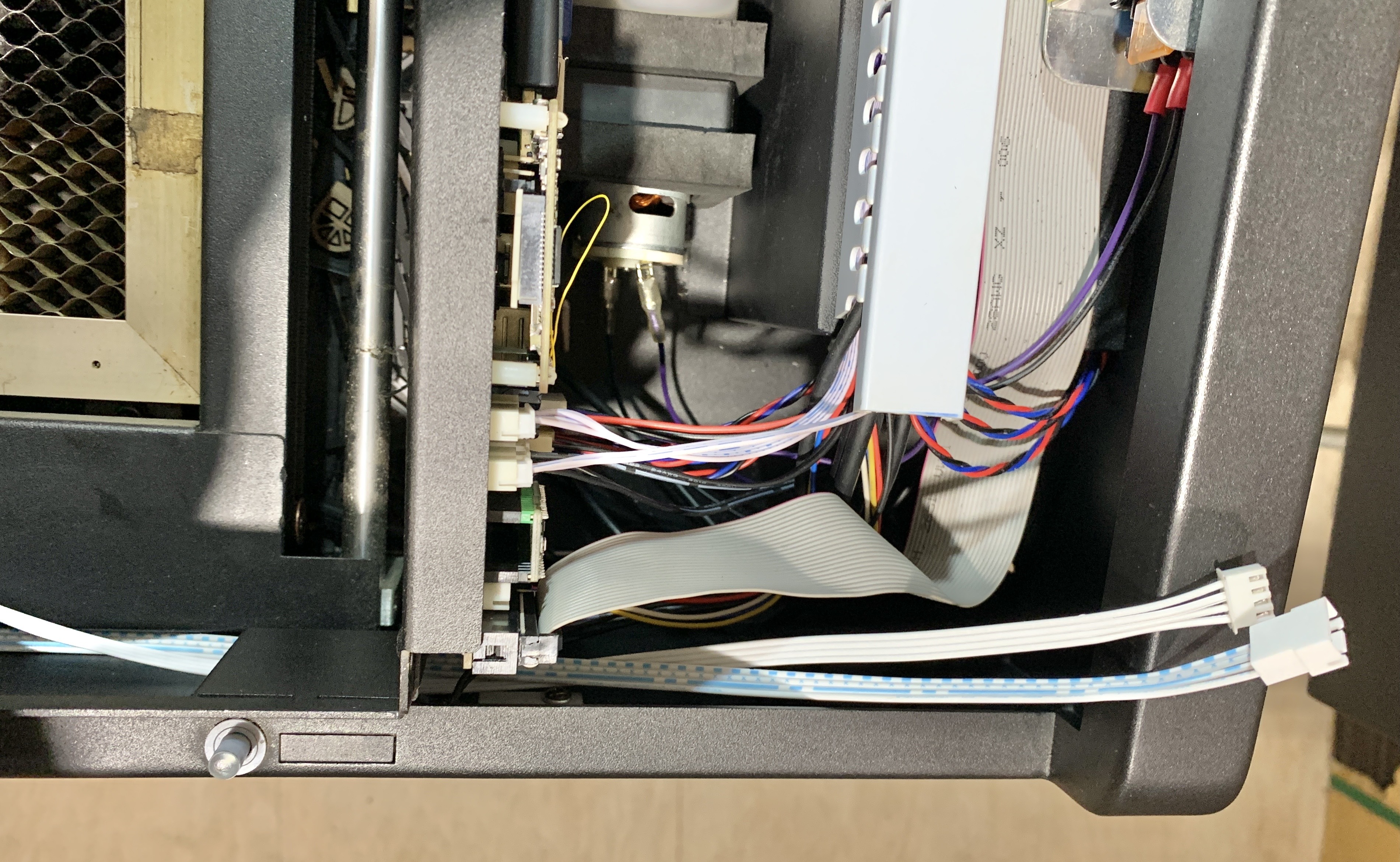

1.5 Passe os dois cabos da caixa de interruptores através do orifício na parte superior da divisória.

*Para algumas máquinas de versões anteriores, é necessário passar os dois cabos da caixa de interruptores pelo orifício na parte inferior.

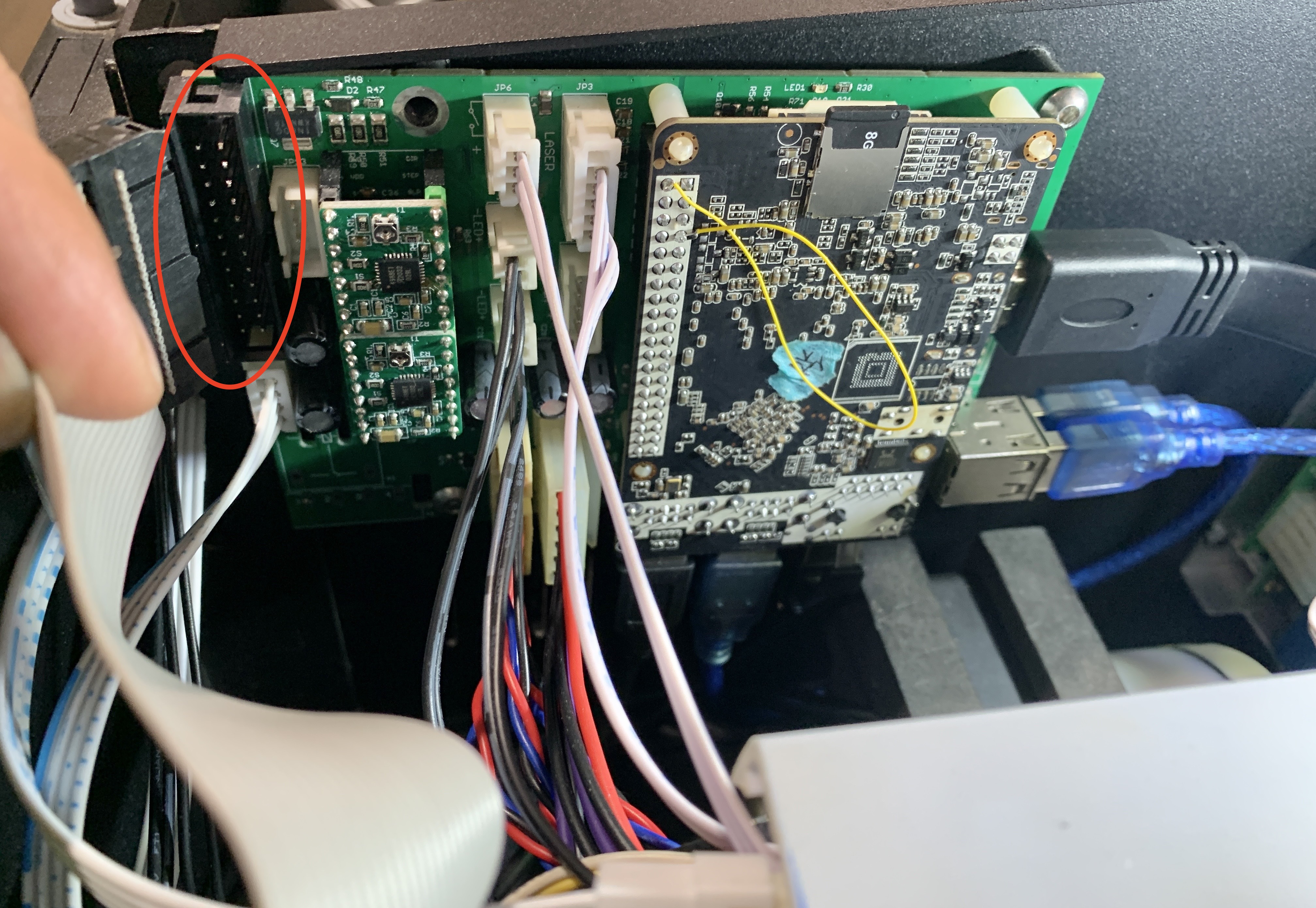

1.6 Desconecte a placa do plotter e o cabo do motor Y indicados no círculo da placa principal.

*Consulte a versão da placa-mãe na imagem abaixo se o número de série da máquina for posterior a FBB1CT2220001 / FBB1PT2220001.

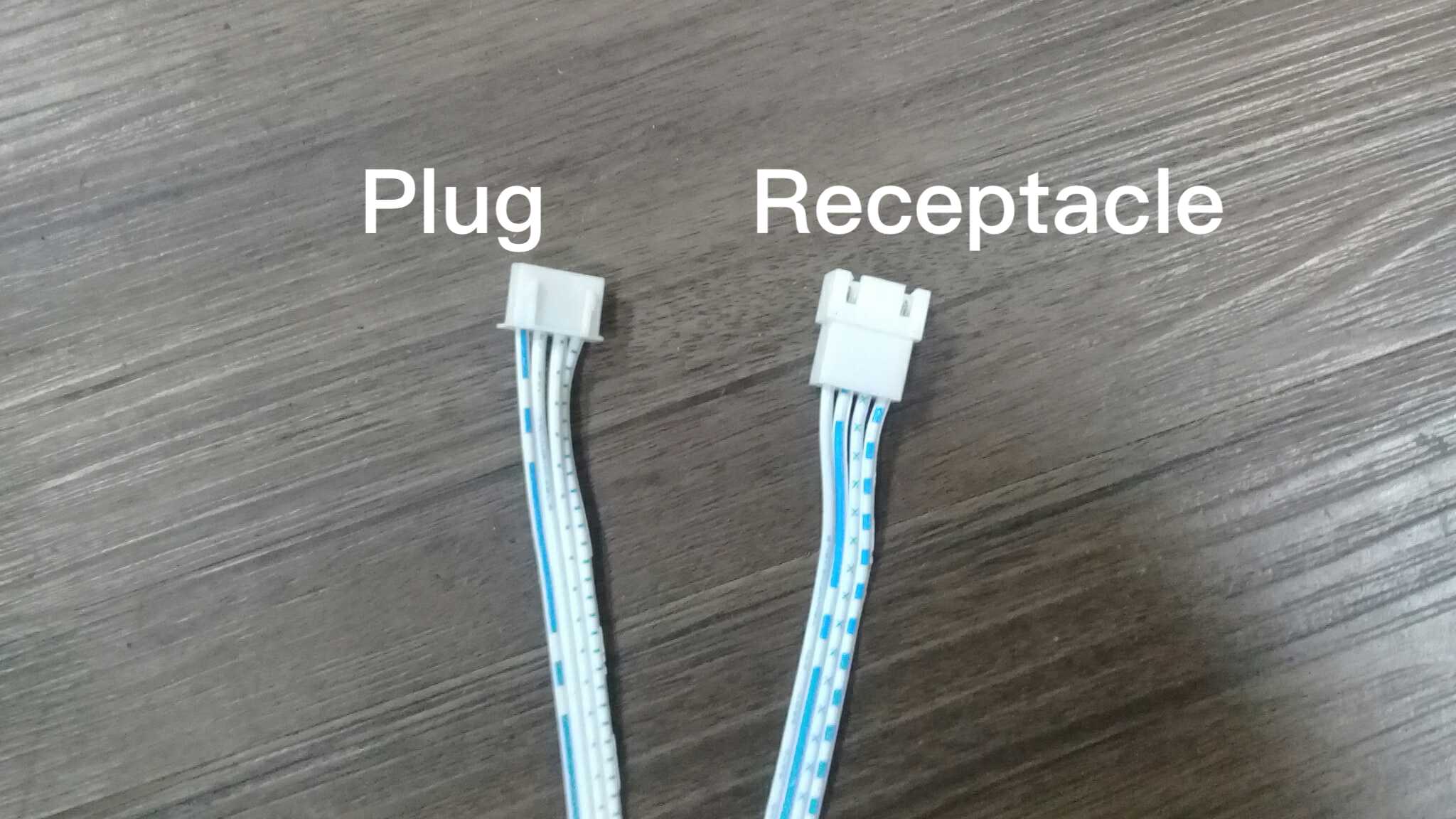

1.7 A caixa de interruptores possui 2 cabos. Um é um conector macho e o outro é um receptáculo fêmea.

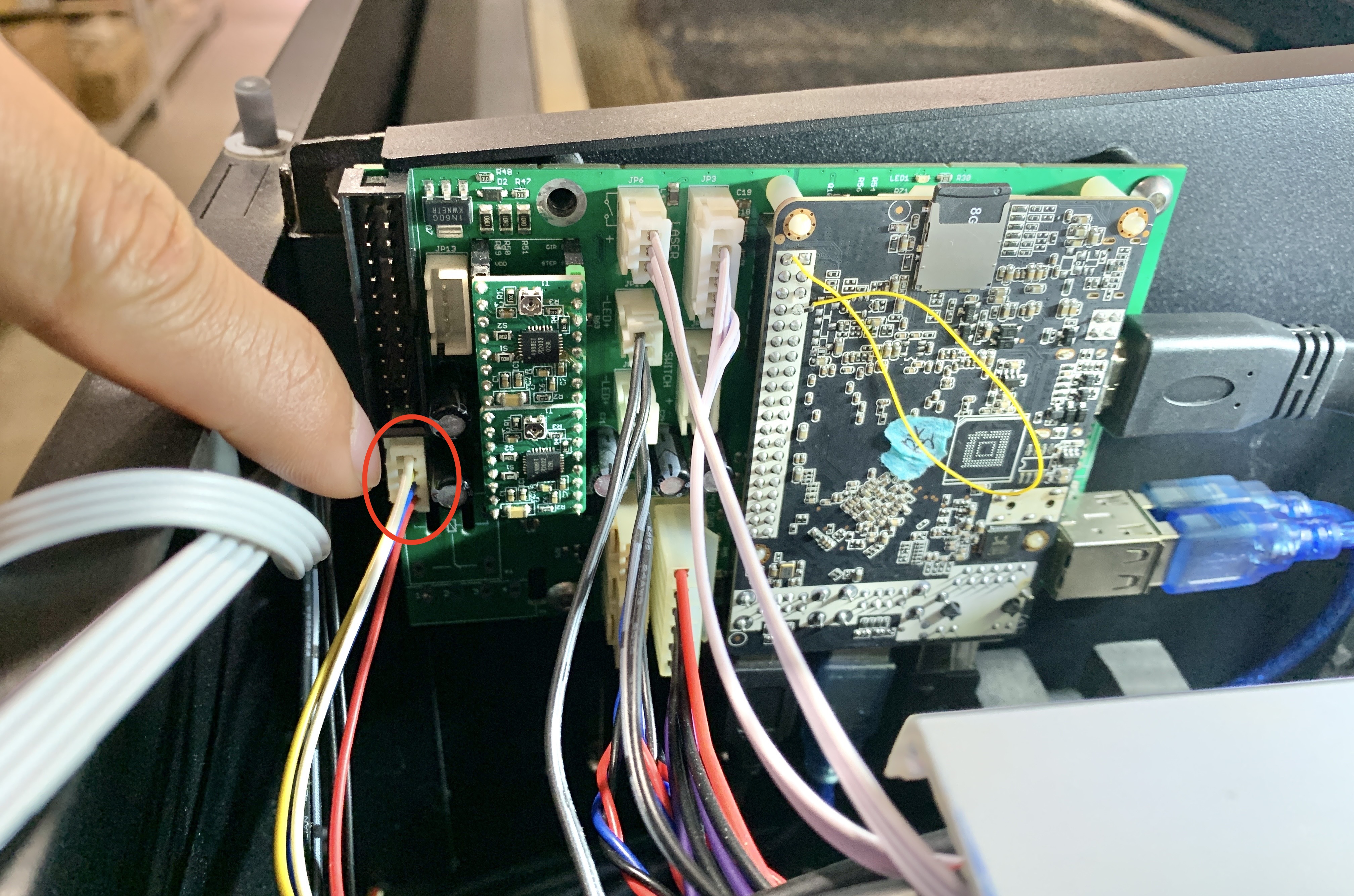

1.8 Insira o cabo do conector macho da caixa de interruptores na porta do motor do eixo Y na placa principal.

1.9 Conecte o cabo do motor Y que você desconectou da placa principal ao cabo do receptáculo fêmea da caixa de interruptores.

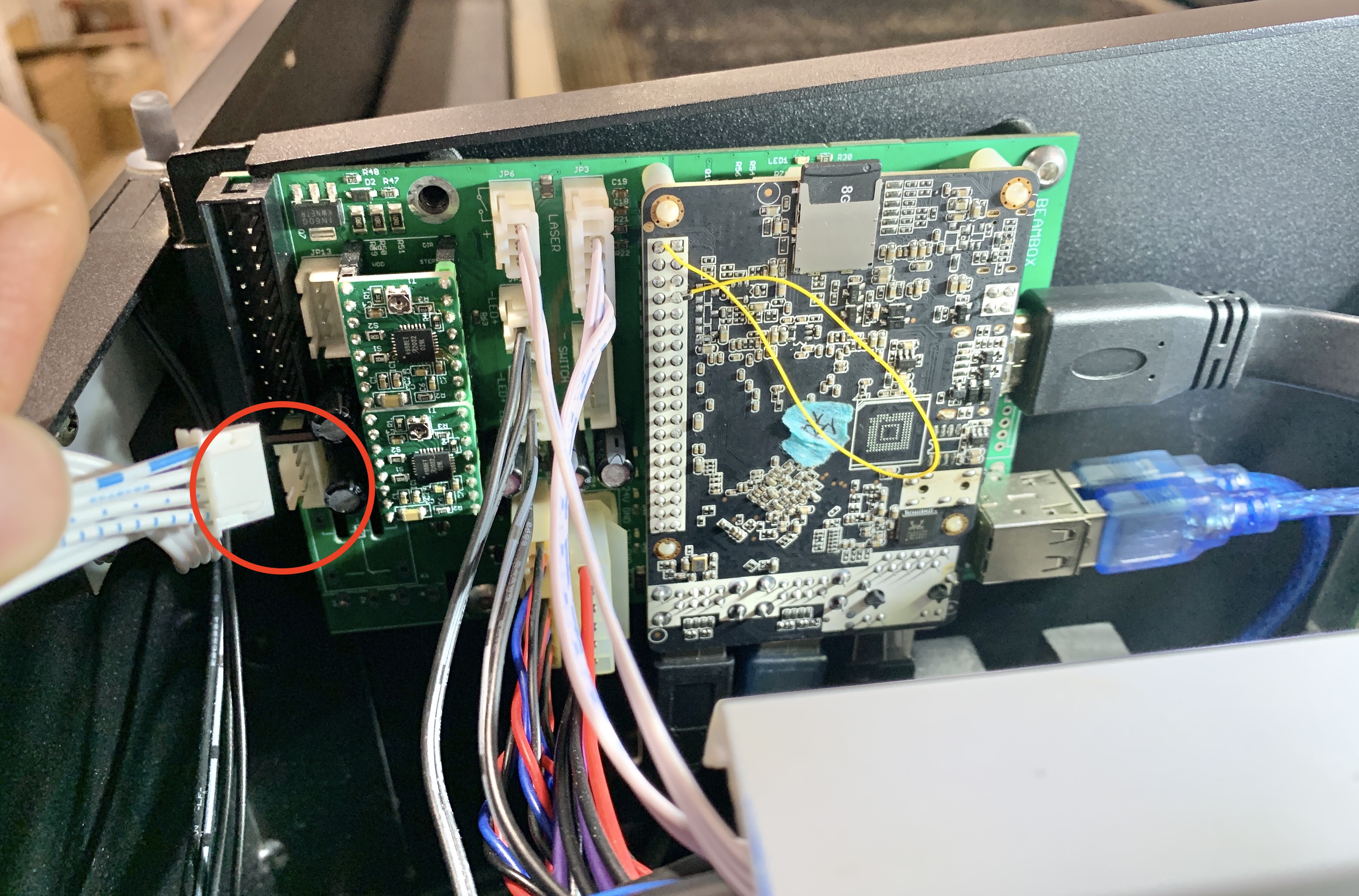

1.10 Conecte o cabo da placa do plotter.

*Verifique novamente se todos os cabos estão corretamente conectados.

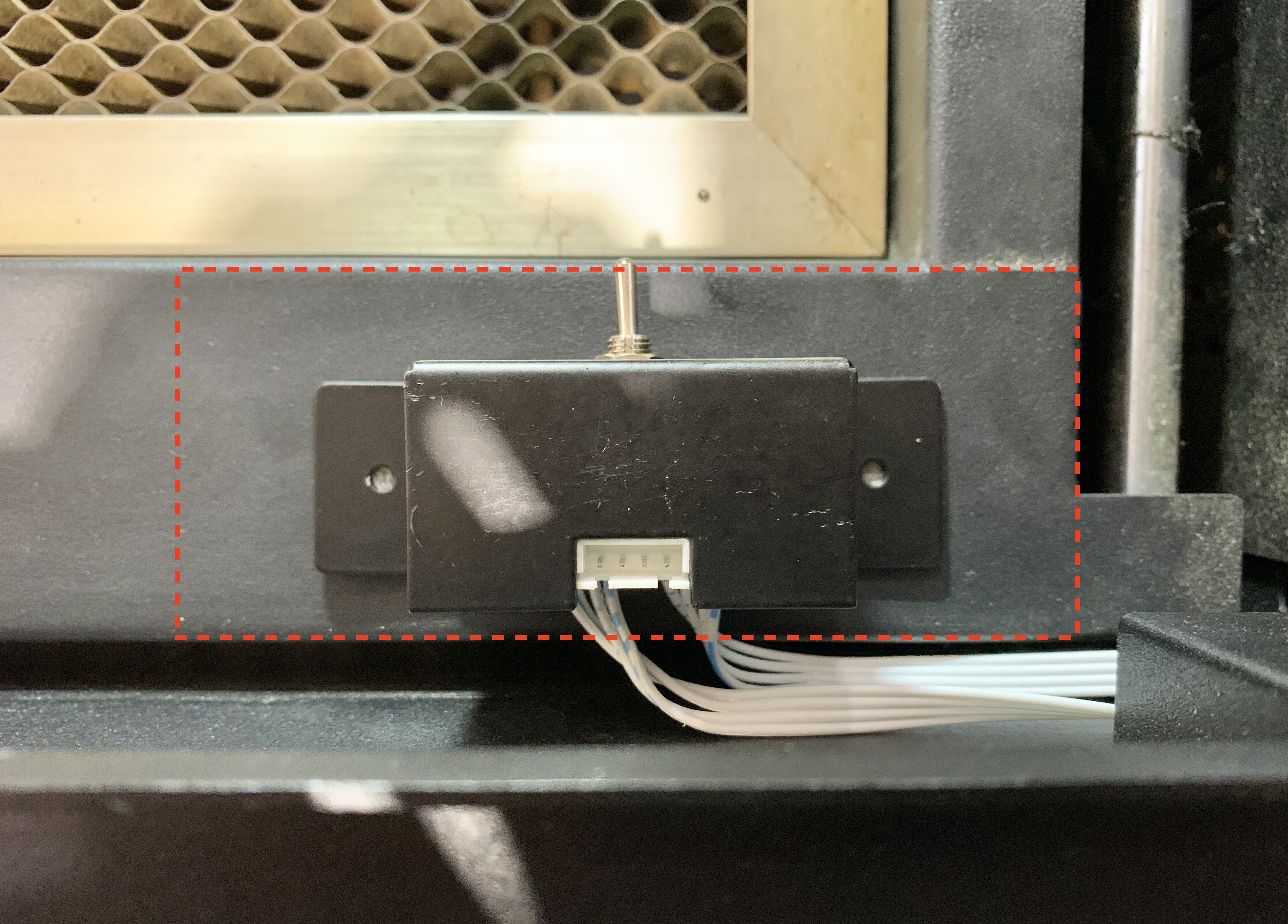

1.11 Cole os adesivos na caixa de interruptores e fixe-a no canto inferior direito da câmara.

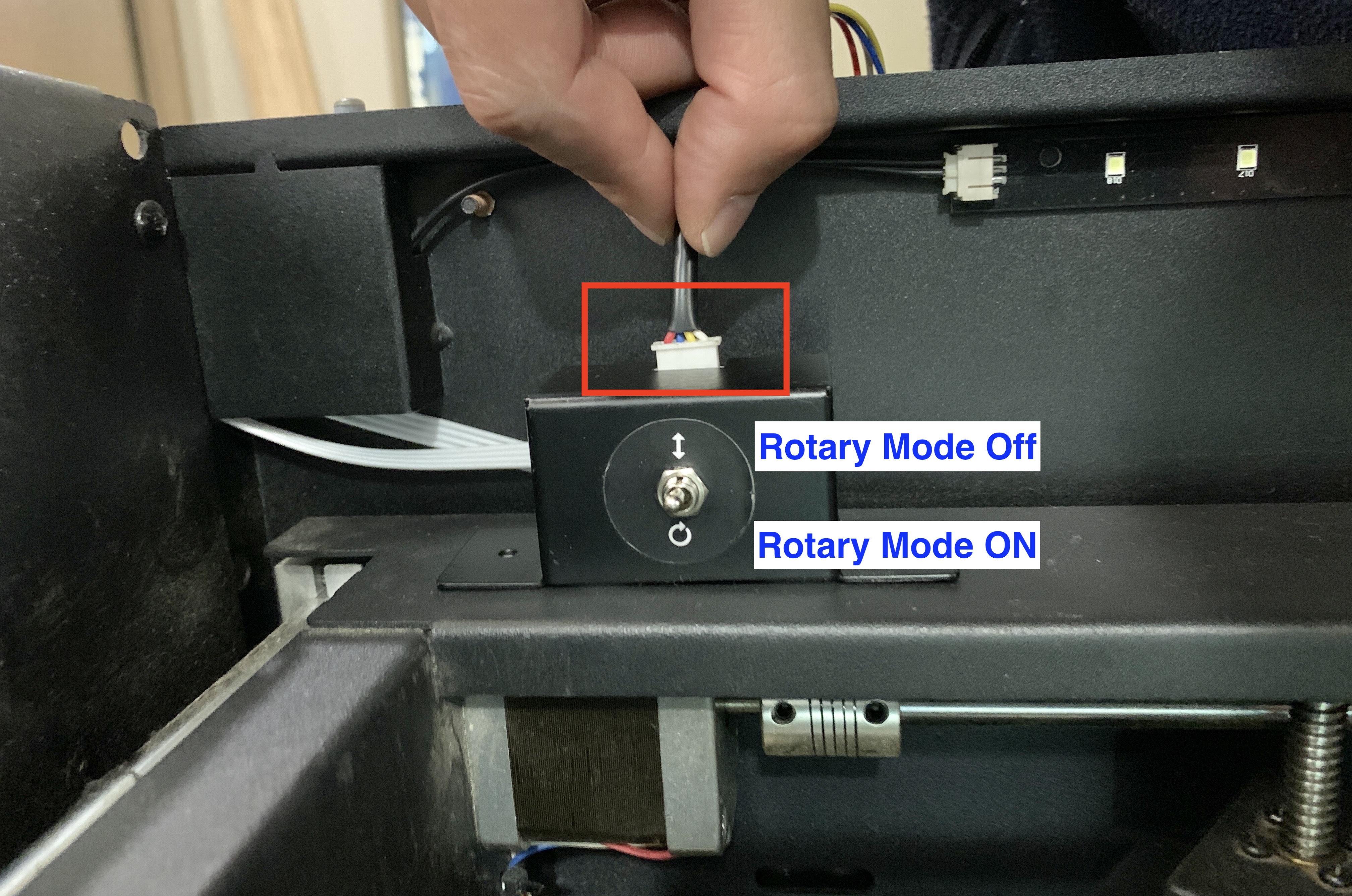

1.12 Insira o cabo preto do corpo principal na caixa de interruptores. Mantenha o interruptor na posição desligada (↕) até que seja solicitado a ligá-lo.

1.13 Instale a alça em T no lado direito do corpo principal.

 1.14 Certifique-se de que o interruptor da função rotativa esteja na posição desligada. Ligá-lo antes de ser solicitado pode gerar códigos de erro confusos.

2. Configuração

2.1  Atualize o Firmware para a versão mais recente. Aqui está o guia para a atualização do firmware.

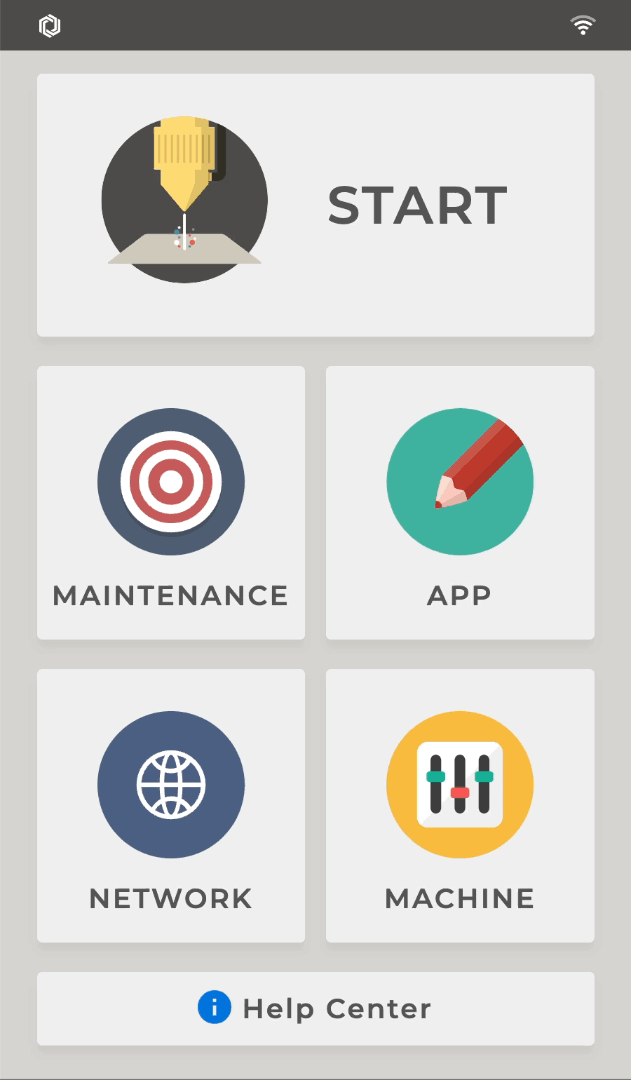

2.2 Configure as definições rotativas no painel da máquina: MÁQUINA > Configurações de Hardware > Configuração Rotativa > Rotativa 1.0 > OK.

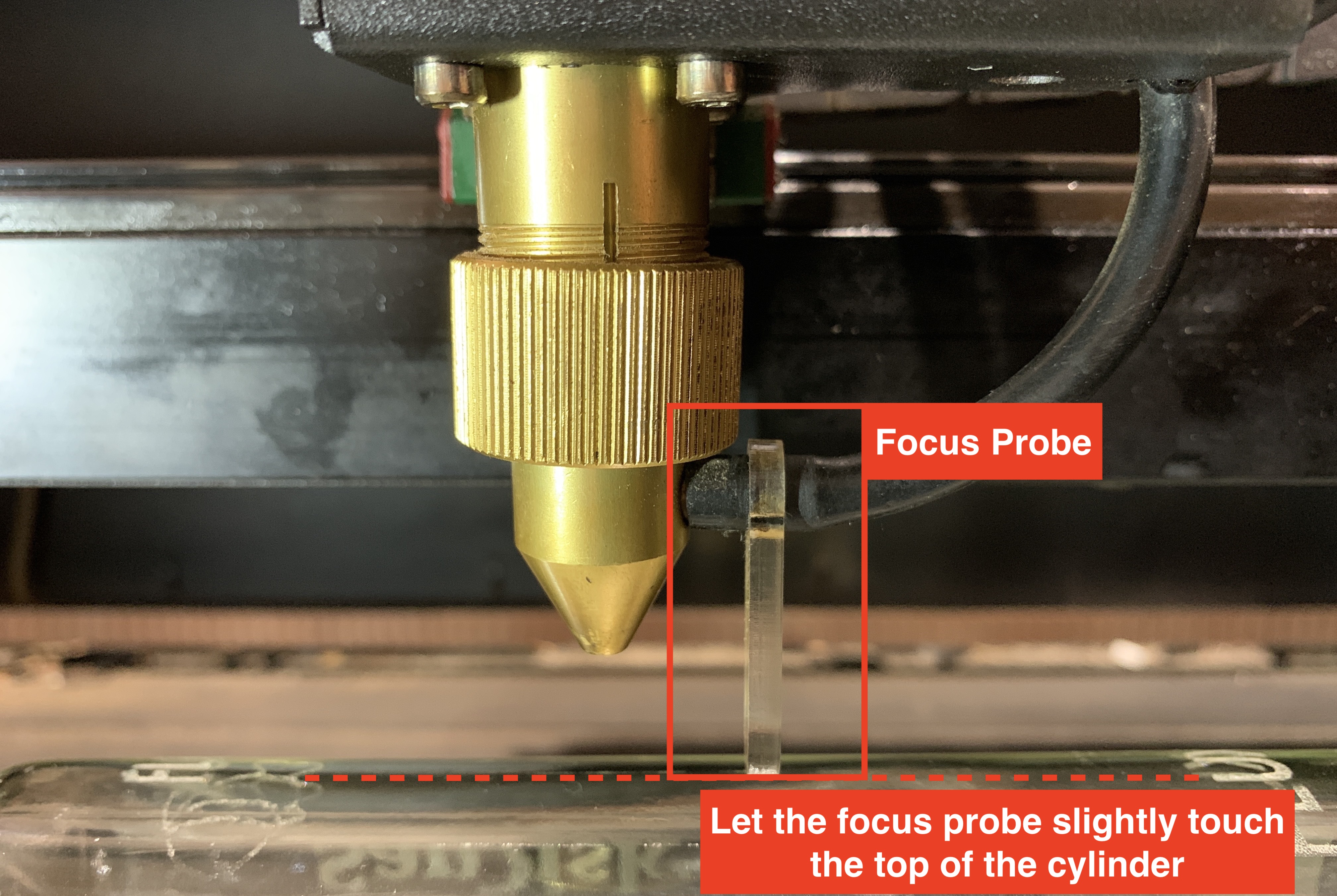

2.3 Posicione o cilindro entre os dois roletes. Ajuste a distância entre os roletes para que a parte superior do cilindro toque a sonda de focalização. Fixe a distância apertando a alça em T.

 2.4 Use a visualização da câmera e arraste a linha azul para o centro do objeto. Mantenha o coloque o interruptor na posição de setas duplas (↕) ao usar a visualização da câmera.

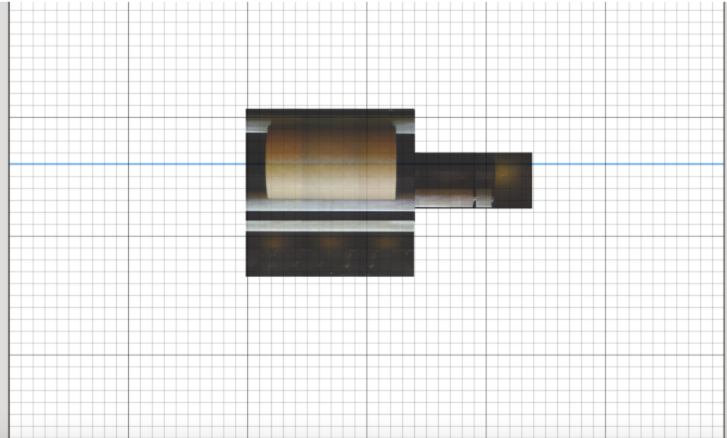

2.5 Como as partes do cilindro não estão todas no plano focal, você verá o resultado da visualização com uma queda. Clique novamente no cursor da câmera na parte superior do objeto.

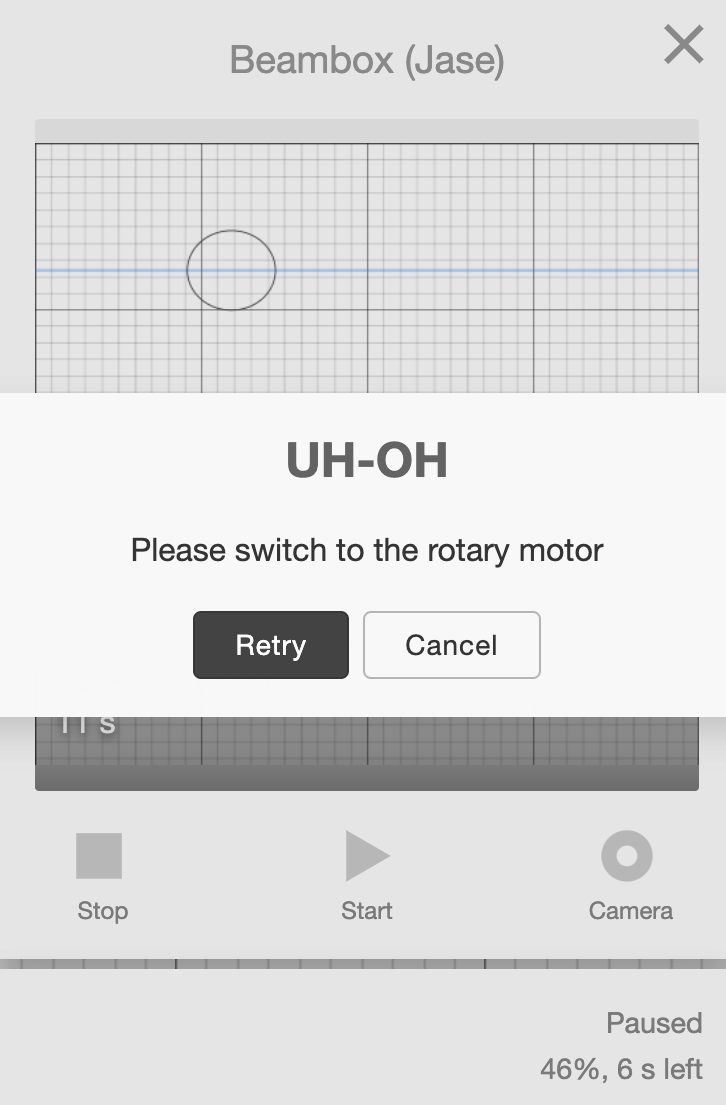

2.6 Após clicar em iniciar, um lembrete solicitará que você ligue o módulo rotativo (↻).

2.7 Feche a tampa e clique em INICIAR para continuar o trabalho.
