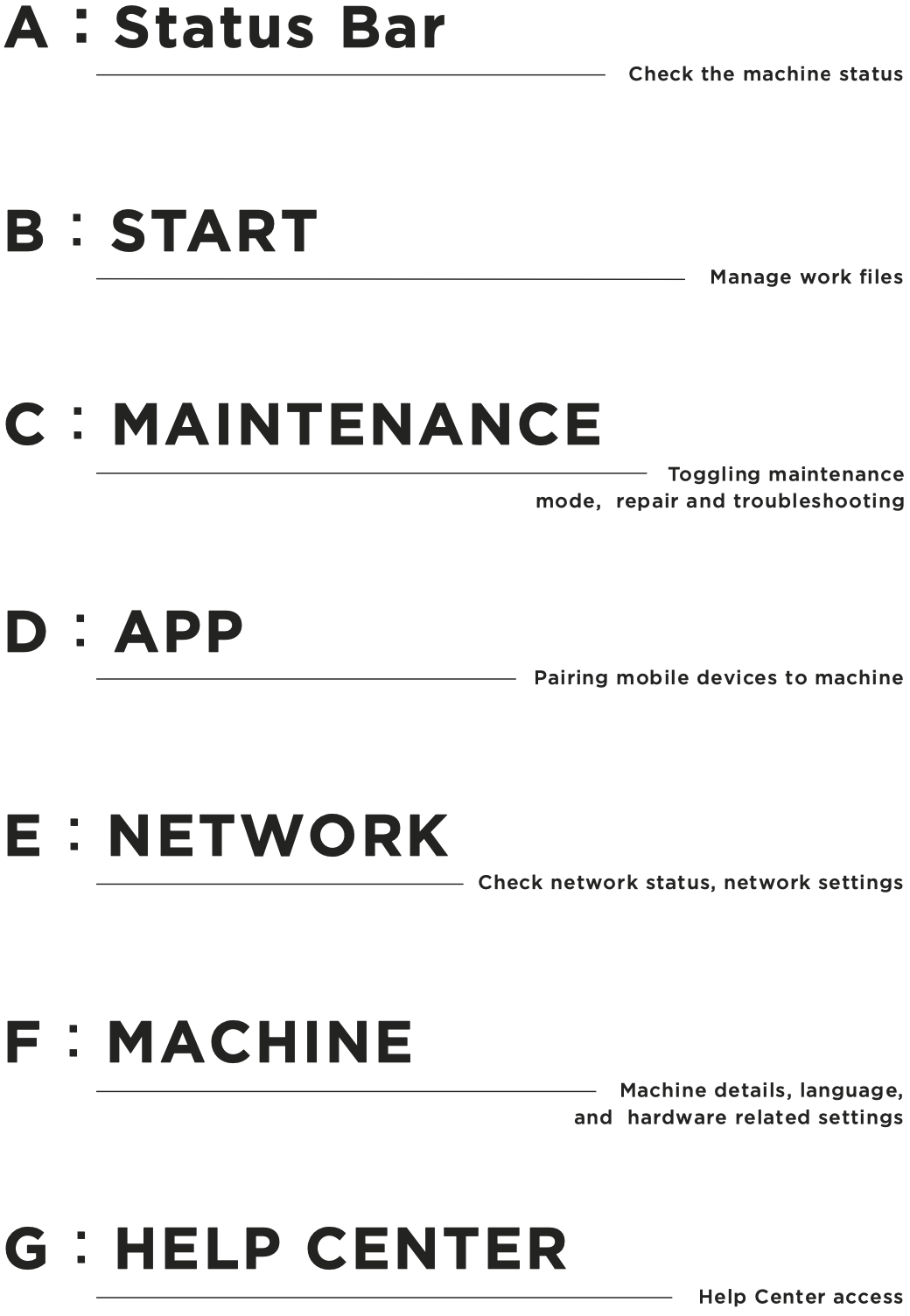

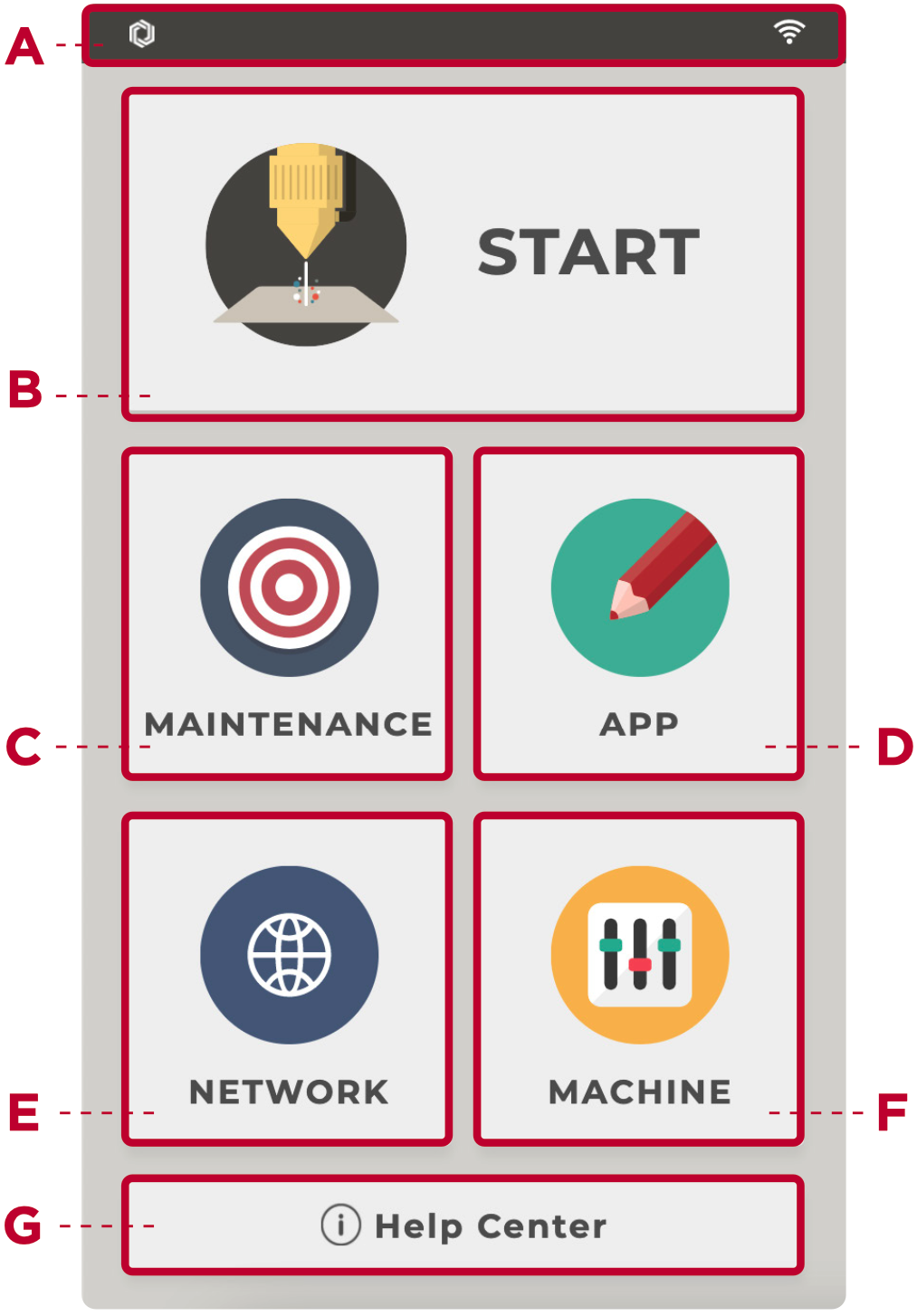

Este capítulo apresentará a interface da máquina e as sete funções essenciais.



A: Barra de Status

Verifique o status da máquina

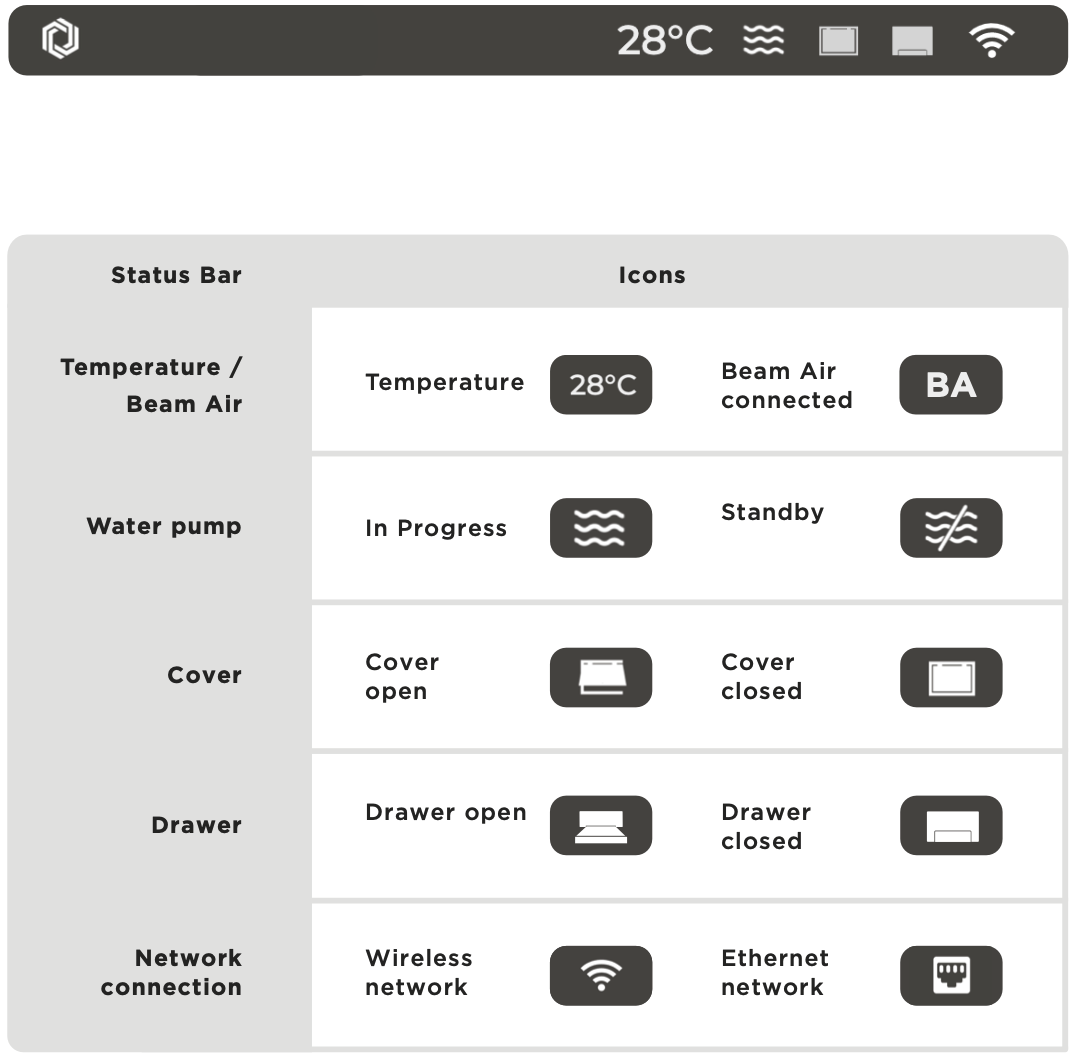

A barra de status mostra a temperatura, se está conectado ao Beam Air, fluxo de água, status de abertura/fechamento da tampa da porta, bem como o tipo de conexão de rede da máquina. Geralmente, clicar na barra de status retorna à página inicial e, durante a gravação, atualiza a página.

B：INICIAR

Gerenciar arquivos de trabalho

Existem duas maneiras de transferir as tarefas de trabalho: software Beam Studio ou uma unidade flash USB. Ambos os métodos podem encontrar e usar os arquivos de "INICIAR" após a transferência.

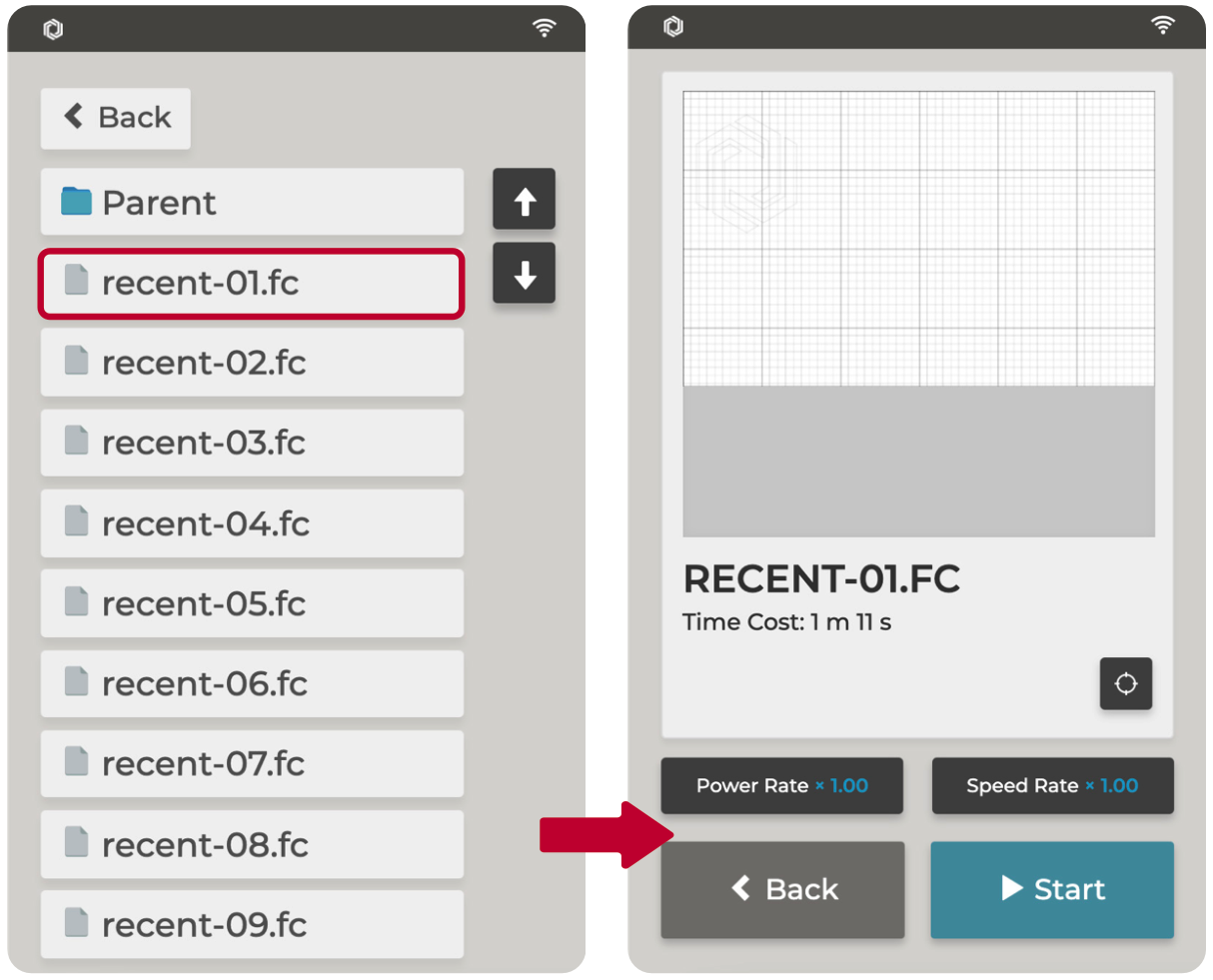

1. Tarefas enviadas para a máquina a partir do Beam Studio: "Memória Interna" > "Recentes" > tarefas específicas.
A máquina pode armazenar até 15 tarefas enviadas pelo Beam Studio, e recent-01.fc será a tarefa mais recente enviada.

2. Arquivos lidos de unidades flash USB: Unidade flash USB > tarefas específicas.

Não há limite para o número de arquivos que podem ser visualizados em uma unidade flash USB.

Selecione o arquivo para exibir a posição real da imagem na área de trabalho, o tempo estimado de processamento e a taxa de potência e velocidade em tempo real.


O ponto de origem pode ser definido manualmente antes do processamento, e a taxa de potência e a taxa de velocidade podem ser definidas a qualquer momento durante o processo.

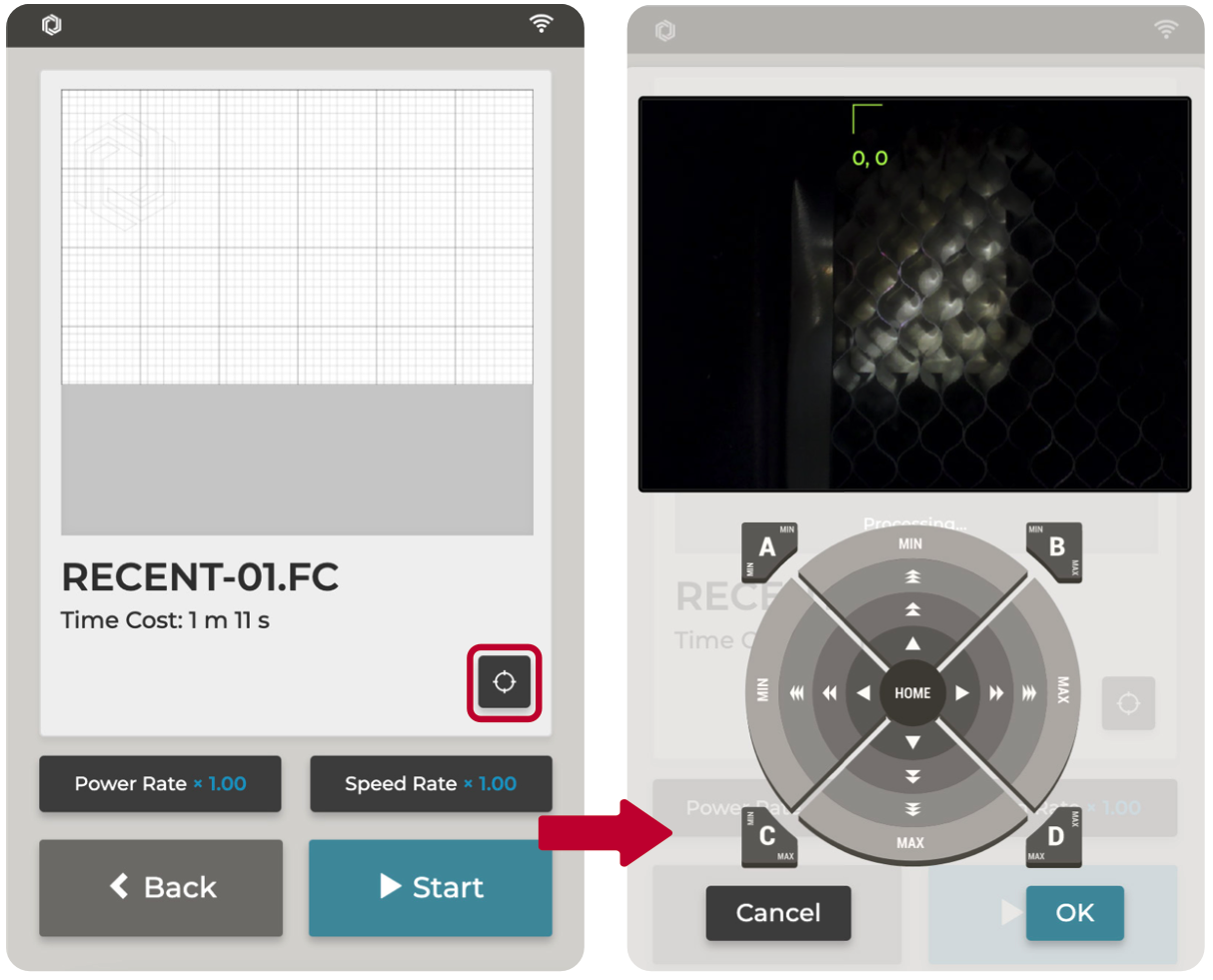

Para definir o ponto de partida manualmente, clique em , em seguida, mova a cabeça do laser da posição inicial (0,0) para a posição desejada e clique em OK.

C: MANUTENÇÃO

Alternando o modo de manutenção, reparo e solução de problemas

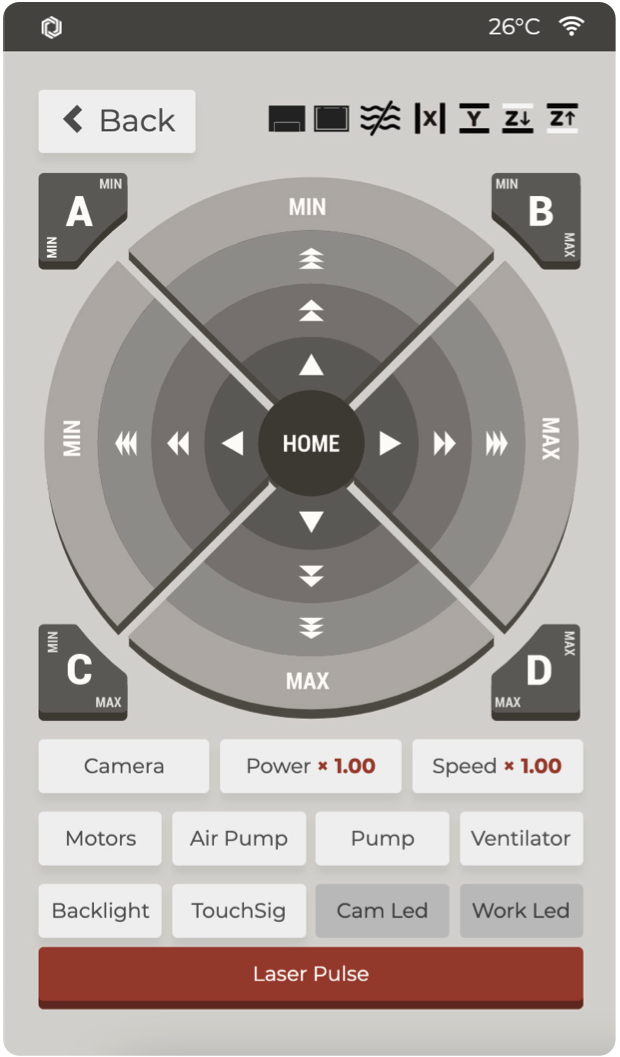

Durante a manutenção e reparo, entre na página MANUTENÇÃO. Isso se destina principalmente a interruptores de hardware e exibições de sinal. É altamente recomendável operar esta página somente após a leitura do capítulo de manutenção subsequente ou sob a orientação do serviço ao cliente.


Câmera >> Habilite a câmera e a imagem capturada será exibida no painel
Potência >> Aumente ou diminua a taxa de potência manualmente.
Velocidade >> Aumente ou diminua a taxa de potência manualmente.
Motores >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Bomba de Ar >> Ativar ou desativar a bomba de ar
Bomba >> Ativar ou desativar a bomba de água
Ventilador >> Ativar ou desativar o ventilador
Luz de Fundo >> Testar a luz de fundo da tela (A tela ficará preta por alguns segundos)
Sinal de Toque >> Testar o sinal de toque (A função de toque será desativada por alguns segundos)
Led da Câmera >> Este botão não está disponível no HEXA. (A luz LED estará normalmente acesa e não poderá ser desligada.)
Led de Trabalho >> Ligar ou desligar a luz LED na área de trabalho.
Pulso do Laser >> Disparar o tubo laser. É usado principalmente para ajuste do caminho óptico e teste da saúde do tubo laser.

D：APP

Emparelhando dispositivos móveis com a máquina

Baixe o aplicativo Beam Go e conecte seu dispositivo móvel à mesma rede sem fio. Clique no APP e escaneie o código QR para emparelhar seu dispositivo móvel com sua máquina.


*Beam Go é a versão móvel do Beam Studio.

E: REDE

Verifique o status da rede e as configurações de rede

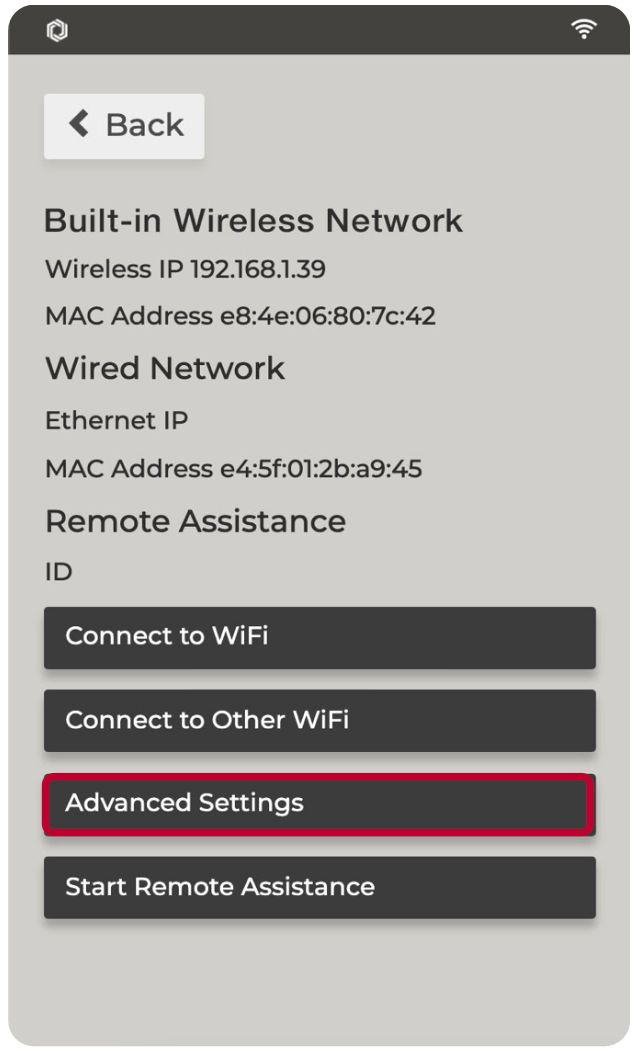

Esta tela exibe o endereço IP da rede e confirma se a conexão via Wi-Fi ou cabo Ethernet está ativa (o endereço MAC da interface ativa terá um valor).

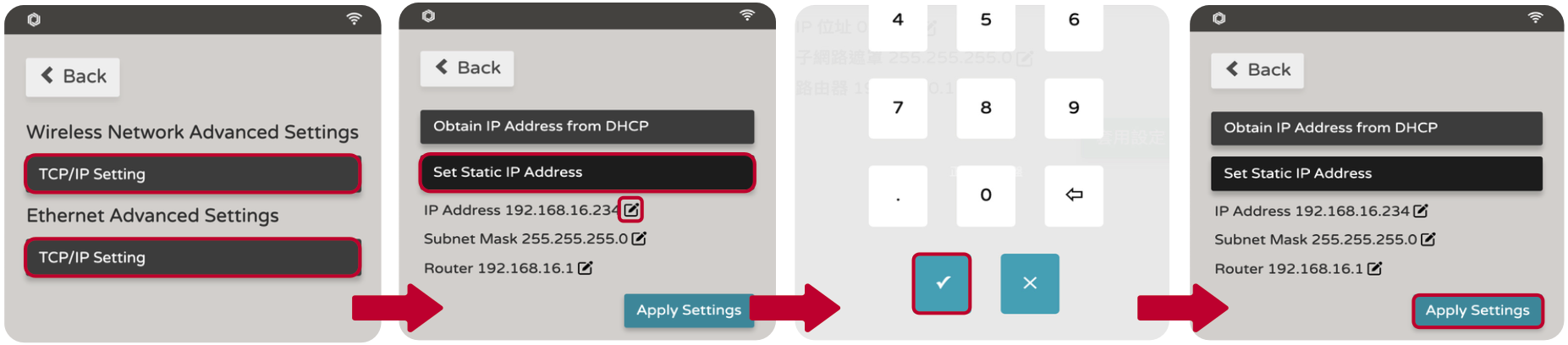

Configurações Avançadas: Atribua manualmente um IP estático para a máquina neste menu, incluindo o endereço IP, máscara de sub-rede e gateway.

Iniciar Assistência Remota: Inicie uma sessão de suporte guiada com o atendimento ao cliente.


Nota: Ao usar uma rede sem fio (Wi-Fi) ou com fio (exceto para conexão direta), a máquina obtém automaticamente um endereço IP através de DHCP ou pode ser atribuído manualmente um IP estático.

F: MÁQUINA

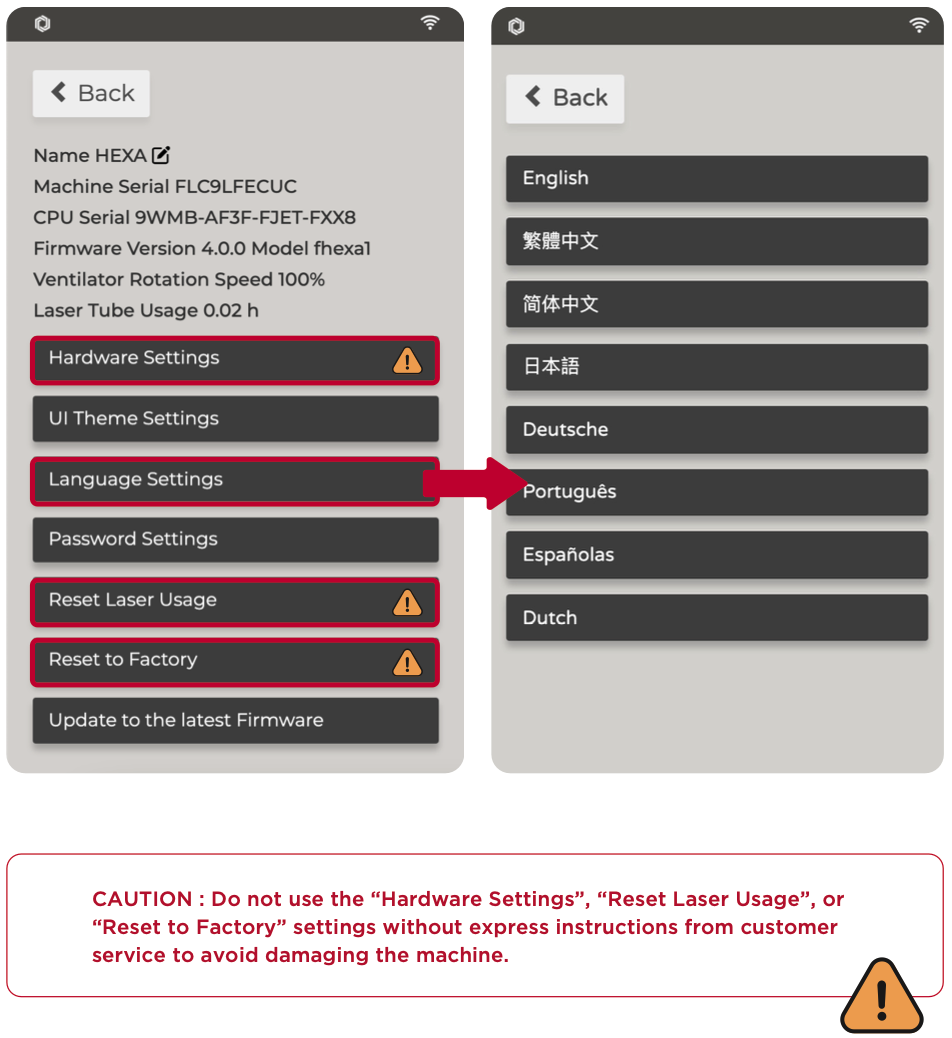

Detalhes da máquina, idioma e configurações relacionadas ao hardware

Se você tiver algum problema, consulte a seção G: Central de Ajuda.

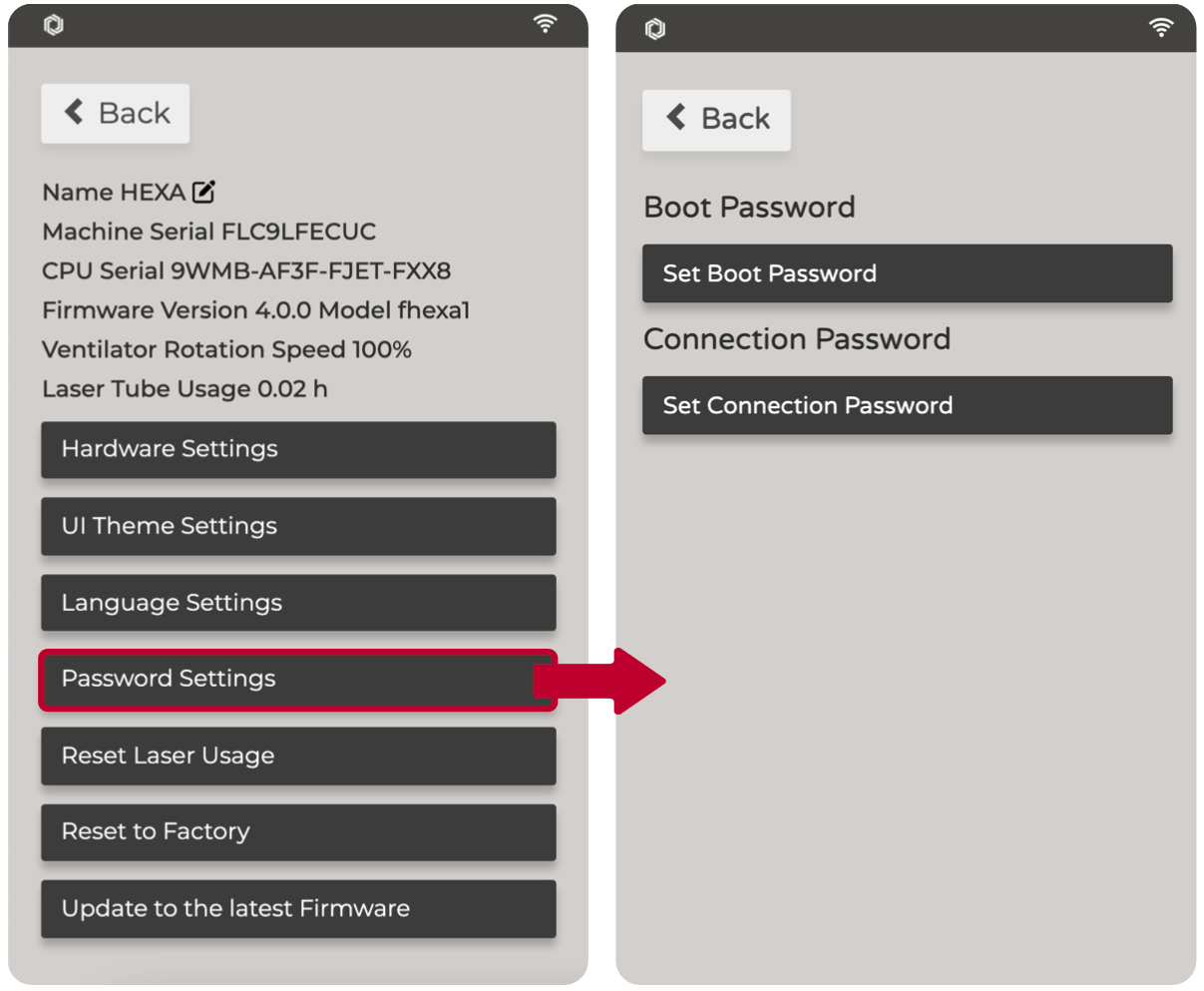

Depois que a senha de conexão for definida, você deverá inserir a senha de conexão ao conectar-se à máquina pela primeira vez. A senha pode ser modificada ou desativada.


Atualize o firmware para a versão mais recente clicando em "Atualizar para o Firmware mais recente". Você também pode atualizar o firmware através da interface do software (Consulte【Operação do Software】 "Menu" - "Máquinas"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Conecte a unidade flash USB em uma porta USB e reinicie a máquina.


G: CENTRAL DE AJUDA

Acesso à Central de Ajuda

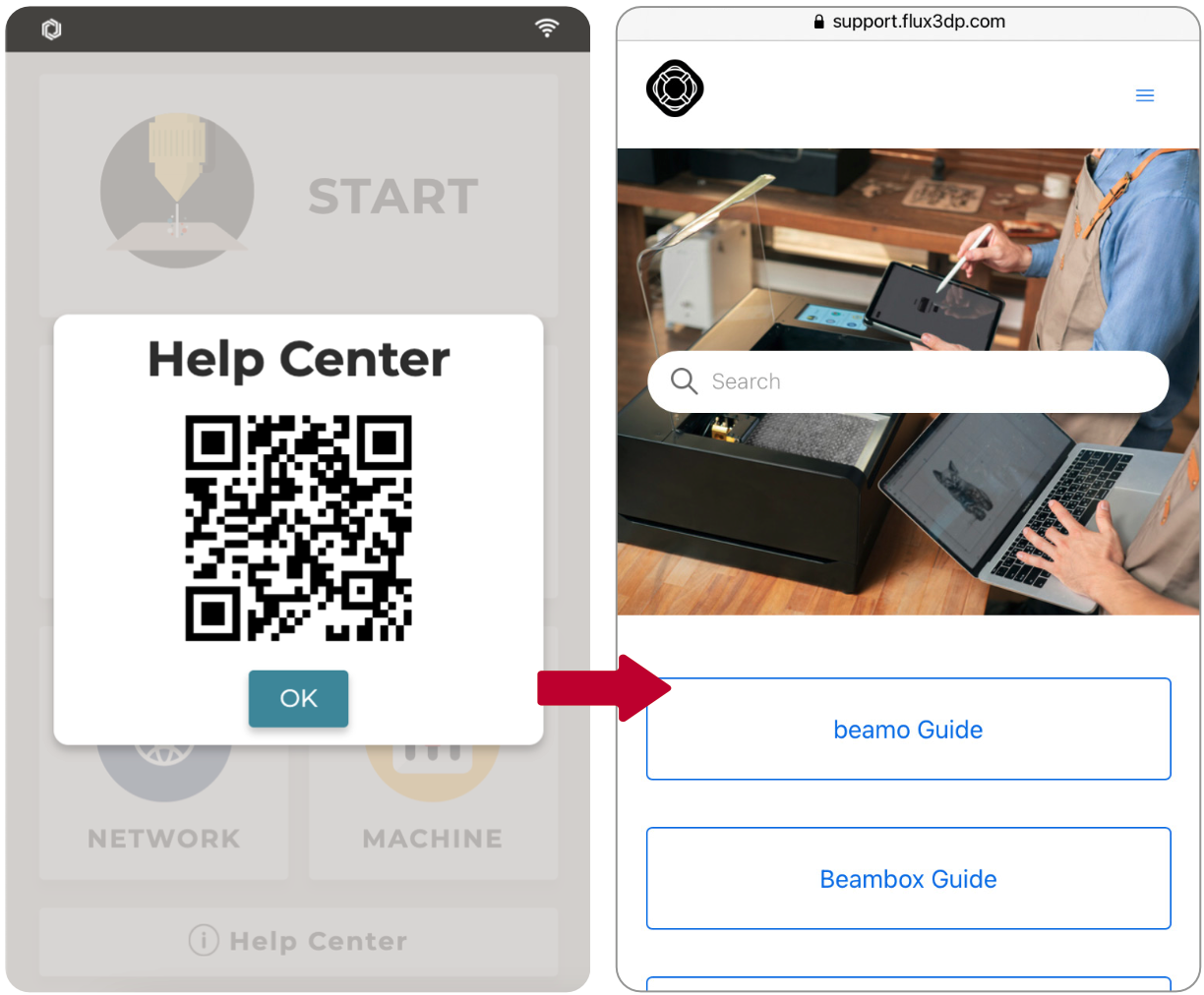

Se você tiver alguma dúvida, clique em "CENTRAL DE AJUDA", escaneie o código QR e pesquise a Central de Ajuda no site oficial da FLUX para possíveis soluções.
