4-2 Limpeza do Módulo Laser (Módulo Laser de Diodo 10W/20W)

Frequência de manutenção sugerida: uma vez por mês.

Etapas de Manutenção：

A. Limpeza do Ventilador
B. Limpeza da Lente de Foco
C. Limpeza do Pino Pogo

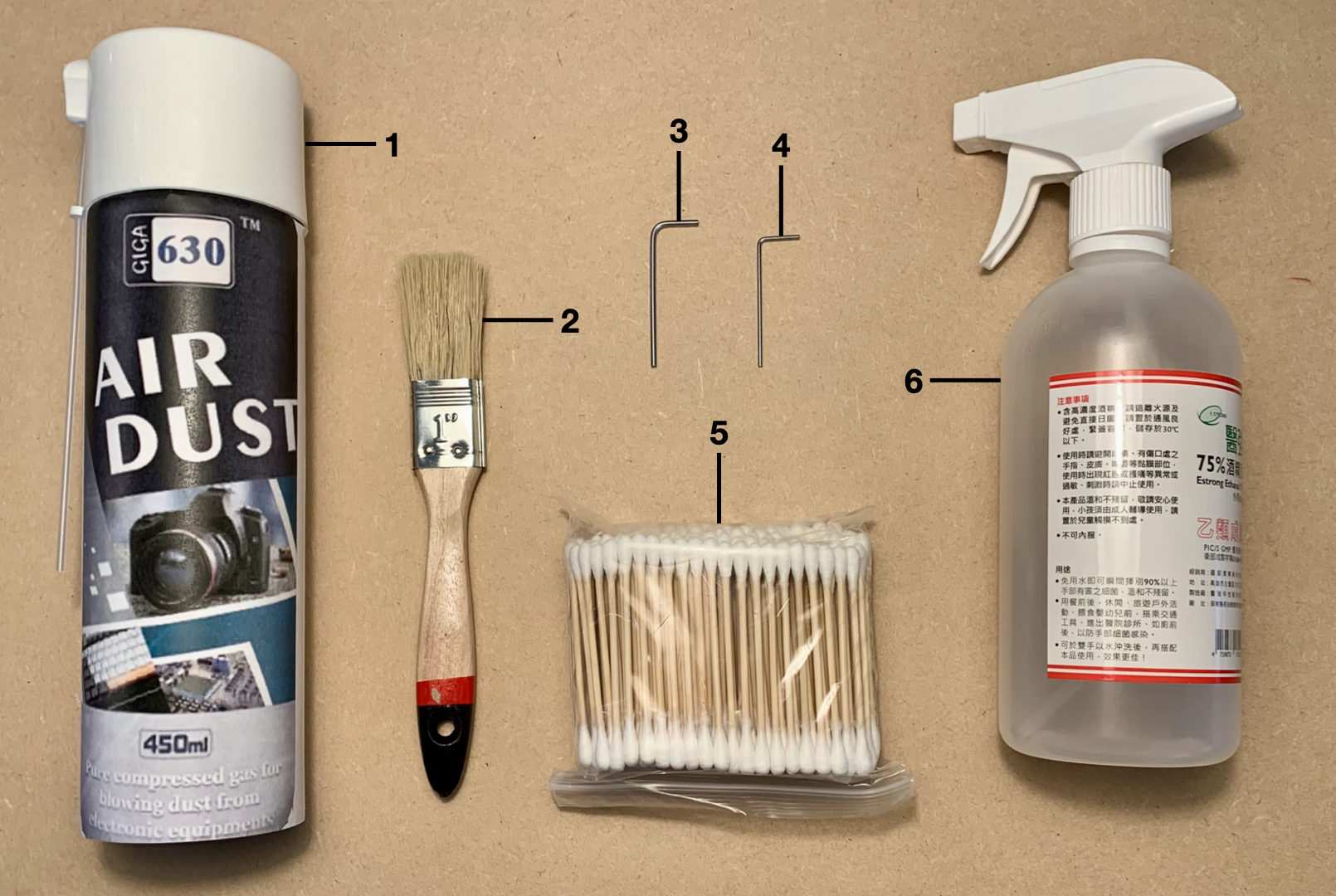

Itens de Preparação：

1. Soprador de Ar
2. Escova
3. Chave Allen de 2mm (não inclusa)
4. Chave Allen de 1,5mm (incluída na caixa de acessórios)
5. Cotonete
6. Álcool 75%

A. Limpeza do Ventilador

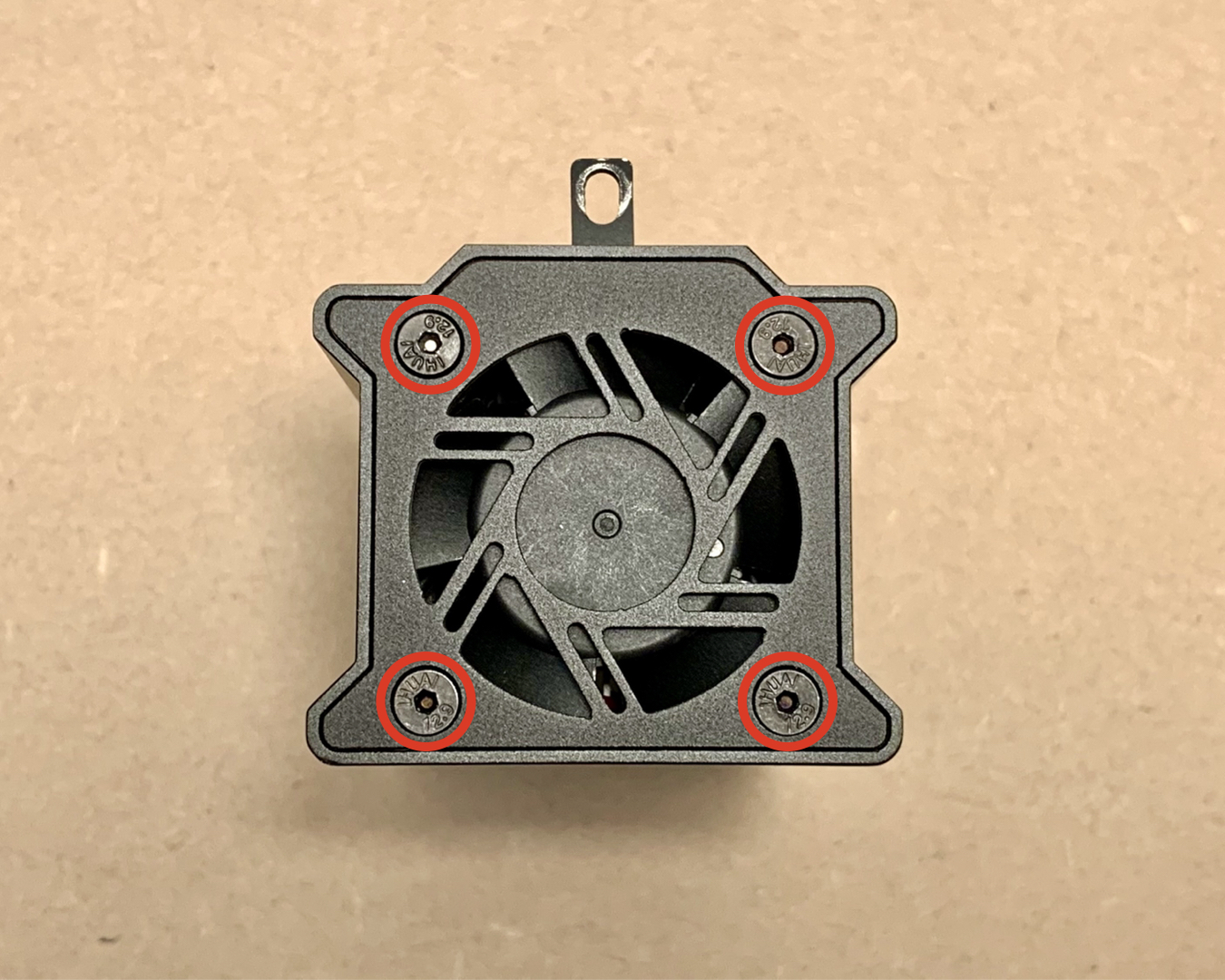

1. Utilize uma chave Allen de 2mm para remover os quatro parafusos na parte superior do módulo laser. (Atenção: a ferramenta incluída na caixa de acessórios é uma chave Allen de 1,5mm, não de 2mm. Certifique-se de usar a ferramenta do tamanho correto.)

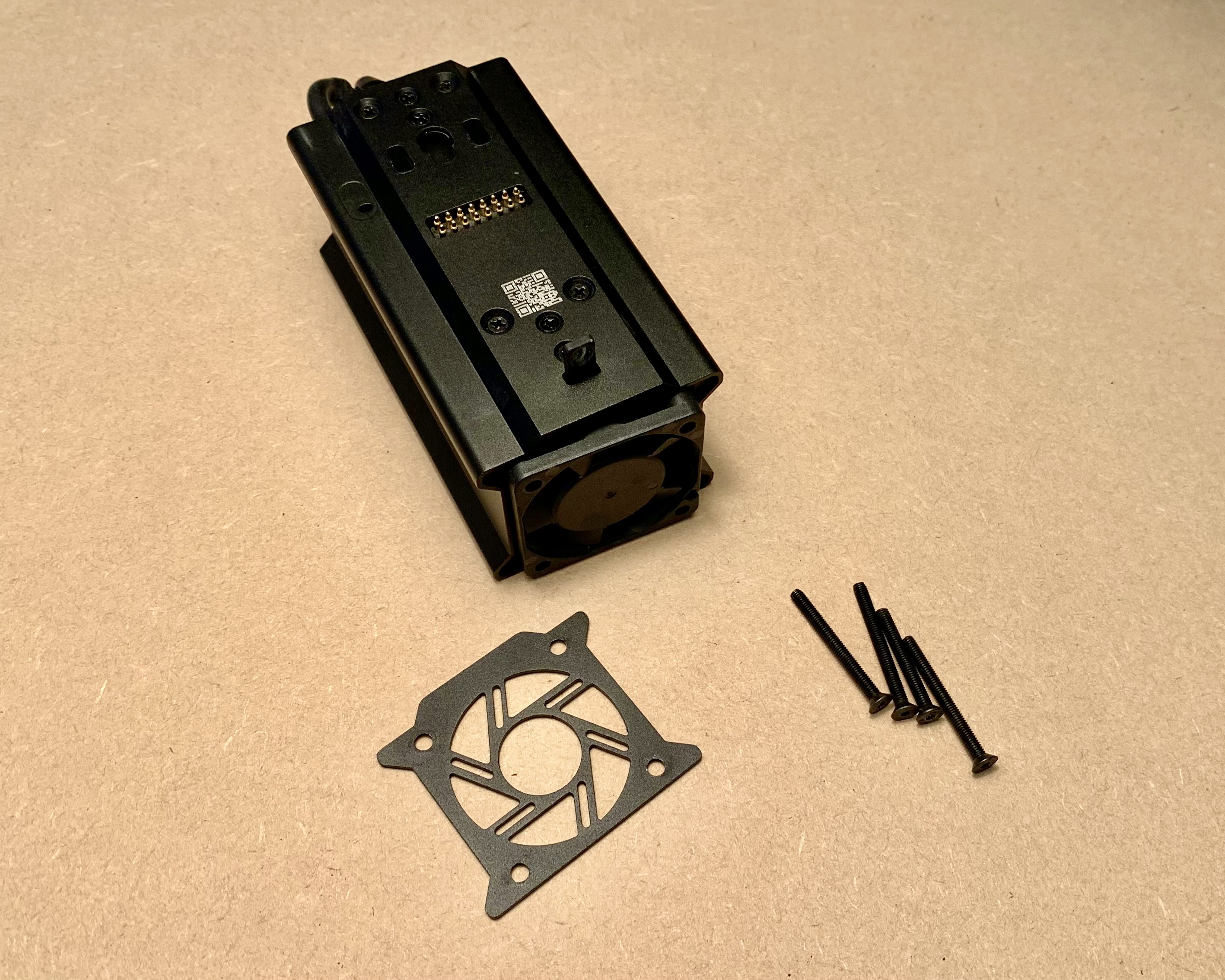

2. Remova a tampa e puxe o ventilador para fora.

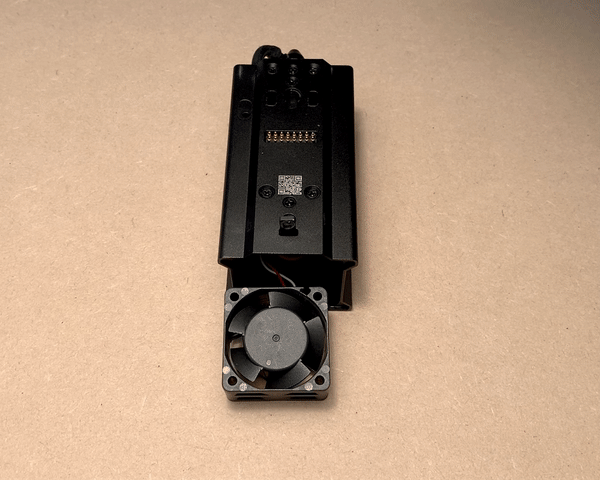

3. Use o Soprador de Ar para soprar a poeira no ventilador.

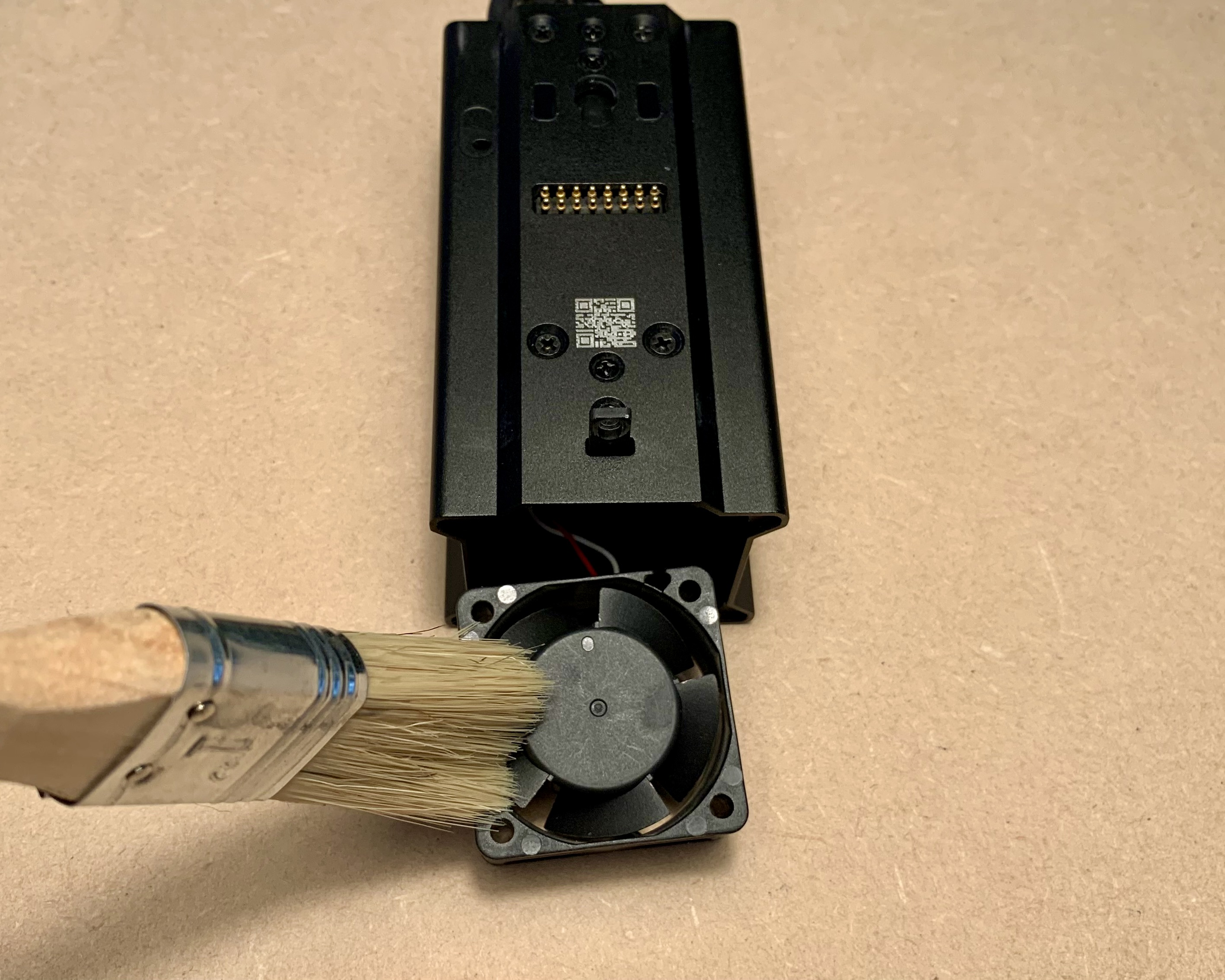

   Use a escova para limpar a poeira restante.

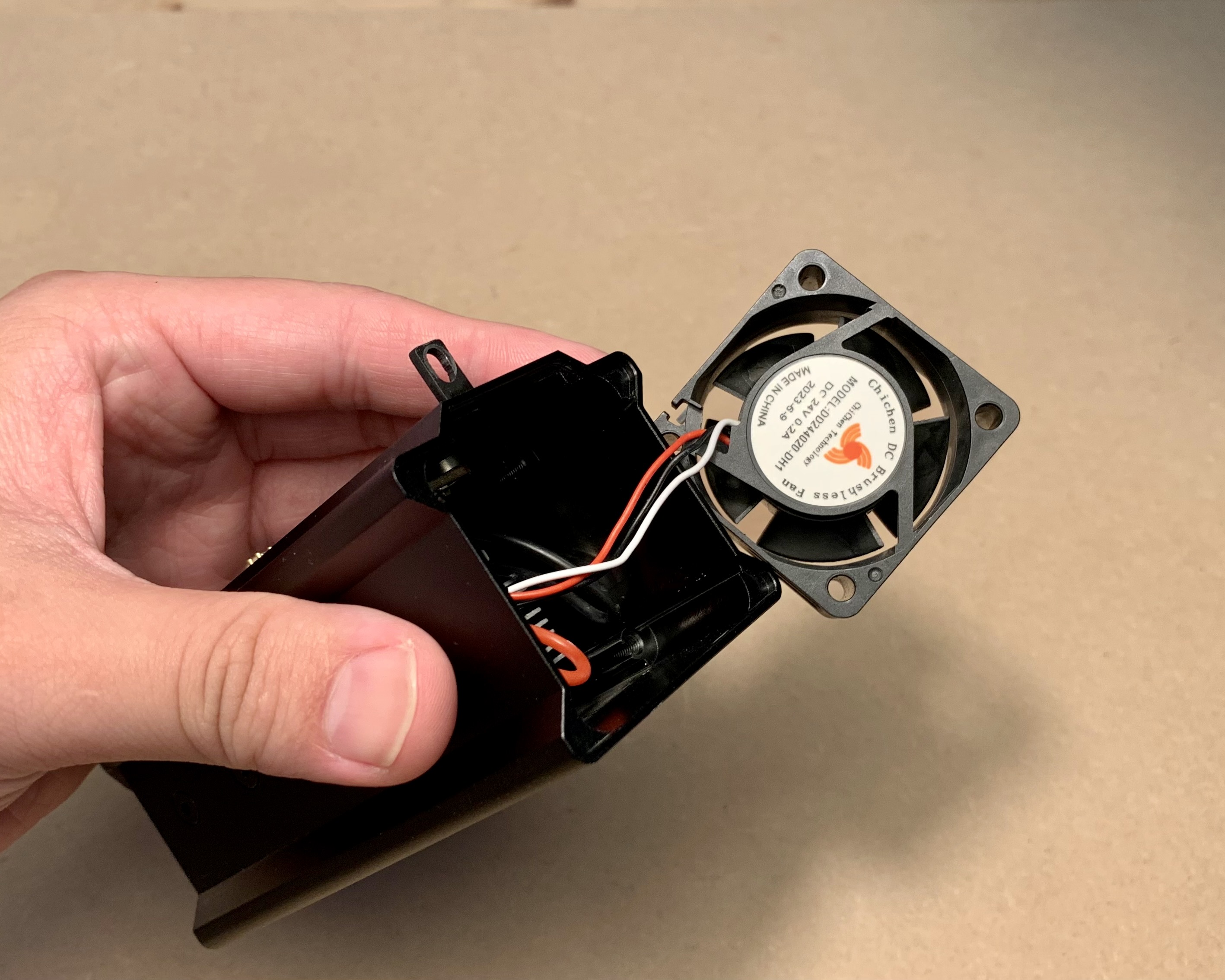

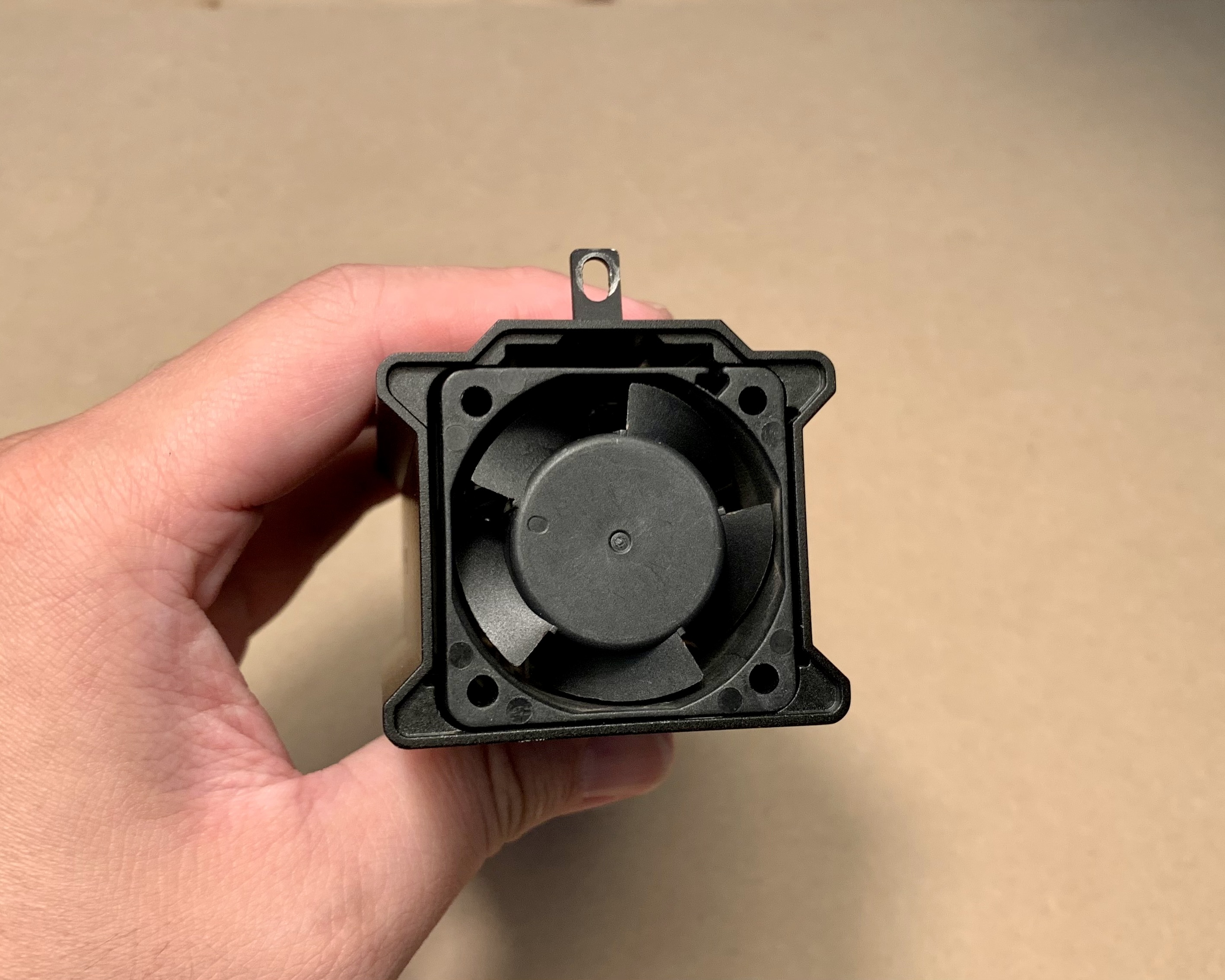

4. Instale o ventilador e observe o fio e a direção. (A etiqueta deve ficar voltada para baixo.) Ao manusear o ventilador, evite prender os fios para prevenir danos.

B. Limpeza da Lente de Foco

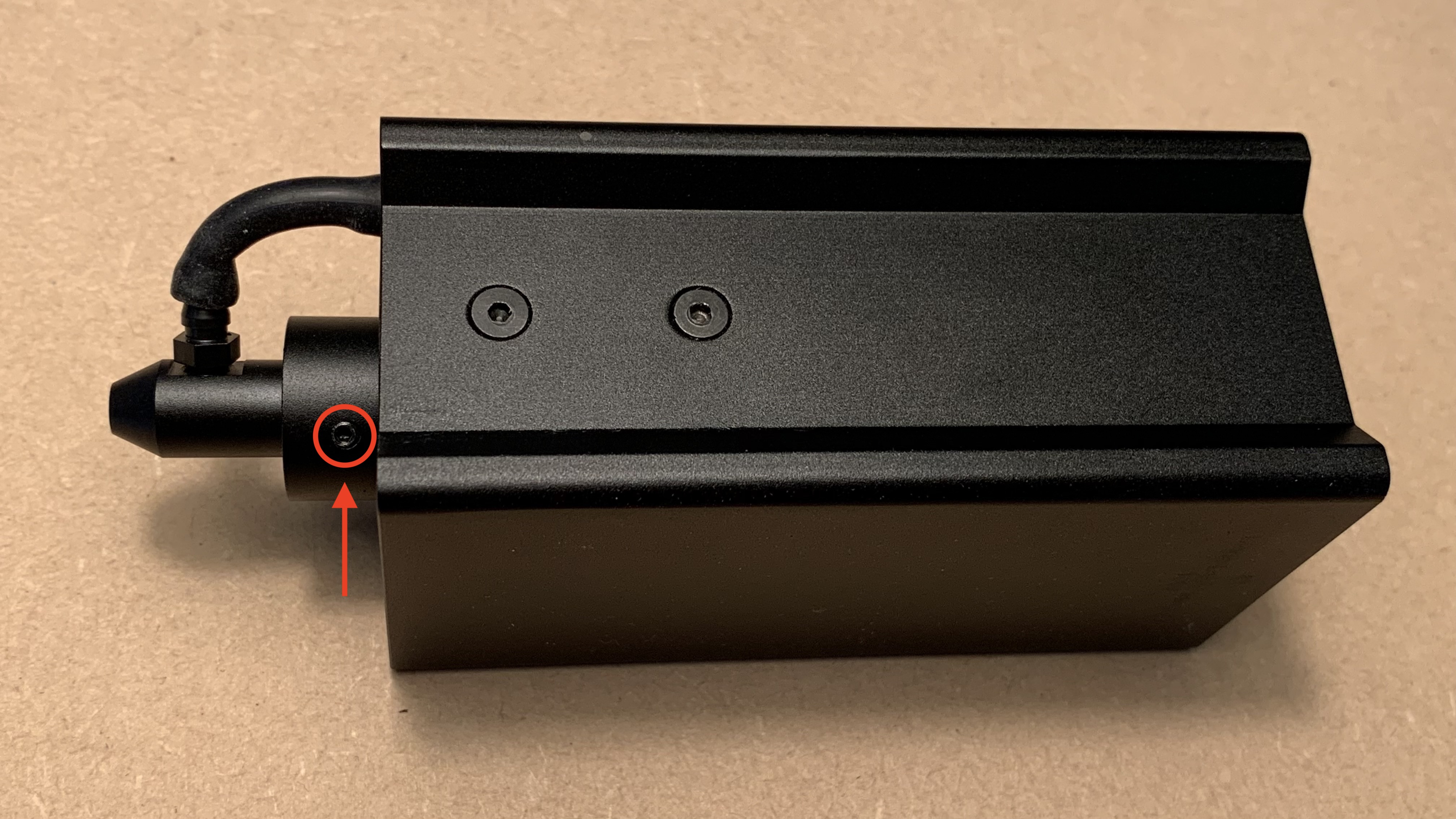

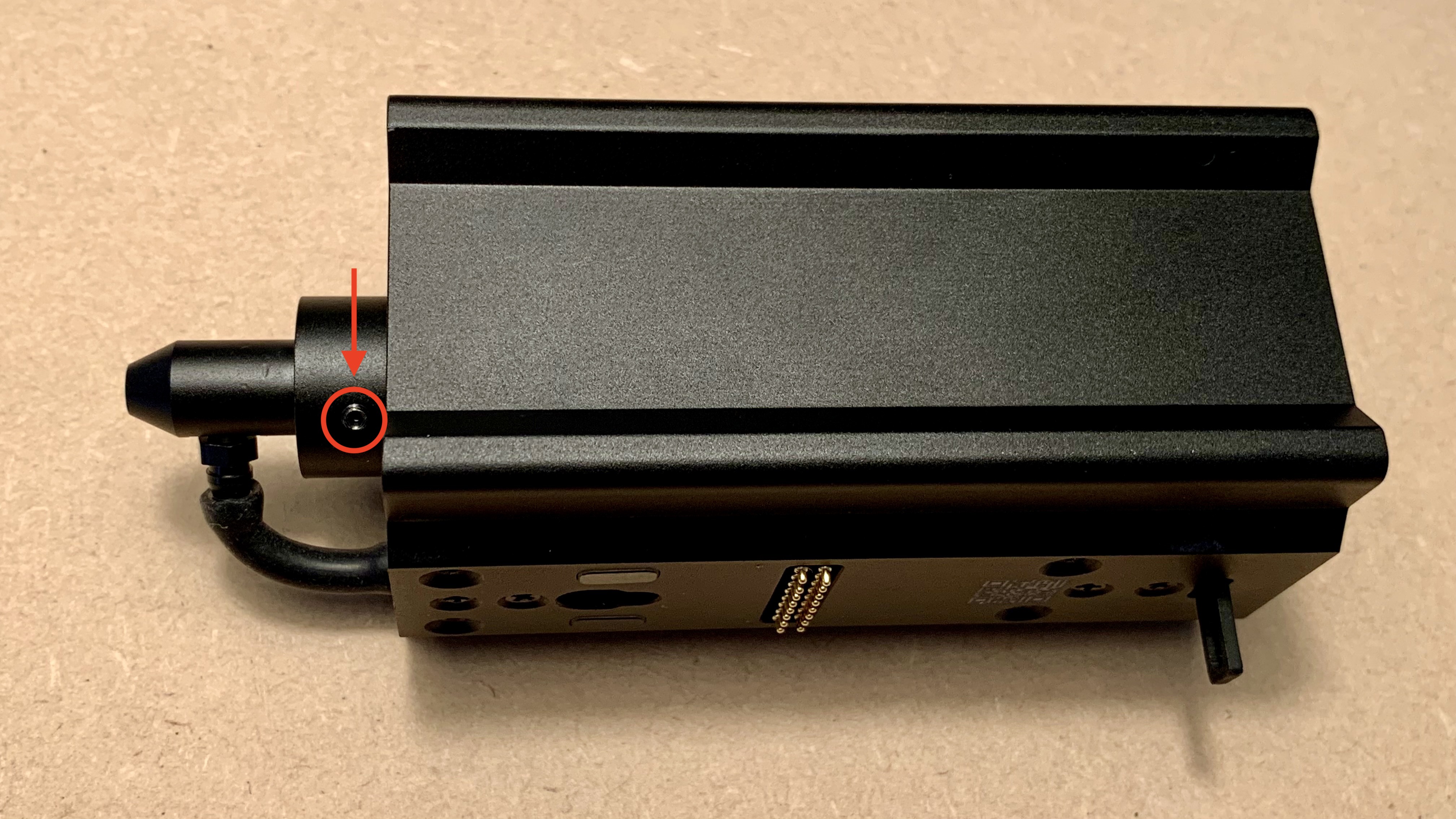

1. Use a chave hexagonal de 1.5mm para remover os dois parafusos do bico.

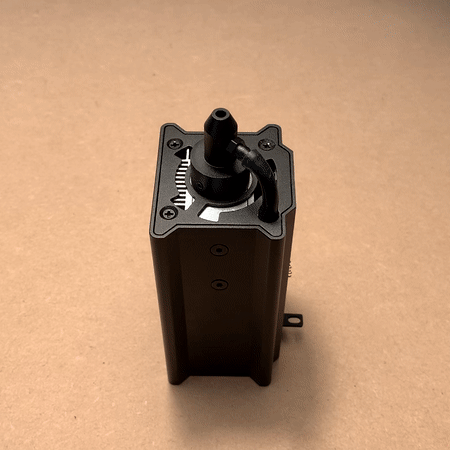

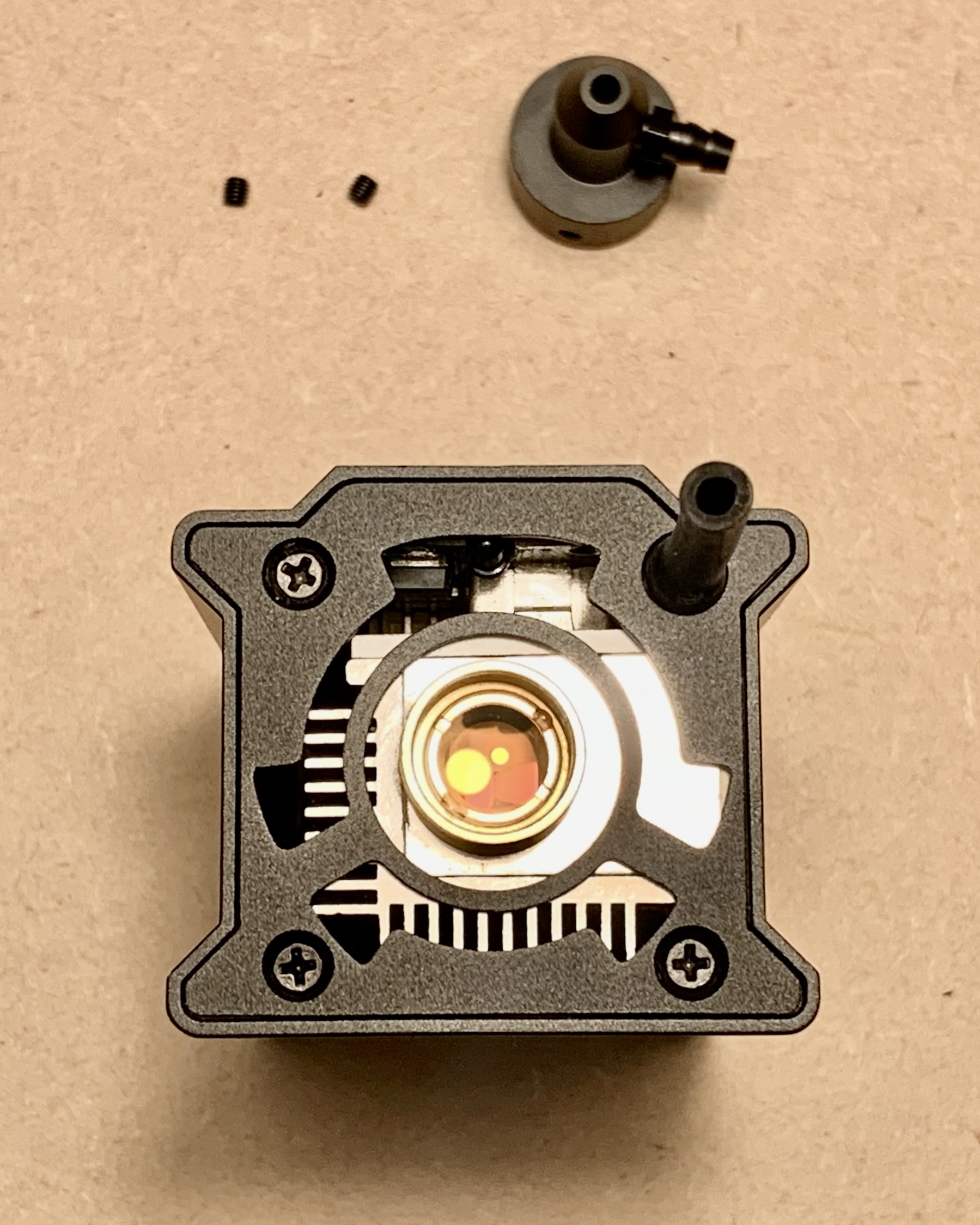

2. Remova a mangueira de ar e o bico.

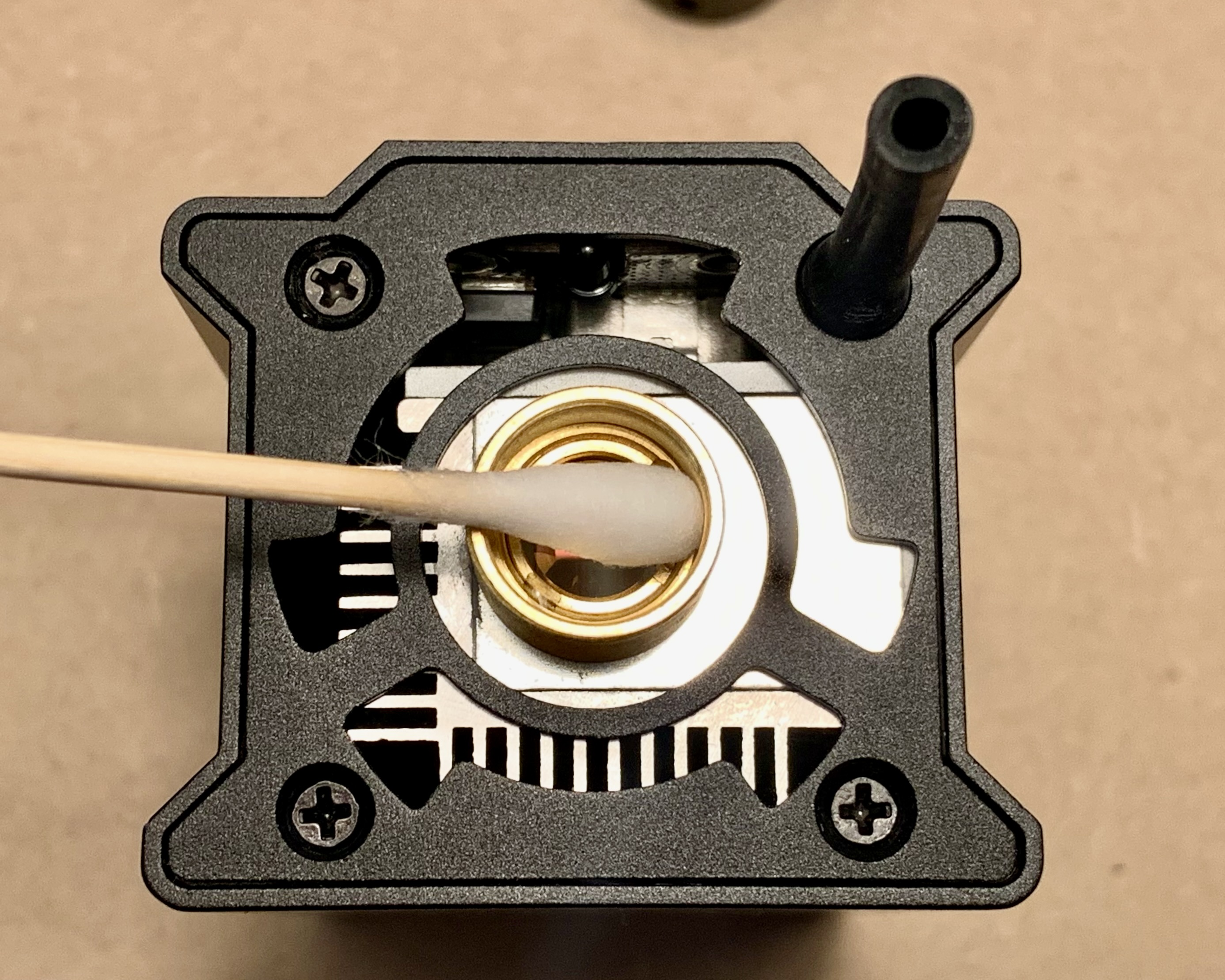

3. Use um cotonete com uma pequena quantidade de álcool para limpar a lente de foco.


4. Reinstale a mangueira de ar e o bico.

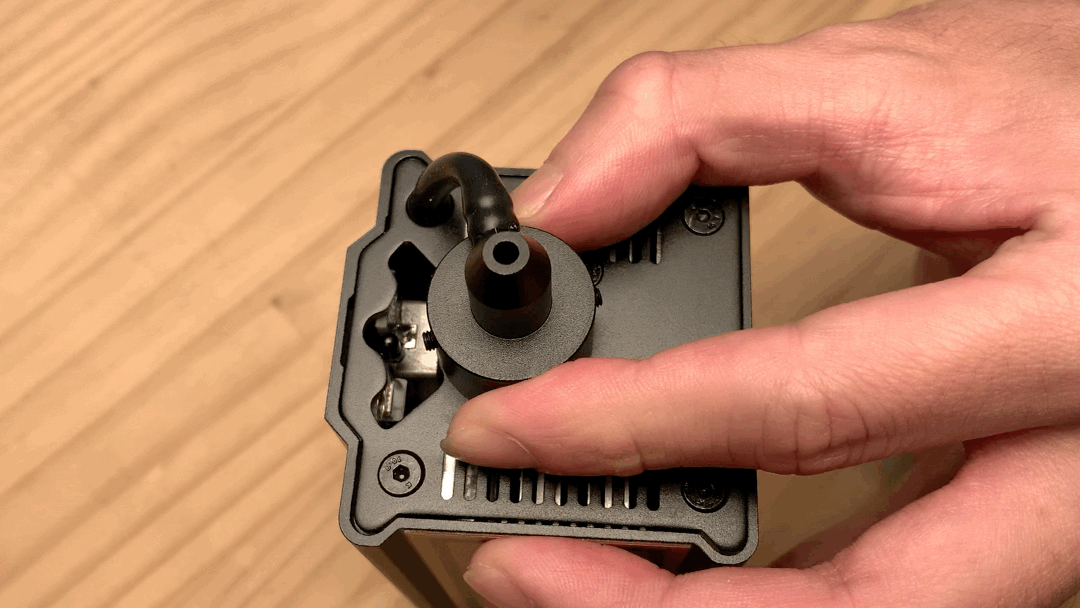

   ⚠︎ Aviso: Ao aparafusar de volta o parafuso do bico, aparafuse-o até que haja resistência e o bico não fique solto, conforme mostrado no vídeo abaixo. Não use muita força para evitar danificar o bico.

C. Limpeza do Pino Pogo

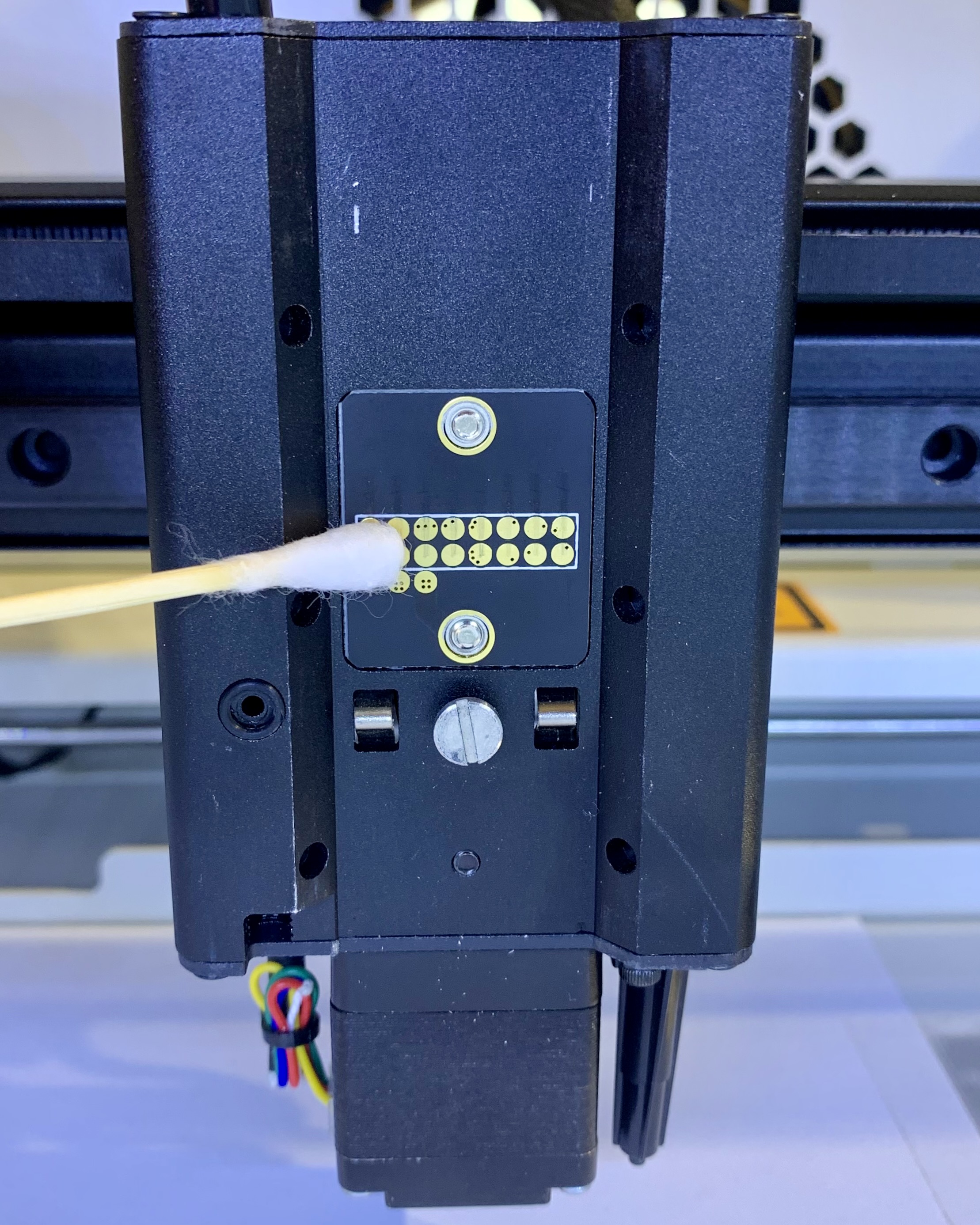

Use um cotonete com uma pequena quantidade de álcool para limpar o pino pogo no adaptador do módulo.
