Beam Air Pro - Guia de Substituição da Placa Principal

Etapa 1 - Desligue a energia e remova o cabo de alimentação.

Etapa 2 - Abra as quatro travas e remova a tampa superior.

⚠︎ Aviso: Por favor, tome cuidado com a posição dos seus dedos para evitar que sejam prensados ao abrir as travas.

Etapa 3 - Remova os filtros

Consulte os primeiros três segundos do vídeo para remover os filtros.

Etapa 4 - Remova a tampa inferior

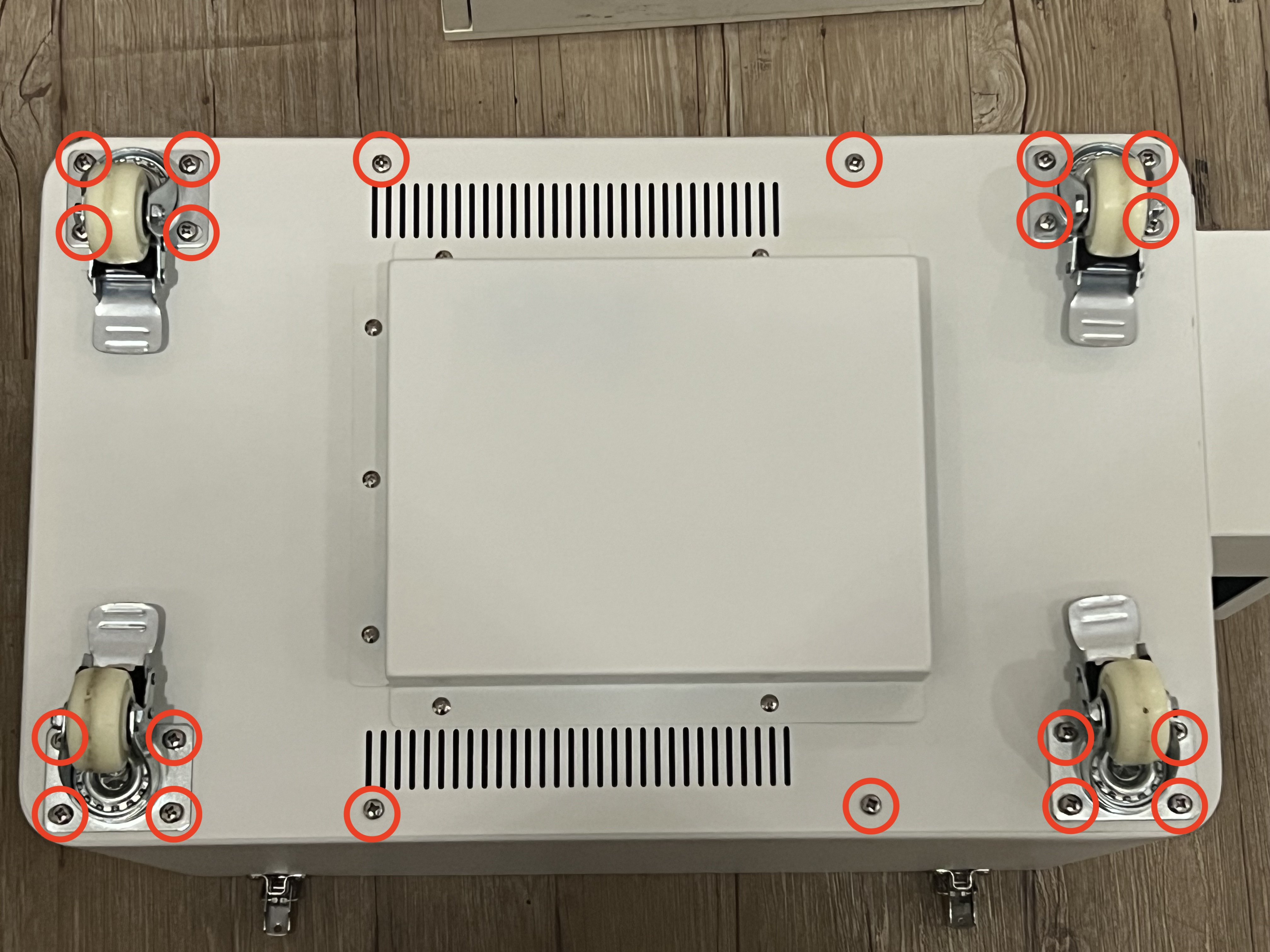

Vire o Beam Air Pro e use uma chave Phillips para desparafusar os 20 parafusos para remover a tampa inferior e os roletes.

Etapa 5 - Remova os cabos e parafusos na placa principal

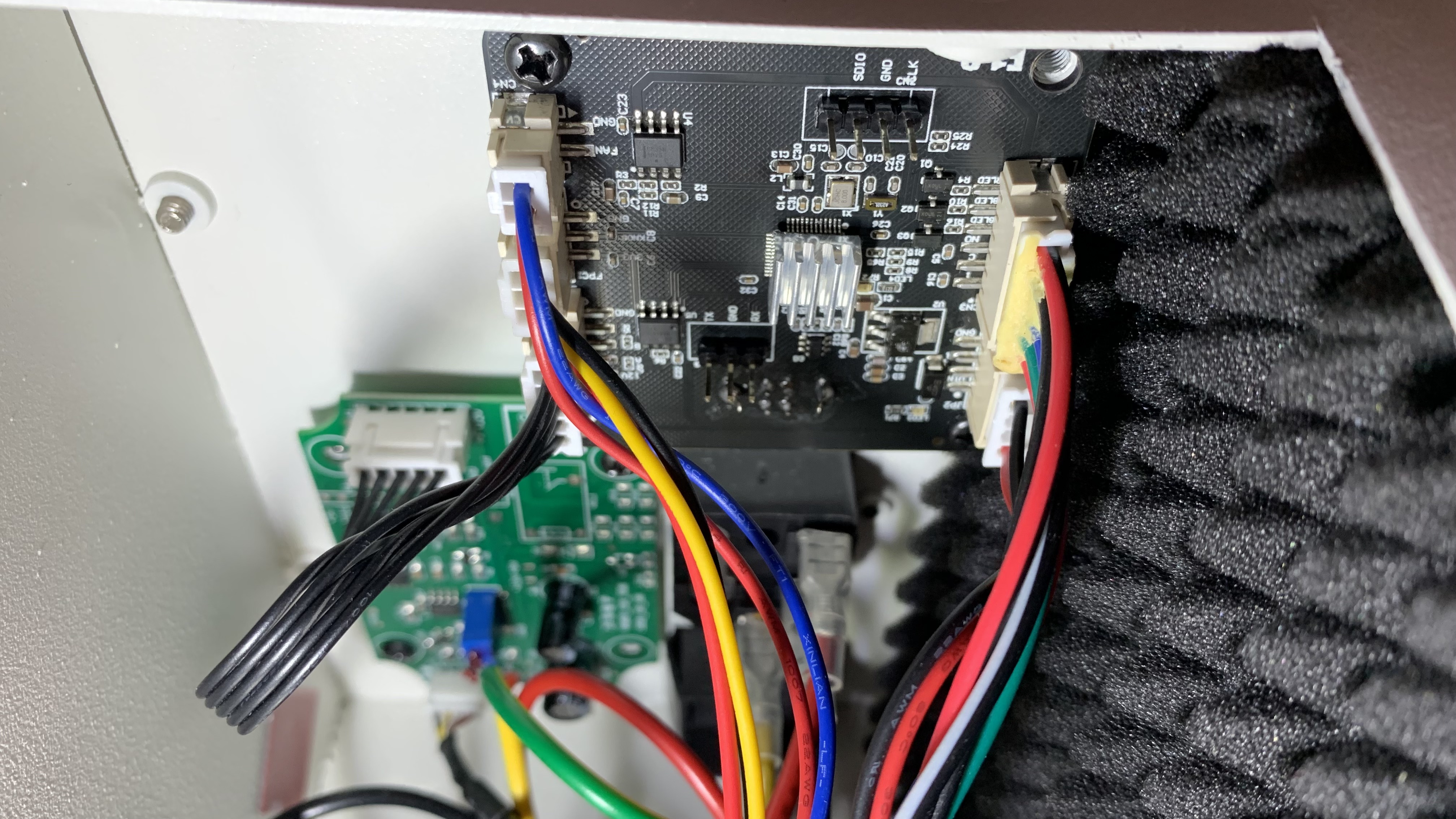

Remova os cabos

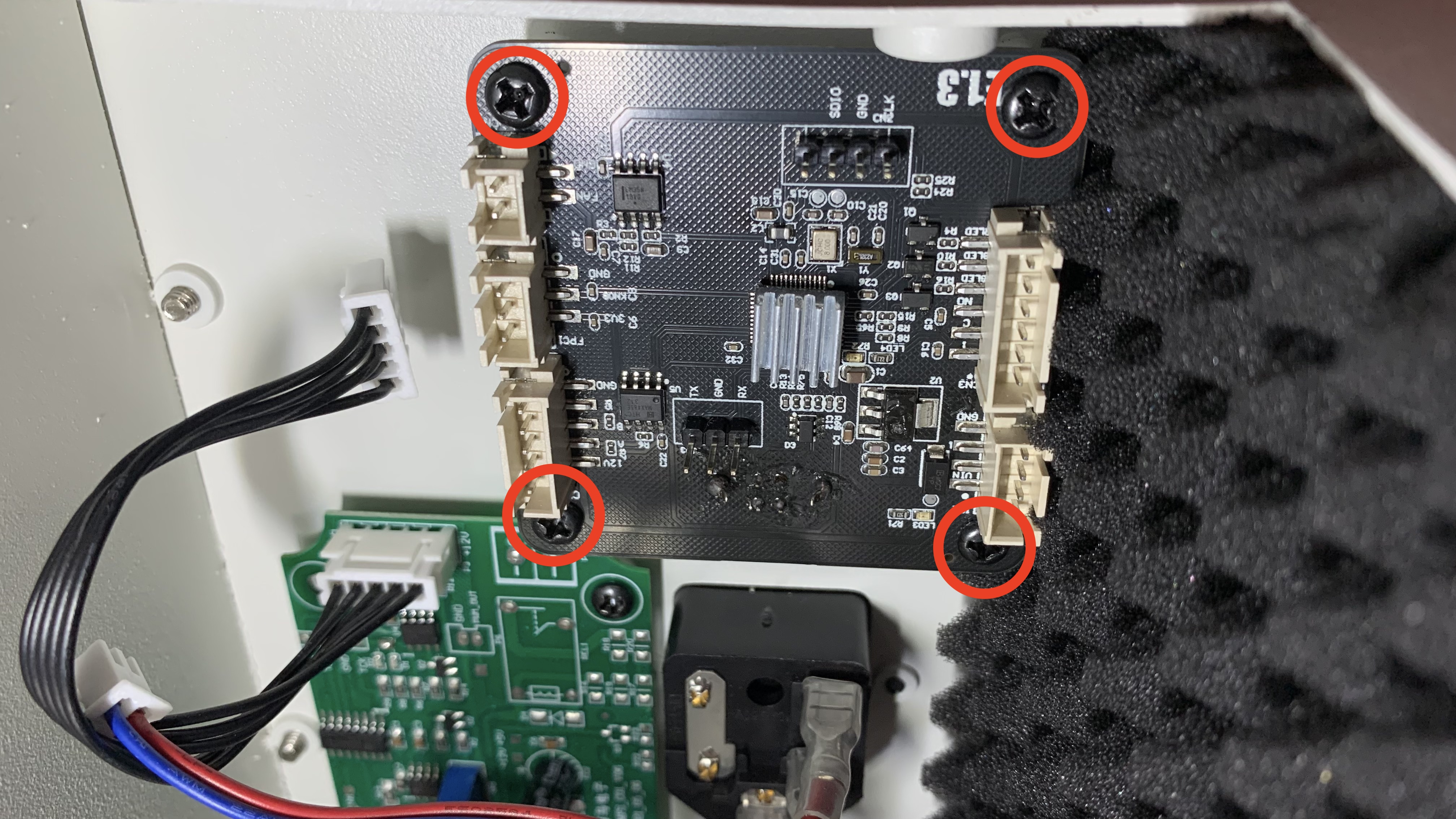

Use uma chave Phillips para desparafusar os quatro parafusos.

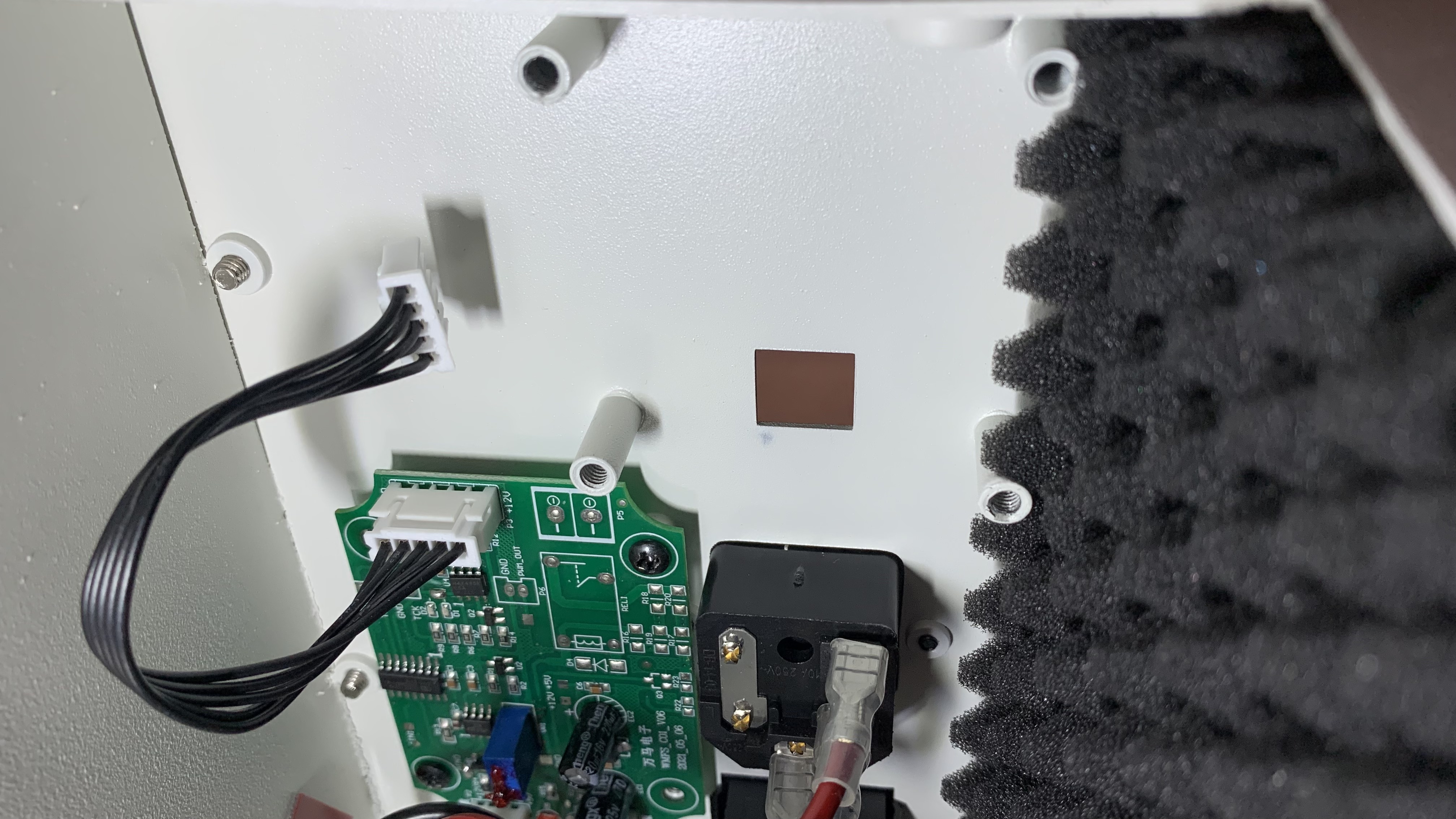

Etapa 6 - Remova a placa principal

Etapa 7 - Instale a nova placa principal

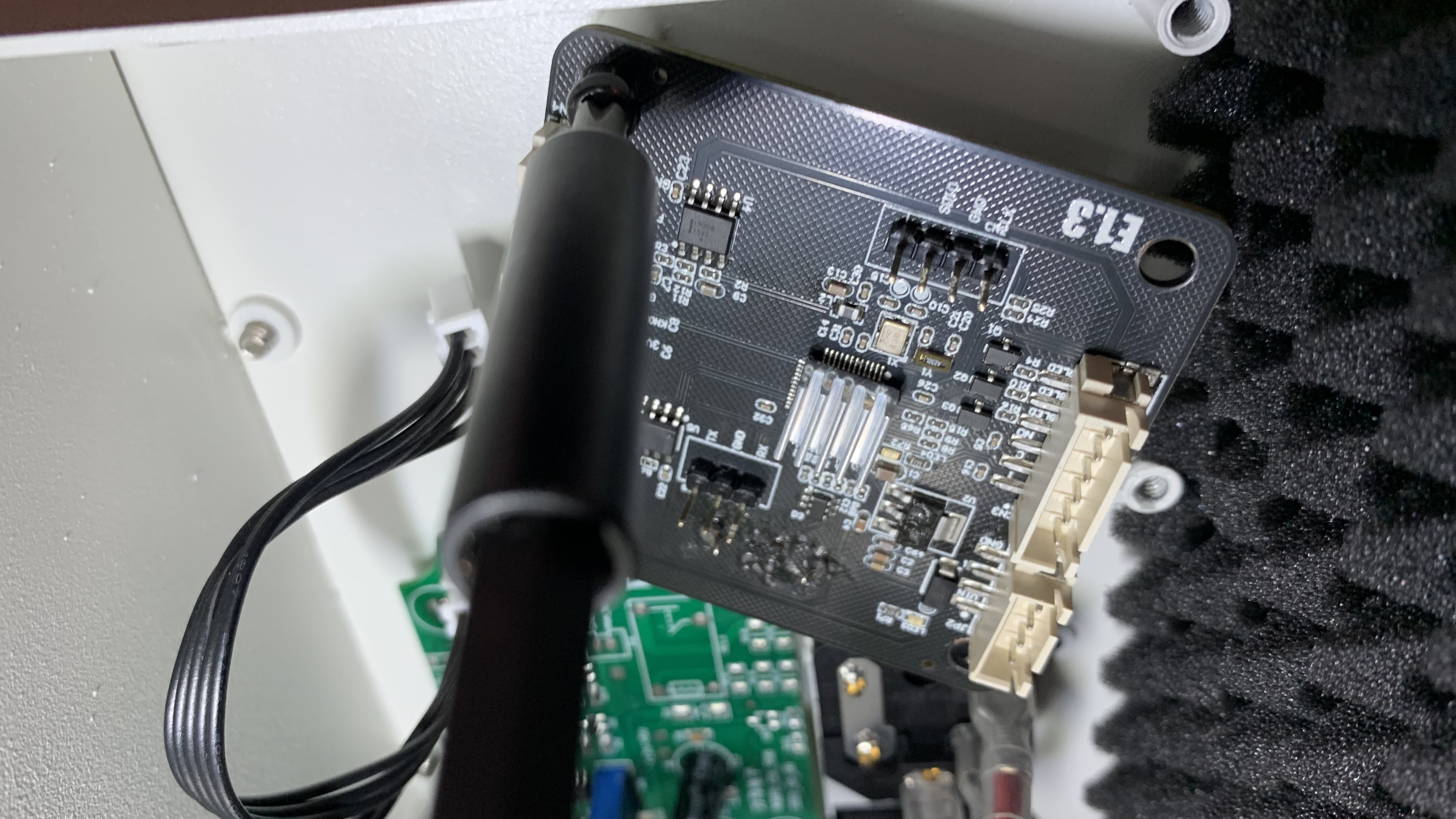

Aparafuse um dos parafusos de fixação na placa principal até a metade.

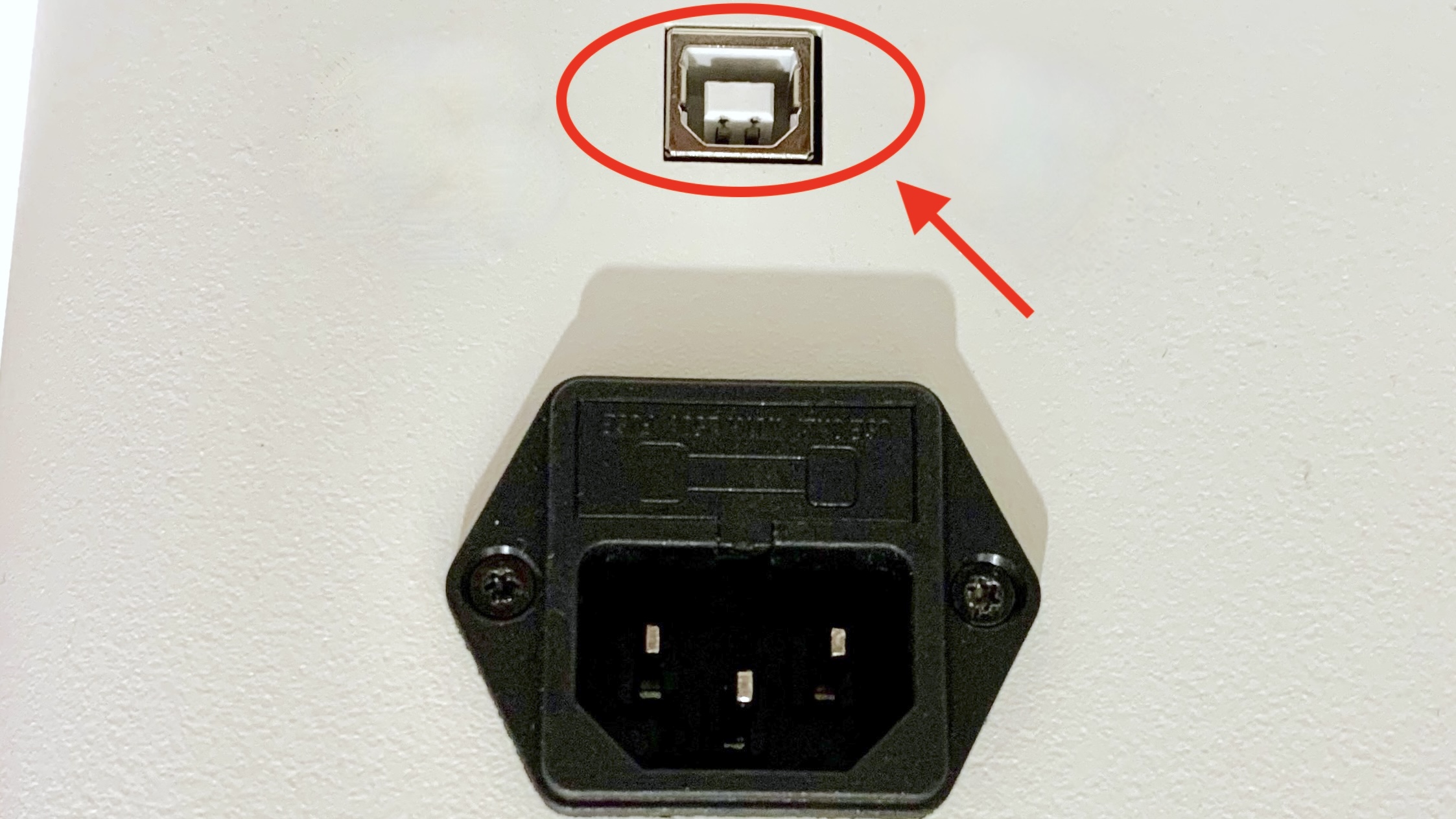

Alinhe o conector USB-B na parte traseira da placa principal com o orifício no chassi e, em seguida, aparafuse os parafusos diagonais para fixar a posição da placa principal.

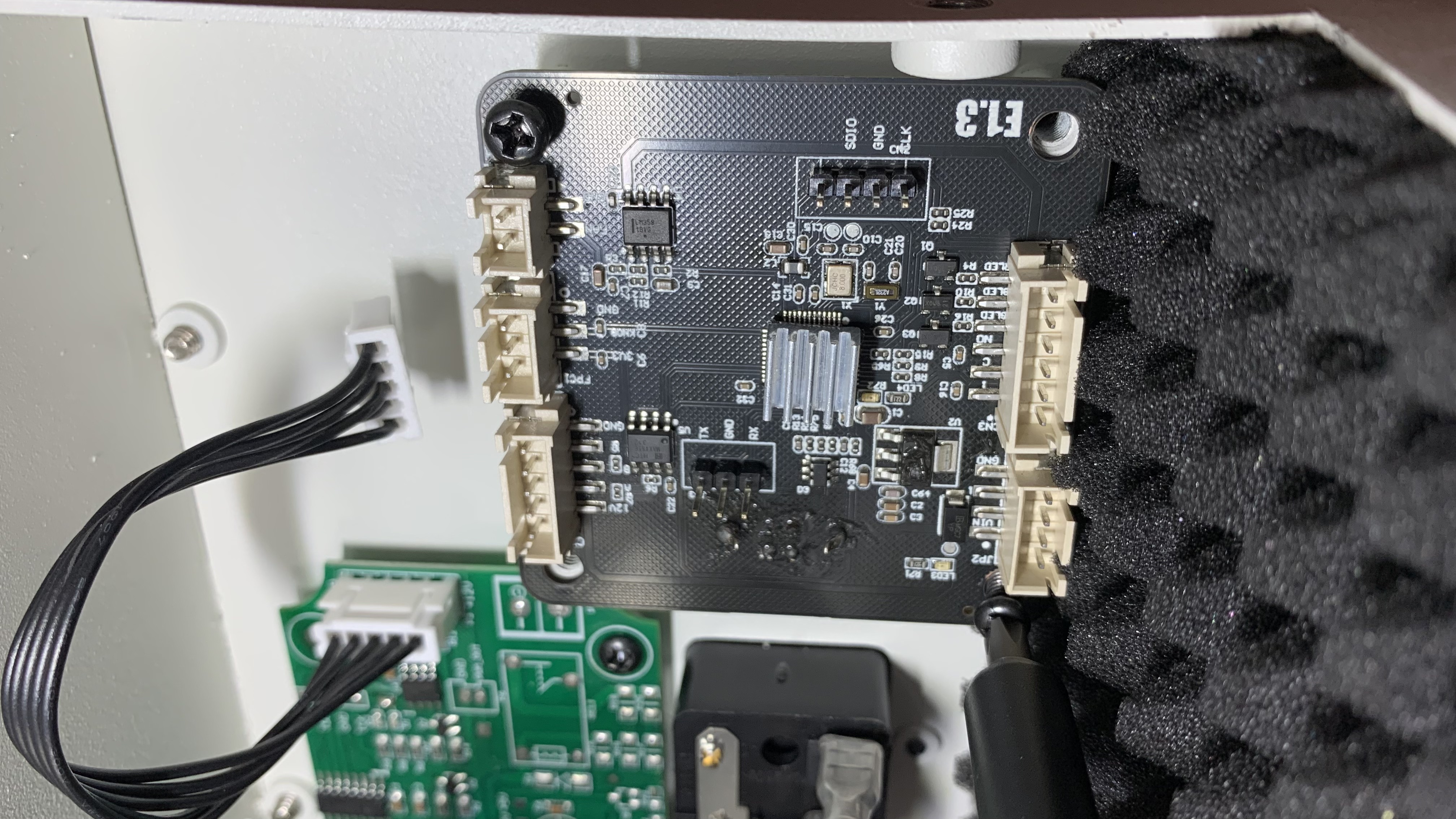

Aparafuse os quatro parafusos para fixar a placa principal.

Conecte todos os cabos.

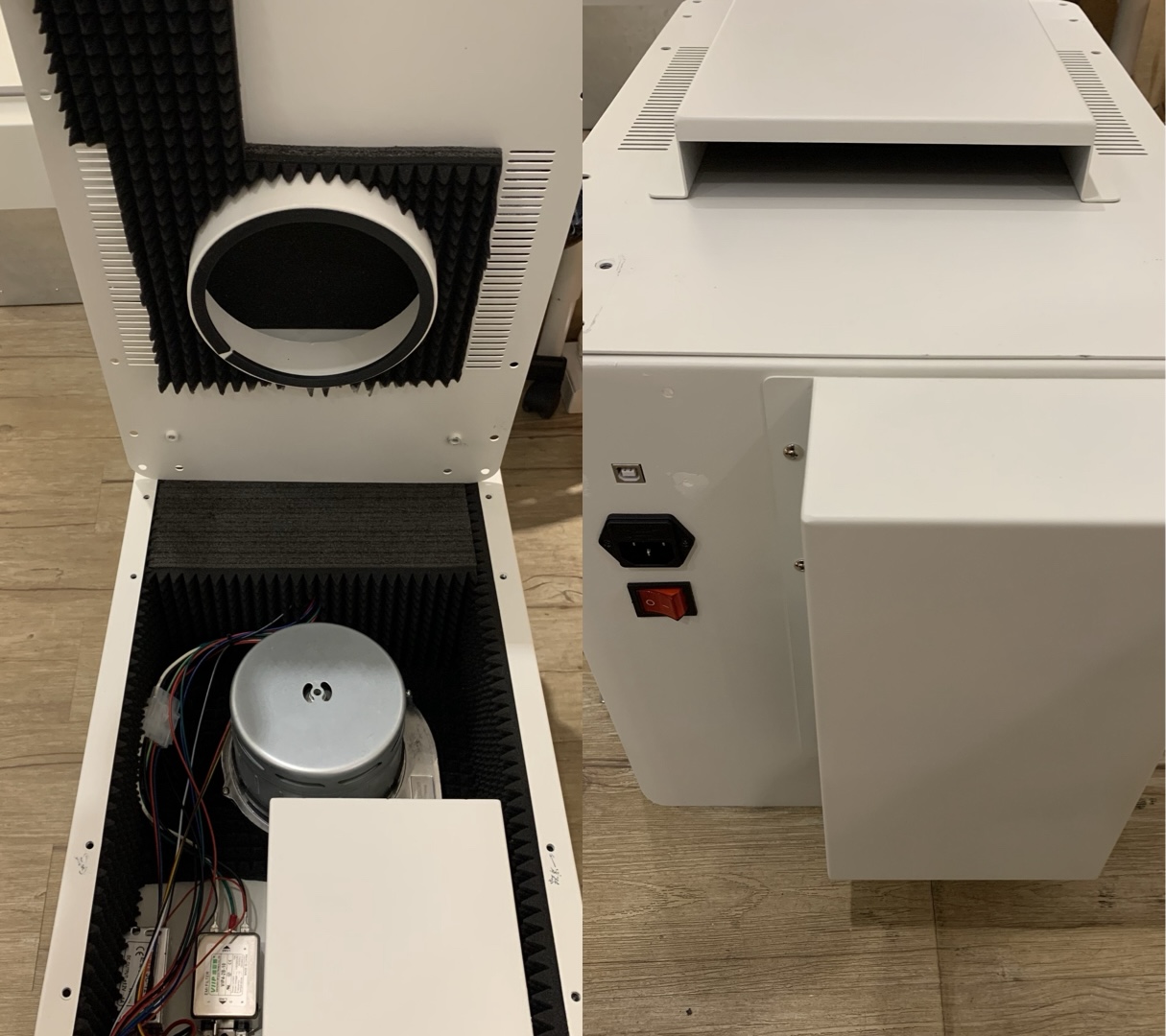

Etapa 8 - Instale a tampa inferior

Confirme a orientação e instale a tampa.

Use uma chave Phillips para aparafusar os 20 parafusos para fixar a tampa inferior e os roletes.
