⚠︎Varning: Genomföringsfunktionen är inte tillgänglig i Europa.

Beskrivning

Denna artikel ger en steg-för-steg-guide för att installera Beambox II genomföringstillbehör.
Vänligen följ instruktionerna nedan för installationsprocessen.

Uppackning:

#	Artikel	Antal	Bild

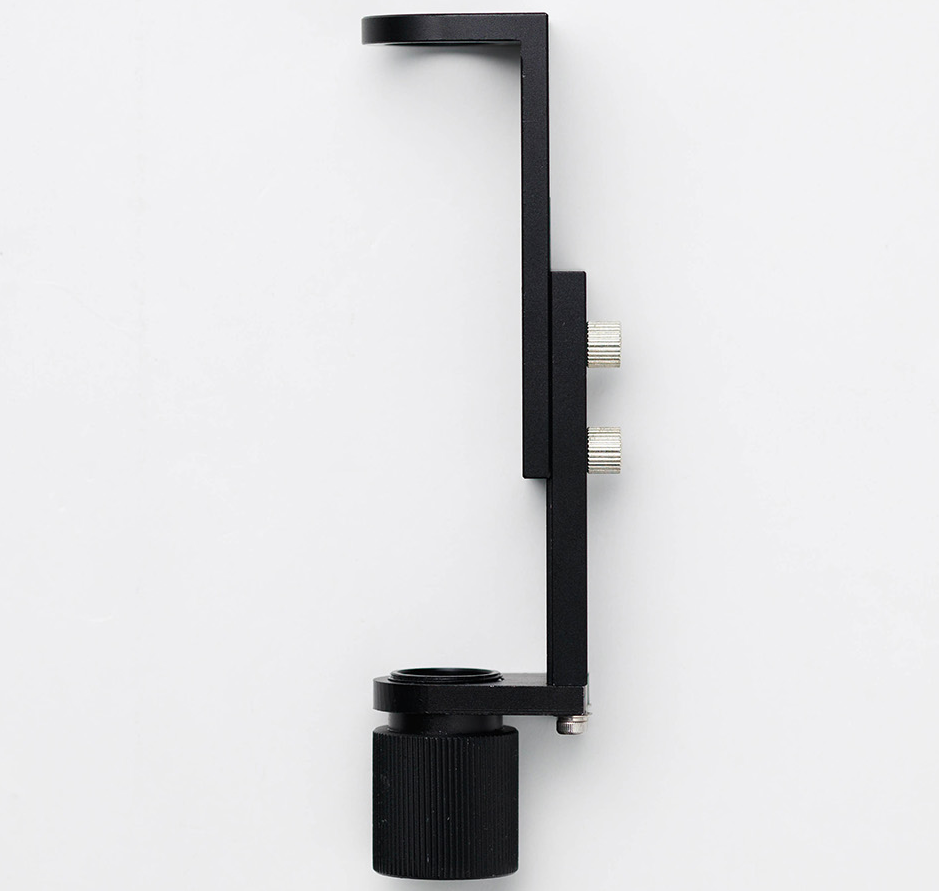

1	Munstycksförlängningstillbehör	1 st

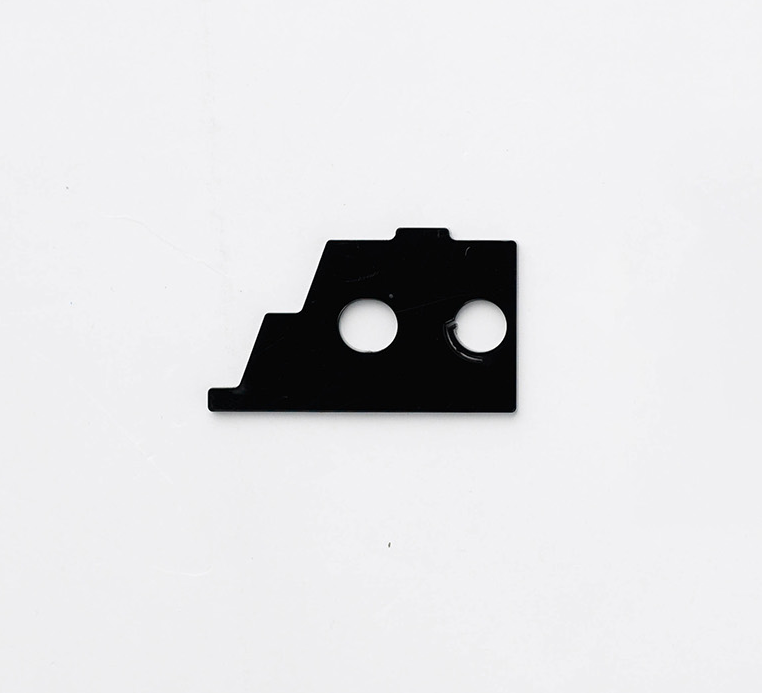

2	Manuellt fokuseringsverktyg	1 st

Verktyg

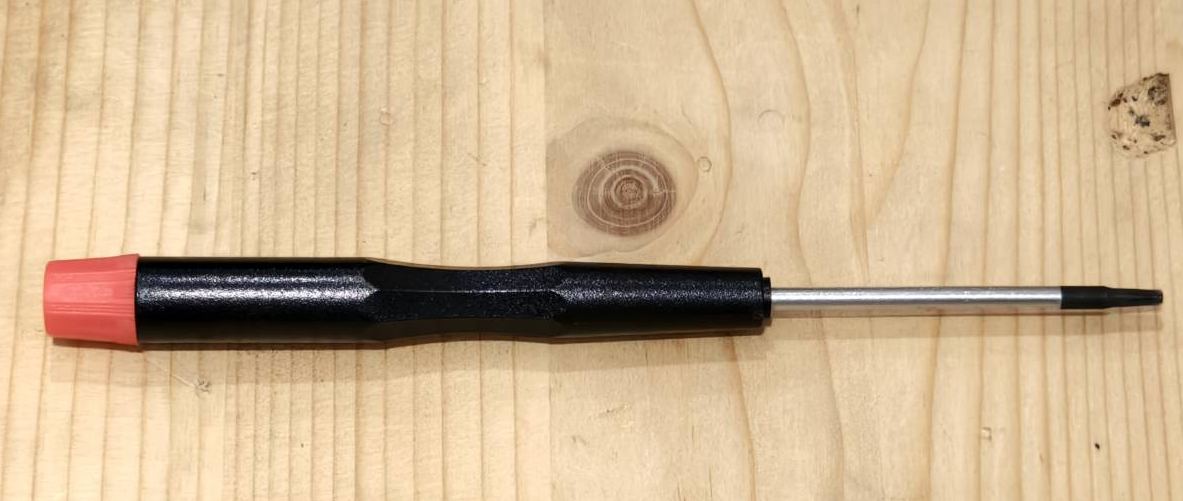

1	Torx T8-skruvmejsel

Steg 1

Ta bort honeycomb-plattan och plattformsfästet.

Steg 2

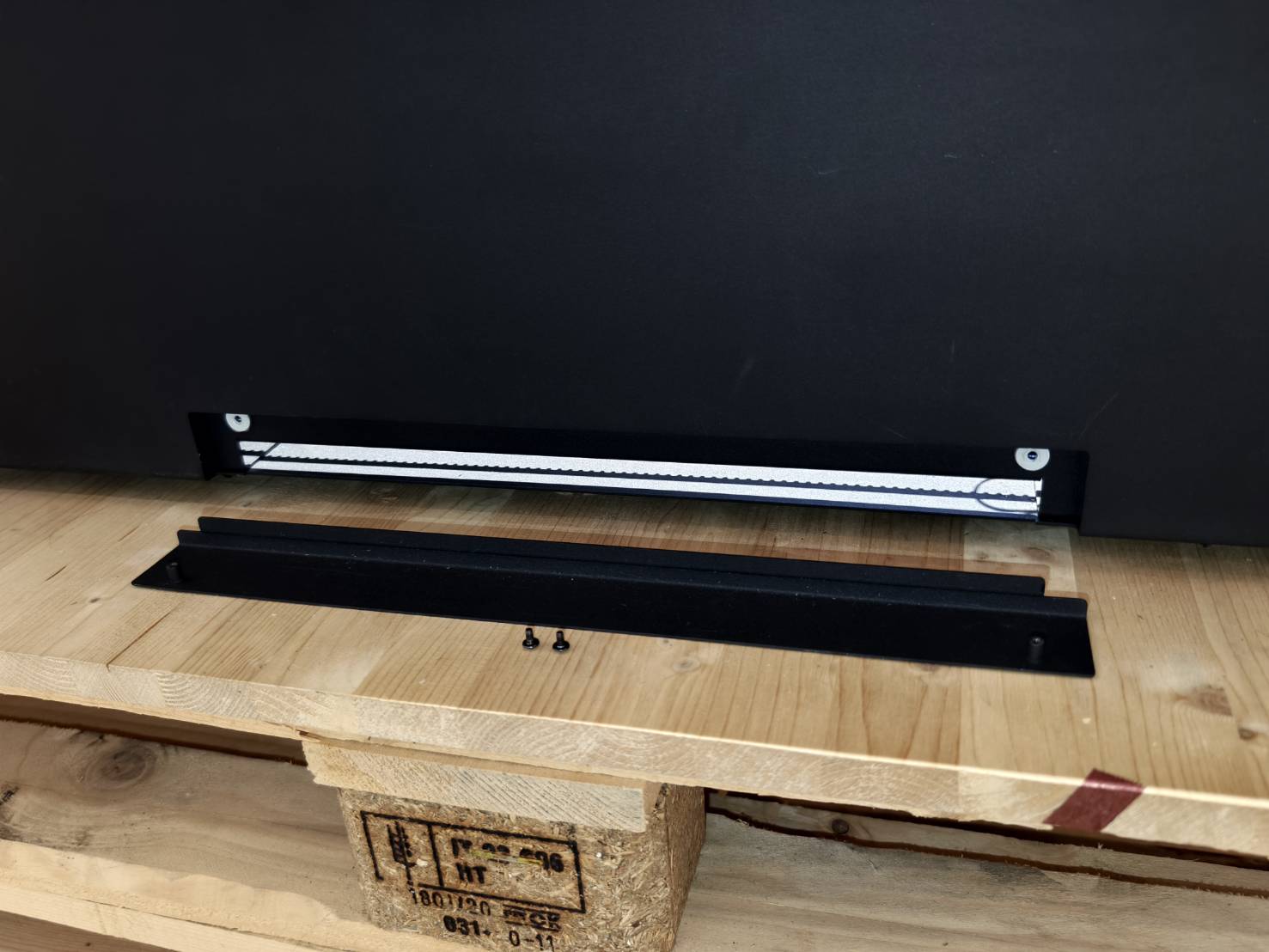

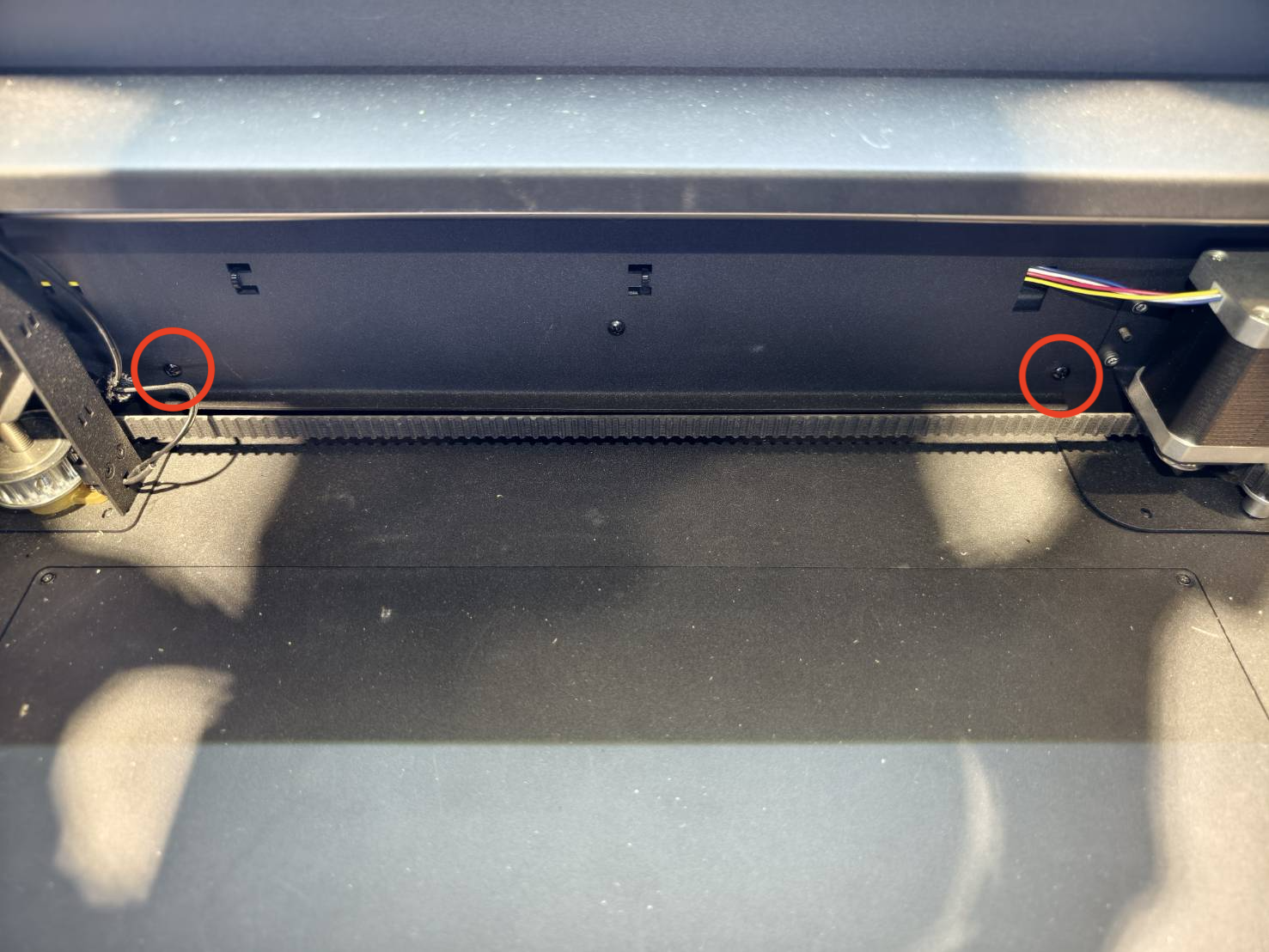

Ta bort de två skruvarna på framsidan och inuti maskinen.
Förvara skyddet säkert för framtida användning.

Steg 3

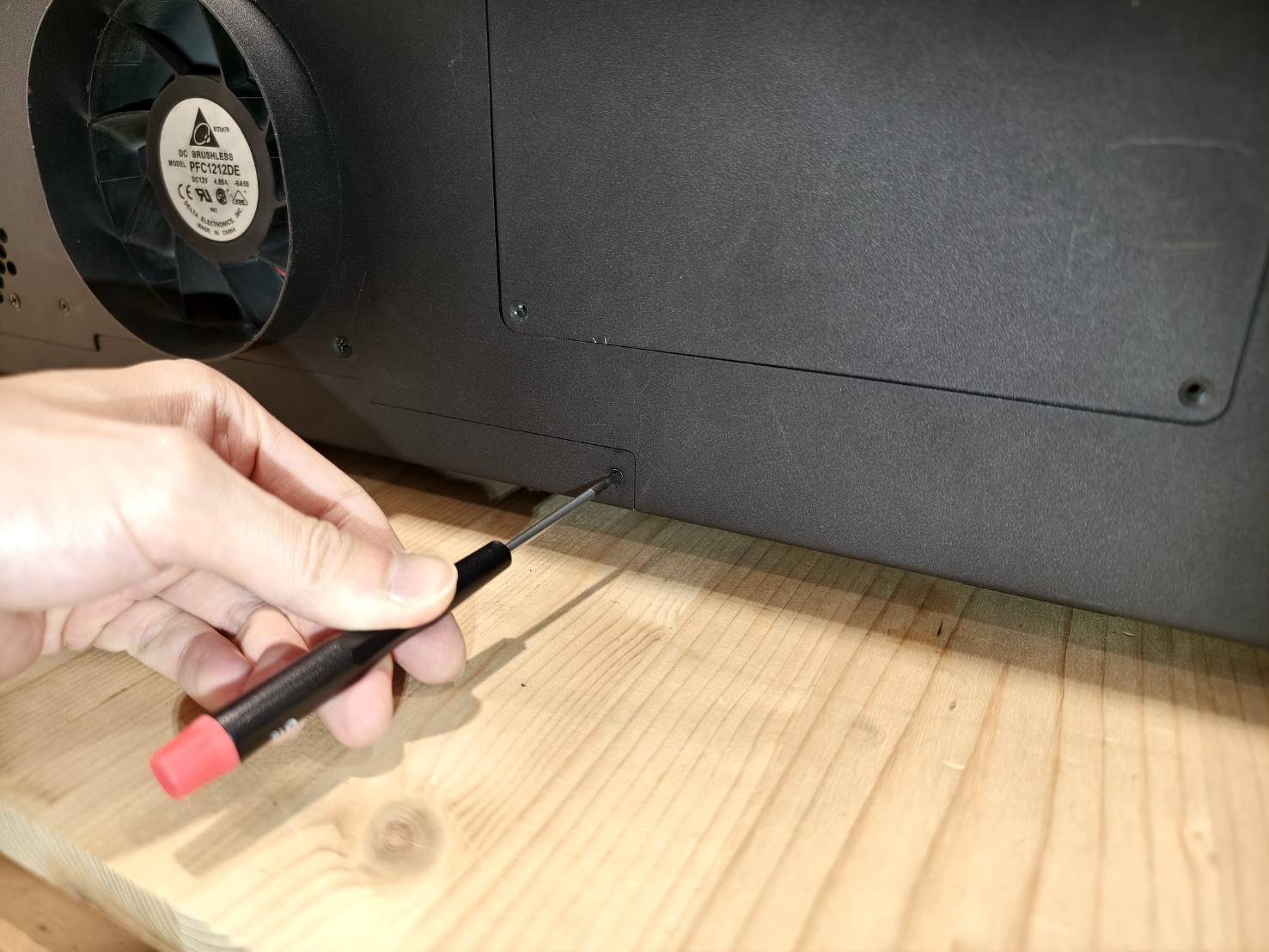

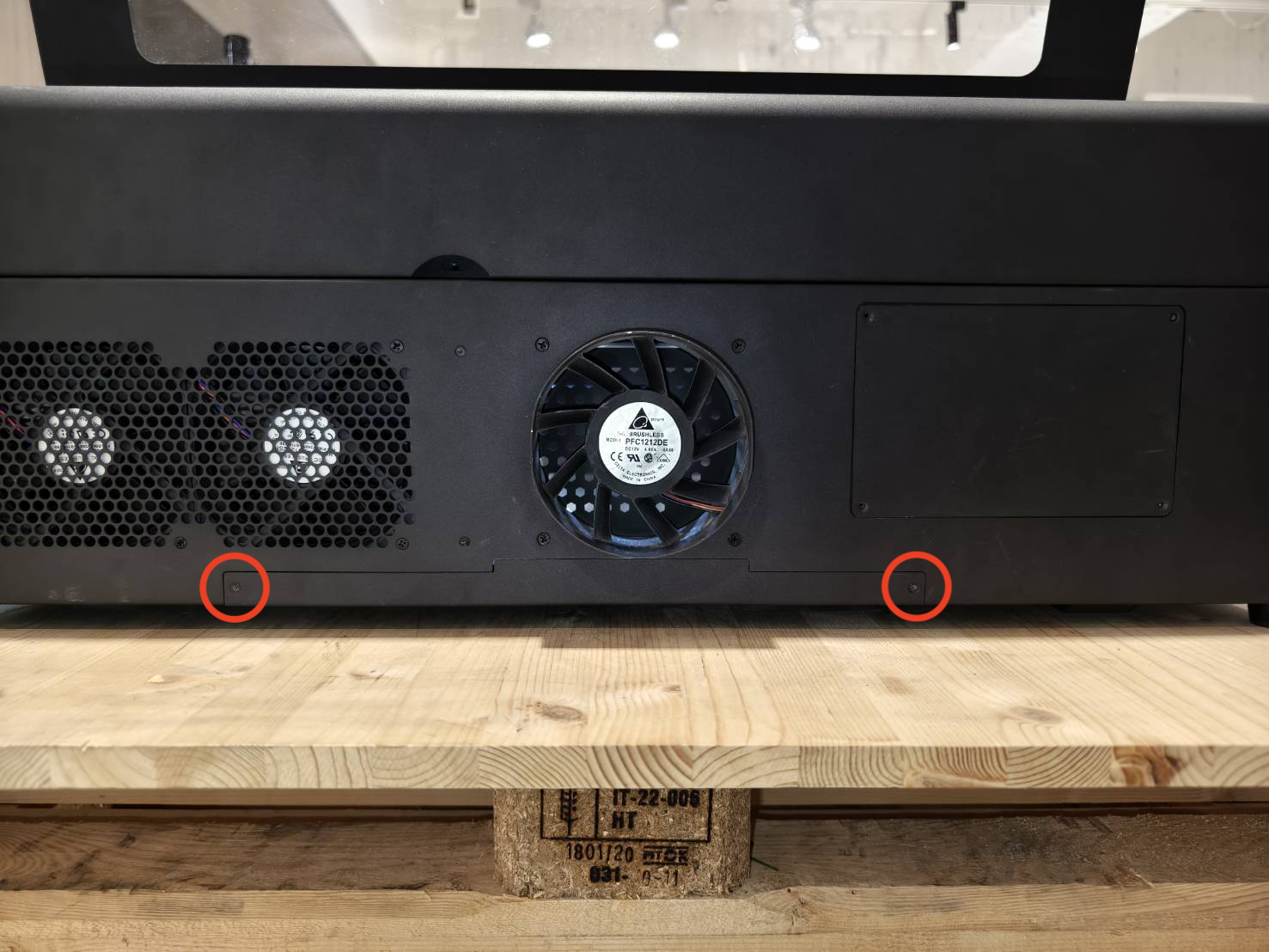

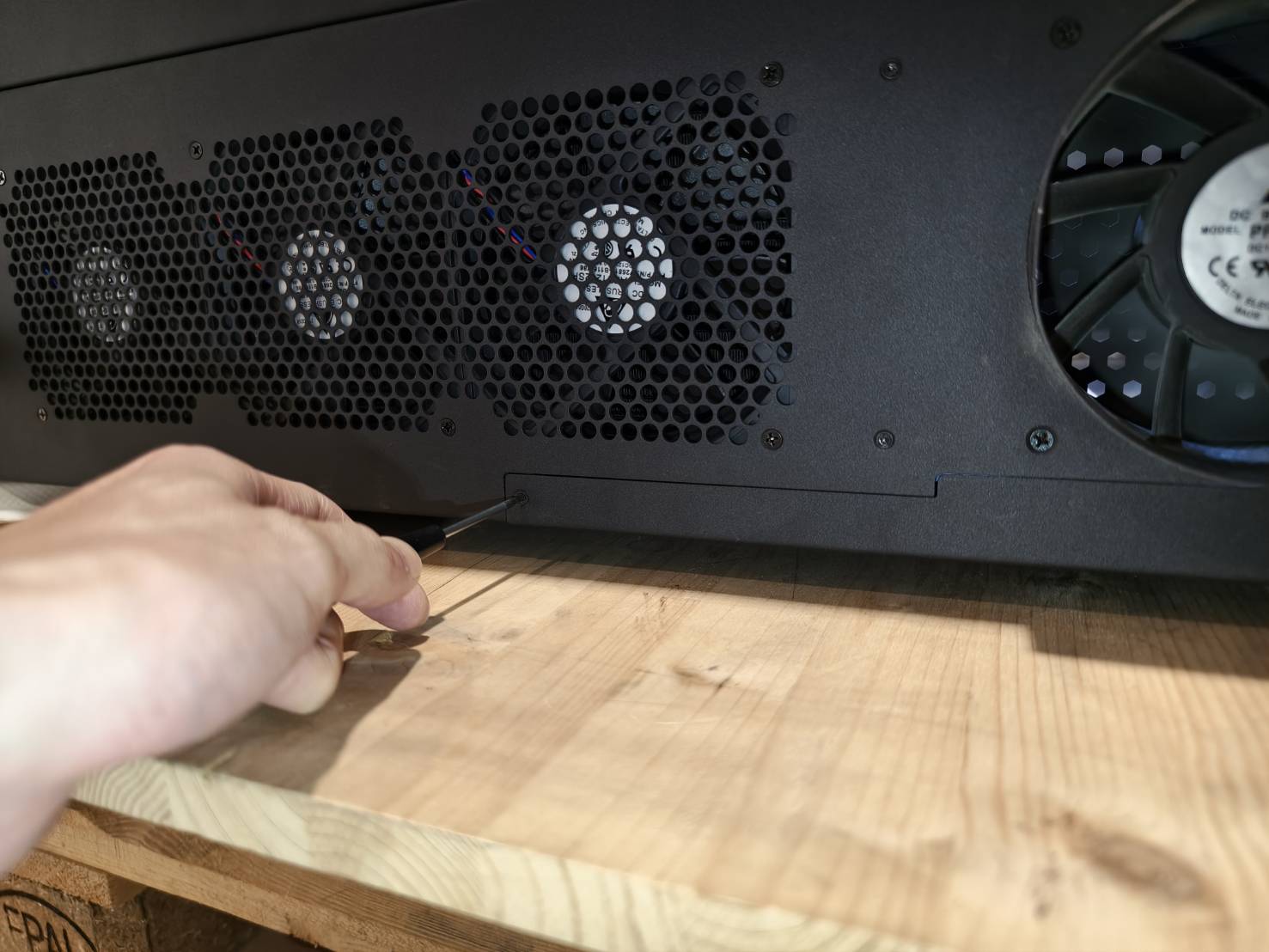

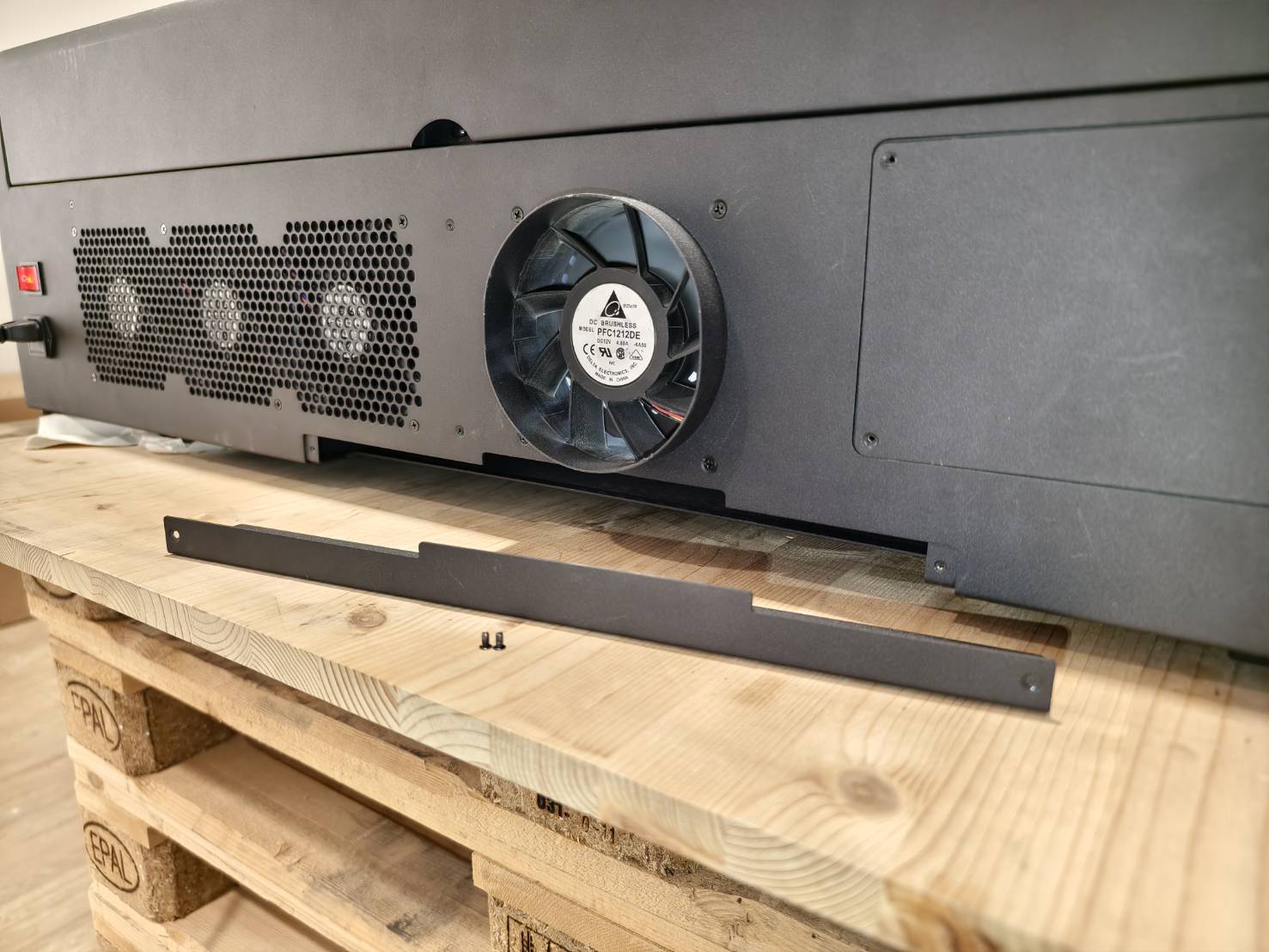

Ta bort de två skruvarna på maskinens baksida.
Förvara skyddet säkert för framtida användning.

Steg 4

Arrangera om luftslangen enligt videon nedan.
(Luftslangen ska först kopplas loss, sedan omplaceras och därefter återanslutas.)

Steg 5

Lossa lasermunstycket genom att vrida på ringen.

Steg 6

Ta bort ringen från munstycksförlängningen.
Fäst munstycksförlängningen på maskinen med hjälp av ringen.

Steg 7

Montera ihop munstycket med linsen igen.

Säkerställ att linsen är i standardpositionen.
Se till att linsens konvexa sida är vänd uppåt.
(Ett tips för att snabbt identifiera den konvexa sidan är att den bör reflektera hela ditt ansikte när du tittar på den.)
Kontrollera att luftslangen inte är vikt.

Förklaring

Som standard kommer fokuslinsen att vara placerad överst, och fokuslinsen kommer att vara 4 mm, vilket innebär att avståndet mellan munstyckets spets och materialets yta kommer att vara 4 mm.

Fastställ ordningen för fokuseringsläget
Fokusläge: 4 mm (Standard)		Fokusläge: 16 mm
Lins		Block
Block		Lins
Ring		Ring
Munstycke		Munstycke

Demonstration

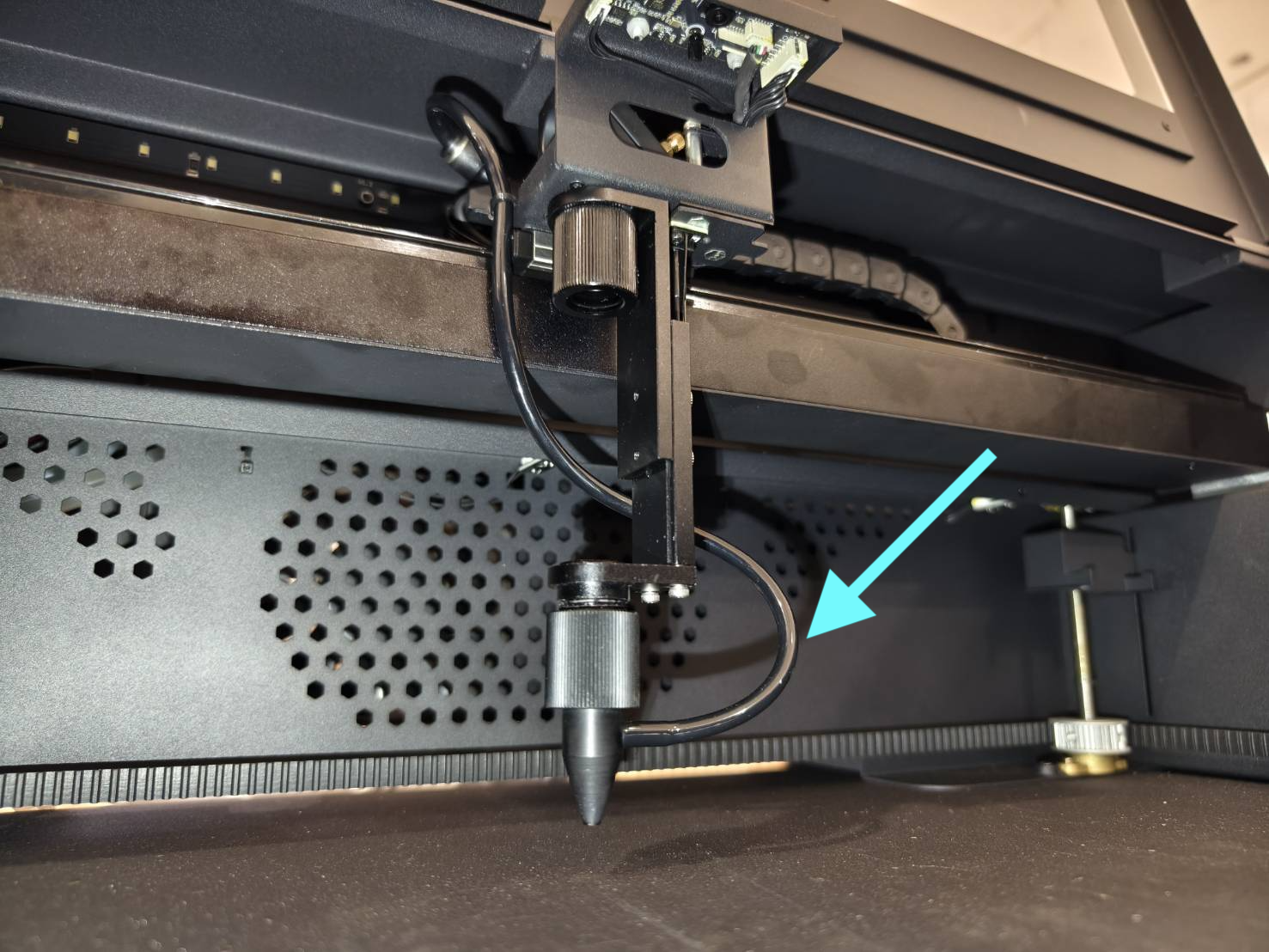

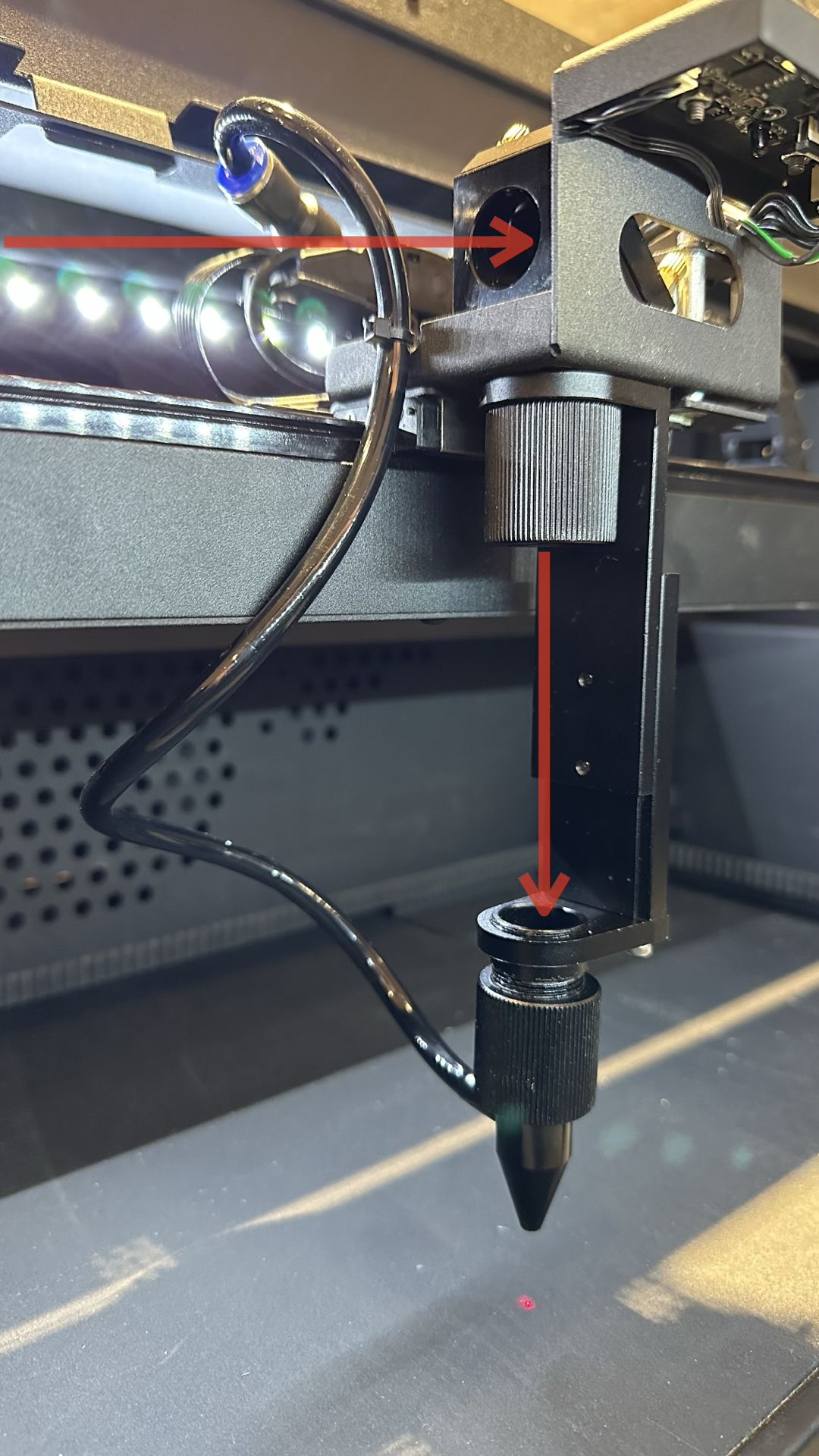

⚠︎ Observera: För att förhindra eventuella skador, undvik att placera luftslangen i laserstrålens väg som indikeras av den röda pilen i bilden nedan. Untitled.001.png

⚠︎ Observera: Se även till att luftslangen placeras på höger sida av lasermunstycket för att undvika problem med hempositionering.

Steg 8

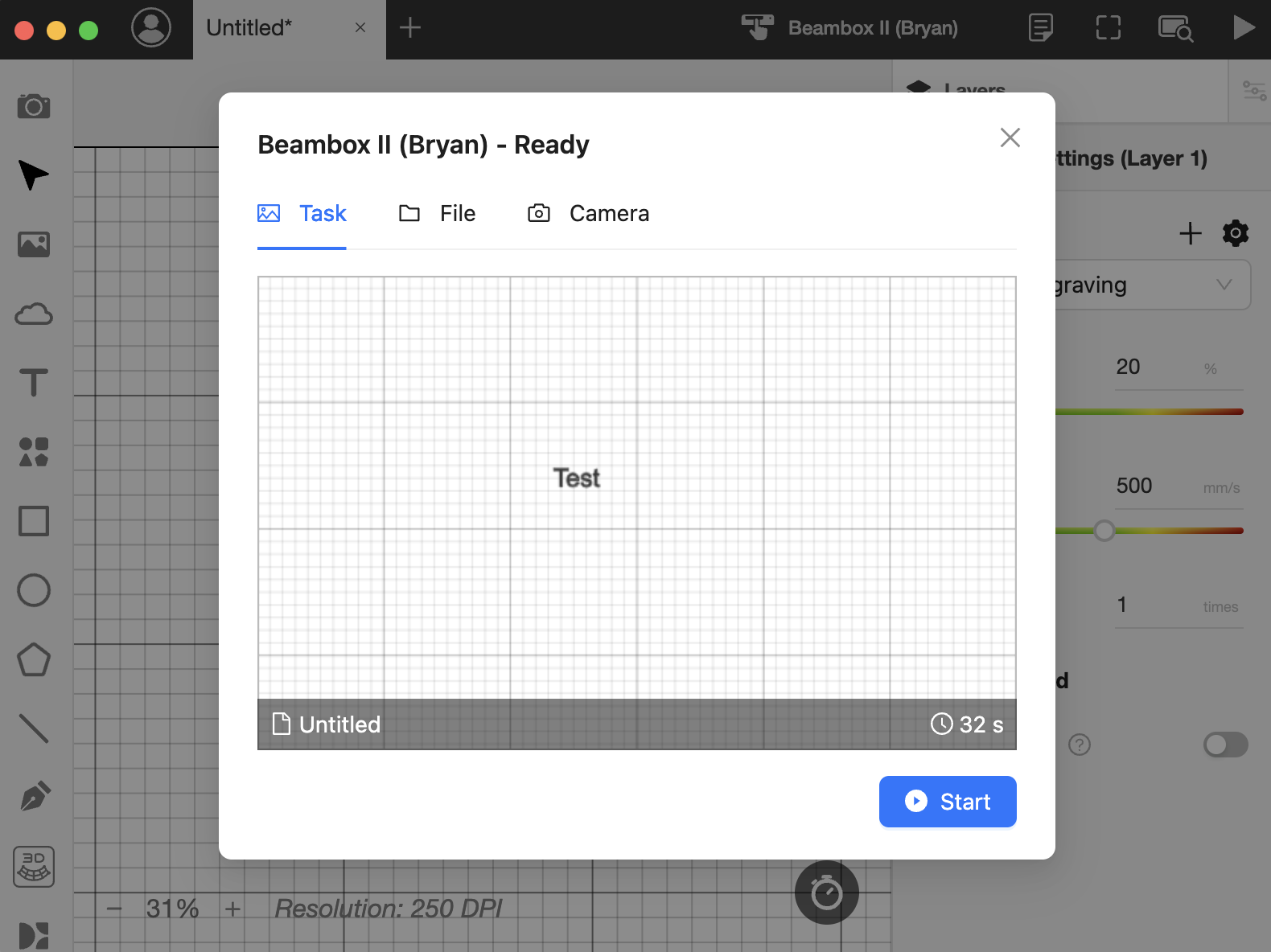

Aktivera luftflödestestfunktionen på kontrollpanelen och flytta laserhuvudet manuellt för att kontrollera om resultatet är normalt. Var särskilt uppmärksam när du flyttar munstycket till vänster sida, eftersom luftslangen sannolikt kommer att stöta mot maskinens sida och orsaka böjning.

Steg 9

Gå till "Hårdvaruinställningar" för att välja standardfokusläge.
Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj "Nära fokus" (Standard)

Steg 10

Munstyckets höjd kan justeras med hjälp av fingerskruvarna på sidan.

Steg 11

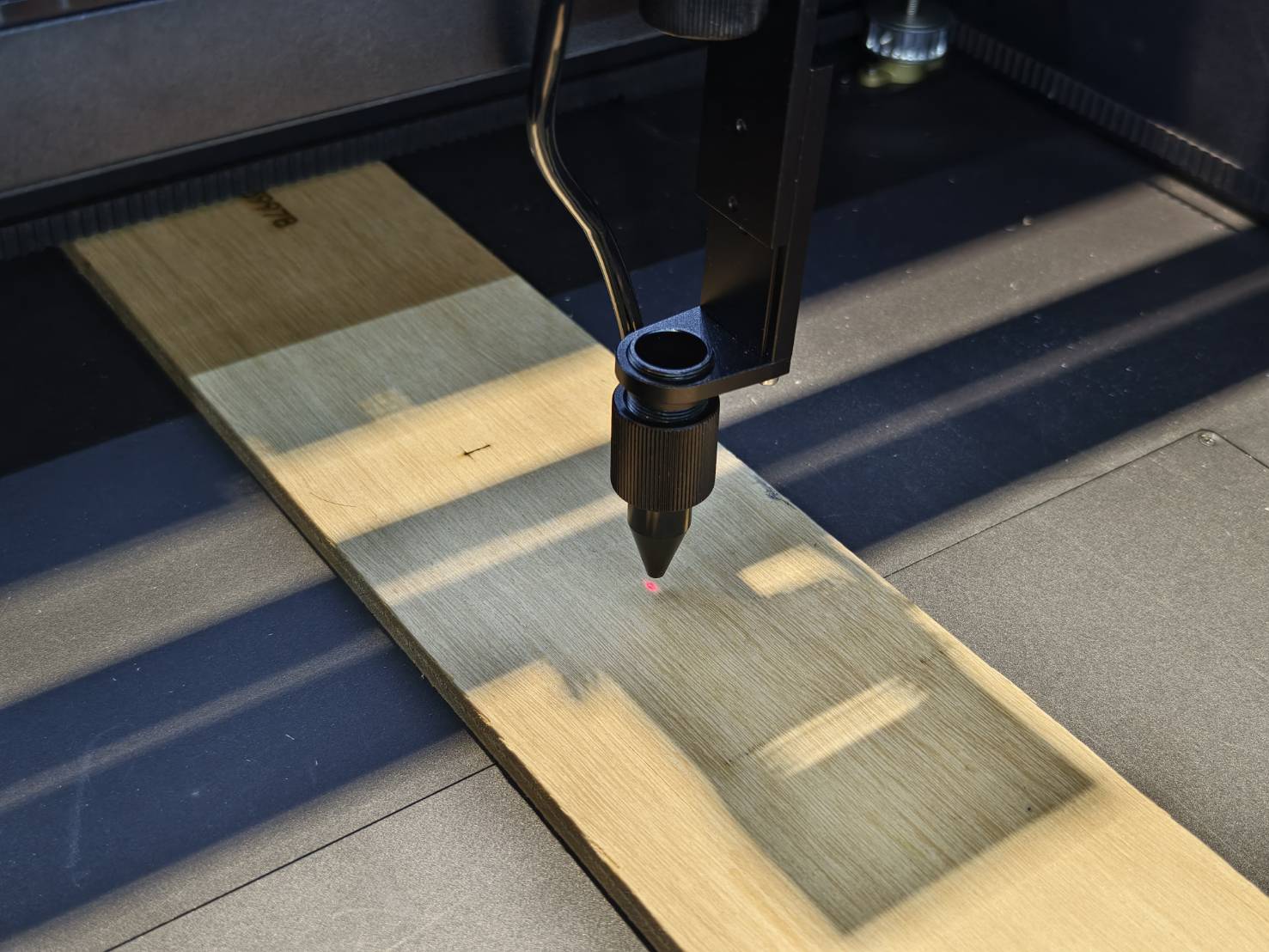

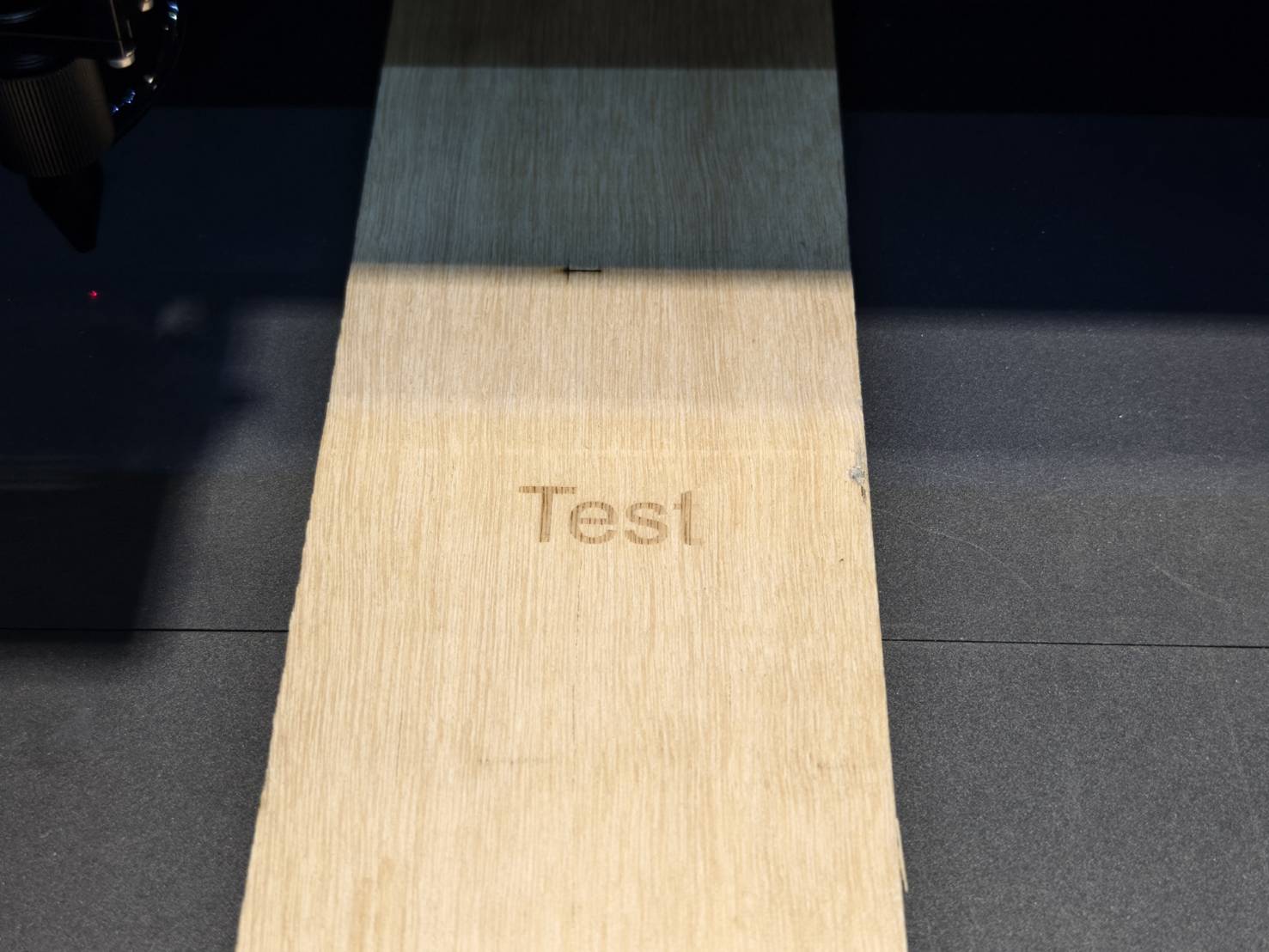

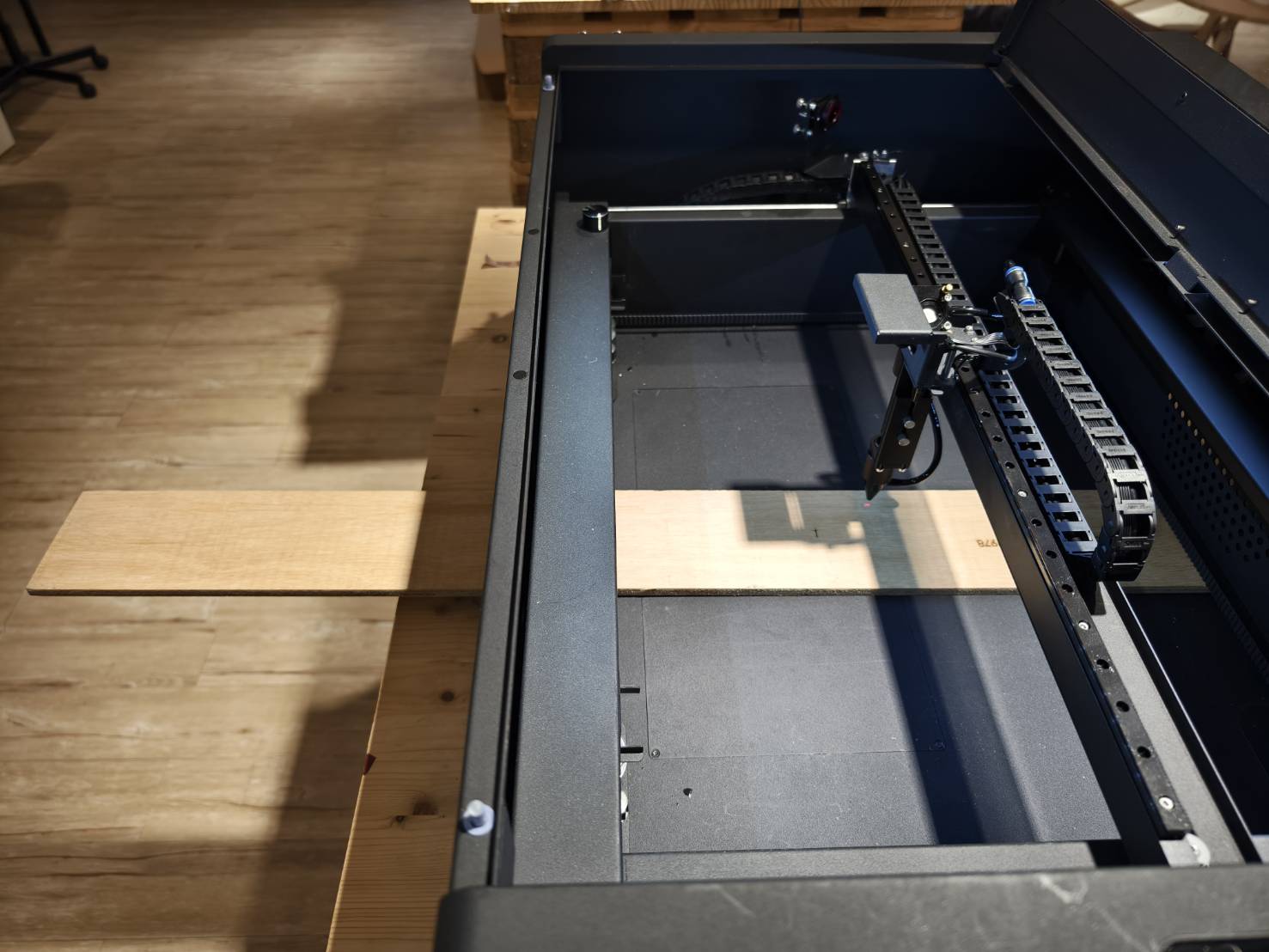

Du kan nu placera ett längre arbetsstycke inuti maskinen.

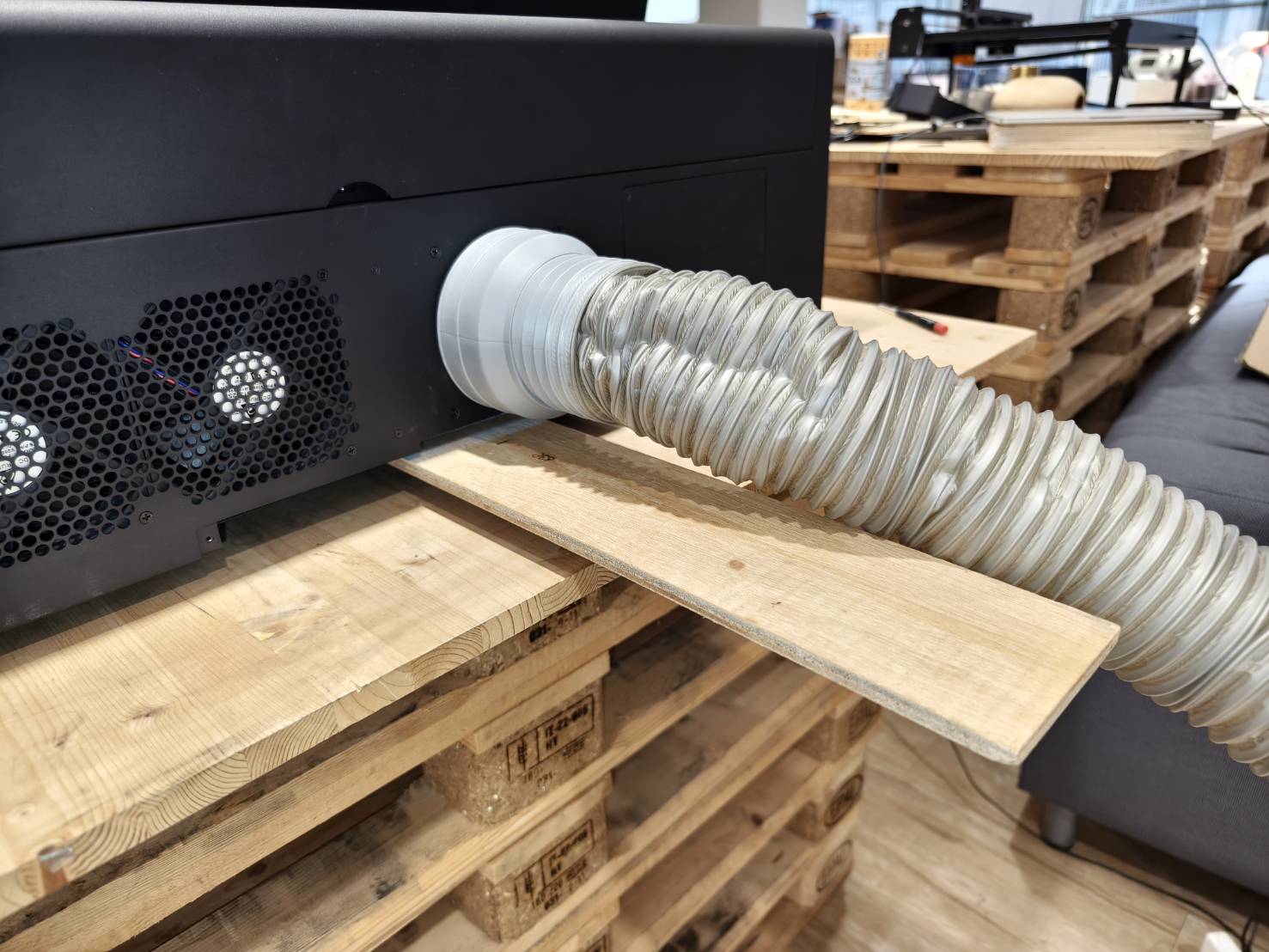

Se till att ventilationsslangen inte blockerar arbetsstyckets baksida.

Steg 12

Utför manuell fokusering med verktyget. Verktygets spets är 4 mm tjock och används för att fokusera. (Om du har tappat bort verktyget kan du använda anvisningarna för att tillverka ett nytt själv.)
