Beskrivning

Denna artikel förklarar de två olika fokuslägena som Beambox II har.
Olika fokuslägen ger olika fokusavstånd och kan användas för material eller graveringsobjekt av olika storlekar.

Förklaring av fokuslägen
Ändra linsens position
Hårdvaruinställningar på kontrollpanelen

Förklaring av fokuslägen

Som standard är fokuslinsen placerad överst med ett fokusavstånd på 4 mm, vilket innebär att avståndet mellan munstyckets spets och materialets yta är 4 mm.

För vissa material kan munstyckets spets kanske inte nå det förvalda avståndet på 4 mm. Därför kan avståndet ökas genom att flytta linsen till munstyckets nedre del.

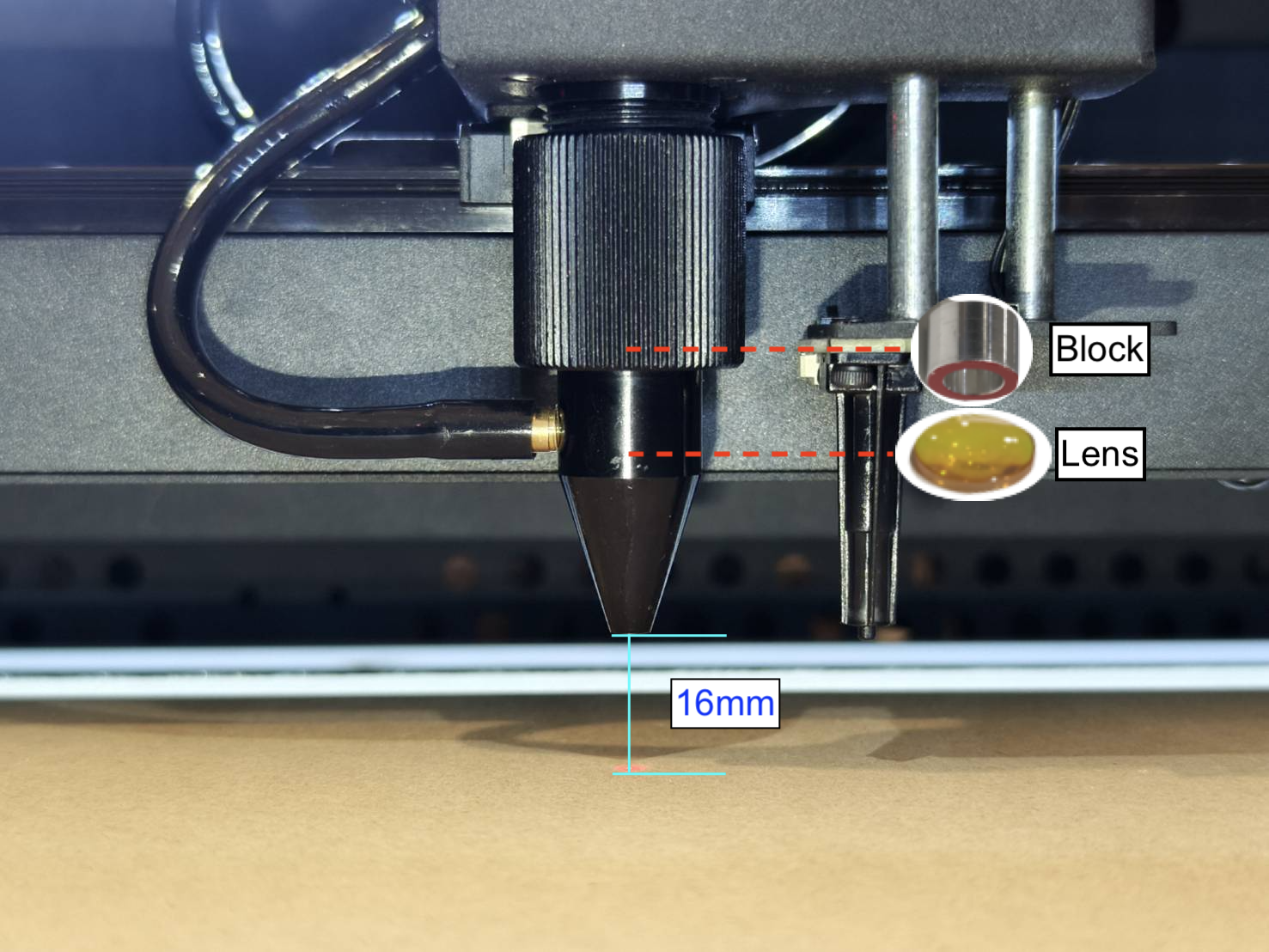

När linsen är placerad längst ner kan avståndet mellan spetsen och ytan ökas till 16 mm.

Hur ändrar du linsens position?

1. Ta isär linsen

2. Bestäm ordningen för fokusläget
Fokusläge: 4 mm (Standard)		Fokusläge: 16 mm
Lins		Block
Block		Lins
Ring		Ring
Munstycke		Munstycke

3. Sätt ihop linsen igen

Den röda sidan av blocket måste vara vänd nedåt.
Linsens välvda sida måste vara vänd uppåt.
(Ett tips för att snabbt avgöra den välvda sidan är att den bör reflektera hela ditt ansikte när du tittar på den.)
Vrid ringen moturs för att dra åt den.

Hårdvaruinställningar på kontrollpanelen

Slå på maskinen och gå till "Hårdvaruinställningar" för att välja rätt fokusläge.

När läget har valts kommer maskinen automatiskt att ändra fokusavståndet enligt det valda läget när autofokus utförs. Standardinställningen är Närfokus (4 mm).

Obs!
Se till att du har samma linsordning i munstycket som i tabellen ovan.
Om inte kommer lasern att vara ofokuserad eller felfokuserad, och graveringsresultaten kommer att misslyckas eller bli mycket dåliga.

Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj det som matchar din linsordning
