Rotationsenheten är endast kompatibel med 110 mm och 150 mm fältlinser.

Steg 1

Ta ut anslutningskabeln ur förpackningen. Medan maskinen är avstängd, anslut ena änden till maskinens vänstra sida.

Efter att ha anslutit den andra änden till rotationsenheten, slå på Promark.

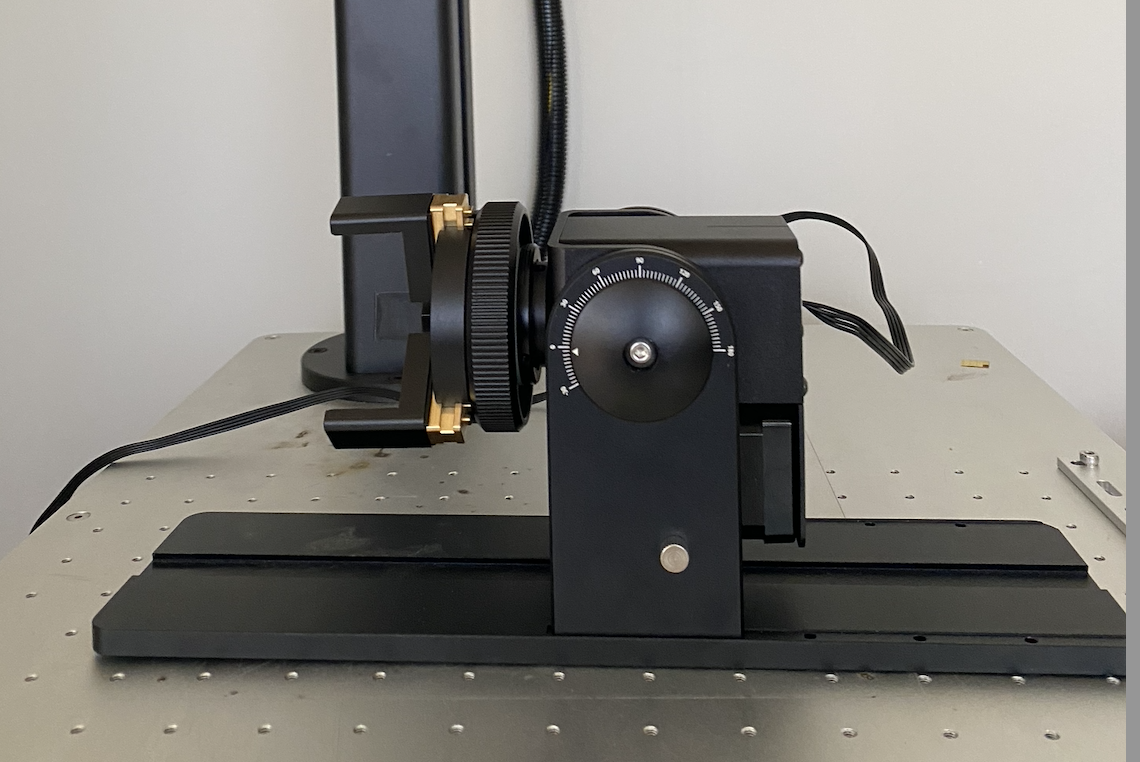

Rotationschuck i normalläge.

截圖 2025-03-27 11.40.04.png

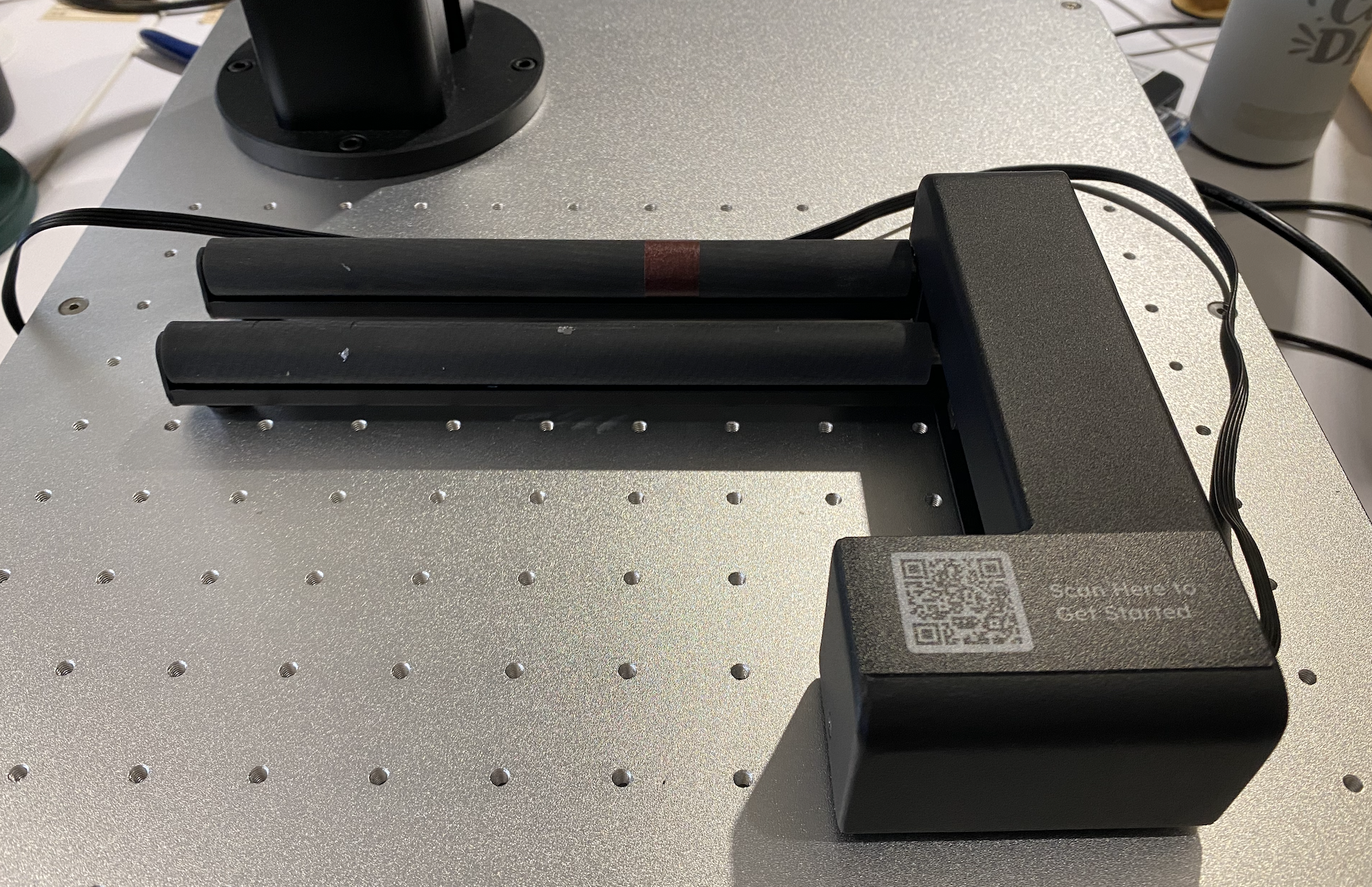

Rulle i normalläge.

截圖 2025-03-27 11.38.02.png

Obs: Om du behöver vända den åt vänster, aktivera 'Spegla' funktionen i rotationsinställningarna. Annars kan bilddelningsfel uppstå.

Steg 2

Gå till dokumentinställningarna för att aktivera rotationsenheten, klicka sedan på kugghjulsikonen till höger för att öppna rotationsinställningarna.

截圖 2025-03-26 16.53.05.png

Steg 3

Välj den rotationsenhet du använder och konfigurera sedan rotationsinställningarna.

1. Ange objektets omkrets eller diameter (endast för chuck)

2. Justera rotationsförhållandet för rotationsaxelns funktion.

3. Delningsstorlek: Längden på varje graveringsdel i bilden.

4. Överlappningsstorlek: Överlappningslängden för varje del.

5. Om rotationsaxeln är vänd åt vänster måste spegelfunktionen aktiveras.

Omkrets

Om den angivna omkretsen är större än det faktiska objektet kan det orsaka överlappning av graveringsområdet, vilket kan leda till ojämn färgning.
Om den angivna omkretsen är mindre än det faktiska objektet kan det orsaka mellanrum mellan mönsterdelarna.

När chucken används för koniska objekt rekommenderas att ange den genomsnittliga omkretsen för graveringsområdet.

Delningsstorlek

När Promark rotationsenhet används kommer bilden att delas upp i flera sektioner. Varje sektion markeras sekventiellt på objektet; därefter roterar enheten för att markera nästa sektion, och fortsätter så tills hela bilden är markerad.

Storleken på varje sektion bestäms av inställningen för delningsstorlek.

Om ditt objekt har en konisk eller oregelbunden form kan användning av en mindre sektionsstorlek minska glapp eller felinriktning mellan sektionerna.

En större delningsstorlek kan minska tidsåtgången för uppgiften men kan påverka graveringsresultatet på grund av större variation i fokallängden inom en enskild enhetslängd.

Överlappningsstorlek

För att minska eventuella glapp mellan sektioner kan du ställa in en fast överlappning i slutet av varje sektion för att minimera synliga mellanrum.

Var dock medveten om att om överlappningen är för stor kan det leda till att de överlappande områdena på materialet utsätts för överdriven värme, vilket resulterar i en märkbar horisontell linje.

*Promark rotationsenhet stöder endast gravering i X-riktningen.
