2-4 Kamerakalibrering

⚠︎ Se till att din Beam Studio och beamo II firmware är uppdaterade till den senaste versionen.

Beskrivning

Den här artikeln guidar dig genom processen för att utföra en kamerakalibrering.


När kamerakalibrering behövs
1. När maskinen används för första gången.
2. När maskinen har flyttats.
3. När det finns en avvikelse mellan kameraförhandsgranskningen och den faktiska graveringspositionen.

Obs:
Kamerakalibrering krävs för första användningen av kameraförhandsgranskningsfunktionen.

Steg 1 - Bekräfta versionen av Beam Studio och firmware

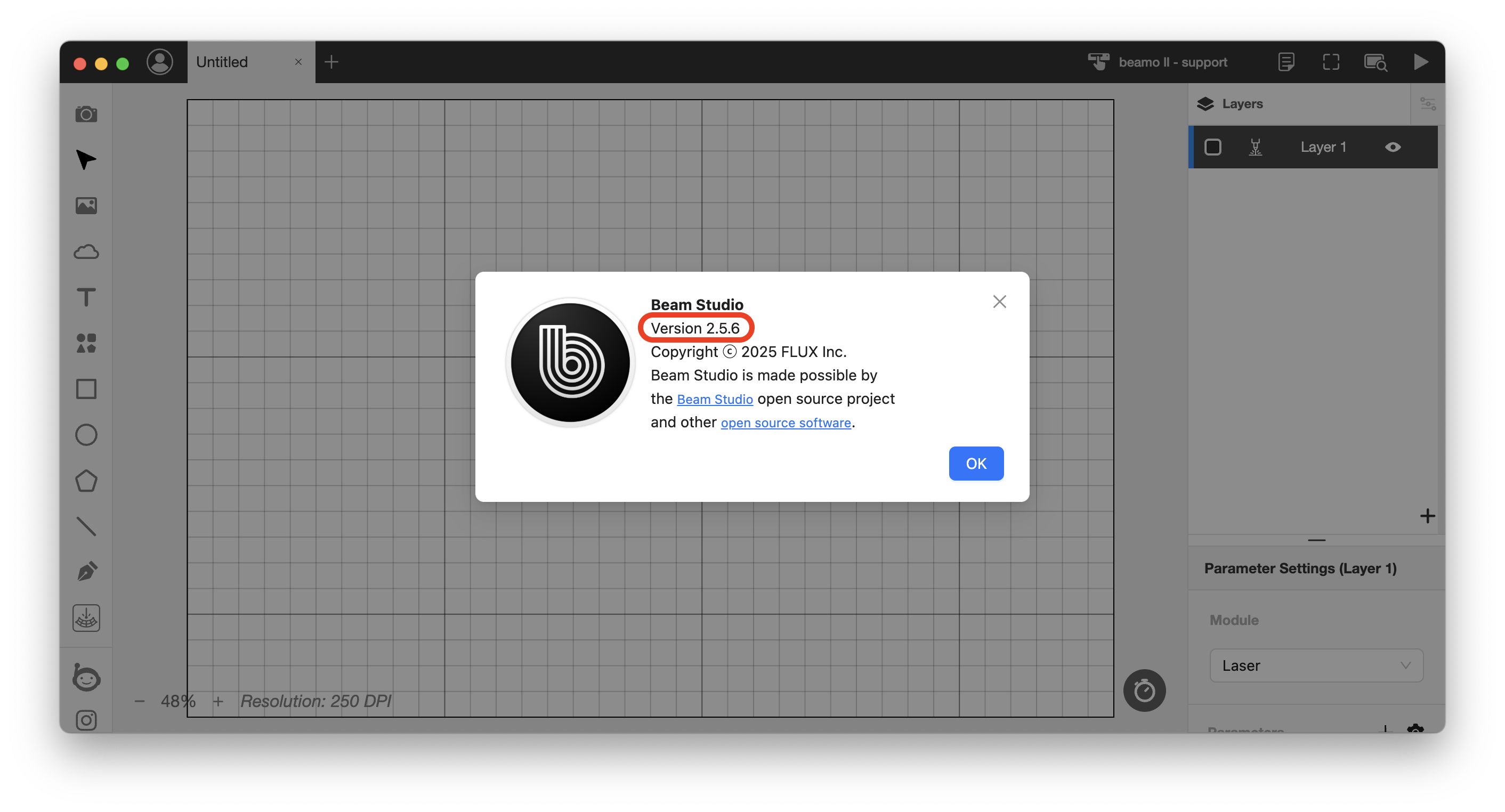

Programvaruversion som krävs: Beam Studio 2.5.11 eller senare.

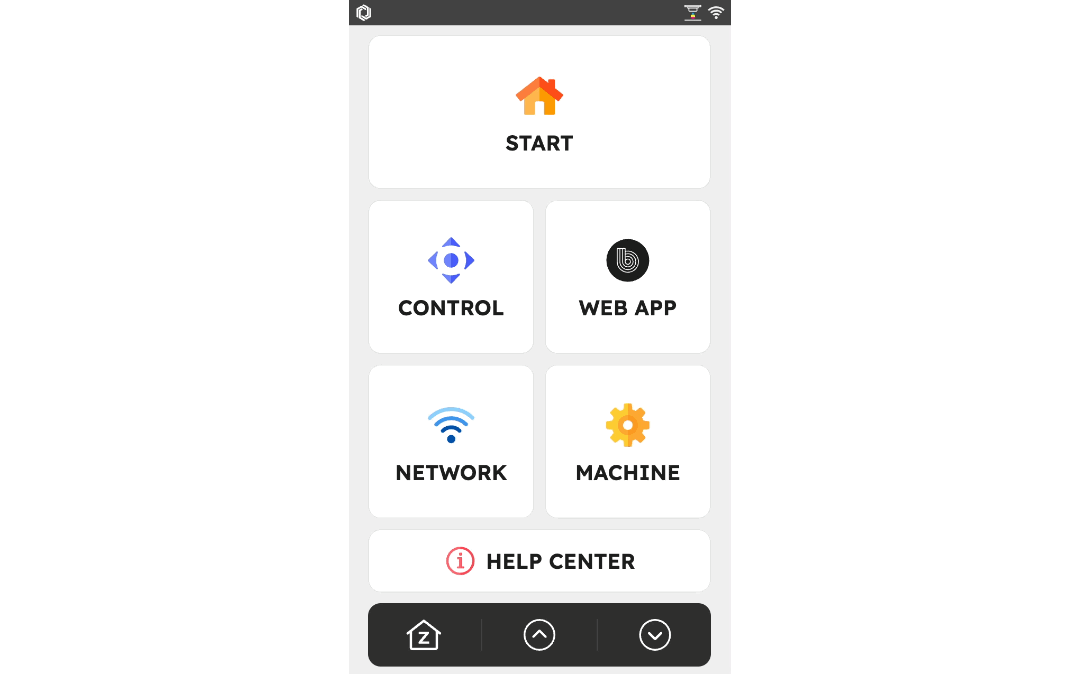

Firmwareversion som krävs: 6.1.6 eller senare.

Steg 2 - Förberedelse

Material att förbereda:
Överlappa och limma ihop två A4-ark med vitt papper för att skapa en yta som mäter cirka 19–28 cm på längden och 31–40 cm på bredden, eller använd en ljusfärgad träskiva i samma storlek.

Steg 3 - Lägg till ett nytt projekt och utför kamerakalibrering

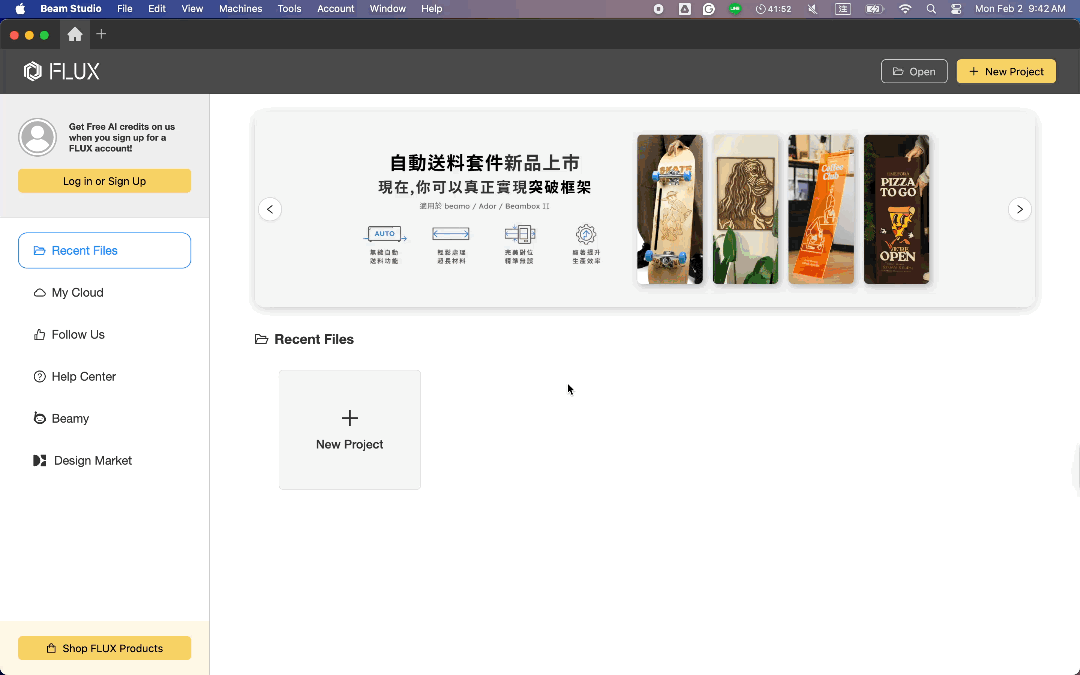

Lägg till ett nytt projekt och välj namnet på den maskin du vill använda, och klicka på "Kalibrera kamera."

Steg 4 - Placera vitt papper

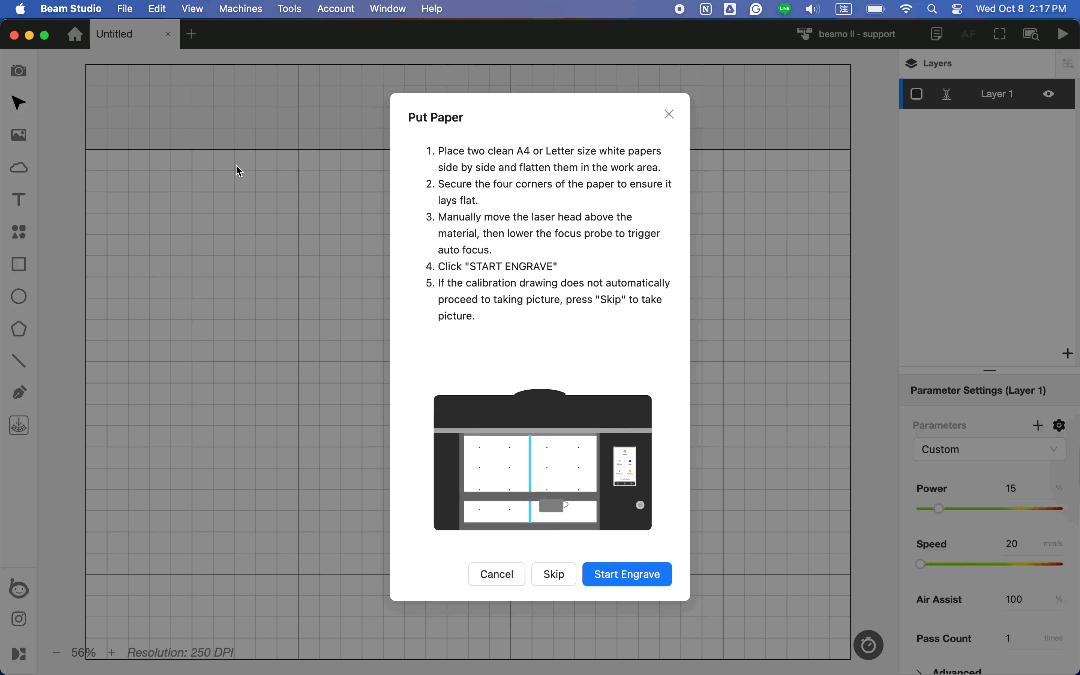

Placera ett rent A4-papper i mitten av arbetsytan och fäst det genom att tejpa fast alla fyra hörnen.

Steg 5 - Rita kalibreringsbilden

Klicka på "STARTA GRAVERING" för att rita kalibreringsbilden.

Steg 6 - Justera markeringspunkter

Zooma in, zooma ut och justera fotots exponering för att rikta in de röda markeringspunkterna exakt med de åtta ritade punkterna.

Steg 7 - Verifiera kalibreringsresultaten

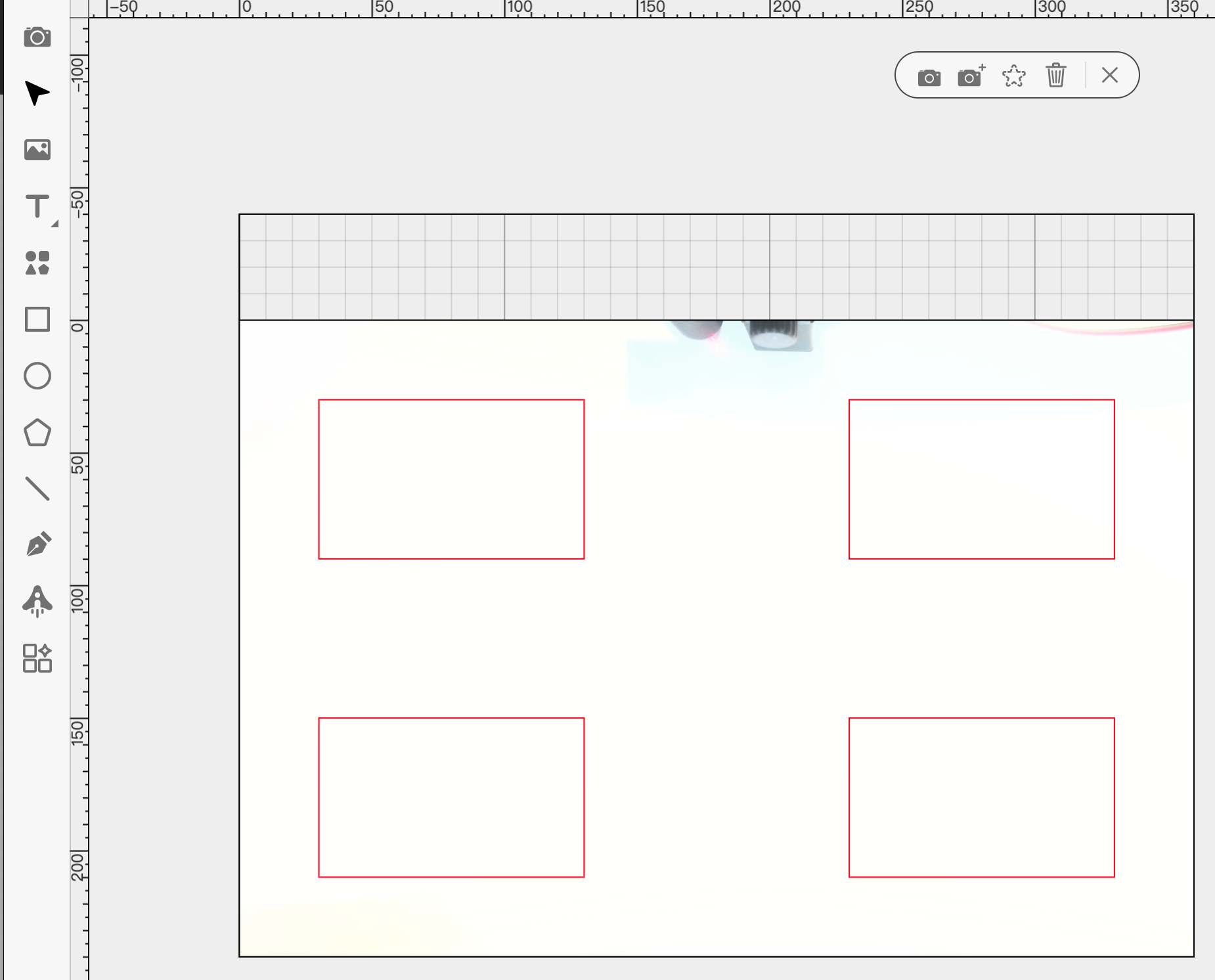

Rita fyra rektanglar enligt följande inställningar och bekräfta att alla fyra sidorna på varje rektangel är helt i linje med lasermarkeringspunkterna.

Positioner och dimensioner:

1. X = 30 mm, Y = 30 mm, B = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, B = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, B = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, B = 100 mm, H = 60 mm

Om rektanglarna inte är korrekt inriktade med markeringspunkterna, justera materialhöjden för att fokusera om och utför kamerakalibreringen igen för att säkerställa att positioneringsnoggrannheten återställs.

#END
