4-16 Avancerad kamerakalibrering

⚠︎ Innan du börjar, se till att din Beam Studio och beamo II-firmware är uppdaterade till de senaste versionerna.

Beskrivning

Denna artikel guidar dig genom proceduren för avancerad kamerakalibrering.


När du behöver kalibrera kameramodulen

• Efter att systemet har ominstallerats.
• Om kameramodulen har bytts ut eller ompositionerats.
• Om den fångade kameraförhandsvisningen verkar förvrängd eller onormal.

Steg 1 – Verifiera mjukvaru- och firmwareversioner

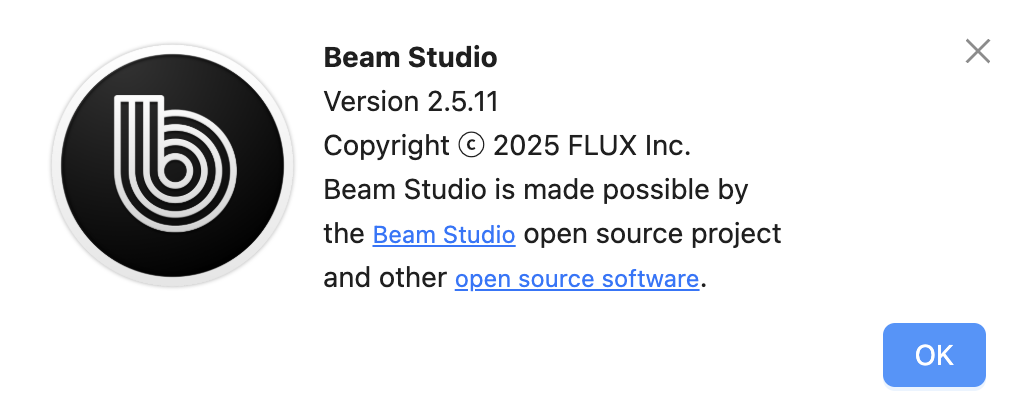

Krävd Beam Studio-version: 2.5.11 eller senare

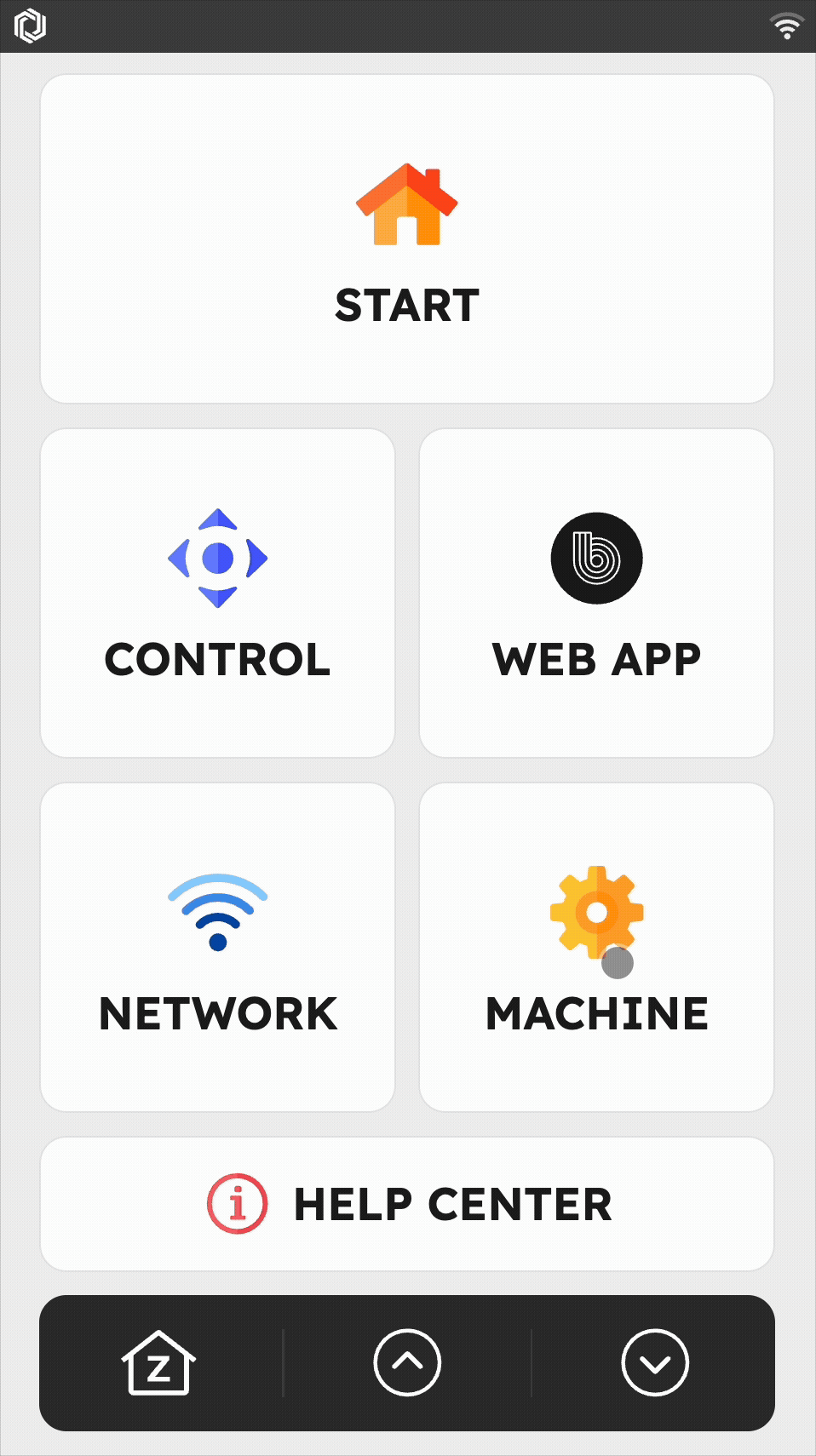

Krävd firmwareversion: 6.1.6 eller senare

Steg 2 – Starta avancerad kamerakalibrering

I det övre verktygsfältet, navigera till:

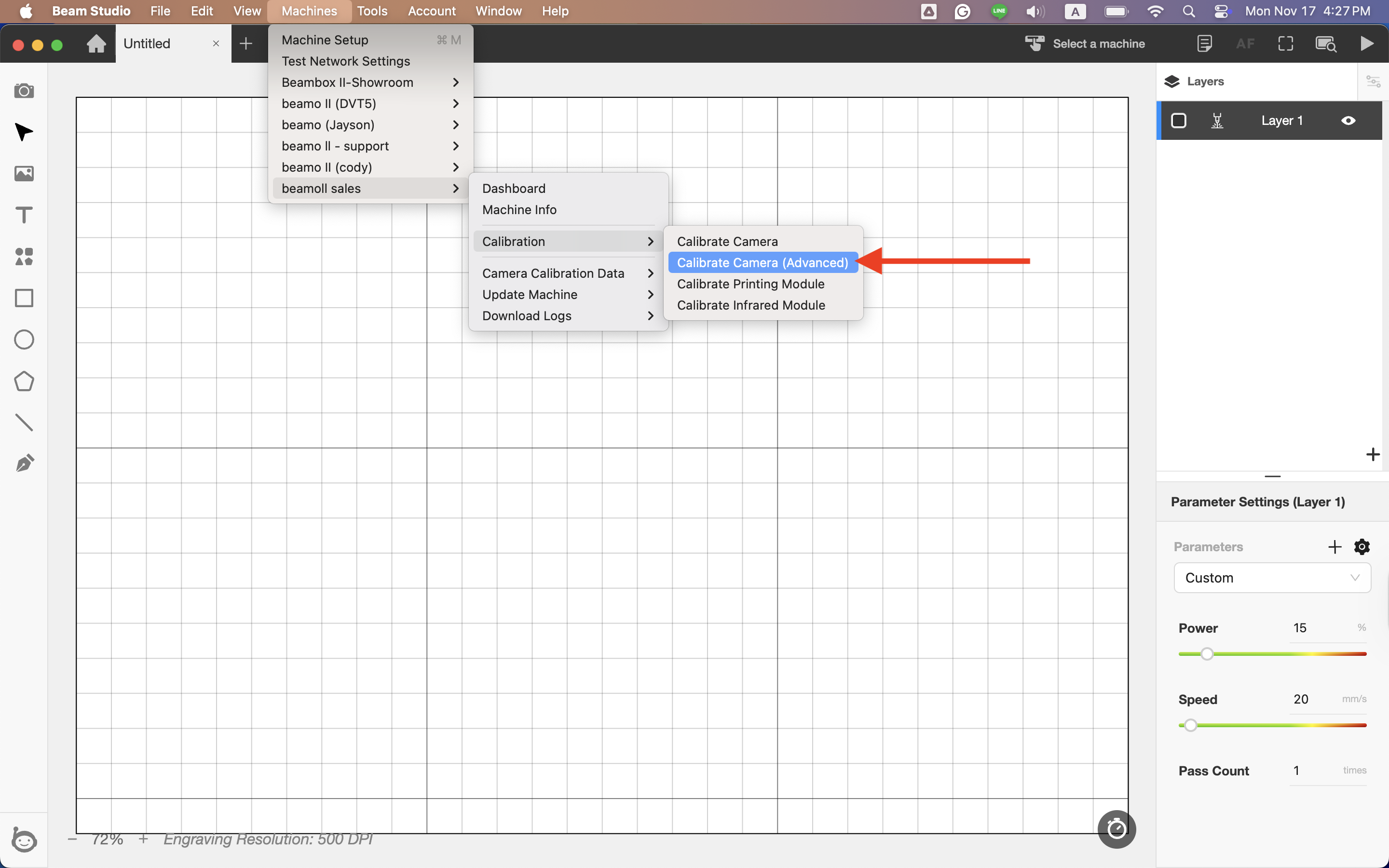

Maskin → [Ditt maskinnamn] → Kalibrering → Kamerakalibrering (Avancerad)

Steg 3 – Förbered schackrutemönstret

Material som krävs:
Ett ark A4 vitt papper

Skriv ut kalibreringsmönstret:

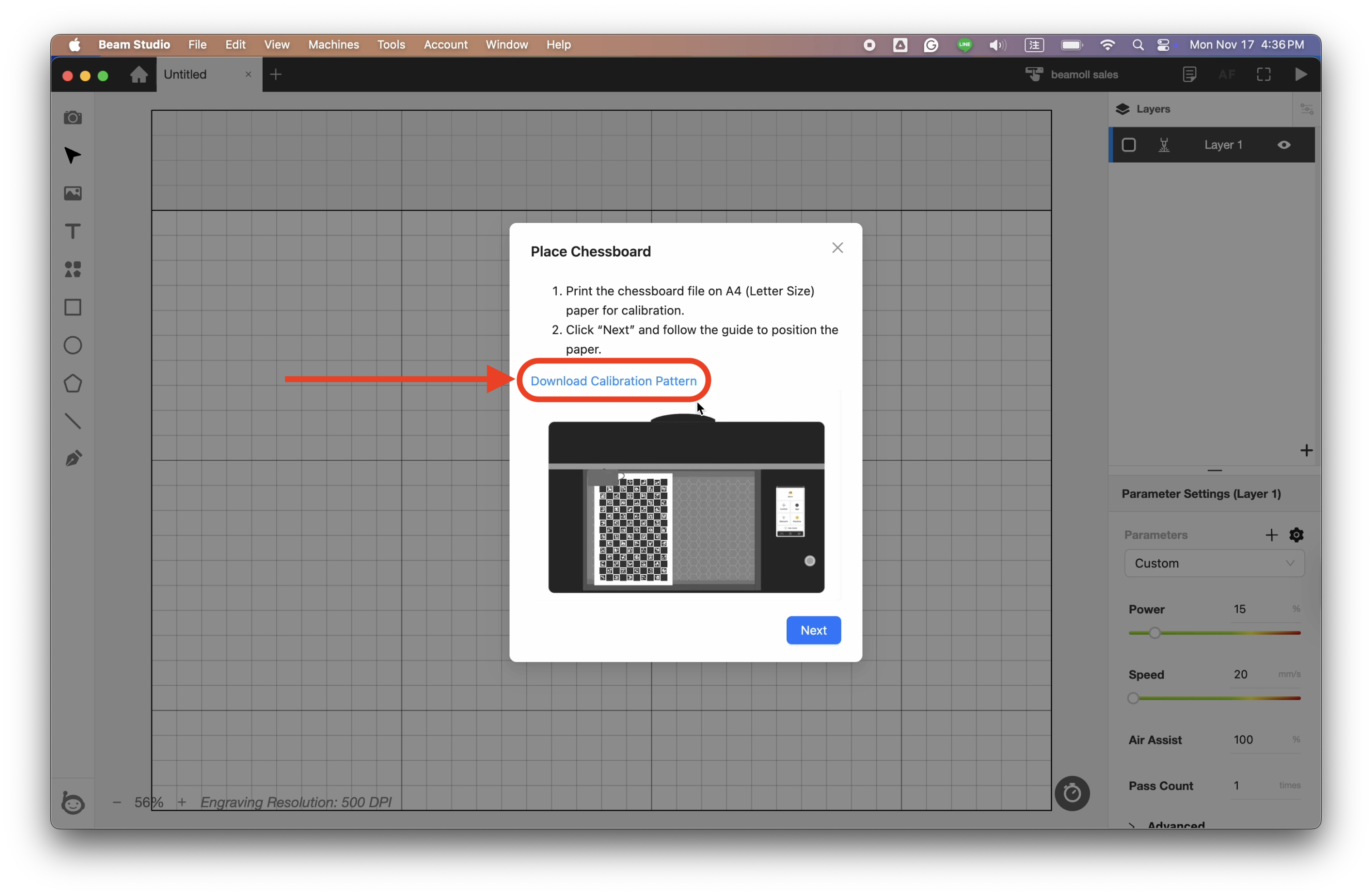

Ladda ner kalibreringsmönstret och skriv ut det på A4-papper.

Steg 4 – Positionera schackrutemönstret

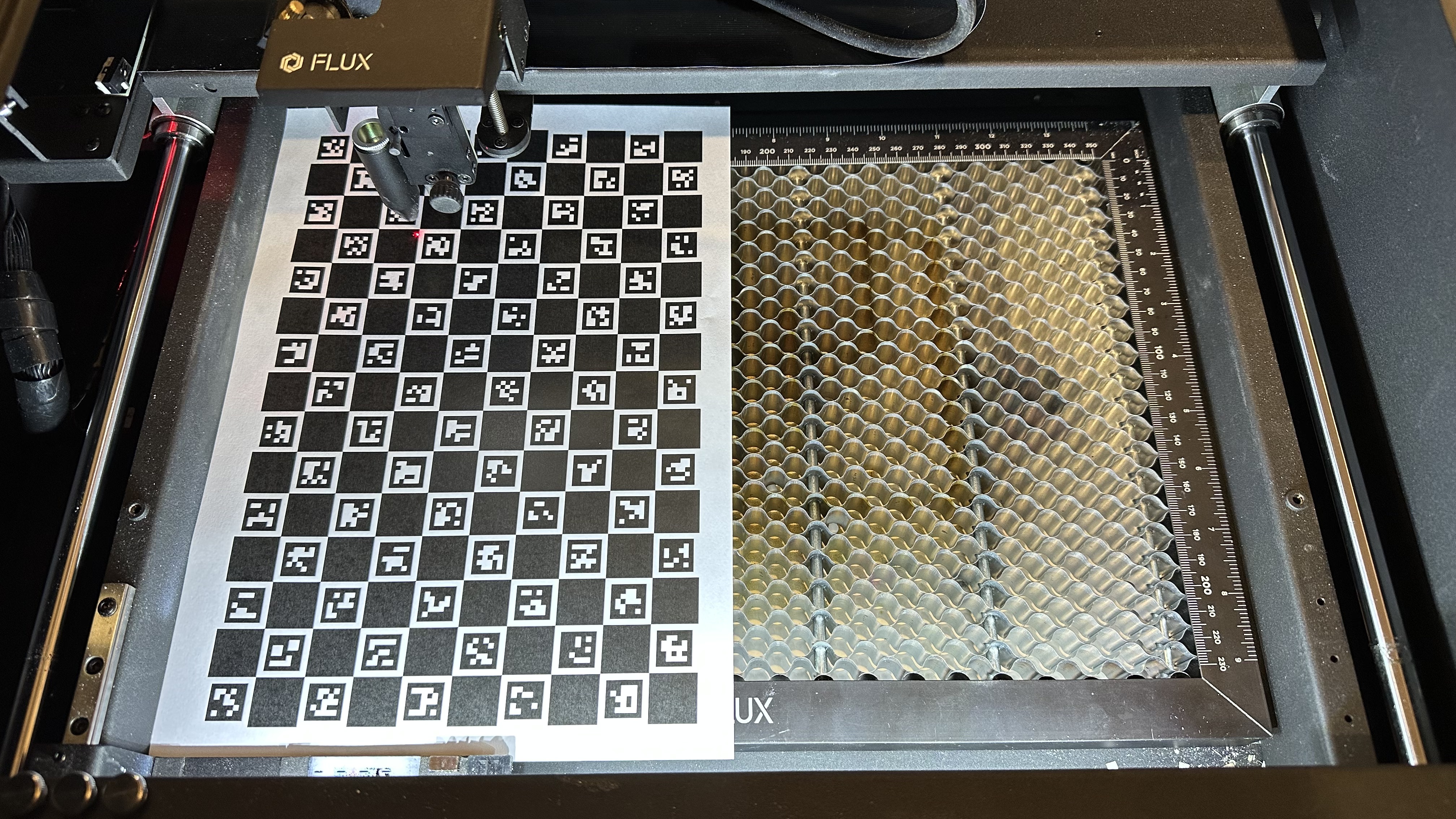

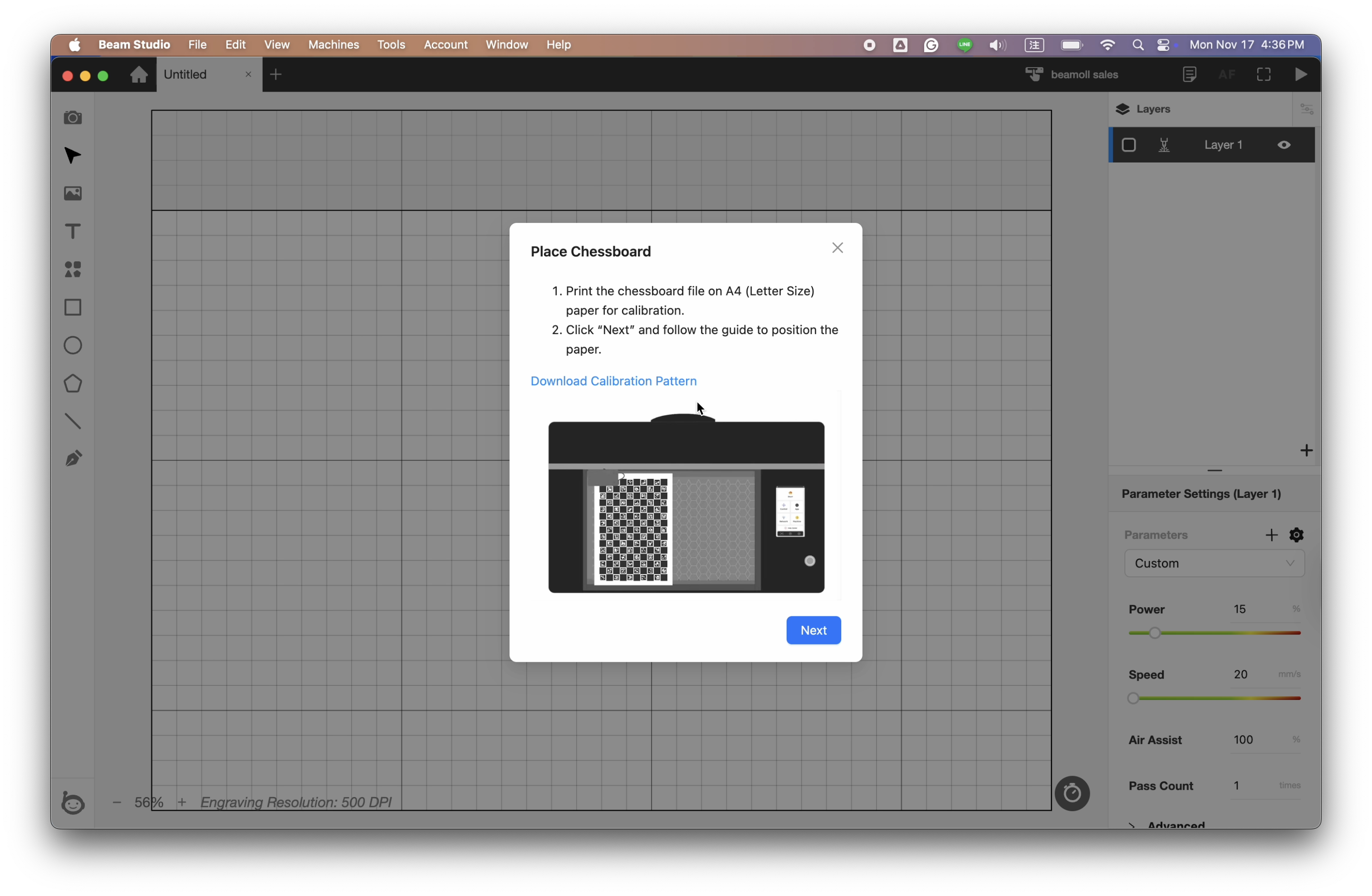

4-1 Placera det utskrivna schackrutemönstret vertikalt på vänster sida av arbetsytan.

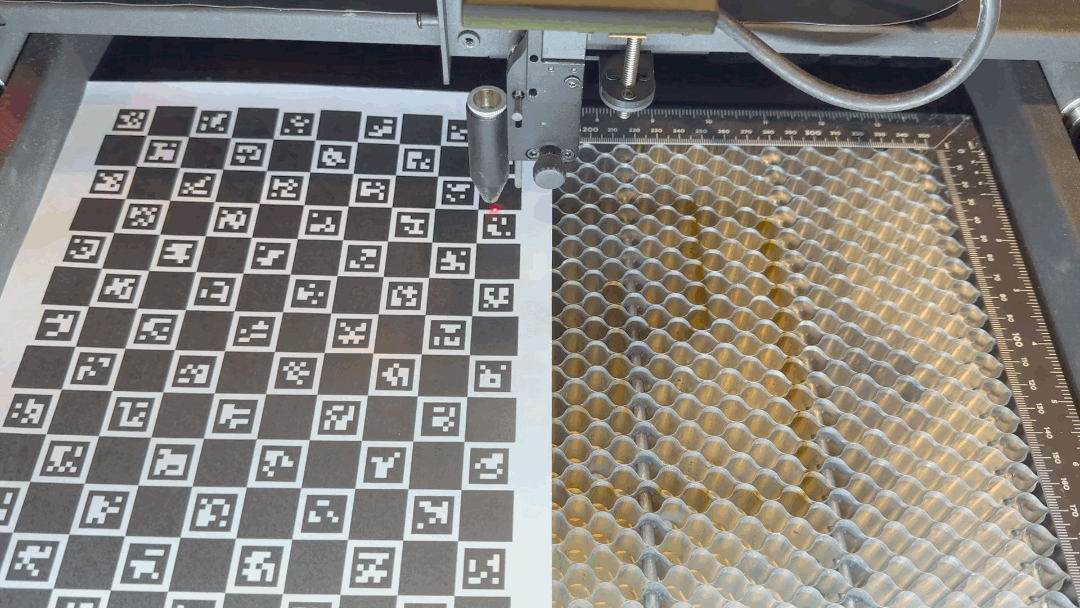

4-2 Flytta laserhuvudet ovanför kalibreringsmönstret, sänk mätproben för att utföra fokusering och klicka på "Nästa".

Steg 5 – Fånga kalibreringsmönstret (vänster)

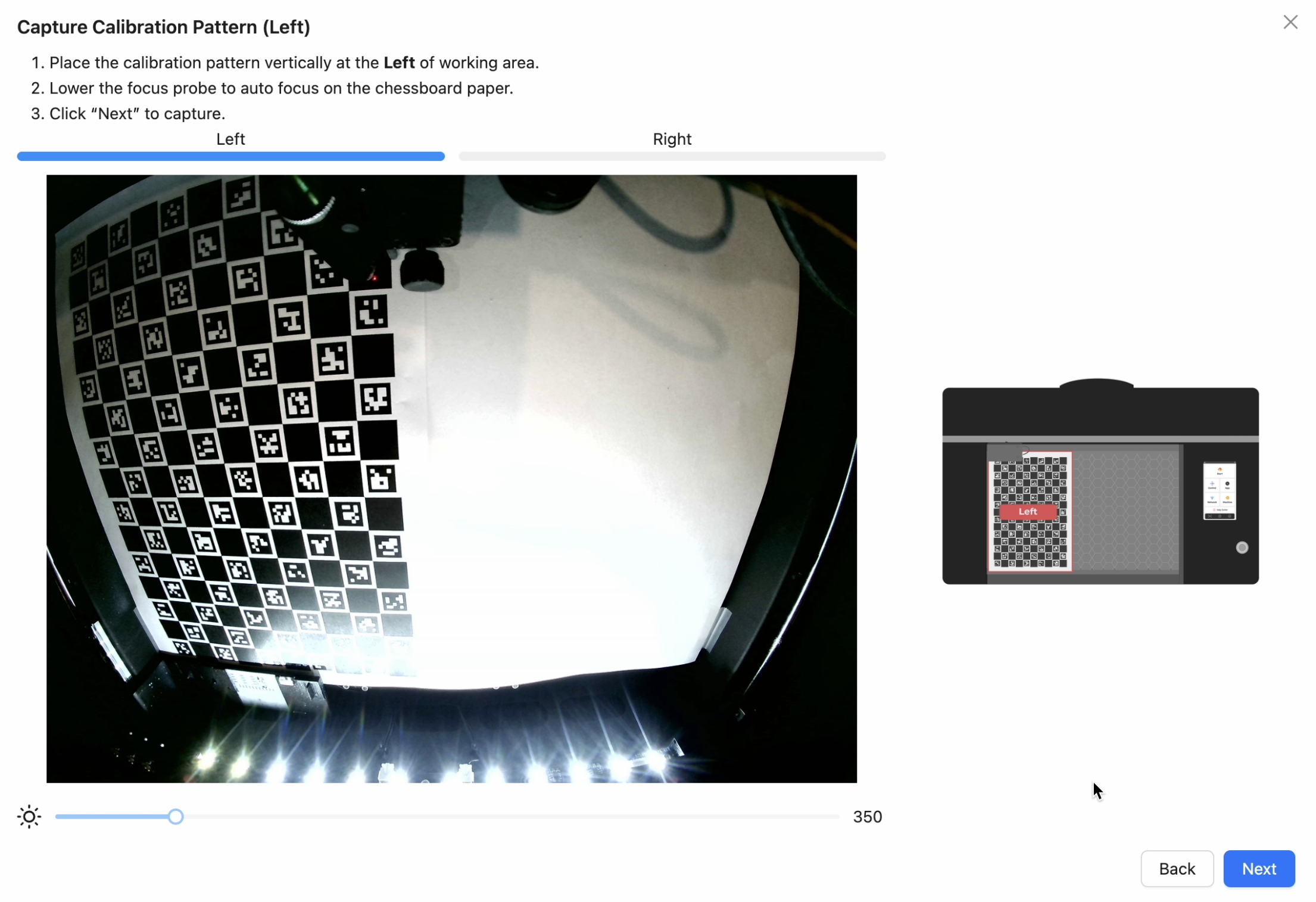

Se till att mönstret är helt synligt i förhandsgranskningen och klicka sedan på "Nästa".

Steg 6 – Fånga kalibreringsmönstret (höger)

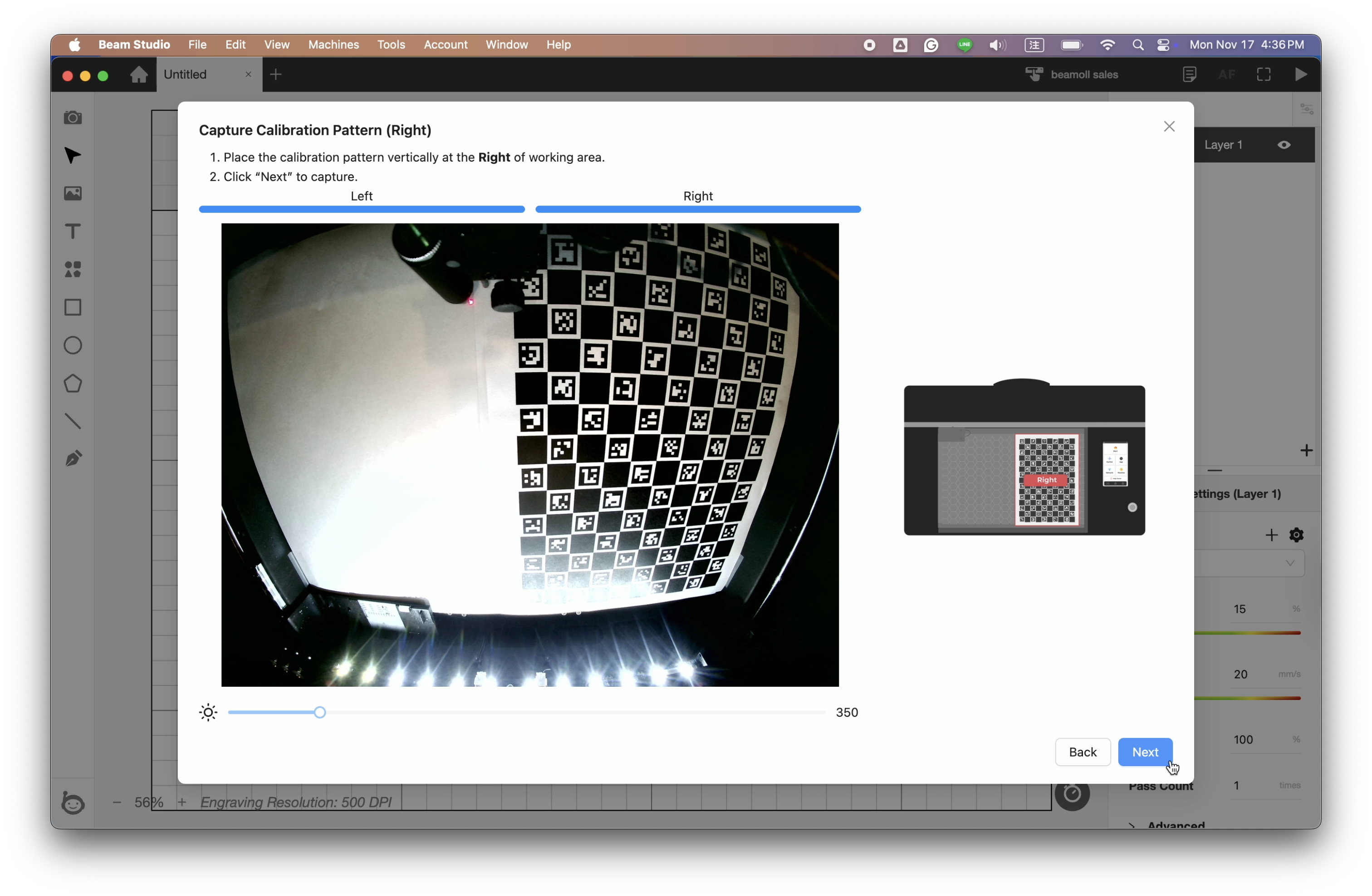

Placera kalibreringsmönstret vertikalt på höger sida av arbetsytan.

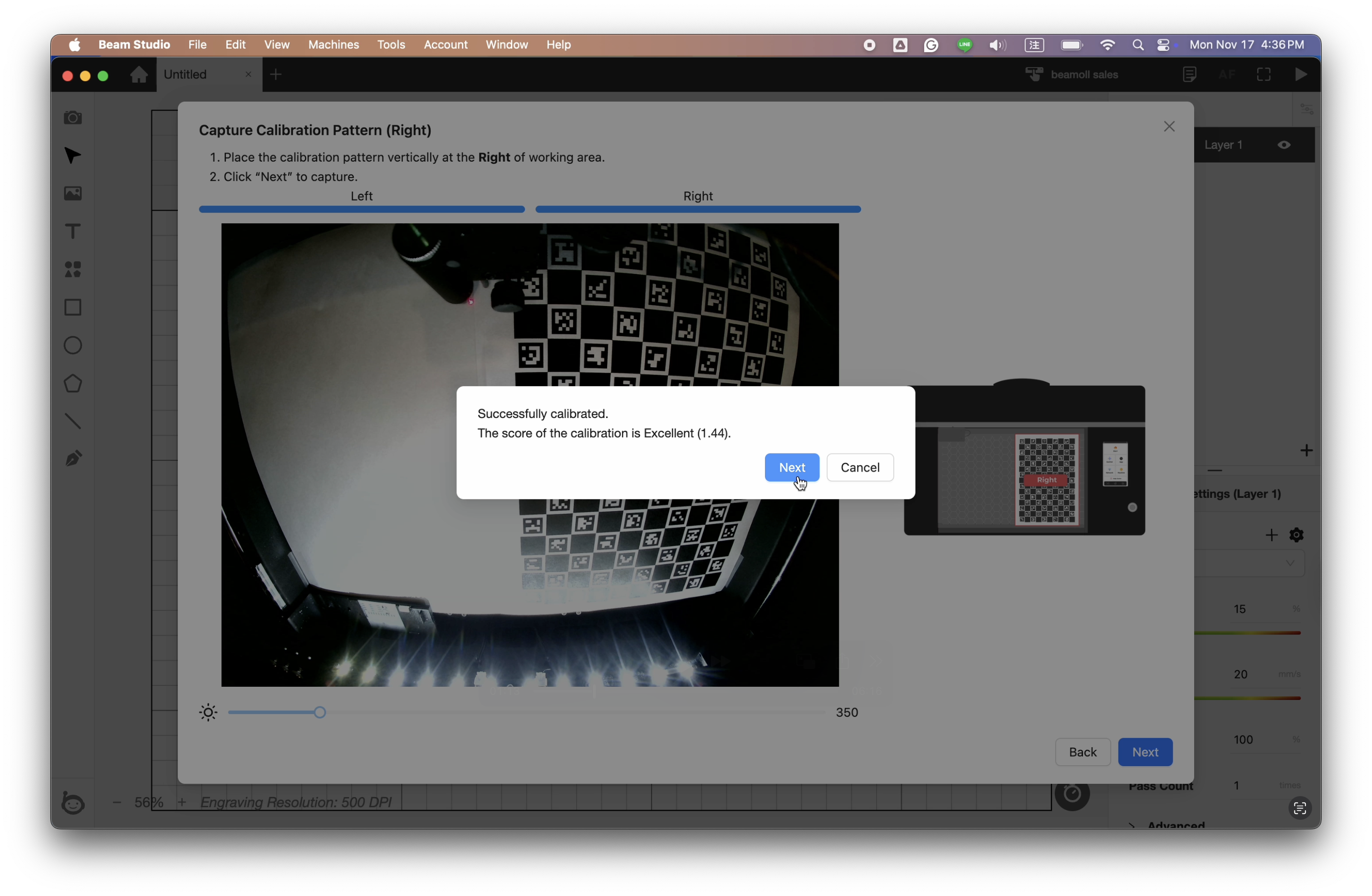

När det är helt synligt i förhandsgranskningen, klicka på "Nästa".När kalibreringsresultatet visar Utmärkt, fortsätt genom att klicka på "Nästa".
Om ett avvikande resultat visas, ta om bilden tills ett giltigt resultat erhålls.

Steg 7 – Gravera kalibreringsmarkeringarna

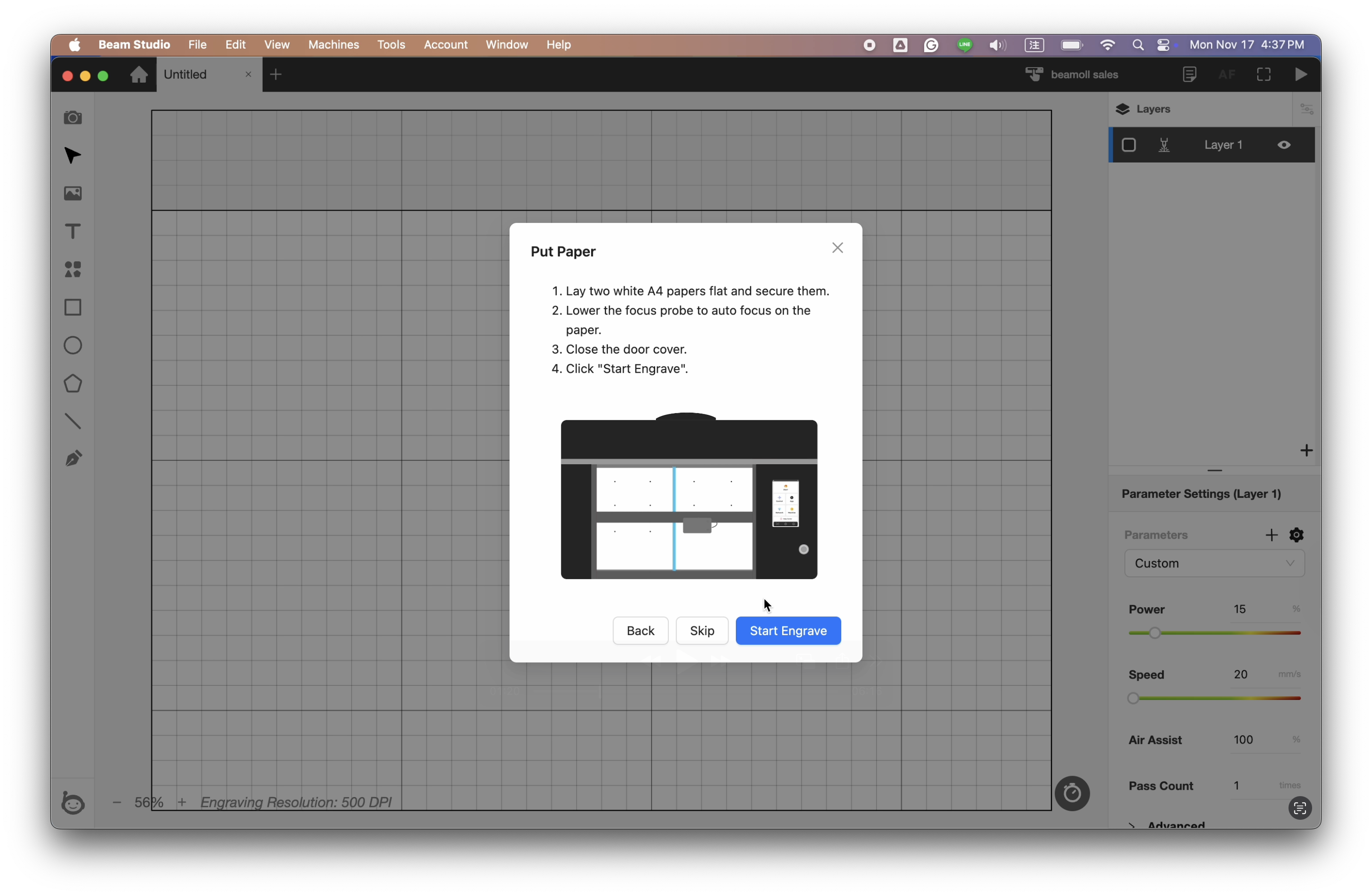

7-1 Förbered två A4-papper och tejpa ihop dem för att skapa en yta som är cirka 19–28 cm hög och 31–40 cm bred, eller använd en ljusfärgad träskiva av liknande storlek.

7-2 Placera det förberedda papperet inuti maskinen och fäst alla fyra hörnen med maskeringstejp.

7-3 Klicka för att börja gravera kalibreringsmarkeringarna.

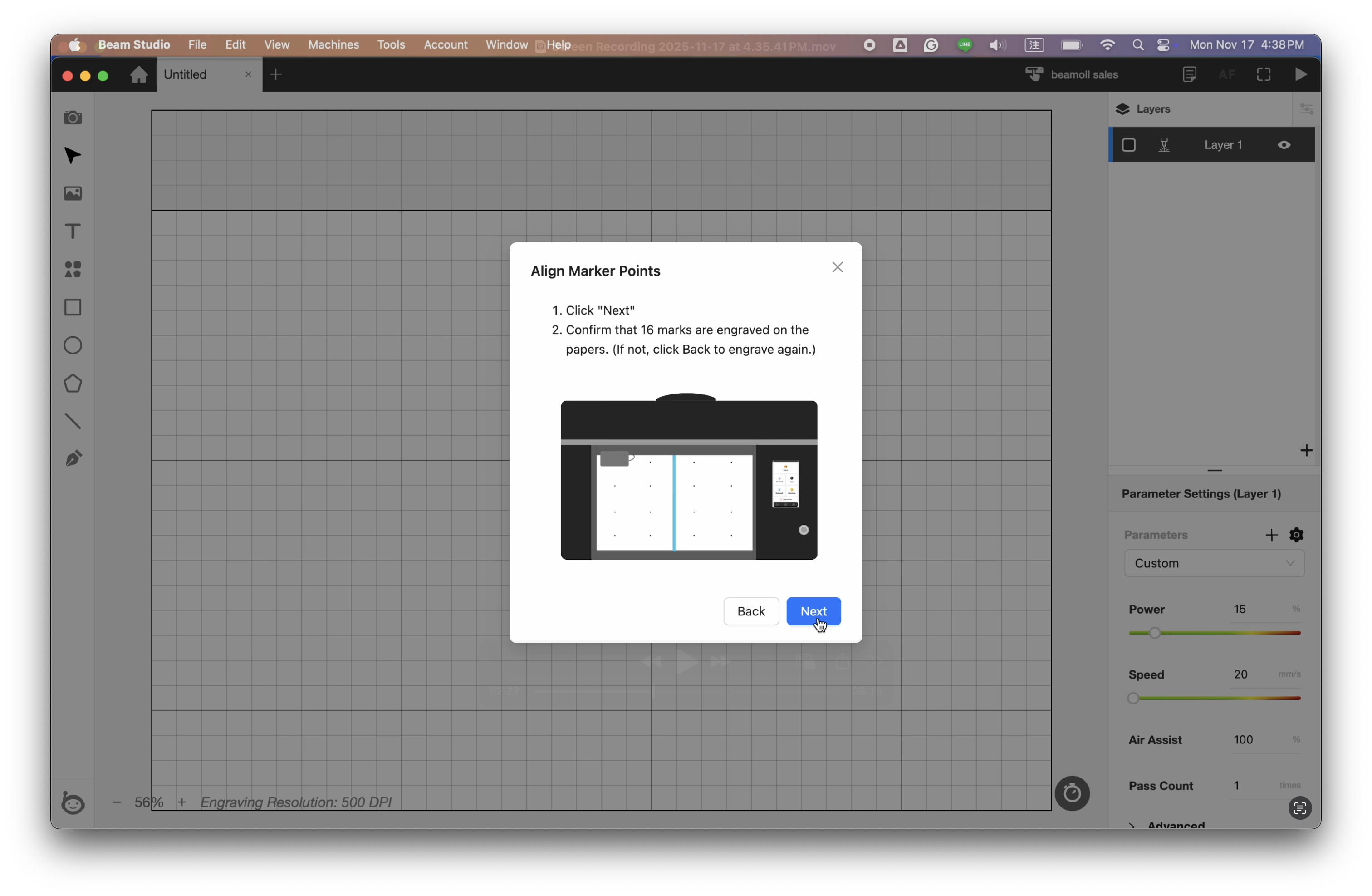

7-4 Efter att ha bekräftat att alla 16 punkter har graverats, klicka på "Nästa".

Steg 8 – Justera markeringspunkterna

Zooma in, zooma ut eller justera exponeringen efter behov för att noggrant justera de röda markörerna så att de exakt överlappar de graverade punkterna.
