Den här artikeln guidar dig genom hur du justerar den optiska banan. Om du är osäker på om din optiska bana behöver justeras, använd länken nedan för att först inspektera din bana. Inspektion av optisk bana
Observera: Vissa foton som används i den här artikeln är från HEXA, men mekanismen för beamo II är densamma.
Tecken på feljusterad optisk bana
Det går inte att skära igenom materialet med standardeffekt och hastighet i Beam Studio.
Dåliga graveringsresultat där graveringsmönstren i ett visst område är ljusare eller djupare än andra områden, eller blir ljusare eller djupare i en viss riktning.

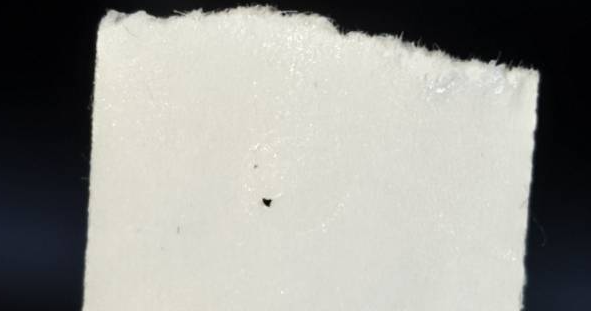

Snittytan på materialet är inte vertikal efter skärning.
Verktyg

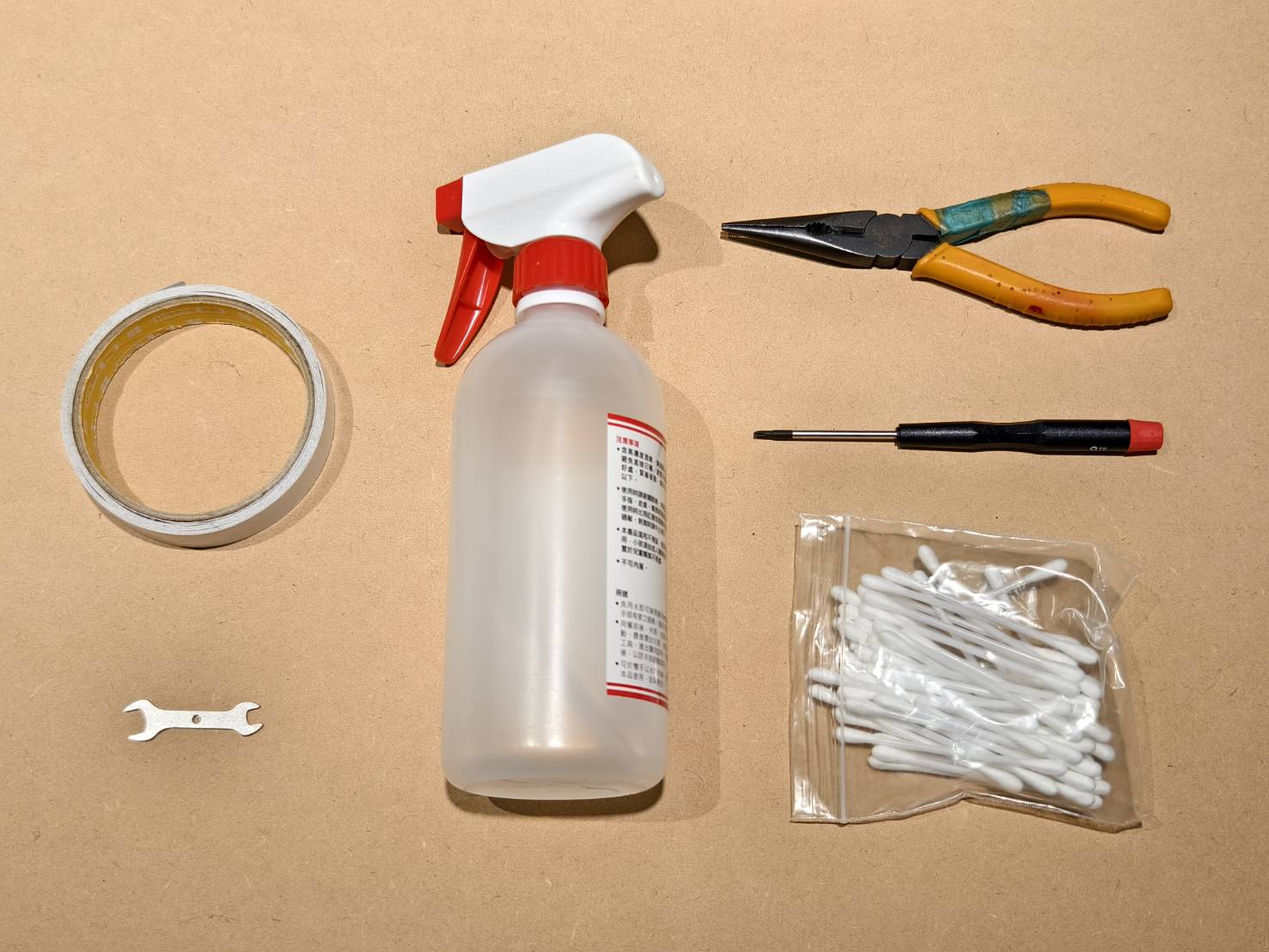

Förbered följande verktyg.
Dubbelhäftande tejp
Dubbelhuvad skiftnyckel
Desinfektionsspray / Alkoholspray
Tång
T8 Torx-skruvmejsel
Bomullspinnar
Steg 1
Bekanta dig med hur du säkert avger en laserpuls.

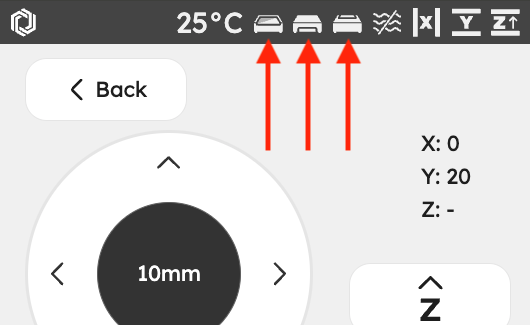

A. Slå på maskinen. B. Stäng locket. C. Gå in i underhållsläge och vänta tills hemkörningen är klar. (Se till att dörren, bakre locket och bottenikoner är stängda, annars kan du inte avge en puls.) D. Hitta pulsknappen. E. Ett tryck = en puls, två tryck = två pulsar, och så vidare. ⚠︎ Avge alltid pulsar när dörrlocket och bakre locket är stängda.
Laserströmförsörjningen är trasig och måste bytas ut.
Steg 6
Detta steg kontrollerar om banan är justerad från den 1:a spegeln till den 2:a spegeln.
Stegöversikt:

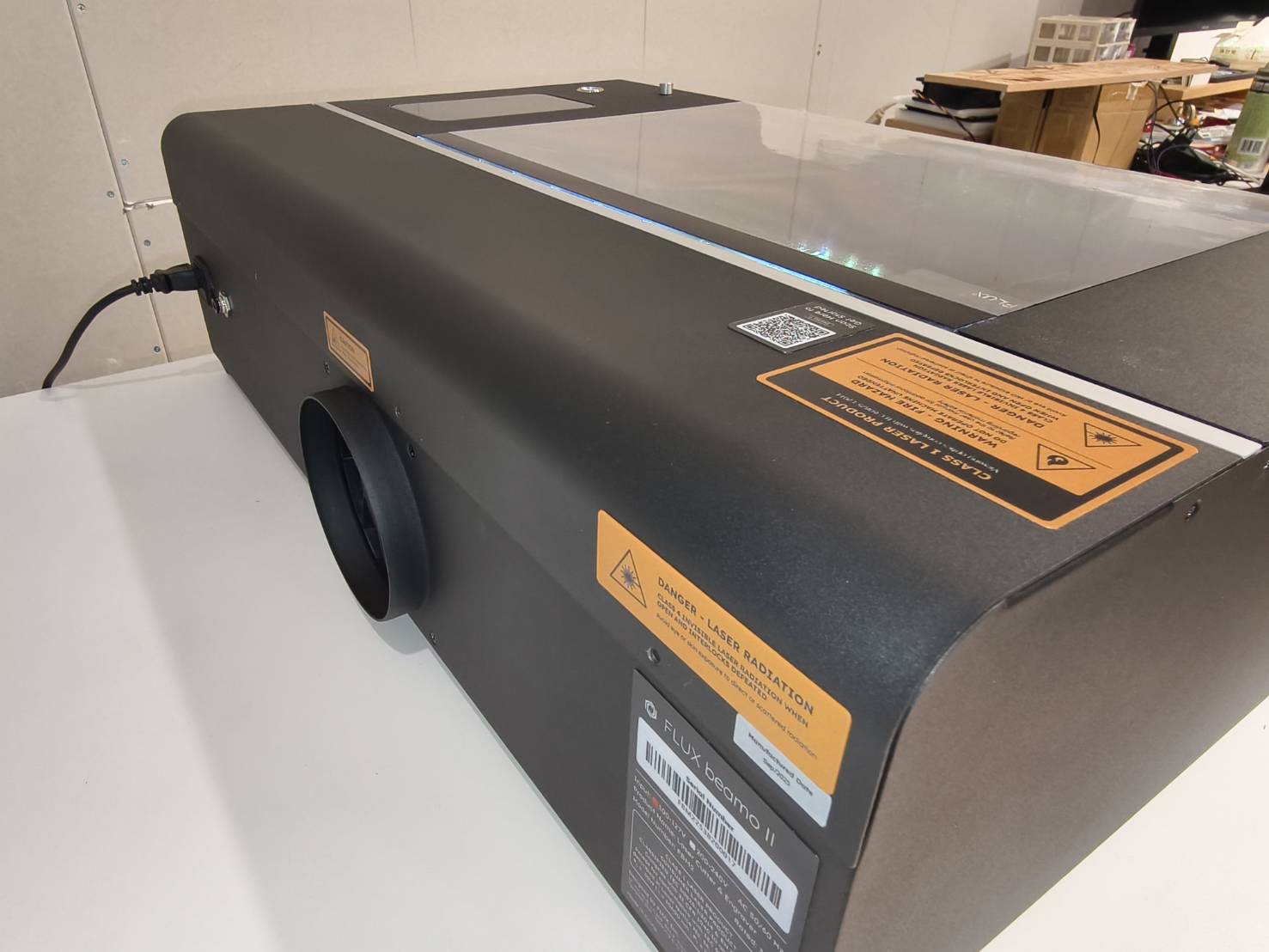

Innan du börjar, montera tillbaka det bakre locket och använd en skruv tills vidare.
Faktiska steg:
Placera en ny tvålagers, dubbelhäftande tejp på den 2:a spegeln.
Flytta portalen till toppen och flytta laserhuvudet till höger.
Stäng luckan och avge 2 pulser.
Flytta portalen till det nedre hörnet och avge ytterligare 2 pulser.

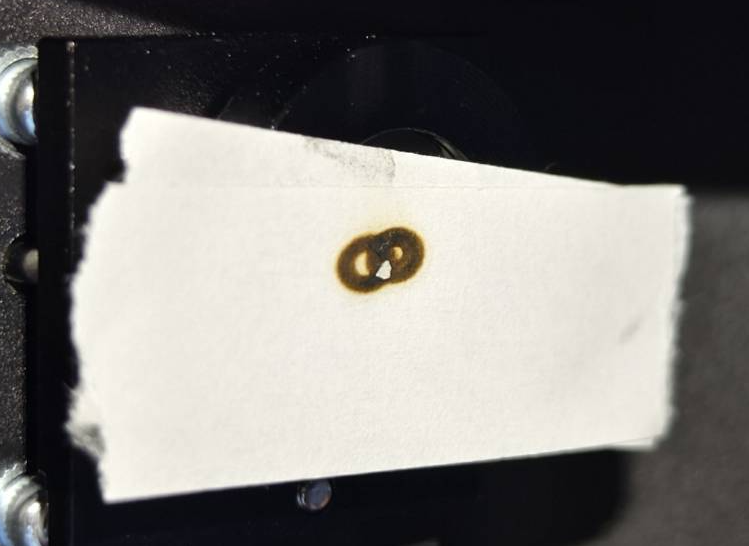

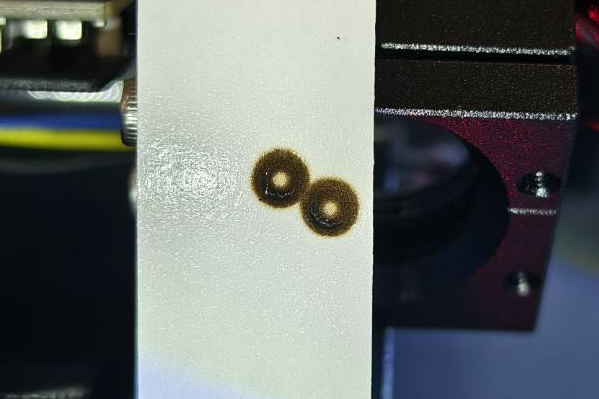

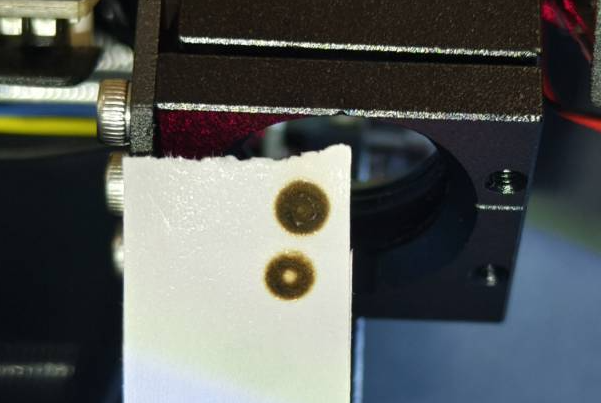

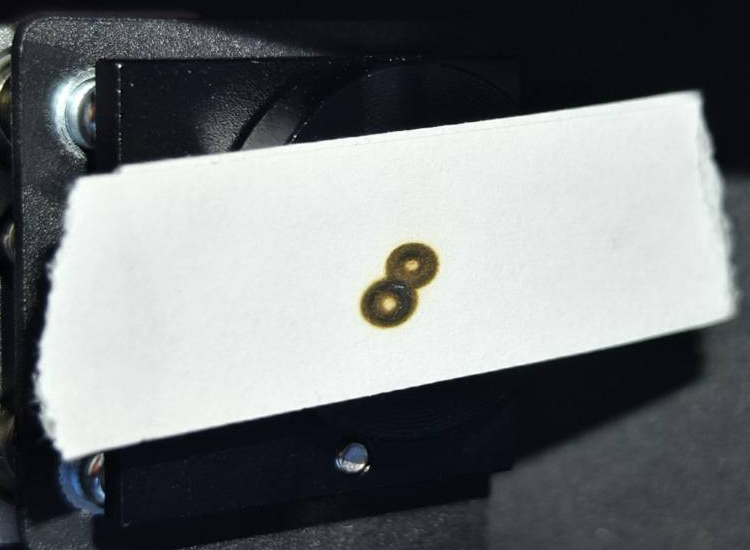

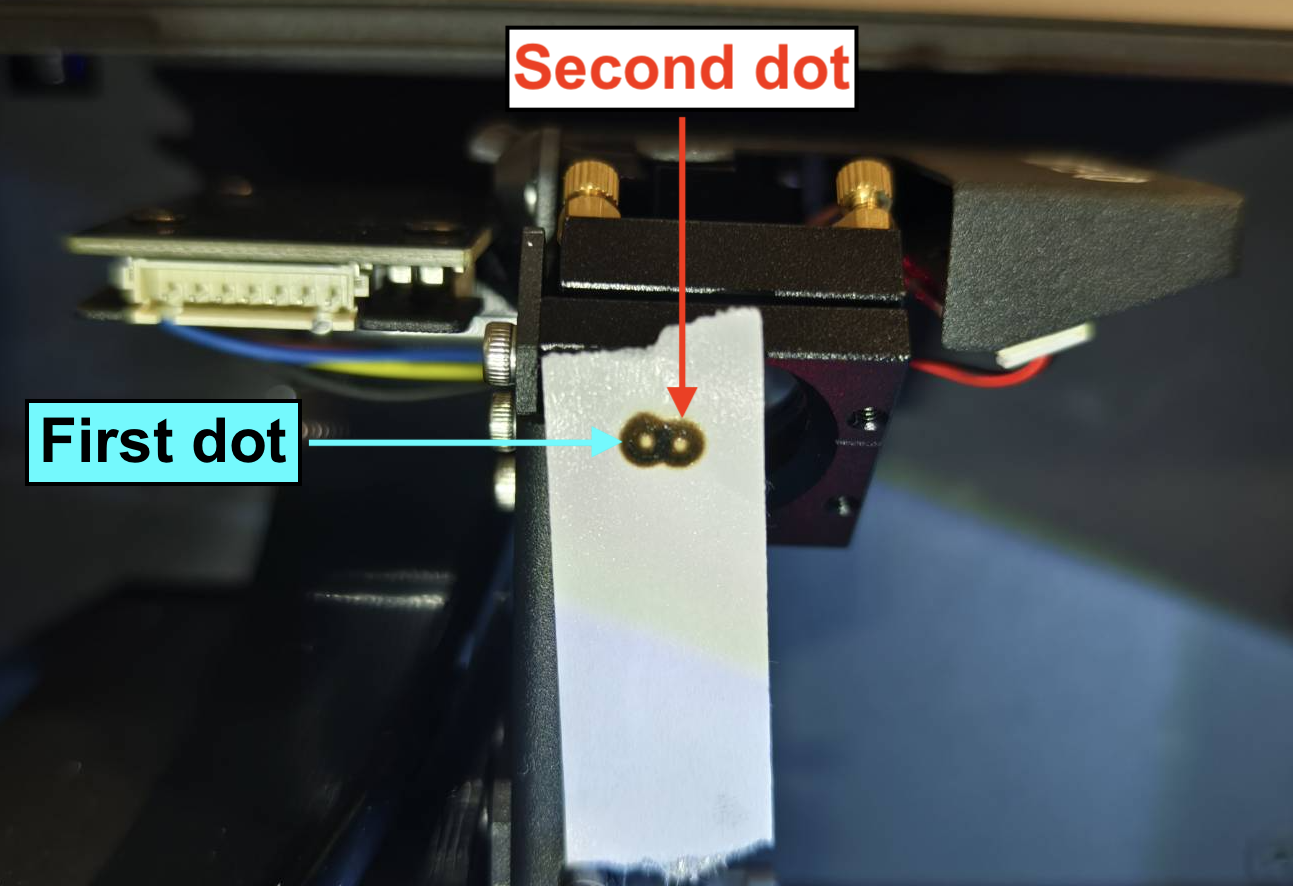

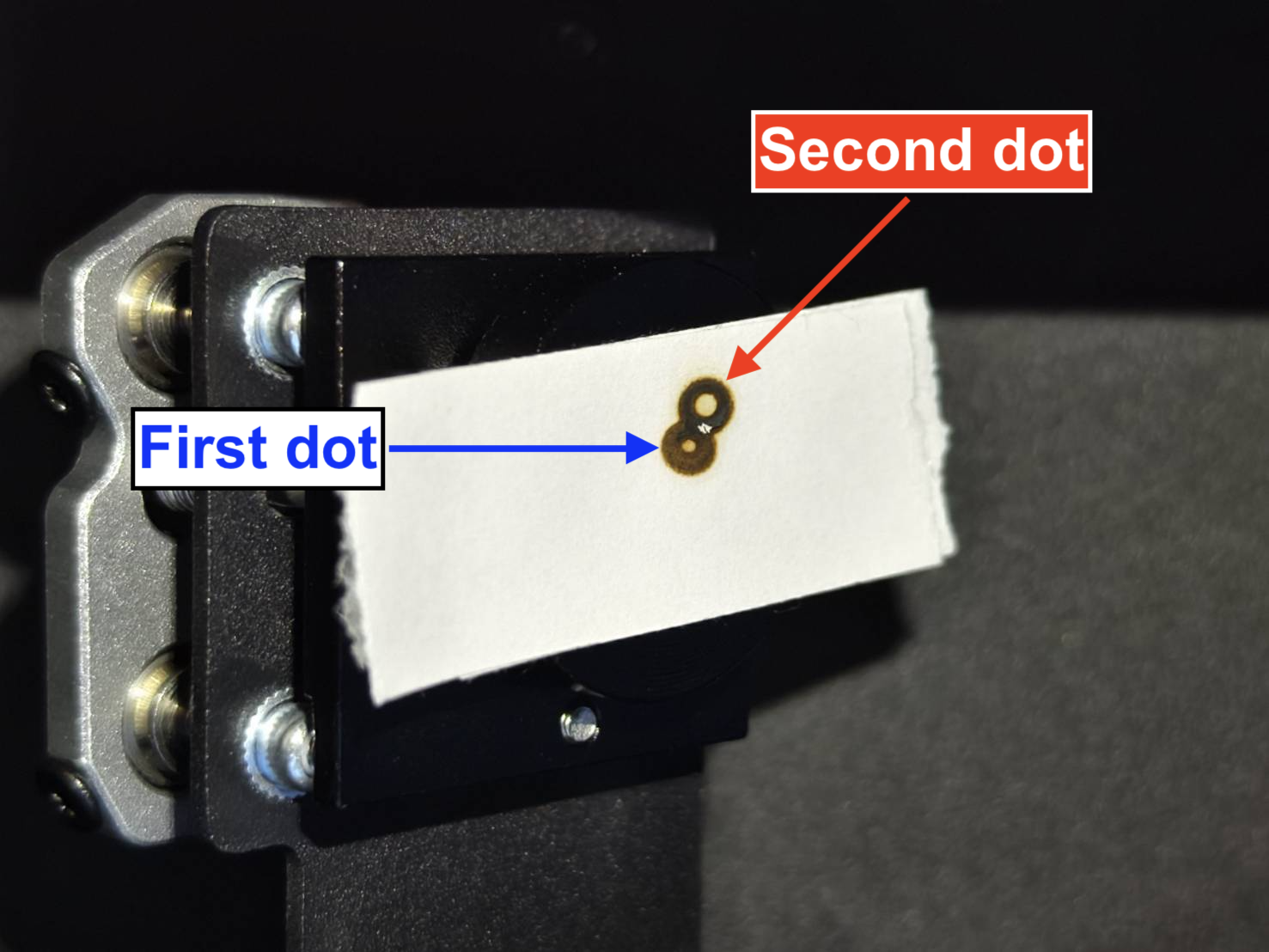

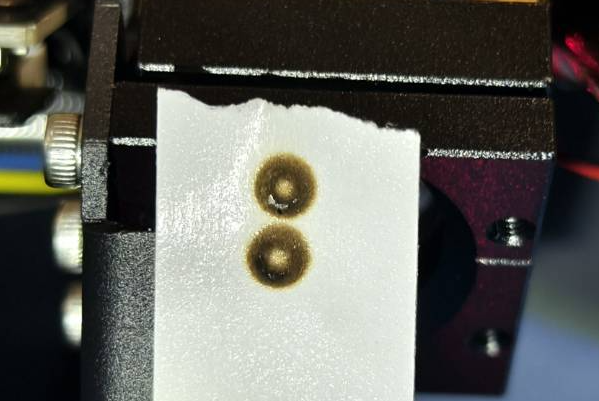

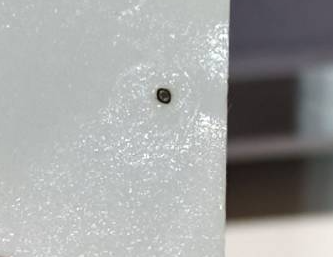

Kontrollera visuellt om de två brännmärkena överlappar och om resultatet är bra eller dåligt. (Du kan titta på tejpen från sidan för att se vilken som är den 2:a punkten.)
Detta steg visar hur du justerar stråkgången från den 1:a spegeln till den 2:a spegeln genom att justera skruvarna på den 1:a spegeln.

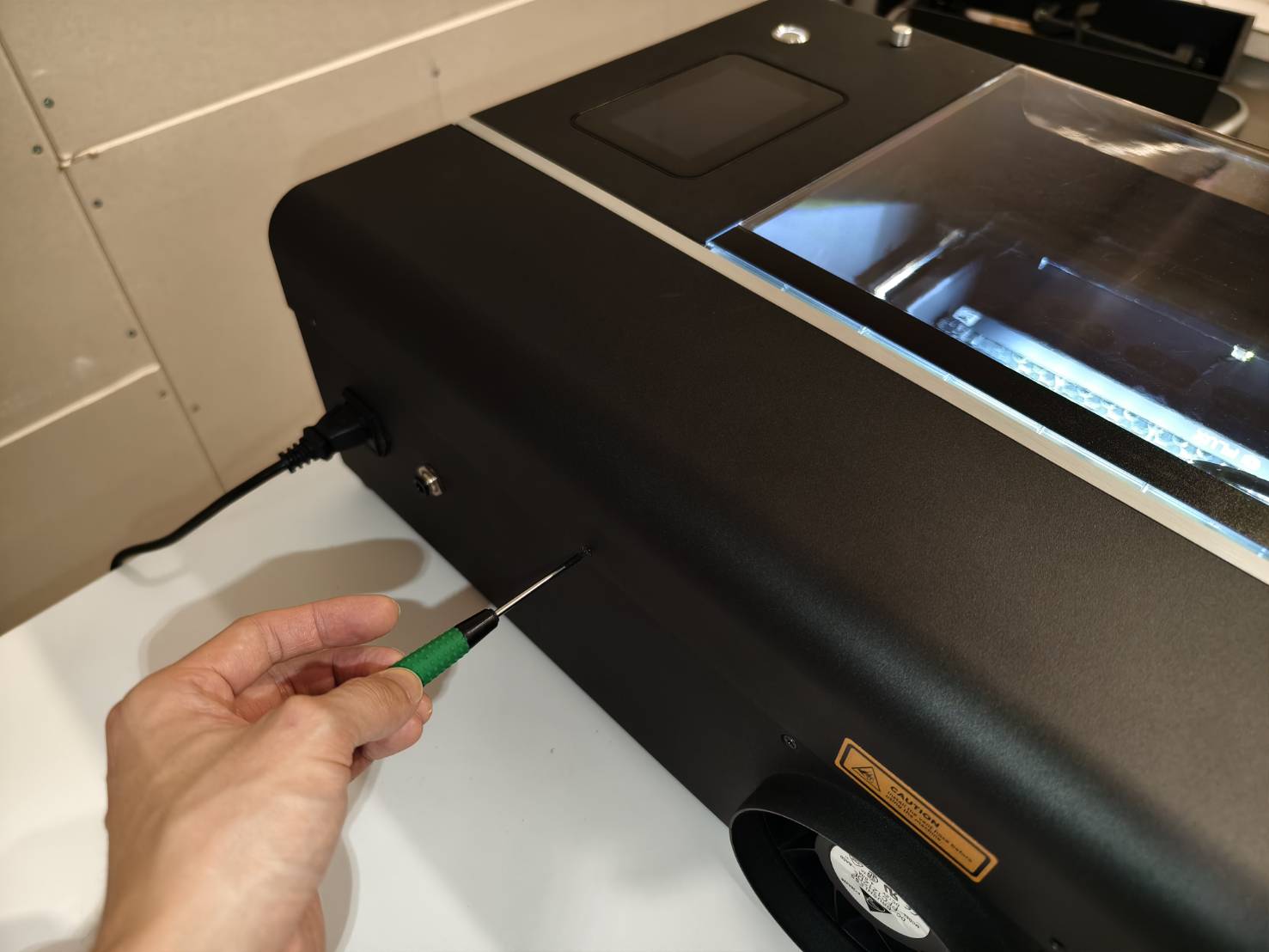

Ta först bort det bakre locket.

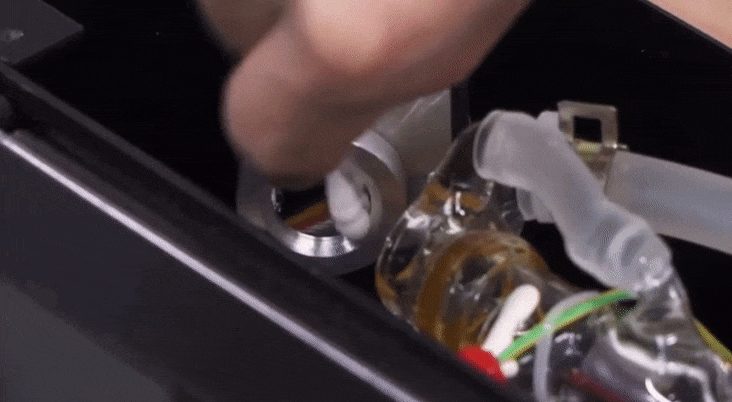

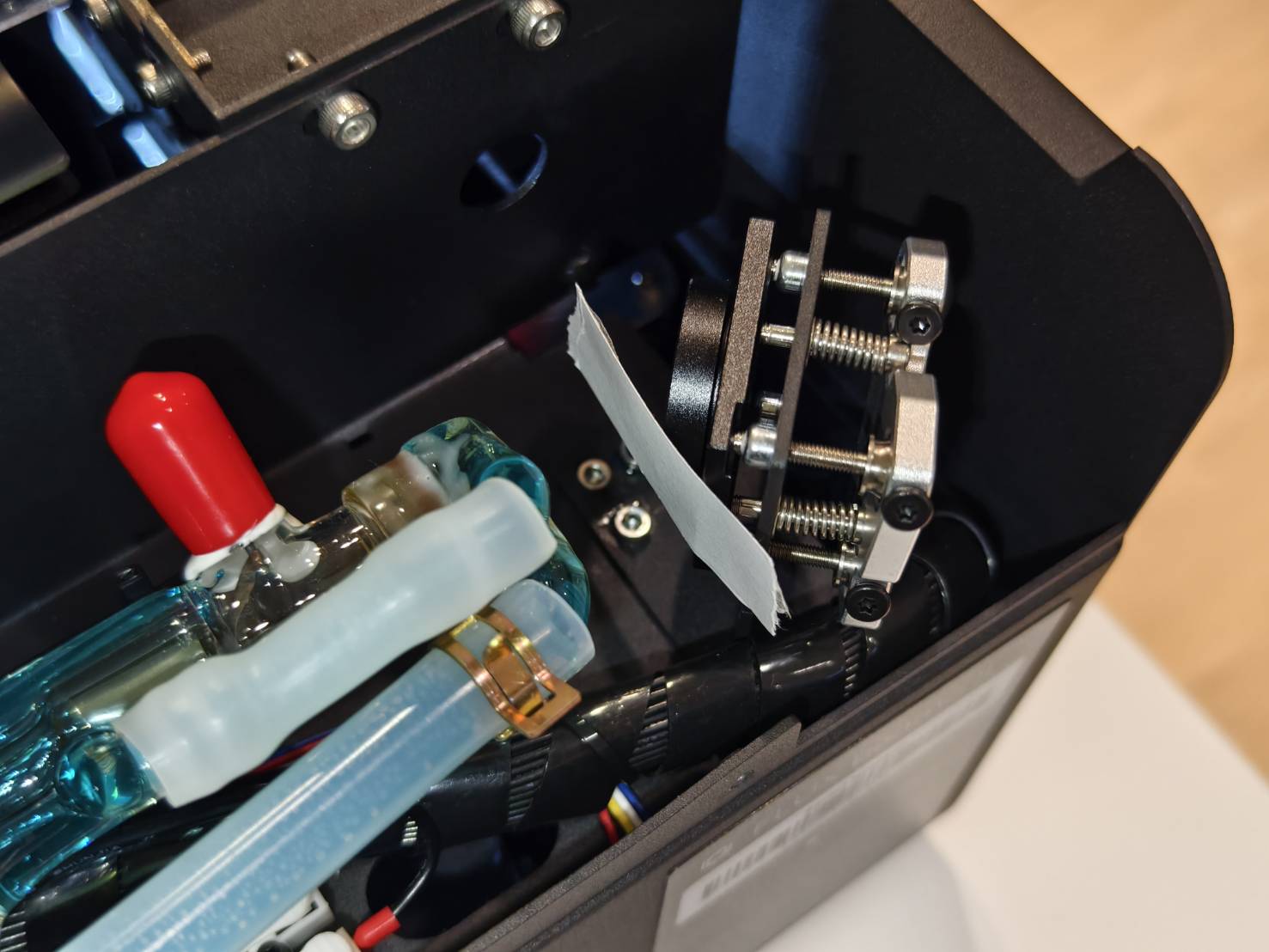

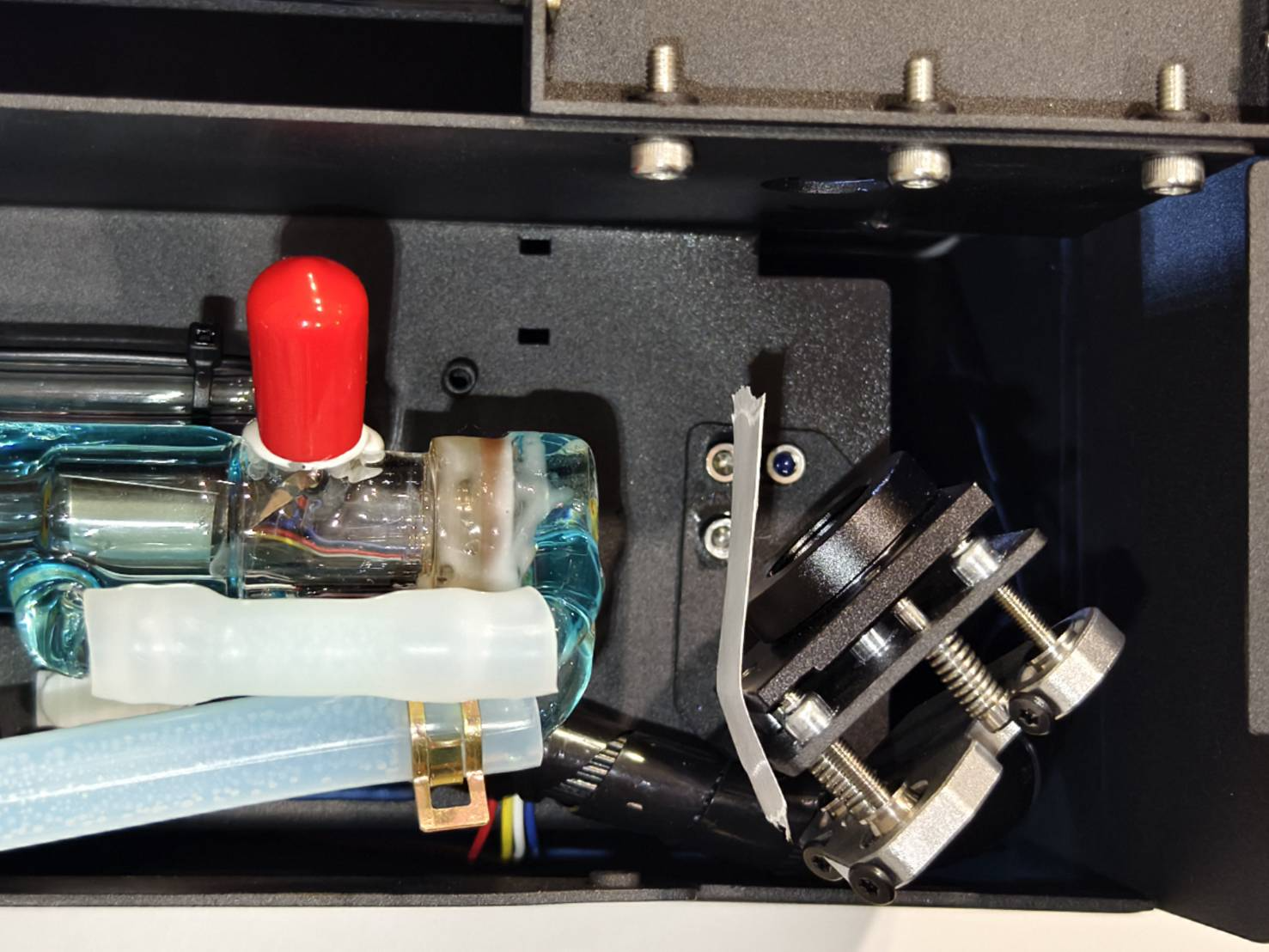

Hitta den första spegeln. Spraya alkohol på hållaren och vänta några sekunder. Lossa sedan de tre T8-skruvarna för att ta bort hållaren.

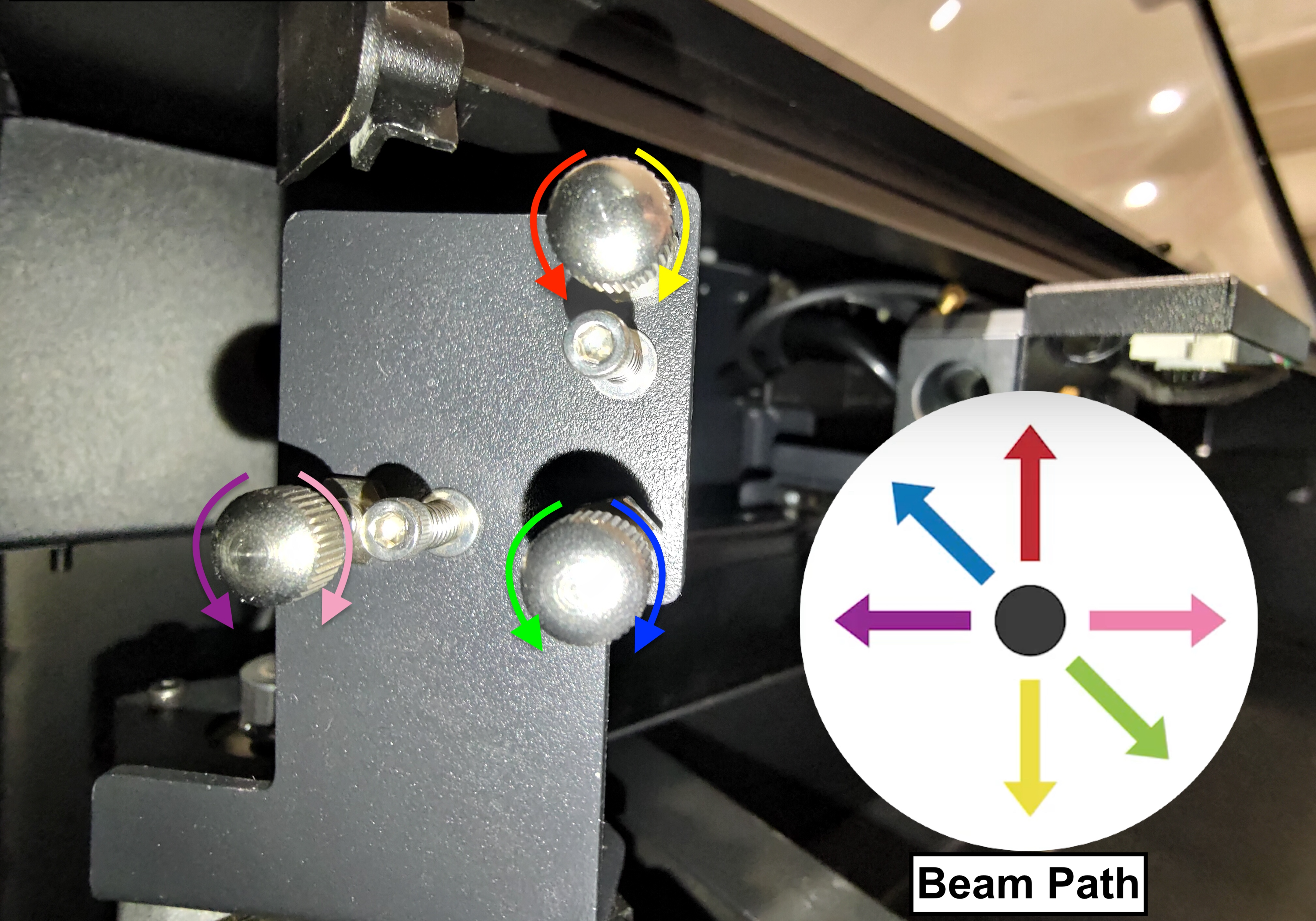

Det finns tre skruvar på den 1:a spegeln, och genom att vrida dem medurs eller moturs ändras stråkgången, vilket innebär att den andra punktens position kommer att ändras.
Demonstration - Justering av stråkgång från första till andra spegeln

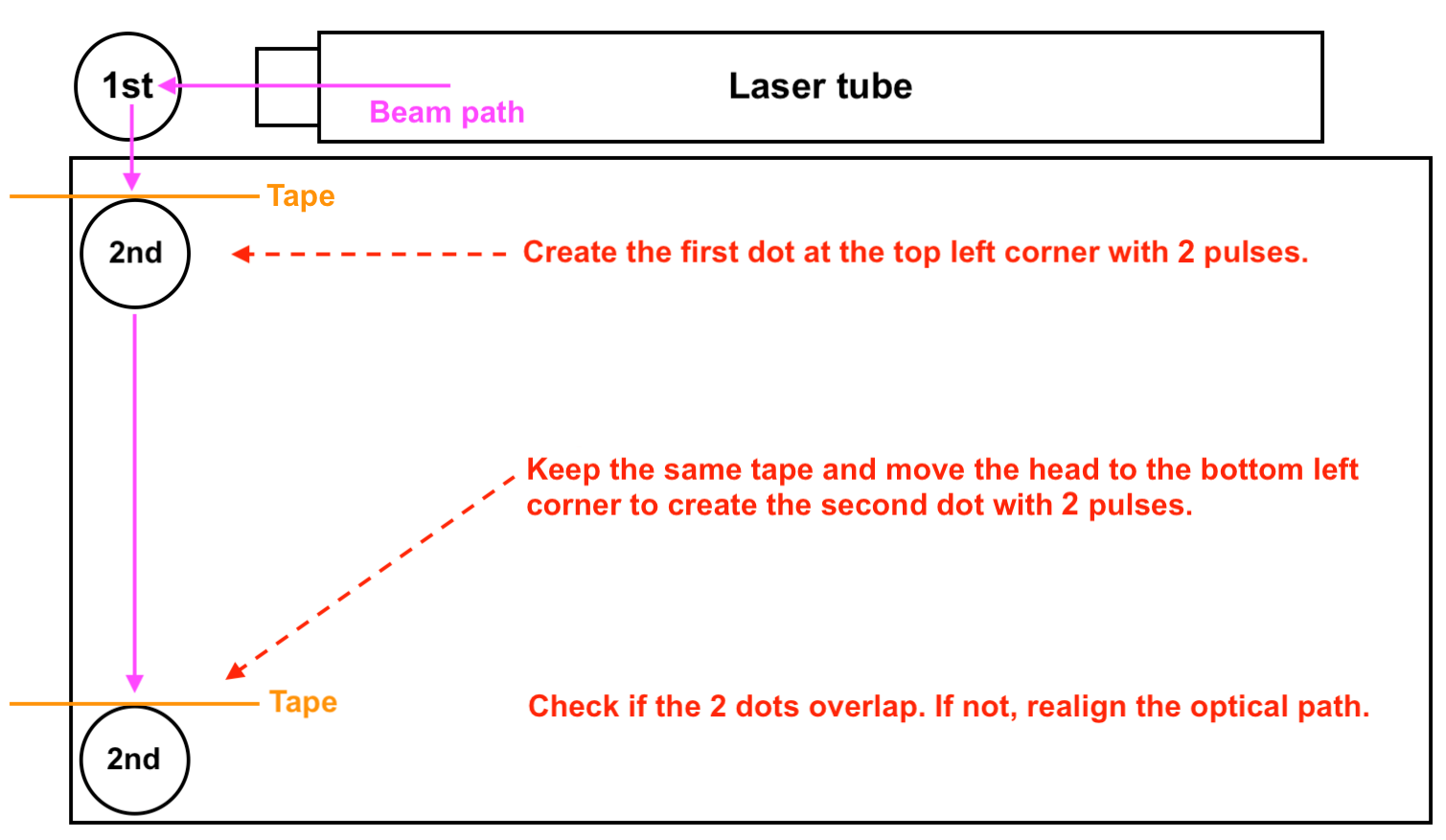

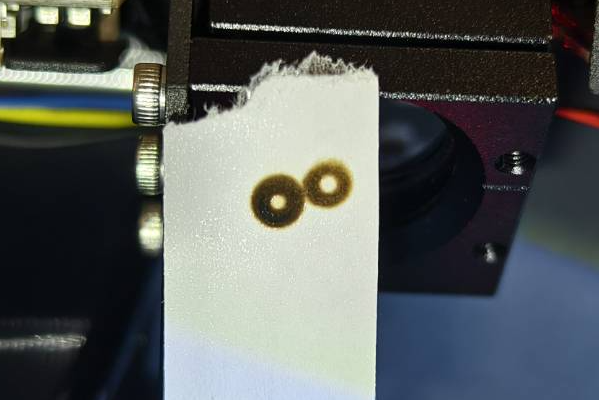

Använd en ny dubbellagerstejp för att göra 2 pulser överst och ytterligare 2 pulser nederst.
Bestäm vilken/vilka skruv(ar) du behöver justera utifrån ditt resultat i tabellen nedan.
Justera skruven. Håll portalen i nedre läget.
Gör 2 pulser för att se om den 2:a punkten närmar sig den 1:a punkten.

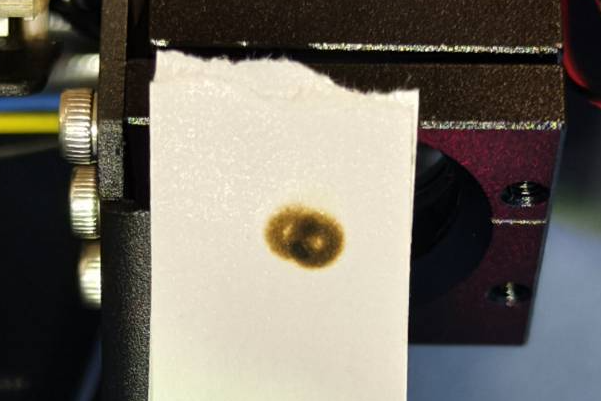

När det är svårt att urskilja den 2:a punkten, byt ut den använda tejpen.
Upprepa steg #1 tills den 1:a punkten och den 2:a punkten överlappar. (Exempel på överlappning)
Efter justeringen, montera tillbaka skruvhållaren.
(Videon visar en faktisk operation utförd av FLUX-personal. Det är en lång video och du kan ändra hastigheten, men konceptet och processen är det viktigaste för att förstå hur justeringen görs.)

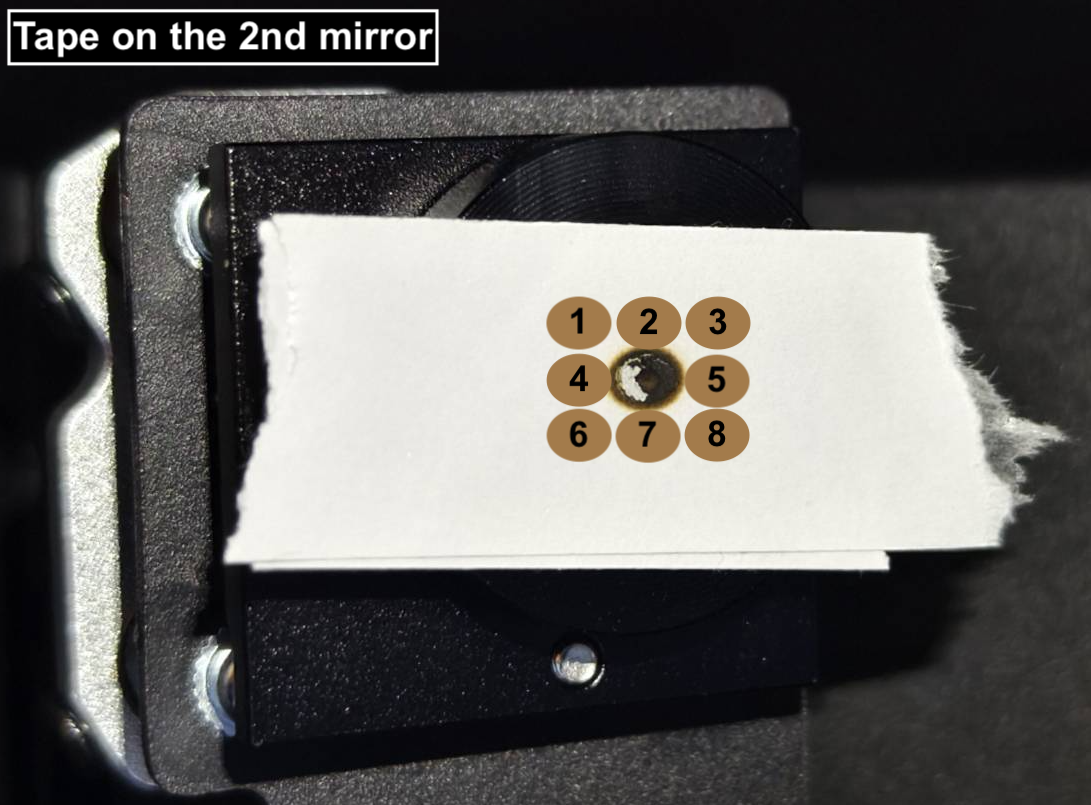

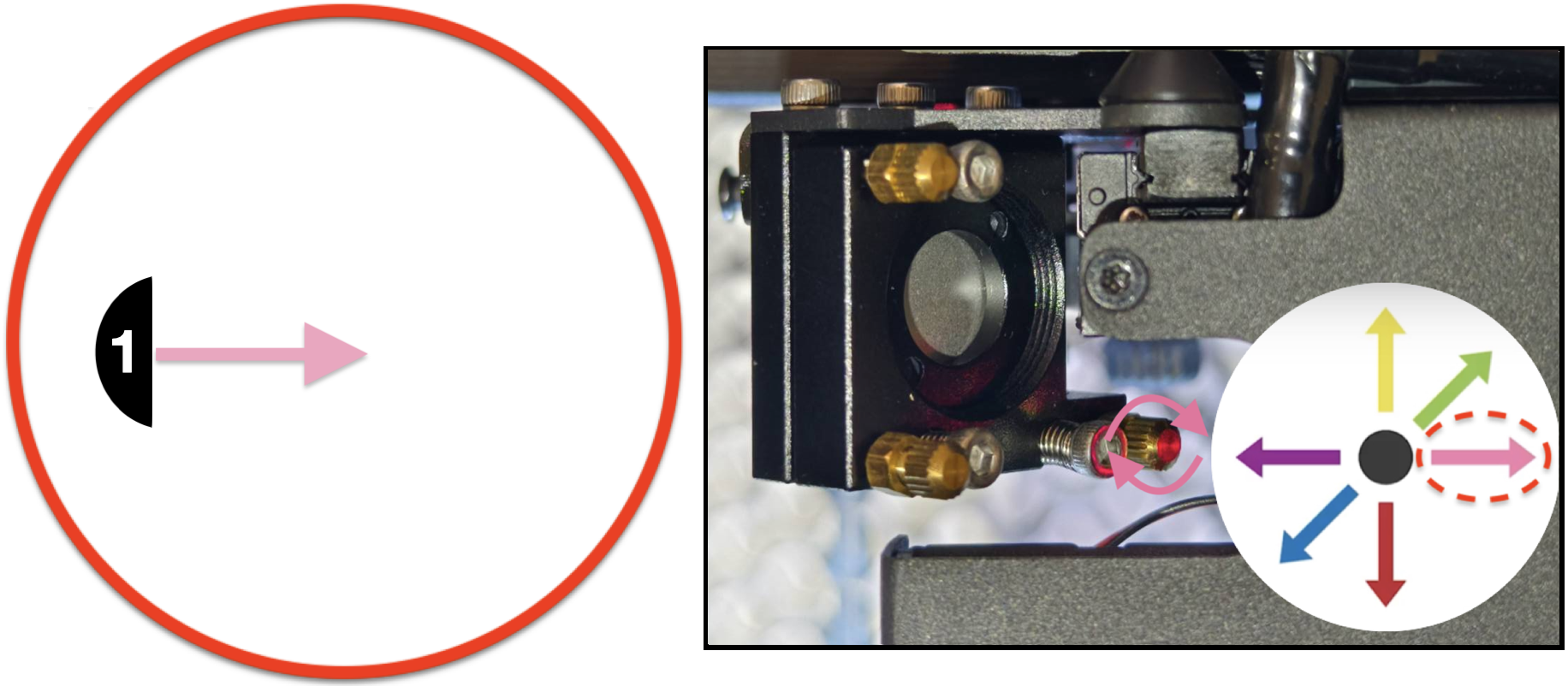

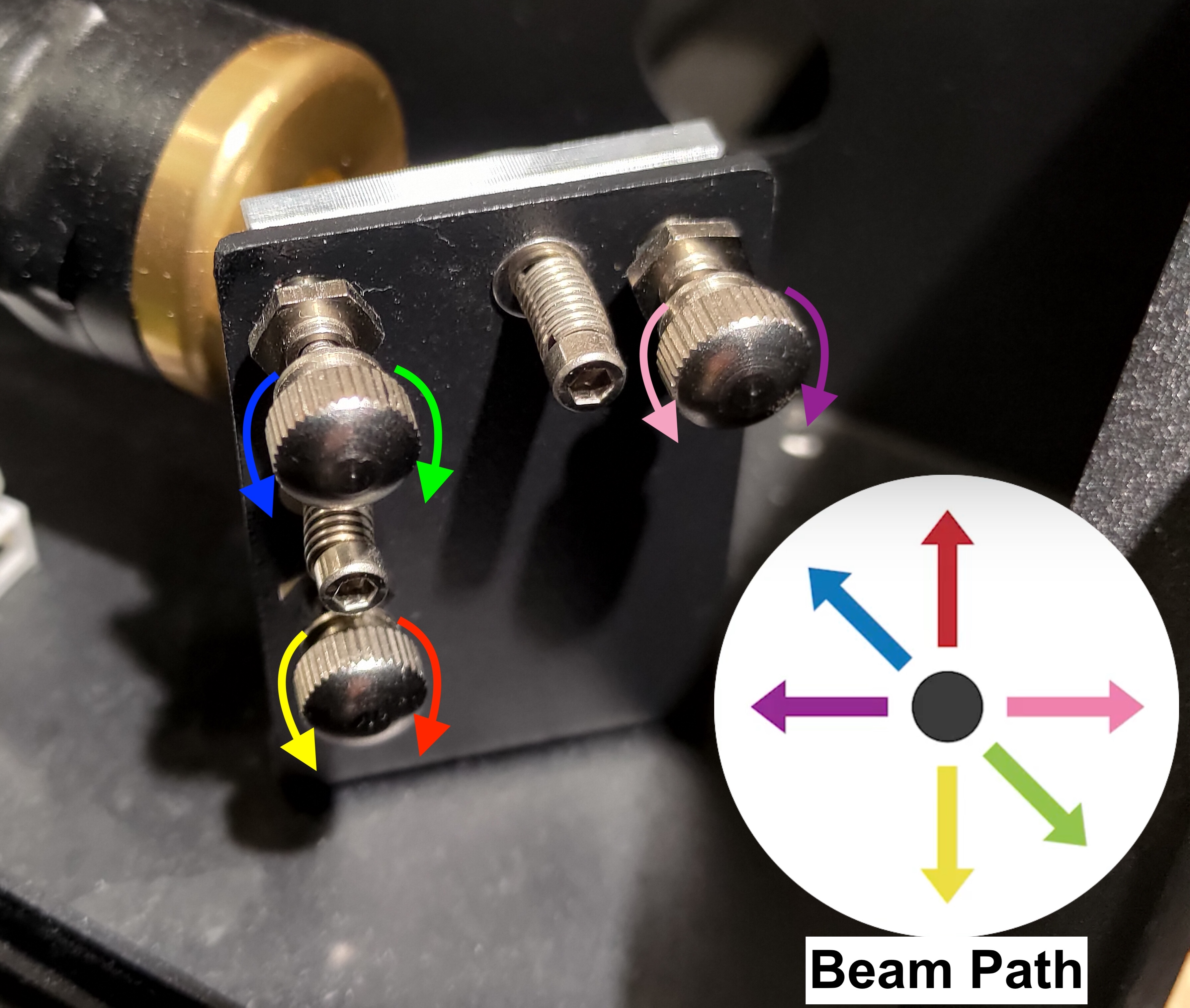

Bestäm positionen för din röda laserpunkt, identifiera skruven och dess rotationsriktning. Se bilden nedan och hitta numret som motsvarar din röda laserpunkts position:

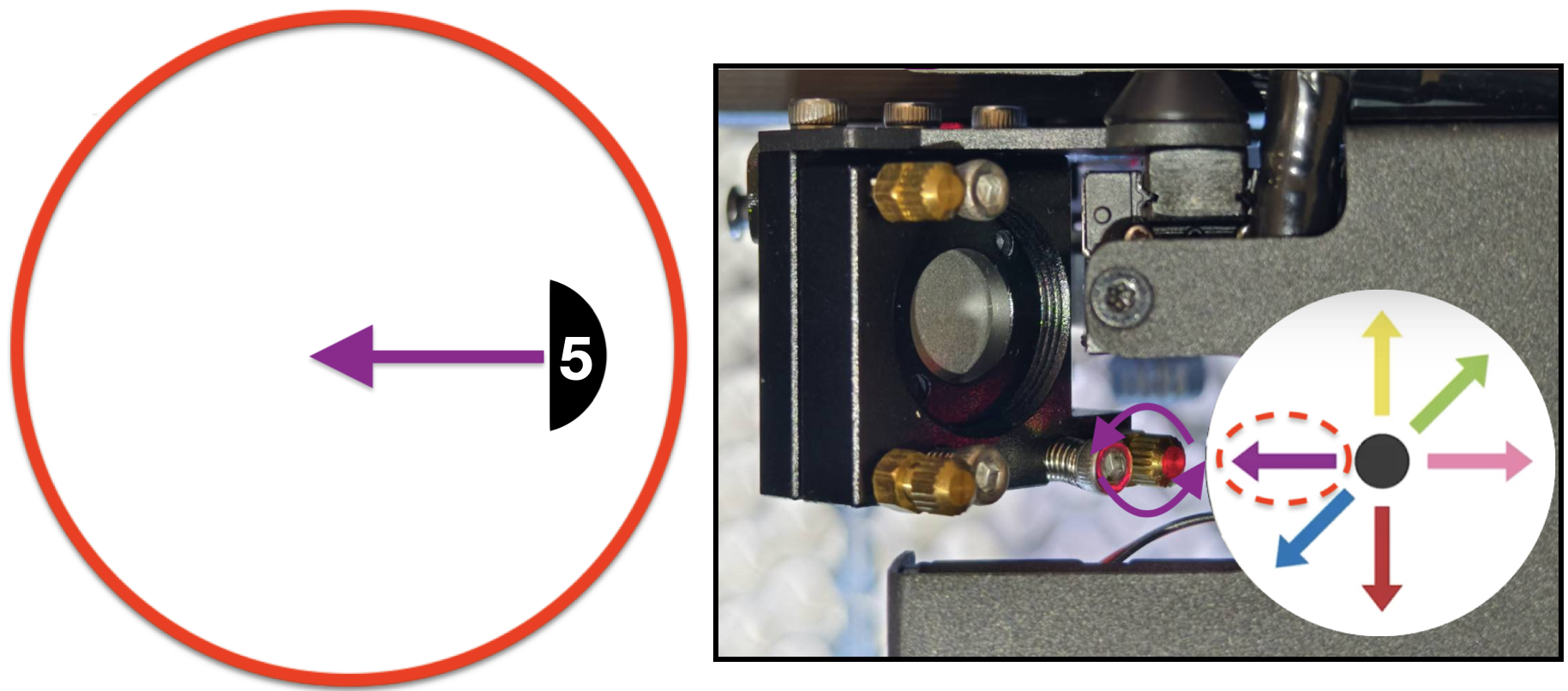

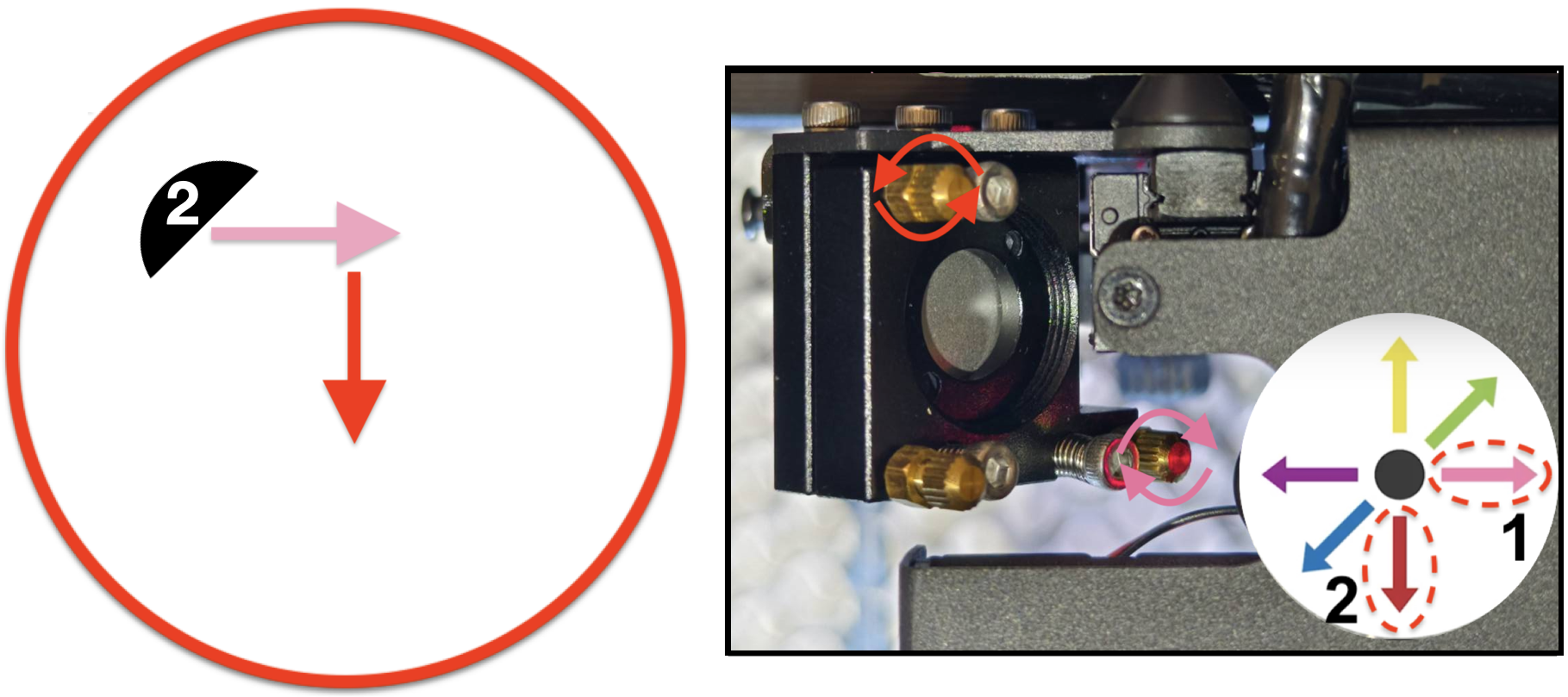

För #1: Den andra punkten måste flyttas nedåt till höger för att överlappa den första punkten Den övre vänstra skruven måste vridas medurs. Se bilden nedan.
För #2: Den andra punkten måste flyttas rakt nedåt för att överlappa den första punkten. Den nedre vänstra skruven måste vridas moturs. Se bilden nedan.

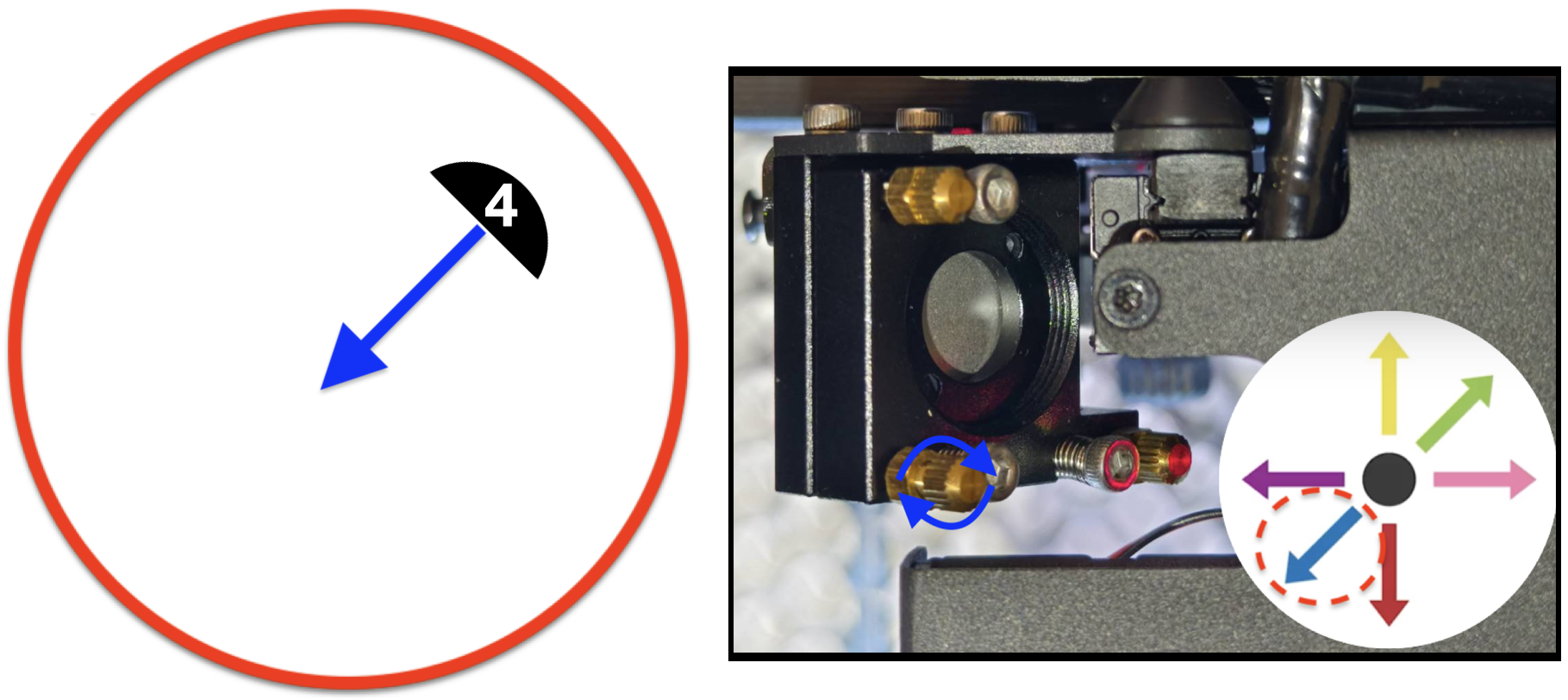

För #3: Den andra punkten måste först flyttas nedåt och sedan åt vänster för att överlappa den första punkten. Den nedre vänstra skruven måste vridas moturs för att flytta punkten nedåt. Den övre högra skruven måste vridas medurs för att flytta punkten åt vänster. Se bilden nedan.
För #4: Den andra punkten måste flyttas åt höger för att överlappa den första punkten. Den övre högra skruven måste vridas moturs. Se bilden nedan.
För #5: Den andra punkten måste flyttas åt vänster för att överlappa den första punkten. Den övre högra skruven måste vridas medurs. Se bilden nedan.

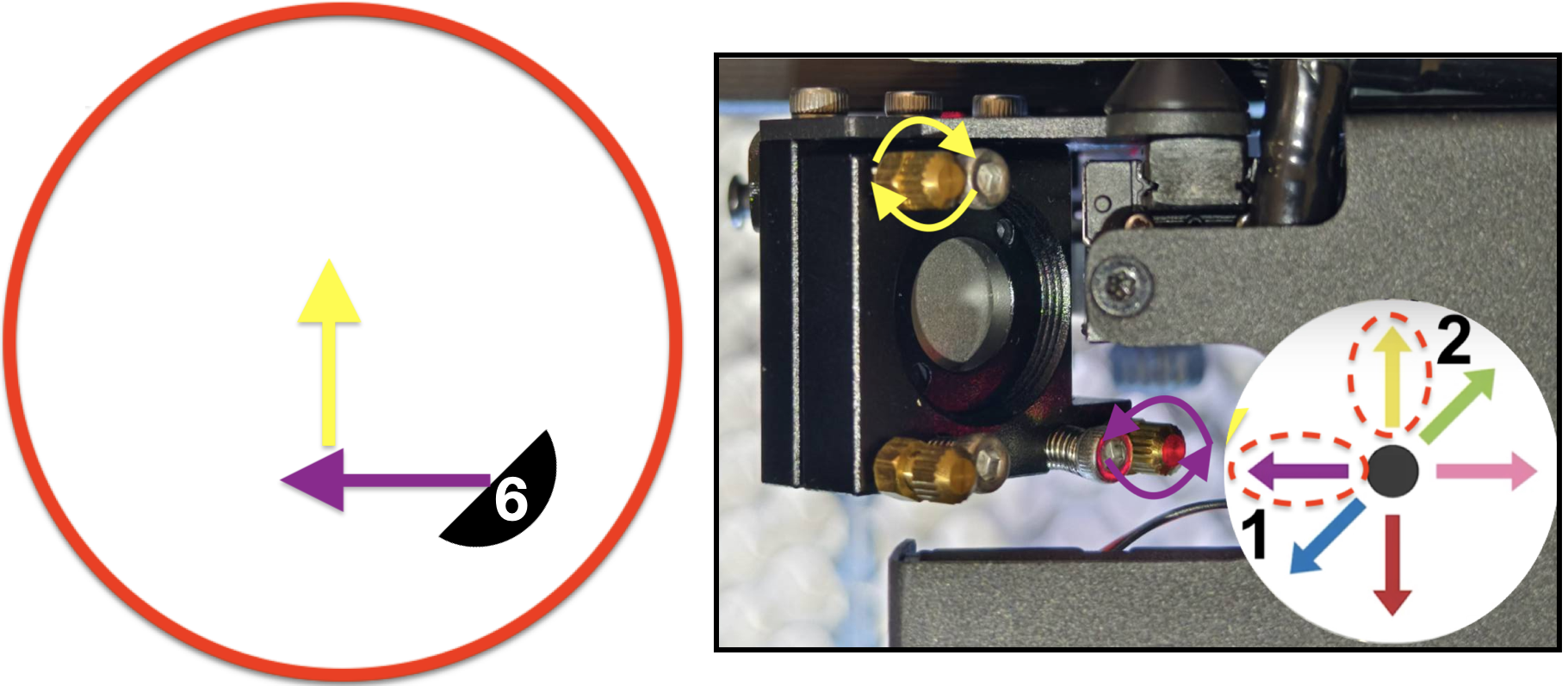

För #6: Den 2:a punkten måste först flyttas åt höger och sedan uppåt för att överlappa den första punkten. Den övre högra skruven måste vridas moturs för att flytta punkten åt höger. Den nedre vänstra skruven måste vridas medurs för att flytta punkten uppåt. Se bilden nedan.
För #7: Den 2:a punkten måste gå rakt uppåt för att överlappa den första punkten. Den nedre vänstra skruven måste vridas medurs. Se bilden nedan.
För #8: Den 2:a punkten måste gå uppåt till vänster för att överlappa den första punkten Den övre vänstra skruven måste vridas moturs. Se bilden nedan.

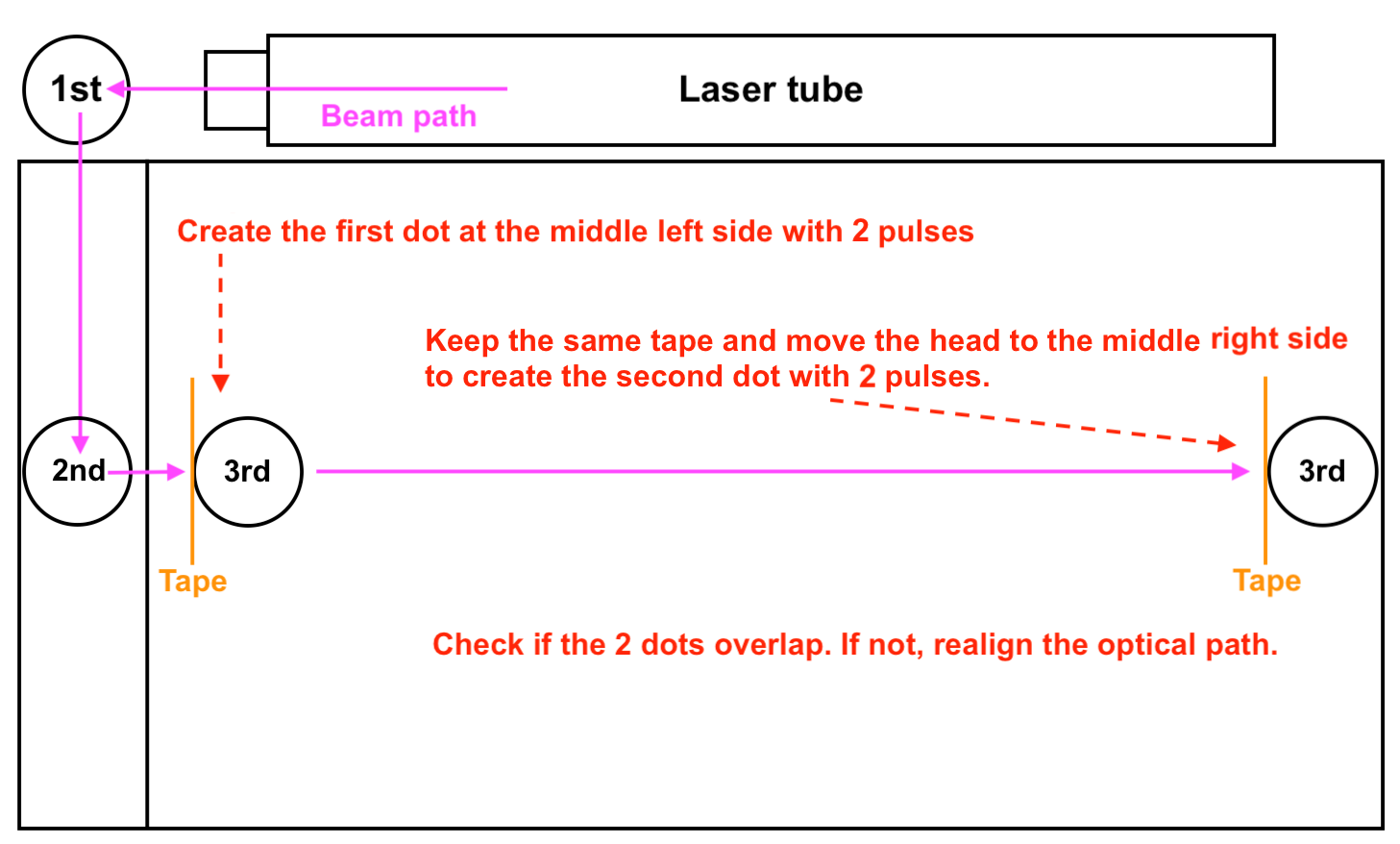

Detta steg kontrollerar om strålgången är justerad från den 2:a spegeln till den 3:e spegeln. Stegöversikt:
Montera den bakre luckan ordentligt eftersom den inte behöver öppnas i de senare stegen.
Faktiska steg:

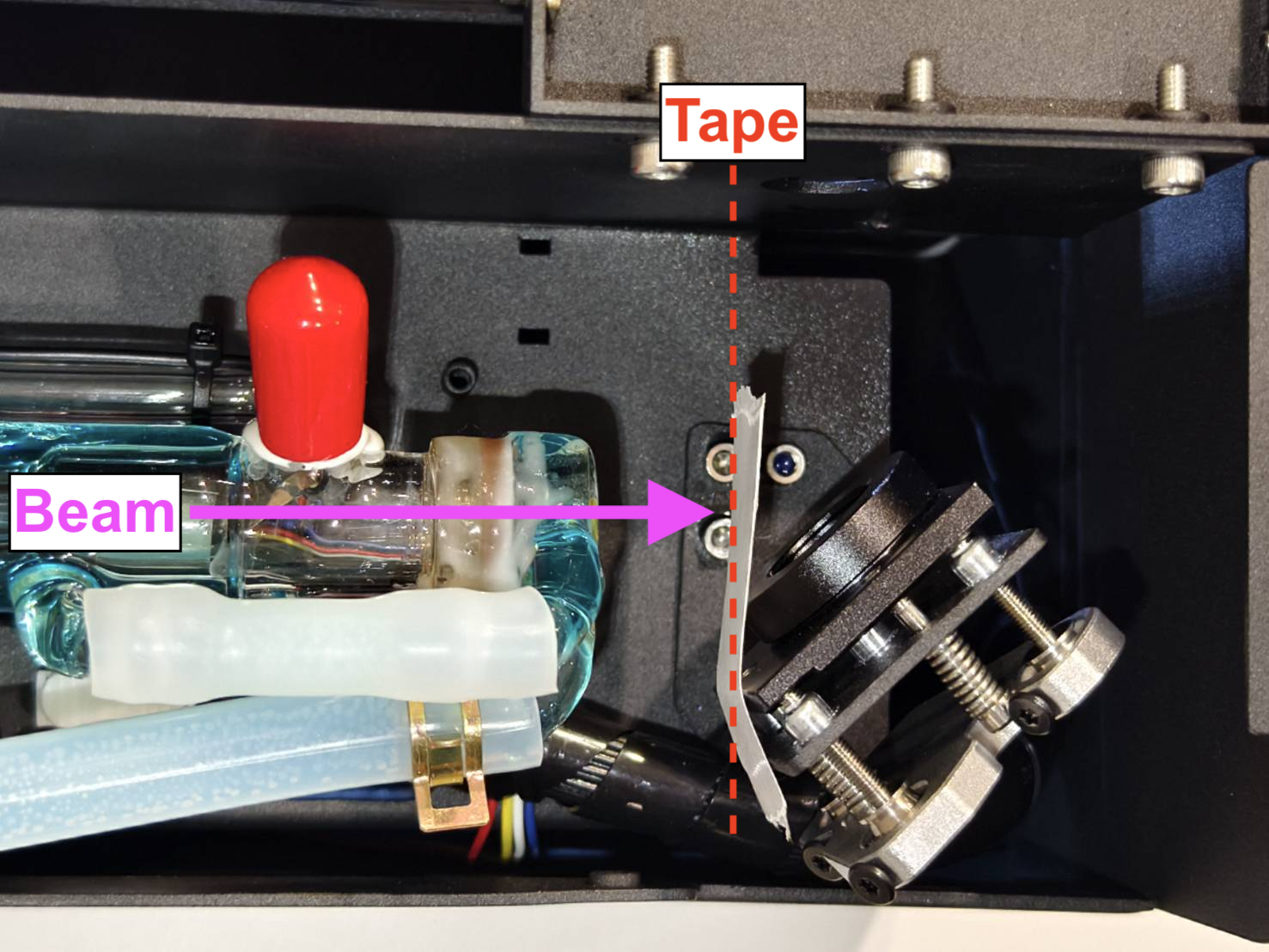

Placera en ny tvålagers, dubbelhäftande tejp på den 3:e spegelns ingång.
Gå in i kontrollläge, lossa motorn och flytta laserhuvudet till positionen mitten-vänster.
Stäng luckan och avge 2 pulser.
Flytta laserhuvudet till positionen mitten-höger och gör ytterligare 2 pulser.

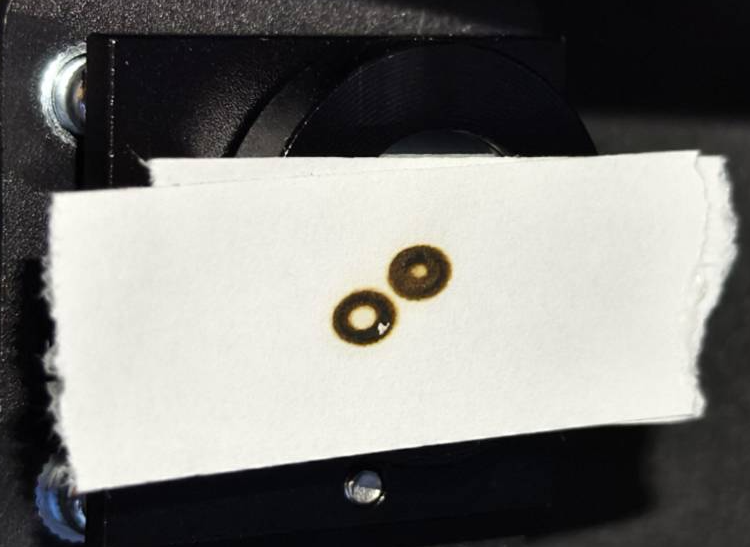

Kontrollera visuellt om de två brännmärkena överlappar och om resultatet är bra eller dåligt. (Du kan titta på tejpen från sidan för att se vilken som är den 2:a punkten.)
Detta steg lär dig hur du justerar strålgången från den 2:a spegeln till den 3:e spegeln genom att justera skruvarna på den 2:a spegeln.
Hitta den andra spegeln. Spraya alkohol på hållaren och vänta några sekunder. Lossa sedan de tre T8-skruvarna för att ta bort hållaren.
Det finns tre skruvar på den 2:a spegeln, och att vrida dem medurs eller moturs ändrar strålbanans riktning, vilket innebär den andra punktens position kommer att ändras.
Demonstration - Justering av stråkgång från första till andra spegeln
Använd en ny tvålagers tejp för att göra 2 pulser vid mitten-vänster och ytterligare 2 pulser vid mitten-höger.
Bestäm vilken/vilka skruv(ar) du behöver justera utifrån ditt resultat i tabellen nedan.
Justera skruven. Håll laserhuvudet vid mitten-höger.
Gör 2 pulser för att se om den 2:a punkten närmar sig den 1:a punkten.
När det är svårt att urskilja den 2:a punkten, byt ut den använda tejpen.
Upprepa steg #1 tills den 1:a punkten och den 2:a punkten överlappar. (Exempel på överlappning)
Efter justeringen, montera tillbaka skruvhållaren.
(Videon är en faktisk demonstration utförd av FLUX-personal. Det är en lång video och du kan ändra hastigheten, men konceptet och processen är avgörande för att förstå hur justeringen görs. Vänligen aktivera undertexterna.)
Bestäm positionen för din röda laserpunkt, identifiera skruven och dess rotationsriktning. Se bilden nedan och hitta numret som motsvarar din röda laserpunkts position:
För #1: Den andra punkten måste flyttas nedåt till höger för att överlappa den första punkten Den nedre högra skruven måste vridas moturs. Se bilden nedan.
För #2: Den andra punkten måste flyttas rakt nedåt för att överlappa den första punkten. Den övre högra skruven måste vridas medurs. Se bilden nedan.
För #3: Den andra punkten måste först flyttas nedåt och sedan åt vänster för att överlappa den första punkten. Den övre högra skruven måste vridas medurs för att få punkten att röra sig nedåt. Den nedre vänstra skruven måste vridas moturs för att få punkten att röra sig åt vänster. Se bilden nedan.
För #4: Den andra punkten måste flyttas åt höger för att överlappa den första punkten. Den nedre vänstra skruven måste vridas medurs. Se bilden nedan.
För #5: Den andra punkten måste flyttas åt vänster för att överlappa den första punkten. Den nedre vänstra skruven måste vridas moturs. Se bilden nedan.
För #6: Den 2:a punkten måste först flyttas åt höger och sedan uppåt för att överlappa den första punkten. Den nedre vänstra skruven måste vridas medurs för att få punkten att röra sig åt höger. Den övre högra skruven måste vridas moturs för att få punkten att röra sig uppåt. Se bilden nedan.
För #7: Den 2:a punkten måste gå rakt uppåt för att överlappa den första punkten. Den övre högra skruven måste vridas moturs. Se bilden nedan.
För #8: Den 2:a punkten måste gå uppåt till vänster för att överlappa den första punkten Den nedre högra skruven måste vridas medurs. Se bilden nedan.
Vi kommer nu att kontrollera banan från den 3:e spegeln till munstyckets spets, vilket indikerar strålbanan i Z-axeln (vertikal) i mitten av arbetsytan.
Stegöversikt:
Faktiska steg:

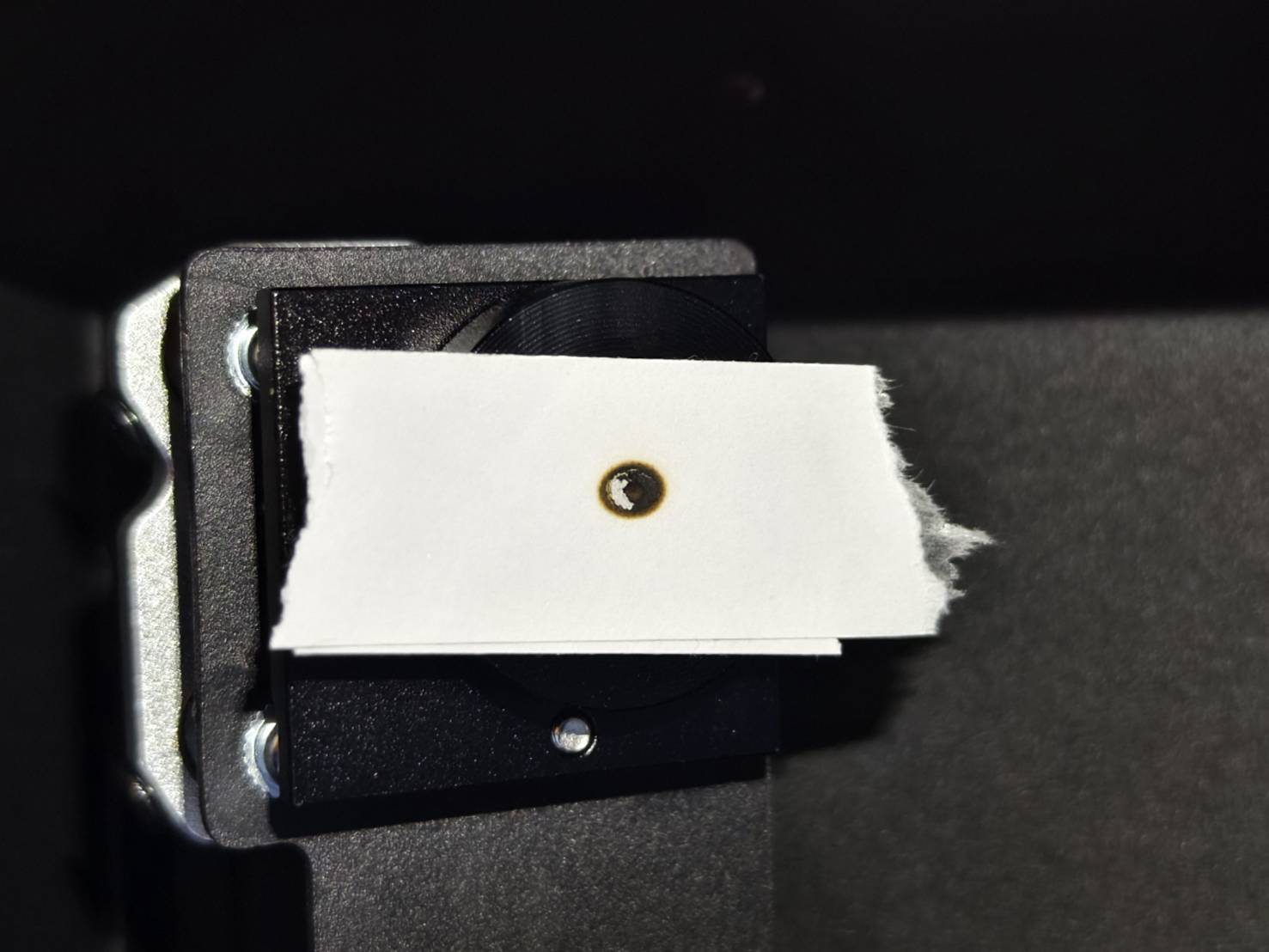

Placera en dubbelhäftande tejp i ett lager på munstyckets spets.

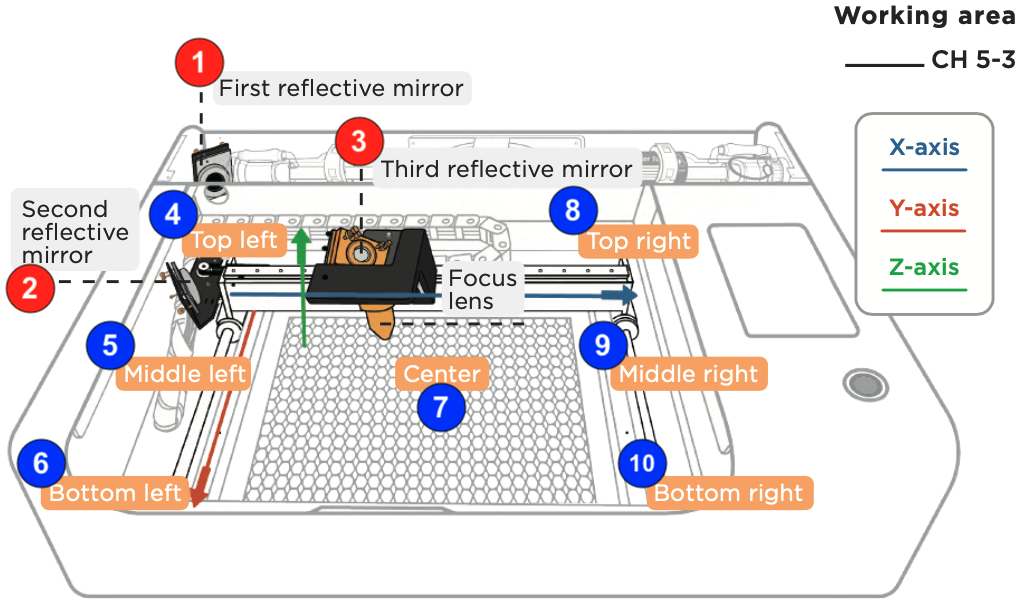

Flytta laserhuvudet till mitten av arbetsytan.
Stäng luckan och avge 1 puls.

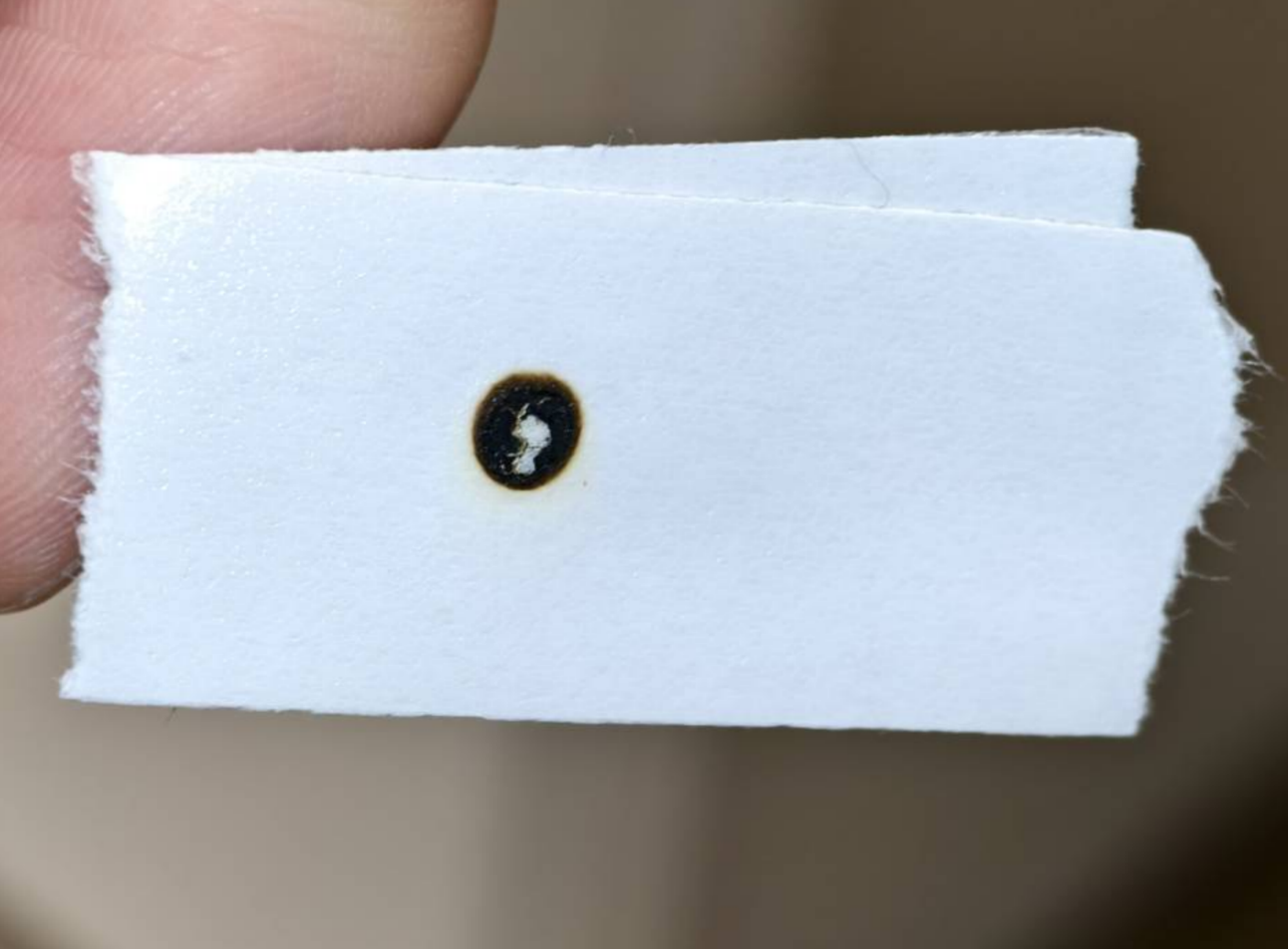

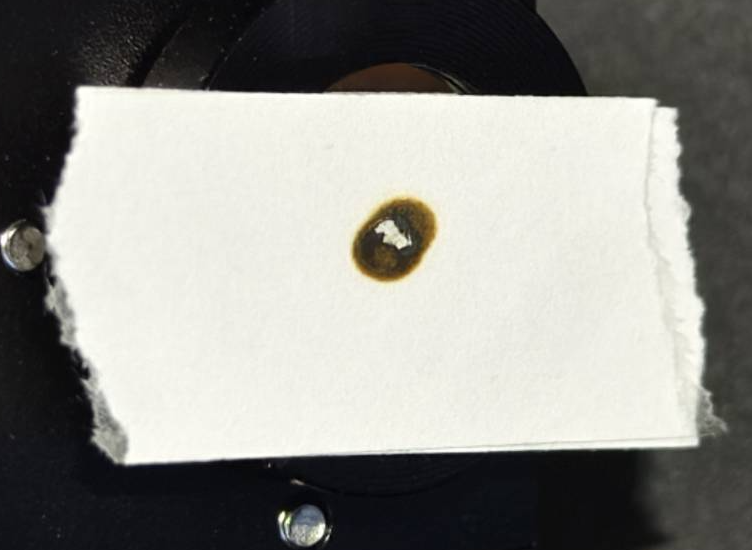

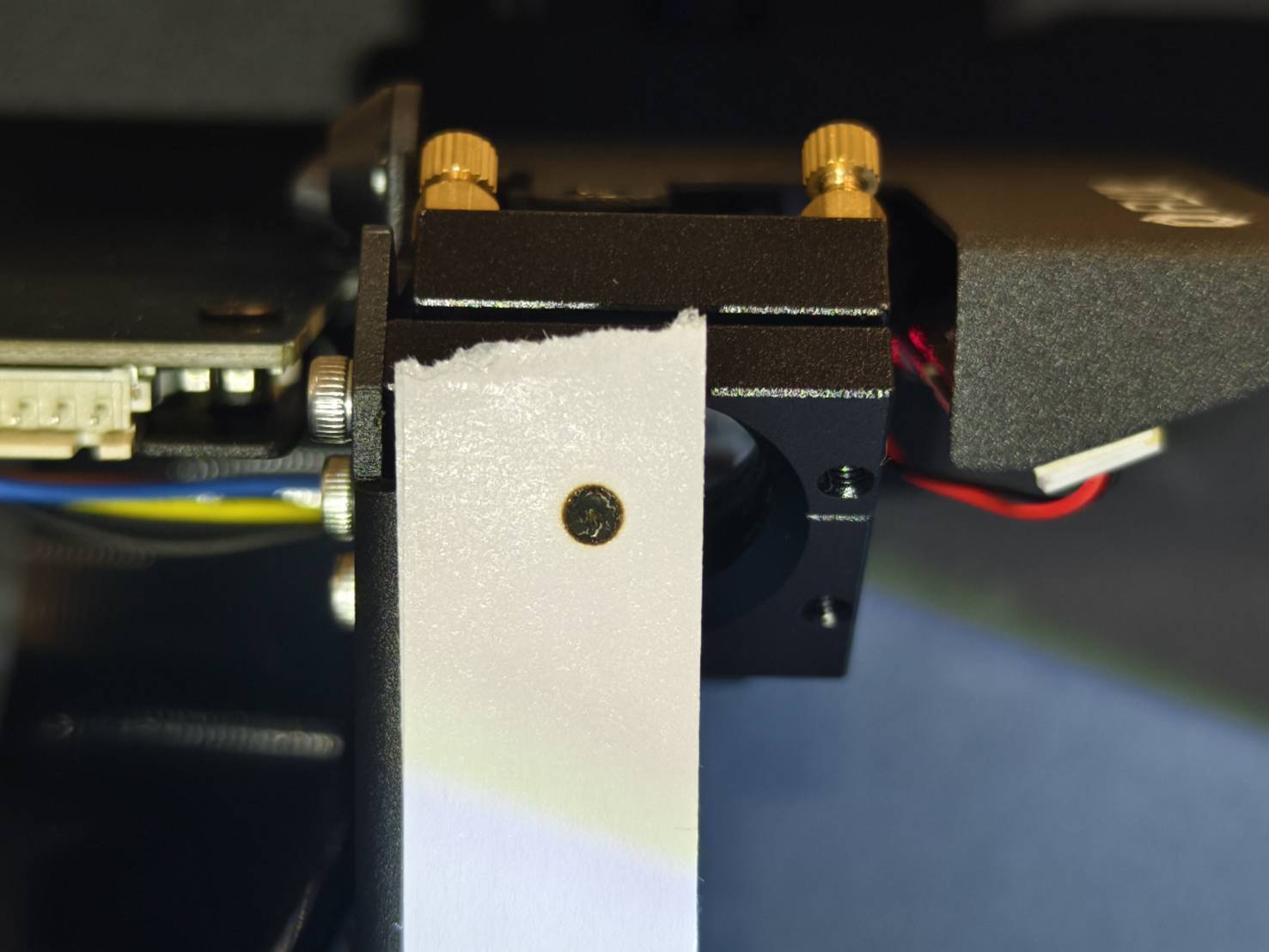

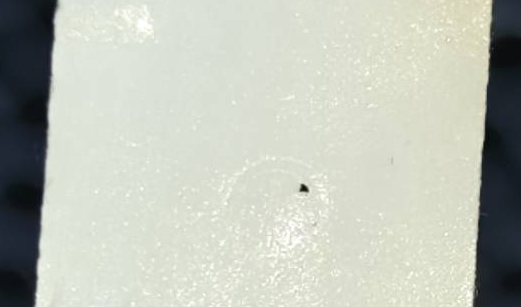

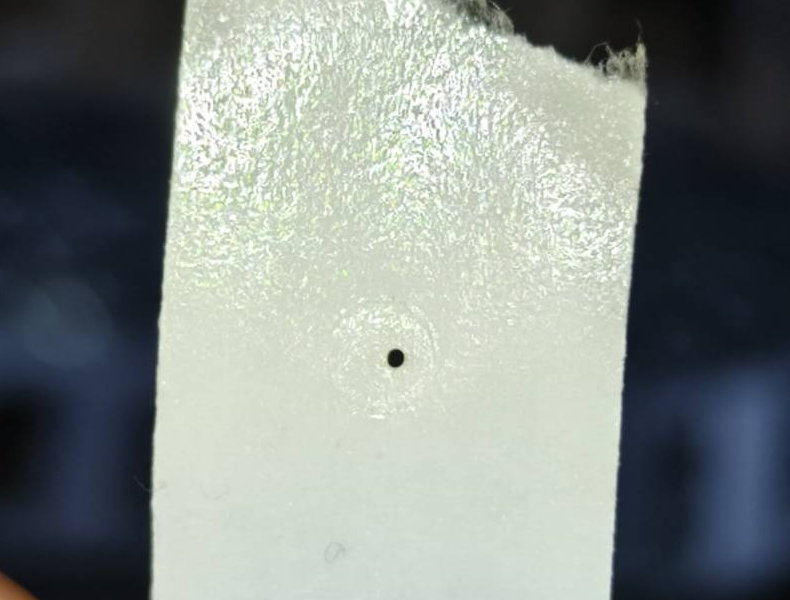

Kontrollera visuellt om brännmärket är bra eller dåligt.

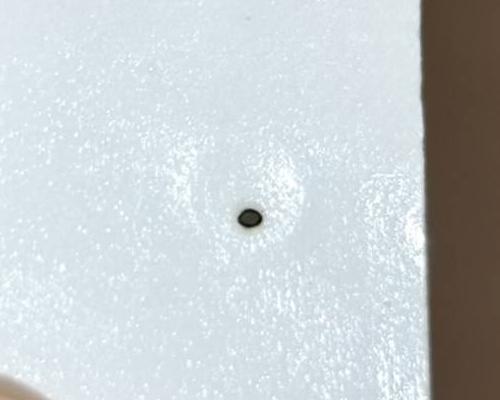

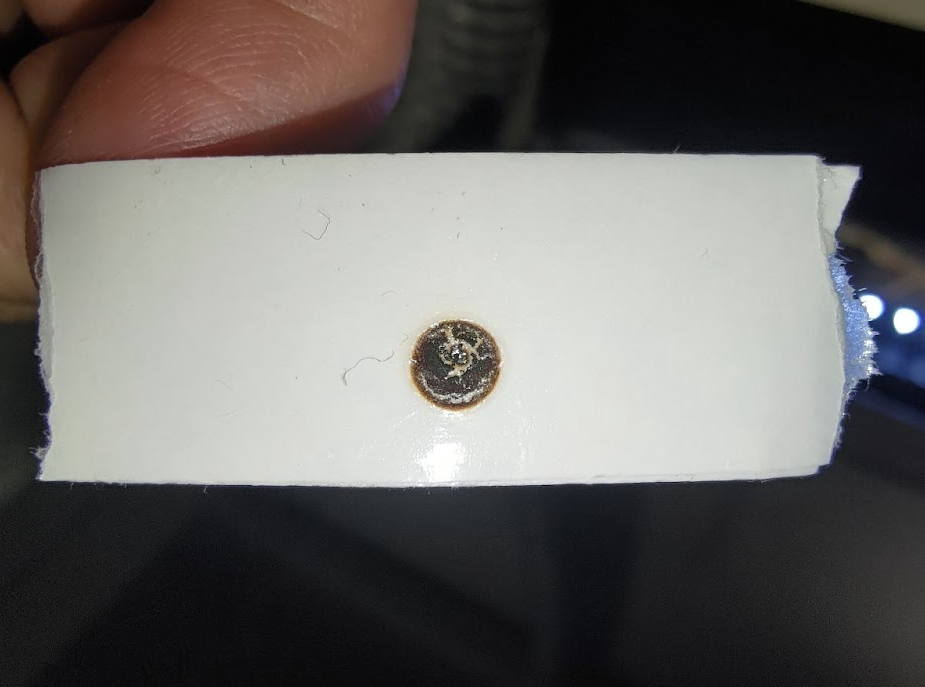

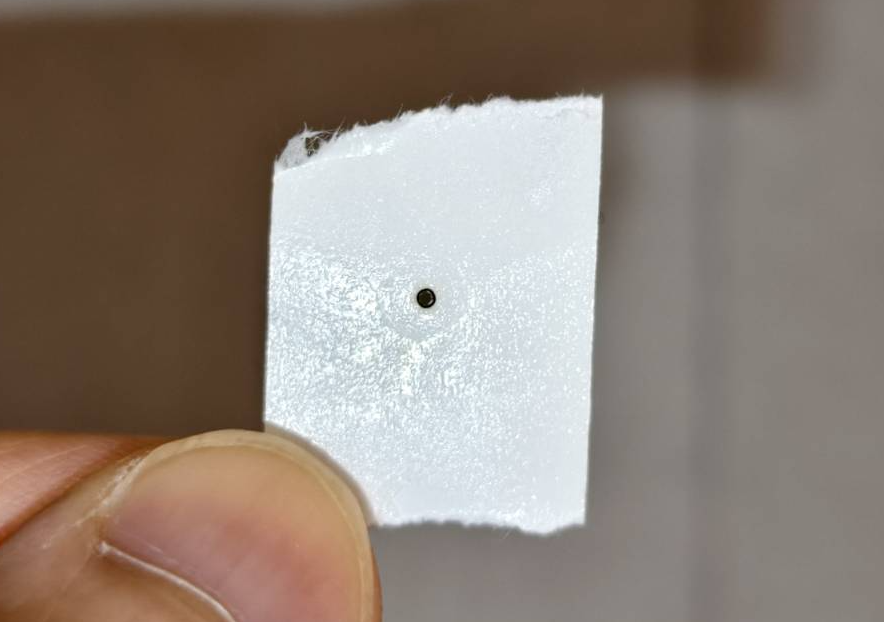

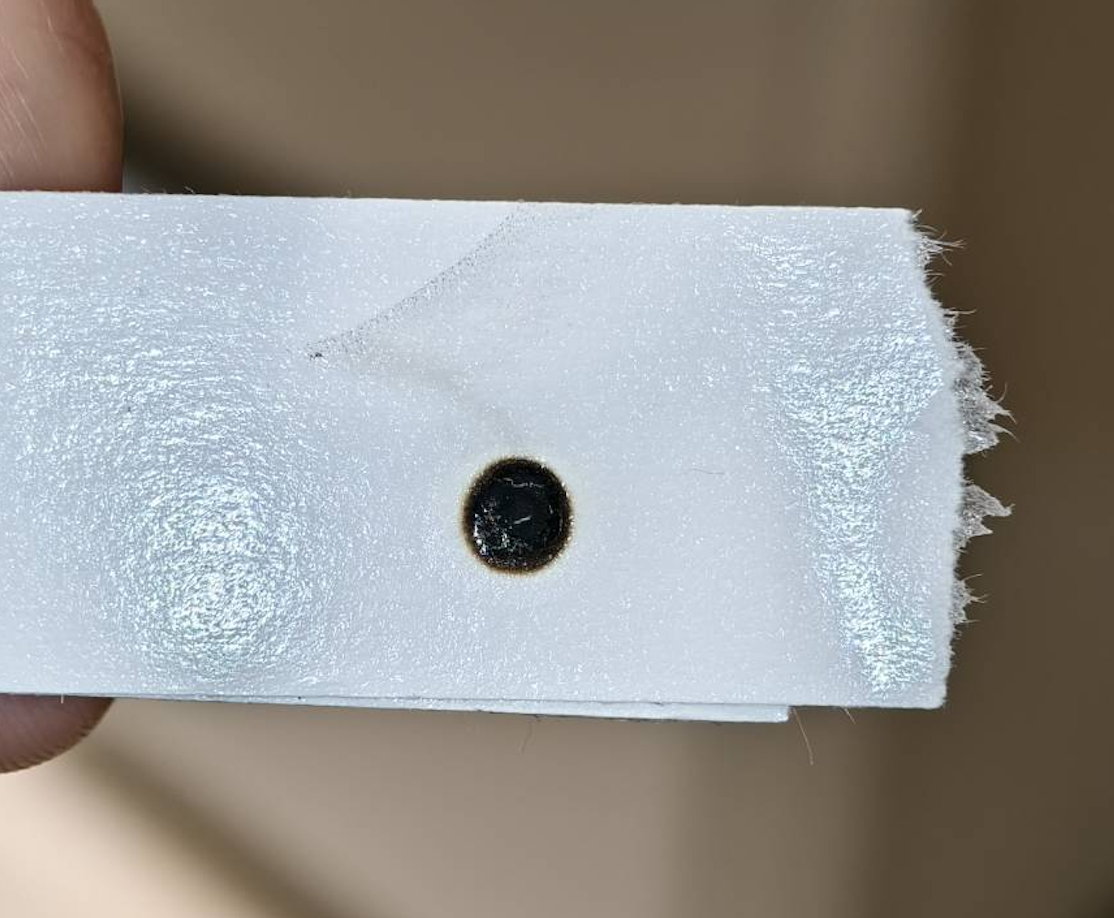

Bra exempel (Rund och centrerad)

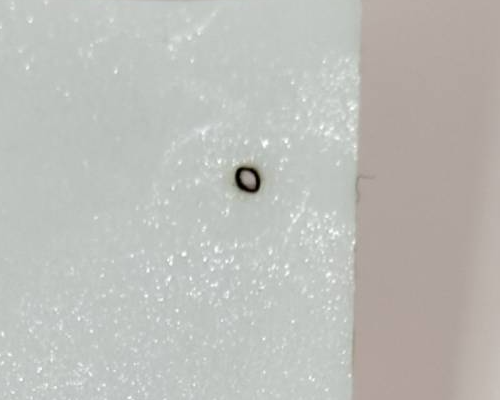

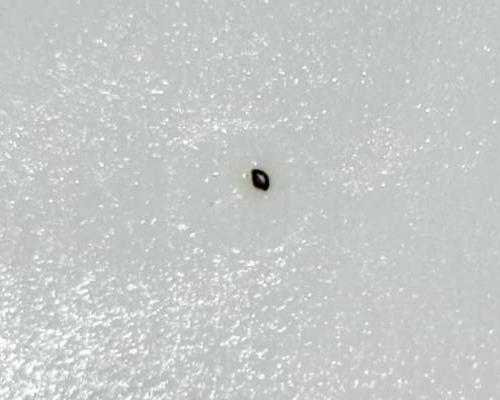

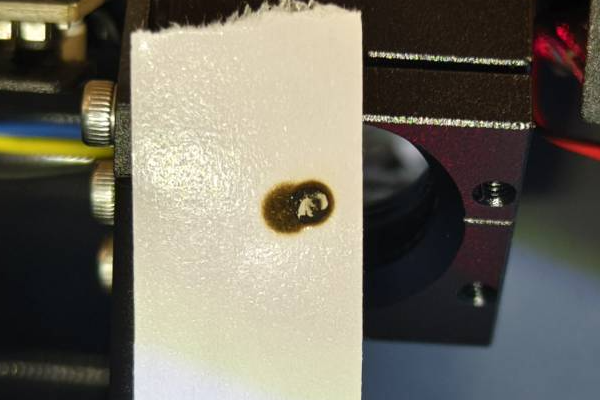

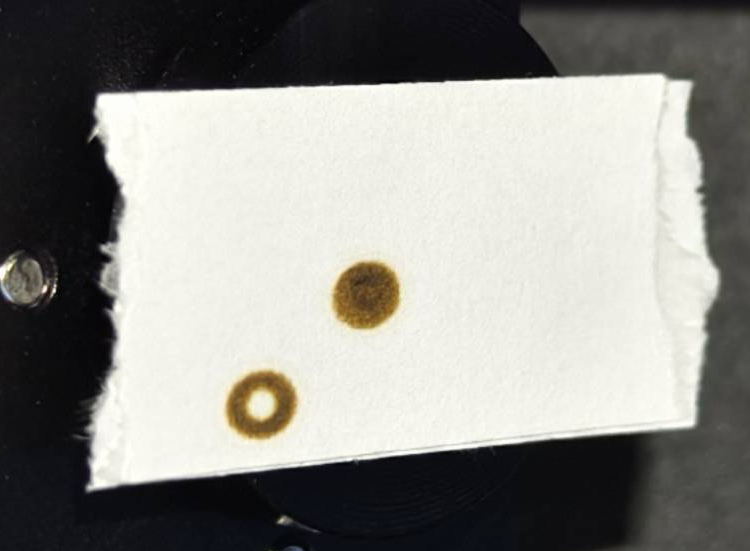

Acceptabelt exempel ((Rund men något förskjuten från centrum)
Detta steg lär dig hur du justerar den vertikala banan från den 3:e spegeln till arbetsytan genom att justera skruvarna på den 3:e spegeln. Det finns tre skruvar på den 3:e spegeln, och genom att vrida dem medurs eller moturs ändras den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att ändras.
Lär dig hur du lossar muttern på rätt sätt. Använd tången för att hålla skruven på plats och lossa sedan muttern med dubbelnyckeln genom att vrida den moturs.
Demonstration - Justering av optisk bana från tredje spegeln till mitten av arbetsytan
Placera en ny bit enkelskiktig dubbelhäftande tejp på munstyckets spets.
Flytta laserhuvudet till mitten av arbetsytan.
Stäng luckan och avge 1 puls för att skapa ett bränt märke på tejpen.
Ta bort tejpen och avgör vilken/vilka skruv(ar) du behöver justera med hjälp av ditt resultat i tabellen nedan.
Justera skruven.
Använd en ny tejpbit eller samma tejp på ett annat område och placera den på munstyckets spets.
Upprepa steg 2 tills punkten är rund och centrerad.
(Videon visar en faktisk operation utförd av FLUX-personal. Det är en lång video, du kan ändra hastigheten, men konceptet och processen är avgörande för att förstå hur justeringen görs. Aktivera undertexterna.
*Observera:
Mittpunkten och den nedre högra punkten måste vara runda samtidigt.
Mittpunkten måste vara centrerad, men det är acceptabelt om den nedre högra punkten inte är centrerad.
Annars anses den optiska banan inte vara justerad.

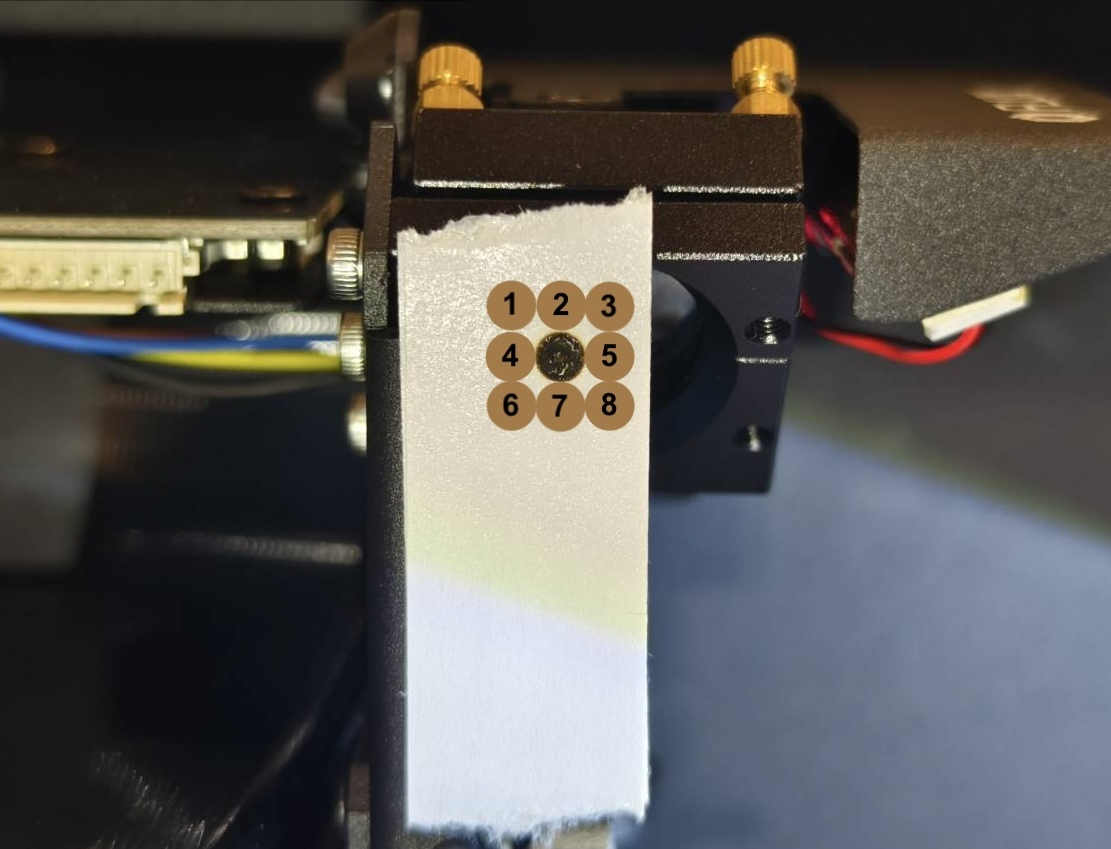

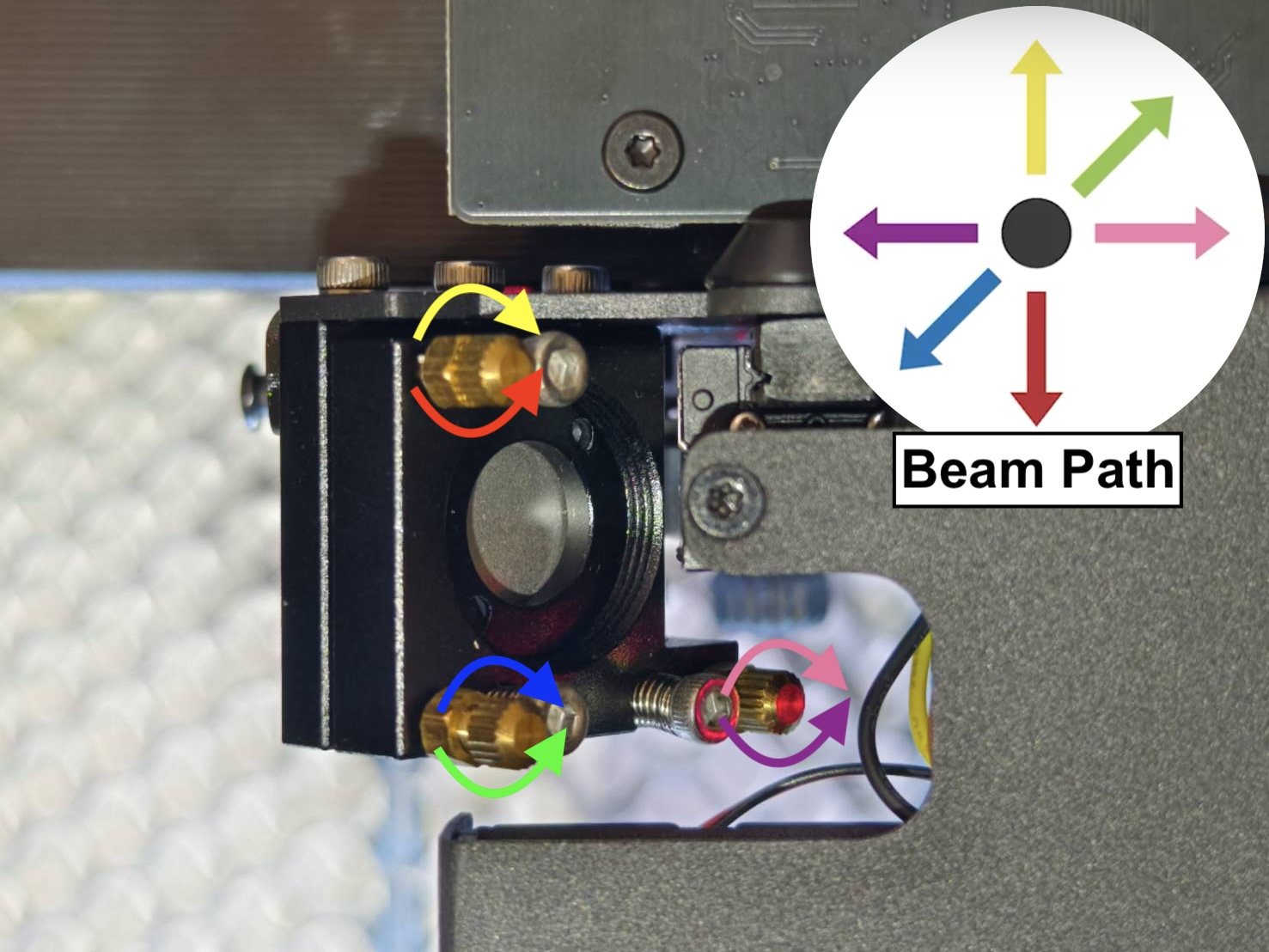

Bestäm positionen för din laserpunkt, identifiera skruven och dess rotationsriktning. Se bilden nedan och hitta numret som motsvarar din laserpunkts position:
Först måste du känna till hela området som punkten kan röra sig inom. Det är faktiskt samma område som munstyckets spets. Det intryckta märket på tejpen visar området.
Hitta sedan numret som motsvarar din vertikala punkts position.
Schematisk bild:
För #1: Den vertikala punkten måste flyttas åt höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas medurs. Se bilden nedan.
För #2: Den vertikala punkten måste flyttas nedåt till höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas medurs för att flytta punkten åt höger. Den övre vänstra skruven måste vridas moturs för att flytta punkten nedåt. Se bilden nedan.

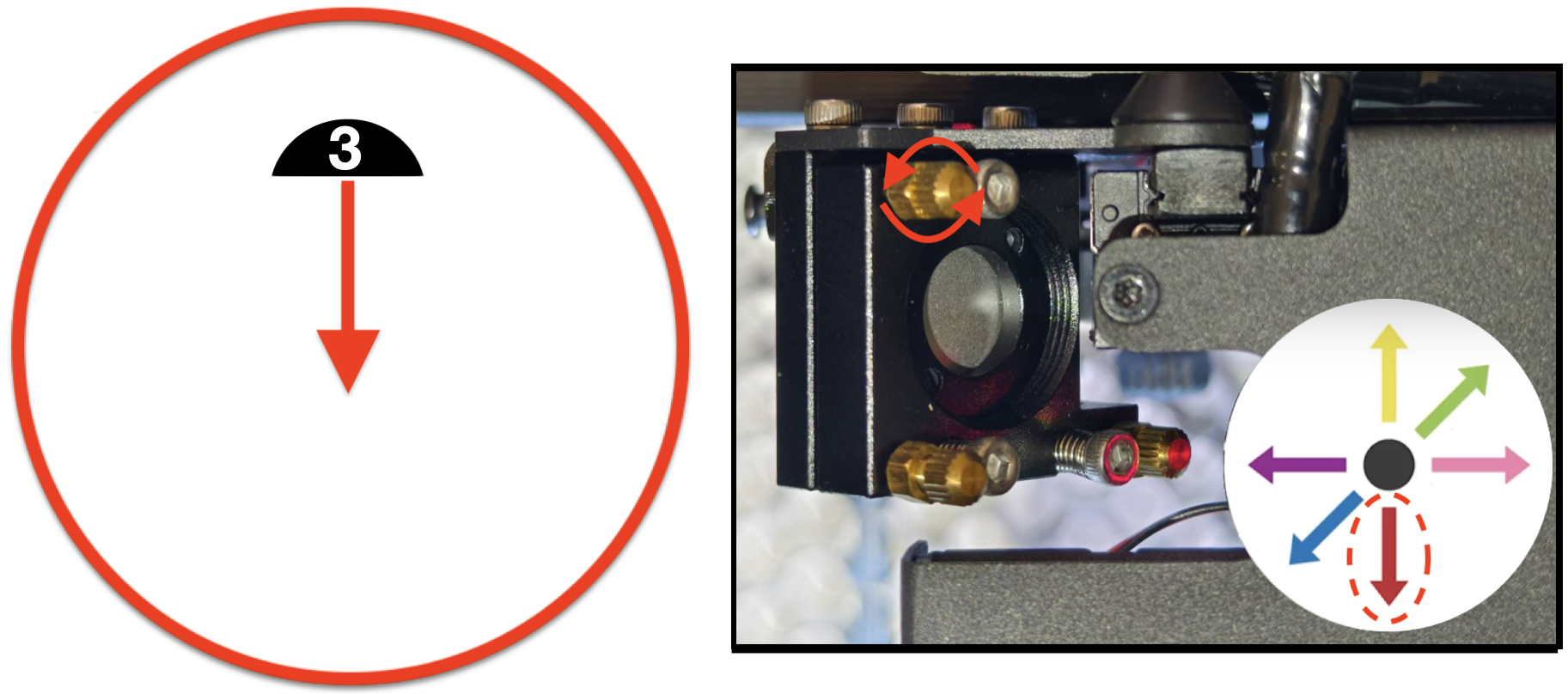

För #3: Den vertikala punkten måste flyttas nedåt för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den övre vänstra skruven måste vridas moturs för att flytta punkten nedåt. Se bilden nedan.
För #4: Den vertikala punkten måste flyttas nedåt till vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre vänstra skruven måste vridas medurs. Se bilden nedan.
För #5: Den vertikala punkten måste flyttas åt vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs.. Se bilden nedan.
För #6: Den vertikala punkten måste flyttas uppåt till vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs för att flytta den åt vänster. Den övre vänstra skruven måste vridas medurs för att flytta den uppåt. Se bilden nedan.

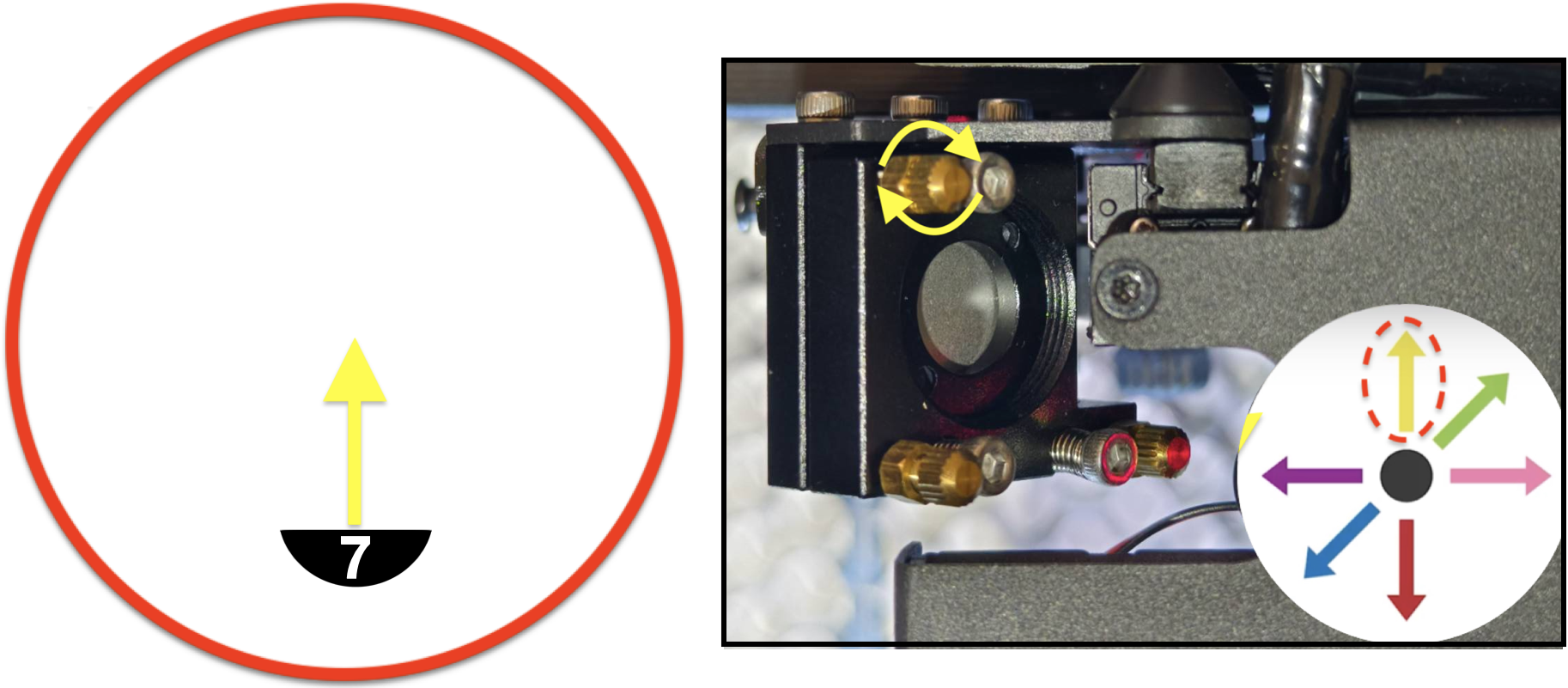

För #7: Den vertikala punkten måste flyttas uppåt för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den övre vänstra skruven måste vridas medurs för att flytta den uppåt. Se bilden nedan.

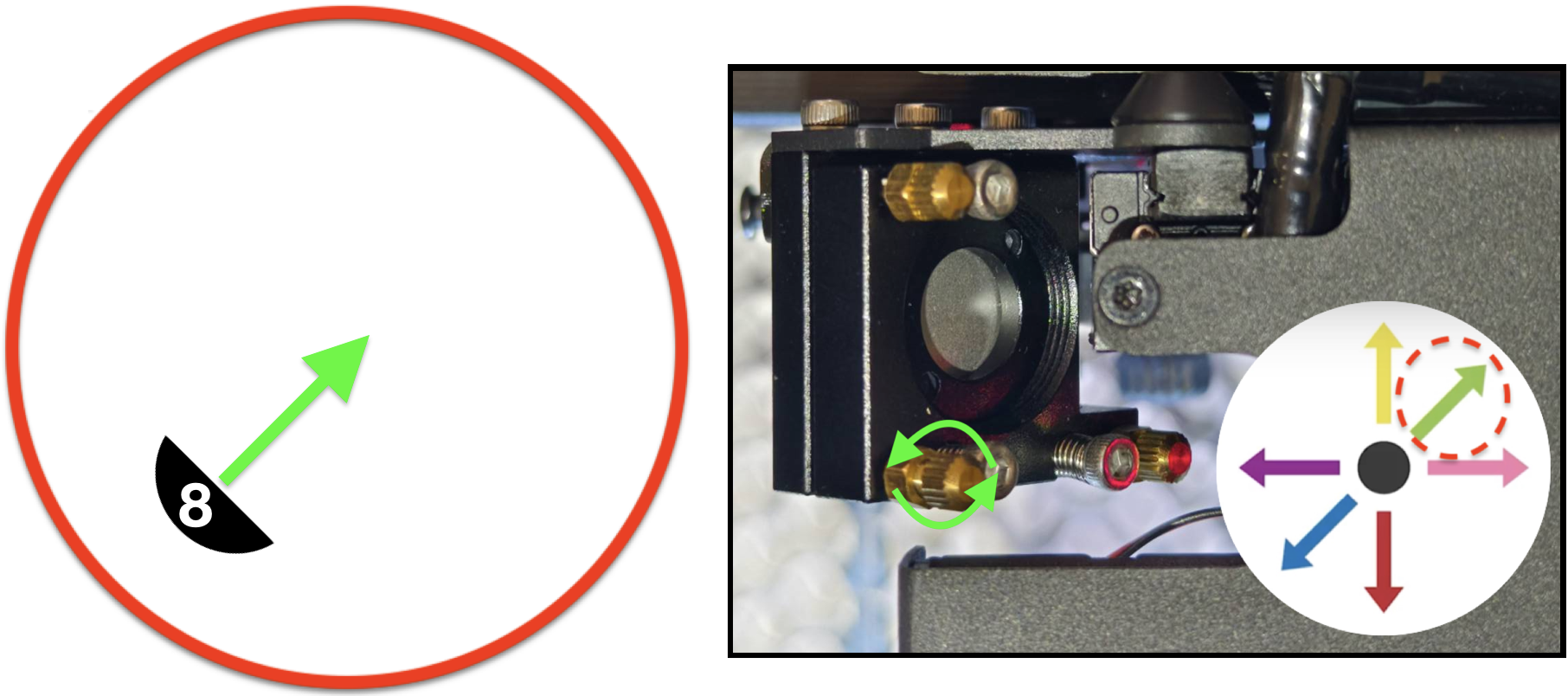

För #8: Den vertikala punkten måste flyttas uppåt till höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre vänstra skruven måste vridas moturs. Se bilden nedan.

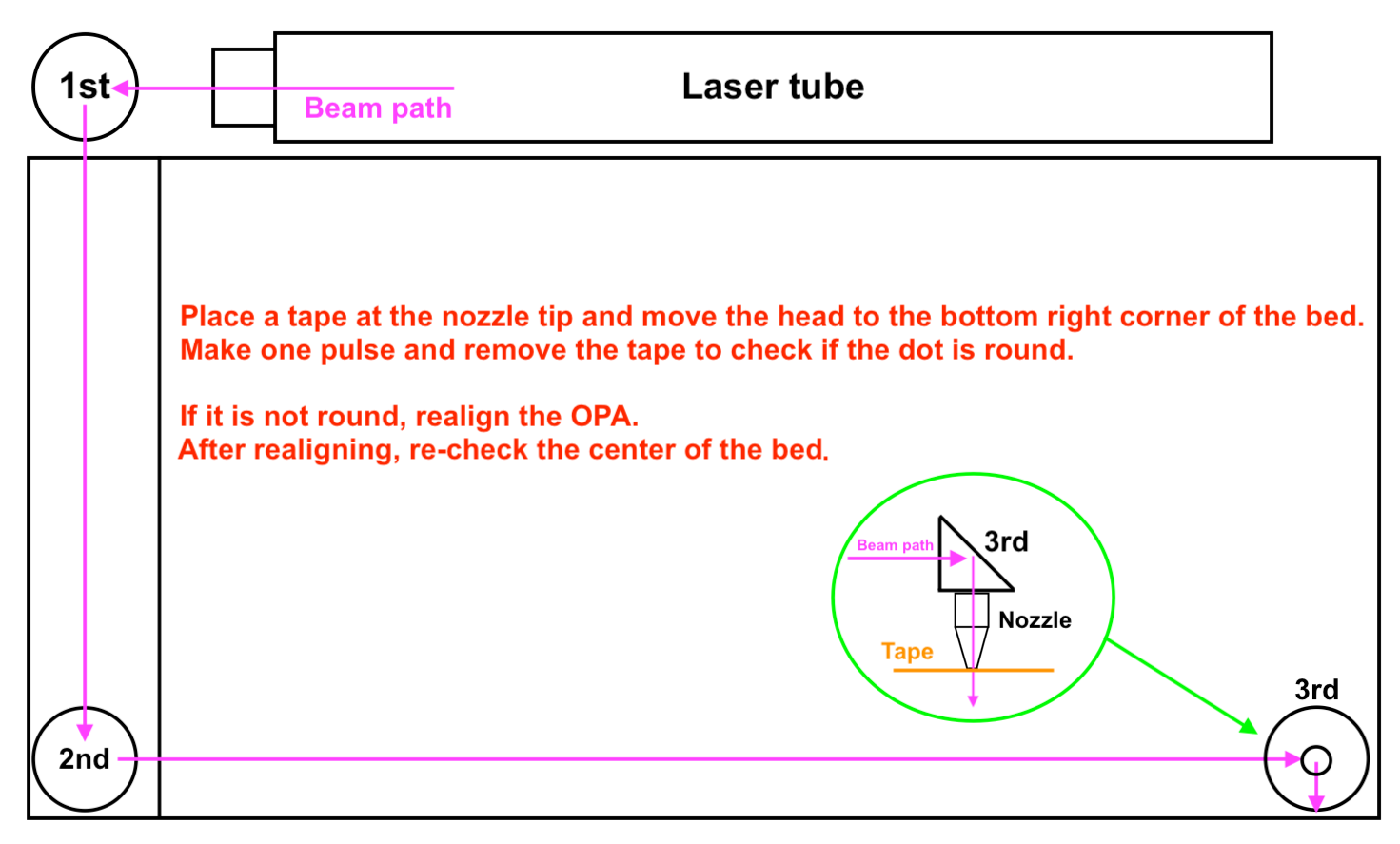

Vi kommer nu att kontrollera strålgången från den 3:e spegeln till munstycksspetsen, vilket indikerar Z-axelns (vertikala) strålgång i det nedre högra hörnet av arbetsytan.
Stegöversikt:
Faktiska steg:
Placera en dubbelhäftande tejp i ett lager på munstyckets spets.
Flytta laserhuvudet till det nedre högra hörnet av arbetsytan.
Stäng luckan och avge 1 puls.

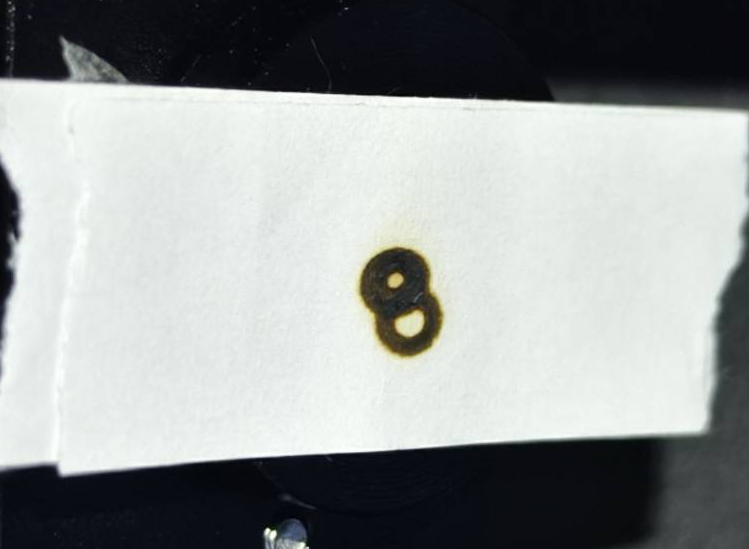

Kontrollera visuellt om brännmärket är bra eller dåligt.
Bra exempel (Rund och centrerad)
Acceptabelt exempel ((Rund men något förskjuten från centrum)
Detta steg lär dig hur du justerar den vertikala banan från den 3:e spegeln till arbetsytan genom att justera skruvarna på den 3:e spegeln. Det finns tre skruvar på den 3:e spegeln, och genom att vrida dem medurs eller moturs ändras den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att ändras.
Demonstration - Justering av optisk bana från tredje spegeln till mitten av arbetsytan
Placera en ny bit enkelskiktig dubbelhäftande tejp på munstyckets spets.
Flytta laserhuvudet till det nedre högra hörnet av arbetsytan.
Stäng luckan och avge 1 puls för att skapa ett bränt märke på tejpen.
Ta bort tejpen och avgör vilken/vilka skruv(ar) du behöver justera med hjälp av ditt resultat i tabellen nedan.
Justera skruven.
Använd en ny tejpbit eller samma tejp på ett annat område och placera den på munstyckets spets.
Upprepa steg 2 tills punkten är rund och centrerad.
Kontrollera den centrerade punkten igen.
(Videon är en faktisk demonstration utförd av FLUX-personal. Det är en lång video och du kan ändra hastigheten, men konceptet och processen är avgörande för att förstå hur justeringen görs. Vänligen aktivera undertexterna.)
*Observera:
Mittpunkten och den nedre högra punkten måste vara runda samtidigt.
Mittpunkten måste vara centrerad, men det är acceptabelt om den nedre högra punkten inte är centrerad.
Annars anses den optiska banan inte vara justerad.
Bestäm positionen för din laserpunkt, identifiera skruven och dess rotationsriktning. Se bilden nedan och hitta numret som motsvarar din laserpunkts position:
Först måste du känna till hela området som punkten kan röra sig inom. Det är faktiskt samma område som munstyckets spets. Det intryckta märket på tejpen visar området.
Hitta sedan numret som motsvarar din vertikala punkts position.
Schematisk bild:
För #1: Den vertikala punkten måste flyttas åt höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas medurs. Se bilden nedan.
För #2: Den vertikala punkten måste flyttas nedåt till höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas medurs för att flytta punkten åt höger. Den övre vänstra skruven måste vridas moturs för att flytta punkten nedåt. Se bilden nedan.
För #3: Den vertikala punkten måste flyttas nedåt för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den övre vänstra skruven måste vridas moturs för att flytta punkten nedåt. Se bilden nedan.
För #4: Den vertikala punkten måste flyttas nedåt till vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre vänstra skruven måste vridas medurs. Se bilden nedan.
För #5: Den vertikala punkten måste flyttas åt vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs.. Se bilden nedan.
För #6: Den vertikala punkten måste flyttas uppåt till vänster för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs för att flytta den åt vänster. Den övre vänstra skruven måste vridas medurs för att flytta den uppåt. Se bilden nedan.
För #7: Den vertikala punkten måste flyttas uppåt för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den övre vänstra skruven måste vridas medurs för att flytta den uppåt. Se bilden nedan.
För #8: Den vertikala punkten måste flyttas uppåt till höger för att bli rund och centrerad. När du står vänd mot maskinens framsida: Den nedre vänstra skruven måste vridas moturs. Se bilden nedan.
*Observera:
Mittpunkten och den nedre högra punkten måste vara runda samtidigt.
Mittpunkten måste vara centrerad, men det är acceptabelt om den nedre högra punkten inte är centrerad.
Annars anses den optiska banan inte vara justerad.
Bedöm ditt resultat och bestäm nästa åtgärd:
Både den nedre högra och den centrerade punkten är bra >> Steg 10
