2-4 Kamerakalibrering

⚠︎ Innan du börjar, se till att din Beam Studio och HEXA RF-firmware är uppdaterade till de senaste versionerna.

Beskrivning

Denna artikel guidar dig genom kamerakalibreringen.



När kamerakalibrering krävs
1. Vid första användningen av maskinen.
2. Efter att maskinen har flyttats.
3. När det finns en avvikelse mellan kameraförhandsvisningen och den faktiska graveringspositionens.

Obs:
Kamerakalibrering krävs innan du använder kameraförhandsvisningsfunktionen för första gången efter uppackning.

Steg 1 - Kontrollera programvaru- och firmwareversioner

Krävd programvaruversion: Beam Studio 2.6.2 eller senare

Krävd firmwareversion: 6.2.2 eller senare

Steg 2 - Förbered material

Material som krävs (anskaffas själv):
A4 vitt papper eller en ljusfärgad skiva av liknande storlek

Steg 3 - Starta kamerakalibrering

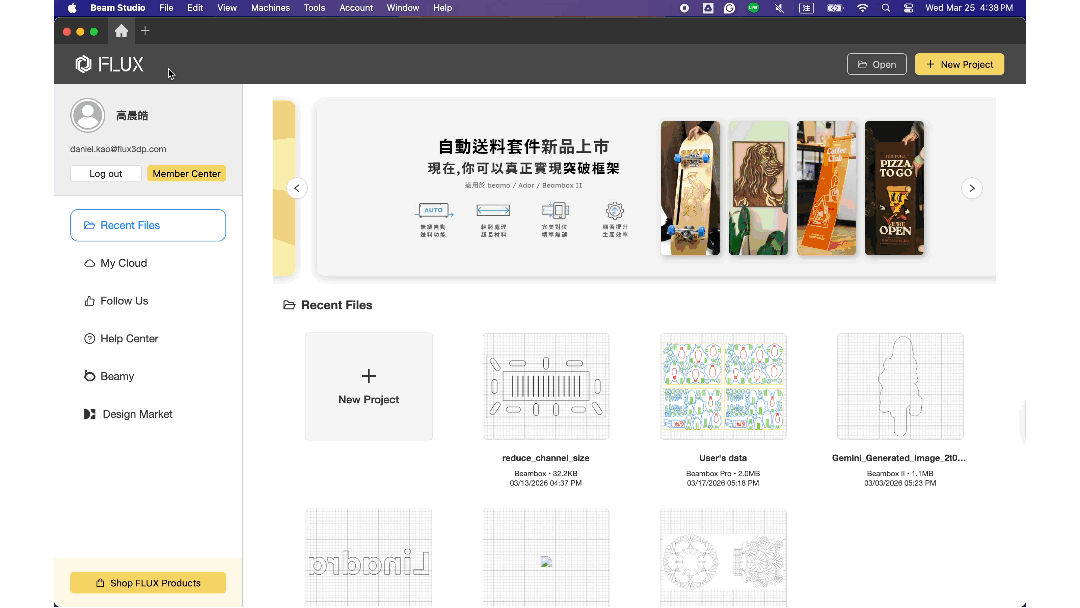

Skapa ett nytt projekt, välj maskinen som ska kalibreras och klicka sedan på "Kalibrering" > "Kamerakalibrering"

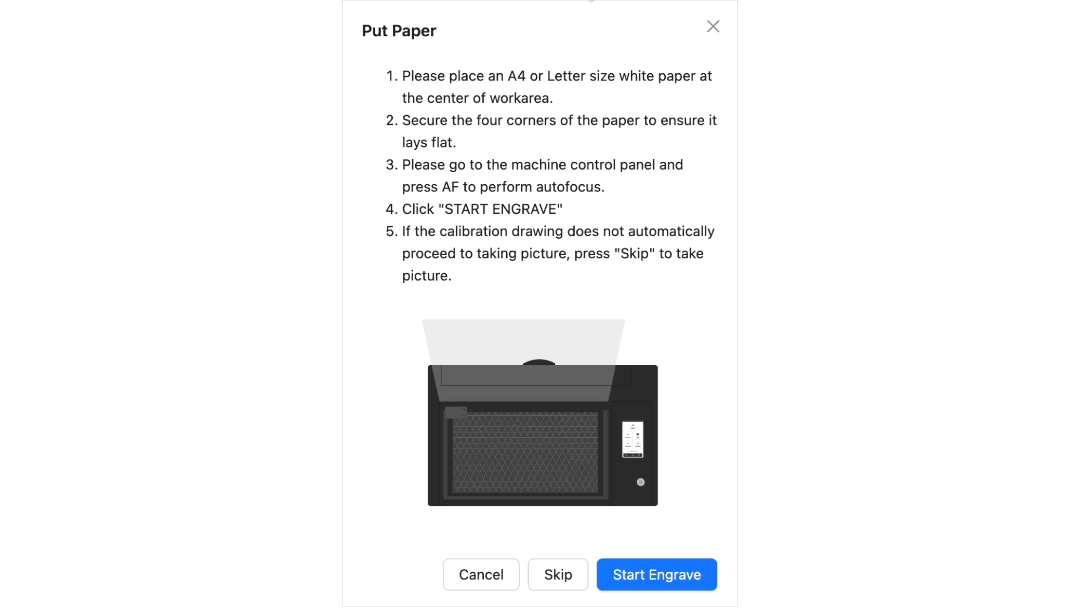

Steg 4 - Placera vitt papper

Placera ett rent A4 vitt papper i mitten av arbetsområdet och säkra alla fyra hörn med tejp.

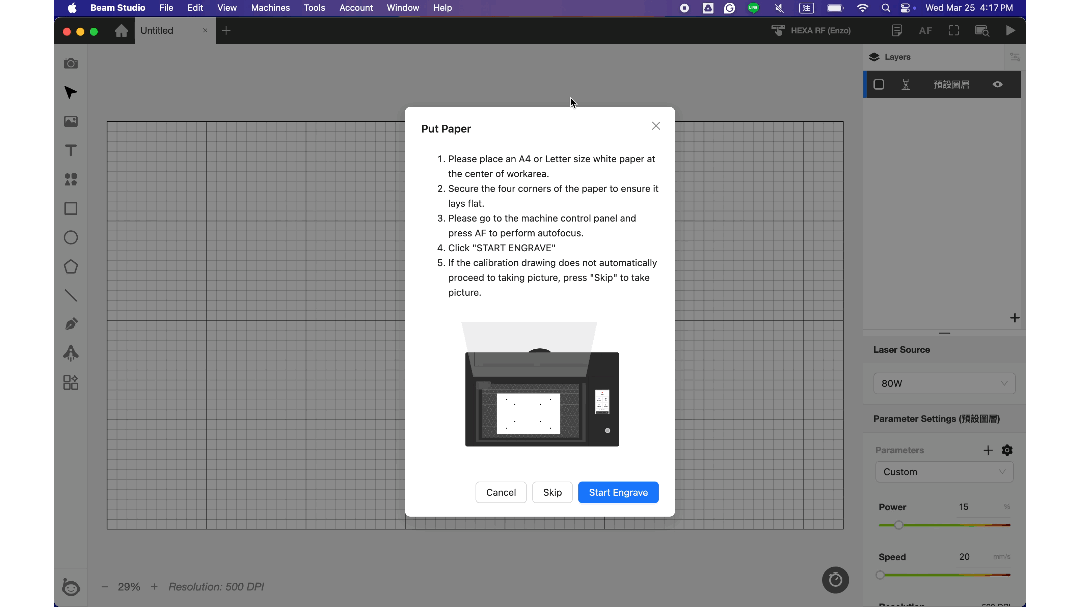

Steg 5 - Rita kalibreringsmönster

Klicka för att börja rita kalibreringsmönstret

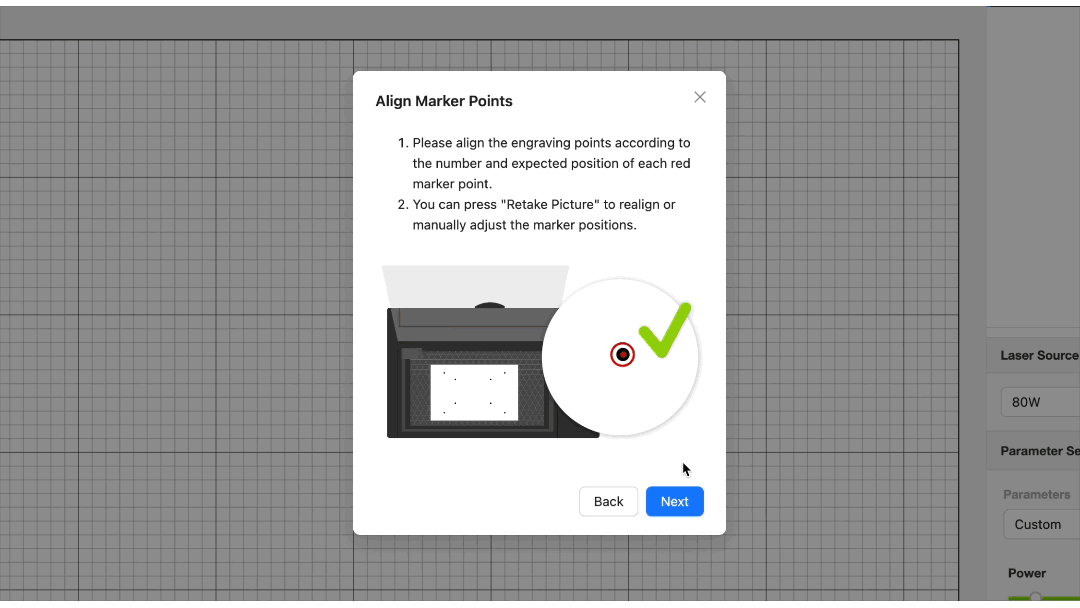

Steg 6 - Justera markörer

Du kan zooma in/ut och justera bildexponeringen för att verifiera och flytta de röda markeringspunkterna så att de helt överlappar med de åtta utskrivna punkterna

Om markeringarna visas som nedan och inte är på det vita papperet, följ stegen nedan för att justera.

a. Dra bilden för att centrera det utskrivna 8-punktsmönstret och klicka sedan på "Ta om foto".

b. Justera alla markeringspunkter manuellt
Se korrekt ordning för markeringarna nedan:

#END

Nästa steg: 2-5 Starta gravering
