Beskrivning

Denna sida beskriver installationsmetoden för 1,5-tums linsen.

Obs:
HEXA RF 1,5-tums fokuslinsen är utformad för gravering och ger finare resultat än standardfokuslinsen. Detta tillbehör är inte lämpligt för skärning. Använd därför standardfokuslinsen för skärändamål.

Steg 1

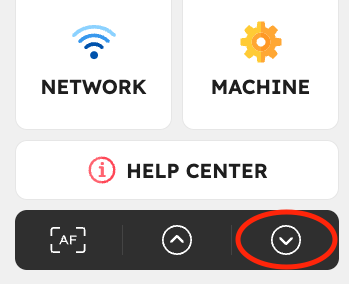

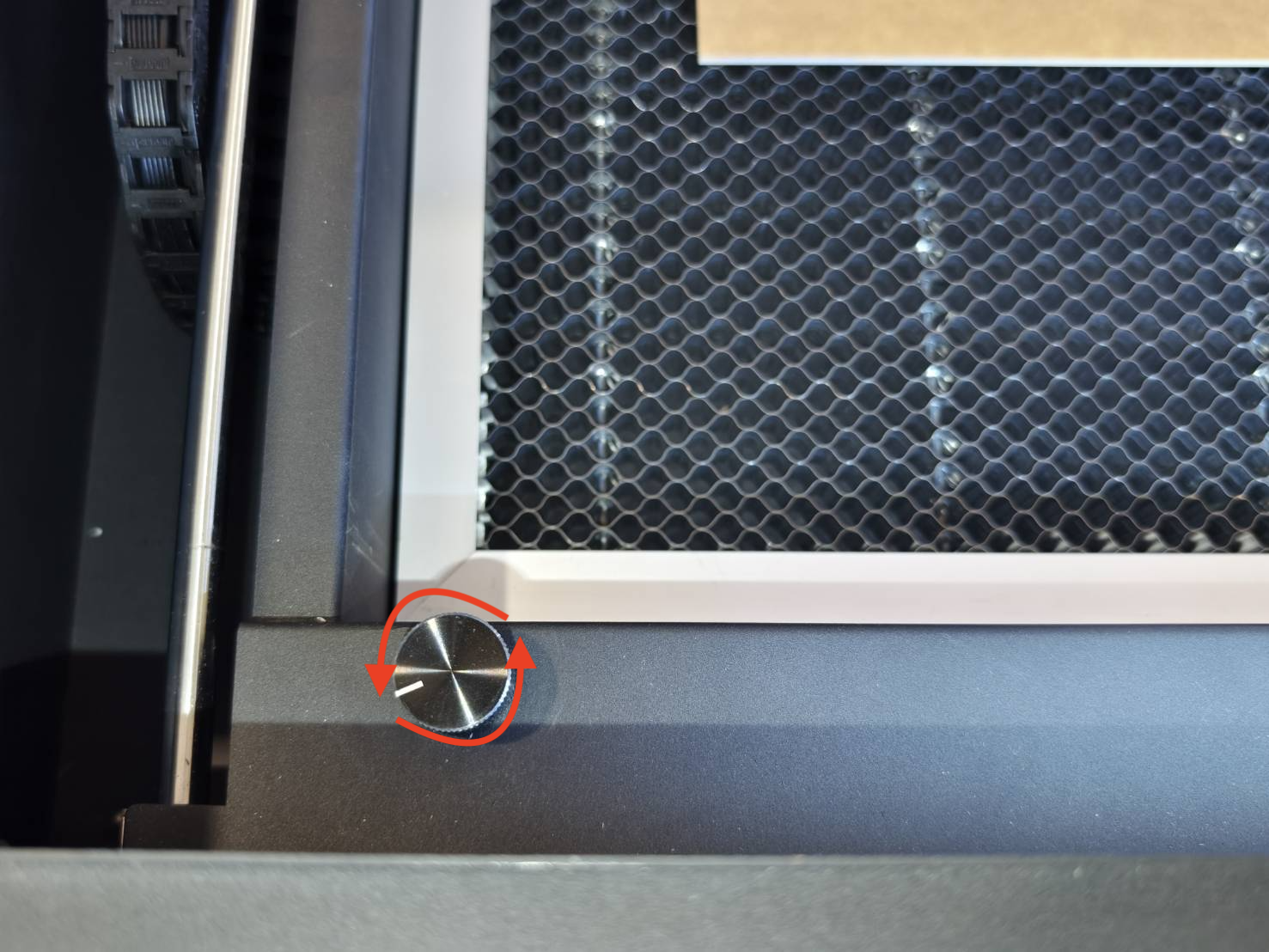

Sänk bordet till botten genom att trycka på sänkningsknappen på panelen eller vrida ratten moturs manuellt.

Steg 2

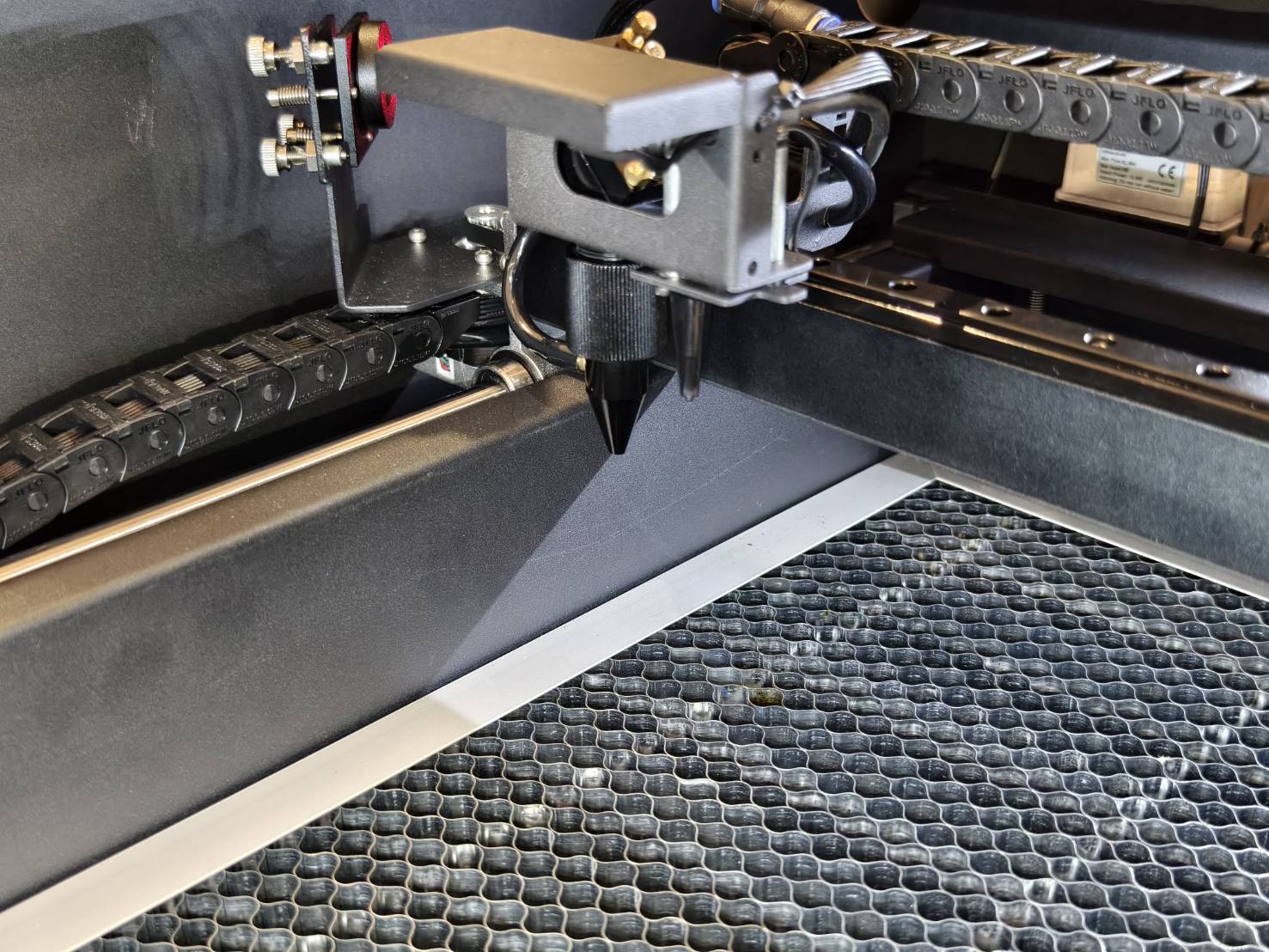

Demontera lasermunstycket och ta bort den aktuella linsen.

Steg 3

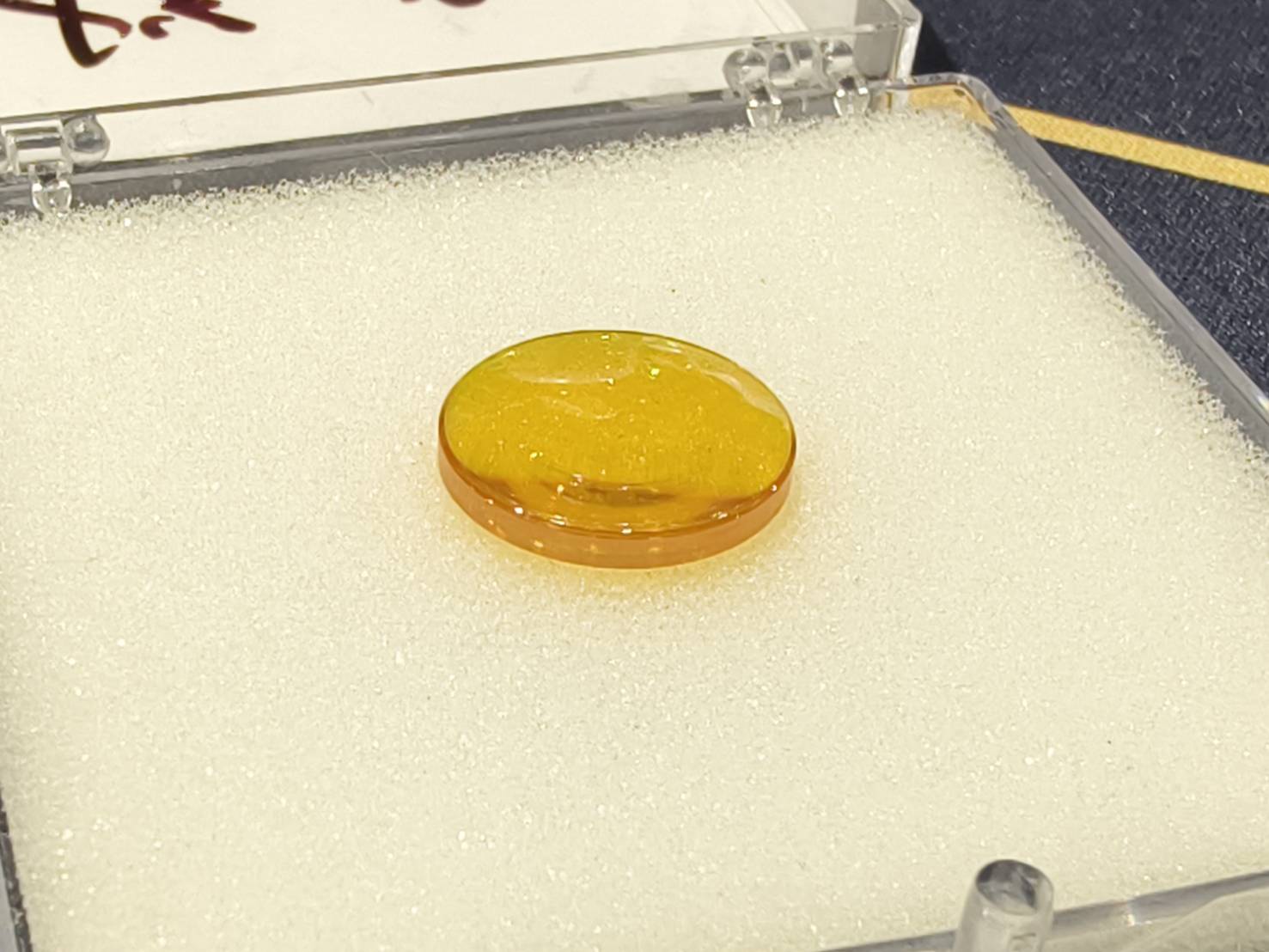

Förbered 1,5-tums linstillbehöret.

Steg 4

Montera ihop munstycket med 1,5-tums linsen.

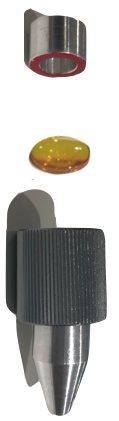

Se till att linsen är monterad i den ordning som visas på bilden nedan.
Se till att den böjda/konvexa sidan av linsen är vänd uppåt.
(Ett tips för att avgöra den böjda sidan är att den ska reflektera hela ditt ansikte när du tittar på den.)
Se till att luftslangen inte är böjd.

Förklaring

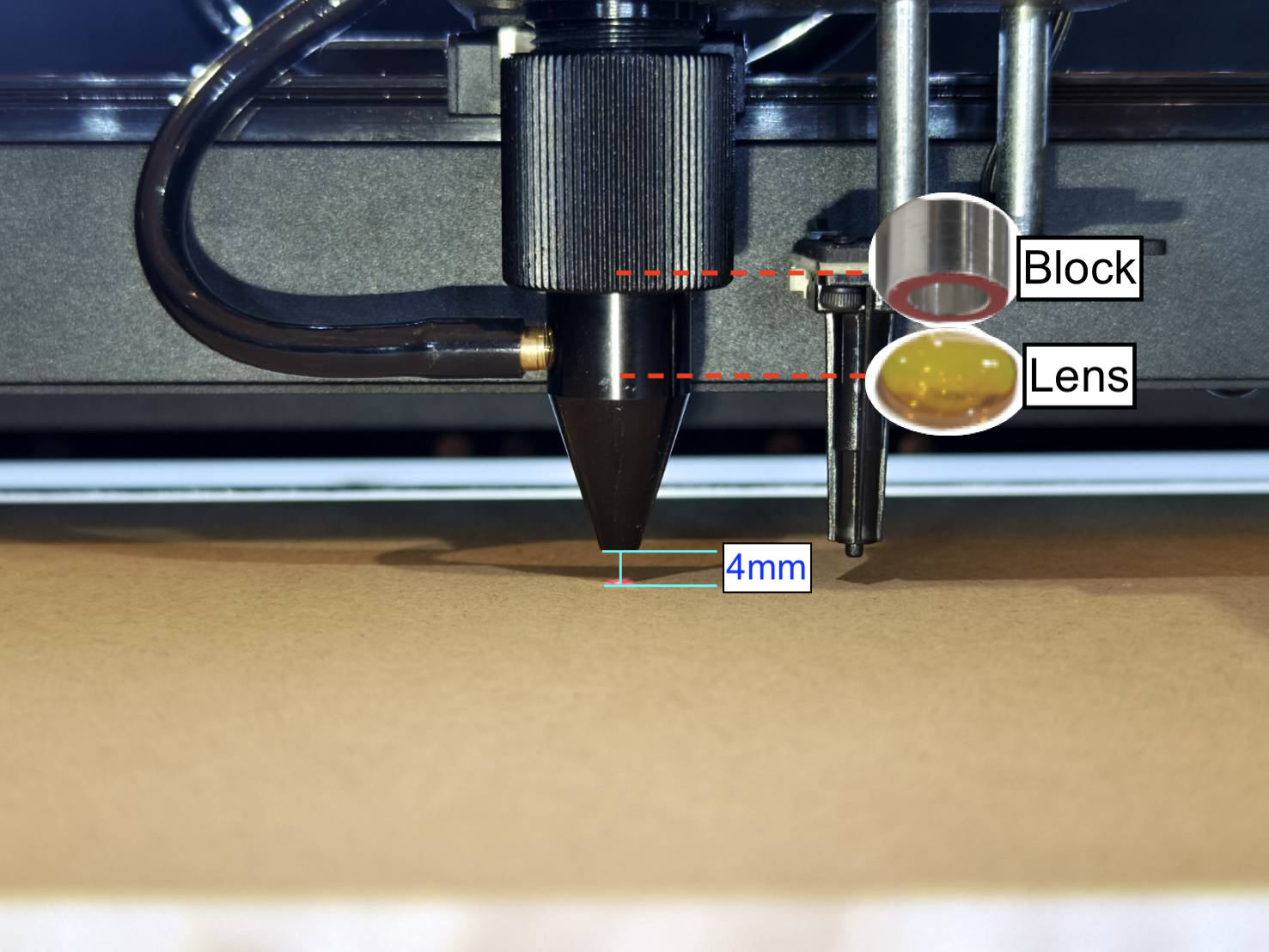

Som standard kommer fokuslinsen att vara överst, och fokusavståndet kommer att vara 4 mm, vilket innebär att avståndet mellan munstycksspetsen och materialets yta kommer att vara 4 mm.
Bestäm ordningen för fokusläget

Fokusläge: Högprecisionsfokus

Block

Lins

Ring

Munstycke
Linsen har två sidor. Den kurvade/konvexa sidan ska vara vänd uppåt vid installation.

Demonstration

Steg 5

Gå till "Hårdvaruinställningar" för att välja standardfokusläge.
Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj "Närfokus" (Standard)
(Installationen är slutförd efter detta steg.)
