#904 Hempositionering misslyckades

På grund av komplexiteten bakom orsaken till #904 är det viktigt att notera att läsning av denna artikel kanske inte ger en omedelbar lösning på ditt problem. Genom att noggrant följa stegen nedan kommer du att samla värdefull information som kan hjälpa återförsäljare eller FLUX Support att effektivare identifiera problemet. Detta kommer i sin tur att minska den totala tiden som krävs för felsökning.

Inaktivera rotationsläge:

Det har förekommit fall där användare glömt att stänga av rotationsenheten, vilket resulterat i ett hempositioneringsfel.

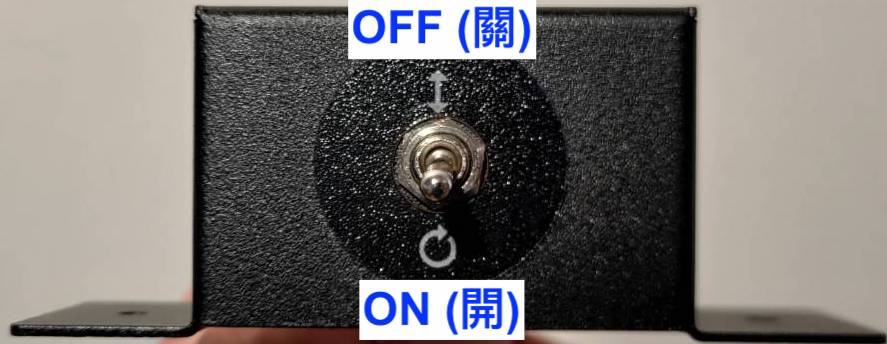

Om du har använt ett rotationstillbehör, stäng av det genom att ändra omkopplaren till ( ↕ ) läget.

Steg 0 - Använd checklistanan medan du går igenom stegen:

Denna checklistana kommer att användas för att registrera alla dina åtgärder som vidtas i denna artikel.
Efter att ha fyllt i checklistanan, skriv ut den för att spara som PDF och skicka den till din återförsäljare eller FLUX Support vid behov. Detta kommer att vara användbar information för oss att felsöka och avgränsa problemet.
Vänligen se länken: 6-7 #904 Checklista för hemningsfel (Beambox-serien)

Steg 1 - Kontrollera om laserhuvudet är fysiskt fastnat:

• Stäng av maskinen och dra ur nätsladden.
• Flytta laserhuvudet manuellt mot alla fyra hörn.
  (*En HEXA används för att demonstrera beteendet i videon.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 1.1 - Smörj skenorna:

• Vänligen se instruktionerna i länken nedan för att smörja skenorna.
  [5-6 Smörjning]
• Efter smörjning, försök att flytta laserhuvudet igen och se om det kan röra sig som i Steg 1.
  (*En HEXA används för att demonstrera beteendet i videon.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 2 - Uteslut möjligheten för firmwareproblem:

Ibland kan hempositioneringsproblemet orsakas av felaktigt installerad firmware.
Att återställa systemet är ett enkelt och snabbt sätt att lösa hempositioneringsproblemet.

• Börja med att försöka återställa huvudkortets inställningar.
  (Maskin > Hårdvaruinställningar > Återställ huvudkortsinställningar)



• Därefter, försök att återställa till fabriksinställningar. (Maskin > Återställ till fabriksinställningar)


• Slutligen, uppdatera till den senaste firmwaren och försök hempositionera igen.
  (Maskin > Uppdatera till den senaste firmwaren) eller så kan du använda Beam Studio för att uppdatera. (Länk)


Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 3 - Kontrollera maskinens beteende vid hemgång:

Vänligen starta maskinen och tryck på "Underhåll" för att starta hemgång och avgöra vilket beteende som liknar din maskins och vidta åtgärder därefter.

Steg 4 - Reflasha SD-kortet:

Ibland, om operativsystemet på SD-kortet är skadat, kommer hempositioneringsproblemet inte att åtgärdas genom att återställa och uppdatera den fasta programvaran. Det måste skrivas om helt genom att reflasha SD-kortet.

• Vänligen se instruktionerna i länken nedan för att reflasha ditt SD-kort.
  [7-5 Beambox - Reflashing SD card]

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 5 - Byt DriverIC:

DriverIC är en komponent på moderkortet och den används för att driva motorn för att få laserhuvudet att röra sig i olika riktningar. I detta steg måste vi testa om hempositioneringsproblemet orsakas av DriverIC.

1. Stäng av maskinen.
2. Öppna sidoluckan för att hitta moderkortet. Vänligen se article där det nämns hur man öppnar locket.
3. Koppla bort drivkretsen för X-axeln. Vänligen se diagram.
   (Se till att du kommer ihåg vilken krets som ursprungligen var för vilken axel)
4. Koppla bort drivkretsen för Y-axeln. Vänligen se diagram.
5. Byt båda drivkretsarna och se till att riktningen är densamma som i diagrammet.
6. Starta maskinen och försök att köra hemning igen.

Demonstration:

(Denna video visar hur man byter kretsarna för X-axeln och Y-axeln.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 6 - Kontrollera gränslägesbrytare:

En gränslägesbrytare används för att stoppa laserhuvudet när det når slutet.
Problem med hemning kan orsakas av att gränslägesbrytaren är felaktig, vilket resulterar i att laserhuvudet inte stannar eller stannar för tidigt.

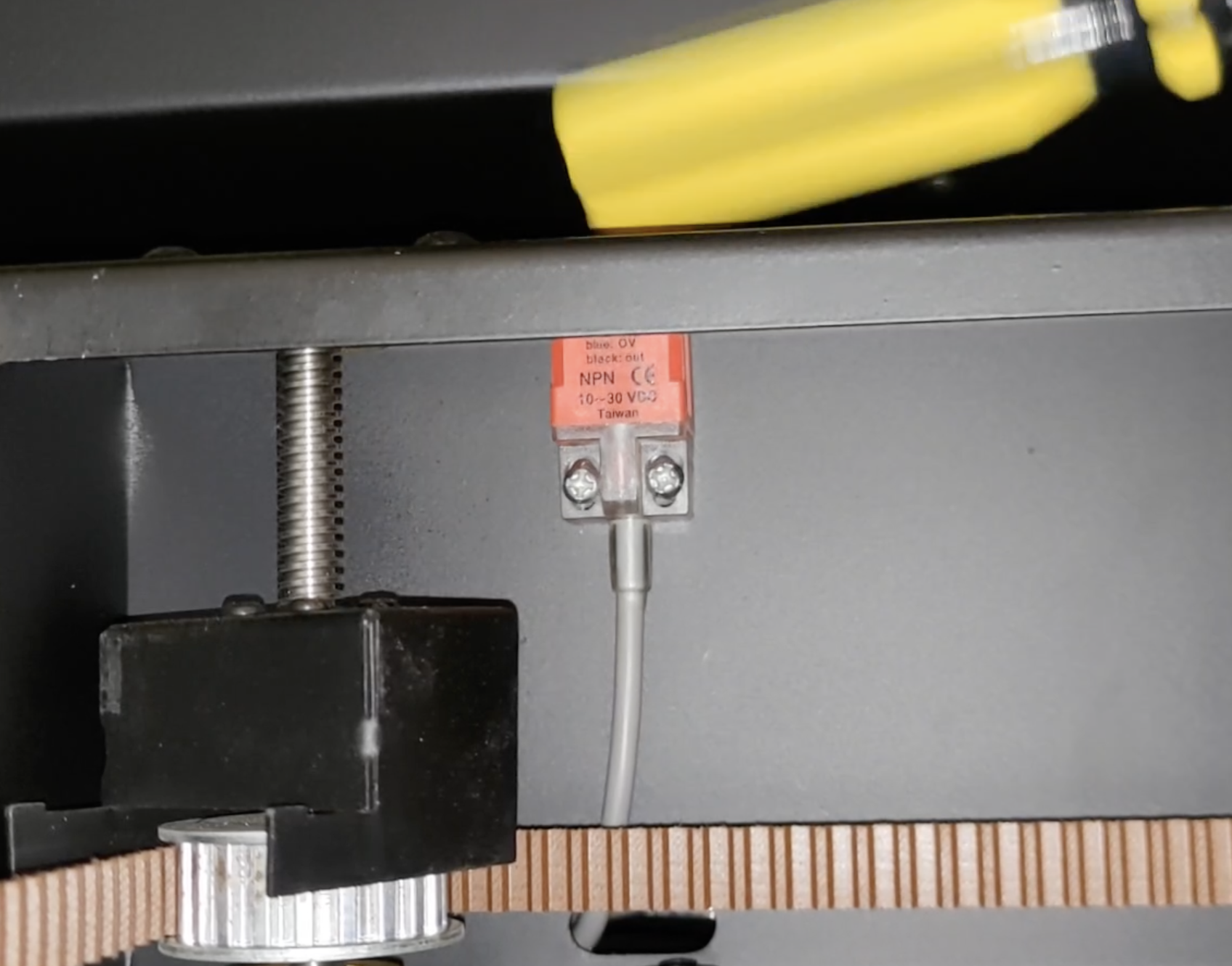

• Se videon nedan för att kontrollera om dina gränslägesbrytarikoner reagerar korrekt när en skruvmejsel närmar sig.
  • Metall närmar sig = Röd LED AV = ikon stängd
  • Metall lämnar = Röd LED PÅ = ikon öppen


Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 7 - Kontrollera X-axelns planhet:

• Se länken nedan för hur man testar och justerar X-axelns planhet.
  Se till att remskivan/hjulet inte sitter löst, se slutet av videon för referens.
  [5-29 Justering av X-axelns planhet]

Bestäm ditt resultat och nästa åtgärd att vidta:

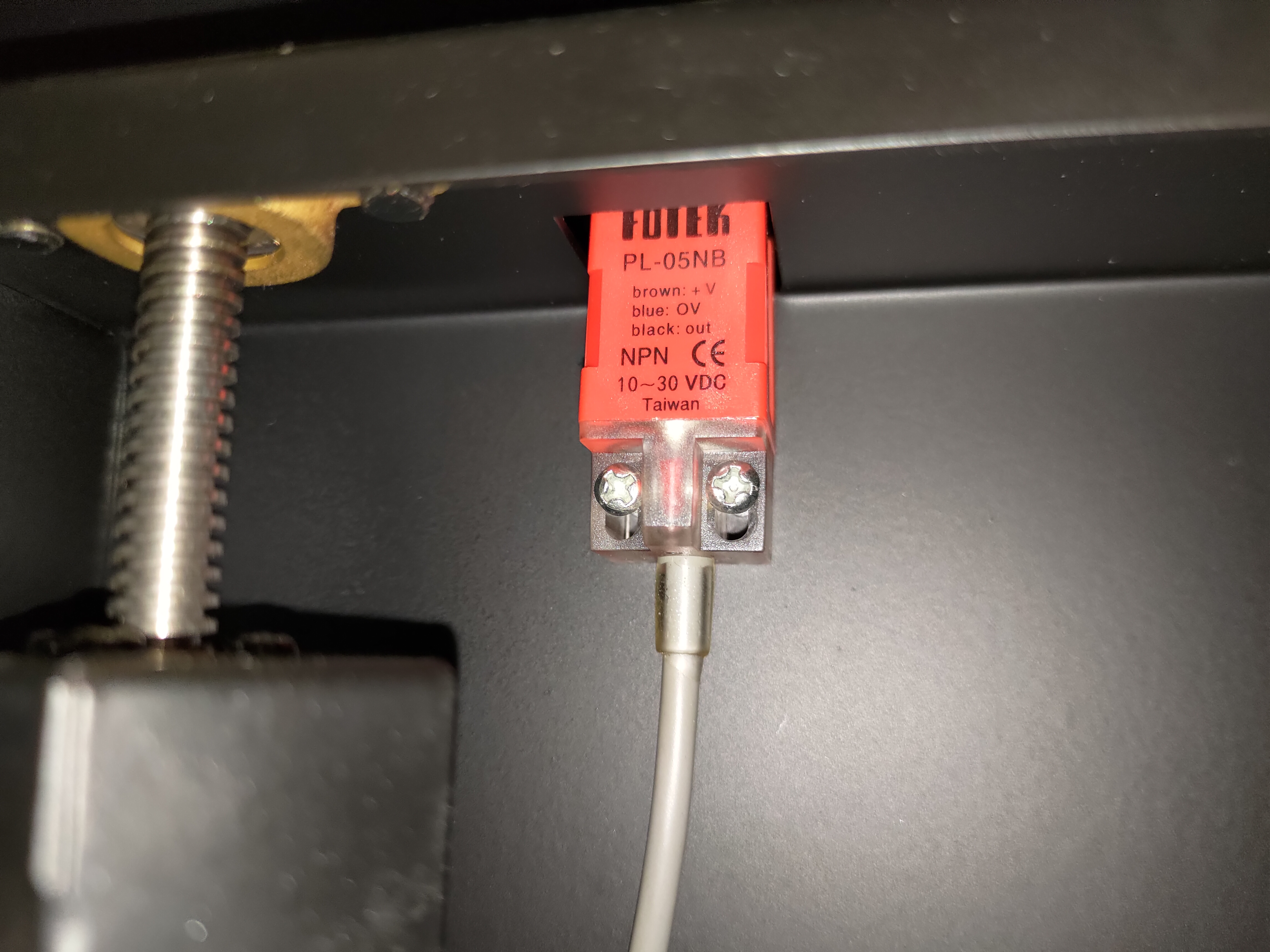

Steg 8 - Justering av Y-axelns gränslägesbrytare:

Gränslägesbrytarens avkänningsområde kanske inte är tillräckligt på grund av att positionen är för hög eller låg.

• Ta först ett foto för att registrera brytarens ursprungliga läget.



• Lossa dessa två skruvar lite och tryck upp den och försök sedan gå till hemläge.



• Om det inte hjälper att trycka upp, försök att trycka ner den och försök gå till hemläge igen.



• Om det inte hjälper att trycka ner, försök att flytta den till mitten och försök gå till hemläge igen.


Bestäm ditt resultat och nästa åtgärd att vidta:

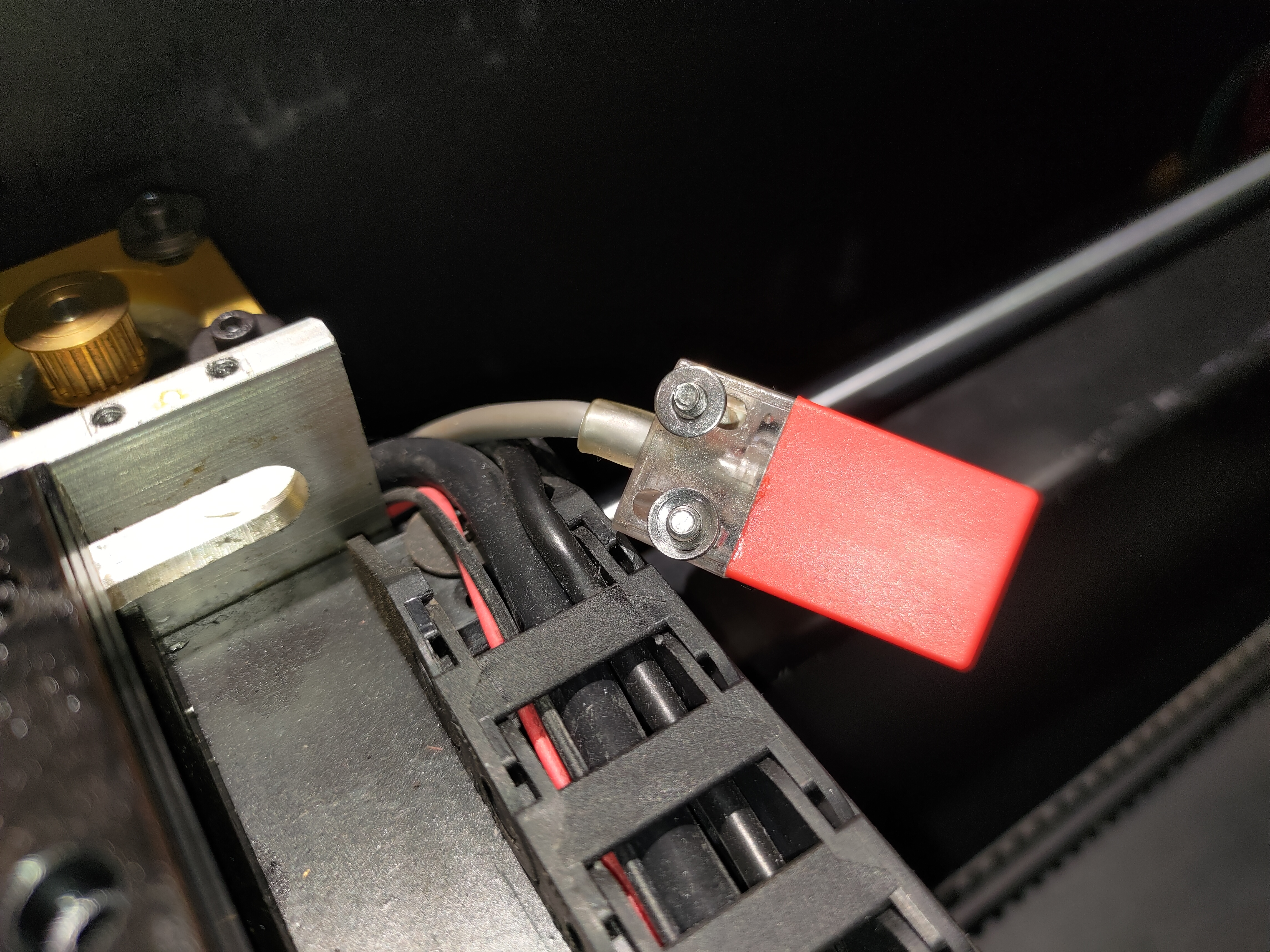

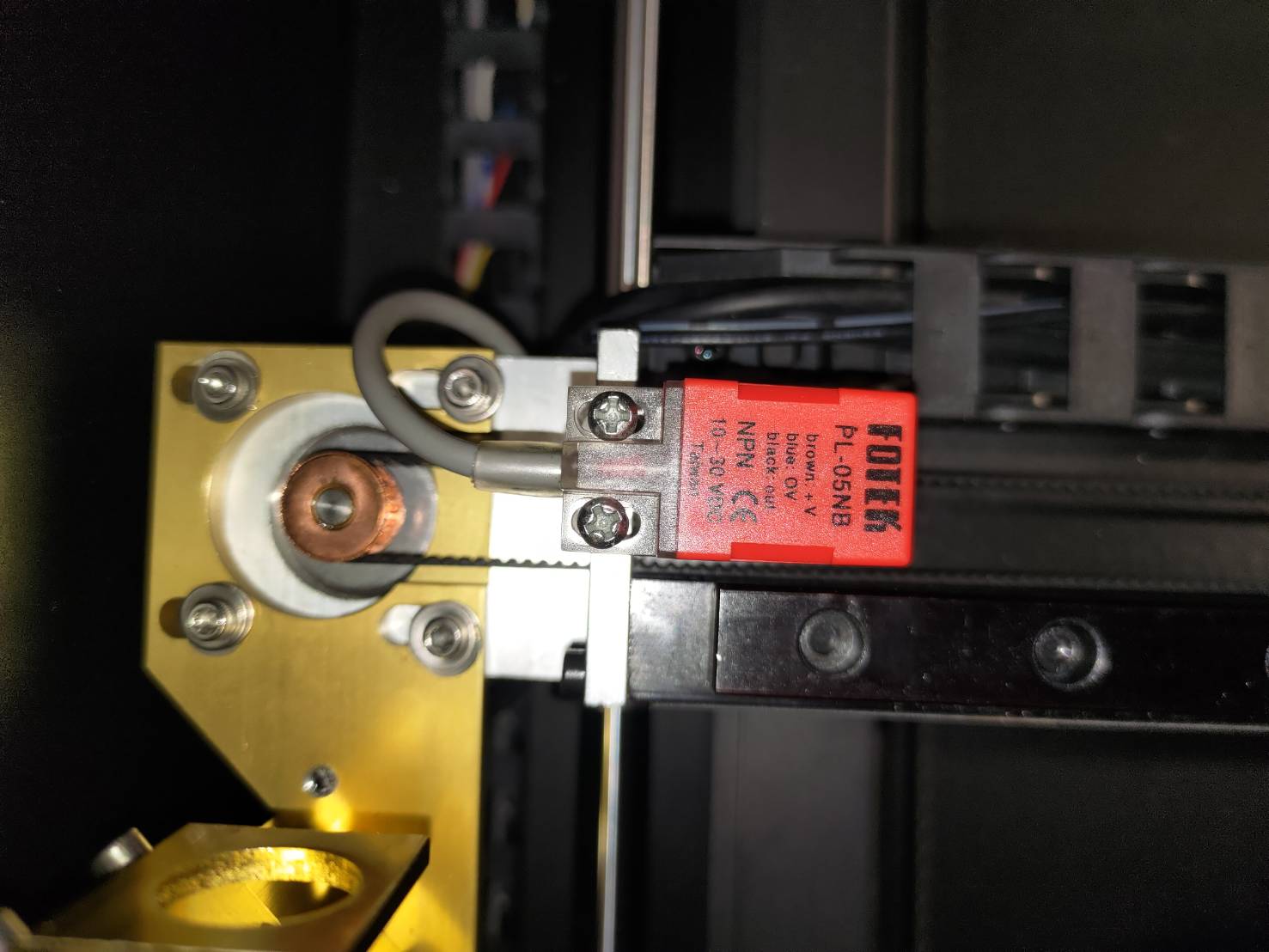

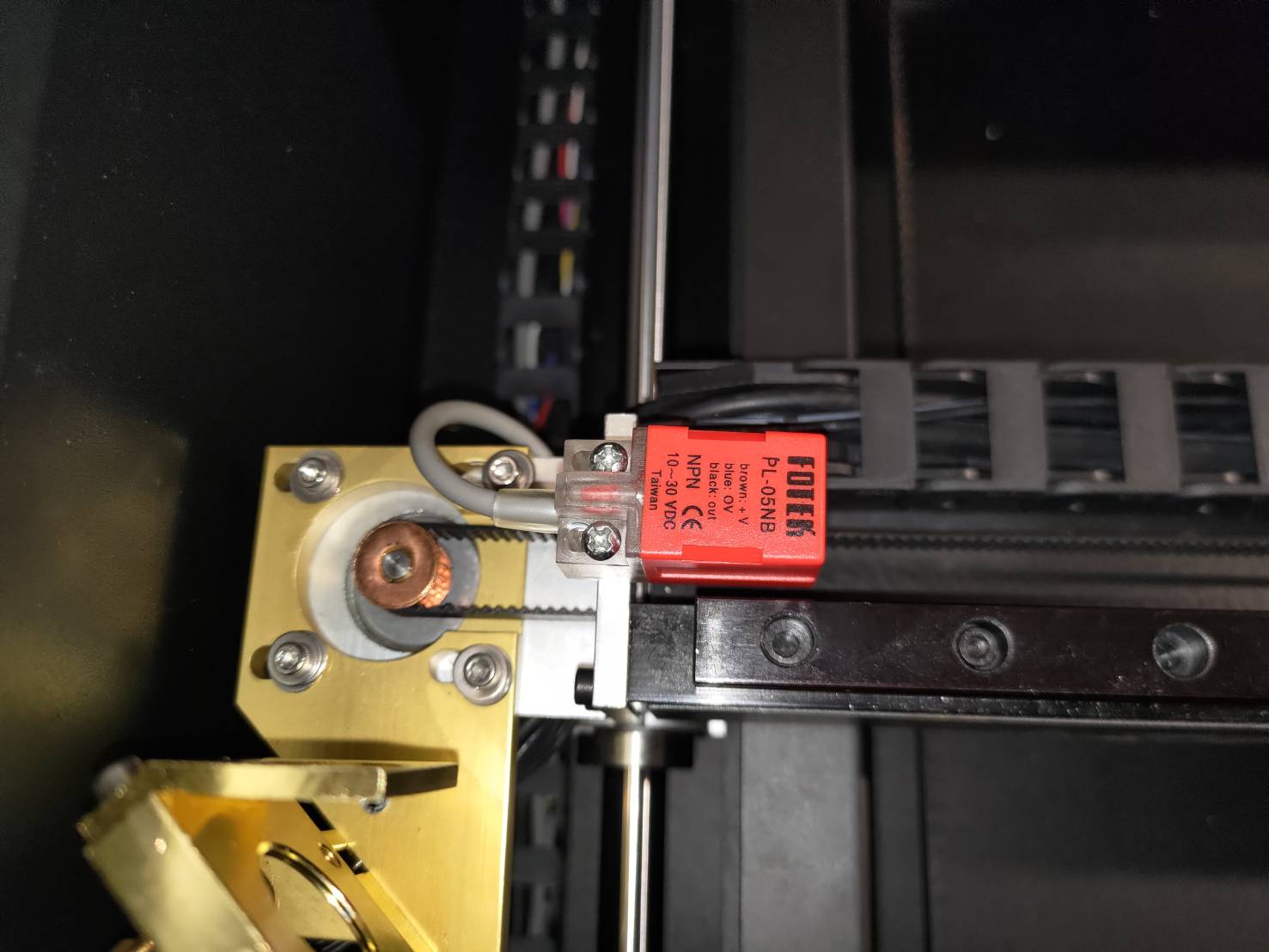

Steg 8.1 - Justering av X-axelns gränslägesbrytare:

• Gränslägesbrytarens avkänningsområde kanske inte är tillräckligt på grund av felaktig läget.
  Ta först ett foto för att registrera brytarens ursprungliga läget.


• Lossa dessa två skruvar lite och tryck den åt höger och försök sedan med hempositionering.



• Om det inte hjälper att trycka den åt höger, försök att trycka den åt vänster och försök med hempositionering igen.



• Om det inte hjälper att trycka den åt höger, försök att flytta den till mitten och försök med hempositionering igen.

Bestäm ditt resultat och nästa åtgärd att vidta:

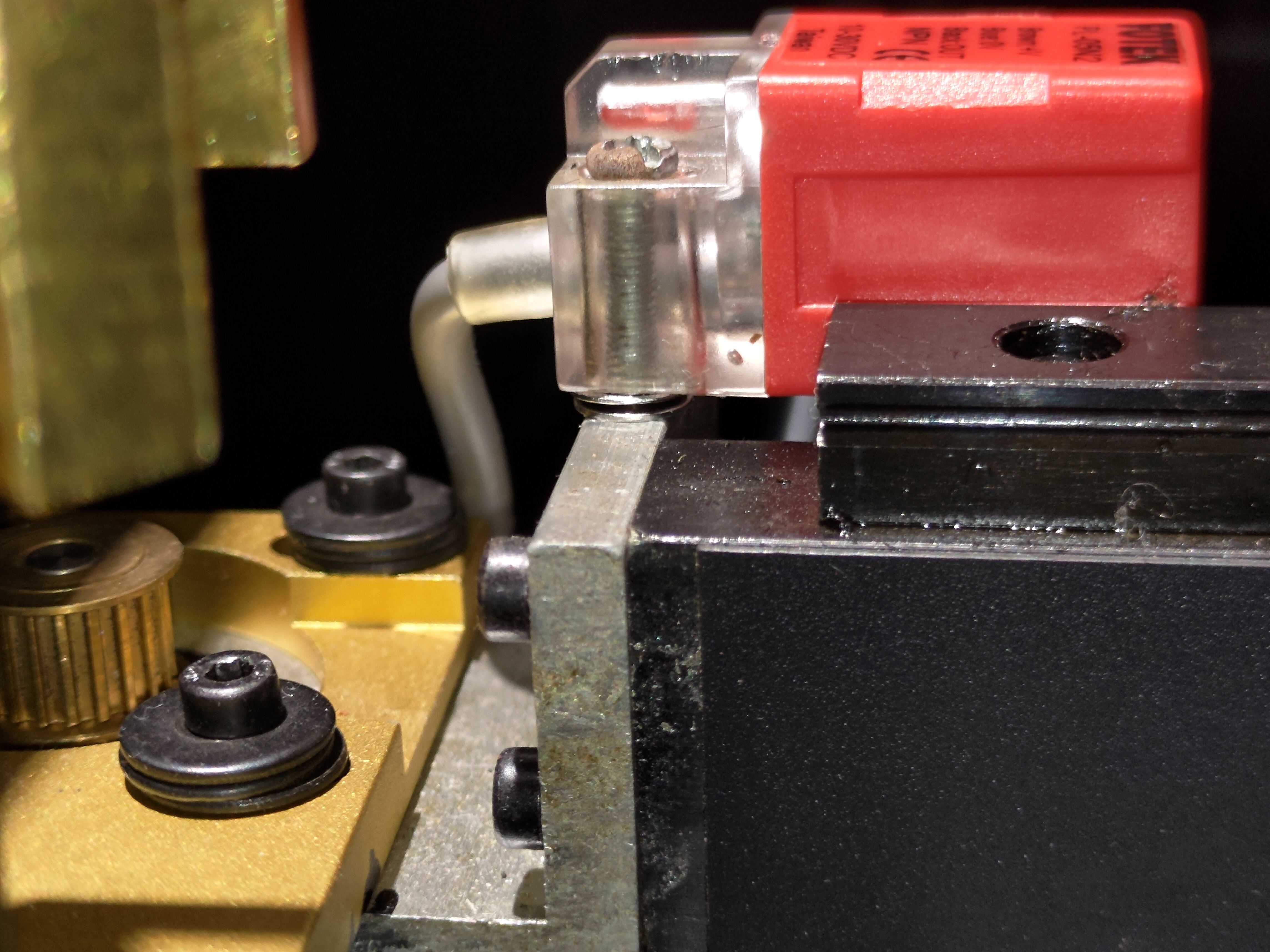

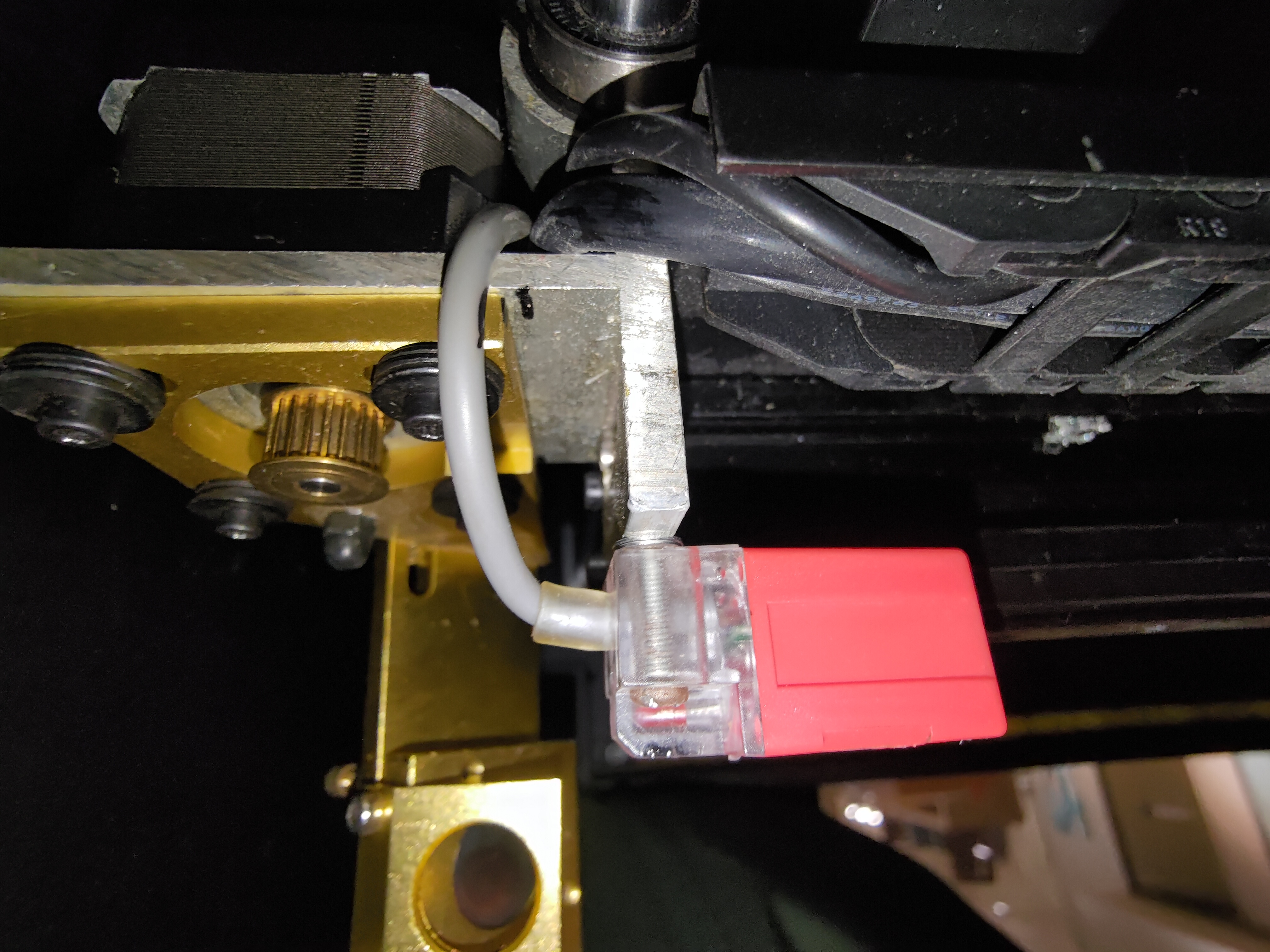

Steg 8.2 - Lägg till distanser/brickor under X-axelns gränslägesbrytare:

Gränslägesbrytarens avkänningsområde kanske inte är tillräckligt på grund av att positionen är för låg.

• Ta bort brytaren och lägg till en eller två distanser/brickor på varje skruv för att höja upp brytaren.

• Försök med hempositionering igen för att se om detta fungerar.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 9 - Rapportera till den lokala återförsäljaren eller FLUX Support:

• Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]
• Se till att du har slutfört checklistan och sparat den som en PDF-fil så att du kan dela dina åtgärder.

*Den insamlade informationen såsom foton eller videor som visar problemet med din maskin i denna artikel kommer att behöva delas med återförsäljaren eller FLUX-supporten.
