5-10 Ingen laserutgång / Lasern avfyras inte / Ingen laserpuls

Beskrivning

Orsaken till att en laser misslyckas med att mata ut kan vara komplex. Det kan orsakas av ett försämrat laserrör, en trasig laserströmförsörjning (Laser PSU) eller systemfel...etc.

Följ stegen nedan för att felsöka problemet.

Möjliga orsaker

Verktyg

Steg 1

Kontrollera videon nedan och avgör om symptomet liknar din maskin.
(Om det inte finns någon laserutmatning när Beambox körs och avger ett högt knackande ljud,
indikerar det att röret är trasigt.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 2

Se till att inställningarna för effekt och hastighet är korrekta i programvaran.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 2.1

Dubblera dina effektinställningar, starta uppgiften och se om lasern matar ut.
(Till exempel, om din effekt ursprungligen är 15%, höj den till 30% och starta uppgiften.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 3

Stäng av maskinen.

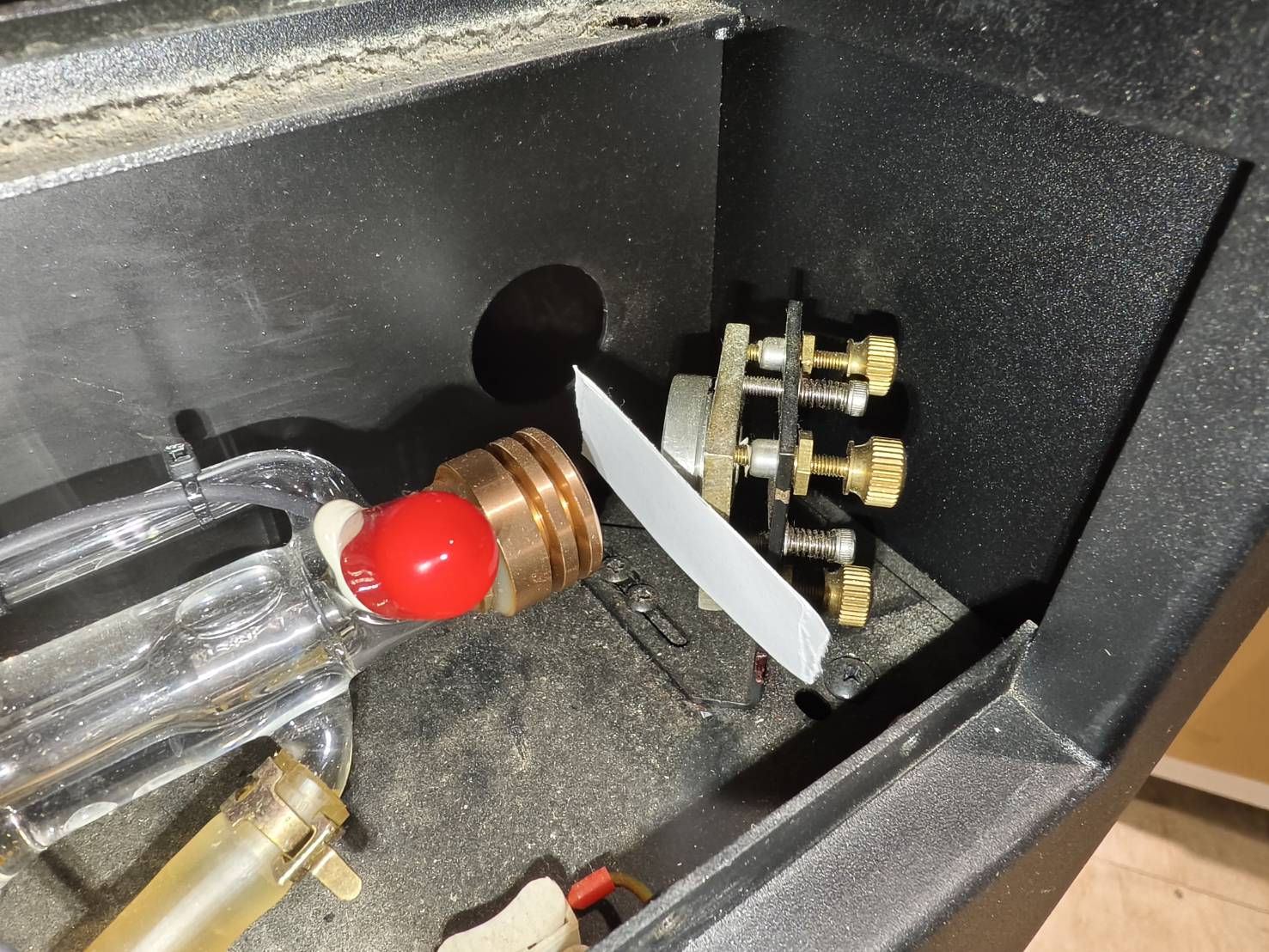

Öppna det bakre locket och placera en ny dubbelhäftande tejp på den första spegeln.
Efter att ha placerat tejpen, vänligen gå till Steg 3.1.

• Använd stjärnskruvmejseln för att skruva loss skruven ovanför fläkten på baksidan av maskinen, och det bakre locket kan öppnas efteråt.





• Placera tejpen på spegeln så att den har en vinkel på 90 grader mot strålen.





• Stäng det bakre höljet.


Steg 3.1

Gör 5 pulser och kontrollera om tejpen har ett bränt märke på sig.
(Vänligen se exempel för att avgöra resultatet av tejpen.)

A. Starta maskinen.
B. Stäng locket.
C. Gå in i underhållsläge och vänta tills homing-processen är klar.
D. Hitta pulsknappen.
E. Ett tryck = en puls, två tryck = två pulser, och så vidare.
F. Kontrollera tejpen
⚠︎ Gör alltid pulser när luckan är stängd.

Exempel på tejpresultat

Bra exempel - Rund och stark	Dåligt exempel - Svag, ihålig eller inte rund

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 4

Stäng av maskinen.

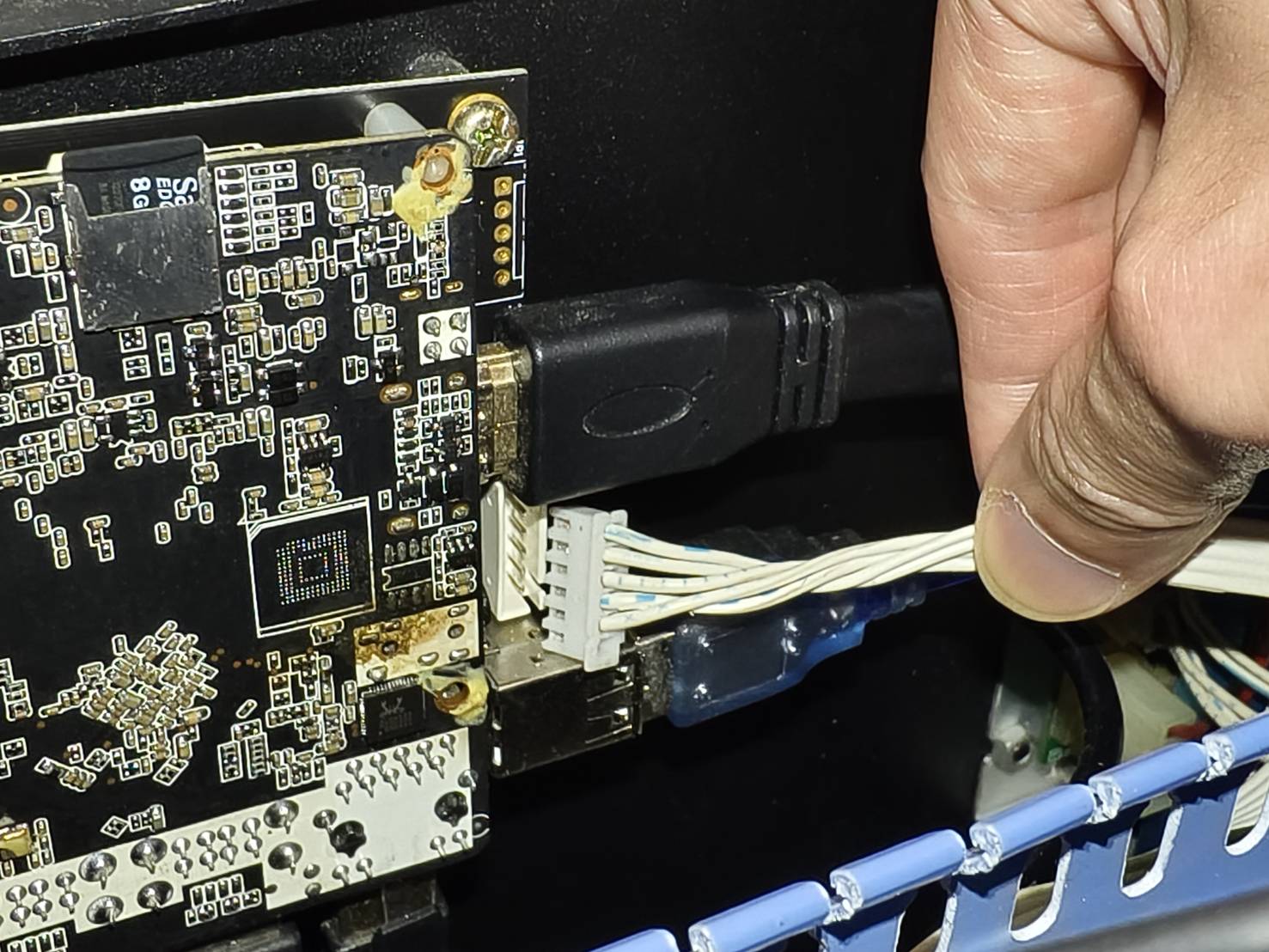

Öppna sidoluckan för att komma åt moderkortet och koppla ur laserkontrollkabeln.
Efter att ha kopplat ur kabeln, gå till Steg 4.1.

• Öppna sidoluckan.




• För V18-moderkort i grönt är laserkontrollkabeln som nedan.





• För V22/V23-moderkort i svart är laserkontrollkabeln som nedan.




Steg 4.1

Vänligen använd gummihandskar innan nästa åtgärd.
Slå på maskinen. Tryck på laserknappen två gånger eller håll den intryckt i 1-2 sekunder med en penna eller blyertspenna och kontrollera laserutgången på tejpen.
(Vänligen se exempel för att avgöra resultatet av tejpen.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 4.2

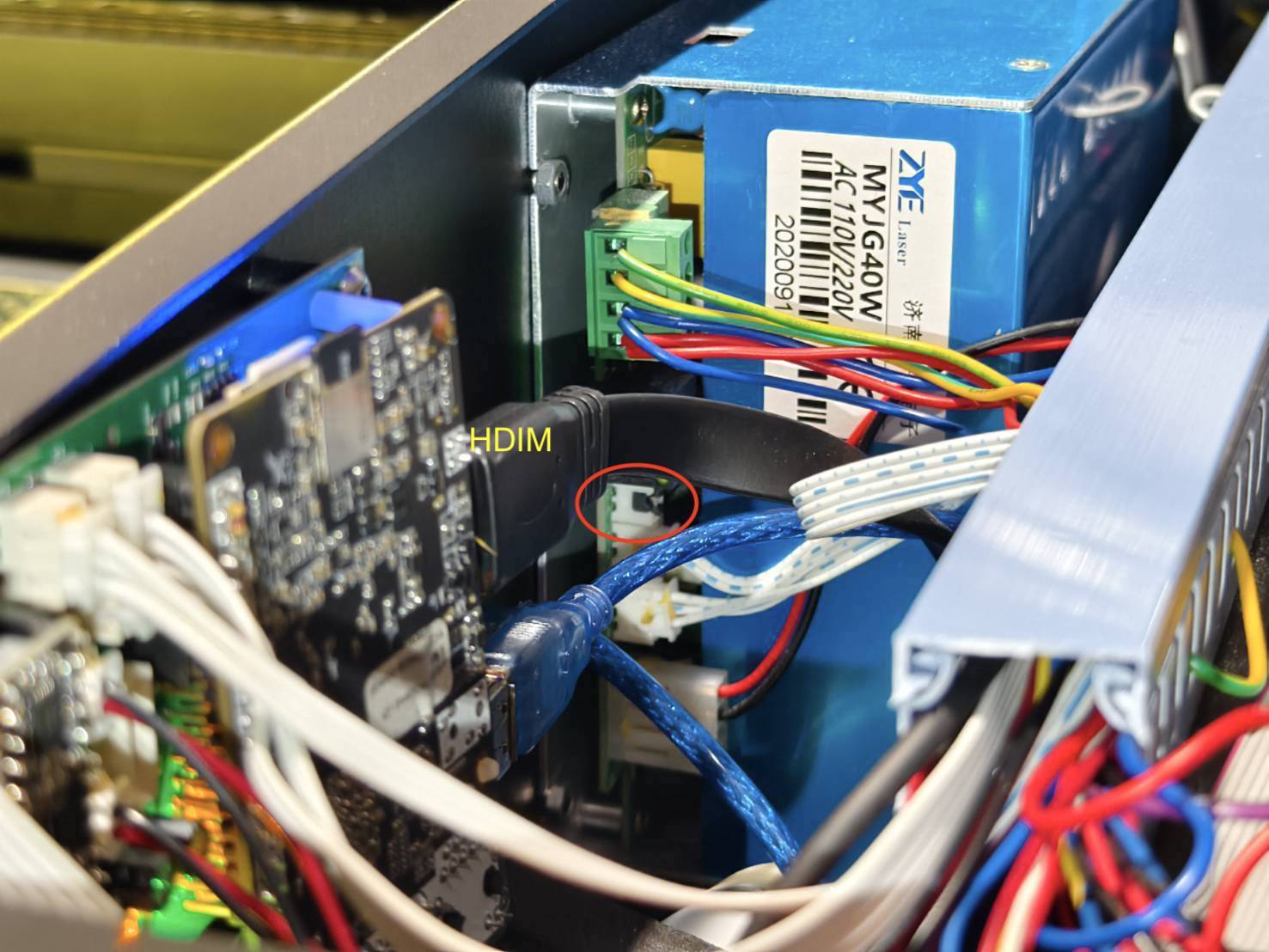

Stäng av maskinen och kontrollera att den lilla svarta bygeln är korrekt isatt.
(HDMI-kabeln kan tas bort om du tycker att den stör.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 5

• Koppla in laserkontrollkabeln igen.
  • V18-moderkort i grönt laserkontrollkabelns placering


• • V22/V23-moderkort i svart laserkontrollkabelns placering.


• Slå på maskinen och återställ maskinen till fabriksinställningarna.
  Se artikeln, 5-18 Återställ till fabriksinställningar.


• Efter återställningen, gå till Steg 5.1.

Steg 5.1

Använd en ny 2-lagers tejp och gör 5 pulser för att se om tejpen har ett brännmärke.
(Vänligen se exempel för att avgöra resultatet av tejpen.)

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 6

• Använd en ny 2-lagers tejp och placera den på den första spegeln.




• Höj effekten till x1.5 och gör 5 pulser för att se om brännmärket blir starkare.
  (Vänligen se exempel för att avgöra resultatet av tejpen.)




Bestäm ditt resultat och nästa åtgärd att vidta:

Kontakta kundtjänst

Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX-supporten.
