5-12 Problem med kamerainriktning

Om de faktiska graveringsresultaten skiljer sig från vad som visas i mjukvarans förhandsvisning med kamera, kontrollera följande:

1. Korrigering av fokusplan

Se till att fokussonden kommer i kontakt med objektytan när den vrids nedåt. Plattformshöjden måste justeras varje gång ett nytt material placeras på ytan. Om du använder autofokustillbehör, se till att laserhuvudet är på rätt höjd.

2. Objekthöjd

När du förhandsgranskar på ett tjockt objekt kan sidan av objektet också fångas, vilket orsakar en rörig bild.

3. Kamerakalibrering

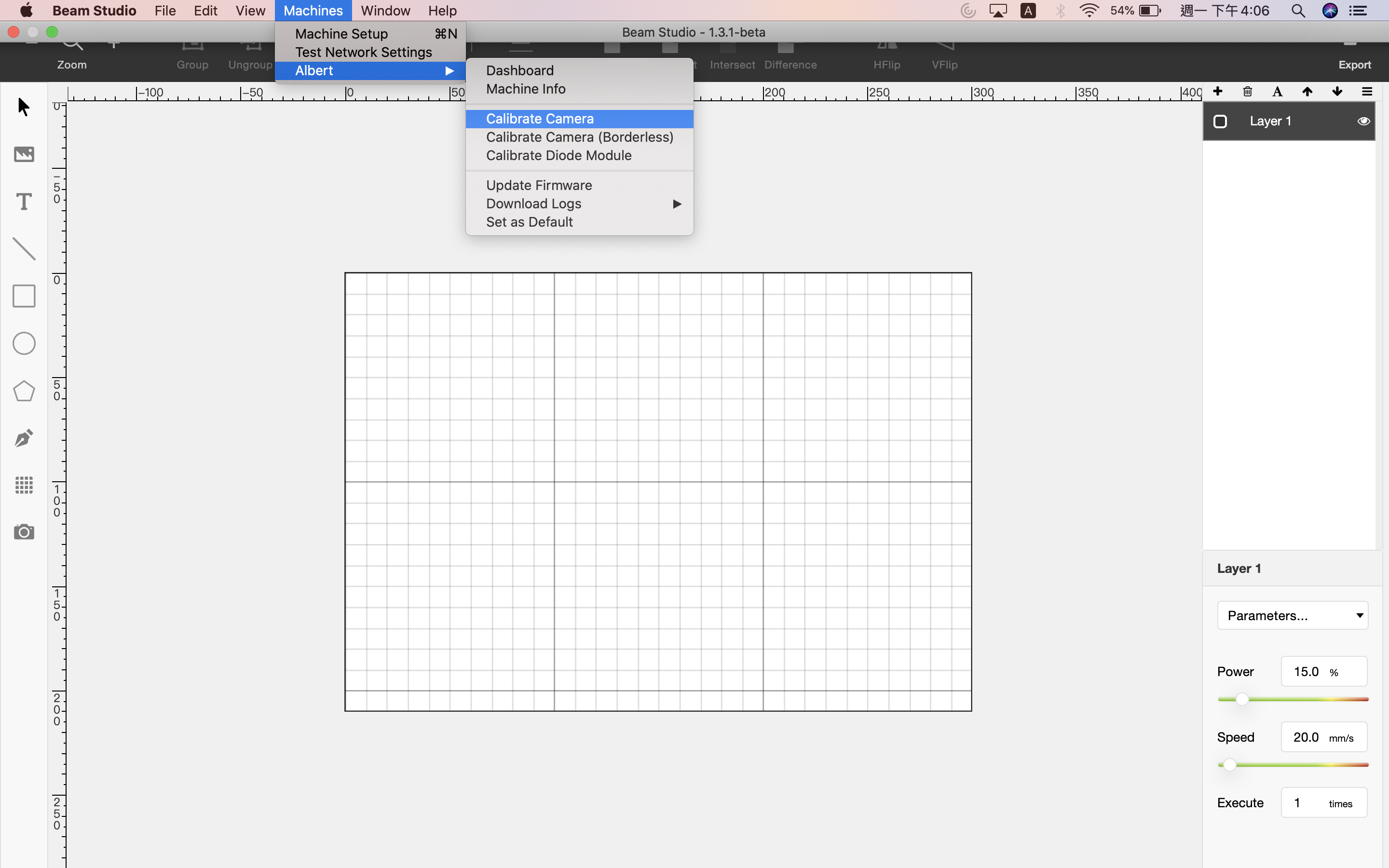

Beam Studio > Meny > Maskin > Välj maskin > Kamerakalibrering

Se till att justera fokus innan du börjar gravera.

Kontrollera också att fokussonden används korrekt för exakt fokus.

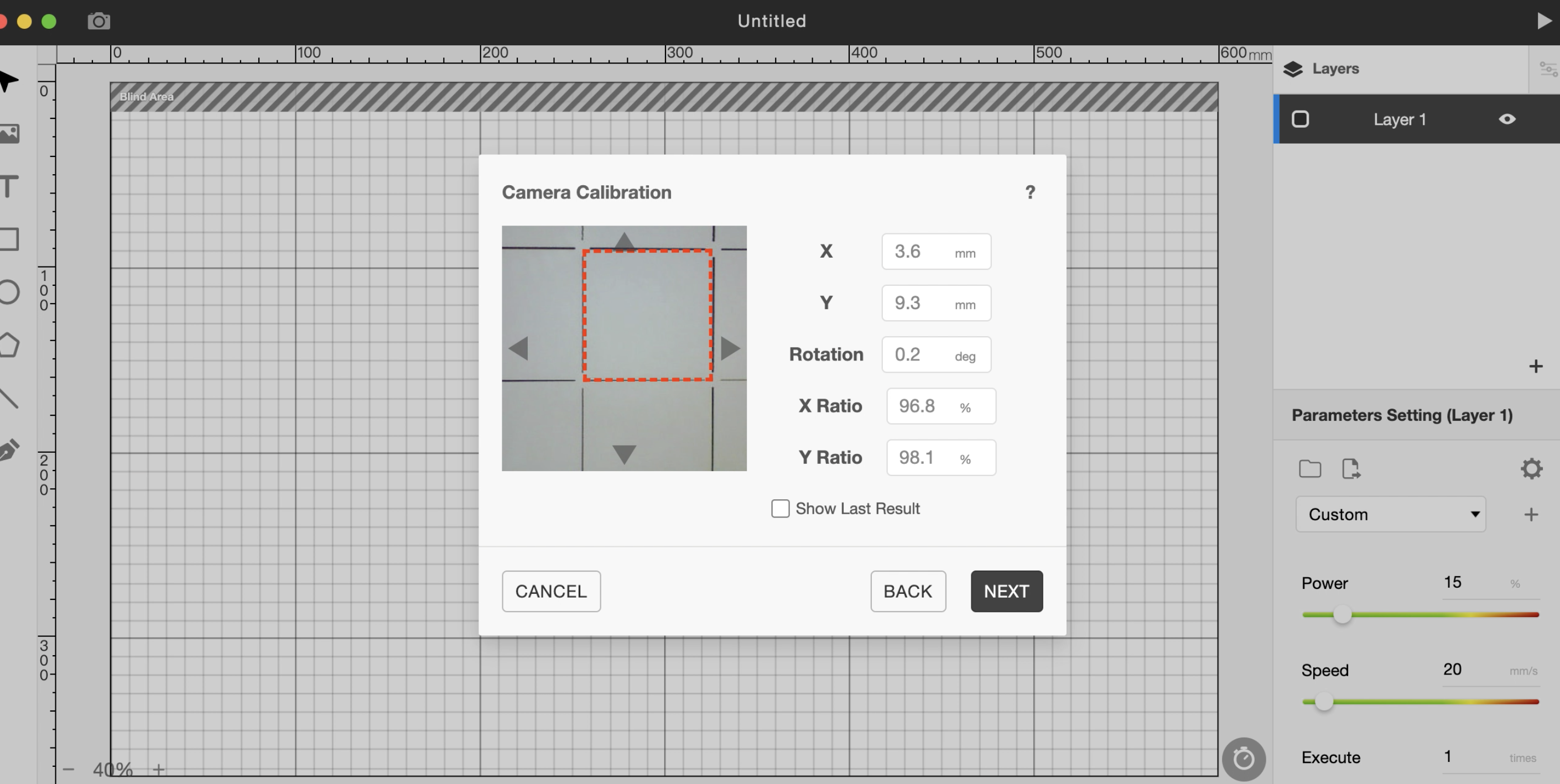

Efter gravering bör följande bild dyka upp på din dator.

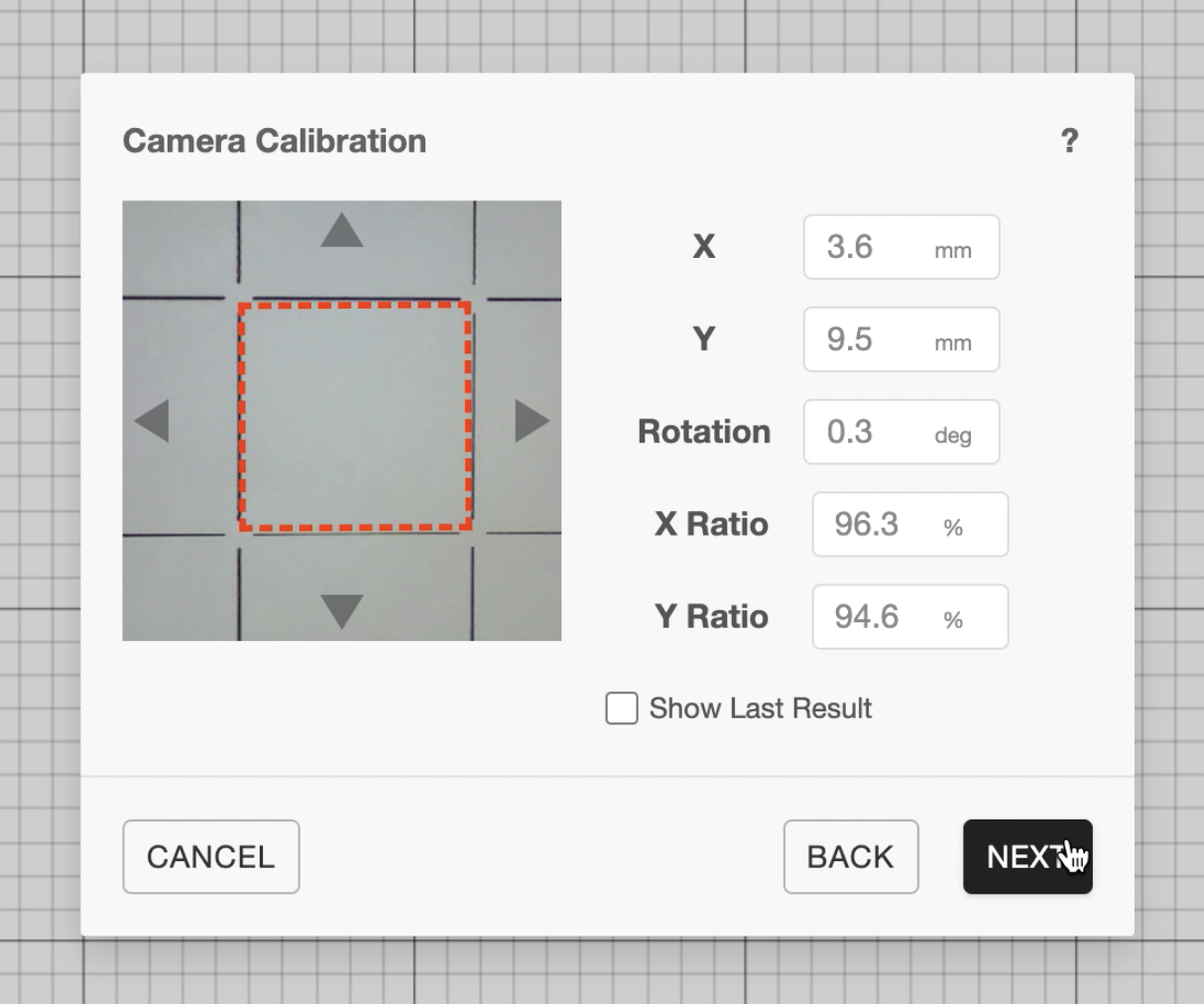

Observera förskjutningen av den röda kvadraten i förhandsvisningsbilden. Justera motsvarande värden till höger för att matcha den röda kvadraten med den graverade kvadraten i förhandsvisningsbilden.

Innan du klickar på Nästa, se till att

1. Graverad kvadrat är centrerad

2. Den röda kvadraten är korrekt inskriven i den graverade kvadraten.

4. Bekräfta kalibreringsresultatet (höger bild)

Rita en kvadrat vid (X,Y) = (77.5mm, 77.5mm) med en bredd W och höjd H på 25mm och se till att kvadraten överlappar mittkvadraten av rutnätslinjerna. Om den inte passar, fokusera om papperet och kalibrera om kameran.

5. Problem med SVG-parsning

Om du fortfarande stöter på förskjutning med din design, medan steg 3 är ok, kan filen vara problematisk. Vänligen tillhandahåll din fil till FLUX support så att vi kan hjälpa dig att avgöra hur du fixar det.
