2-5 Kamerakalibrering

Du kommer att bli ombedd att köra en kamerakalibrering när du använder maskinen för första gången.

Processen säkerställer att kameran är inriktad efter leverans och förbättrar förhandsvisningsnoggrannheten.

Förberedelseobjekt

A4 (Letter-storlek) vitt papper (självförberedelse)

1. Välj din maskin

Välj namnet på maskinen som används.

2. Placera ett vitt papper

Placera ett rent A4 (Letter-storlek) vitt papper i det övre vänstra hörnet av arbetsområdet.

3. Fokusera på papperet

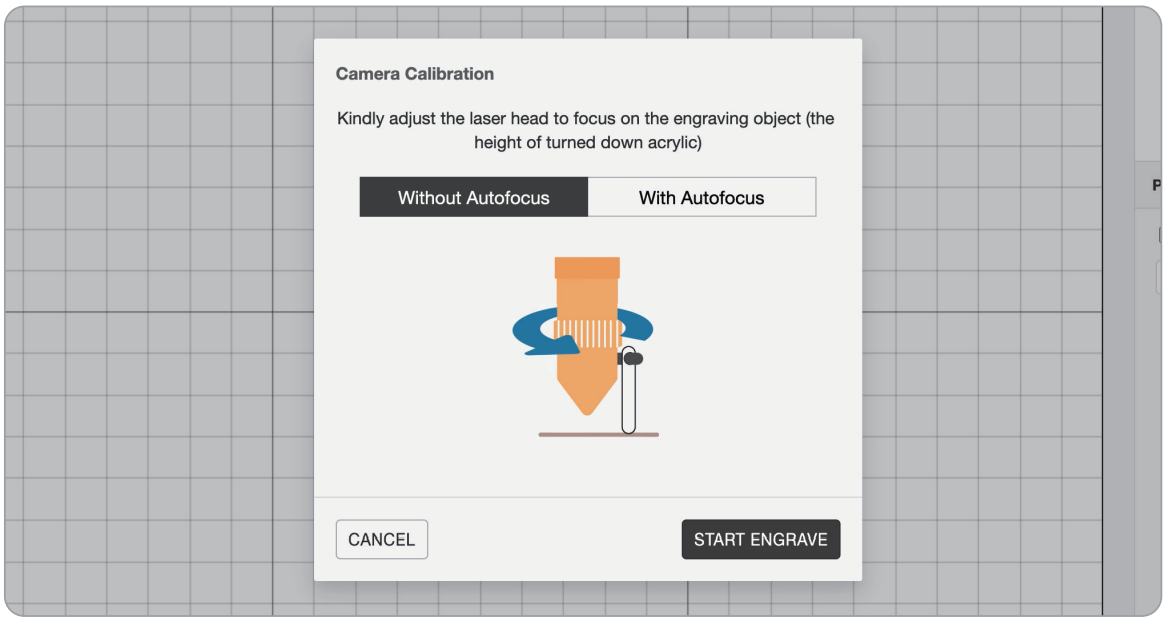

a. För manuell fokusering

1. Lossa munstyckets fästring
2. Se till att fokussonden rör vid gravyrmaterialet
3. Dra åt ringen
4. Vrid tillbaka fokussonden efter att fokuseringen är klar.

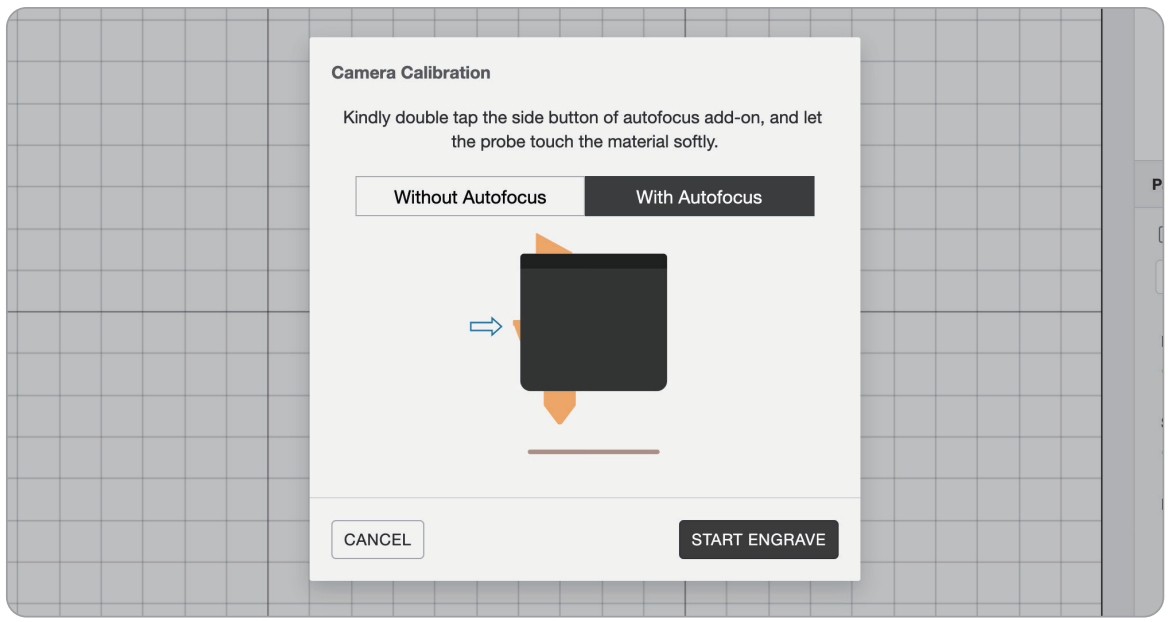

b. För maskiner installerade med autofokus

Dubbelklicka på sidoknappen på tillbehöret för att sonden ska röra vid gravyrmaterialet.

4. Gravera kalibreringsbilden

Maskinen kommer att skära ut rutnätslinjer på papperet.

Klicka var som helst för att hoppa över ritprocessen och gå vidare till nästa steg.

5. Justera den röda kvadraten

Flytta rutnätslinjerna till mitten och justera utsidan av den röda kvadraten med den mittersta kvadraten i rutnätslinjerna genom att justera riktningsknapparna, horisontell och vertikal förflyttning, rotationsvinkel och storleksförhållande (tangentbordets upp- och nedtangenter kan justera värdet).

Kolla in handledningsvideon här.

5. Slutpositionen för den röda kvadraten

Detta är ett exempel på den justerade positionen för den röda kvadraten.

Se till att den röda kvadraten och rutnätslinjerna är i mitten av skärmen.

Efter att ha nått positionen, klicka på NÄSTA.

6. Redo att börja!

Efter att ha avslutat kamerakalibreringen kan du starta det första graveringsprojektet.
