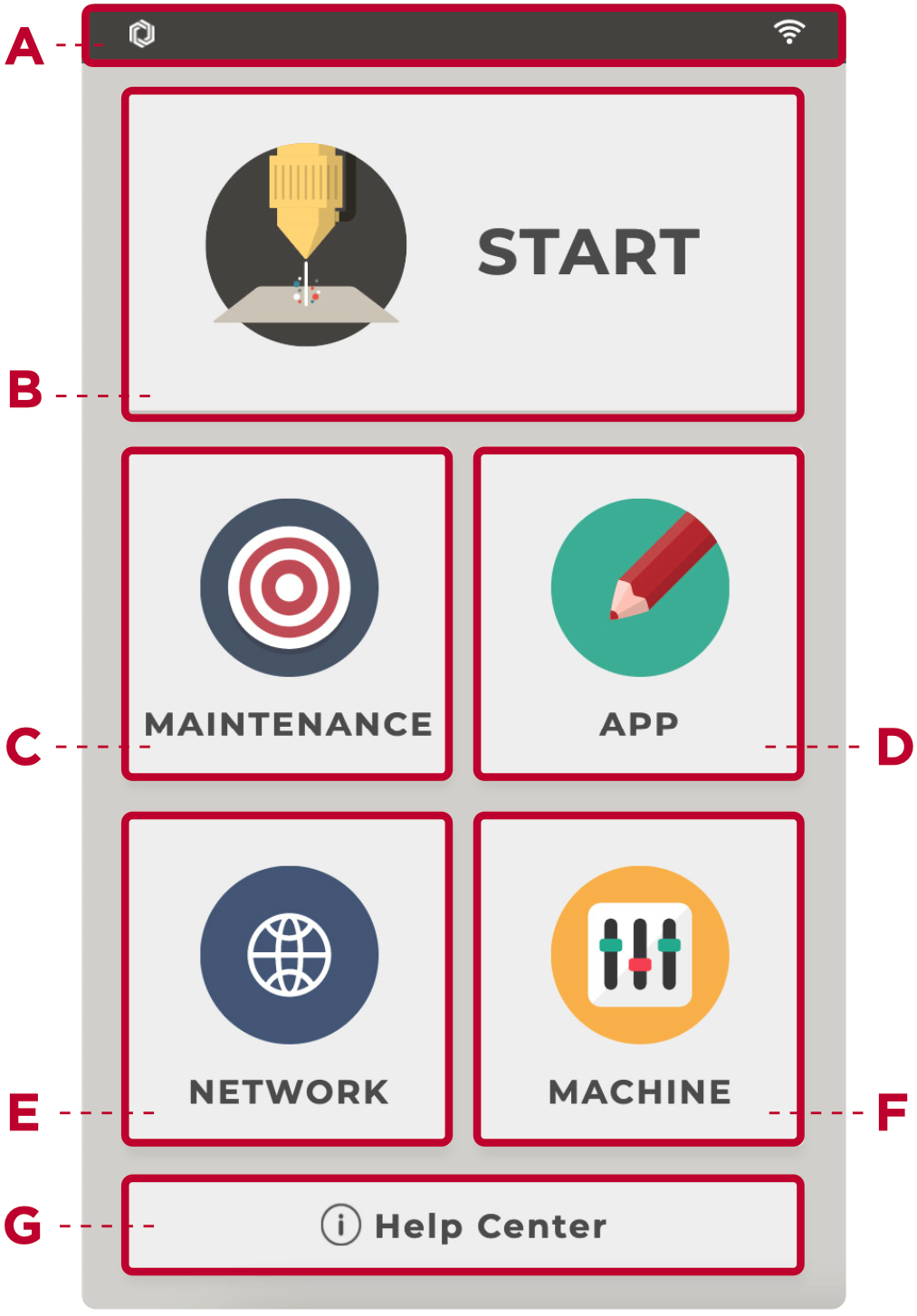

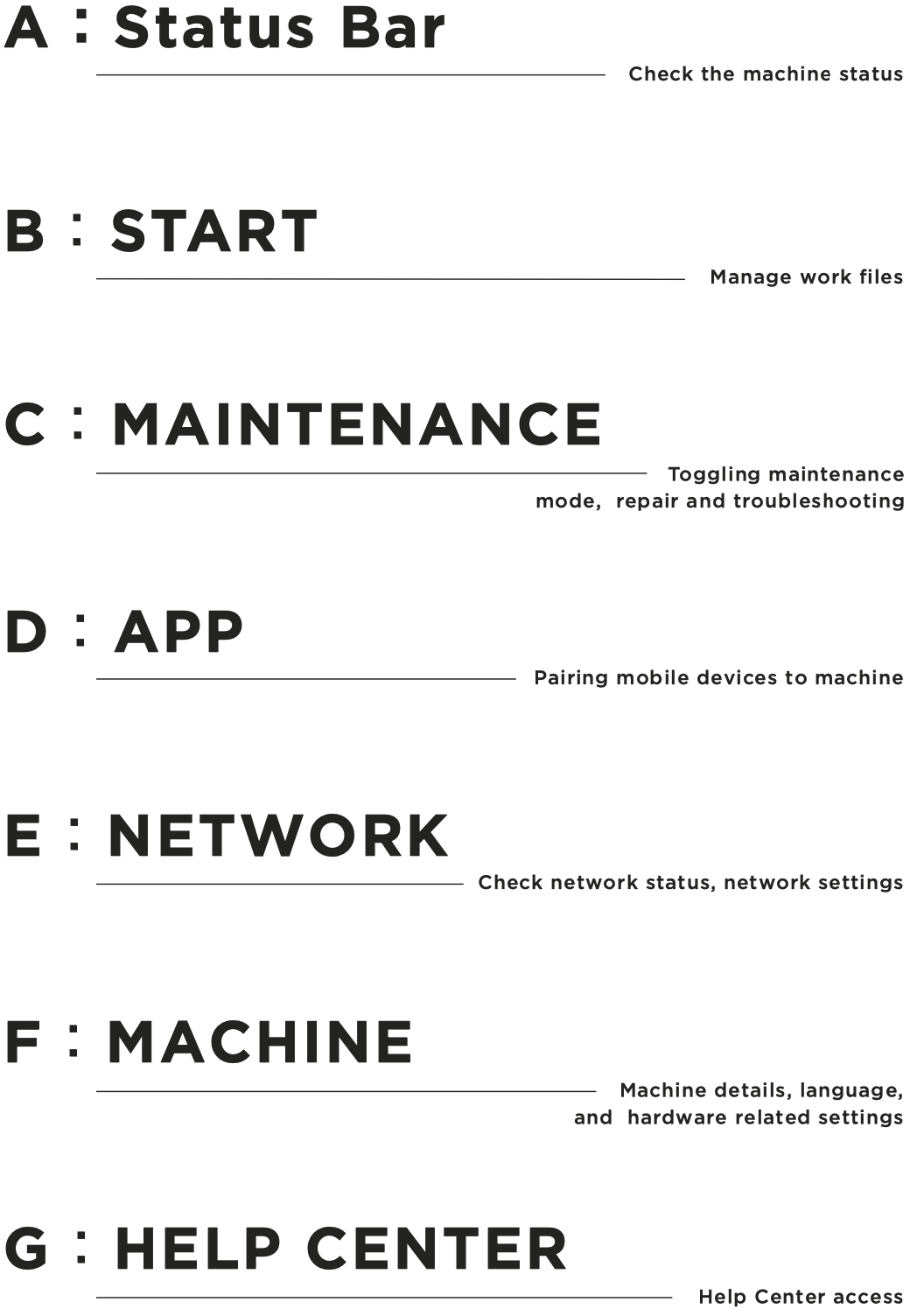

Detta kapitel kommer att introducera maskinens gränssnitt och de sju grundläggande funktionerna.



A: Statusfält

Kontrollera maskinens status

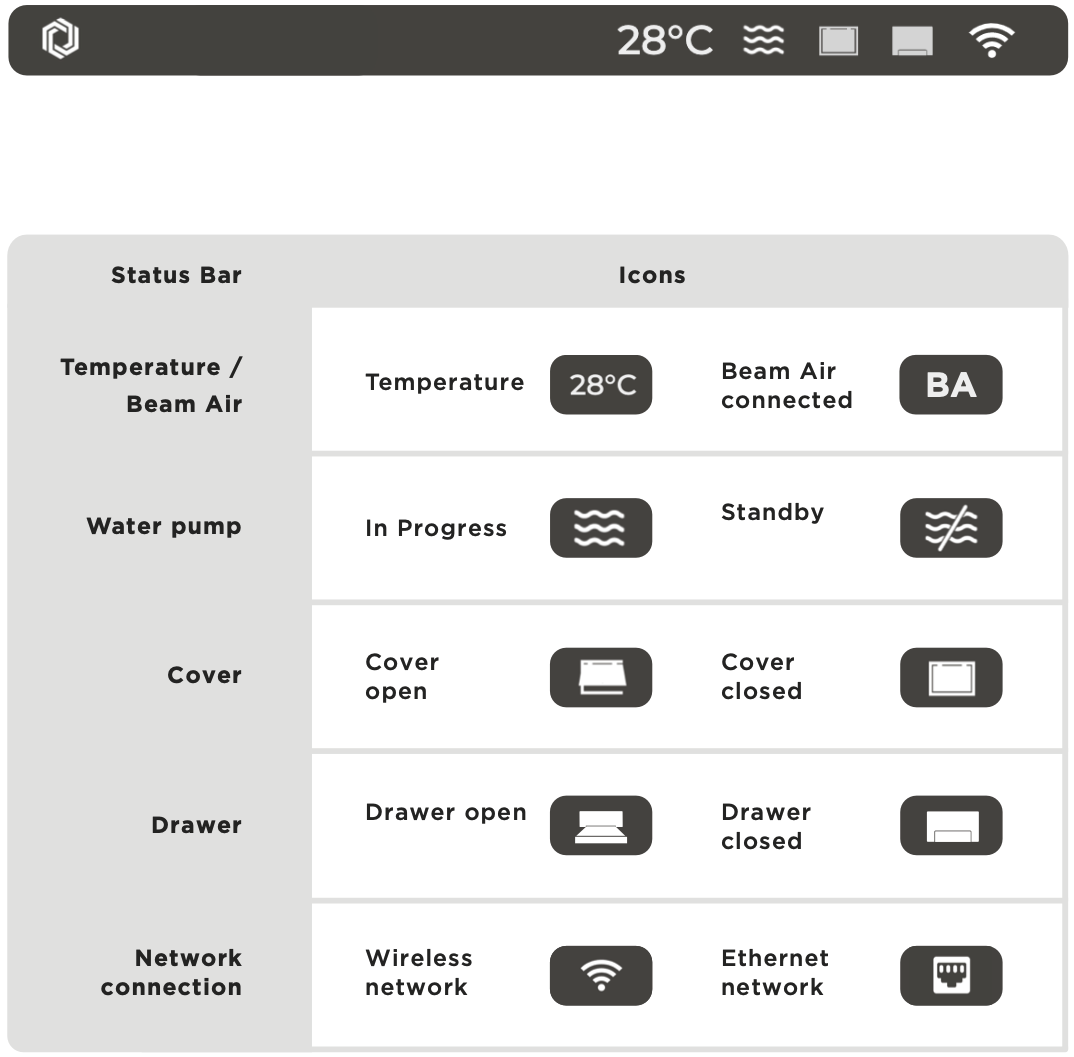

Statusfältet visar temperaturen, om den är ansluten till Beam Air, vattenflöde, dörröppnings-/stängningsstatus samt maskinens nätverksanslutningstyp. Vanligtvis återgår man till startsidan genom att klicka på statusfältet, och under gravering uppdateras sidan.

B：START

Hantera arbetsfiler

Det finns två sätt att överföra arbetsuppgifterna: Beam Studio-programvaran eller ett USB-minne. Båda metoderna kan hitta och använda filerna från "START" efter överföring.

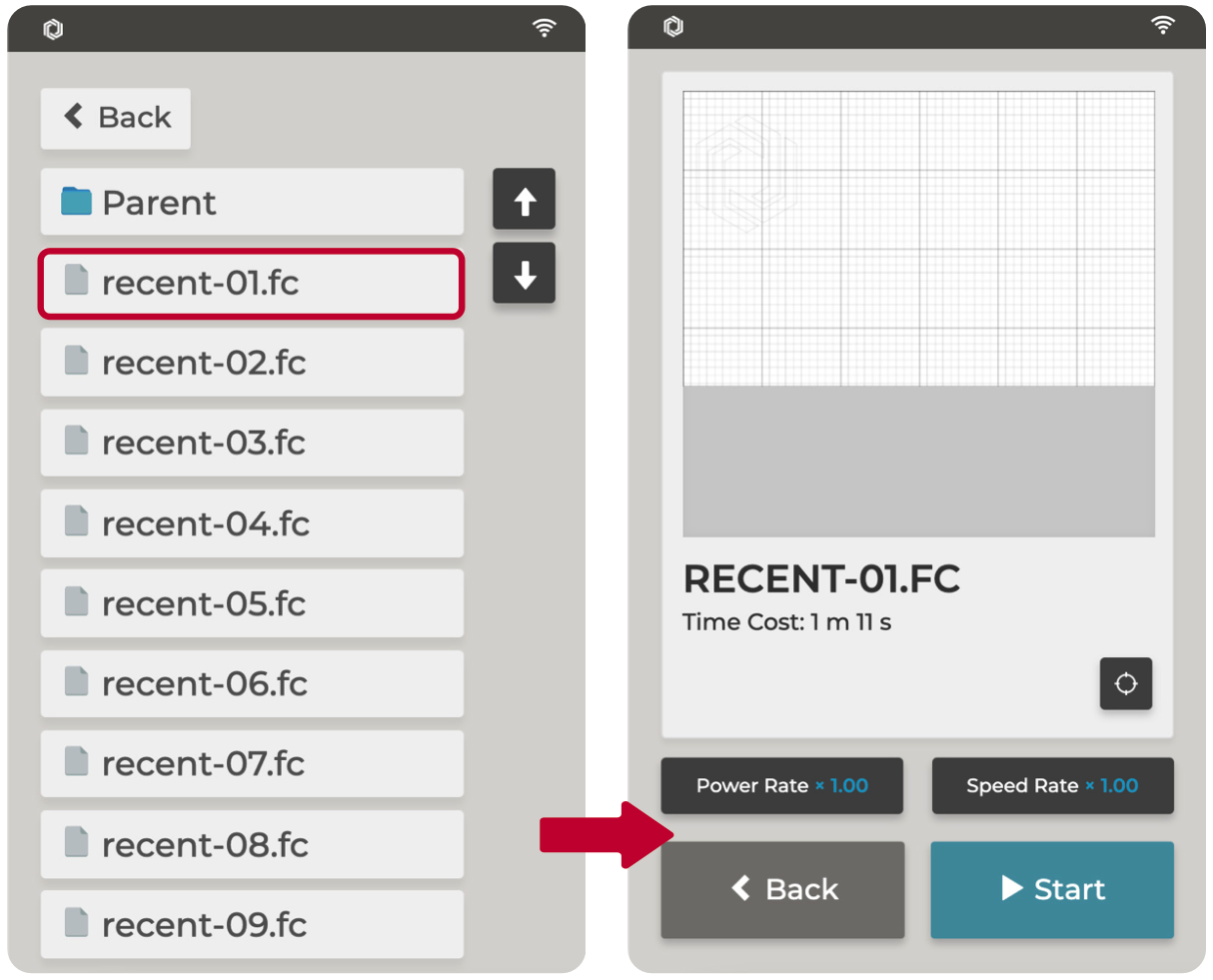

1. Uppgifter som skickas till maskinen från Beam Studio: "Inbyggt minne" > "Senaste" > specifika uppgifter.
Maskinen kan lagra upp till 15 uppgifter som skickas av Beam Studio, och recent-01.fc kommer att vara den senaste uppgiften som skickats.

2. Filer som läses från USB-minnen: USB-minne > specifika uppgifter.

Det finns ingen gräns för antalet filer som kan visas på ett USB-minne.

Välj filen för att visa bildens faktiska position i arbetsområdet, den uppskattade bearbetningstiden samt den realtida effekten och hastighetshastigheten.


Startpunkten kan ställas in manuellt före bearbetning, och effekthastigheten och hastighetshastigheten kan ställas in när som helst under processen.

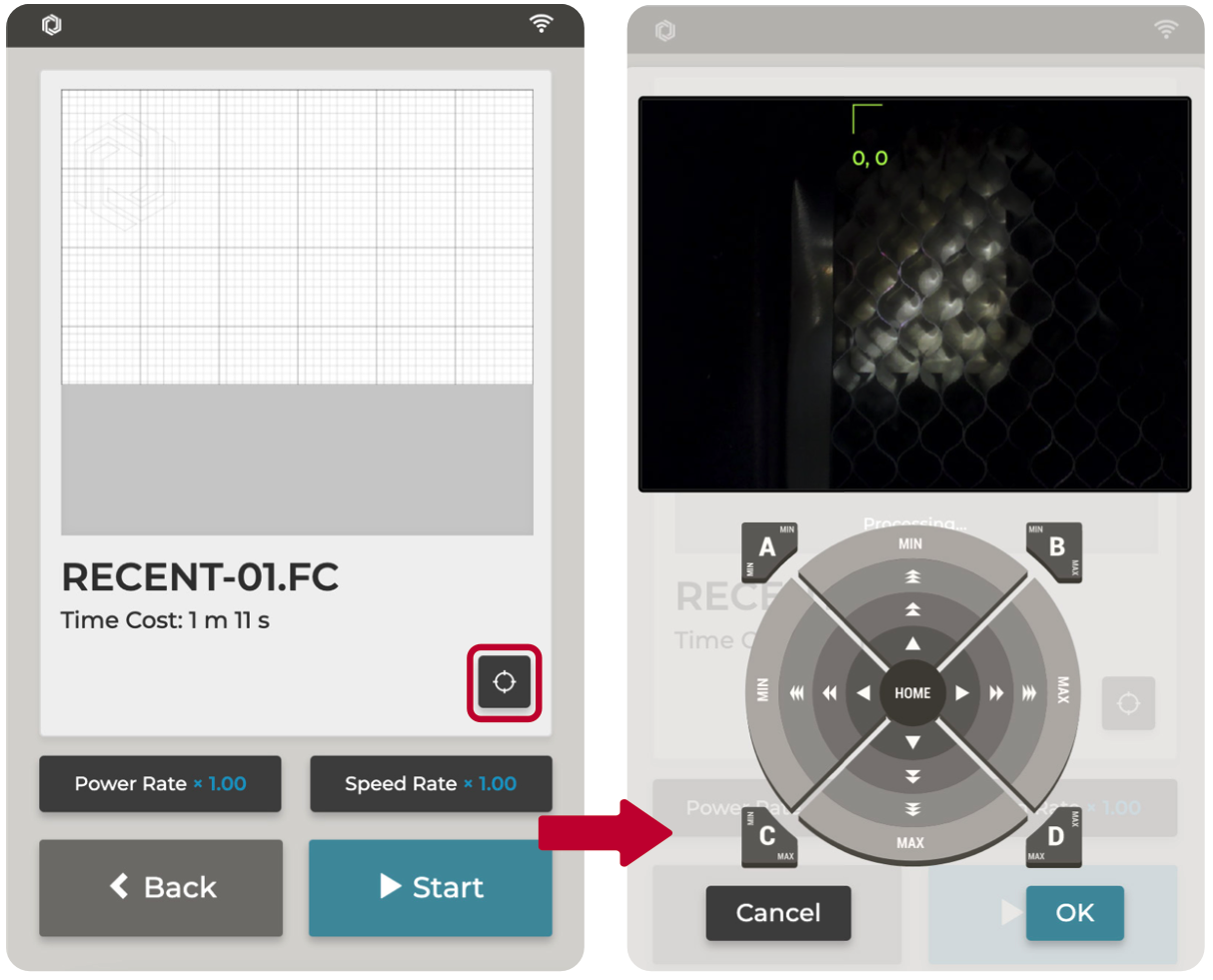

För att ställa in startpunkten manuellt, klicka på , flytta sedan laserhuvudet från startpositionen (0,0) till önskad position och klicka sedan på OK.

C: UNDERHÅLL

Växla underhållsläge, reparation och felsökning

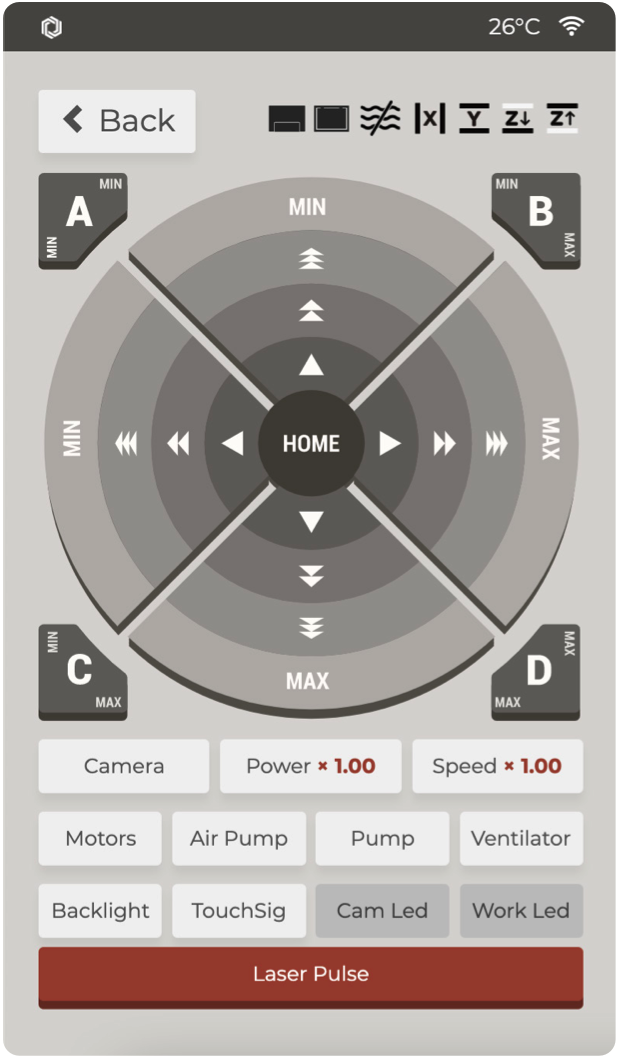

Under underhåll och reparation, gå till sidan UNDERHÅLL. Detta är främst avsett för hårdvaruomkopplare och signalvisningar. Det rekommenderas starkt att endast använda denna sida efter att ha läst det efterföljande underhållskapitlet eller under vägledning av kundtjänst.


Kamera >> Aktivera kameran så visas kamerabilden på panelen
Effekt >> Öka eller minska effekthastigheten manuellt.
Hastighet >> Öka eller minska effekthastigheten manuellt.
Motorer >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Luftpump >> Aktivera eller inaktivera luftpumpen
Pump >> Aktivera eller inaktivera vattenpumpen
Fläkt >> Aktivera eller inaktivera ventilationsfläkten
Bakgrundsbelysning >> Testa skärmens bakgrundsbelysning (Skärmen kommer att bli svart i några sekunder)
Peksignal >> Testa peksignalen (Pekfunktionen kommer att vara inaktiverad i några sekunder)
Kamera-LED >> Denna knapp är inte tillgänglig i HEXA. (LED-ljuset kommer normalt att vara på och kan inte stängas av.)
Arbets-LED >> Slå på eller av LED-ljuset i arbetsområdet.
Laserpuls >> Avfyra laserröret. Det används främst för justering av den optiska banan och för att testa laserrörens hälsa.

D：APP

Parkoppla mobila enheter till maskinen

Ladda ner Beam Go-appen och anslut din mobila enhet till samma trådlösa nätverk. Klicka på APP och skanna QR-koden för att parkoppla din mobila enhet med din maskin.


*Beam Go är mobilversionen av Beam Studio.

E: NÄTVERK

Kontrollera nätverksstatus och nätverksinställningar

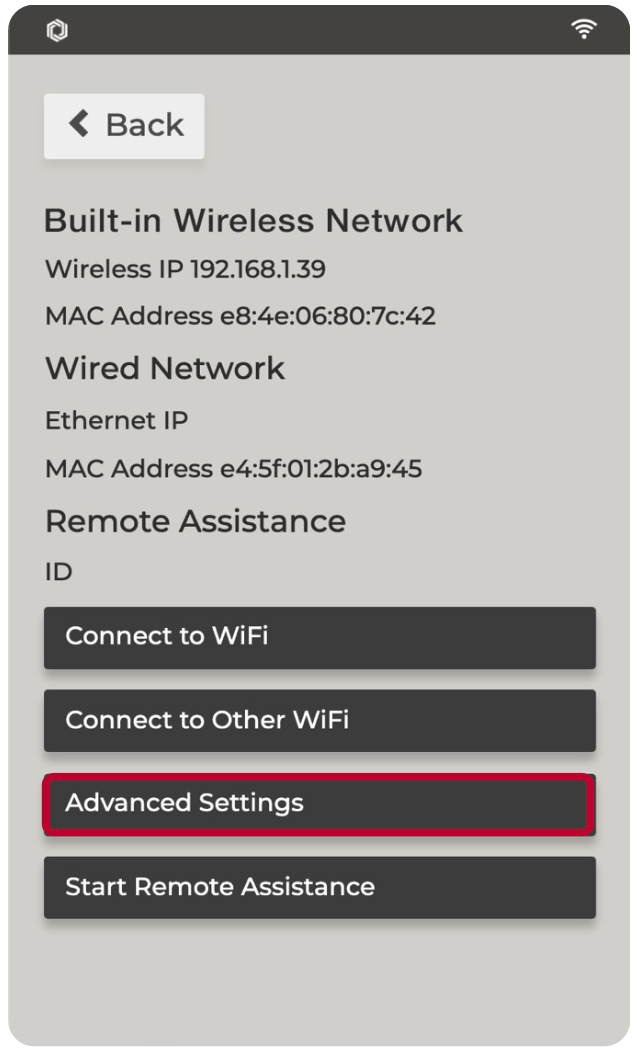

Den här skärmen visar nätverkets IP-adress och bekräftar om anslutningen via Wi-Fi eller Ethernet-kabeln är aktiv (MAC-adressen för det aktiva gränssnittet kommer att ha ett värde).

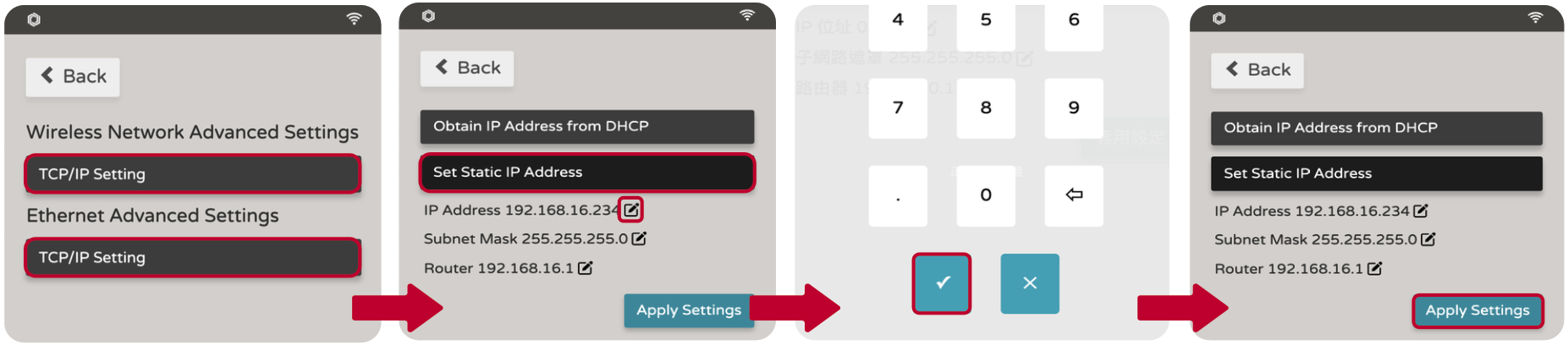

Avancerade inställningar: Tilldela manuellt en statisk IP-adress för maskinen i den här menyn, inklusive IP-adress, nätmask och gateway.

Starta fjärrassistans: Starta en guidad supportsession med kundtjänst.


Obs: När du använder ett trådlöst (Wi-Fi) eller trådbundet nätverk (förutom för direkt anslutning) hämtar maskinen automatiskt en IP-adress via DHCP eller kan manuellt tilldelas en statisk IP-adress.

F: MASKIN

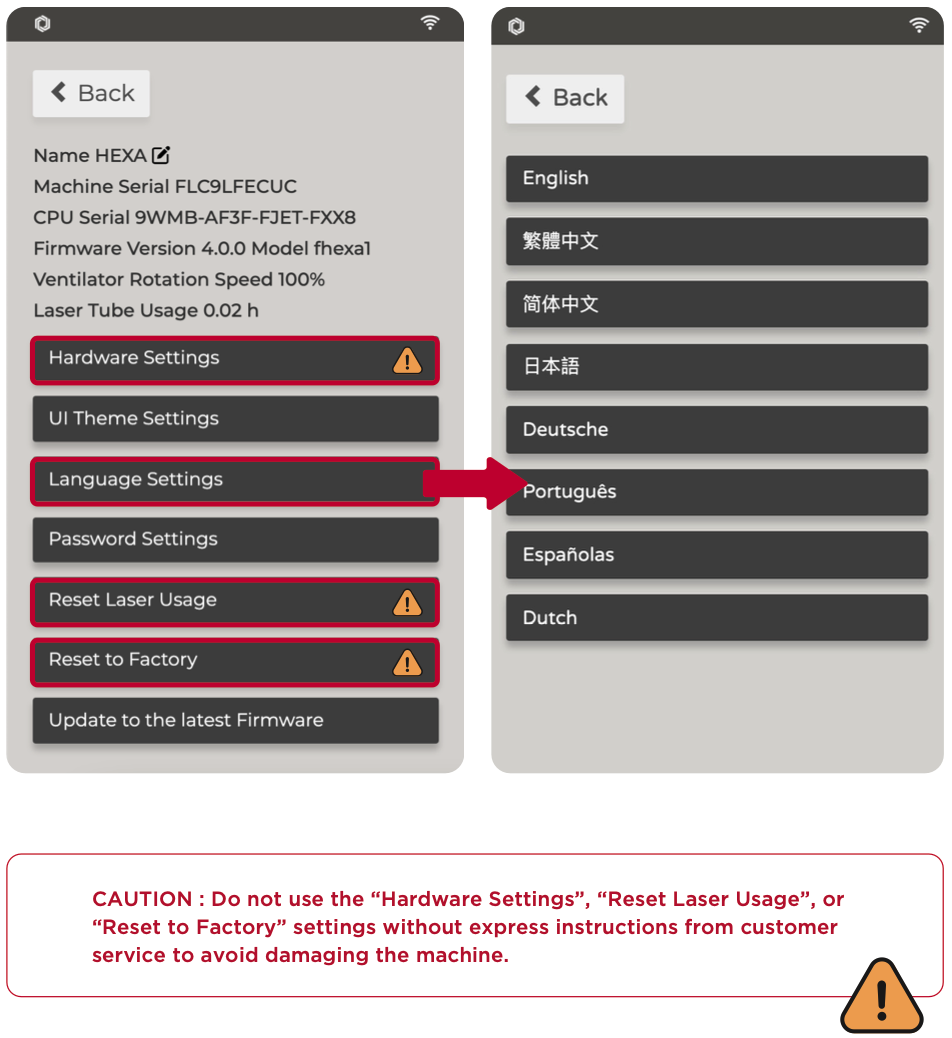

Maskininformation, språk och hårdvarurelaterade inställningar

Om du har några problem, se avsnitt G: Hjälpcenter.

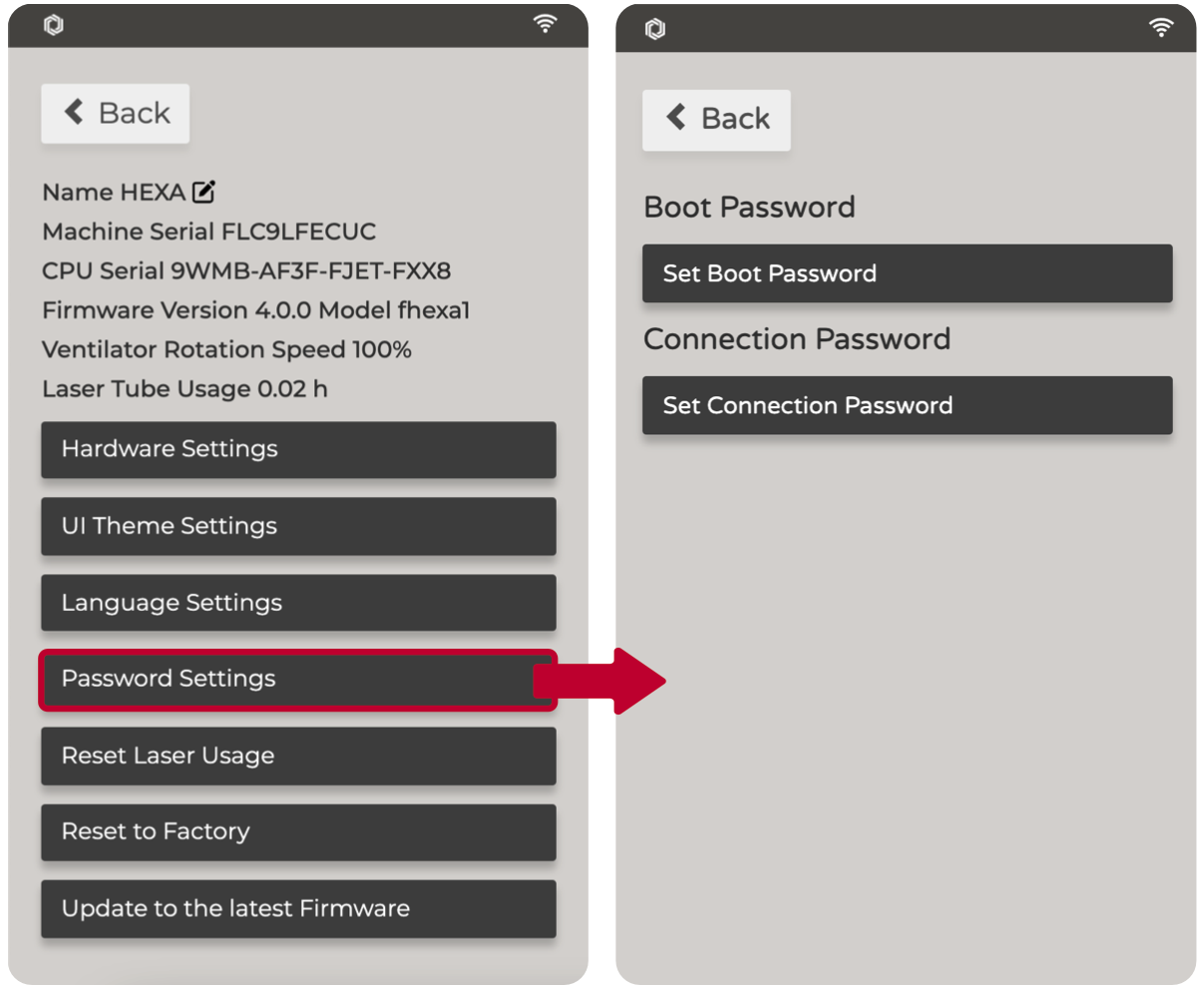

När anslutningslösenordet är inställt måste du ange anslutningslösenordet när du ansluter till maskinen för första gången. Lösenordet kan ändras eller inaktiveras.


Uppdatera den fasta programvaran till den senaste versionen genom att klicka på "Uppdatera till den senaste fasta programvaran". Du kan också uppdatera den fasta programvaran via programvarans gränssnitt (Se【Programvaruanvändning】 "Meny" - "Maskiner"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Anslut USB-minnet till en USB-port och starta sedan om maskinen.


G: HJÄLPCENTER

Åtkomst till hjälpcenter

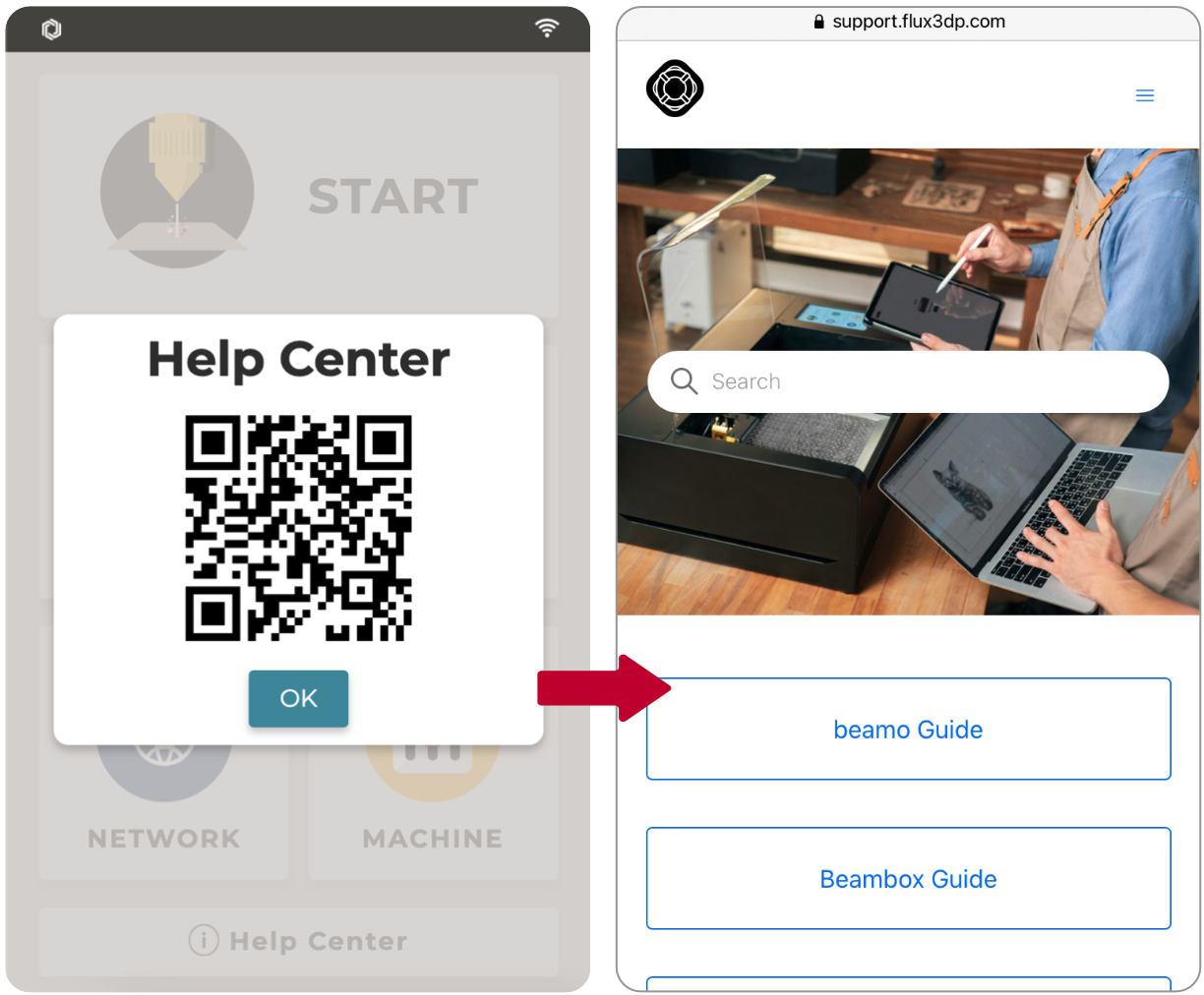

Om du har några frågor, klicka på "HJÄLPCENTER", skanna QR-koden och sök i hjälpcentret på FLUX officiella webbplats efter möjliga lösningar.
