#904 Homing misslyckades / Homing-problem / Kan inte utföra homing

FLUX Support Team
  • Uppdaterad

Beskrivning

Observera att orsakerna till ett #904-fel kan variera. Problemet kan kvarstå efter att ha följt stegen nedan.
Du kan dock fortfarande samla in användbar information för FLUX-teamet för att klargöra problemet mer effektivt.



Steg 0 - Använd checklistanan för att följa upp stegen och dokumentera resultaten

Denna lista markerar alla tester du har gjort i handledningen.
När testerna är klara, vänligen spara listan som ett PDF-dokument och skicka den till din återförsäljare eller FLUX-teamet.

Klicka på länken för att få tillgång till felsökningschecklistanan för #904: #904 Homing misslyckades - Checklista (Ador)



Steg 1 - Ta bort modulen och materialet

Ta bort allt (inklusive modulen) i arbetsområdet innan du börjar så att inget påverkar homing-processen.





Steg 1.1 - Kontrollera manuellt om modulen kan flyttas smidigt

  • Stäng av maskinen och dra ur strömkabeln.

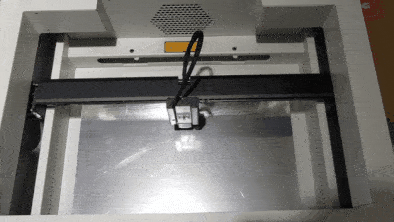

  • Flytta modulhuvudet manuellt till alla 4 hörn.



Hänvisa till nästa steg i enlighet med:

  • Om modulhuvudet INTE KAN flyttas smidigt, vänligen se Steg 1.2
  • Om modulhuvudet kan flyttas runt smidigt, som i .gif-bilden ovan, gå till Steg 2



Steg 1.2 - Smörj skenorna

  • Se artikeln - Smörjning.
  • Efter smörjningen, gå tillbaka till Steg 1 och se om modulhuvudet kan röra sig smidigt.



Kontrollera resultatet enligt följande:

  • Ja, Modulhuvudet kan röra sig smidigt som i .gif >> Problem löst.
  • Nej, Modulhuvudet KAN INTE flyttas runt smidigt >> Hårdvaruproblem - Rostiga skenor >>Ta en video av situationen med hänvisning till handledningen, och gå till Steg 9 för att rapportera problemet.



Steg 2 - Uteslut möjligheten till firmwareproblem

Misslyckad firmwareinstallation kan orsaka hempositioneringsfel, och återställning till fabriksinställningar kan effektivt eliminera möjligheten till firmwareproblem.

  • Först, återställ till fabriksinställningar (Huvudsida > Maskin > Inställningar > Återställ till fabriksinställningar > Ja)
    ezgif.com-gif-maker (4).gif
  • Följ sedan stegen i länken om Hur man uppdaterar maskinens firmware och se till att den är uppdaterad till den senaste versionen.

  • Försök hempositionera igen när uppdateringen är klar.


Kontrollera resultatet enligt följande:

  • Ja, Den hempositionerar framgångsrikt efter stegen ovan >> Problem löst.
  • Nej, hempositioneringsproblemet kvarstår efter stegen ovan >>Gå till Steg 3



Steg 3 - Kontrollera signalerna på moderkortet

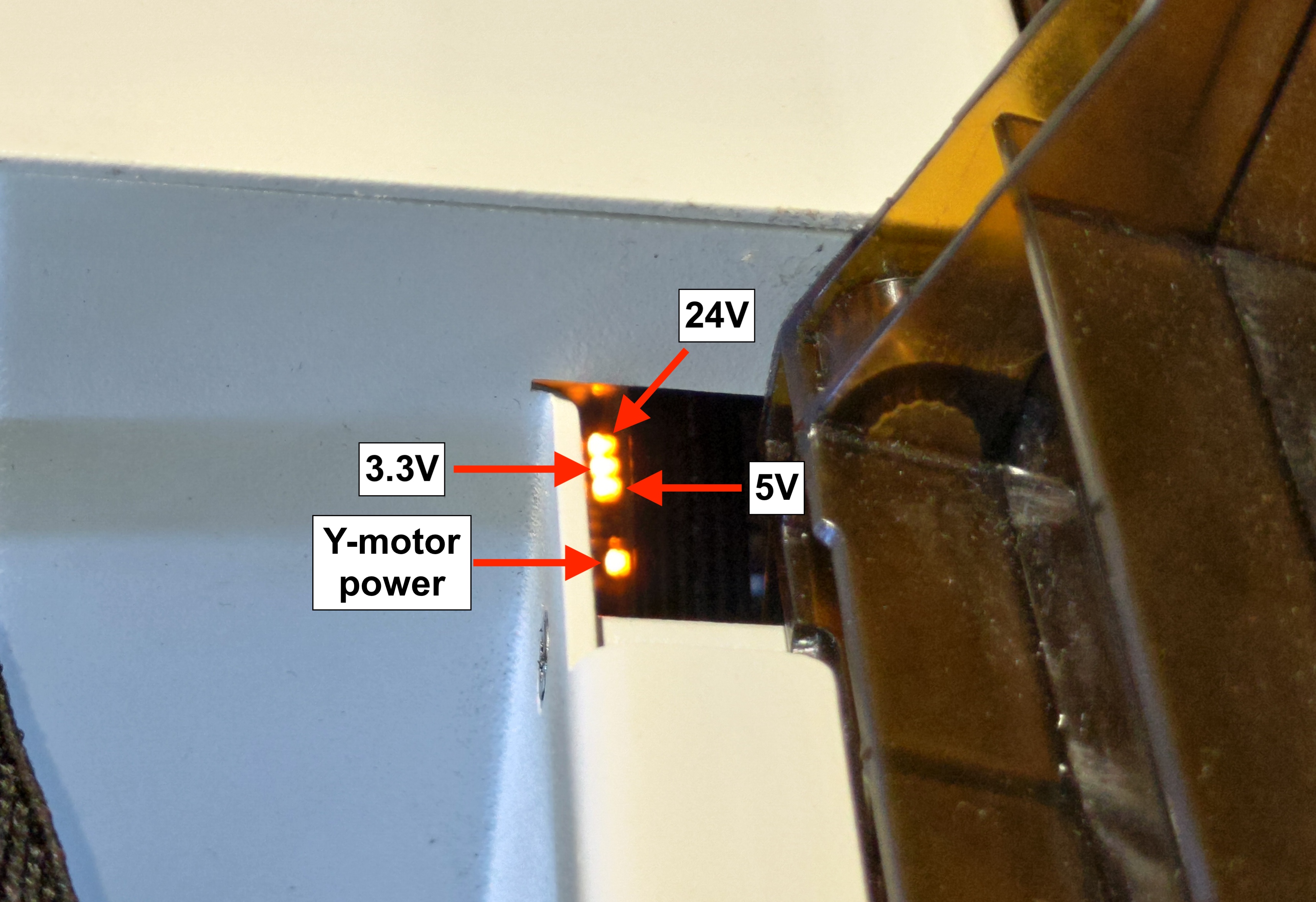

Det finns 4 orange LED-lampor på moderkortet som representerar olika delar av maskinen.


Se videon för information om hur du hittar signalerna på moderkortet

Video



Kontrollera om problemet är löst enligt följande:

  • Alla lampor lyser konstant och ingen av dem blinkar >> Gå till Steg 4
  • En eller flera lampor är släckta eller blinkar >> Hårdvaruproblem - Felaktigt moderkort eller nätadapter >>Ta en video av situationen med hänvisning till videon, och gå till Steg 9 för att rapportera problemet.



Steg 4 - Kontrollera gränslägesbrytarna

En gränslägesbrytare används för att stoppa laserhuvudet när det når slutet.

Gränslägesbrytaren kan vara defekt, vilket leder till hempositioneringsproblem som resulterar i att laserhuvudet inte stannar eller stannar för tidigt.



Se videon nedan för att kontrollera om dina gränslägesbrytarikoner reagerar korrekt när de trycks in.

▵Intryckt = ikonen stängs

▵Ej intryckt = ikonen öppnas



Kontroll av X- och Y-gränslägesbrytare



Kontrollera om problemet är löst enligt följande:

  • Both X&Y axis function >> Gå till Steg 5
  • Endast X-axeln har problem >> Hårdvaruproblem - Z-motorkortet eller FPC-kontakten (30-stifts) fel >> Spela in en video av situationen med hänvisning till videon och gå till Steg 9 för att rapportera problemet.
  • Endast Y-axeln har problem >> Hårdvaruproblem - Y-motorkortfel  >> Spela in en video av situationen med hänvisning till videon och gå till Steg 9 för att rapportera problemet.
  • Varken X- eller Y-axeln fungerar >> Hårdvaruproblem - Felaktigt moderkort eller FPC-kontakt (38-stifts) fel >> Spela in en video av situationen, med hänvisning till videon och gå till Steg 9 för att rapportera problemet.
  • Ovanligt ljud vid hemgång, kunde inte gå in i underhållsmenyn >> Gå till Steg 6



Steg 5 - Kontrollera om AF-modulen fungerar

Testa moderkortets funktion genom att klicka på AF-knappen.


Klicka på AF-knappen för att se om den fungerar bra.

Kontrollera resultatet enligt följande:

  •
  •
  •
  • Ja, Z-axeln rör sig korrekt och AF fungerar >> Steg 6
  • Nej, Z-axeln rör sig, men AF kan inte fokusera korrekt/rör sig slumpmässigt >> Hårdvaruproblem - Felaktigt moderkort >> Spela in en video av situationen med hänvisning till videon, och gå till Steg 9 för att rapportera problemet.
  • Nej, Z-axeln kommer inte att röra sig >>Hårdvaruproblem - Felaktigt moderkort >> Spela in en video av situationen med hänvisning till exemplet, och gå till Steg 9 för att rapportera problemet.



Steg 6 - Se om gränslägesbrytarna aktiveras AUTOMATISKT

Kontrollera om fallen i videoklippen nedan inträffar.
(Modulhuvudet börjar låta högt och stannar inte när det rör sig till övre eller vänstra hörnet.)

Video 1- Y-gräns fel


Video 2- X-gräns fel


Kontrollera resultatet enligt följande:

  • Ja,  samma problem som video 1 visades hände >> Steg 7
  • Ja,  samma problem som video 2 visades hände >> Steg 8
  • Nej, inga av problemen i videorna hände >> Hårdvaruproblem- X- och Y-motorer/Z-motorstyrningar/X-motorstyrningar >> Spela in en video av situationen med hänvisning till exemplet, och gå till Steg 9 för att rapportera problemet.



Steg 7- X-axel Nivåjustering

Följ stegen i länken nedan för att kontrollera och justera X-axelns nivellering-
X-axel nivåjustering



Kontrollera resultatet enligt följande:

  • Bekräftad nivå, referenssökning lyckades>> Problem löst



Steg 7.1 - Förläng Y-axelns gränslägesbrytarkontaktyta

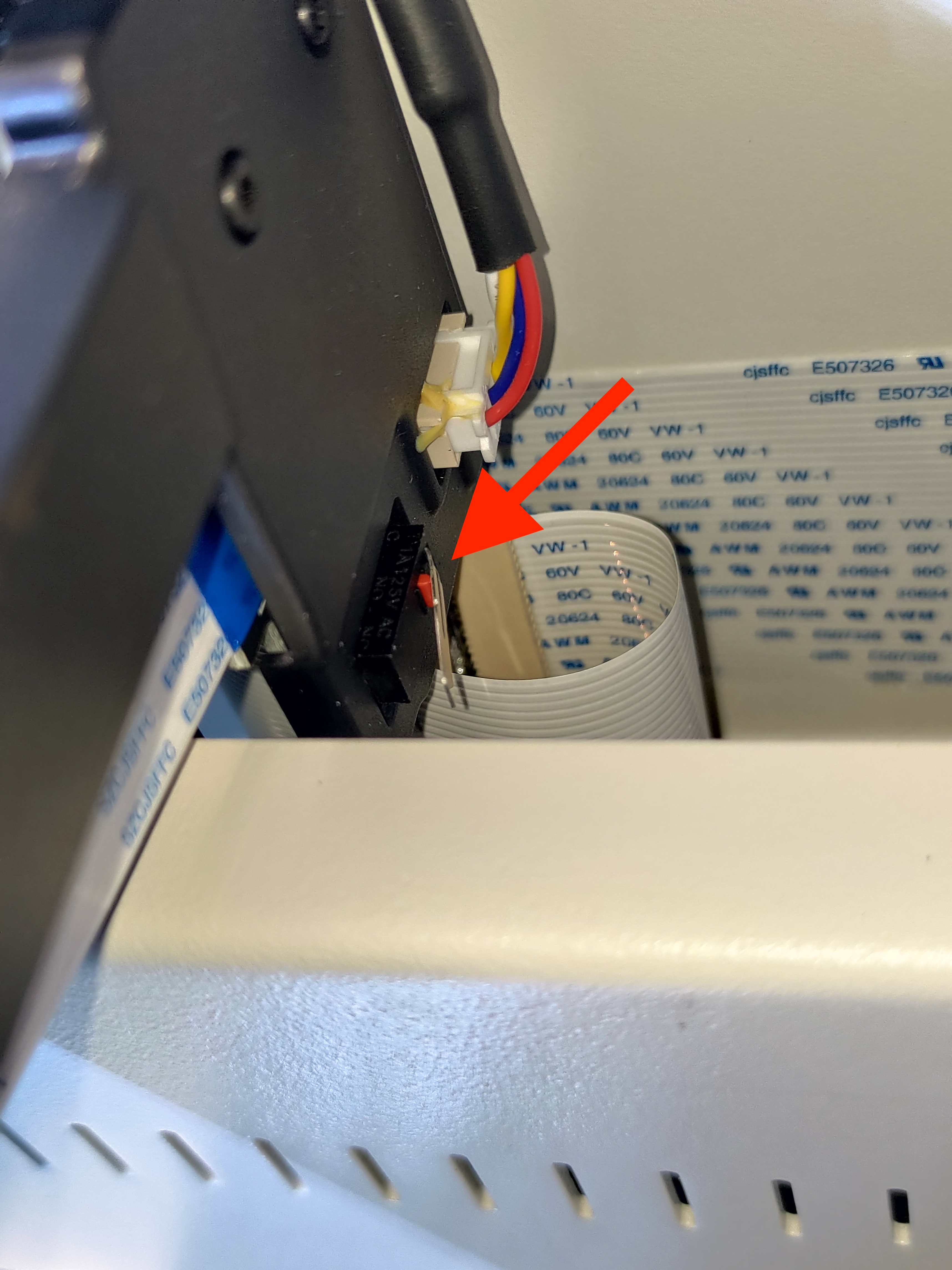

Metalltappen på gränslägesbrytaren kan slitas ut med tiden, vilket påverkar känsligheten för gränslägesbrytarens aktivering.379060.jpg

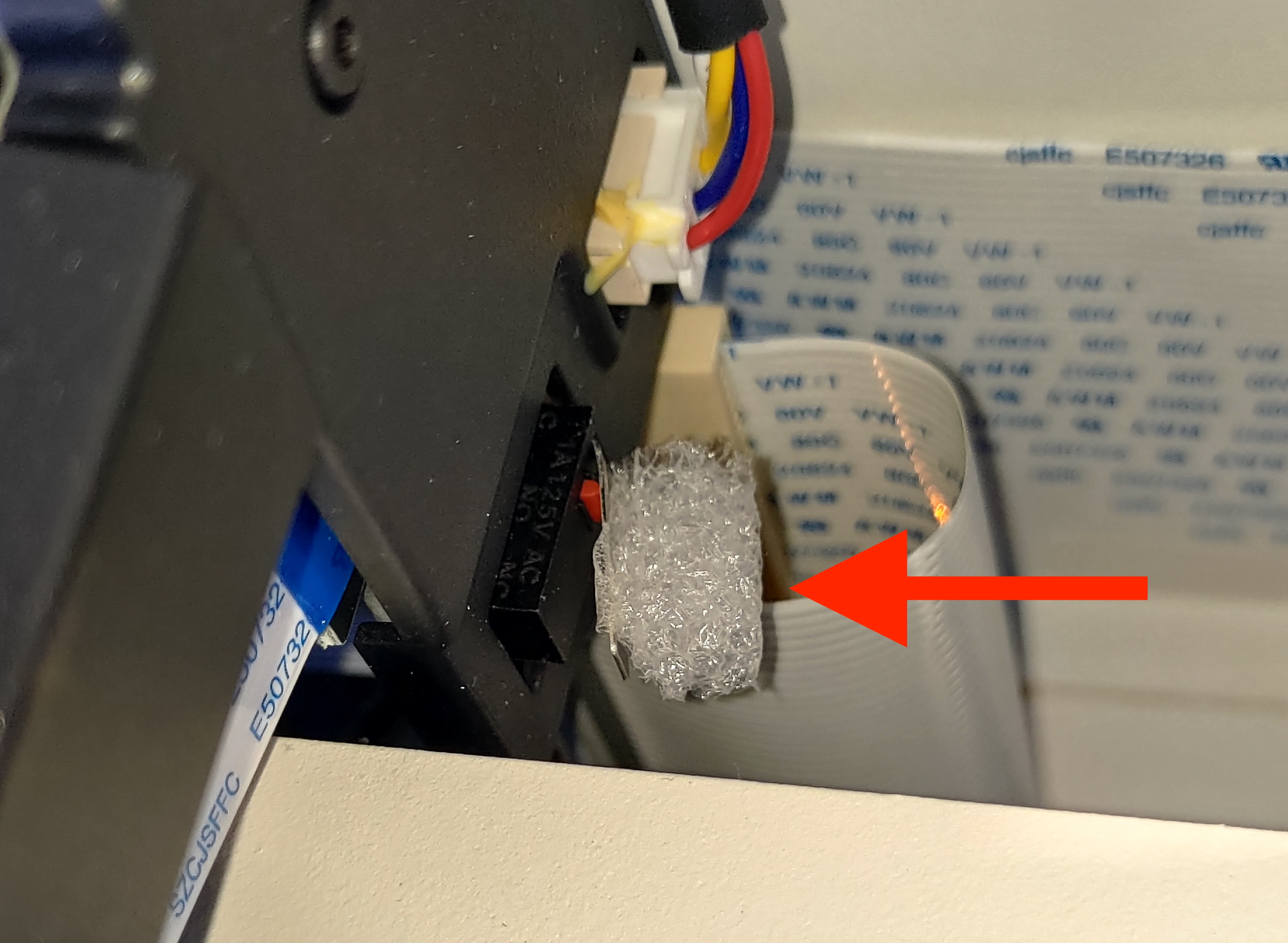

Som visas på bilden nedan kan tillägget av ett stycke skumgummi eller liknande material på tappen tillfälligt åtgärda problemet med att metallplattan inte får kontakt med Y-axelns gränslägesbrytare.379056.jpg

Kontrollera resultatet i enlighet med detta:

  • Efter förlängning, hemning lyckades. >> Problem löst
  • Hemning misslyckades >> Okänt problem >> Ta en video av situationen med hänvisning till exempel och gå till Steg 9 för att rapportera problemet.



Steg 8 - Kontrollera om kabeln stör

Ibland, om kablarna inte är ordentligt organiserade, kan det påverka utlösningen av X-axelns gränslägesbrytare, vilket resulterar i en misslyckad hemning.



Kontrollera resultatet i enlighet med detta:

  • Ja >> Efter justeringar, hemning lyckades.  >> Problem löst



Steg 8.1 - Förläng kontaktytan för X-axelns gränslägesbrytare

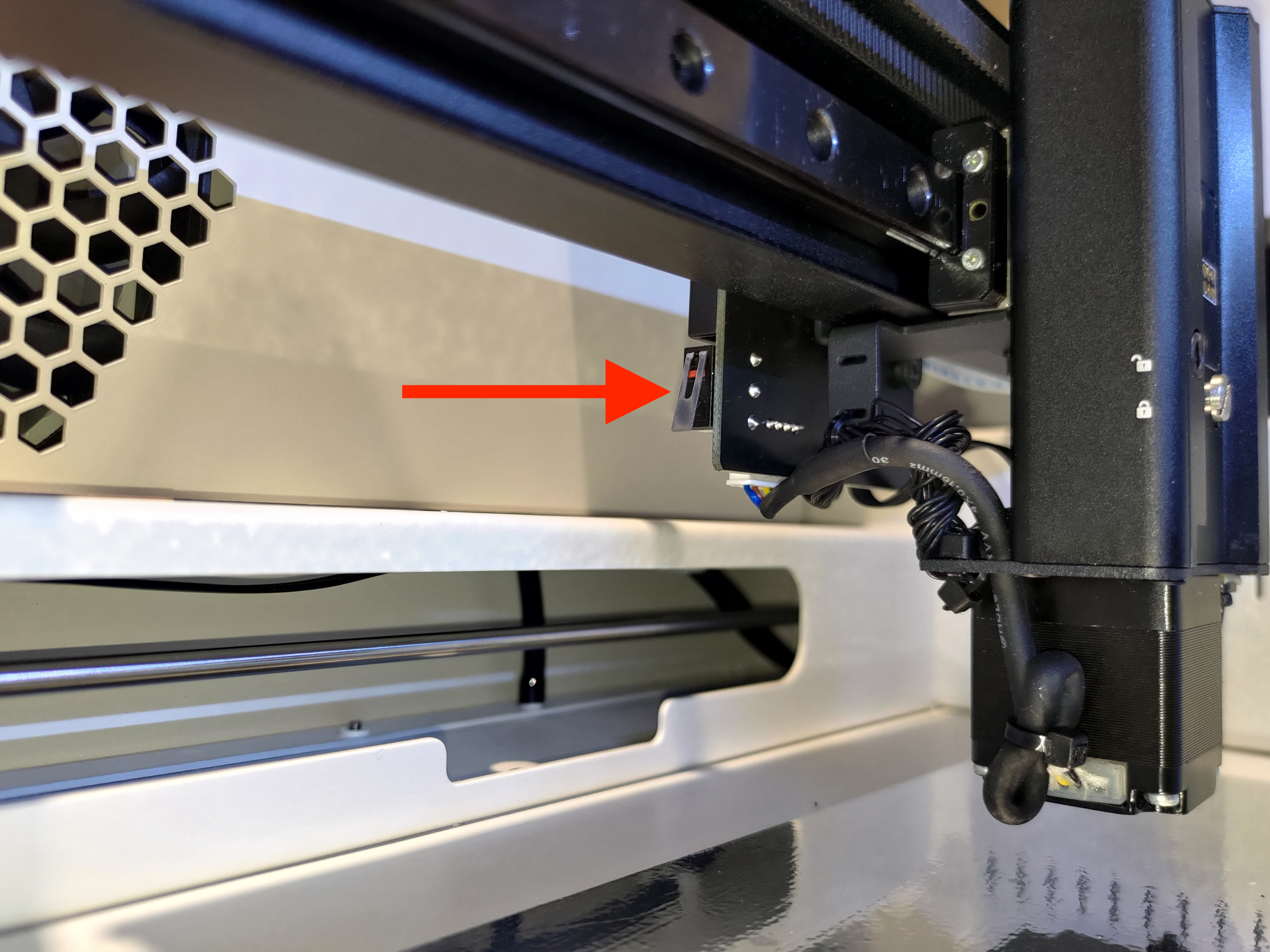

Metalltappen på gränslägesbrytaren kan slitas ut med tiden, vilket påverkar känsligheten för gränslägesbrytarens aktivering.379061.jpg

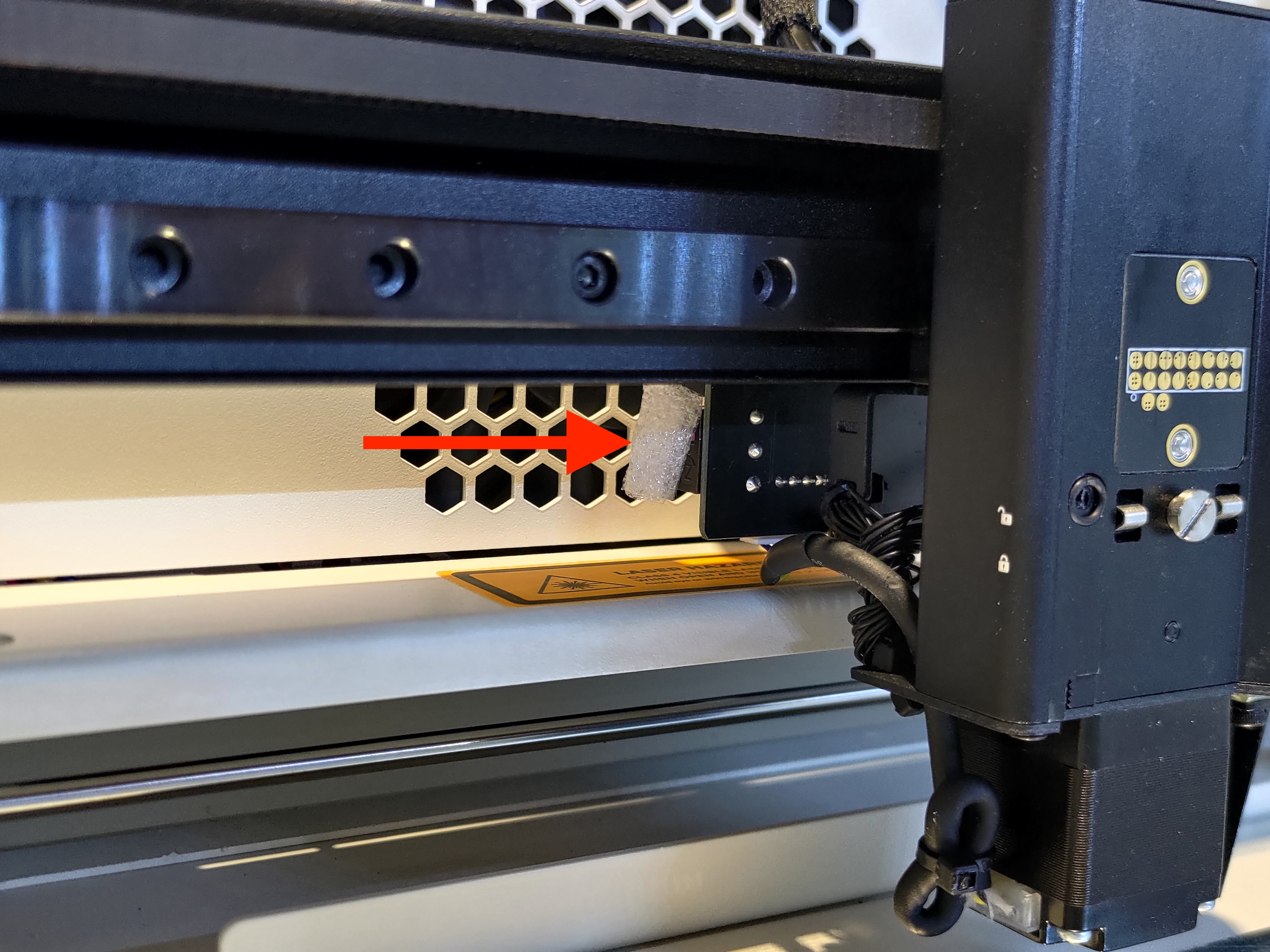

Som visas på bilden nedan kan tillägget av ett stycke skumgummi eller liknande material på tappen tillfälligt åtgärda problemet med att metallplattan inte får kontakt med X-axelns gränslägesbrytare.379059.jpg



Kontrollera resultatet i enlighet med detta:

  • Efter förlängning, hemning lyckades. >> Problem löst
  • Hemning misslyckades >> Okänt problem >> Ta en video av situationen med hänvisning till exempel och gå till Steg 9 för att rapportera problemet.



Steg 9 - Kontakta kundtjänst

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]
  • Se till att du har slutfört checklistan och sparade den som en PDF-fil för att dela dina åtgärder.

*Den insamlade informationen, såsom foton eller videor som visar din maskins problem i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX Support.


#END
