4-2 Rengöring av lasermodul (10W/20W diodlasermodul)

Rekommenderad underhållsfrekvens: en gång i månaden.

Underhållssteg:

A. Rengöring av fläkt
B. Rengöring av fokuslins
C. Rengöring av Pogo-stift

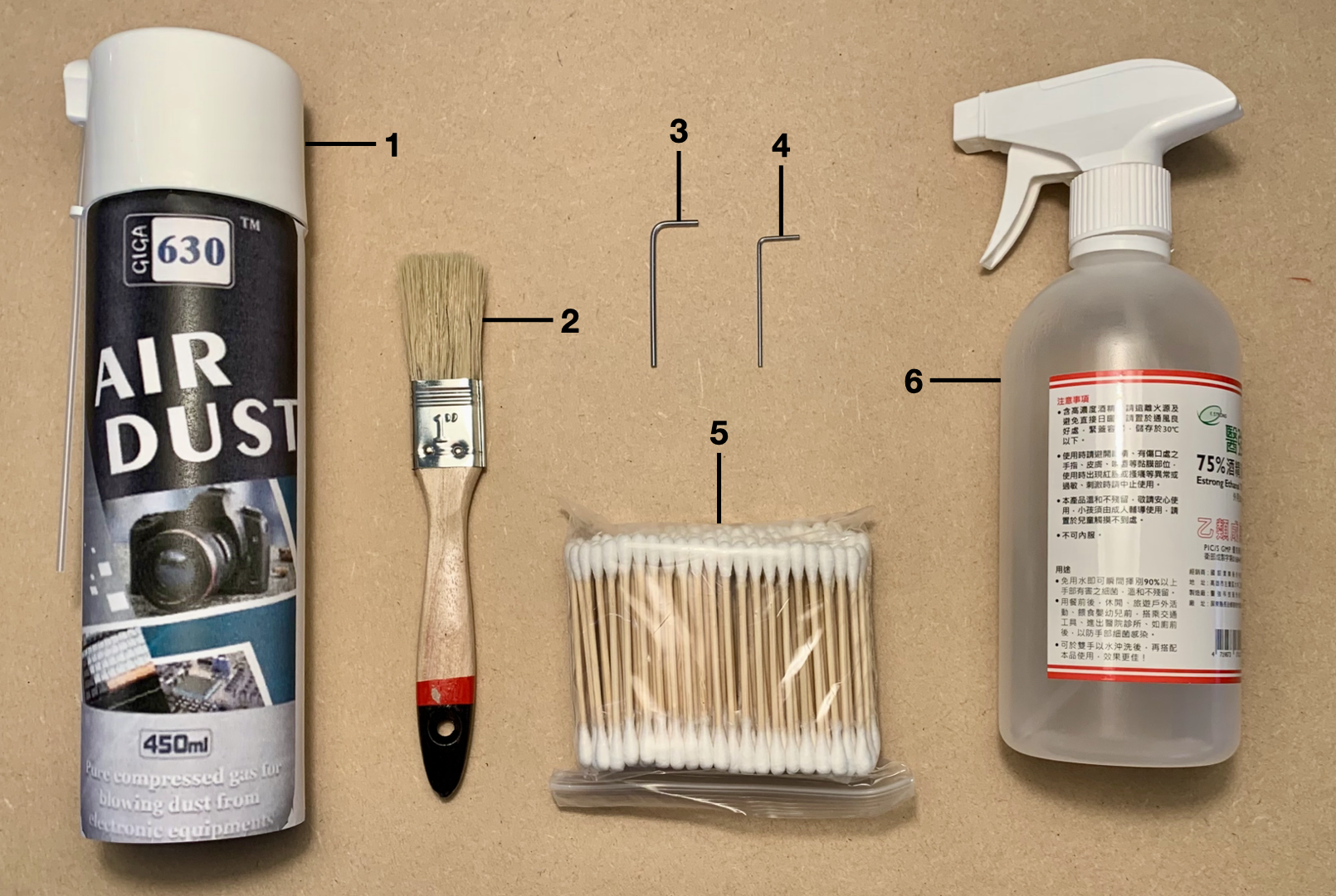

Förberedelseobjekt:

1. Luftblåsare
2. Borste
3. 2 mm insexnyckel (anskaffas separat)
4. 1,5 mm insexnyckel (finns i tillbehörslådan)
5. Bomullspinne
6. 75% alkohol

A. Rengöring av fläkt

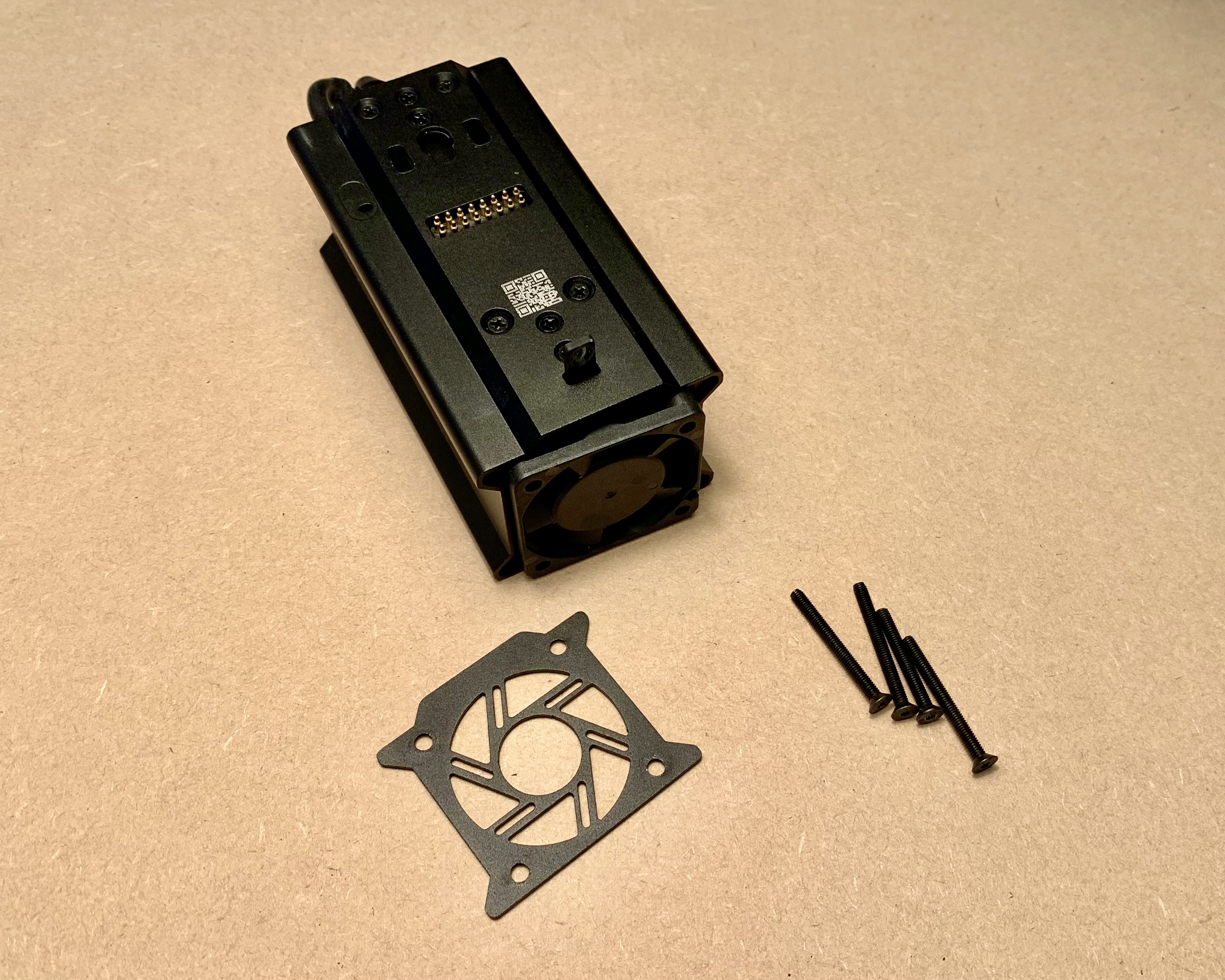

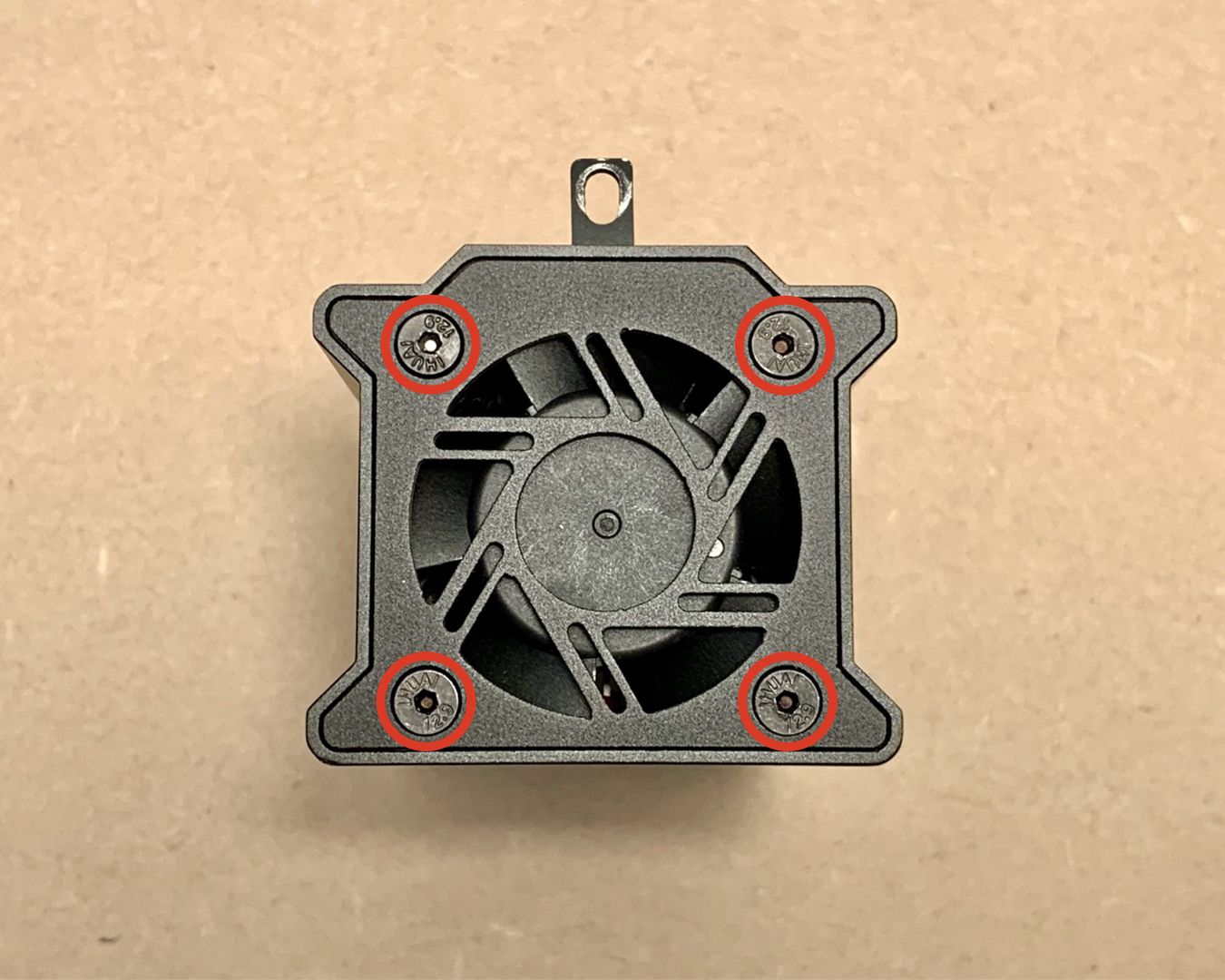

1. Använd en 2 mm insexnyckel för att ta bort de fyra skruvarna på lasermodulens ovansida. (Observera att verktyget i tillbehörslådan är en 1,5 mm insexnyckel, inte en 2 mm insexnyckel. Se till att använda rätt storlek på verktyget.)


2. Ta bort höljet och dra ut fläkten.

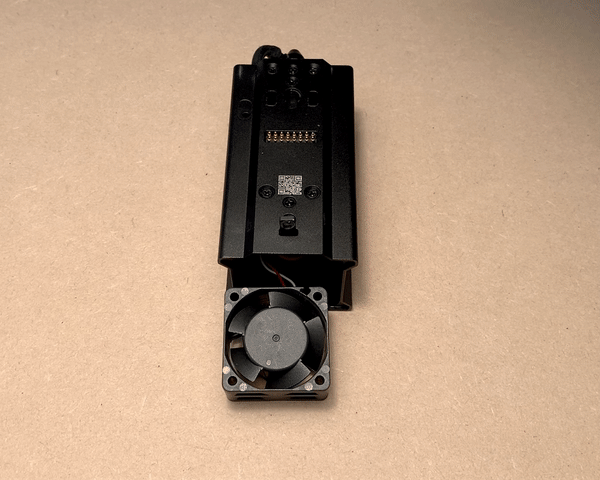

3. Använd luftblåsaren för att blåsa bort dammet på fläkten.

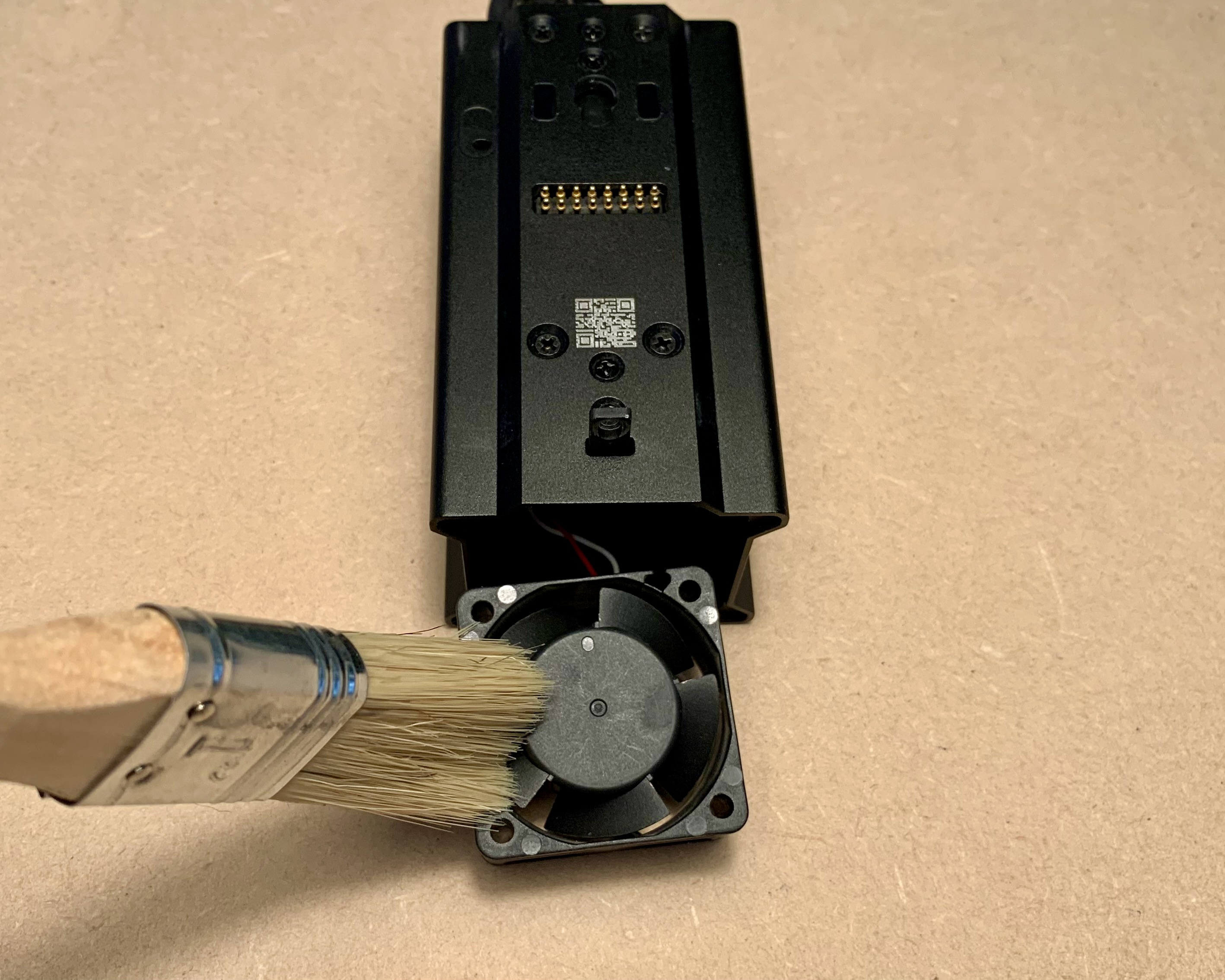

   Använd borsten för att rengöra det återstående dammet.

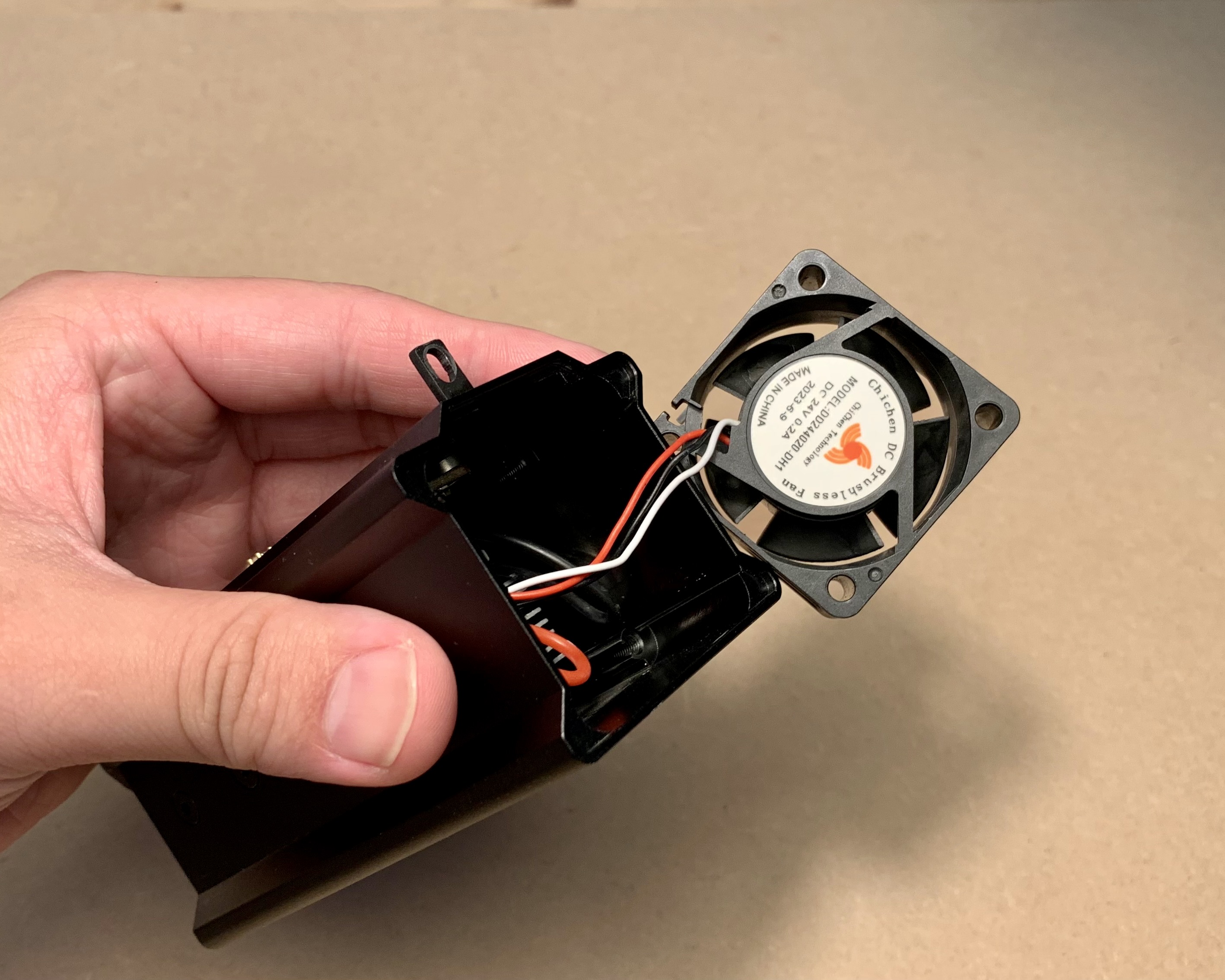

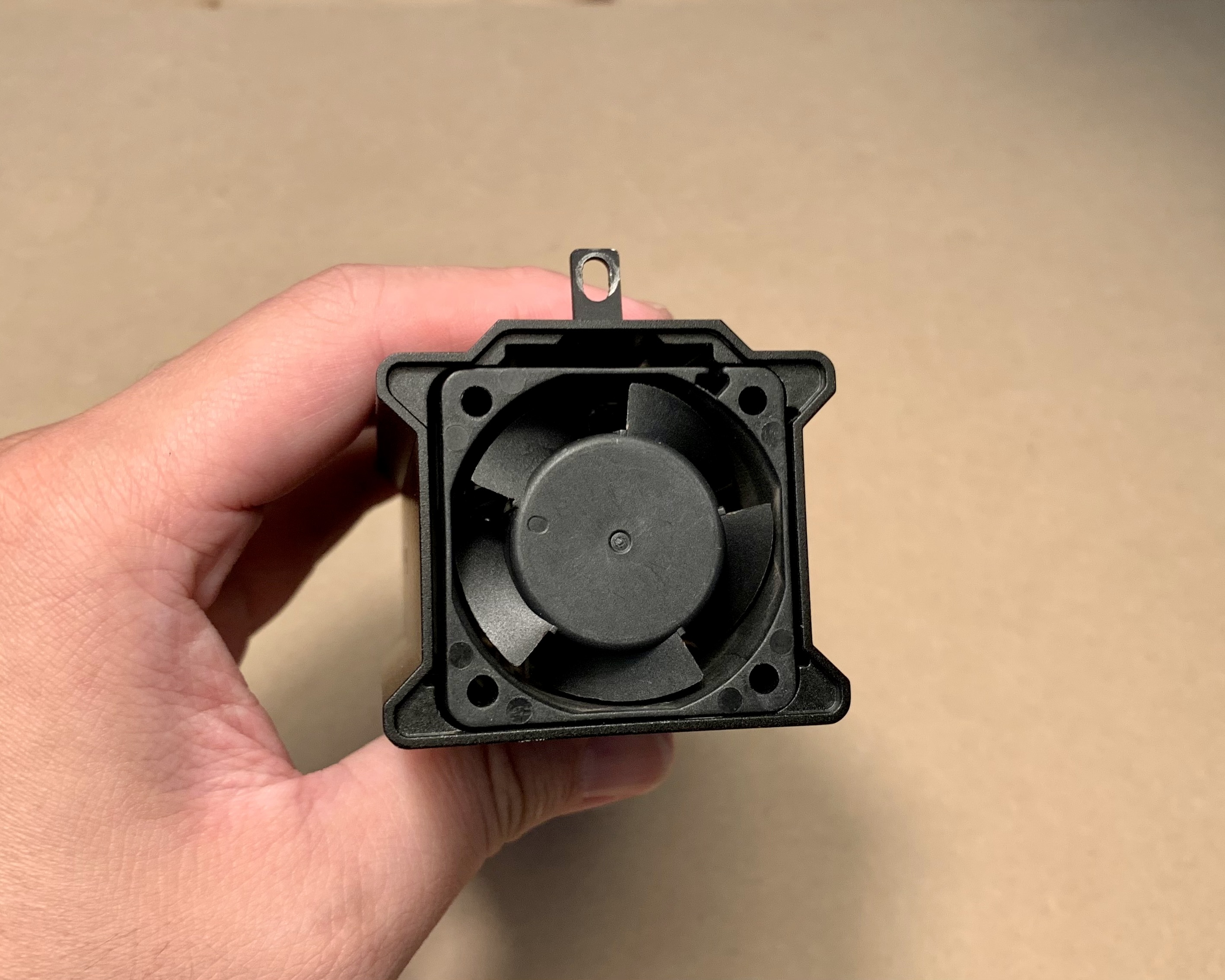

4. Installera fläkten och observera kabeln och riktningen. (Etiketten ska vara vänd nedåt.) Var försiktig när du hanterar fläkten så att du inte klämmer kablarna och orsakar skador.

B. Rengöring av fokuslins

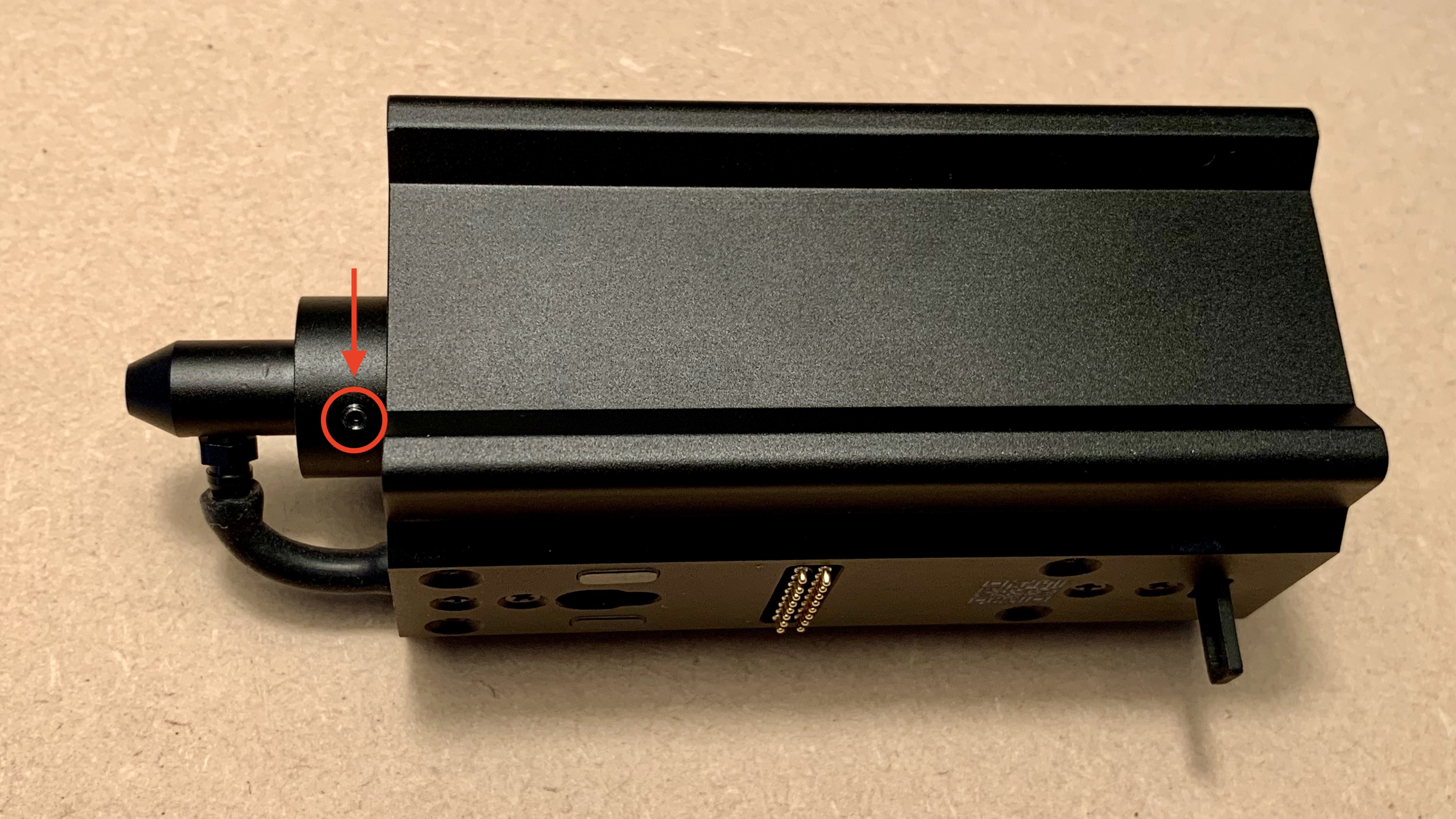

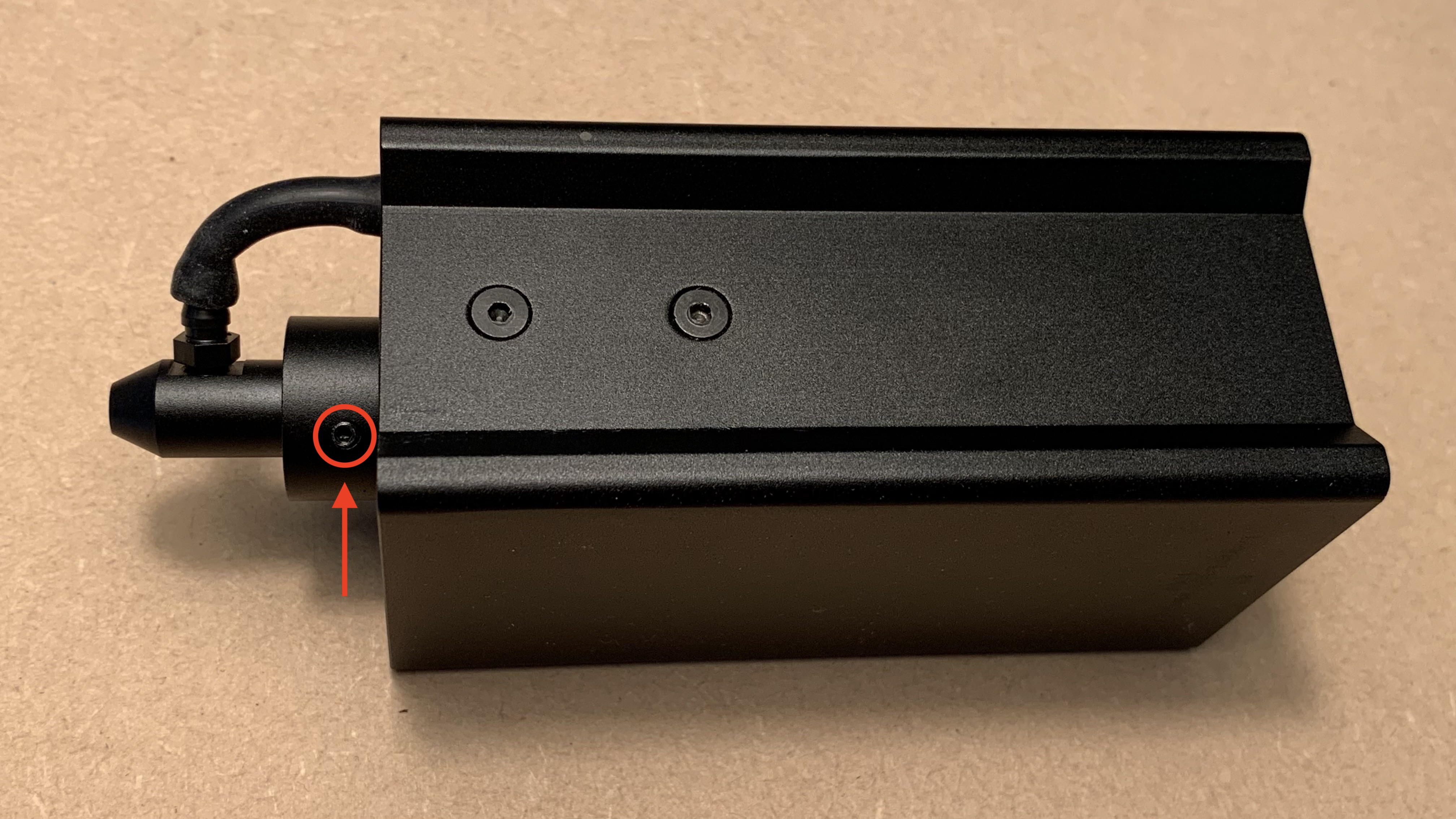

1. Använd 1.5mm insexnyckel för att ta bort de två skruvarna på munstycket.

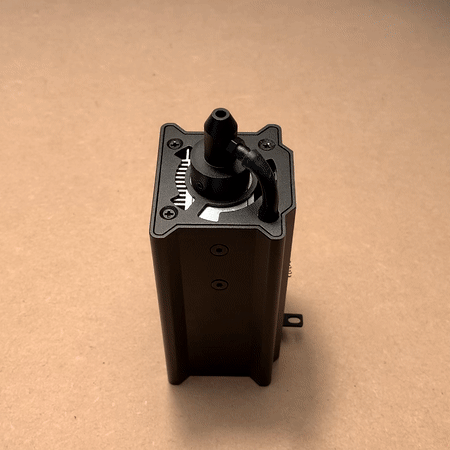

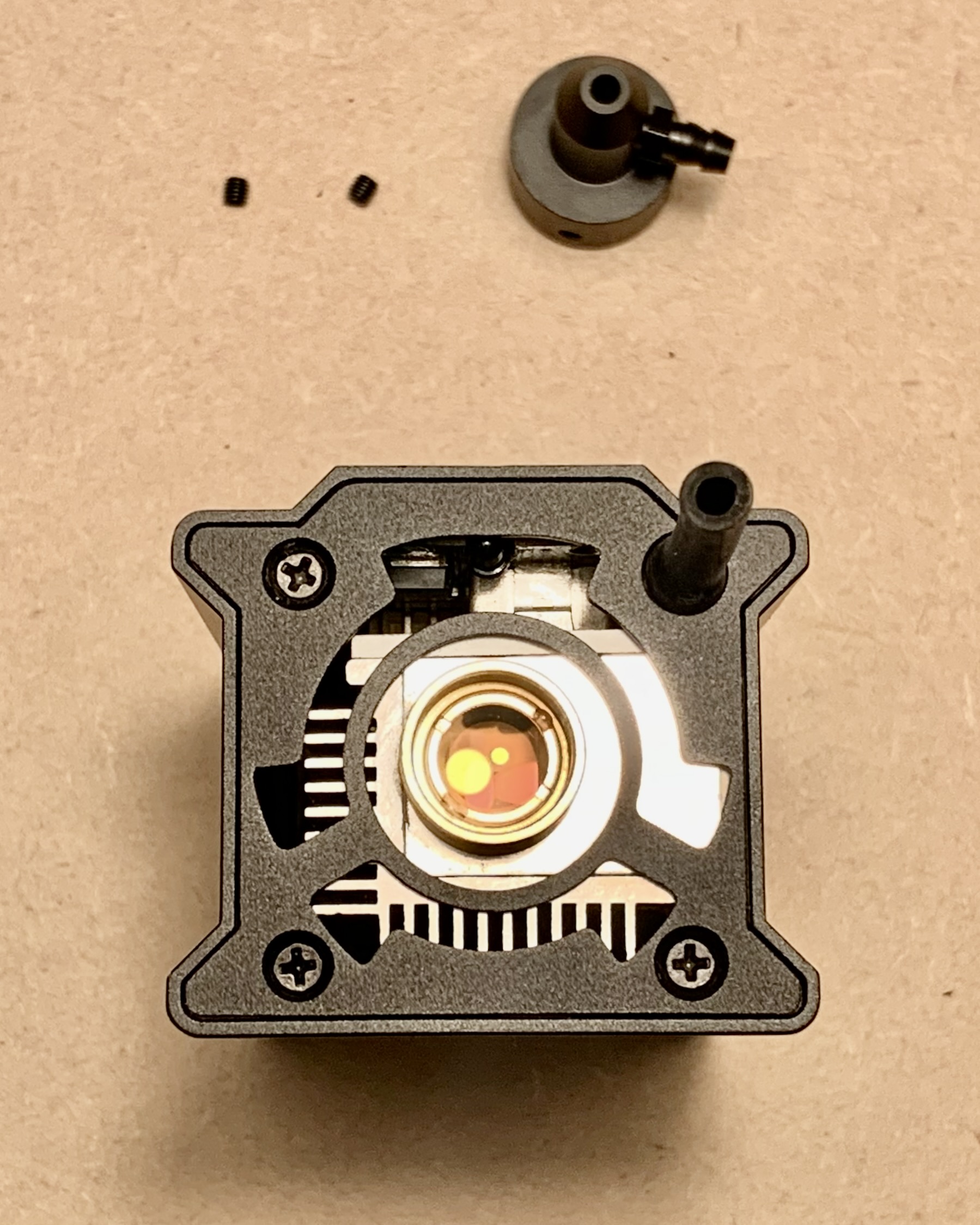

2. Ta bort luftslangen och munstycket.

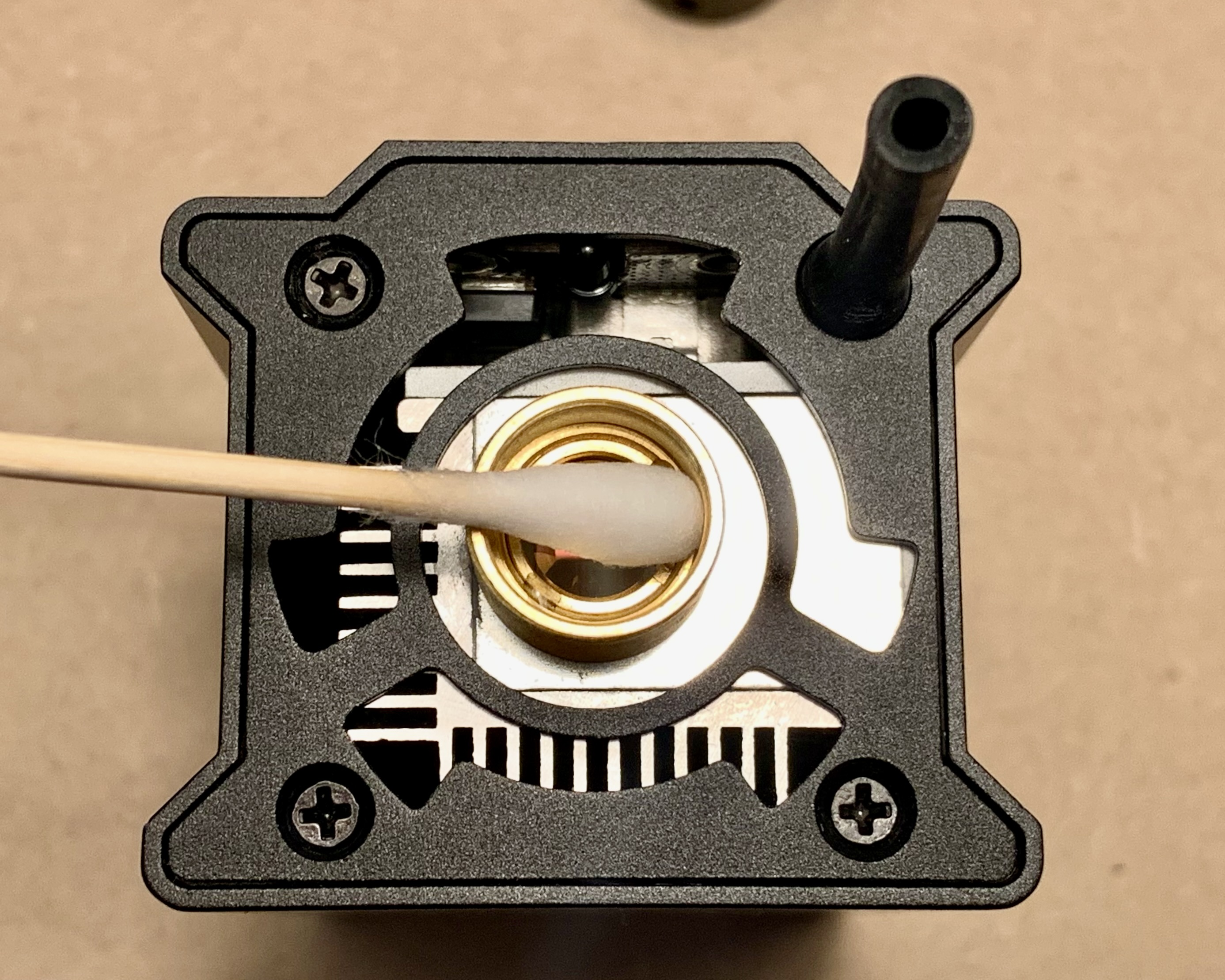

3. Använd en bomullspinne med en liten mängd alkohol för att rengöra fokuslinsen.


4. Sätt tillbaka luftslangen och munstycket.

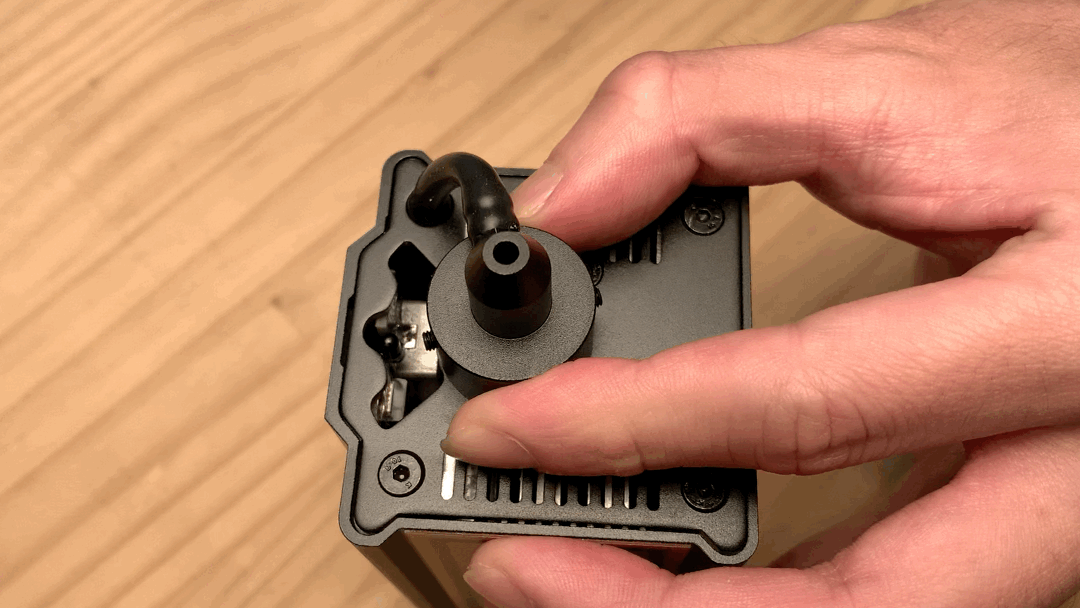

   ⚠︎ Observera: När du skruvar tillbaka skruven på munstycket, skruva tills det finns motstånd och munstycket inte sitter löst, som visas i videon nedan. Använd inte för mycket kraft för att undvika skador på munstycket.

C. Rengöring av Pogo-stift

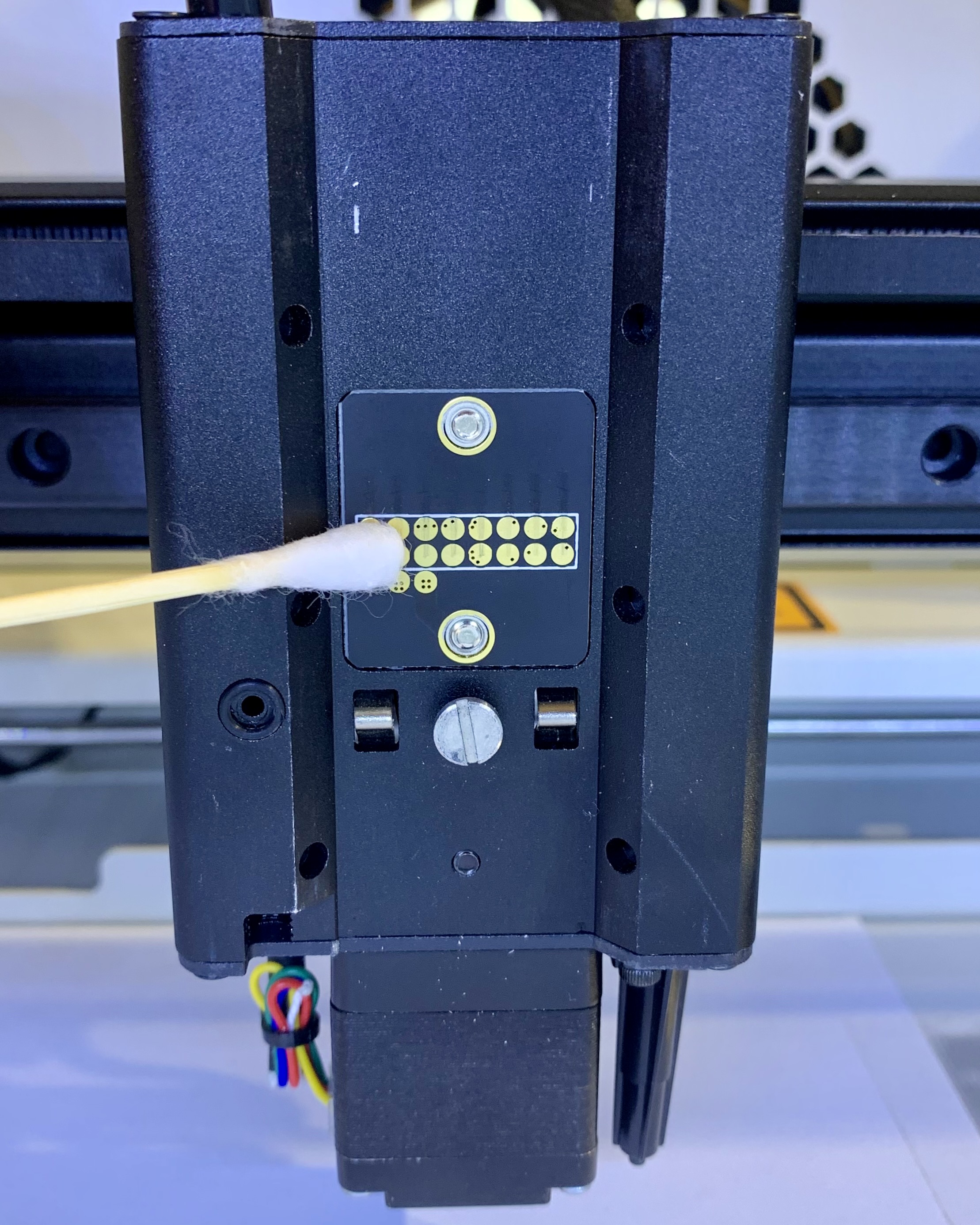

Använd en bomullspinne med en liten mängd alkohol för att rengöra Pogo-stiftet på moduladaptern.
