HEXA - Byte av lådsensor

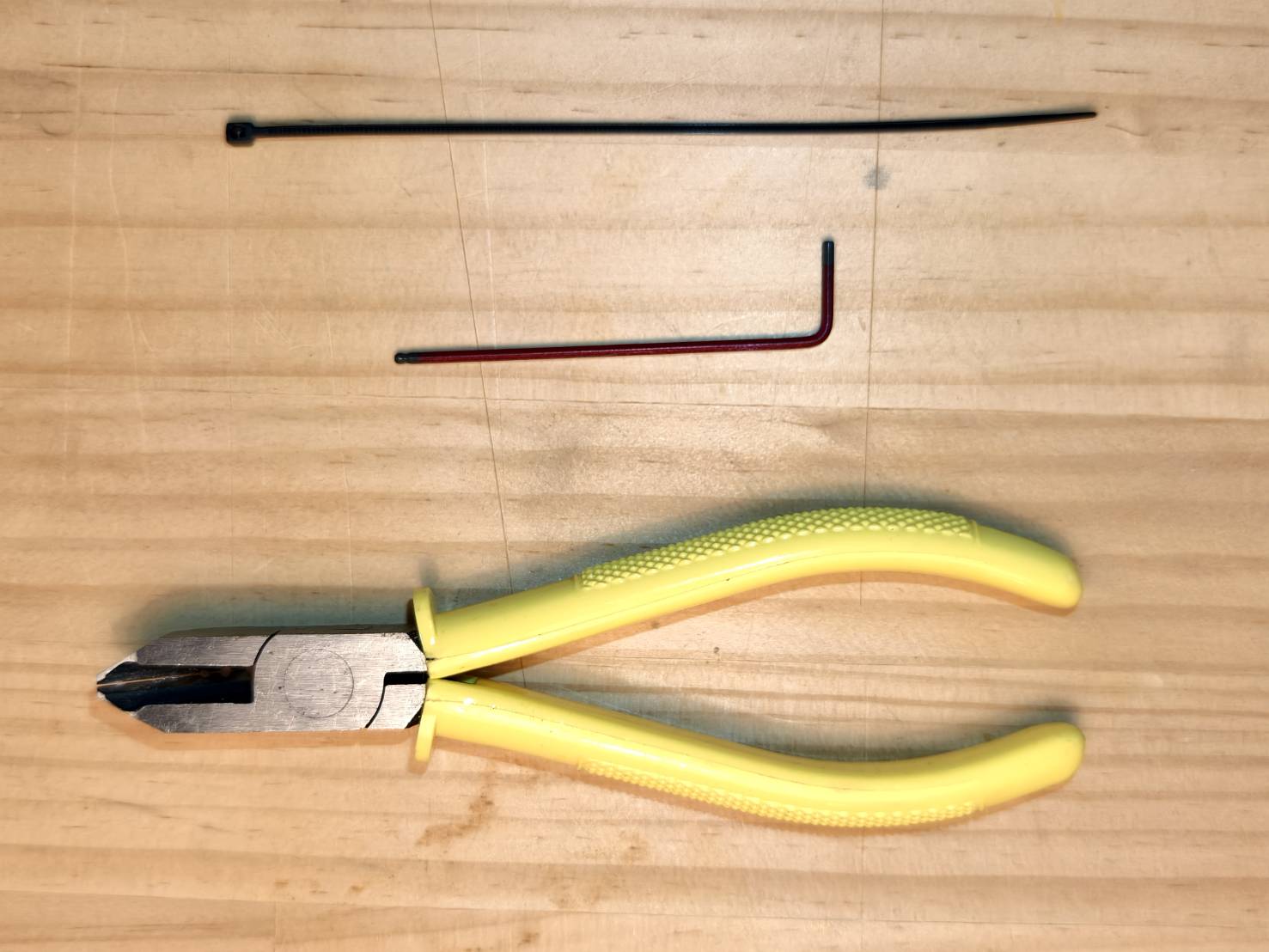

Verktyg

• 2mm insexnyckel
• avbitartång eller sax
• Buntband

Steg 1

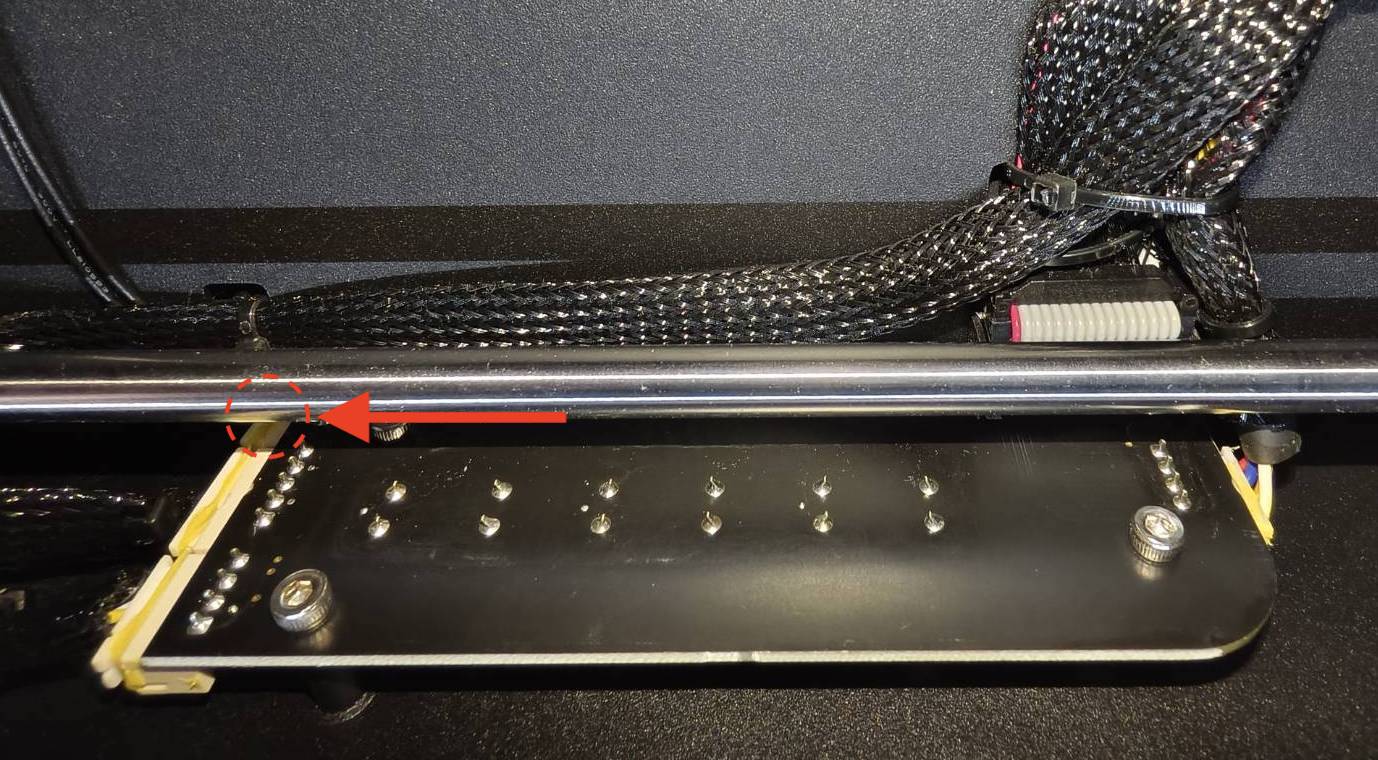

Koppla ur kabeln till lådsensorn från autofokusknappkortet.

Steg 2

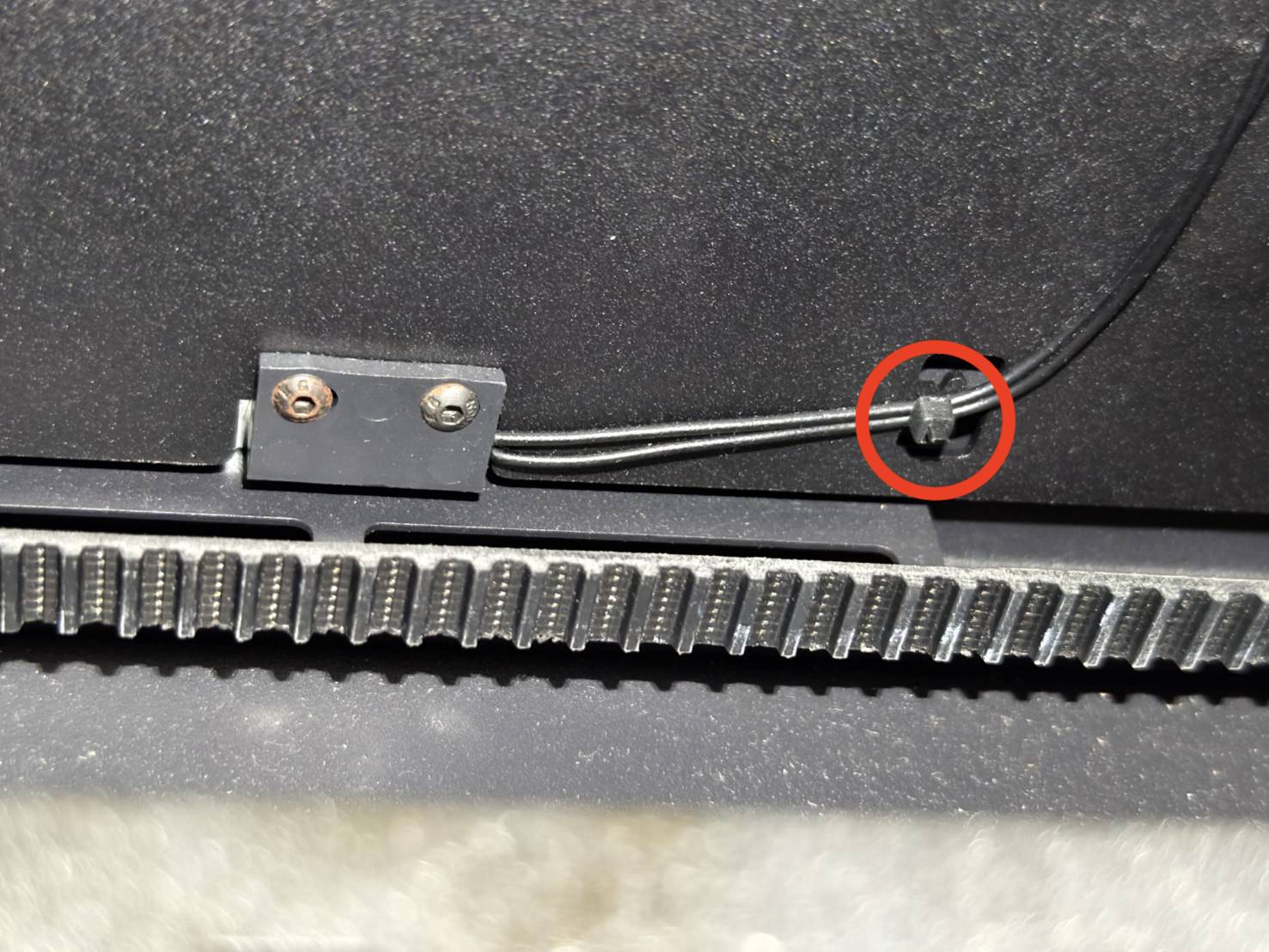

Klipp av buntbandet.

Steg 3

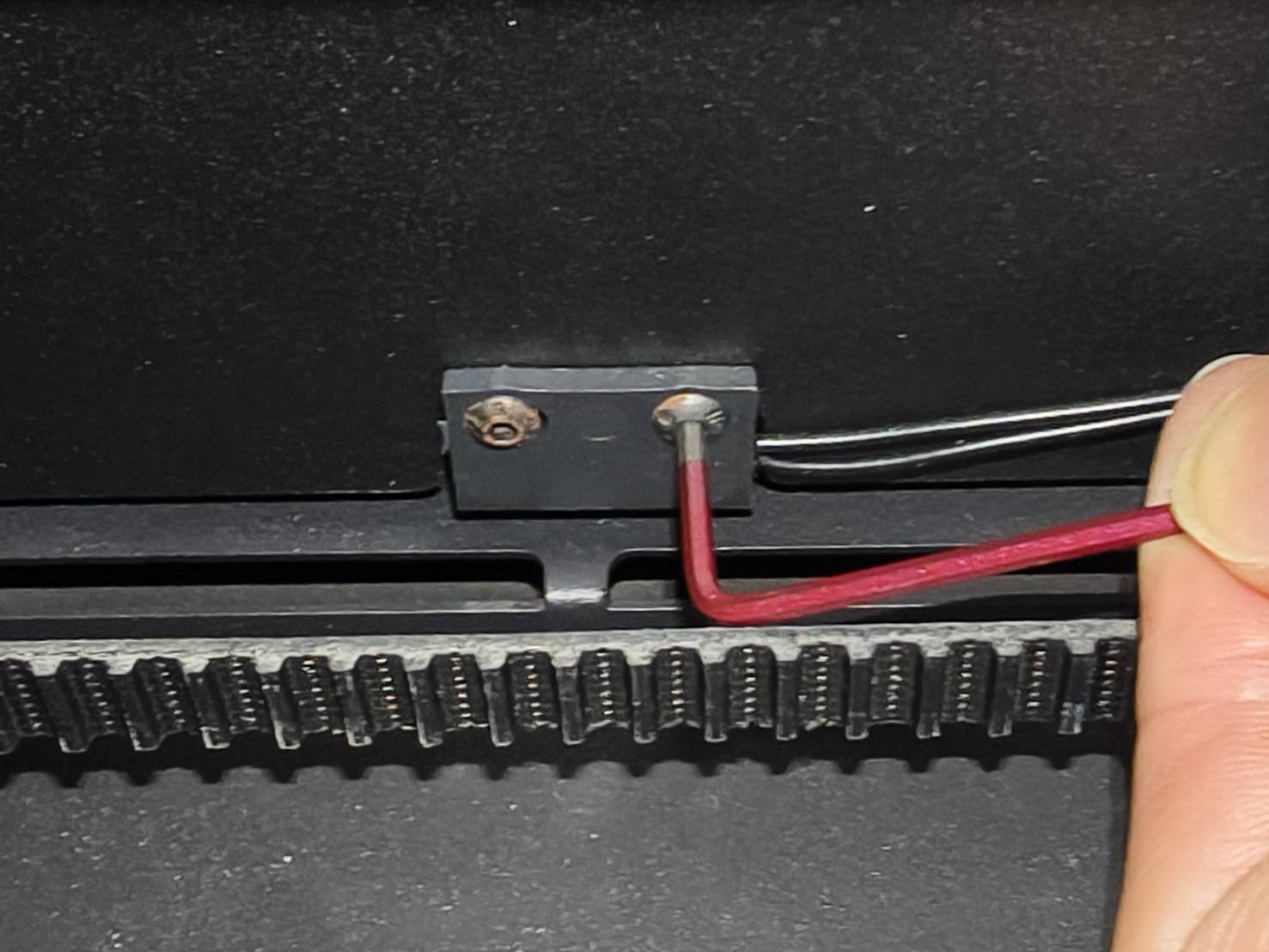

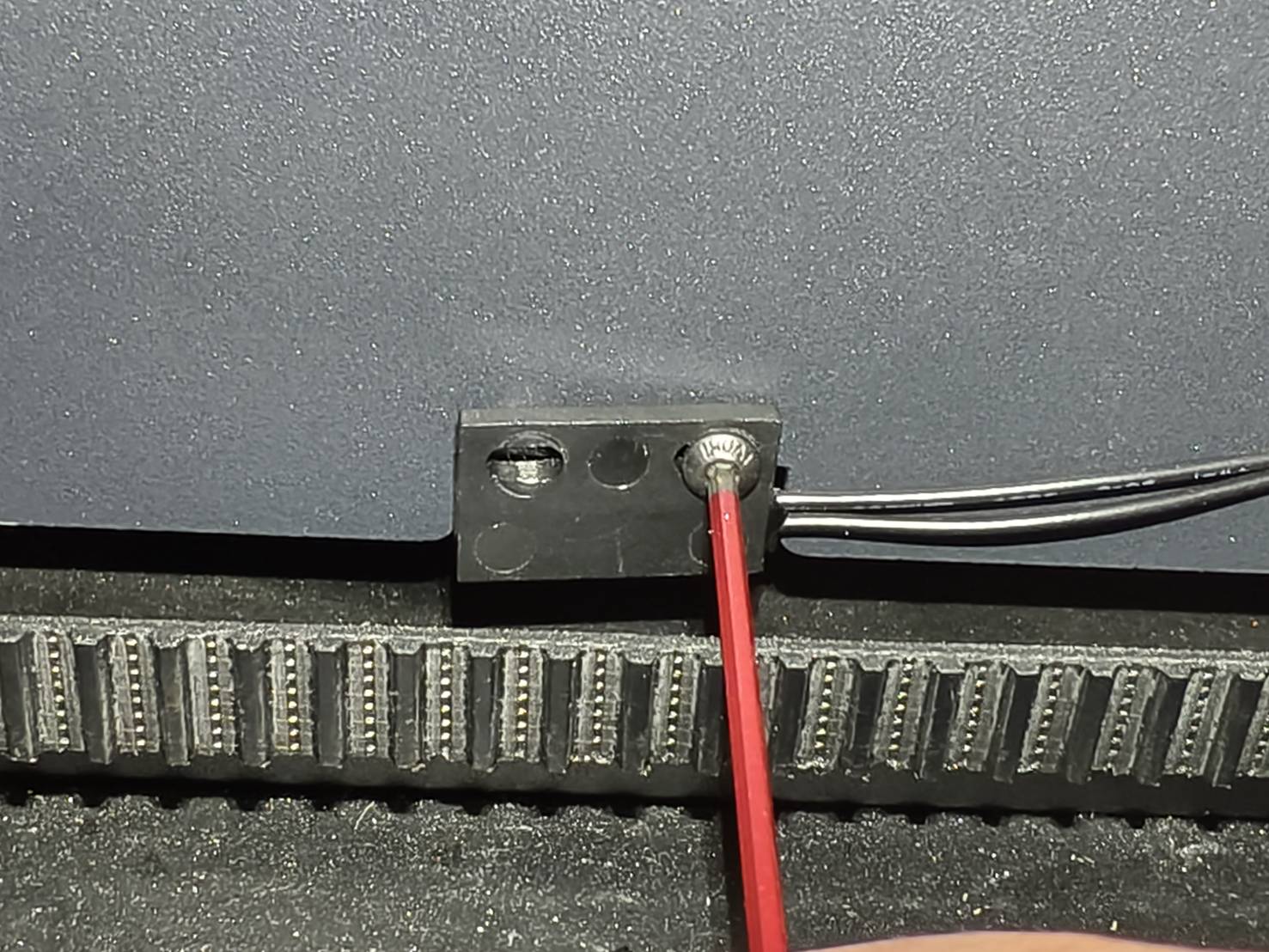

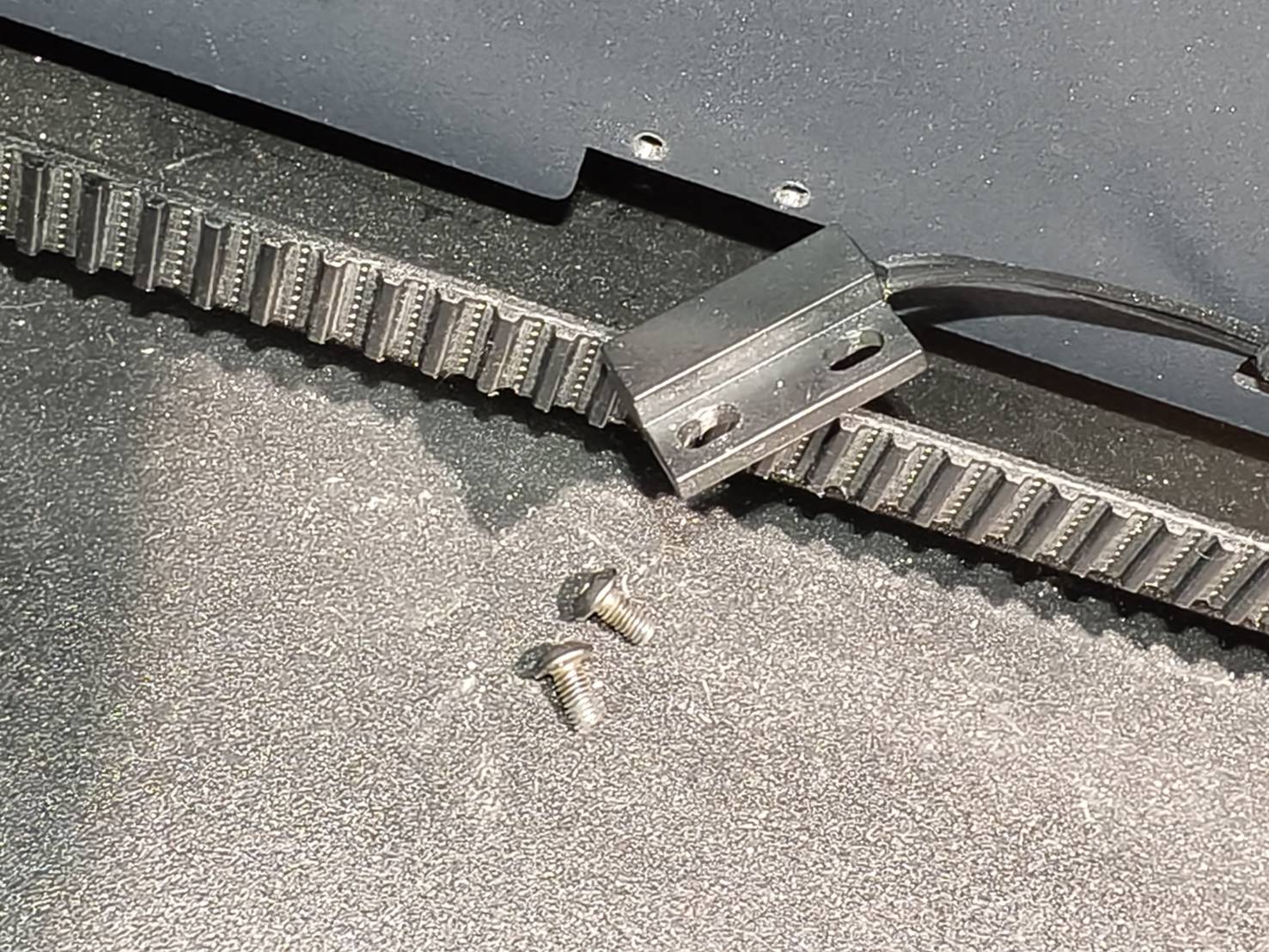

Skruva loss dessa två skruvar så kan lådsensorn tas bort helt.

Steg 4

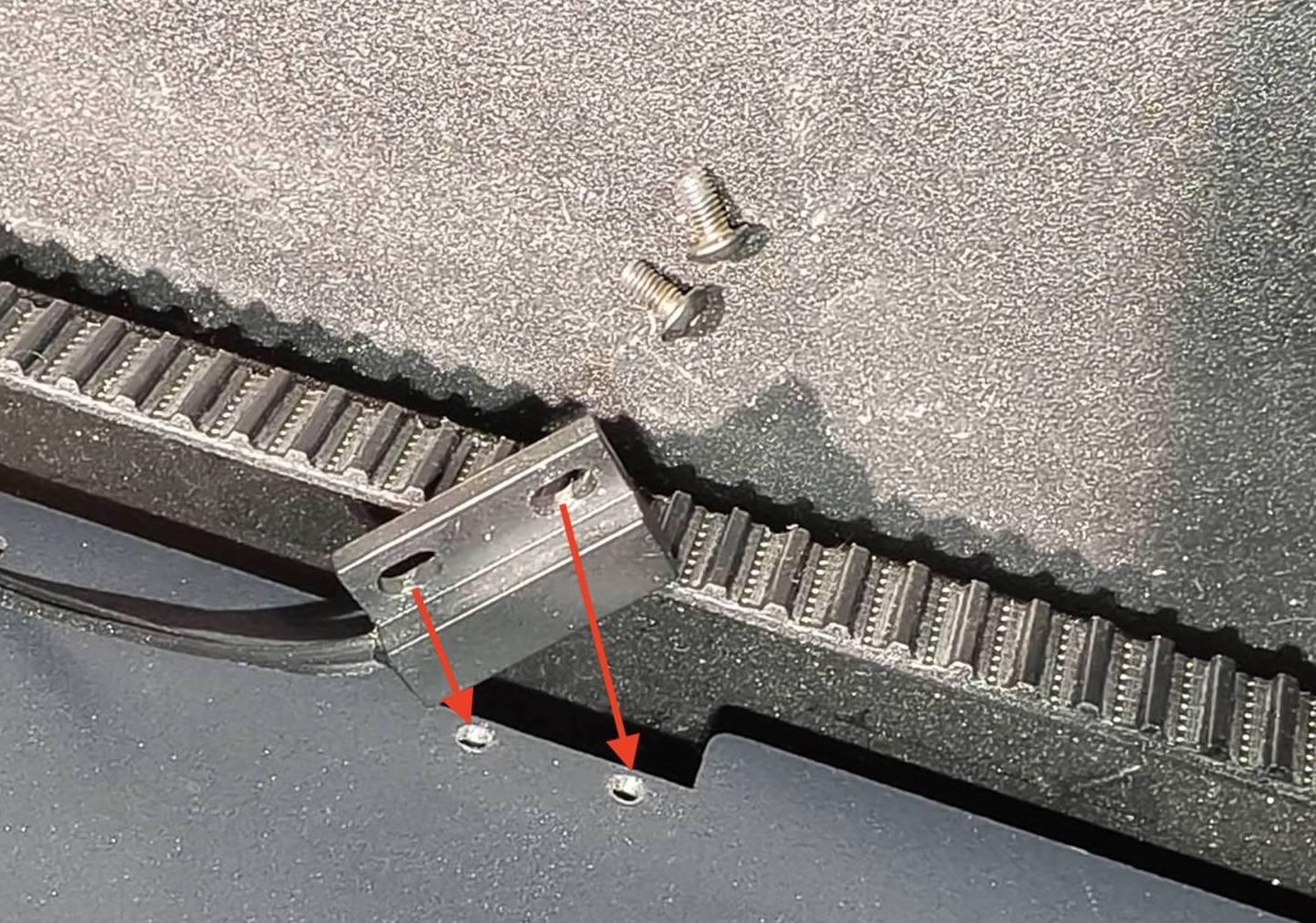

Fäst den nya sensorn på plats och se till att riktningen är densamma som på bilden nedan.

Steg 5

Anslut kabeln till lådsensorn på autofokusknappkortet.

Steg 6

Använd ett buntband för att fästa kabeln.
