HEXA - Byte av rund brytare (silverfärg)

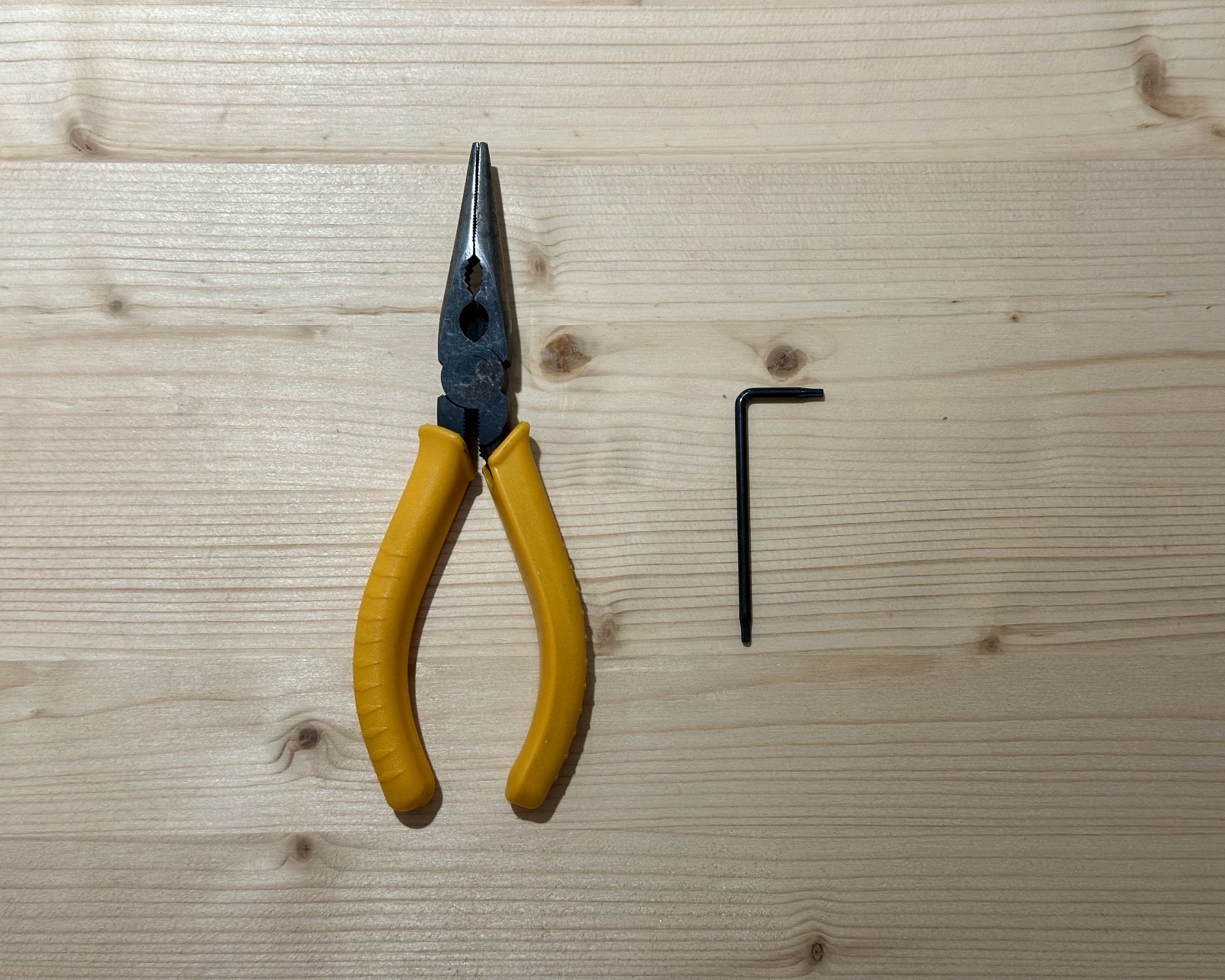

Verktyg

Steg 1

Stäng av maskinen och avlägsna de åtta skruvarna på sidopanelen.

Steg 2

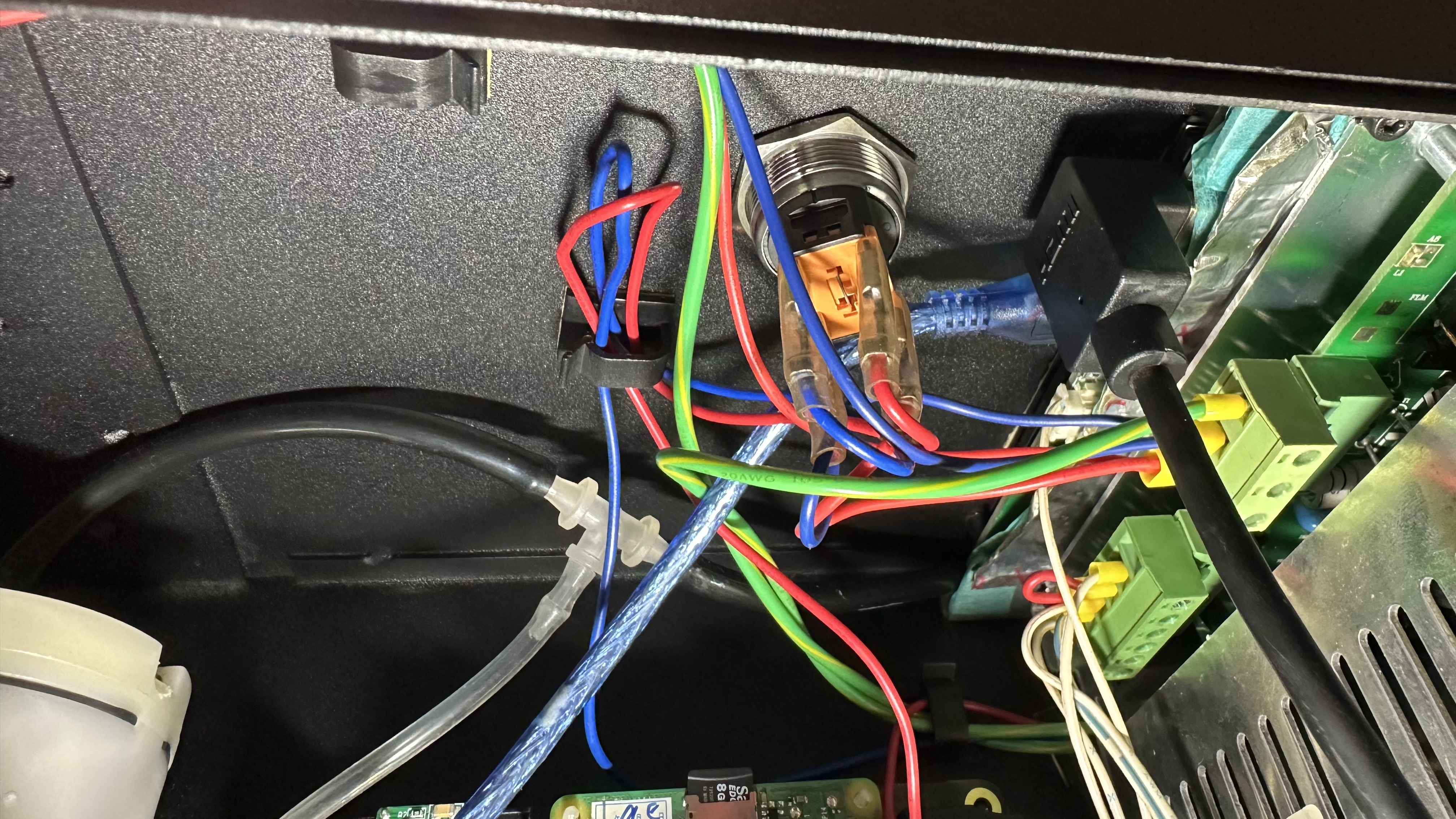

Ta ett foto av kablarna på strömbrytaren för att kunna kontrollera placeringen senare.

Steg 3

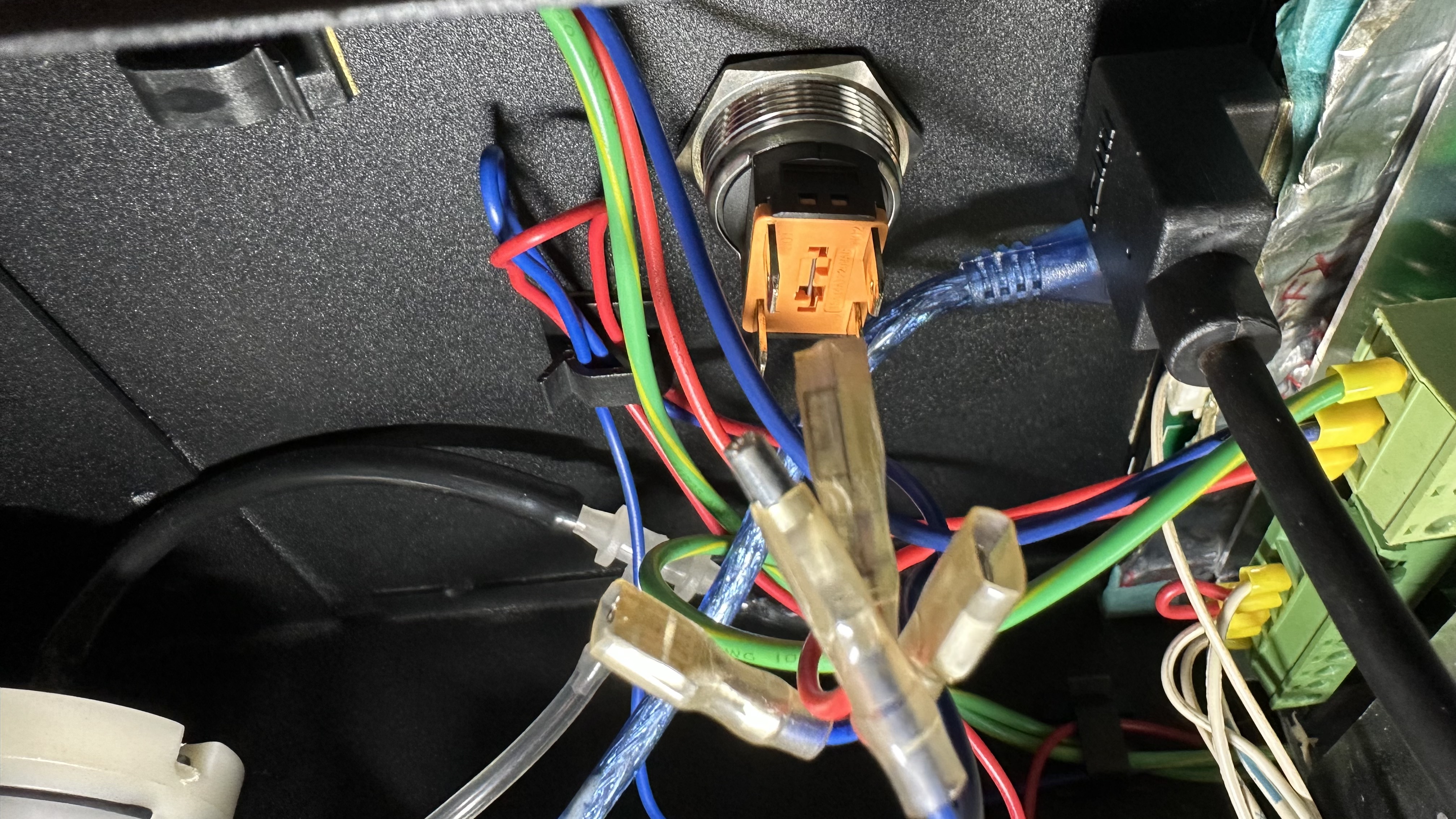

Koppla bort kablarna.

Steg 4

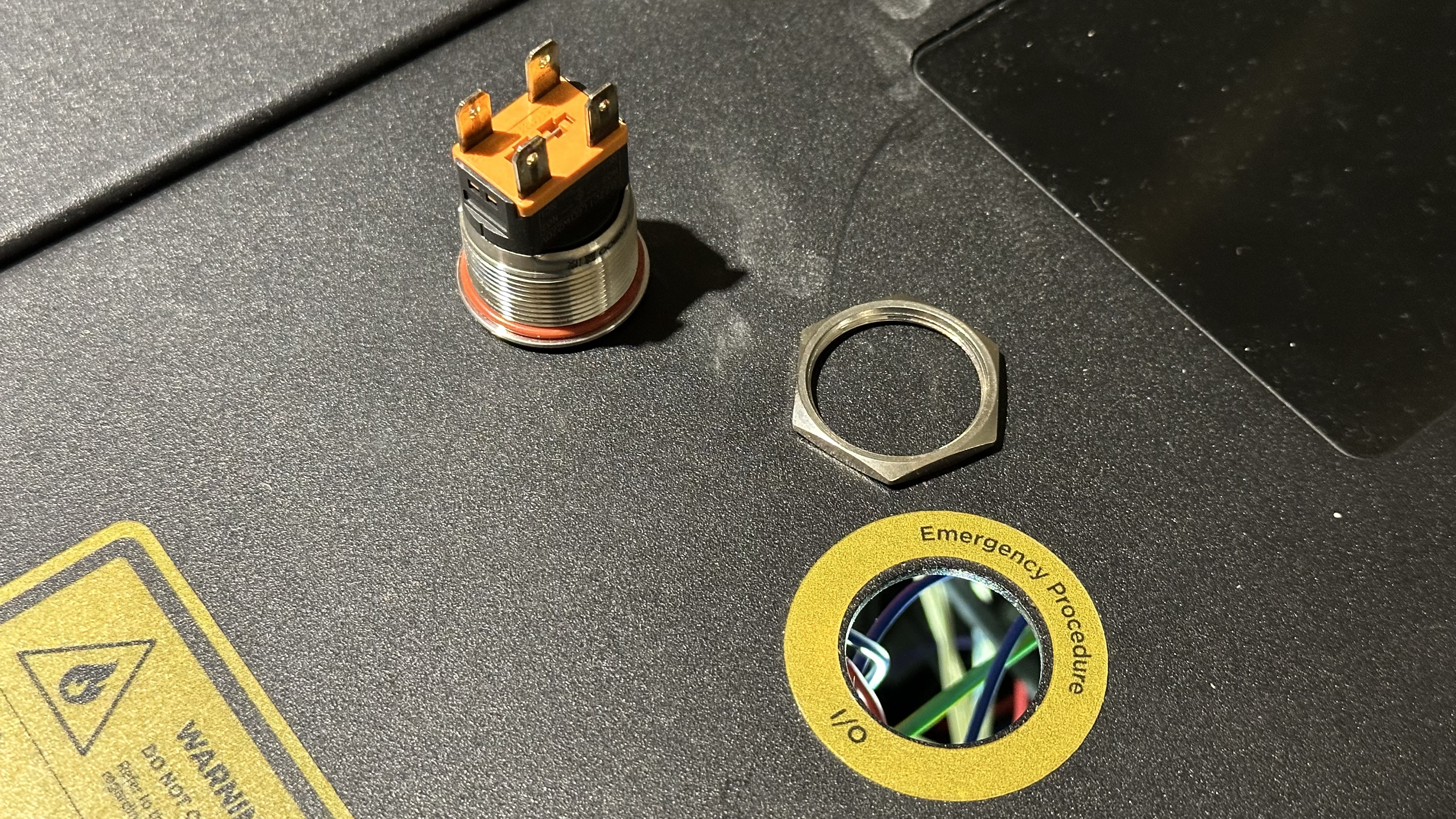

Avlägsna den runda strömbrytaren genom att skruva loss muttern som håller den på plats.

Steg 5

Montera den nya runda strömbrytaren genom att skruva fast muttern som håller den på plats.

Steg 6

Anslut kablarna till strömbrytarens stift.

Säkerställ att samma färger är på samma sidor (endast vänster och höger).

Korrekt exempel	Felaktiga exempel

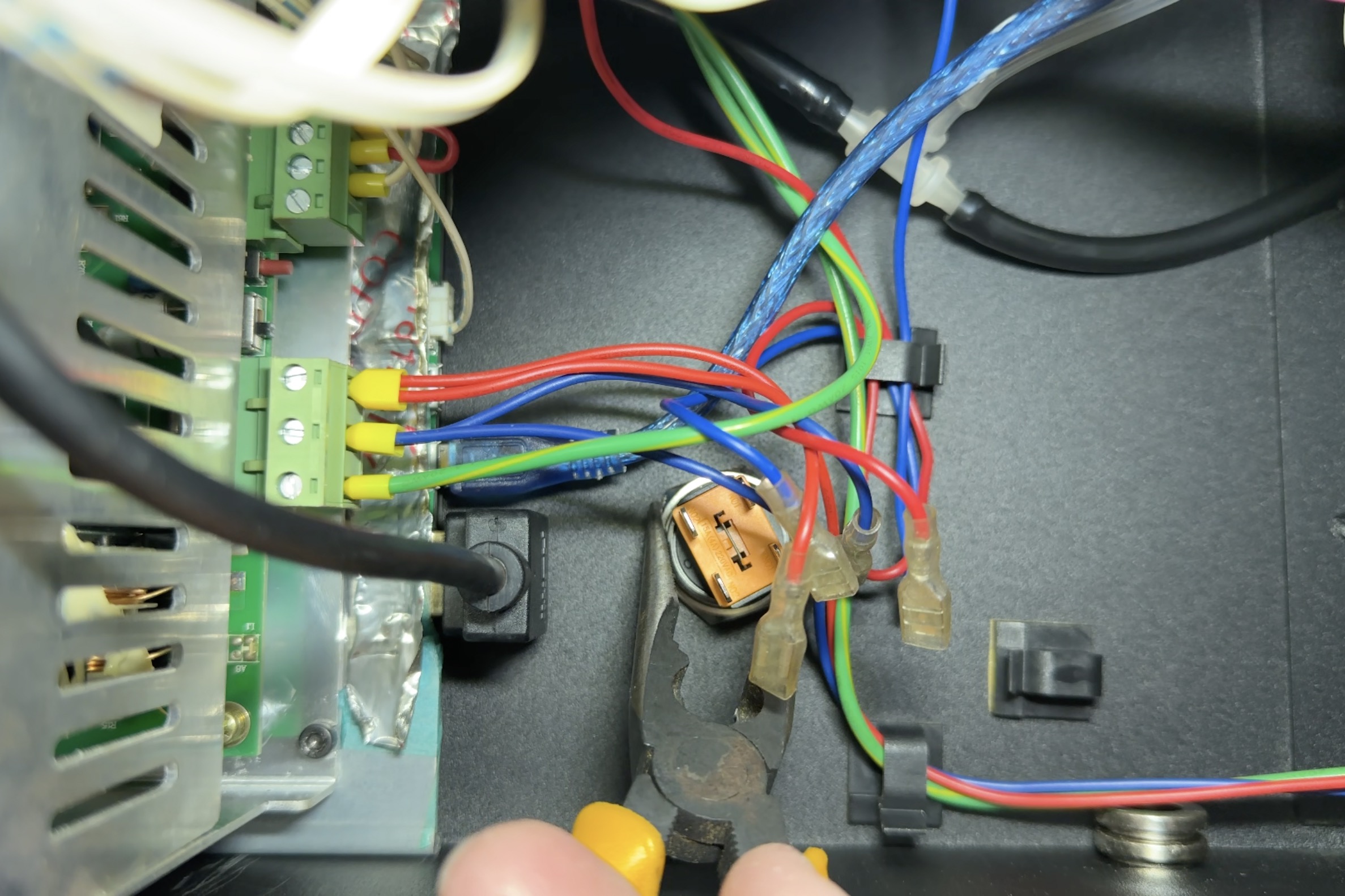

Efter anslutning och kontroll av att färgernas positioner är korrekta, använd tången för att fästa kablarna ordentligt.

Steg 7

Stäng sidoluckan och dra åt skruven.
