5-11 雷射管不出光

雷射無法出光的原因可能有許多成因，雷射管性能下降、雷射電源（Laser PSU）損壞或系統故障等原因都可能造成，請依照以下步驟嘗試排除問題。

---

可能原因

系統故障(重新更新韌體、恢復原廠設定或重新燒錄 RK 板) 光路(OPA)歪斜 軟體內參數設定錯誤 雷射管耗弱 雷射電源供應器(Laser PSU)故障 門感應器故障(可能性較低) 後蓋感應器故障(可能性較低) 後方工作 LED 燈故障(可能性較低)

---



工具

十字螺絲起子 雙面膠帶 筆或鉛筆(選用 - 視測試結果而定) 磁鐵 x2(選用) 橡膠手套(選用 - 視測試結果而定)

---



步驟 1

請觀看下方影片,確認症狀是否與您的機器相似。
(如果機器運作時沒有雷射輸出並發出巨大的爆裂聲，
表示雷射管已損壞。)

請確認您的情況並採取以下行動：

是的，我的機器有類似的症狀或聲音 >> 立即停止使用機器並 聯絡客服  可能原因： 雷射管已損壞，必須更換。

否，我的機器沒有爆裂聲 >> 步驟 1.1

---

步驟 1.1

請檢查您的情況是否符合以下描述。

• 在約 10% 的低功率下沒有雷射輸出。





• 在低功率下，雷射輸出過強。（雕刻結果太深或變成切割等）



請確認您的情況並採取以下行動：

是的，我的機器有上述其中一種情況 >> 功率曲線調整 >> 調整後，如果問題仍然存在，請繼續 步驟 2

否，我的機器沒有上述情況 >> 步驟 2

---



步驟 2

確認軟體中的功率和速度設定是否正確。



請確認您的情況並採取以下行動：

是的，設定正確 >> 步驟 2.1

否，設定不正確 >> 變更設定 >> 變更設定後，若問題仍然存在，請前往 步驟 2.1

---



步驟 2.1

將功率設定加倍，啟動任務，並觀察雷射是否輸出。
（例如，若您的功率原本為 15%，請將其提高到 30% 並啟動任務。）



請確認您的情況並採取以下行動：

是的，雷射有輸出 >> 您的機器仍可正常運作 建議：在每個任務中提高功率並降低速度，直到雷射管完全衰退 可能原因： 您的雷射管已經稍微衰退

不，雷射沒有輸出 >> 步驟 3

---



步驟 3

關閉機器。
打開後蓋，在第一面反射鏡上貼上一片新的雙面膠帶。
貼上膠帶後，請前往 步驟 3.1.

• 使用螺絲起子鬆開機器背面的螺絲，然後即可打開後蓋。



• 將膠帶貼在紅光發射器上，使其與光束呈 90 度角。



• 關閉後蓋。


---

步驟 3.1

進行 5 次脈衝，檢查膠帶上是否有燒痕。
（請參考 範例 來判斷膠帶的測試結果。）

A. 開啟機器。
B. 關閉機蓋。
C. 進入維護模式，等待歸位程序完成。
     （確保機蓋、後蓋和底部圖示都已關閉，否則您將無法進行脈衝。）
D. 找到脈衝按鈕。
E. 按一下 = 一次脈衝，按兩下 = 兩次脈衝，依此類推。
F. 檢查膠帶
⚠︎ 請務必在機蓋關閉時進行脈衝。




膠帶測試結果範例

良好範例 - 圓形且清晰	不良範例 - 微弱、中空或不規則



請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 雷射輸出正常 >> 請 檢查 OPA

有燒灼痕跡，但效果不佳 >> 步驟 3.2

完全沒有燒灼痕跡 >> 步驟 3.2

---

步驟 3.2

• 如圖所示，在紅光發射器上使用新的膠帶 步驟 3.



• 為了安全起見，請將功率設定為 0%，以確保測試過程中不會產生雷射脈衝。






• 門感應器內嵌於機箱 LED 燈中。請觀看下方影片以找到它。
  （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）



• 門感應器會有 兩個紅色 LED 燈，且它們會持續亮著.
  （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）





• 將錐形墊片（磁鐵）靠近兩個 LED 燈。燈光應該會「將錐形間隔物（磁鐵）靠近兩個 LED 燈。當感應到磁鐵時，燈光應該會「更亮」。當兩個 LED 同時偵測到磁鐵時，關門信號將傳送至系統，面板上的圖示將會改變。
  （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）




• 放置好磁鐵後，請關上門。




• 將功率設定調回 100%，確認圖示為關閉狀態，
  然後 進行 5 次脈衝。（請參閱 範例 來判斷膠帶的測試結果。）




請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 聯繫客服 可能原因： 門感應器故障。 門上的磁鐵強度不足。（可能性較低）

有燒灼痕跡，但效果不佳 >> 步驟 3.3

完全沒有燒灼痕跡 >> 步驟 3.3

---



步驟 3.3

• 如圖所示，在紅光發射器上使用新的膠帶 步驟 3.



• 為了安全起見，請將功率設定為 0%，以確保測試過程中不會產生雷射脈衝。






• 打開後蓋，找到後蓋感應器。



• 後蓋感應器會有 兩個紅色 LED 燈，且它們會持續亮著.


• 將兩個外部磁鐵分別靠近兩個 LED 燈。當感應器偵測到磁鐵時，燈應該會「將錐形間隔物（磁鐵）靠近兩個 LED 燈。當感應到磁鐵時，燈光應該會「更亮」」。當兩個 LED 同時偵測到磁鐵時，系統將收到關門信號，面板上的圖示將會改變。




• 放置磁鐵後，關上後蓋。




• 將功率設定調回 100%，確認圖示為關閉狀態，
  然後 進行 5 次脈衝。（請參閱 範例 來判斷膠帶的測試結果。）


請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 聯繫客服 可能原因： 後蓋感應器故障。 門上的磁鐵強度不足。（可能性較低）   後方工作 LED 燈故障。（可能性較低）

有燒灼痕跡，但效果不佳 >> 步驟 6

完全沒有燒灼痕跡 >> 步驟 4

---



步驟 4

• 關閉機器。
  鬆開螺絲，打開側蓋。

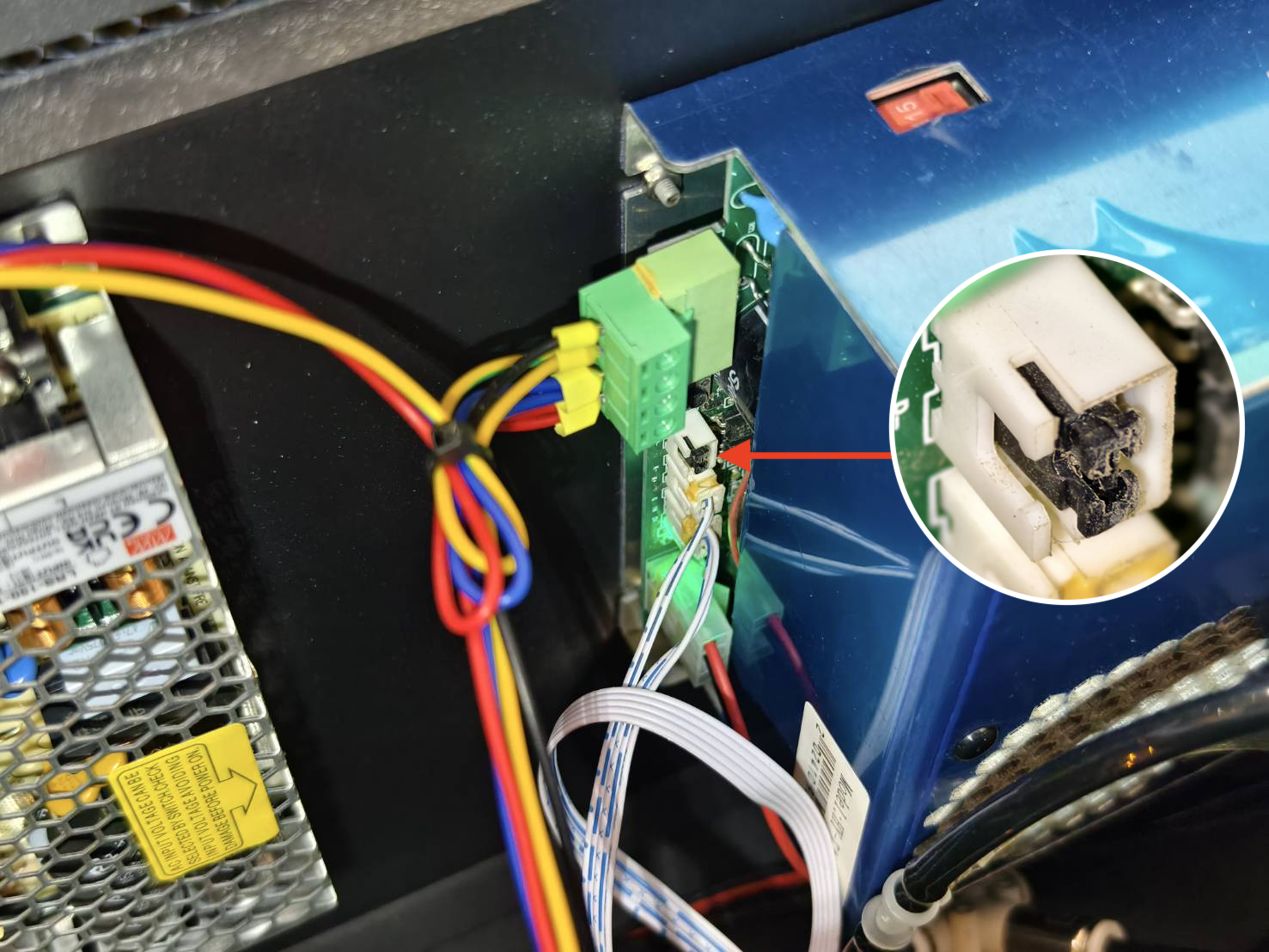

• 檢查電源供應器是否已安裝跳線。


請確認您的情況並採取以下行動：

是，已安裝跳線 >> 步驟 4.1

否，跳線遺失 >>  如果您要更換電源供應器，可以從舊的電源供應器上移除跳線並安裝到新的電源供應器上。（示範) 如果您的機器沒有跳線且您沒有備用品，請聯絡客戶服務.

---

步驟 4.1

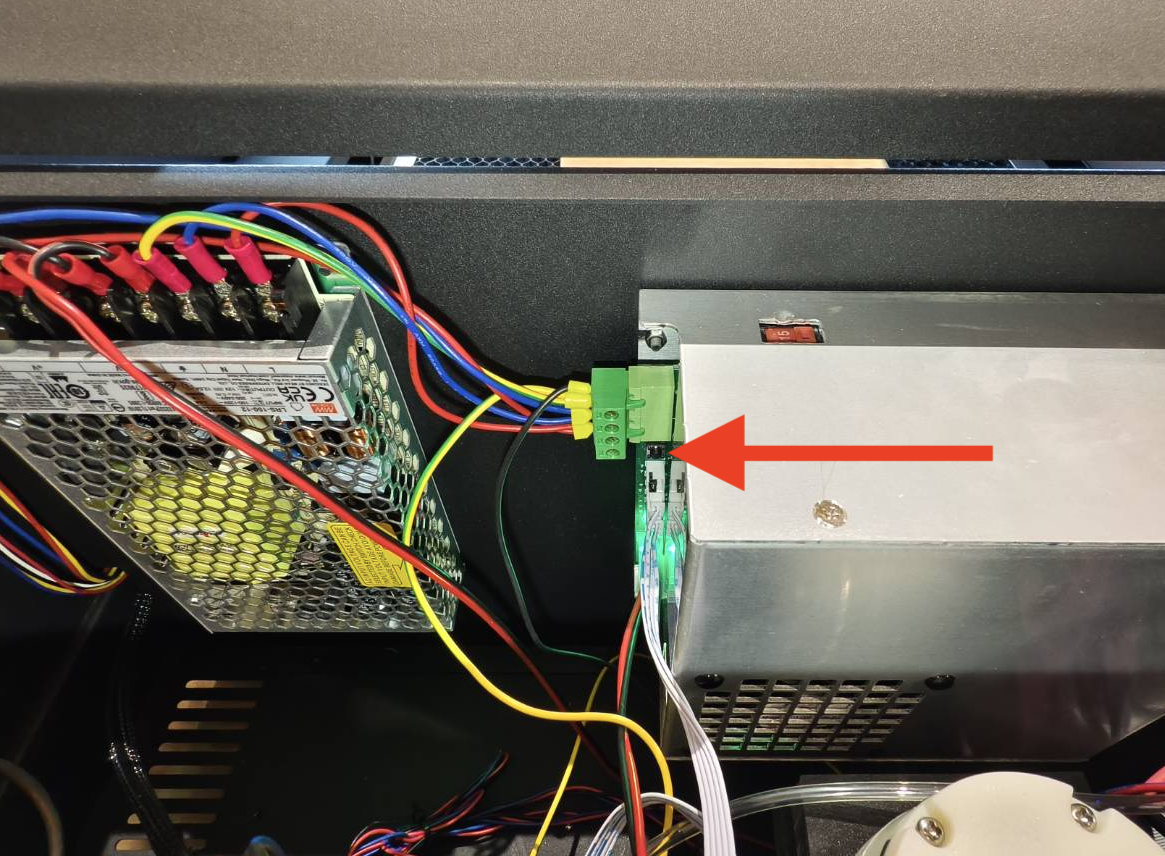

• 從雷射電源供應器上拔下雷射控制線。
  （如果您的電路板與圖片不同，請參考 示意圖 。）




• 拔下纜線後，請進行 步驟 4.2.

---



步驟 4.2

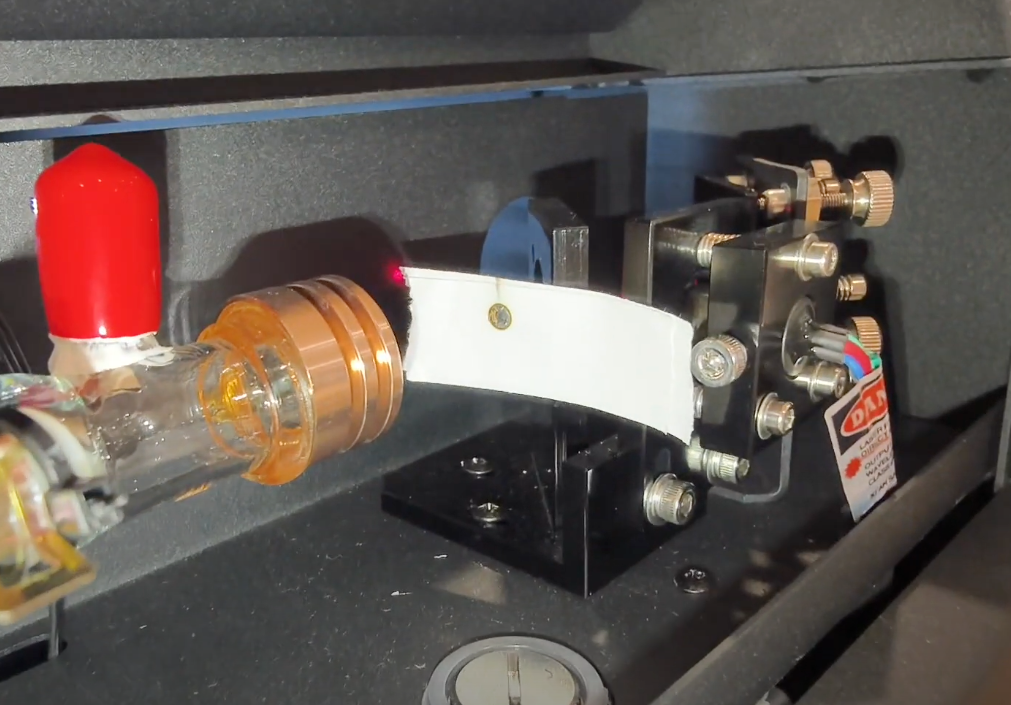

• 打開後蓋，在紅光發射器上貼上膠帶，使其與光束呈 90 度角。



• 關閉後蓋。


進行下一步操作前，請戴上橡膠手套。

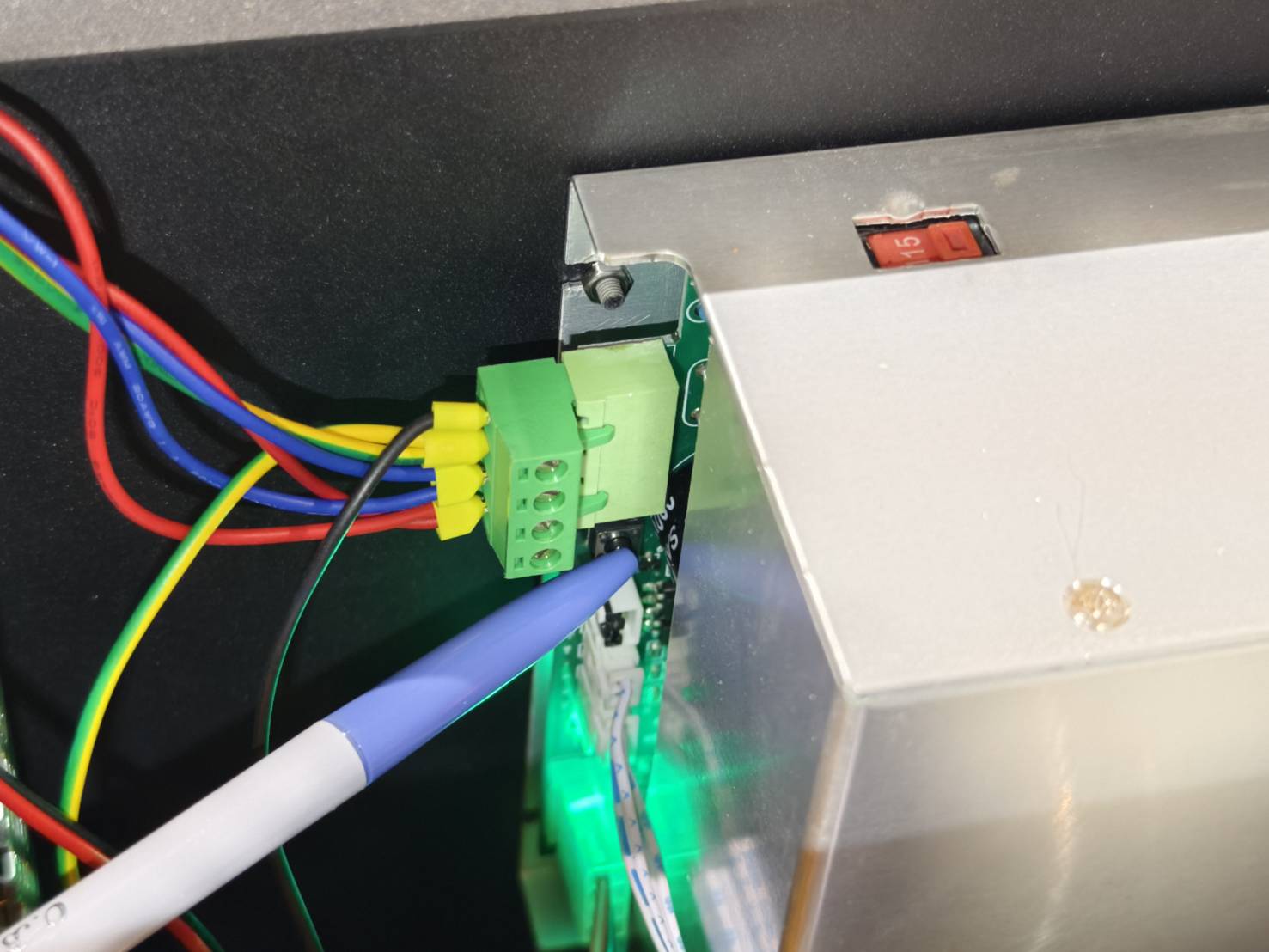

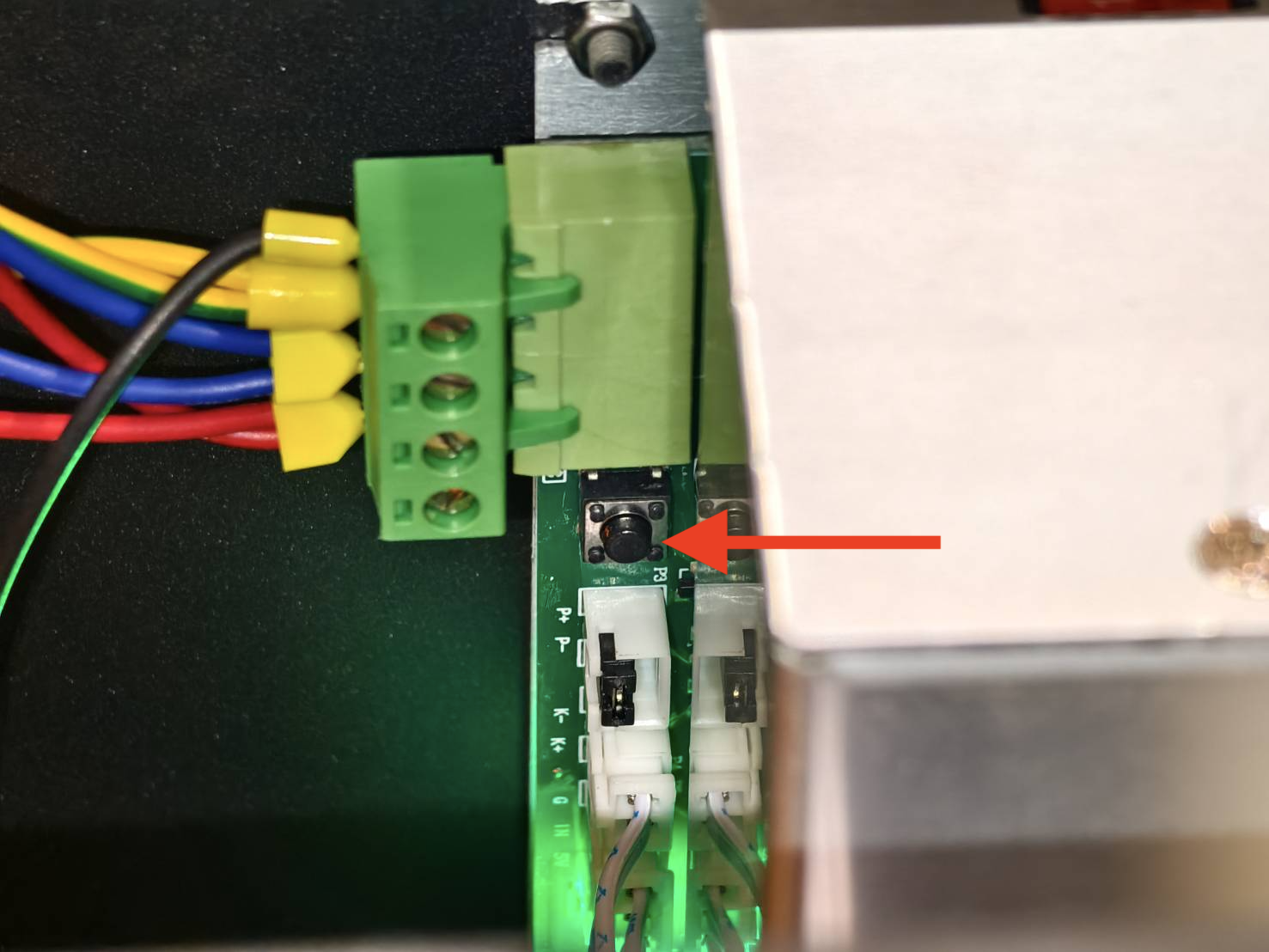

• 開啟機器。用筆或鉛筆按兩下雷射強制按鈕或按住 1-2 秒，檢查膠帶上是否有雷射輸出。
  （請參考 範例 來判斷膠帶的測試結果。）

• 檢查第一面反射鏡上的結果。
  （請參考 範例 來判斷膠帶的測試結果。）


請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 步驟 5

有燒灼痕跡，但效果不佳 >> 聯繫客服 可能原因： 您的雷射管已完全老化，需要更換。

完全沒有燒灼痕跡 >> 聯繫客服 可能原因： 雷射電源供應器（PSU）出現問題，需要更換 雷射管出現問題，需要更換

---



步驟 5

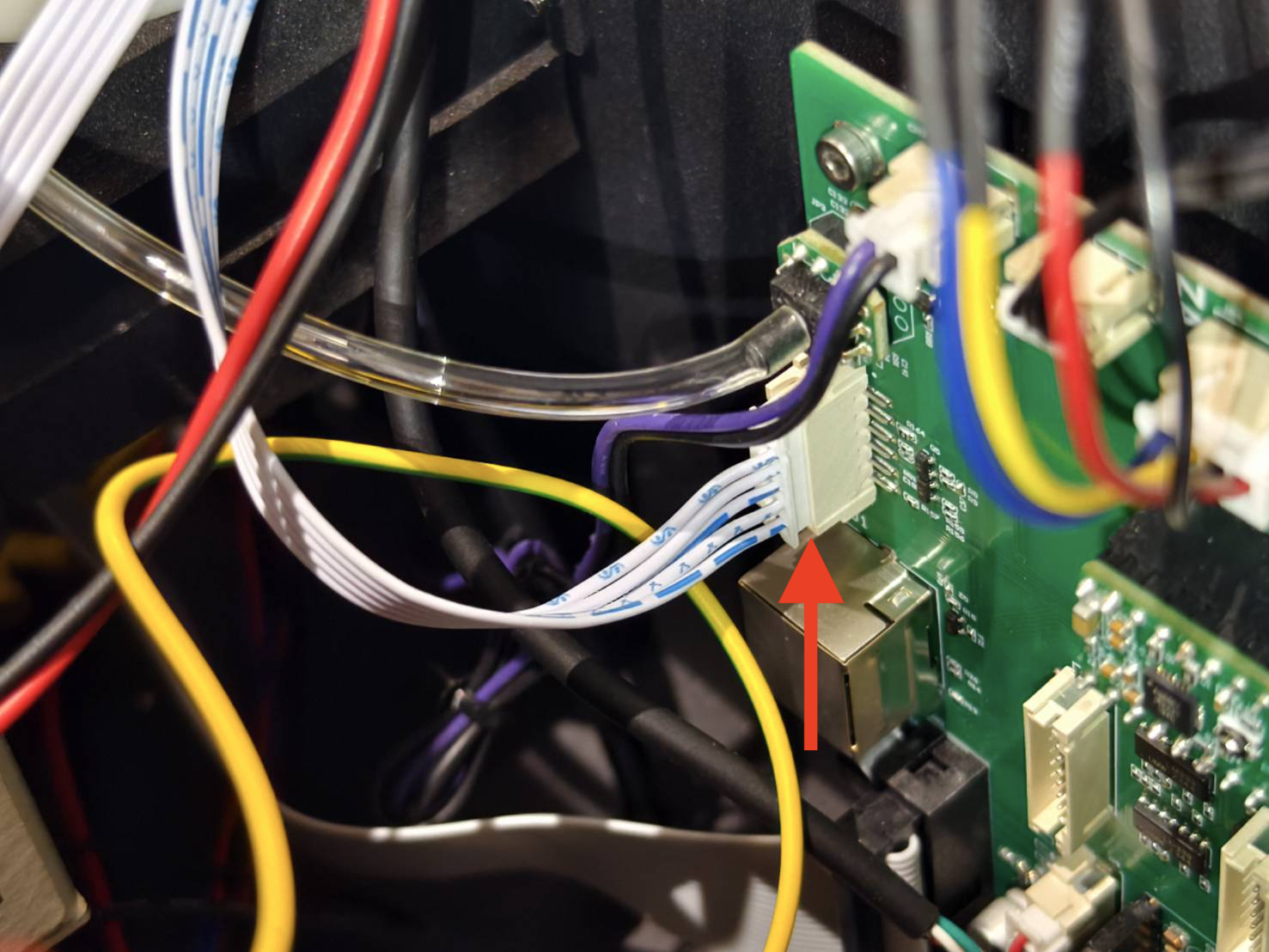

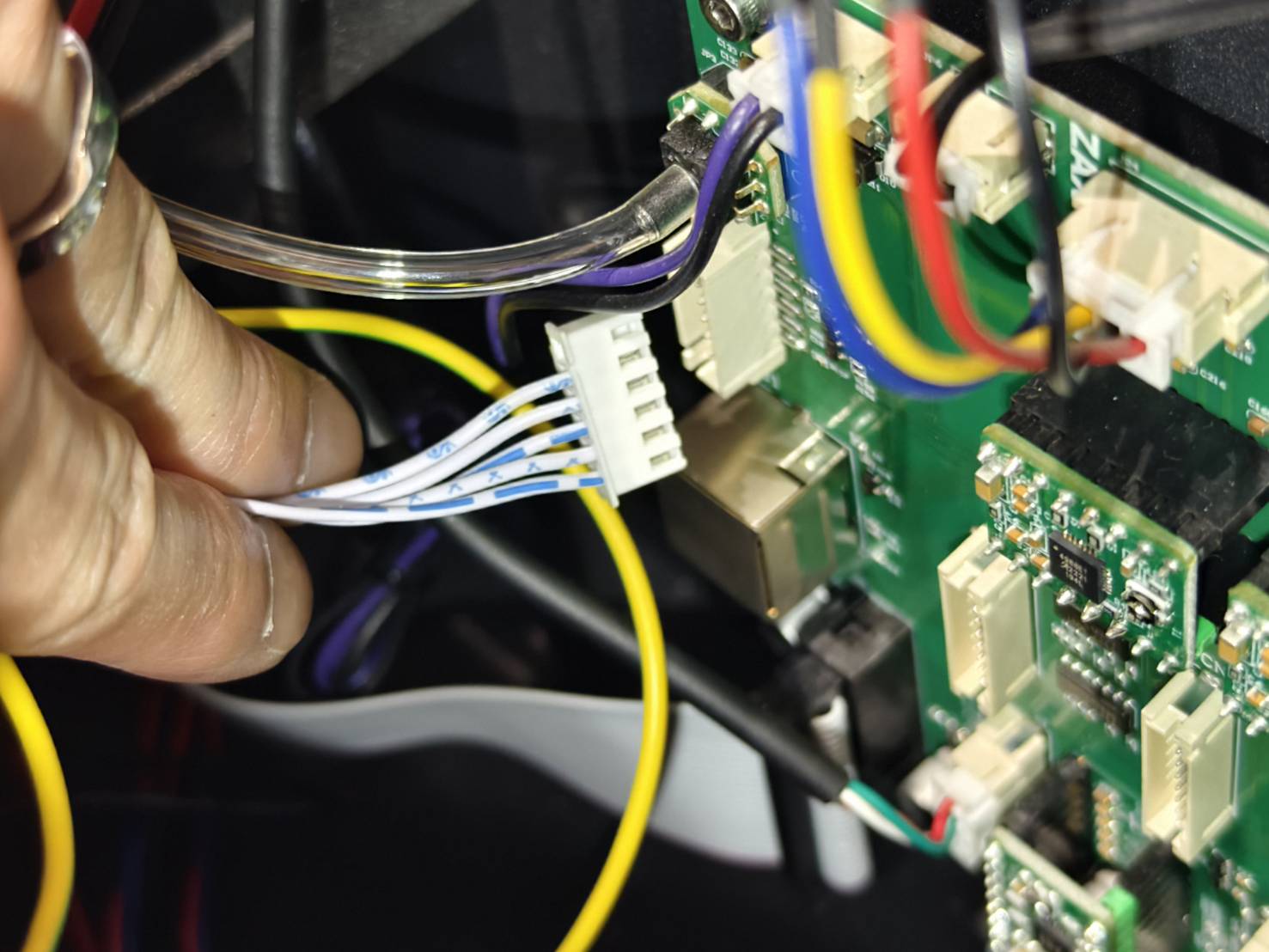

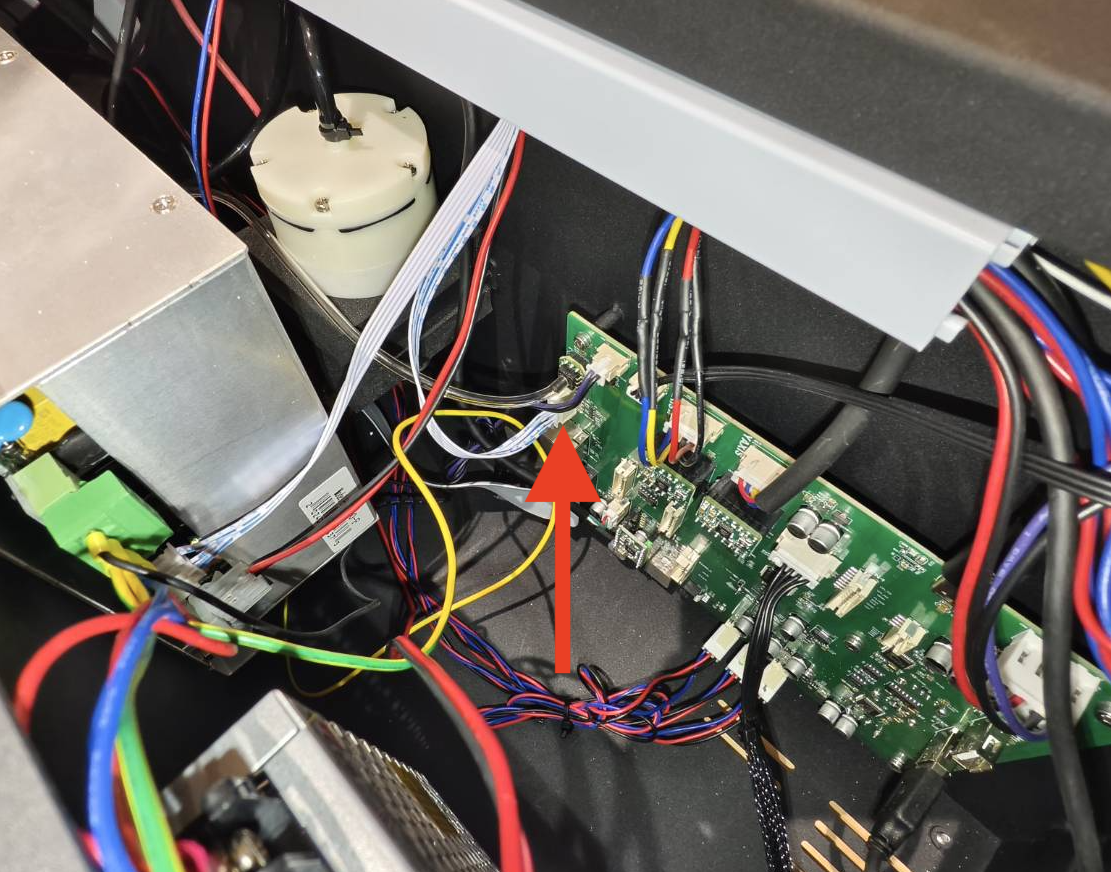

• 重新插上雷射控制線



• 開啟機器。將機器重置為原廠設定。
  （主頁面 > 機器 > 下一頁 > 重置為原廠設定 > 是）





• 將韌體更新至最新版本。請參考以下連結。
  Beambox 2 - 韌體更新指南



• 更新完成後，請前往 步驟 5.1.

---

步驟 5.1

使用新的雙層膠帶並 進行 5 次脈衝 檢查膠帶是否有燒灼痕跡。
（請參考 範例 來判斷膠帶的測試結果。）



請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 問題已解決 可能原因： 韌體問題

有燒灼痕跡，但效果不佳 >> 步驟 6

完全沒有燒灼痕跡 >> 聯繫客服 可能原因： 雷射控制線故障 主機板故障

---

步驟 6

• 使用新的雙層膠帶並貼在第一面反射鏡上。

• 將功率比例提高到 150% 並 進行 5 次脈衝 觀察燒灼痕跡是否變得更明顯。
  （請參考 範例 來判斷膠帶的測試結果。）




請確認您的情況並採取以下行動：

有燒灼痕跡且結果良好 >> 您的機器仍可正常運作 建議：在每個任務中提高功率比例並降低速度，直到雷射管完全衰退。 可能原因： 您的雷射管已經稍微衰退

有燒灼痕跡，但效果不佳 >> 聯繫客服 可能原因： 您的雷射管已完全衰退，需要更換。

---



聯繫客服

請依照以下連結中的指示，向您當地的經銷商或 FLUX 支援團隊正確回報問題。 [聯繫客服]

*本文中收集的資訊，如顯示您機器問題的照片或影片，將需要與經銷商或 FLUX 支援人員分享。



---
