Beambox II - 廣域雕刻套件

⚠︎注意: 廣域雕刻套件不適用於歐洲地區

敘述

此篇文章將會詳細說明如何安裝與使用 Beambox II 廣域雕刻套件，請依照此篇文章的步驟來進行安裝。

內容物:

#	品項	數量	照片

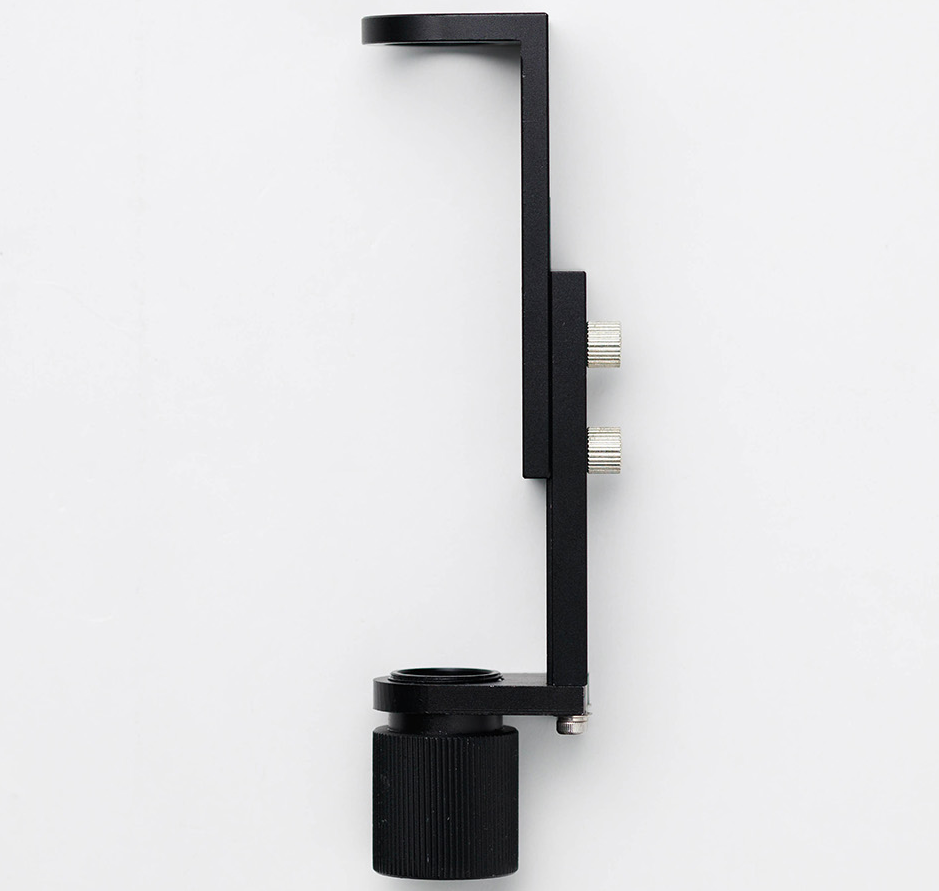

1	雷射頭噴嘴延伸套件	1

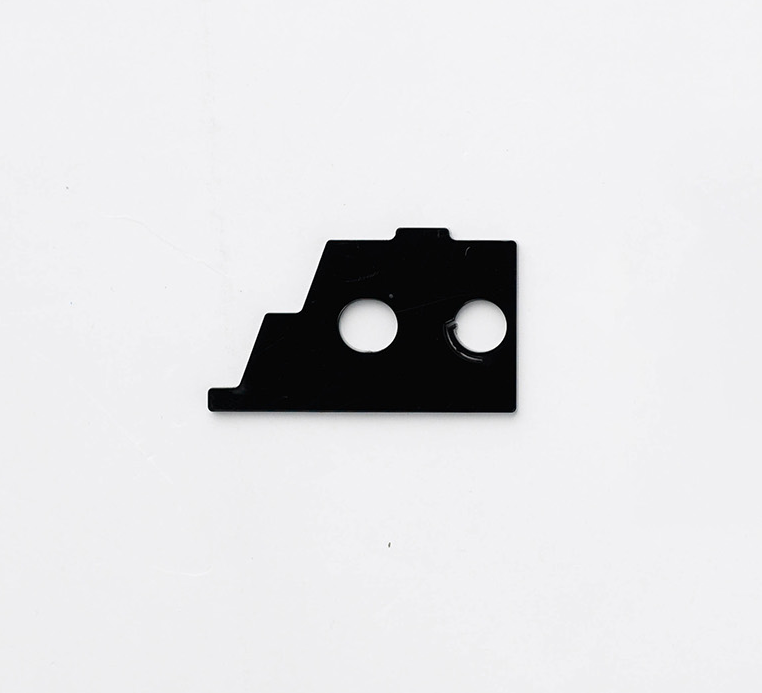

2	手動對焦工具	1

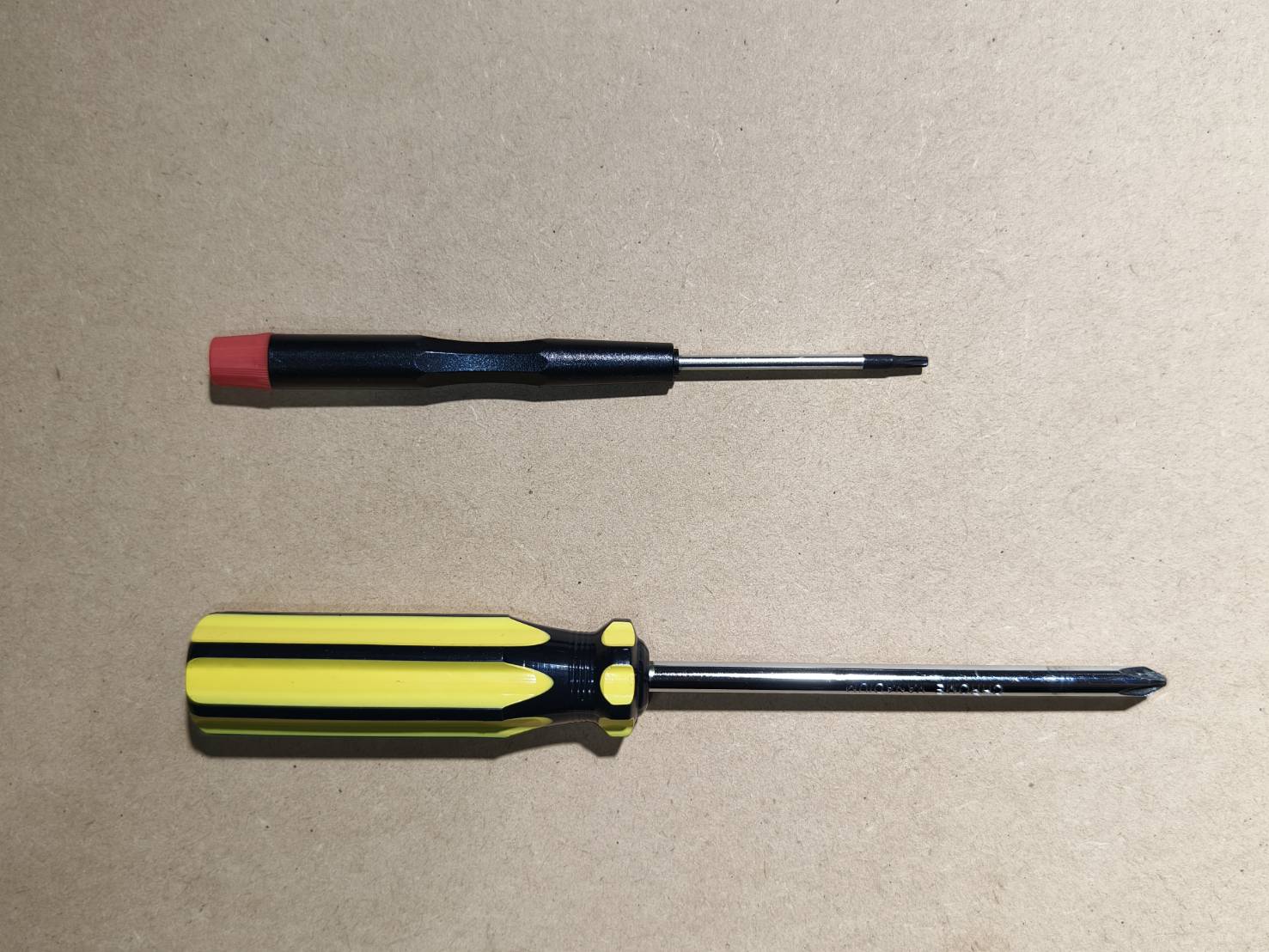

工具

步驟 1

移除蜂巢板及平台支架

步驟 2

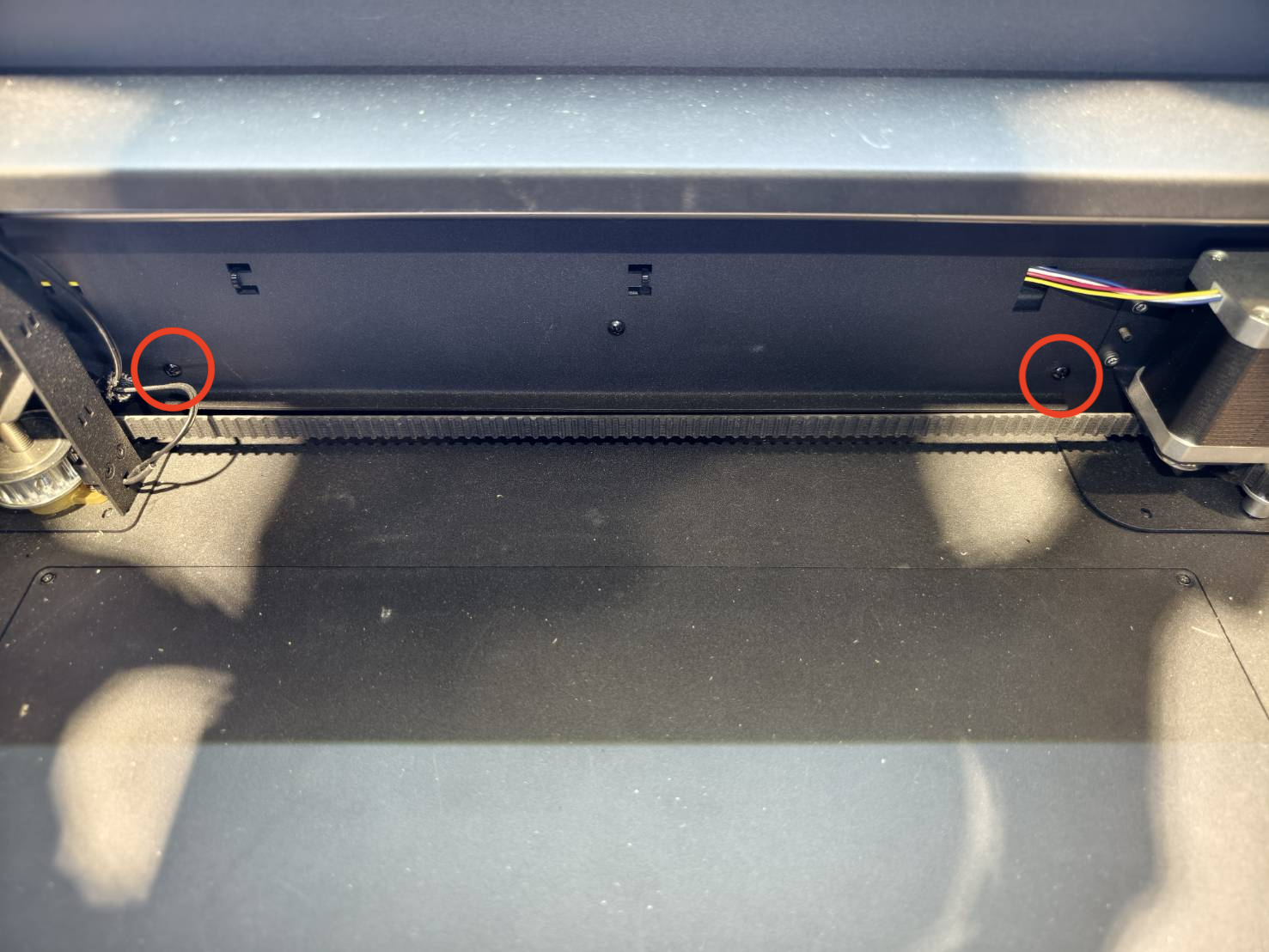

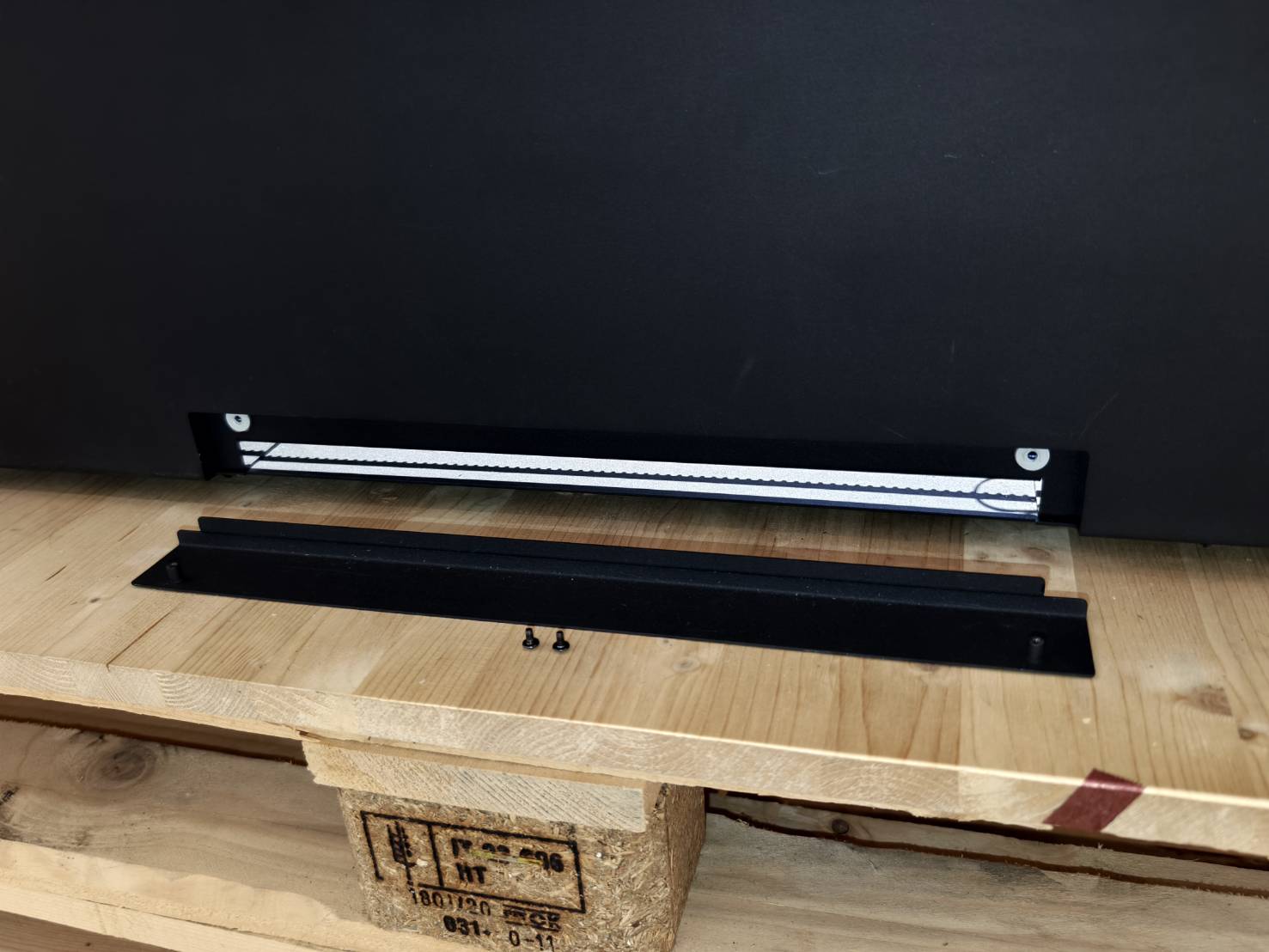

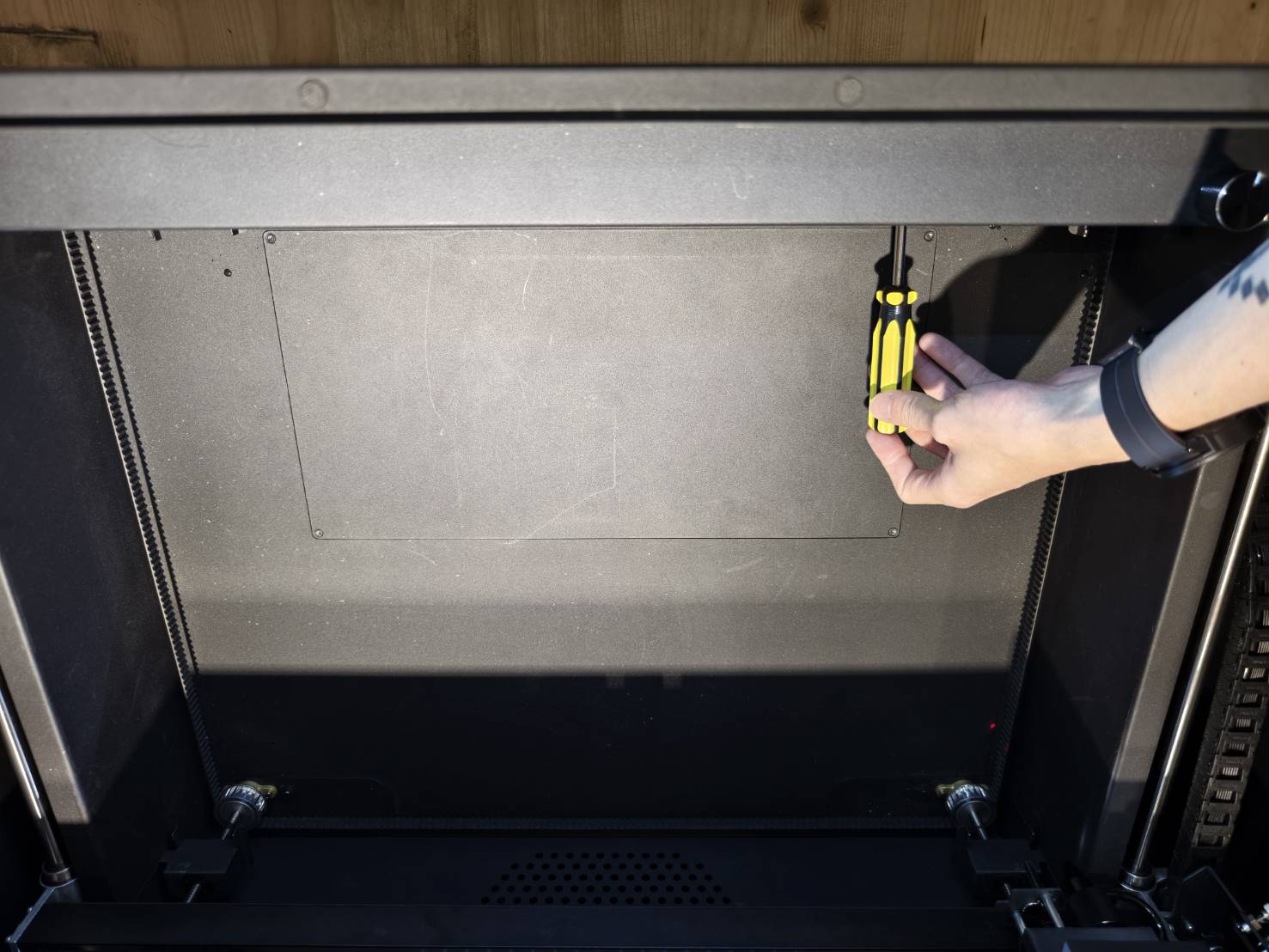

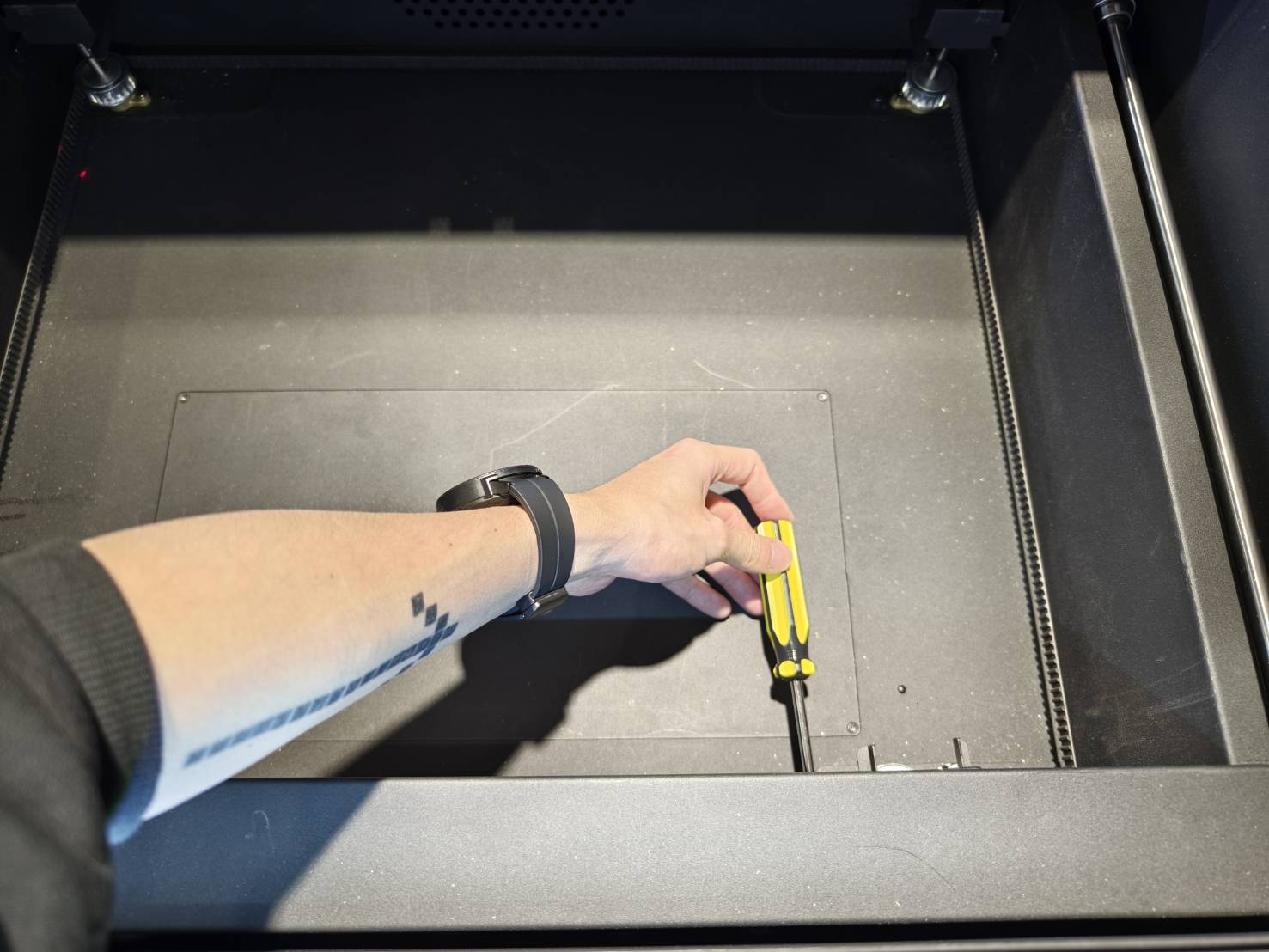

使用十字螺絲起子移除機器內前側的兩個螺絲，移除前側鈑金後請妥善保管。

步驟 3

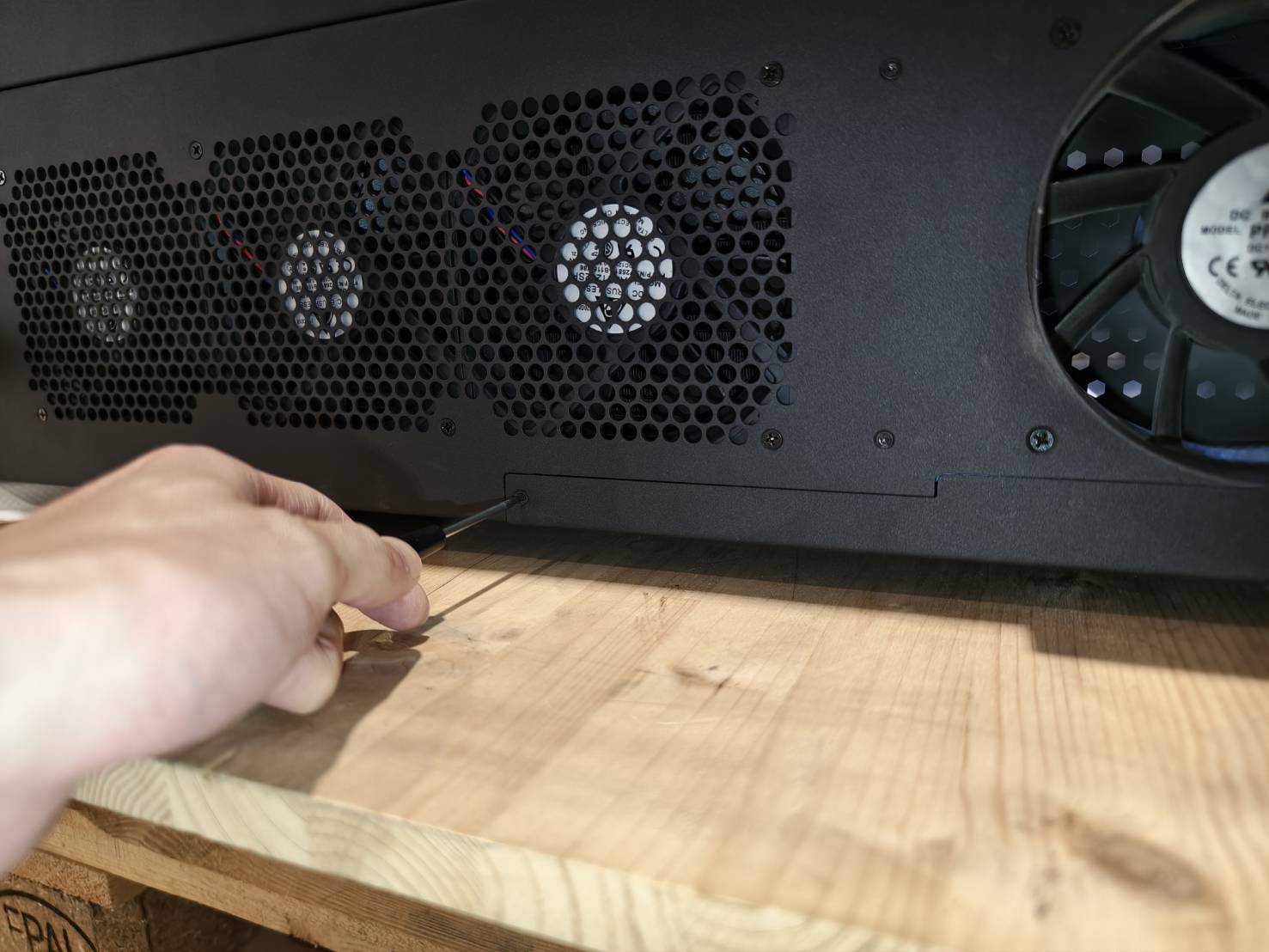

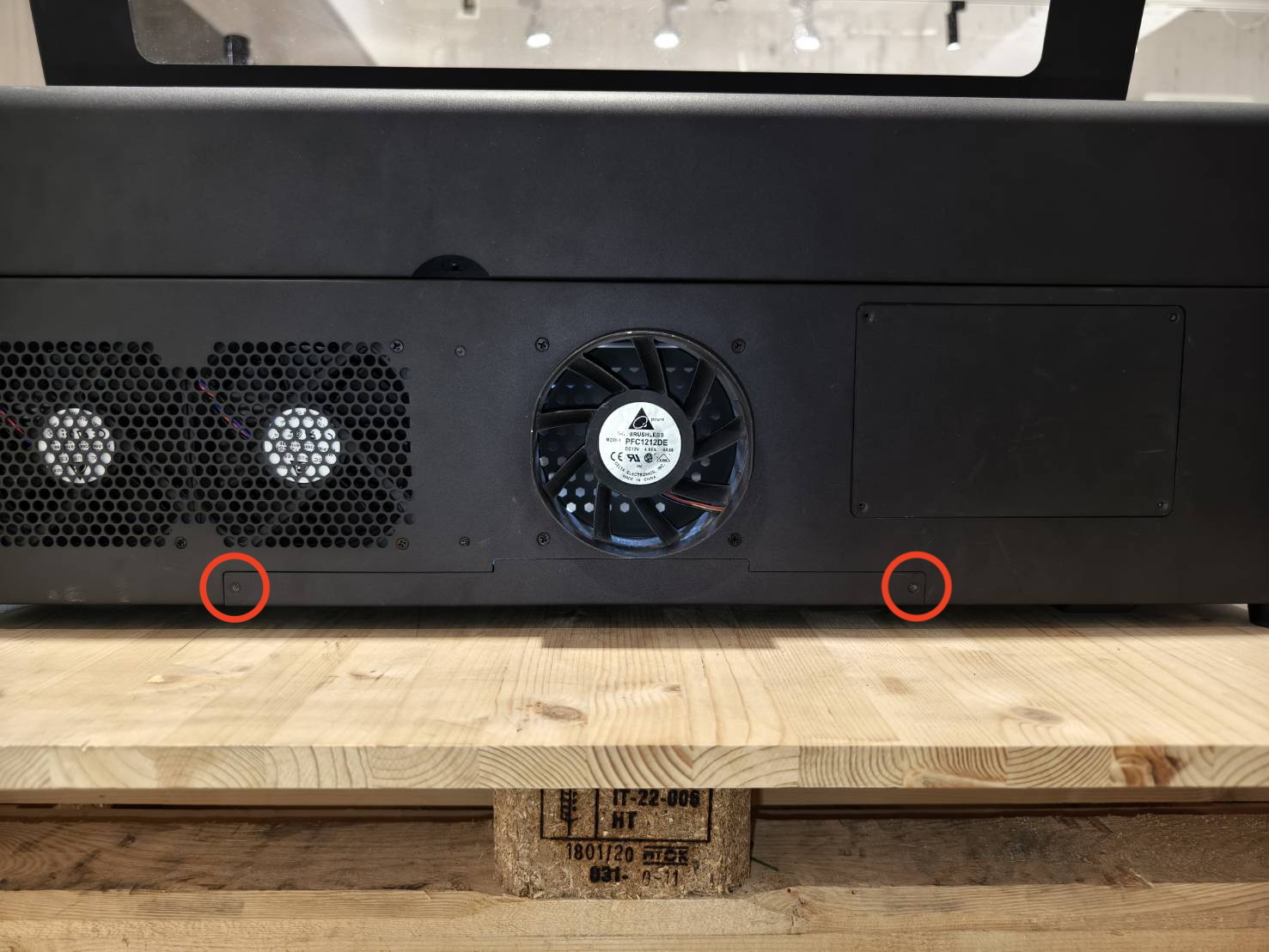

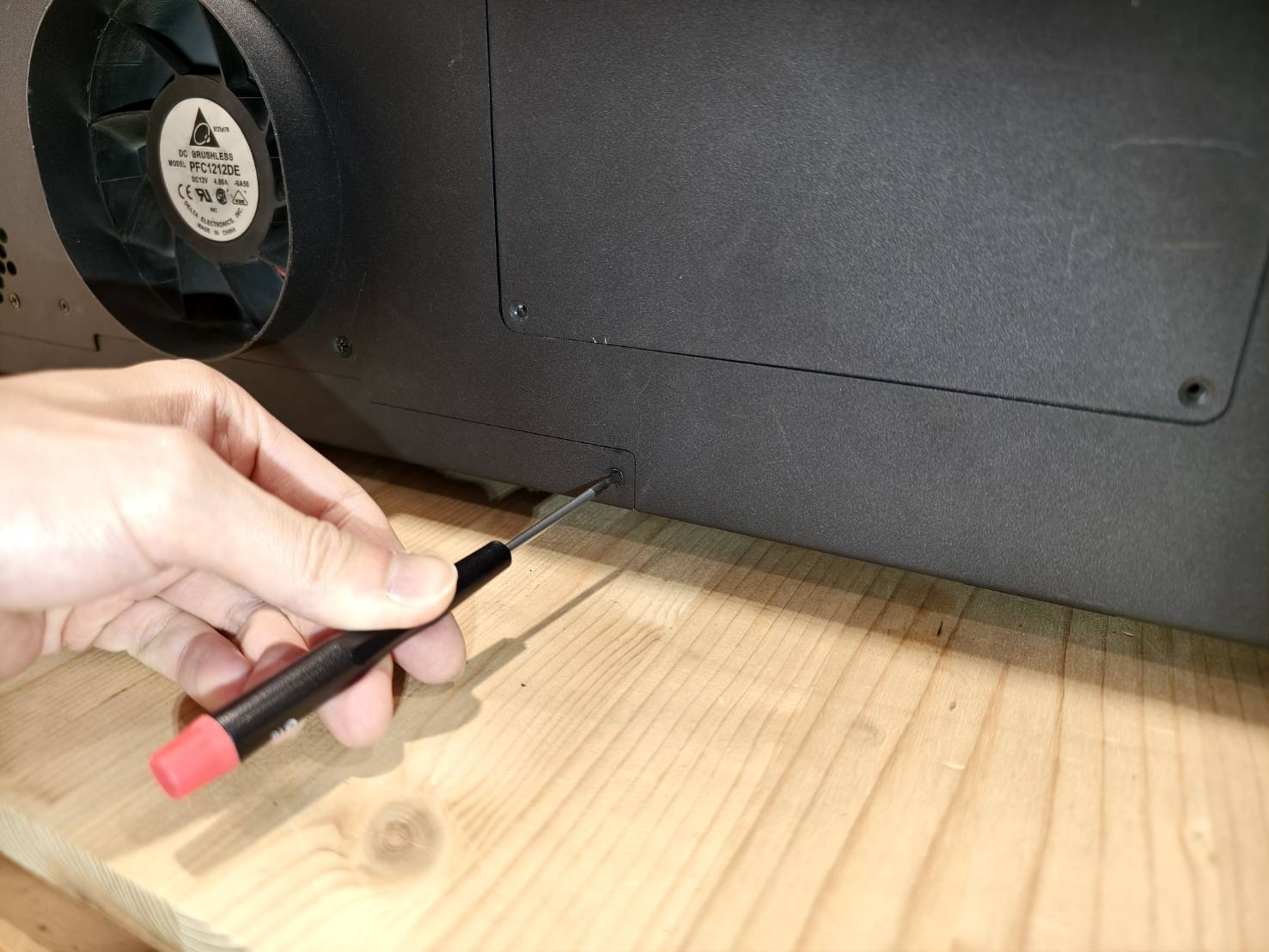

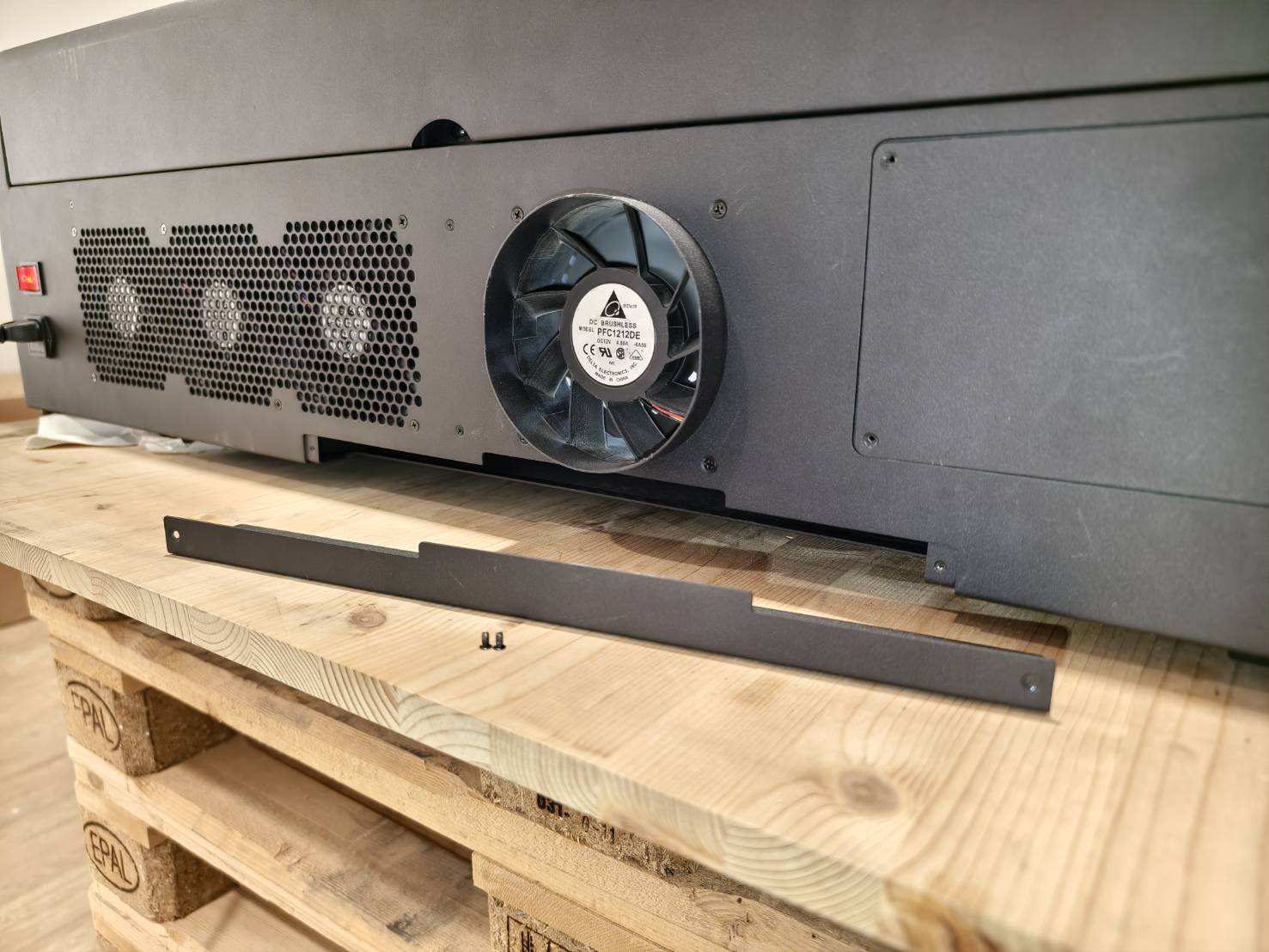

使用T8星型螺絲起子移除機器後側的兩顆螺絲，移除後側鈑金後請妥善保管。

步驟 4

依照下方影片步驟調整吹氣管配置

步驟 5

移除雷射頭噴嘴

步驟 6

移除雷射頭噴嘴延伸套件的固定環
將雷射頭噴嘴安裝在延伸套件上

步驟 7

重新組裝噴嘴內的聚焦鏡

• 確認聚焦鏡是在下方圖片中的預設順序位置
• 確認聚焦鏡的凸面朝上
  (如何快速確認凸面是否朝上：可以看向聚焦鏡，如果凸面朝上時會反射畫面，可以清楚看到您的臉)
• 確認吹氣管沒有被凹折

對焦模式說明

預設情況下，聚焦鏡片將位於頂層，對焦距離為 4mm，這表示噴嘴尖端與材料表面之間的距離為 4mm。

辨別對焦模式的順序
預設對焦模式: 4mm		對焦模式: 16mm
聚焦鏡		擋板
擋板		聚焦鏡
固定環		固定環
噴嘴		噴嘴

範例影片

⚠︎ 注意：吹氣管請勿放置於下方圖片中紅色箭頭的雷射出光路徑，以免造成損害。

步驟 8

在面板上啟動氣流偵測功能，手動移動雷射頭一圈，確認數值是否皆在正常範圍內。
請特別留意工作範圍靠近左側的位置，此區域較容易造成管線擠壓出現異常。

步驟 9

在機器面板上點選『機器＞硬體設定＞下一頁＞對焦模式＞近距離對焦（預設）＞儲存』

步驟 10

雷射頭噴嘴高度可以透過右側手擰螺絲來調整。

步驟 11

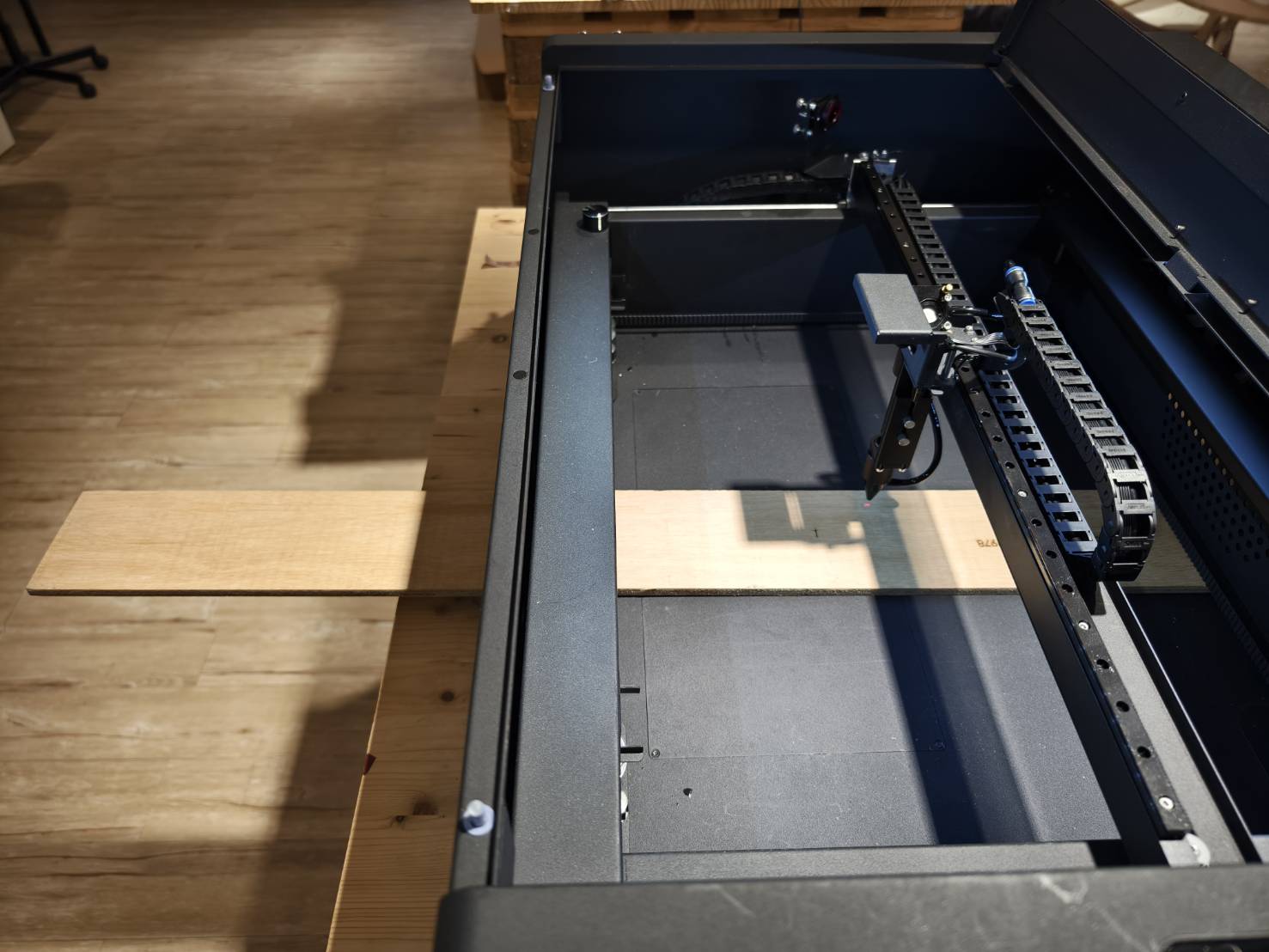

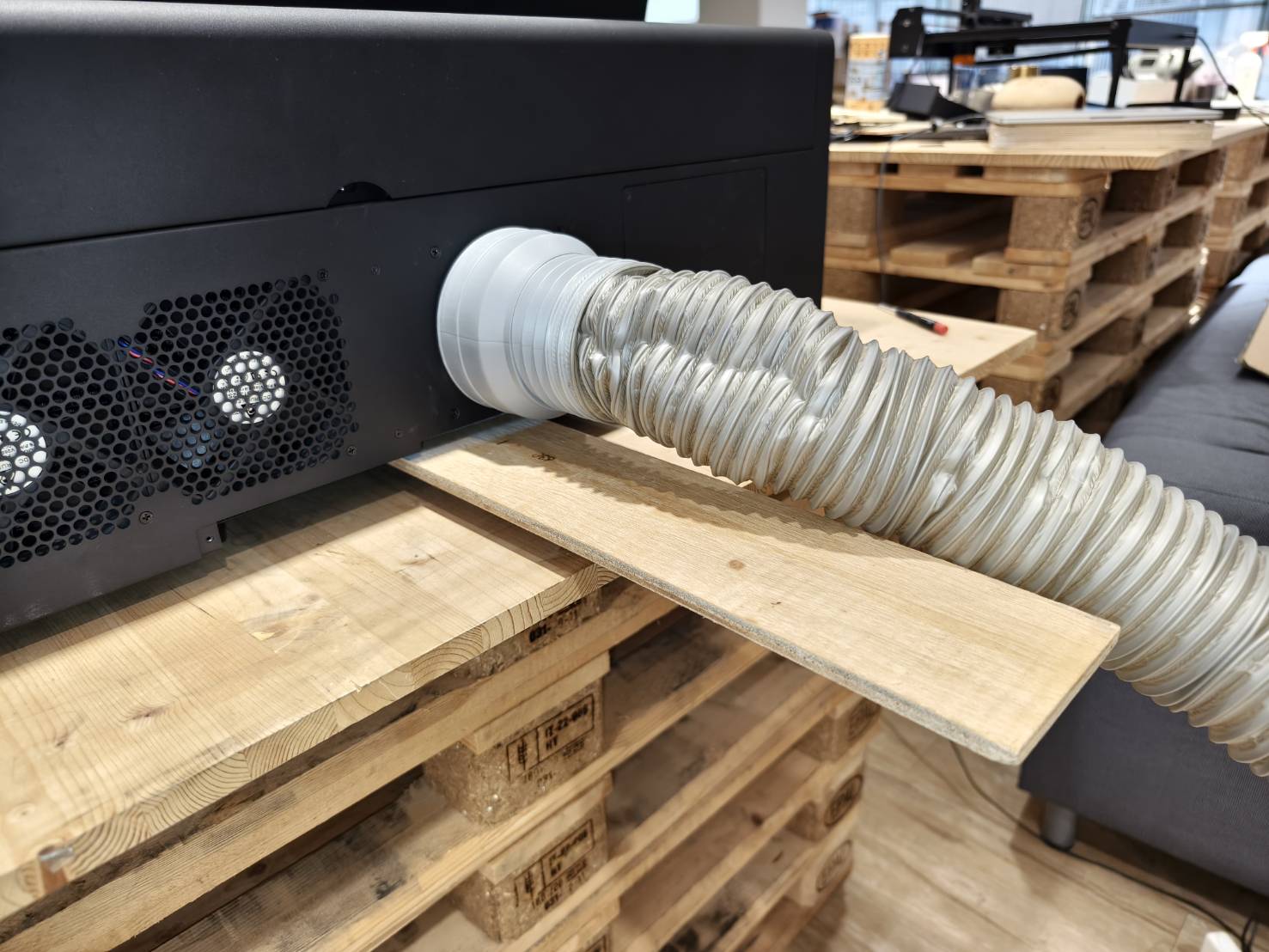

您現在可以將長型的材料放置於機器內，並確認排風管不會阻擋到材料。

步驟 12

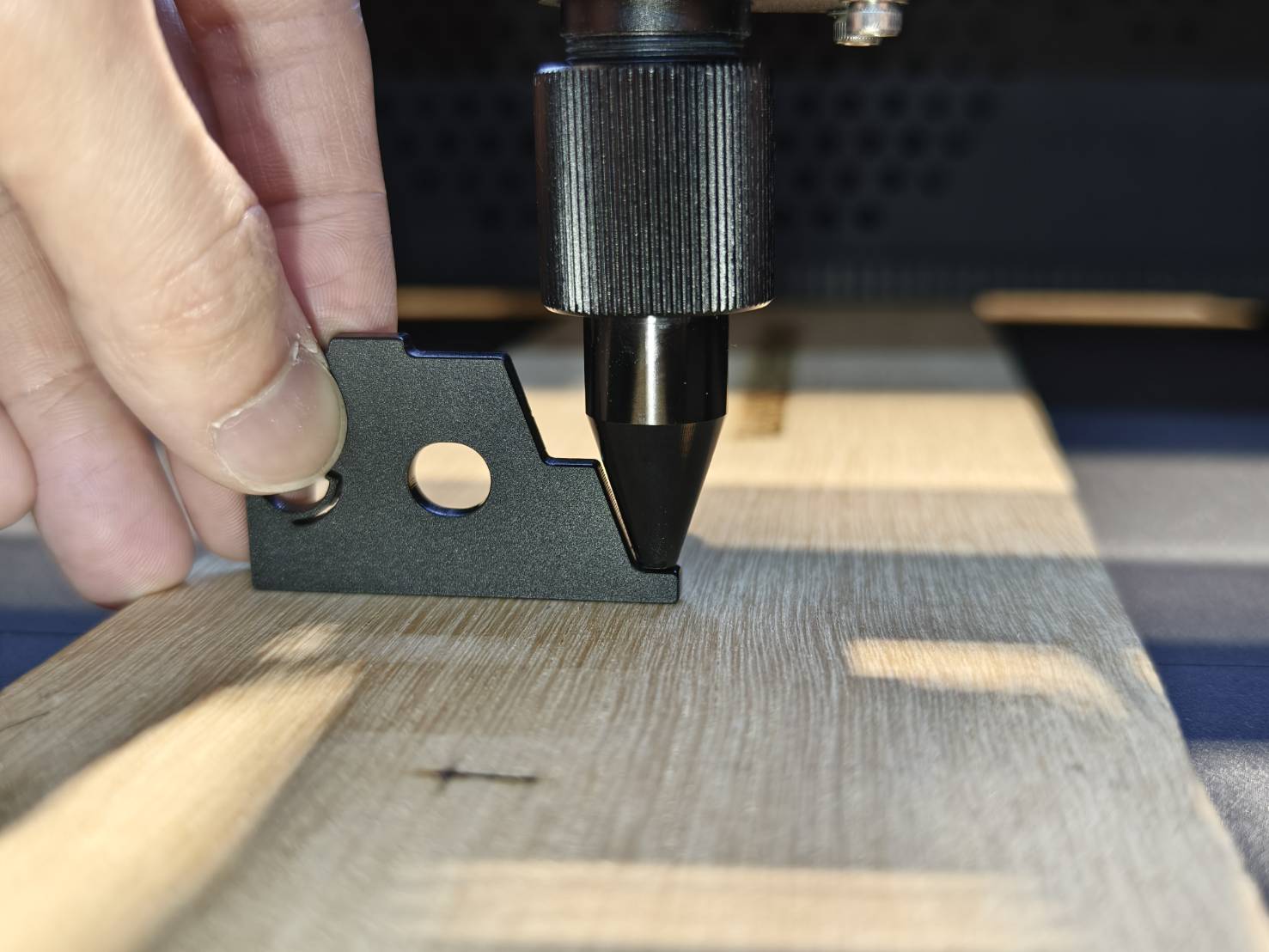

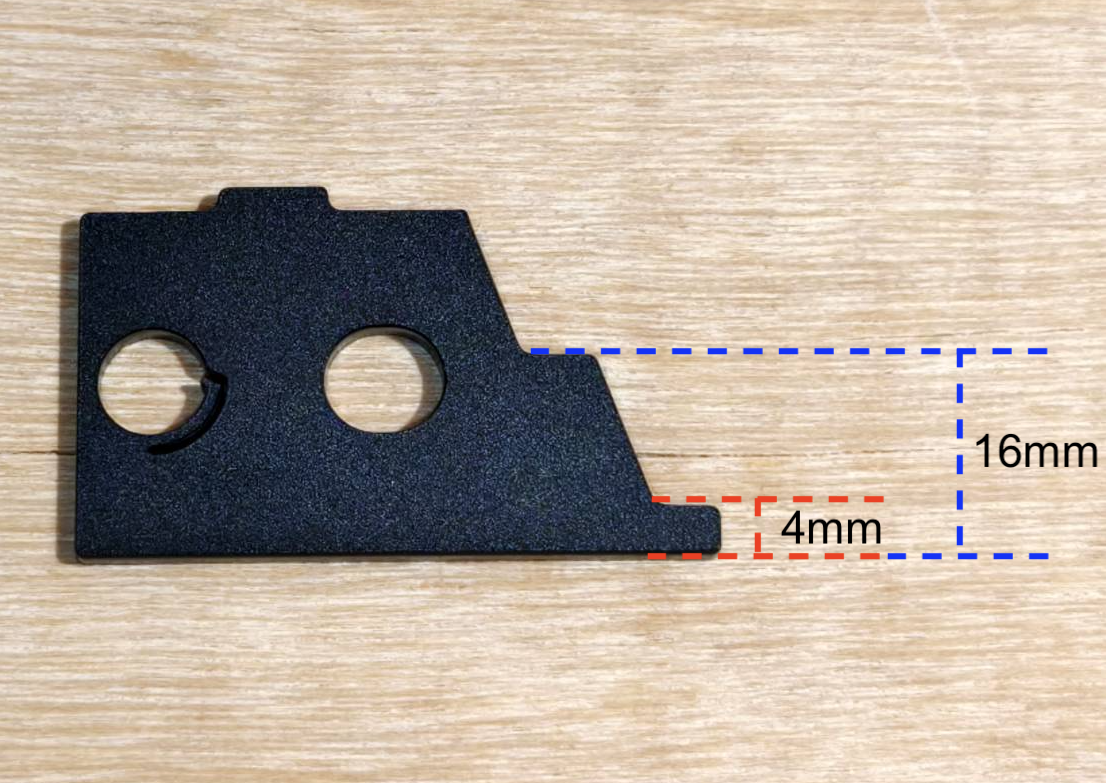

使用對焦工具來進行手動對焦，請使用對焦工具上最細的4mm來進行對焦。
（如果您的對焦工具遺失，請參考此篇說明文章自行切割一個新的）

步驟 13

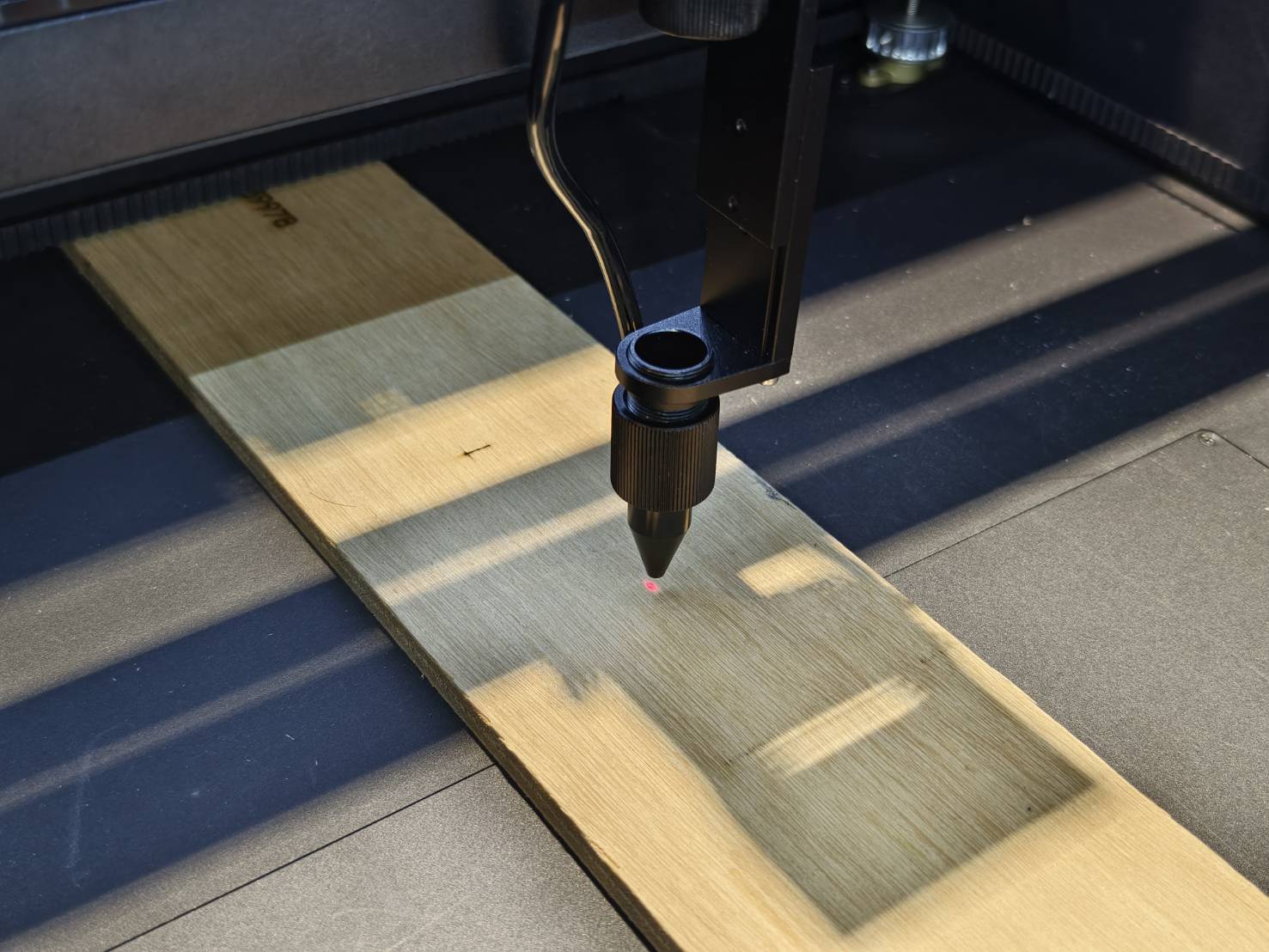

移動雷射頭到想要雕刻的位置，並關上門蓋。

步驟 14

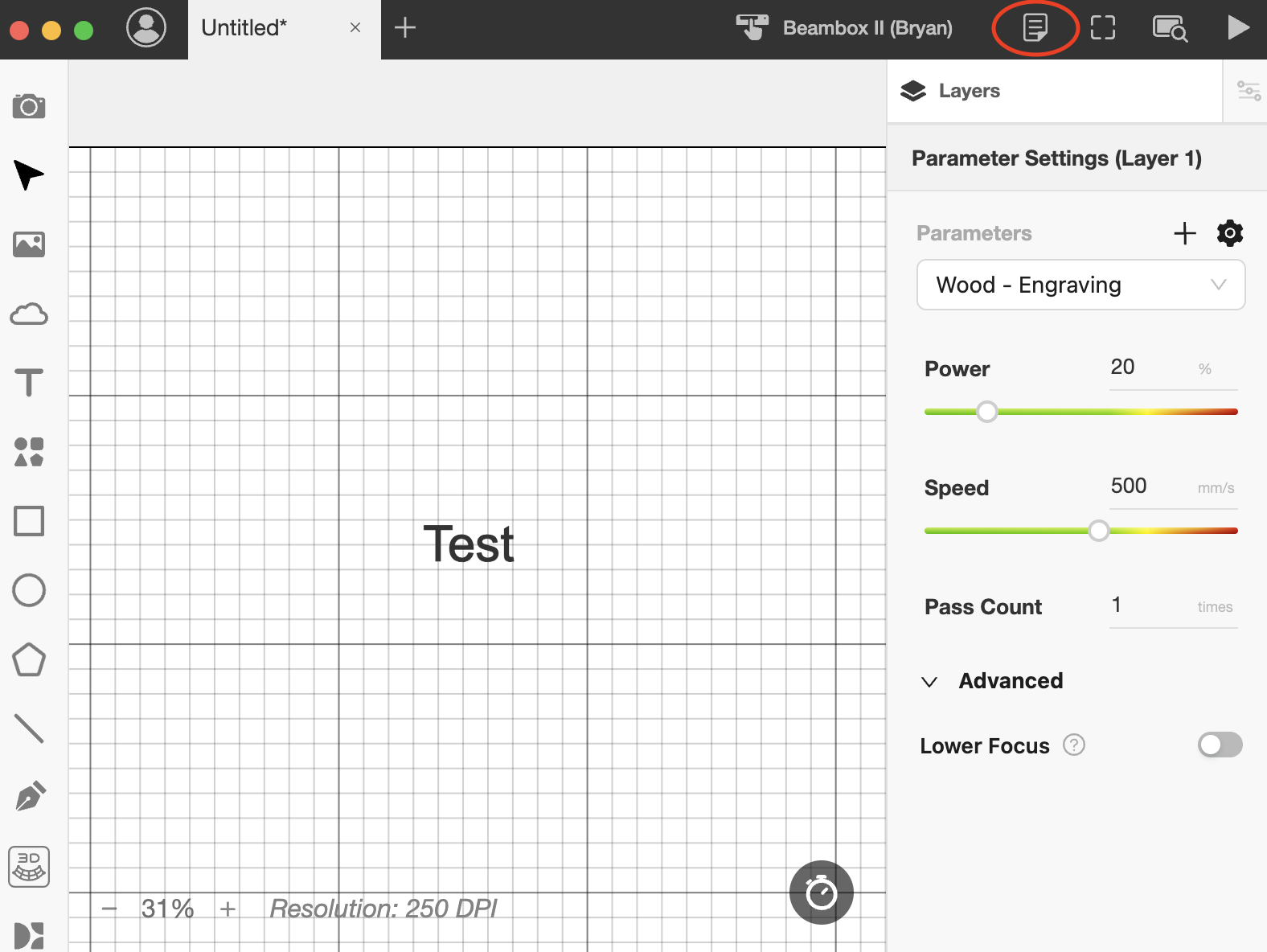

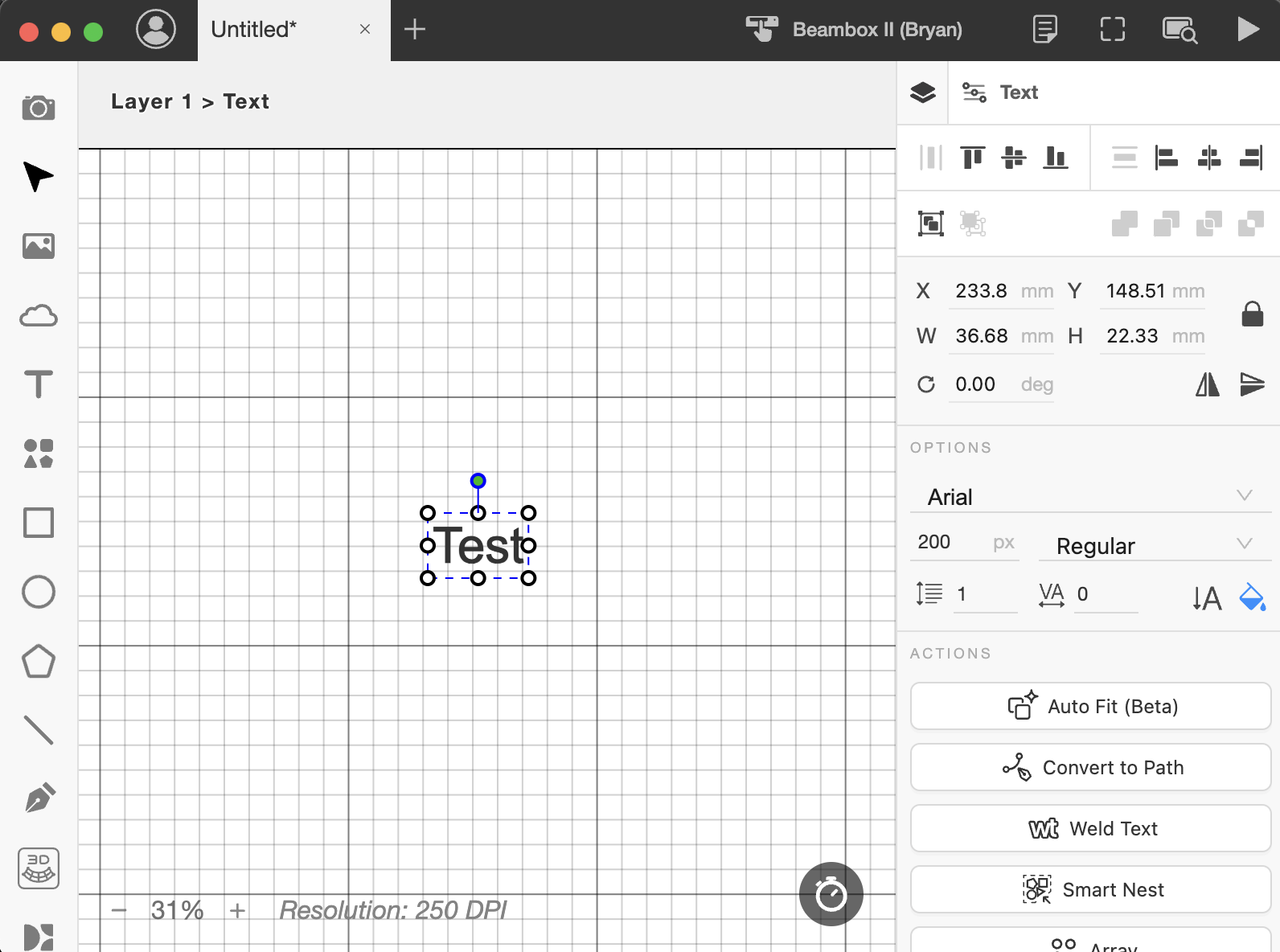

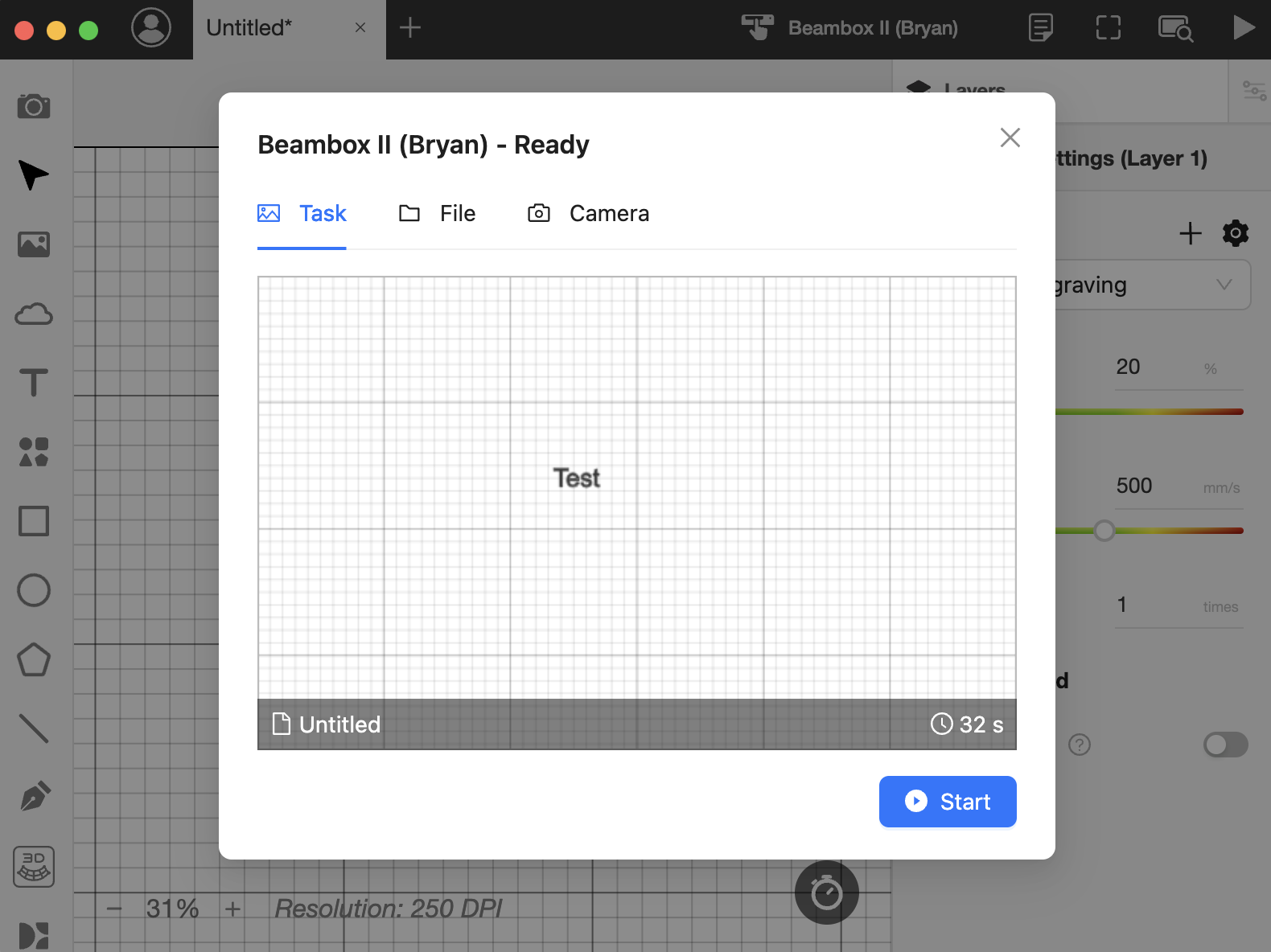

• 啟動 Beam Studio並匯入檔案

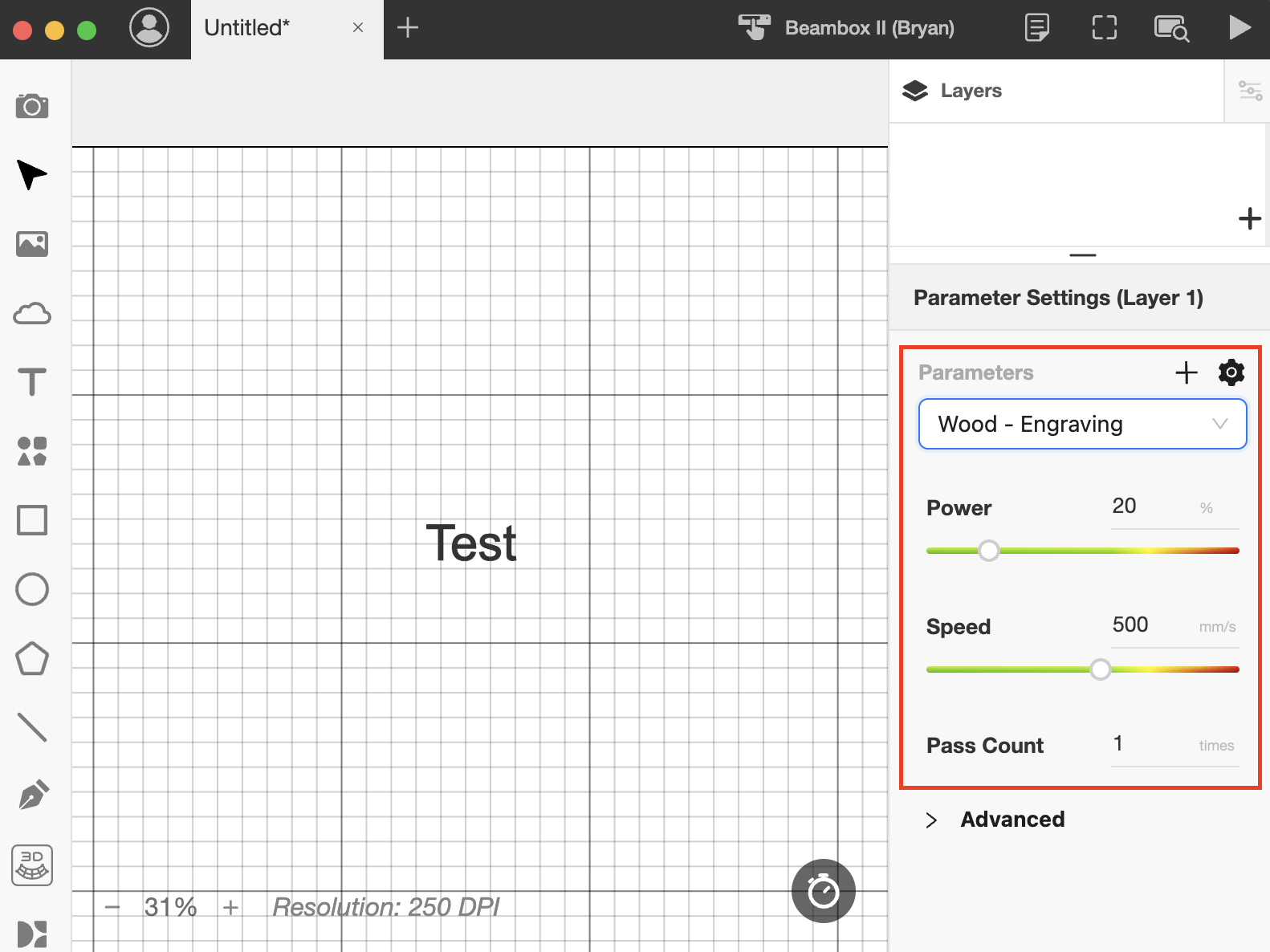

• 依據您的材料調整適合的參數

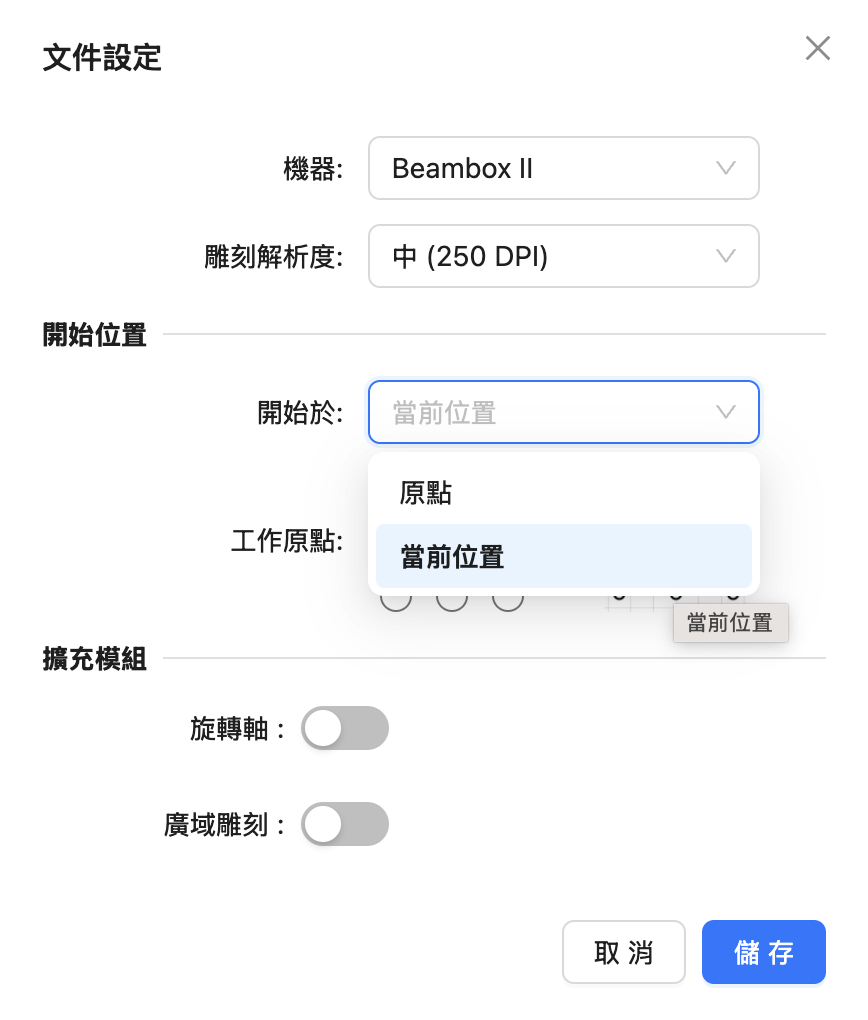

• 在文件設定中，設定開始位置，開始於『當前位置』




• 送出工作


步驟 14

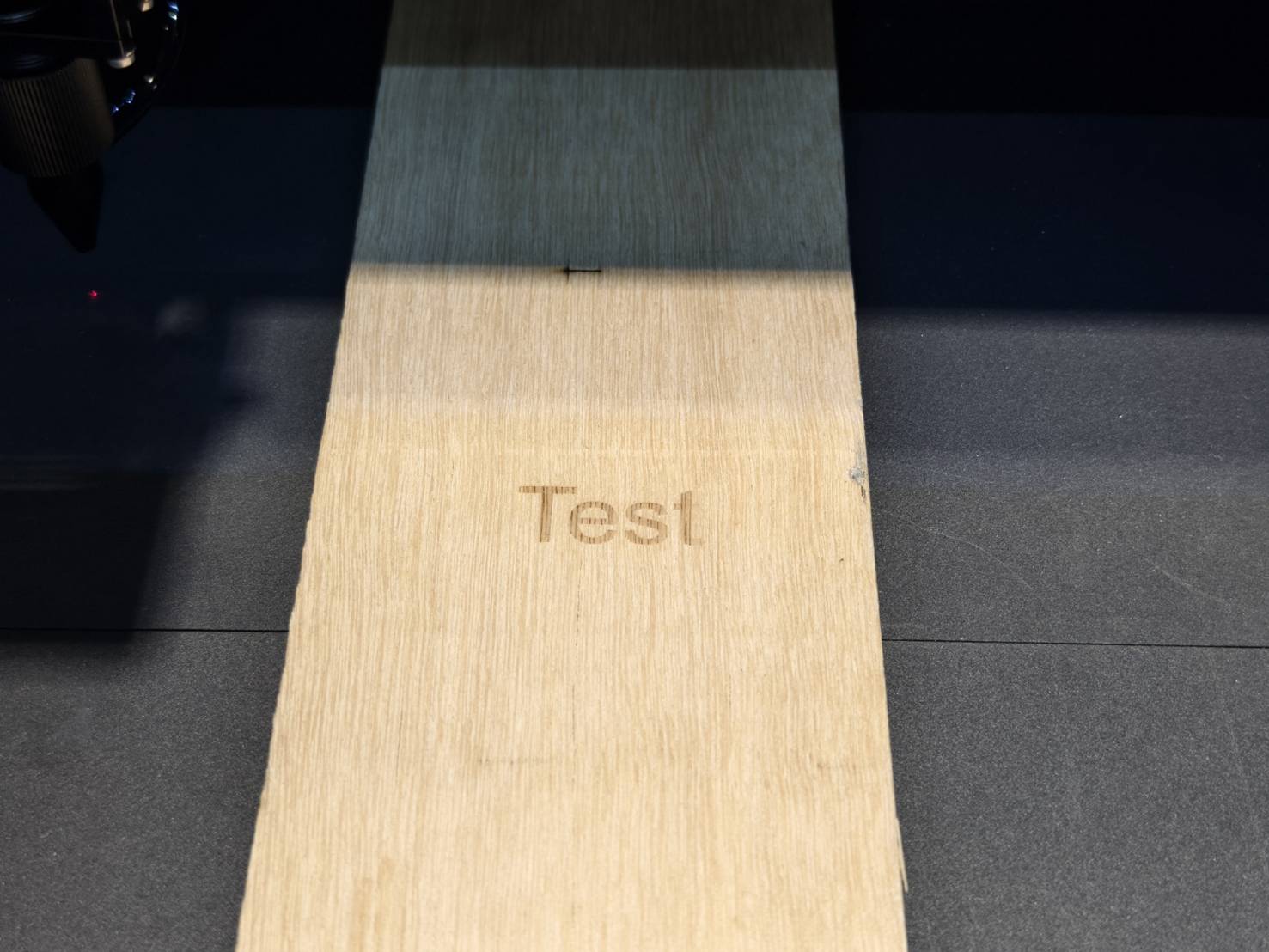

確認結果
