4-2 機器設定

說明

本文將說明如何識別機器的場鏡型號並調整其參數設定，以確保正常運作。

步驟 1 - 確認場鏡型號

⚠︎ 60W以上 機型需使用石英材質的場鏡，以免受損。

請參考上方數據，並與下方照片中顯示的數字進行比對，以確認您機器中安裝的場鏡型號。

步驟 2 - 檢查焦距和工作區域尺寸

以下圖為例，鏡頭型號為 JG-SL-1064-330-220B-10，其焦距應為 343mm。



檢查文件設定中的工作區域尺寸是否與上述提供的資訊相符。

步驟 3 - 檢查紅點

確認距離後，兩個紅點應該重合。如果沒有重合，請調整紅點位置，使其合併為一個點。

⚠︎ 注意：桌上型光纖雷射機(MOPA沒有)會有一個額外的較大紅點。請確保它不會與用於焦點確認的兩個較小紅點重疊。

如果您機器上的兩個紅點未對齊，請鬆開紅點發射器上的一個螺絲，調整紅點位置，使其重合。然後將螺絲重新鎖緊，以固定紅點發射器。 調整提示：

在對齊兩個紅點時，建議將可移動的紅點定位在固定紅點的略微左下方。
考慮到在鎖緊固定螺絲時可能發生的輕微位移。
如有需要，您可以使用工具輕輕敲擊紅點發射器，確保兩個點完美對齊。

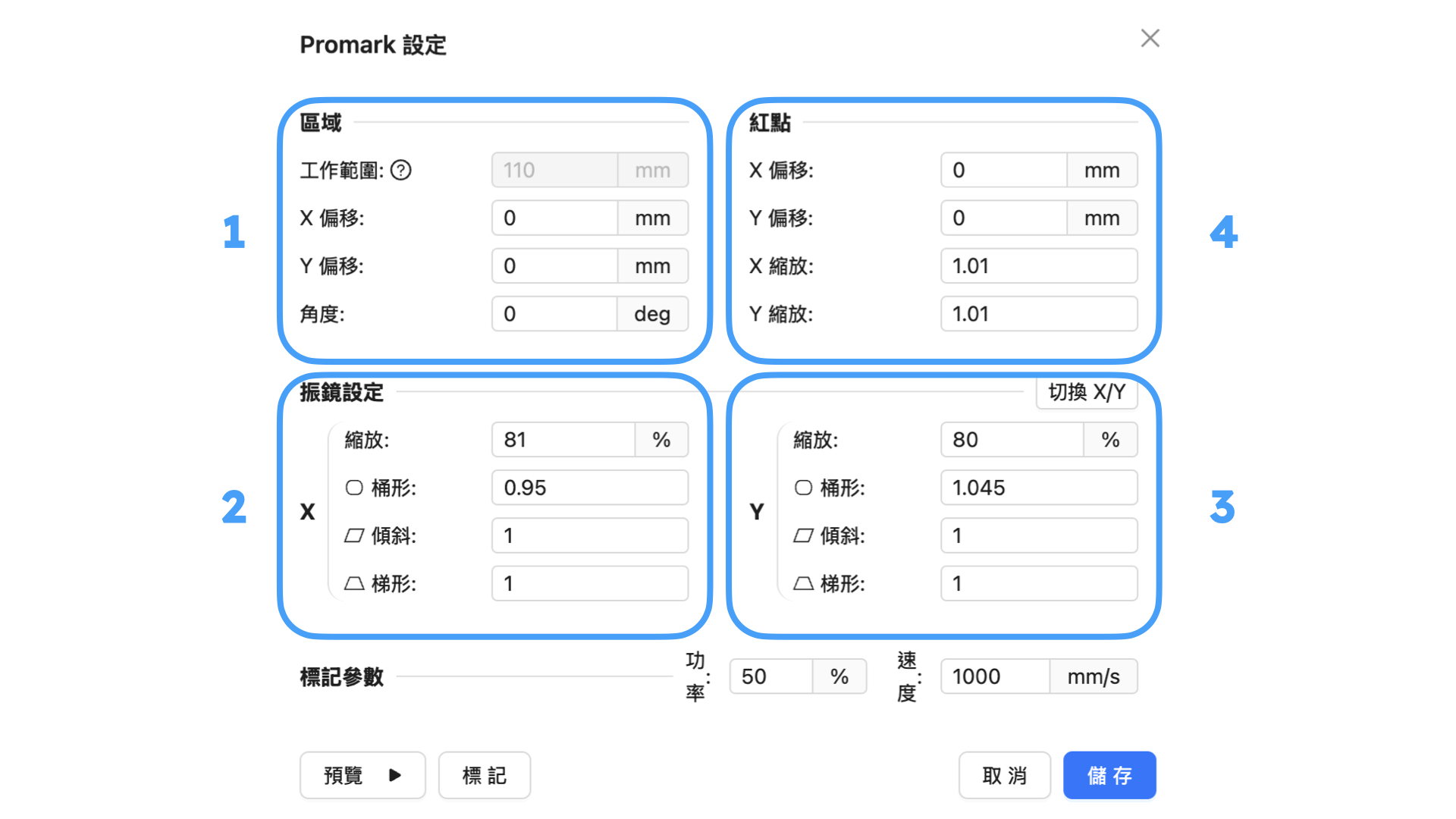

步驟 4 - 檢查機器設定

在 Beam Studio 的工具列上選擇機器設定，路徑為「機器 >  Promark(您機器的名稱) > 機器設定」。確認參數是否與您的 QC Pass Card 相同。

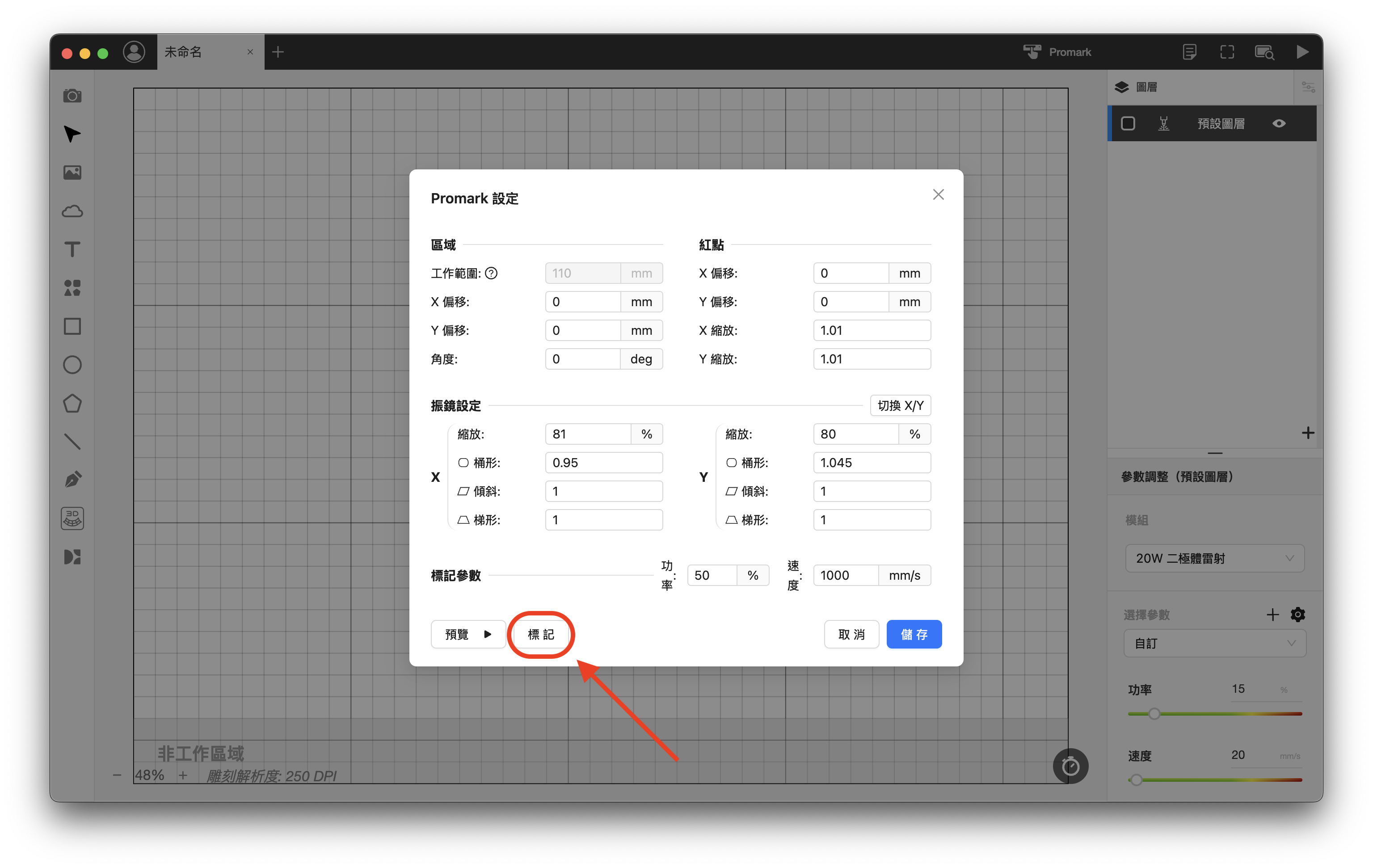

步驟 5 - 標記工作區域

在確認參數與 QC Pass Card 相符後，點擊「標記」按鈕繪製工作區域。

步驟 6 - 檢查雕刻結果

確保工作區域雕刻結果的四個角是否完整，沒有任何缺陷（左上角圖有缺角）

步驟 6-1 - 調整區域設置

（如果標記的四個角完整無缺，可以跳過此步驟。）

如果角落有缺陷，必須調整參數值。

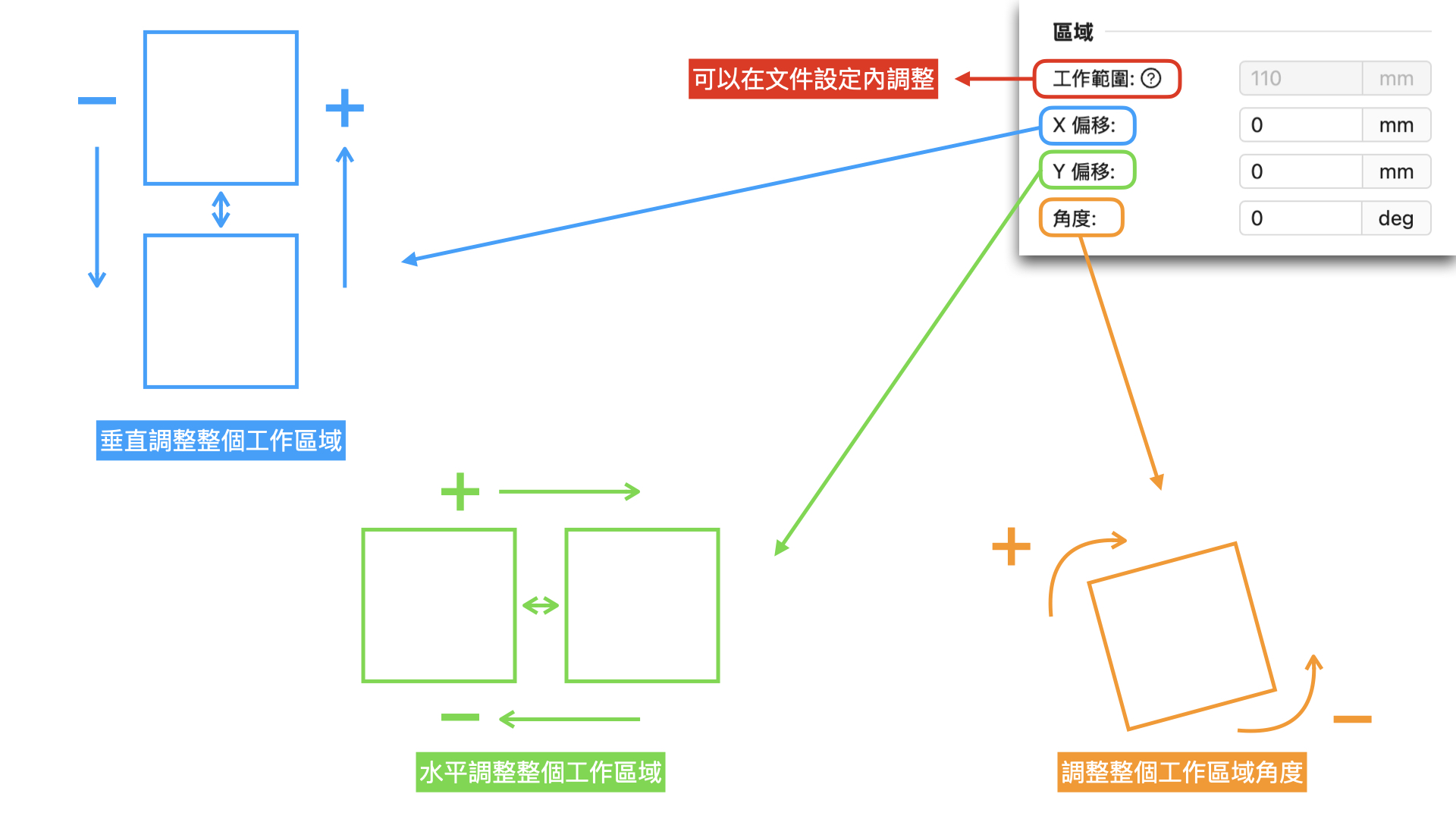

請參考以下調整順序資訊進行修改。

這部分需要調整『區域』

請參考以下資訊重新設定參數。

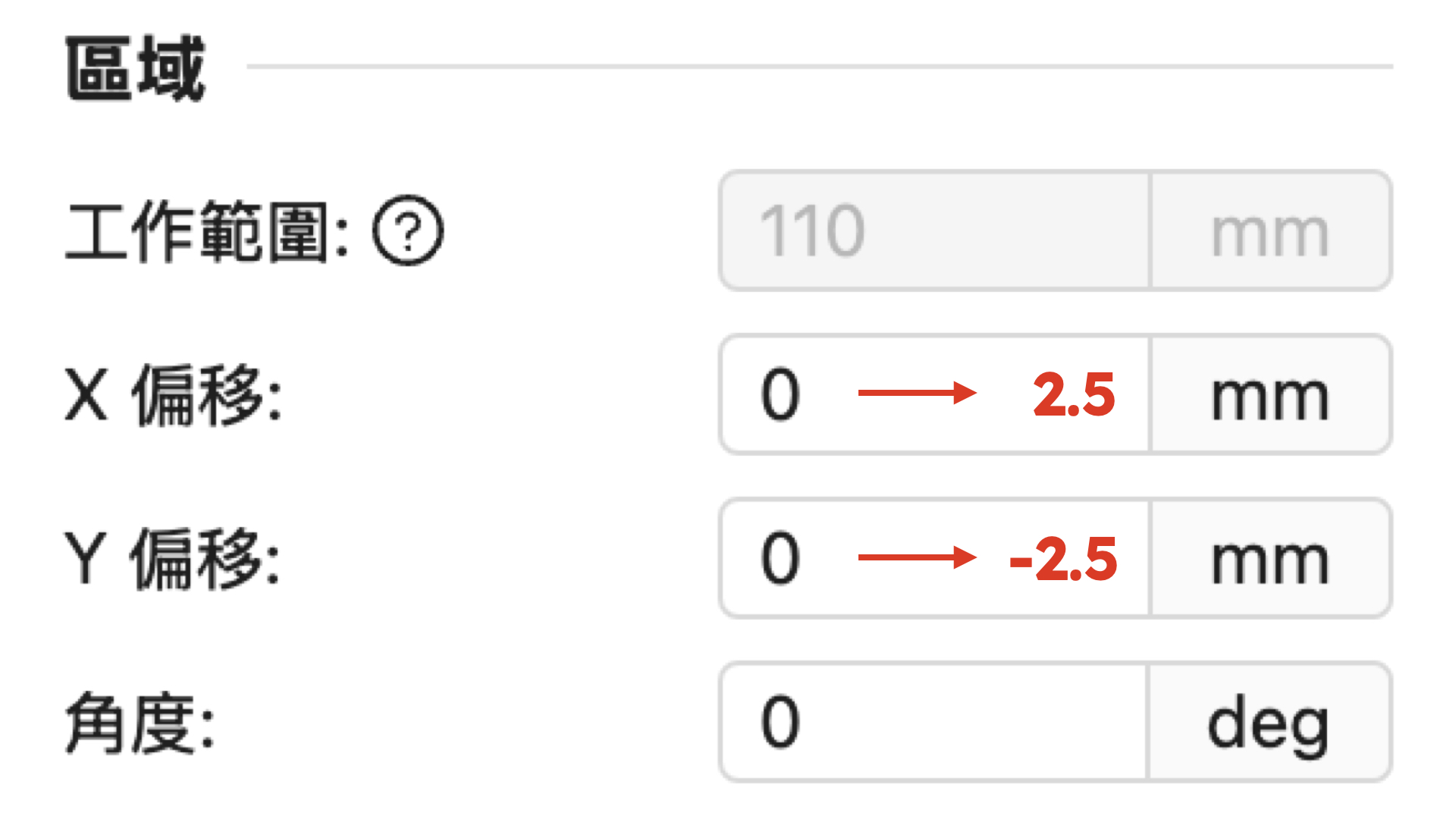

範例：

根據此結果，左上角有缺陷。
工作區域應該稍微向右下方移動。這意味著「X偏移」的值需要減少，而「Y偏移」的值需要增加。

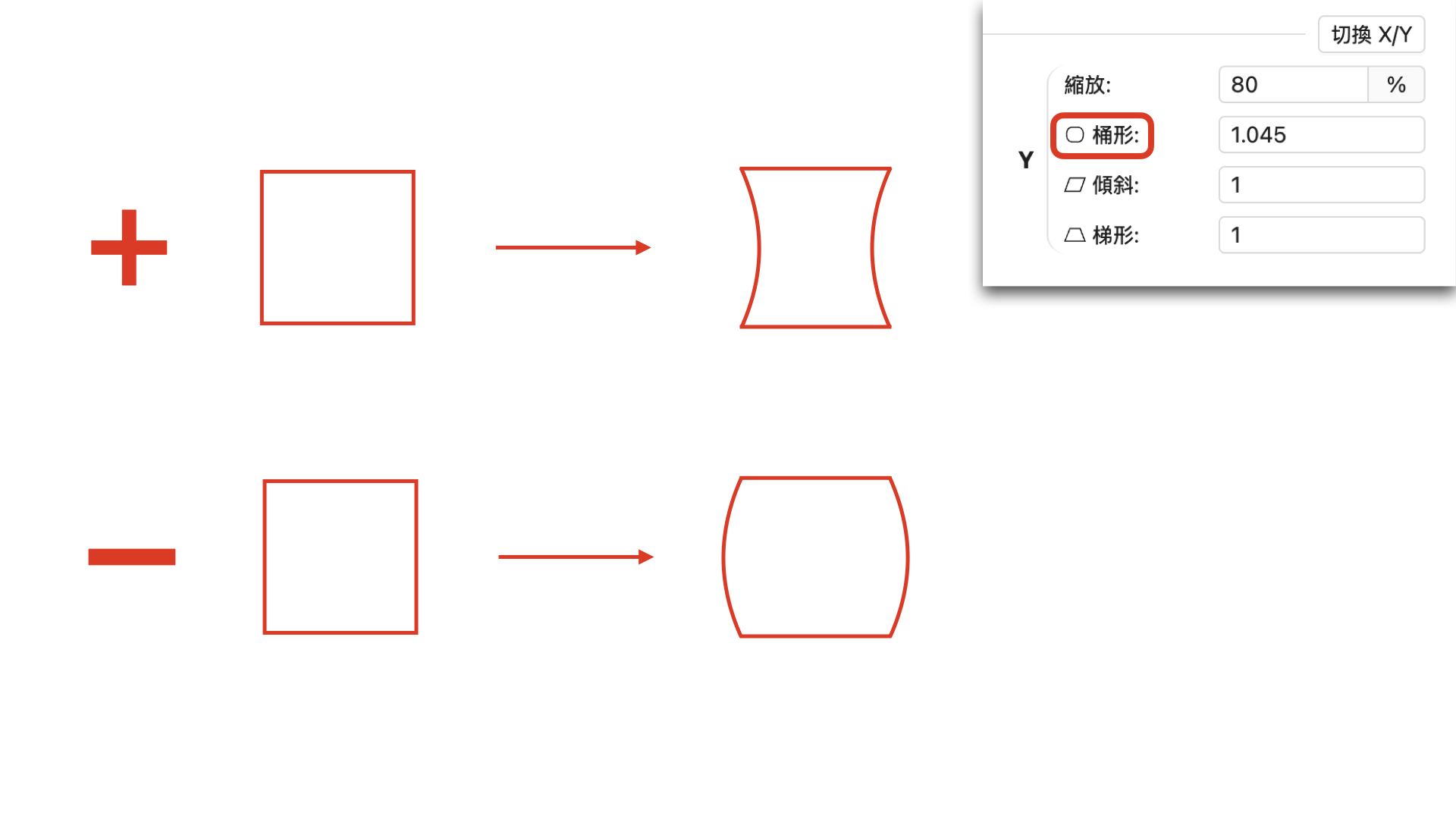

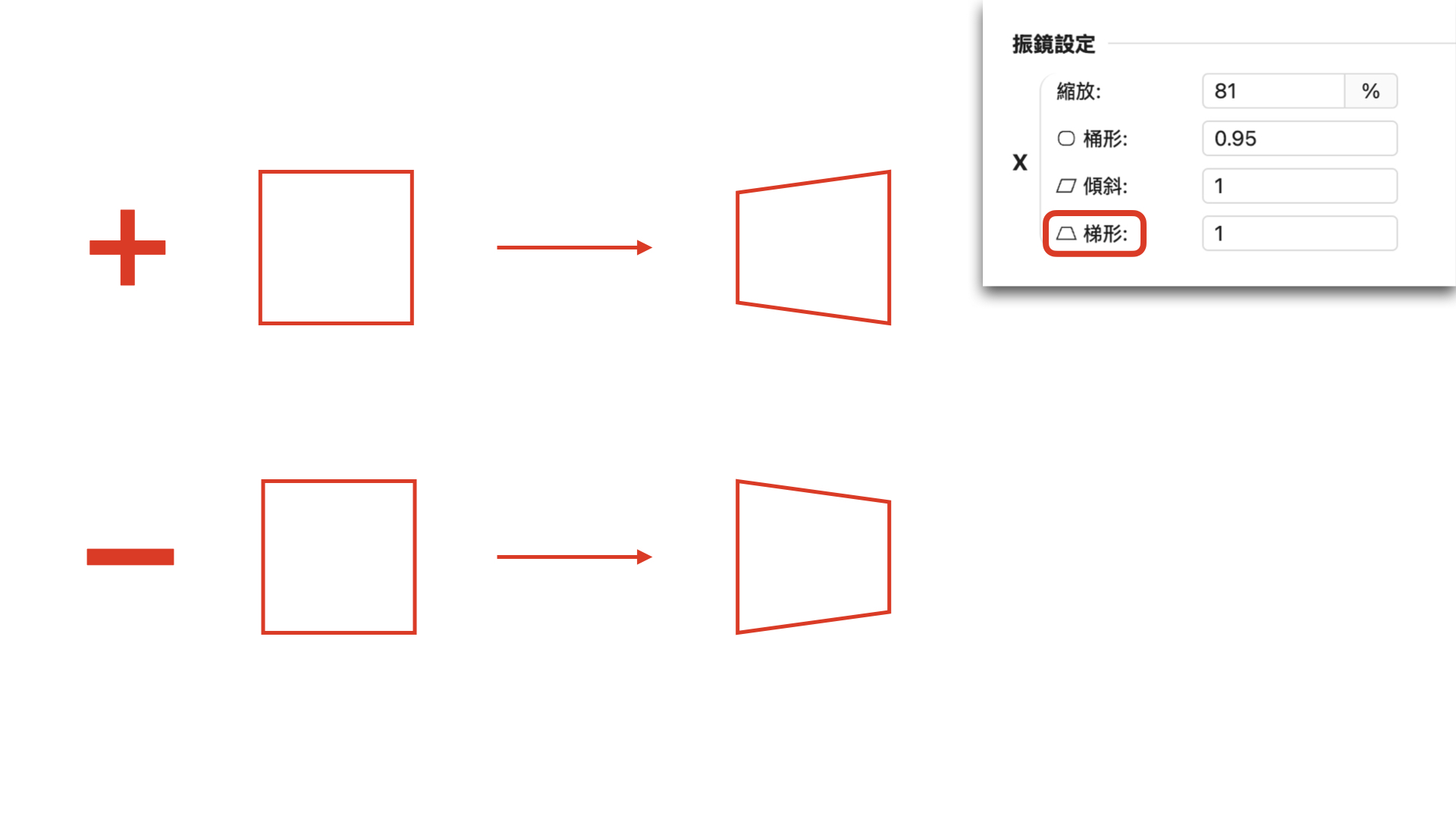

步驟 7 - 檢查工作區域雕刻形狀

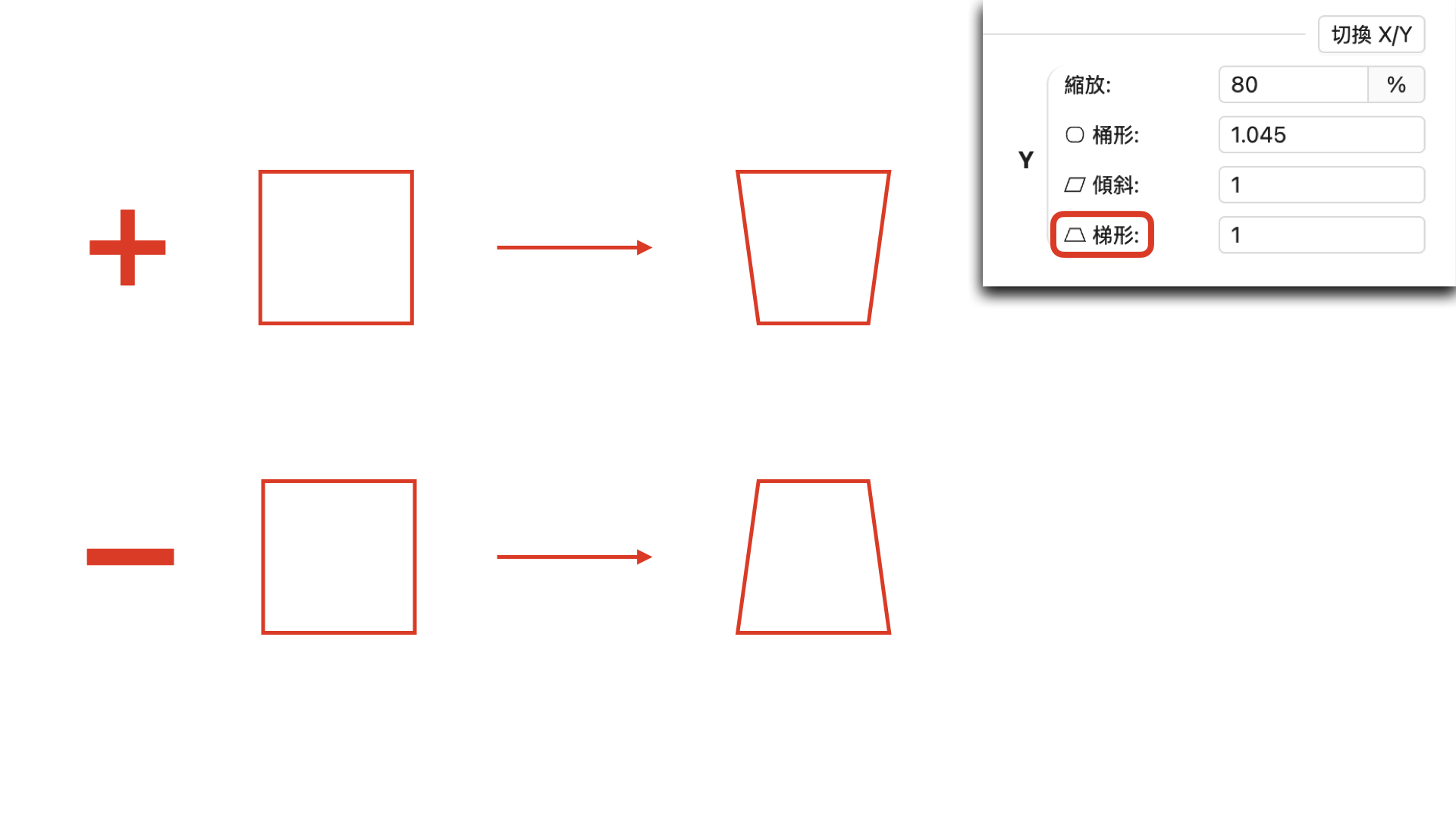

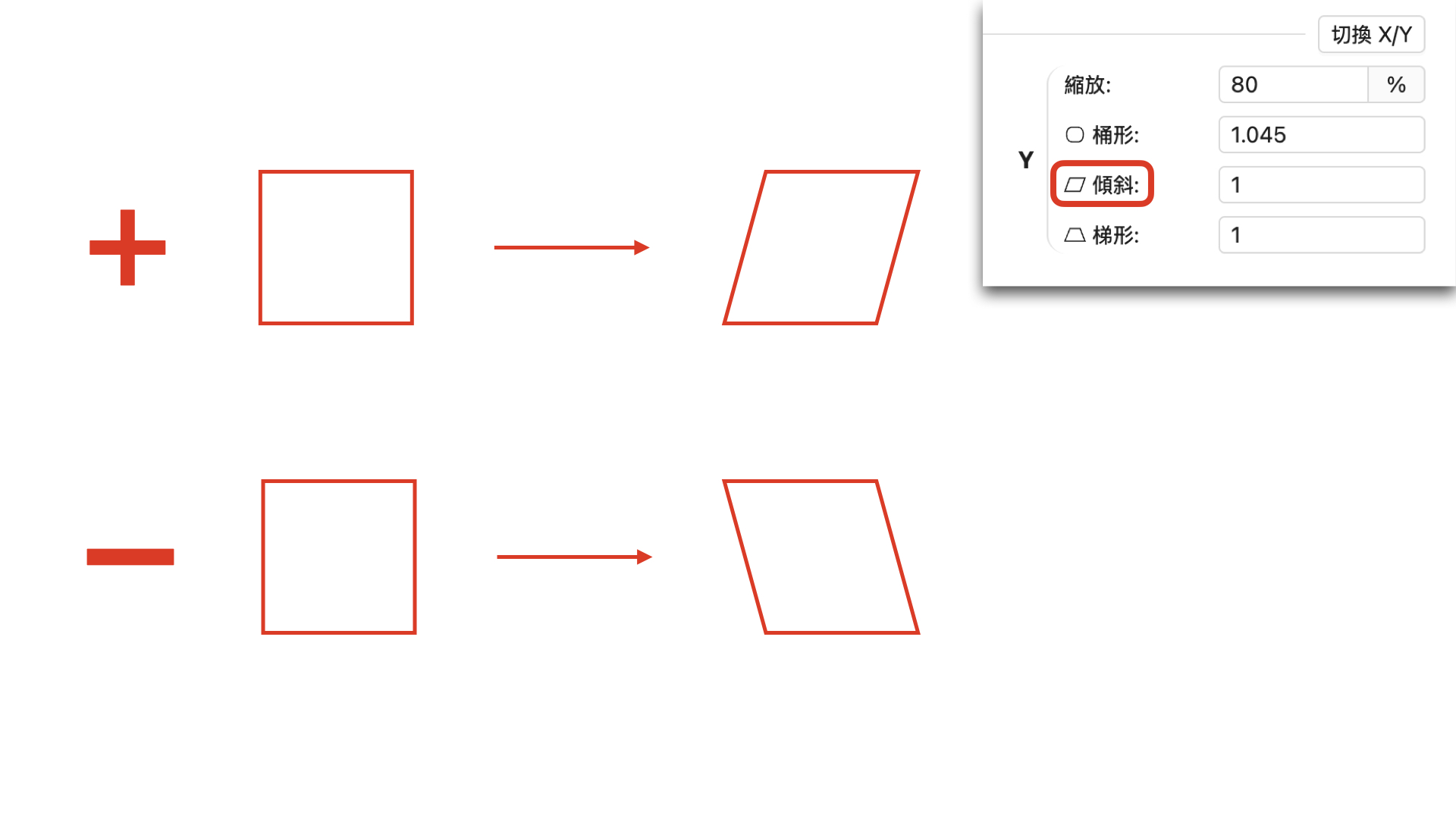

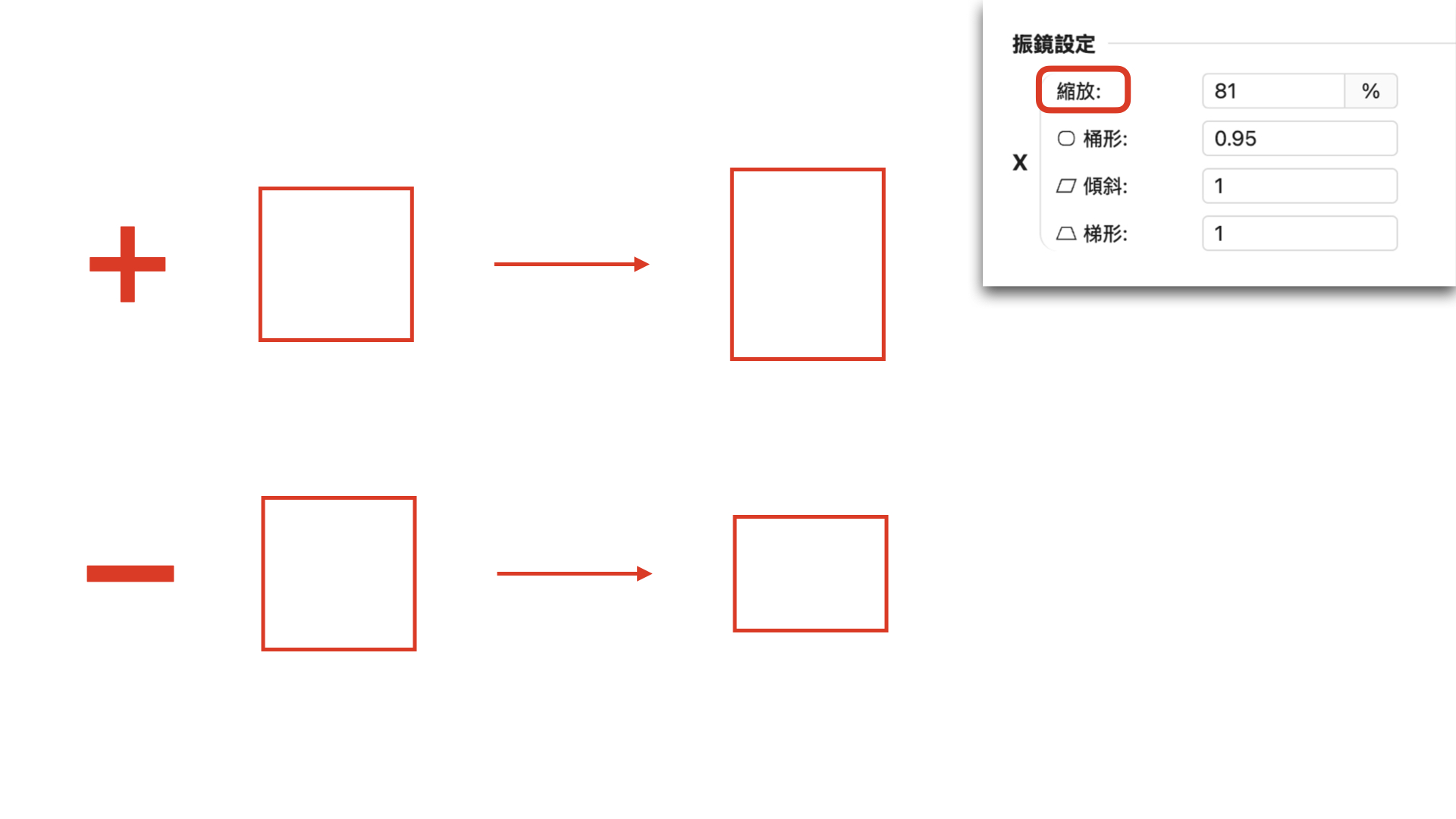

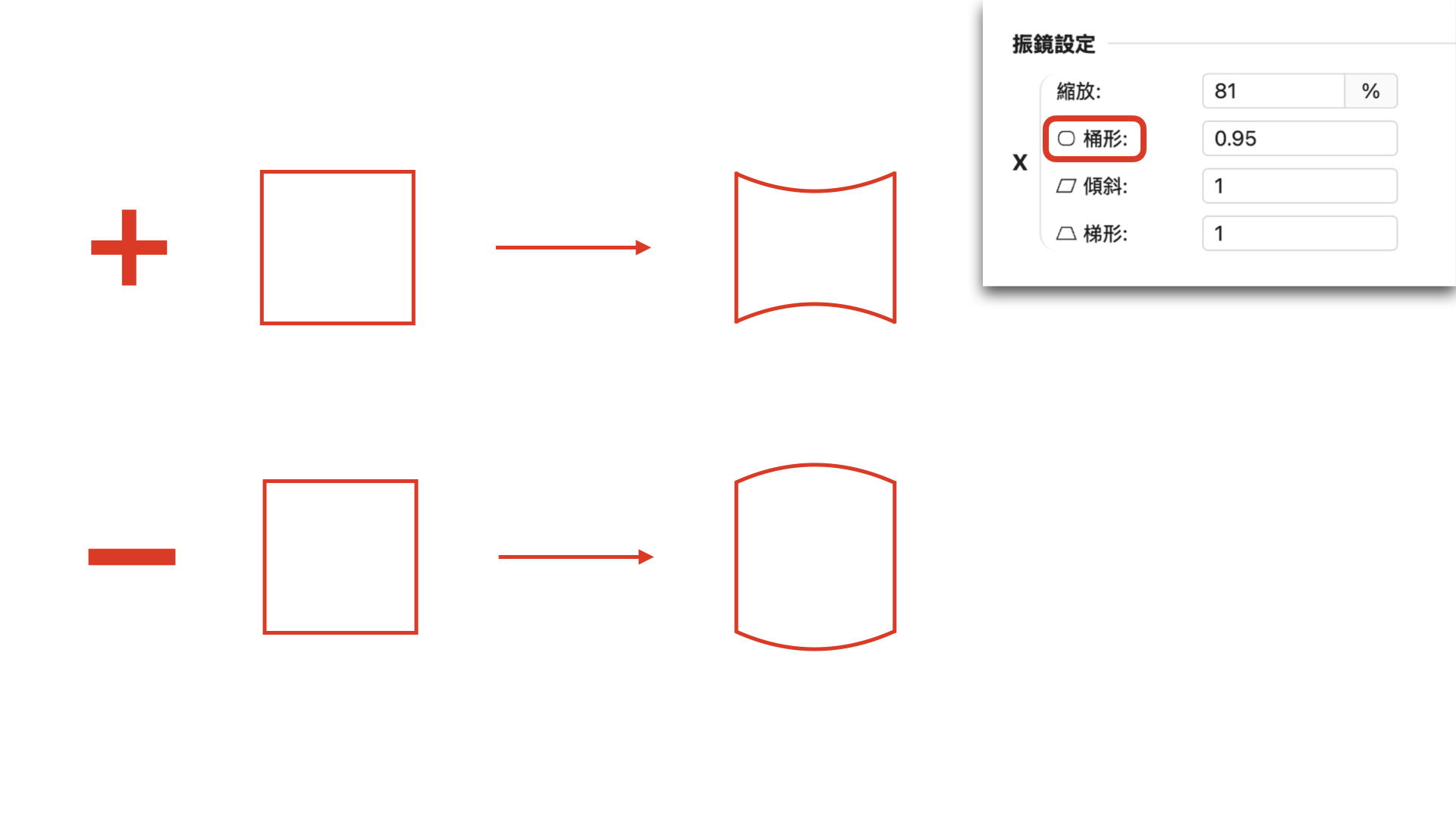

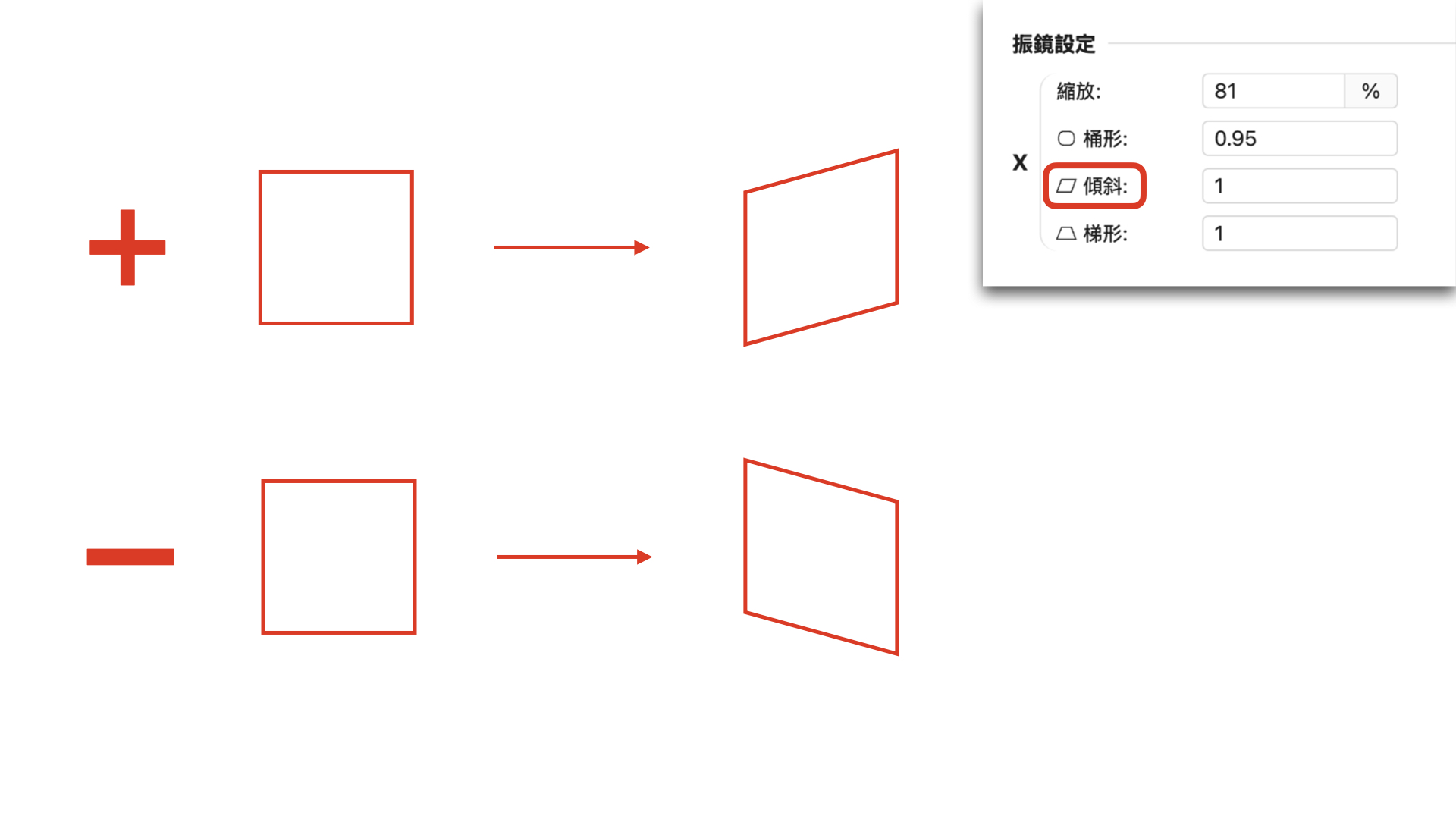

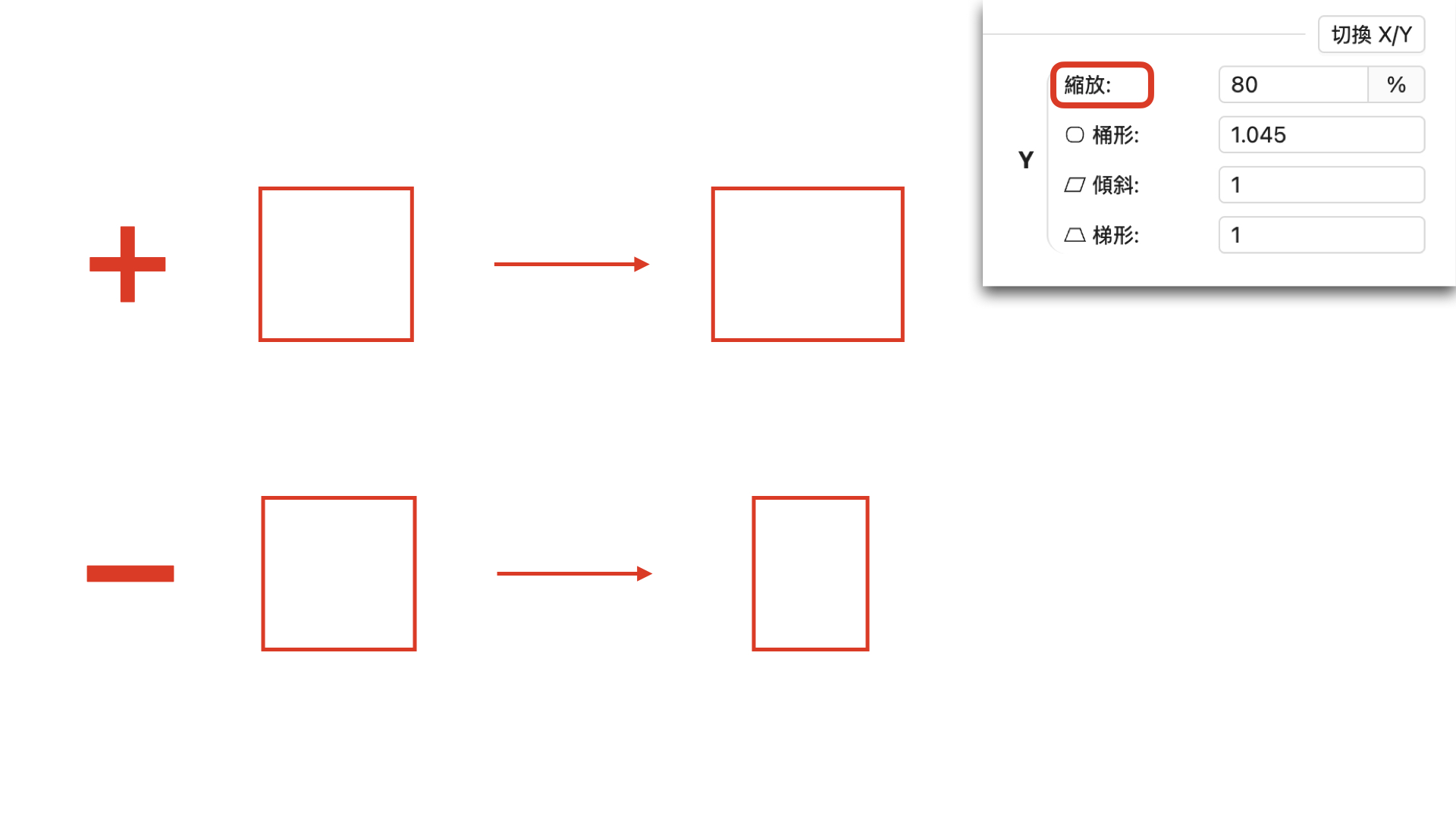

如果雕刻的工作區域形狀有變形，請參考以下資訊進行調整。
ⓘ 變形參數在超過0.8~1.2之間的數值後不會有太大的改變，請在這個區間內調整找到最合適的參數。

步驟 8 - 檢查預覽功能


在雕刻正確的工作區域大小後，點擊預覽以確認紅光框架是否與雕刻外框對齊。

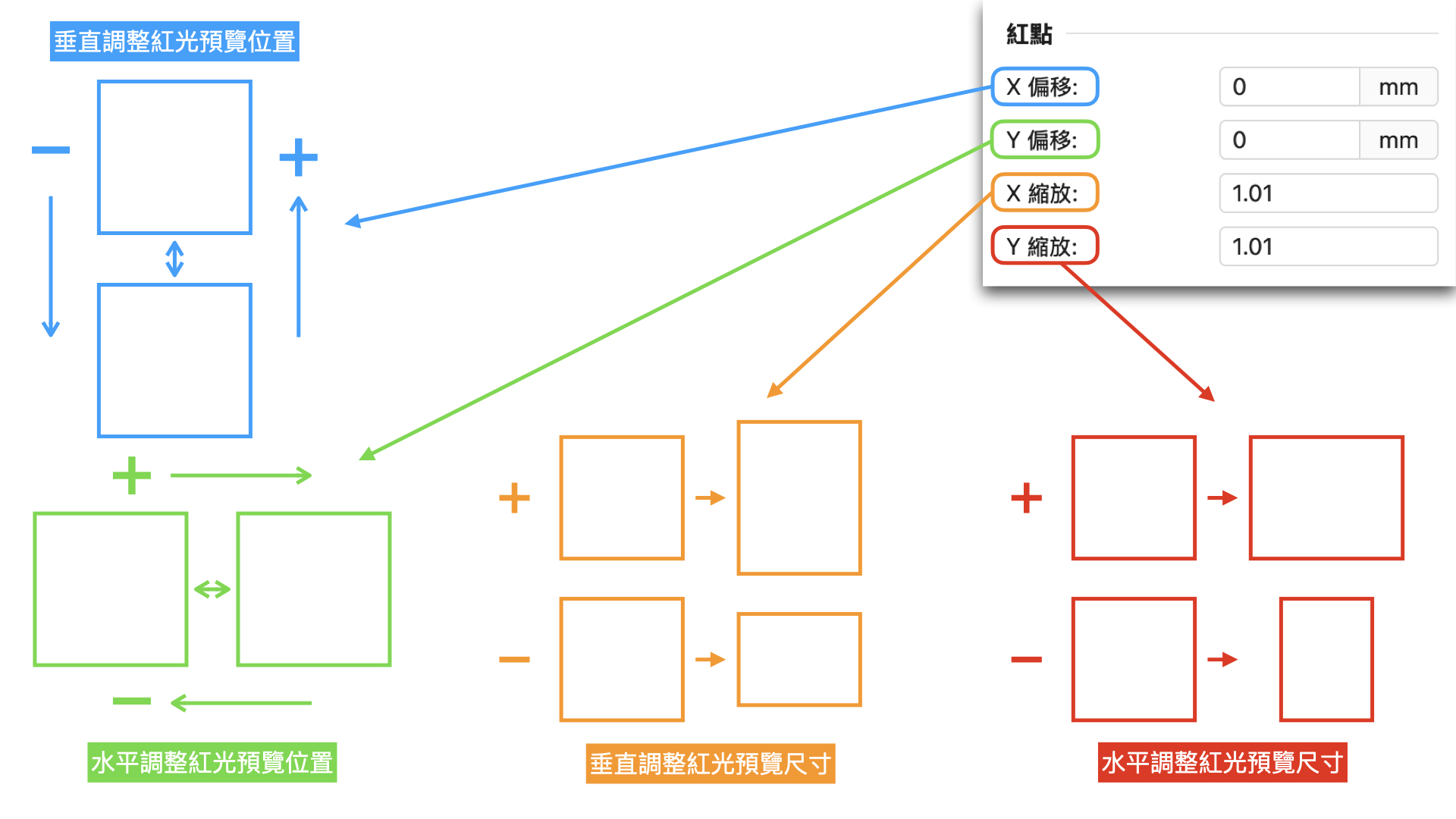

步驟 8-1 - 調整預覽偏移

如果紅光框架位置偏離雕刻結果，如下方範例所示，請參考以下方法進行調整。

範例：
根據上述結果，預覽圖稍微偏向右下方。
這表示需要增加「X 偏移」的值，同時減少「Y 偏移」的值。

步驟 9 - 驗證調整的結果

在 Beam Studio 中建立並雕刻一個正方形，啟動預覽紅光以確保框架紅光與雕刻外框吻合。
