2-3 水冷機開箱導引 - Beambox II

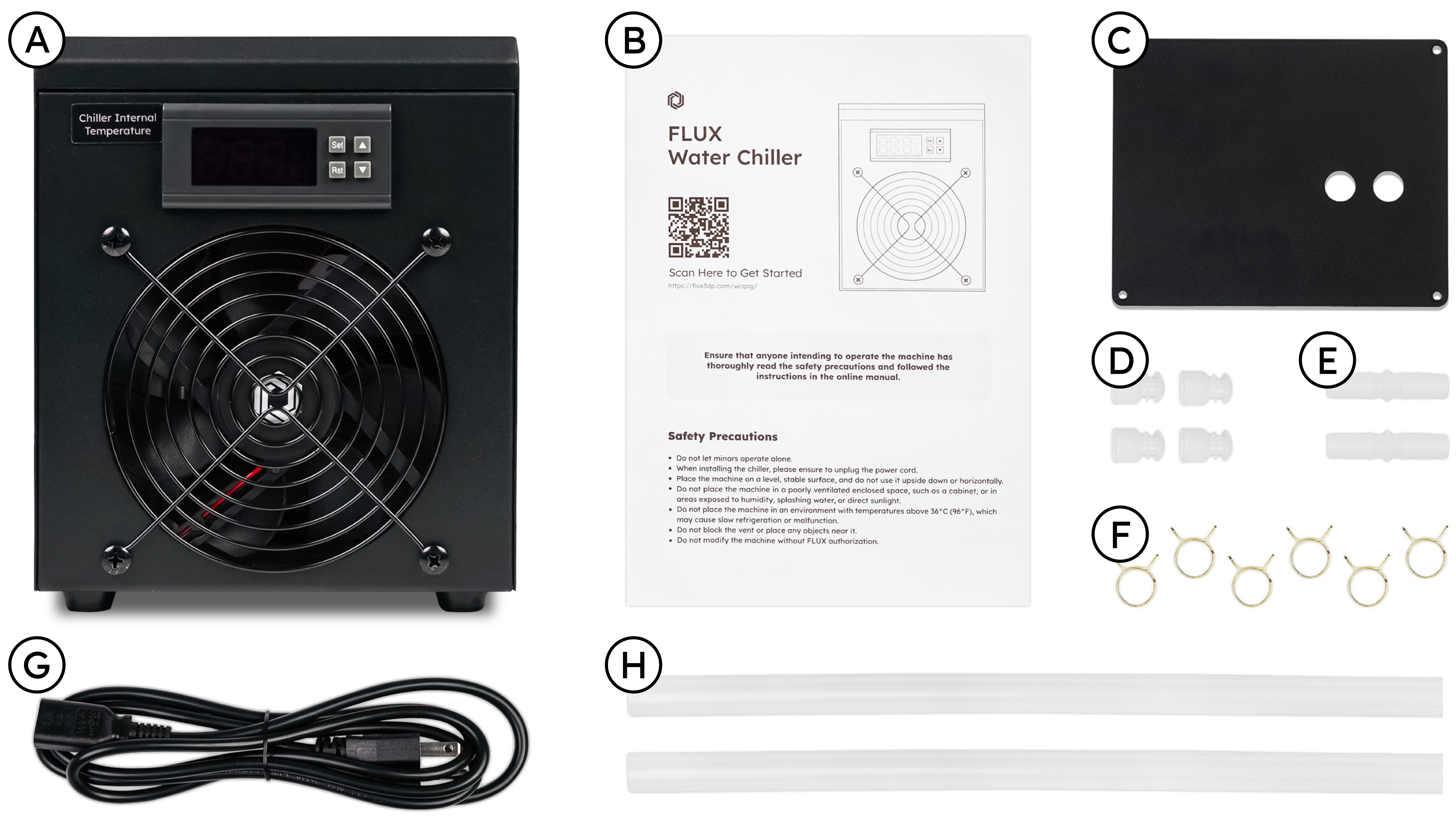

內容物

1. FLUX 水冷機

2. 開箱指引

3. Beambox II 專用水箱蓋
4. 管塞 ×4
5. 雙頭寶塔接頭 ×2
6. 管夾 ×6
7. 電源線
8. 200cm 矽膠長管 ×2

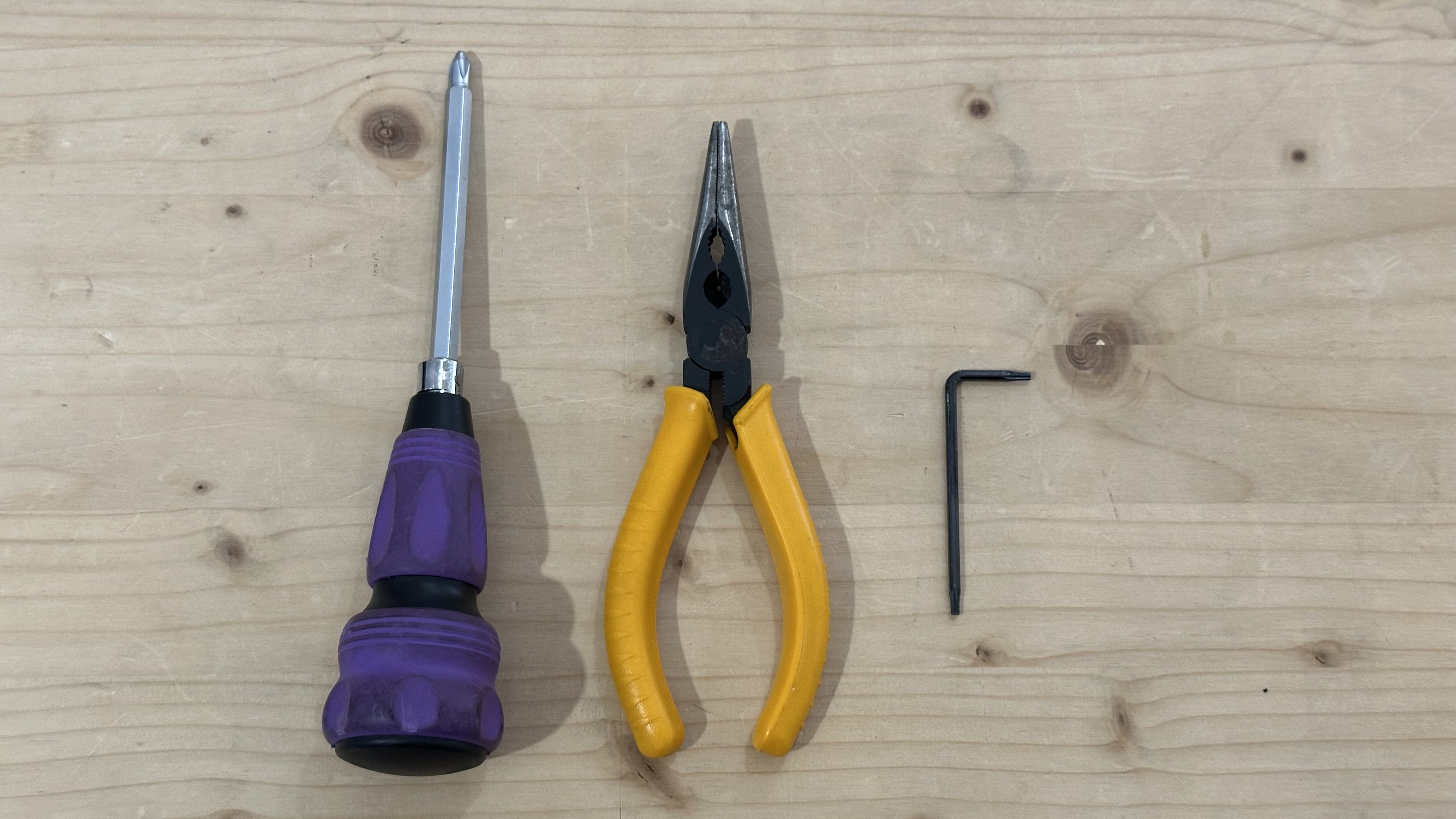

工具

• 十字螺絲起子
• 尖嘴鉗
• T8 星型板手

安裝教學

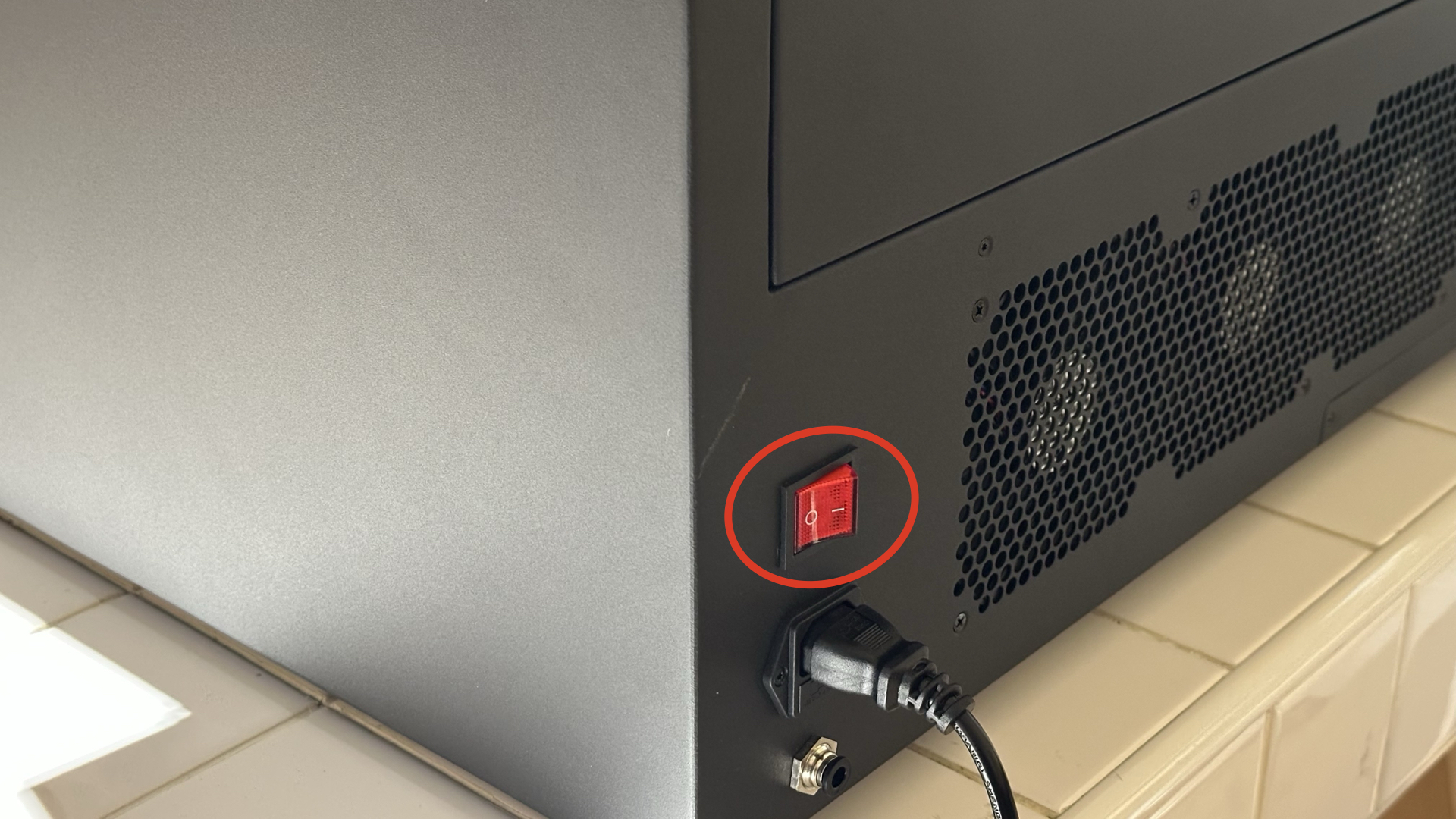

Step 1 - 關閉機器電源

Step 2 - 打開水箱蓋與機器背蓋

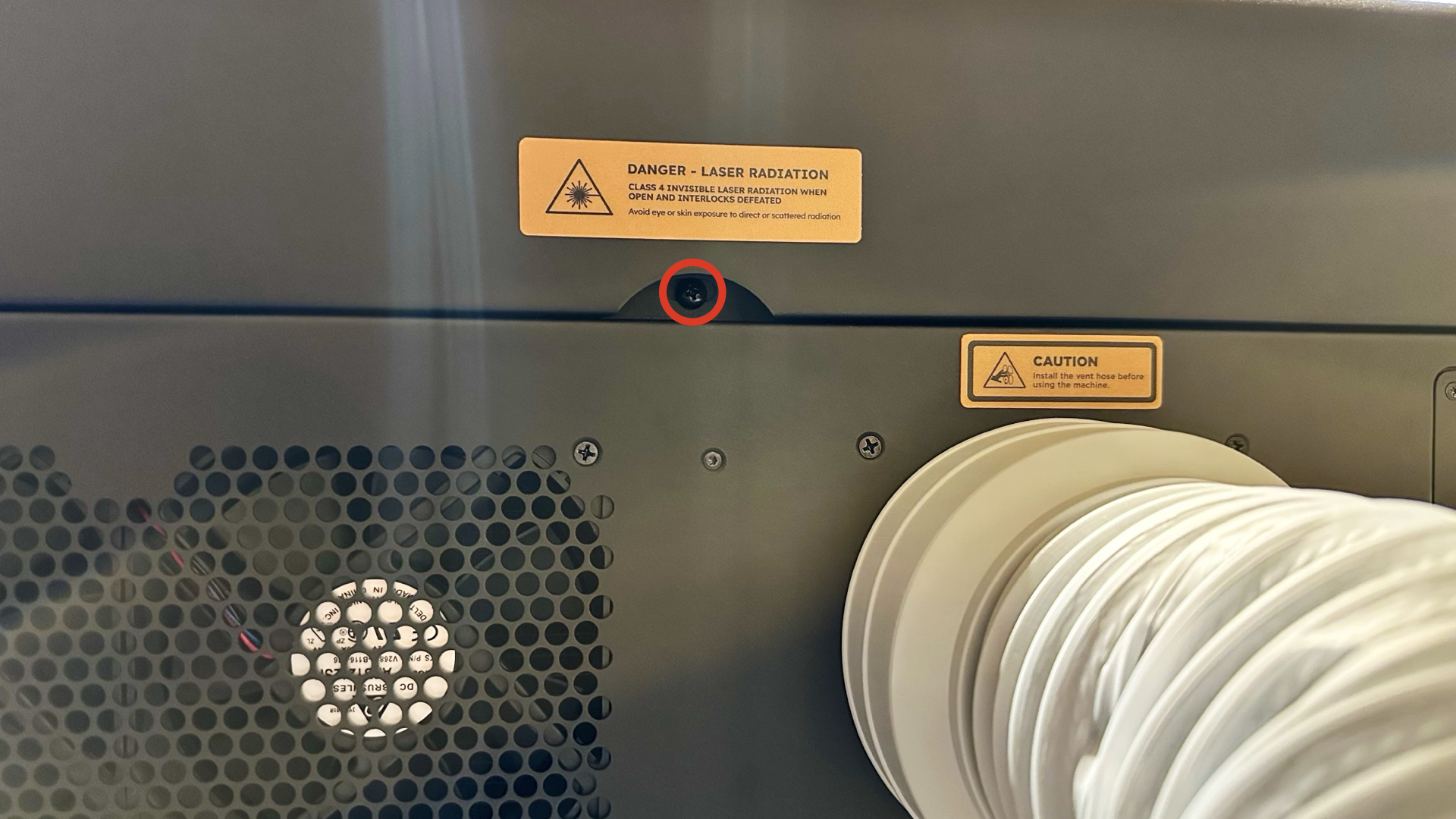

用T8 星型板手移除水箱蓋的螺絲

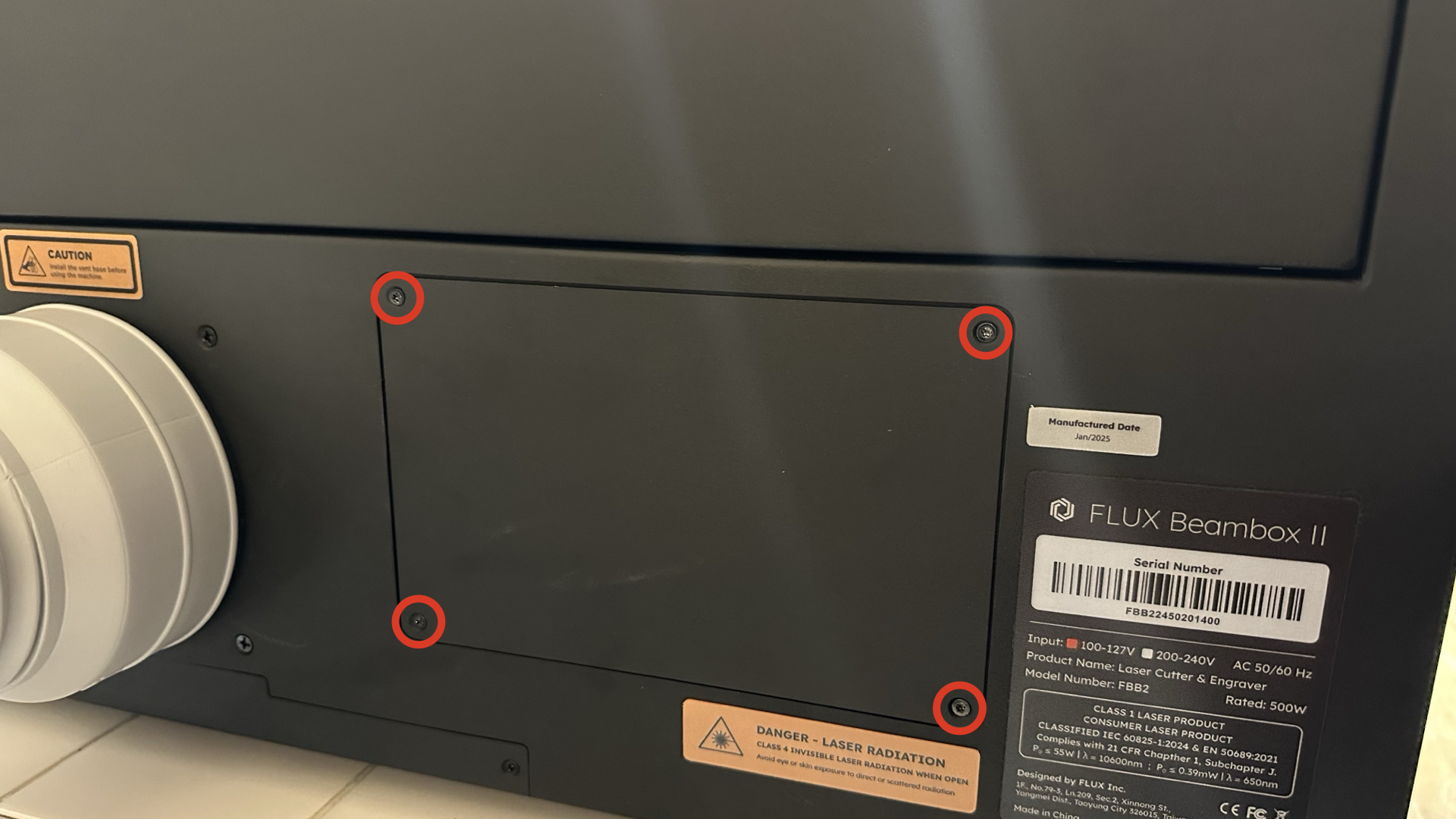

用十字螺絲起子移除背蓋螺絲

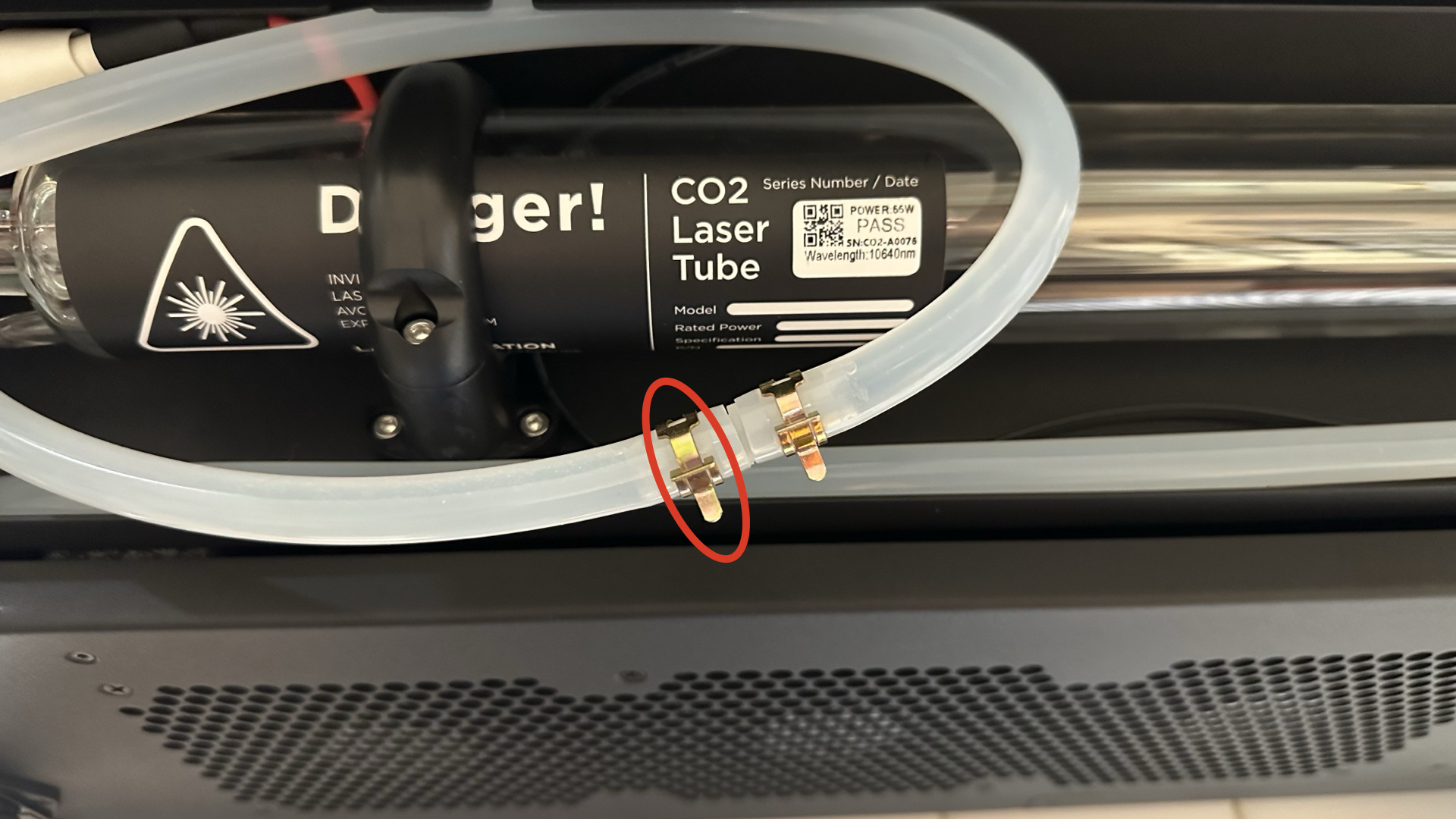

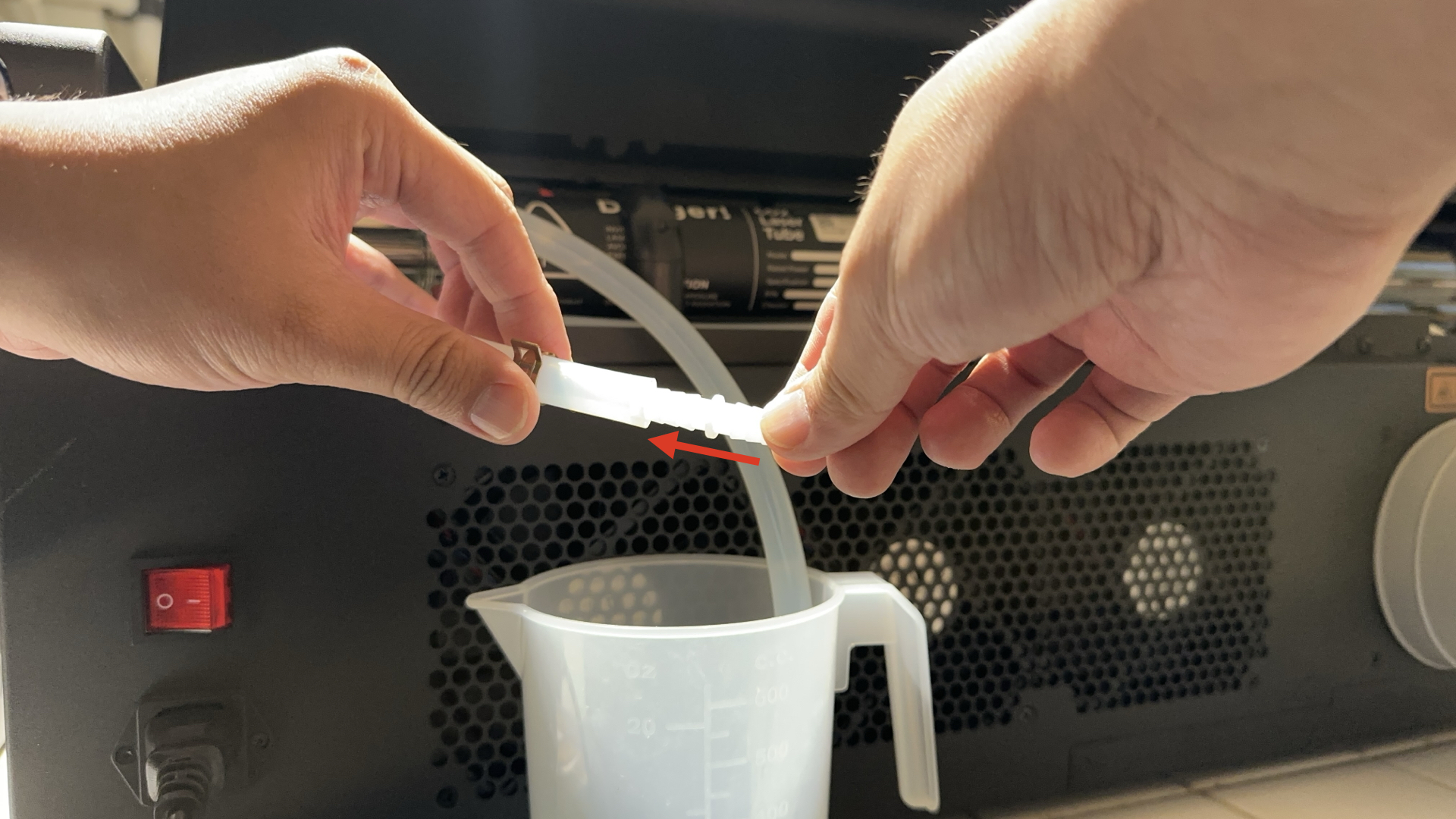

Step 3 - 鬆開水管

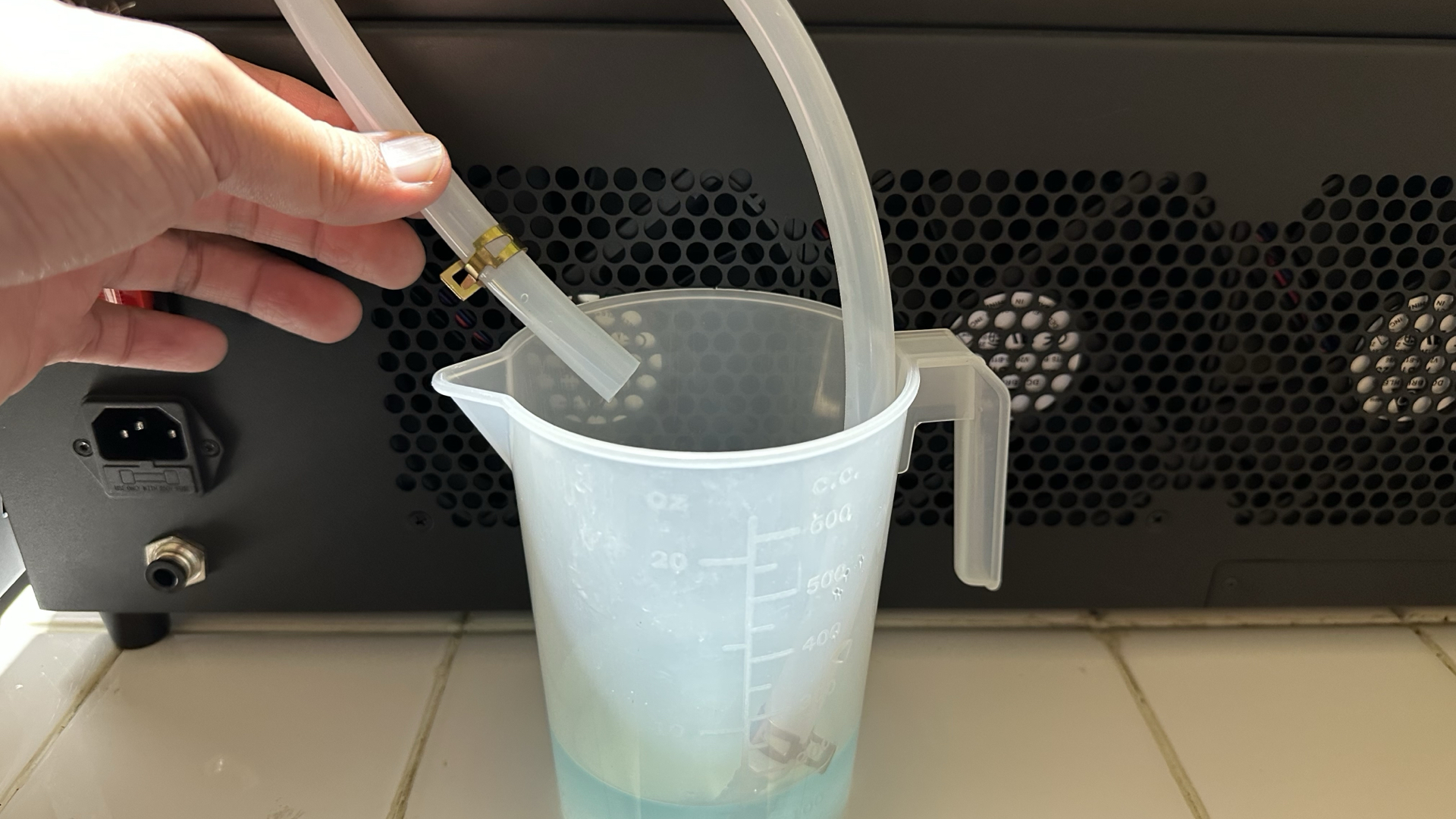

用尖嘴鉗移開水管夾來鬆開水管，並準備容器裝水（可能會有水流出）

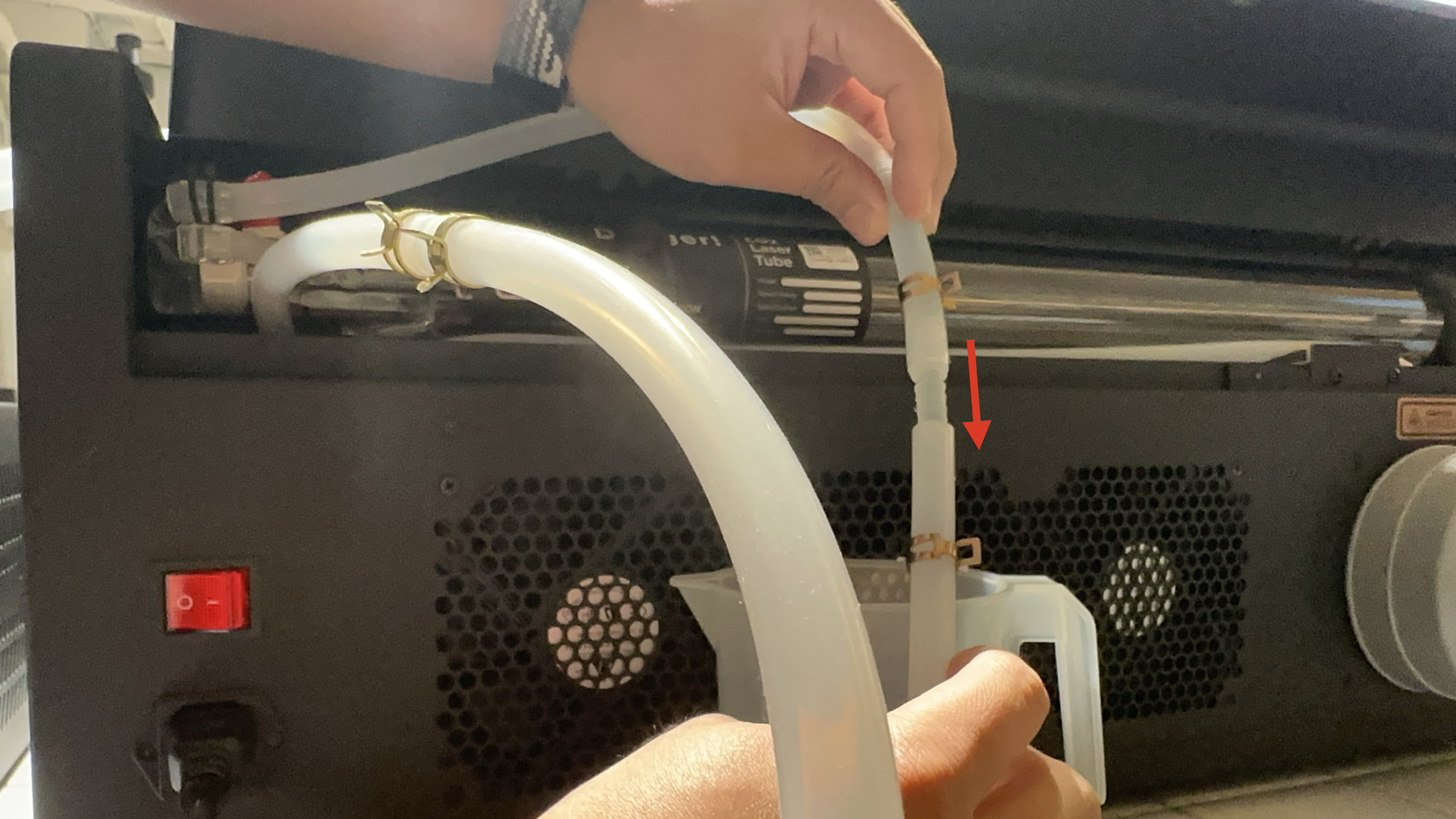

Step 4 - 連接水冷機的兩條水管

將雙寶塔街頭插入水管

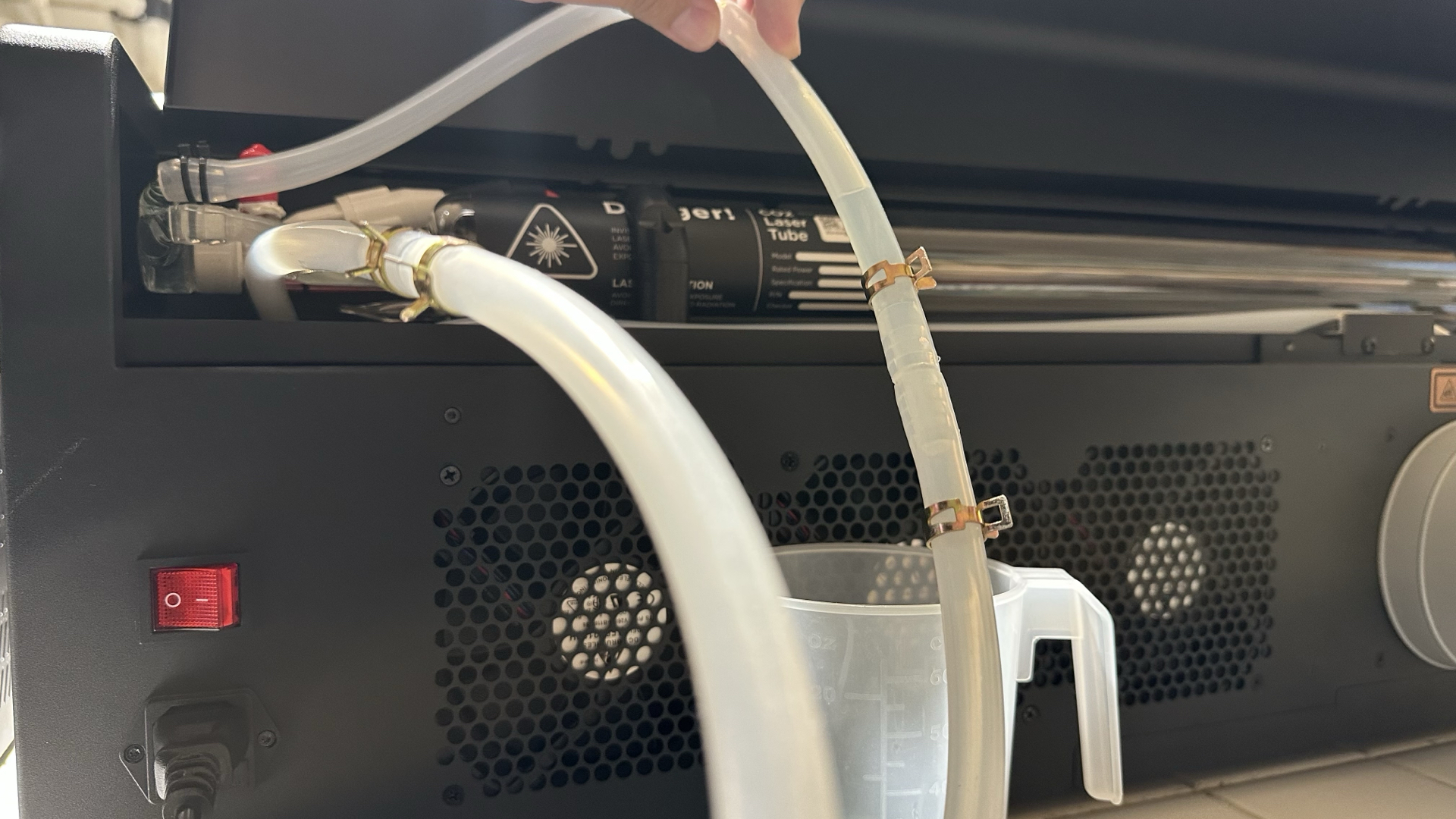

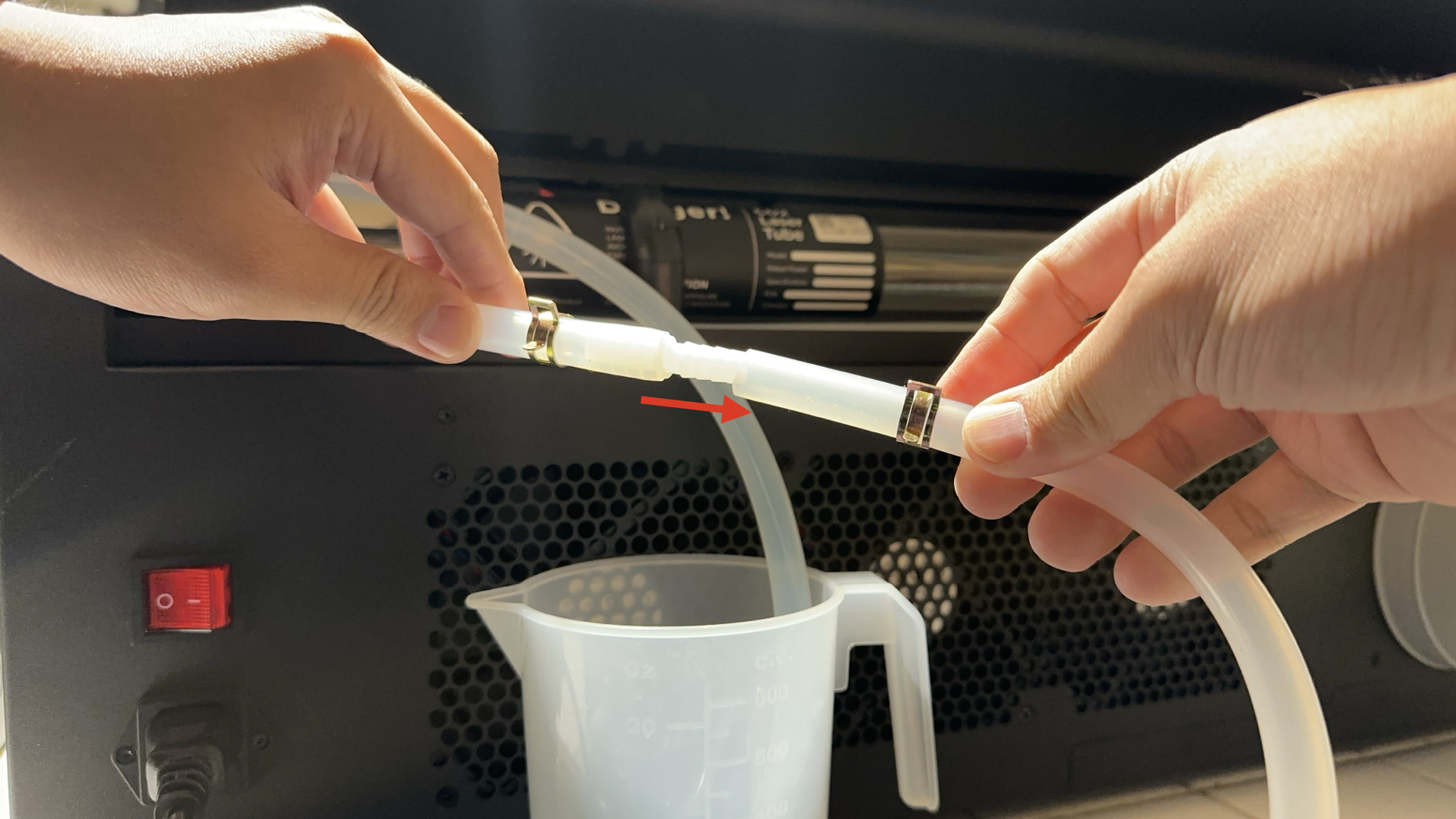

連接水管

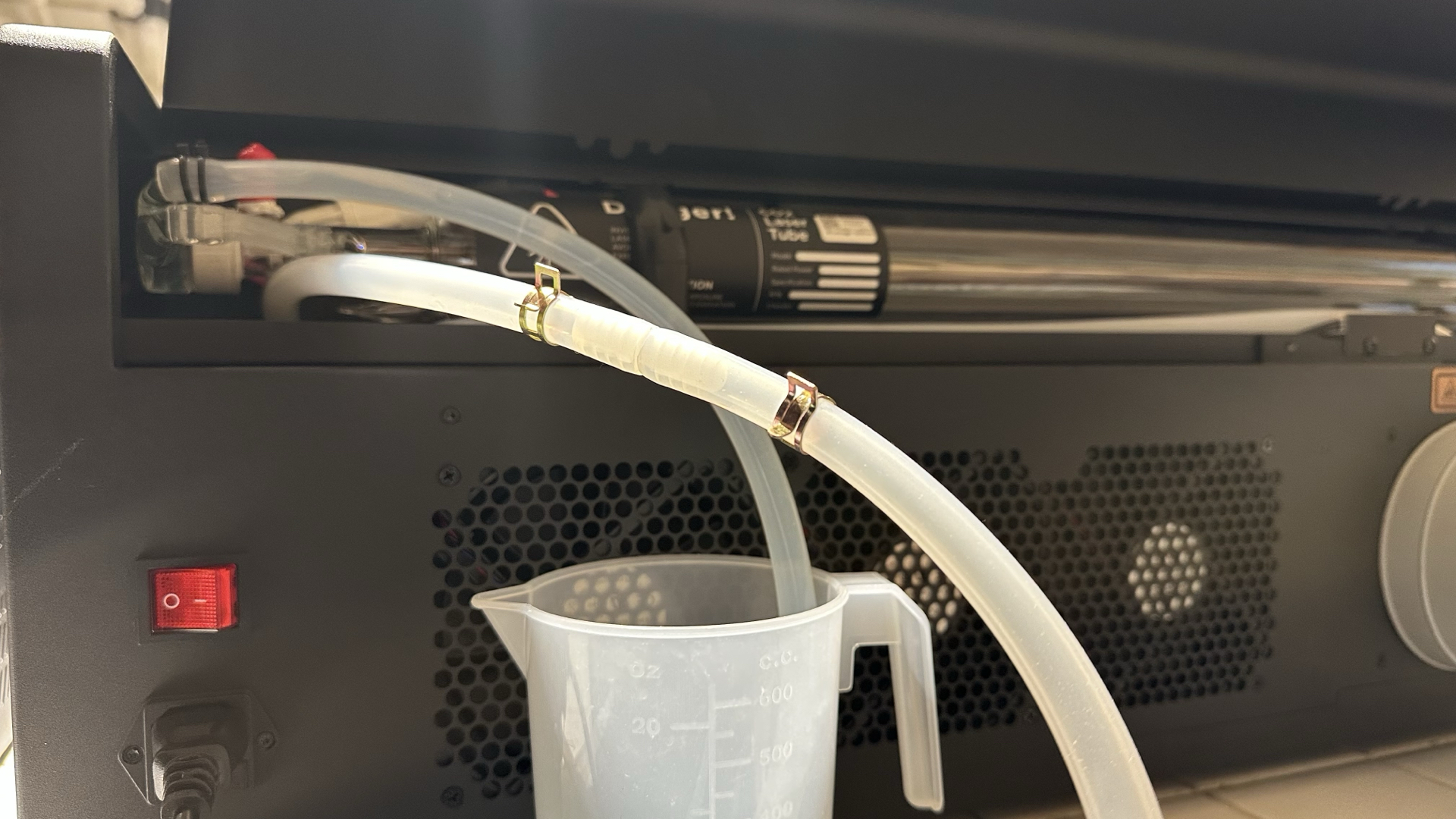

連接另一條原本就有寶塔接頭的水管

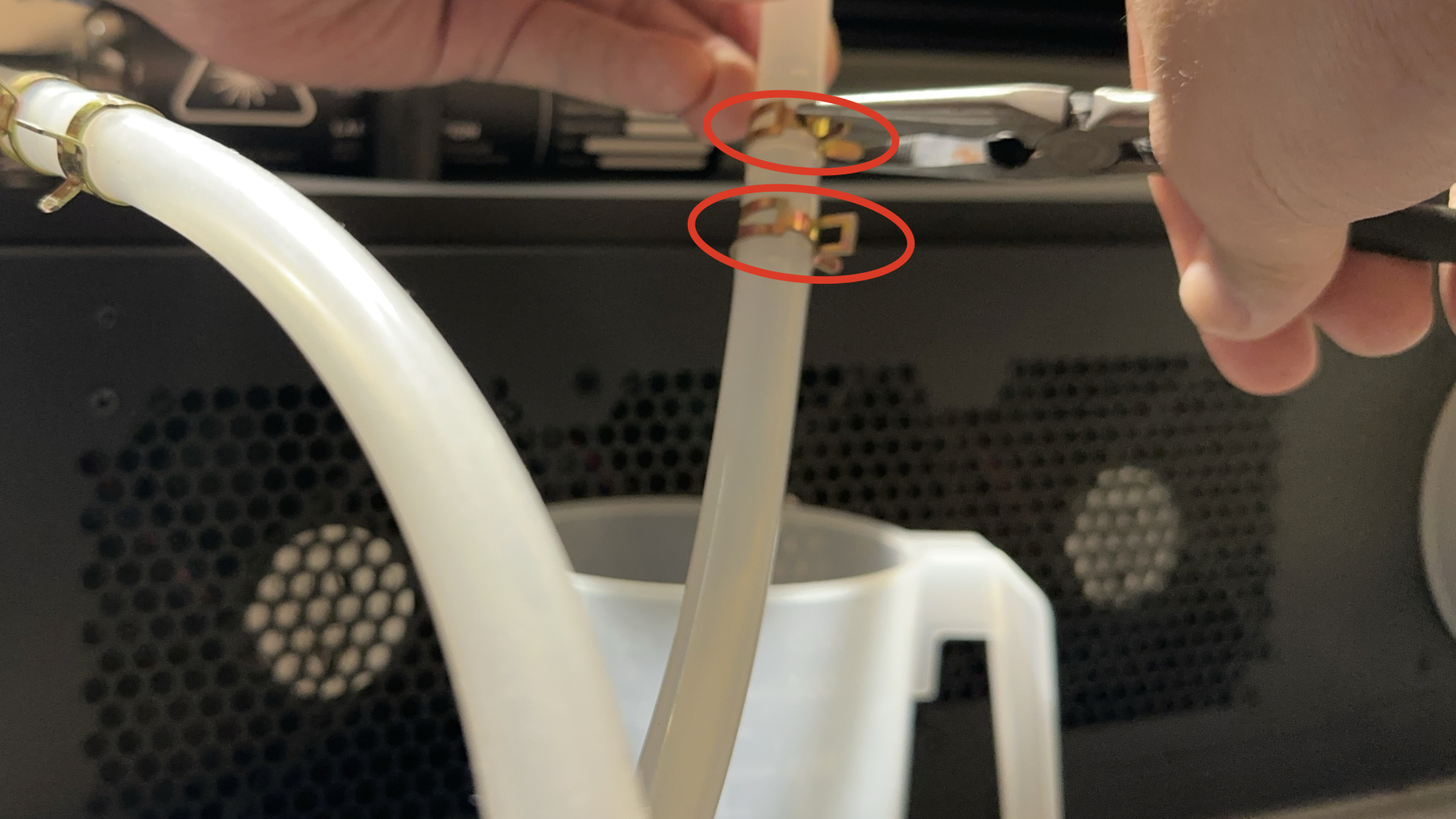

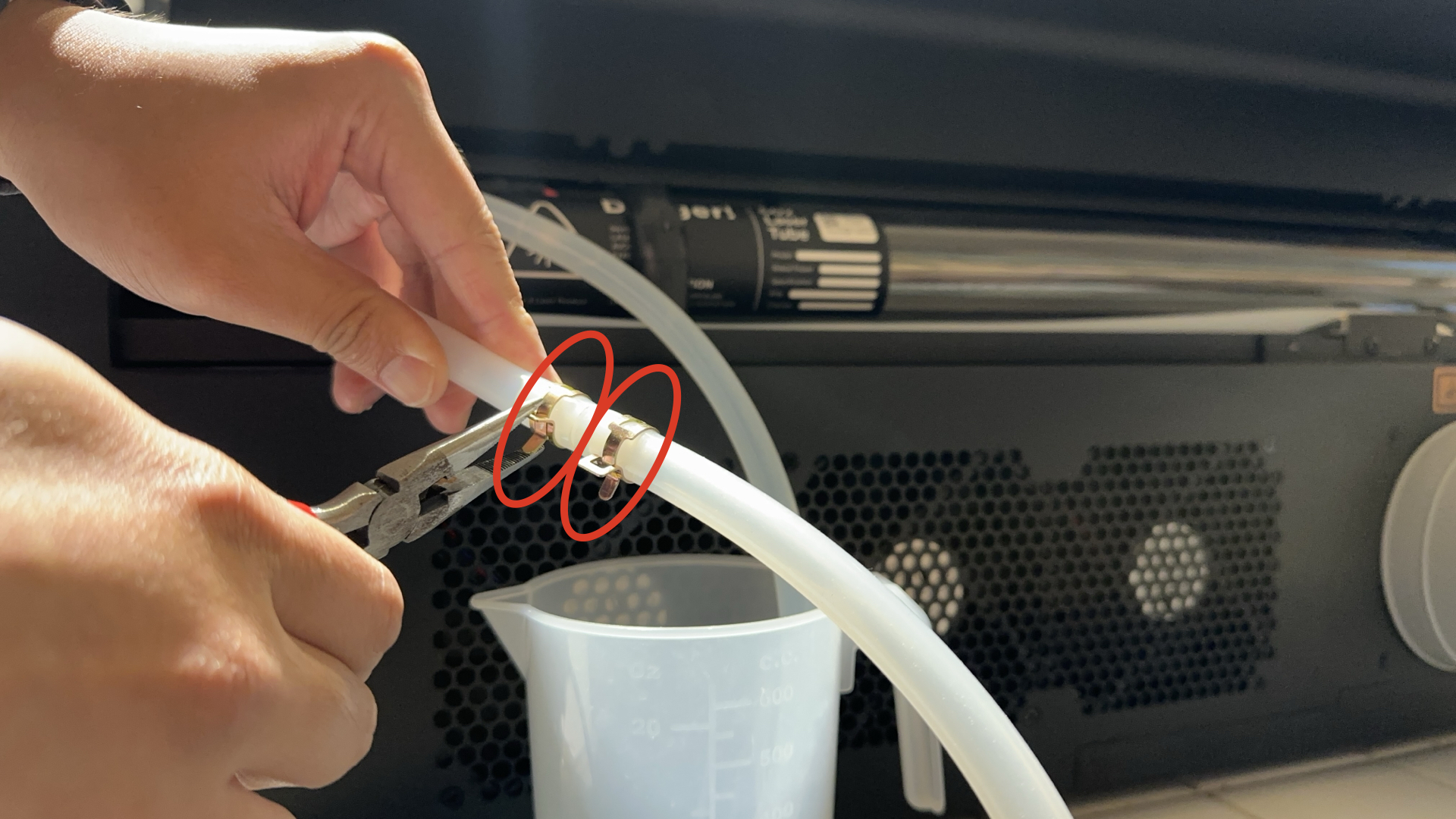

用尖嘴鉗移動水管夾到寶塔接頭上固定水管

Step 5 - 固定水管位置

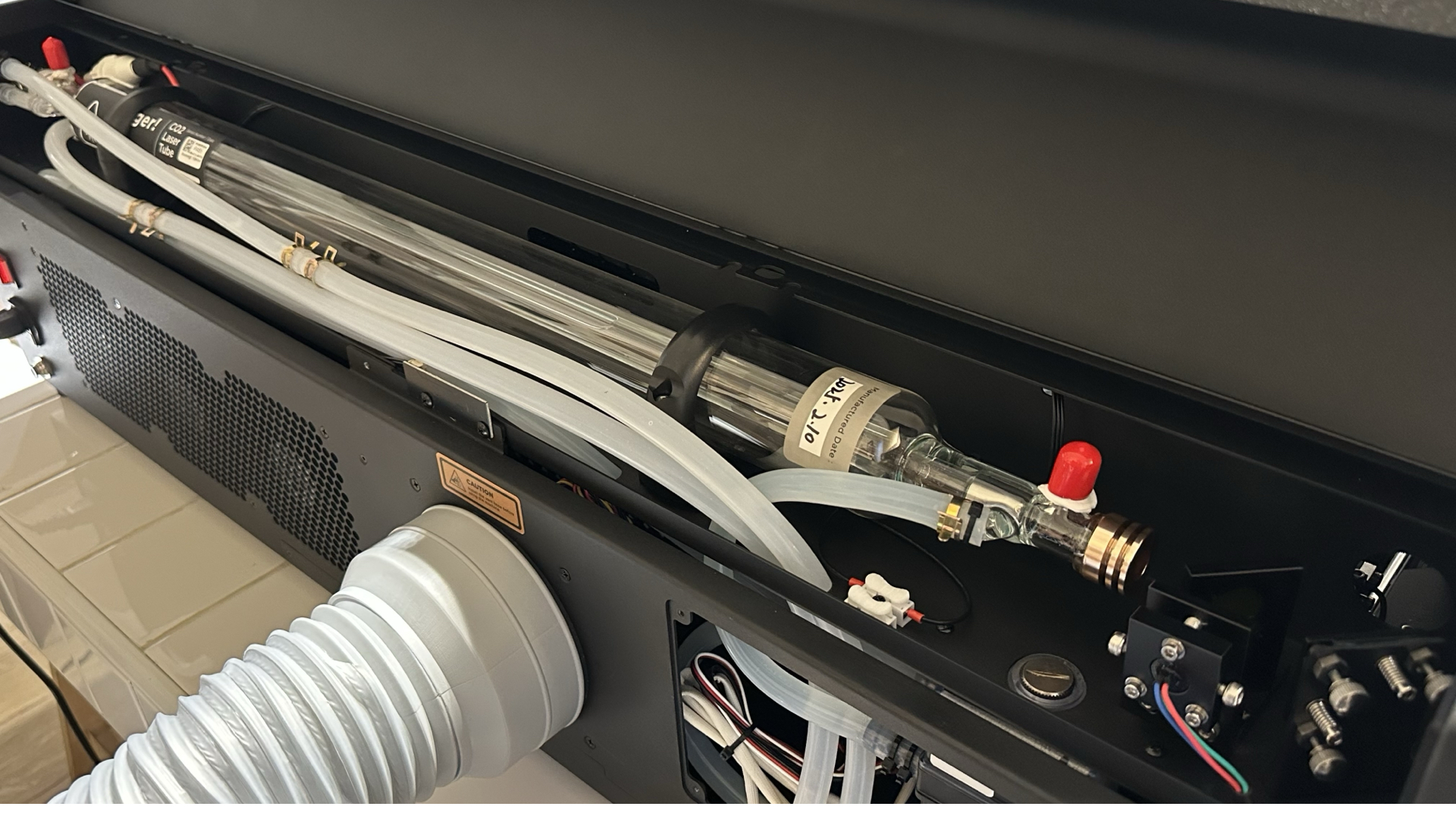

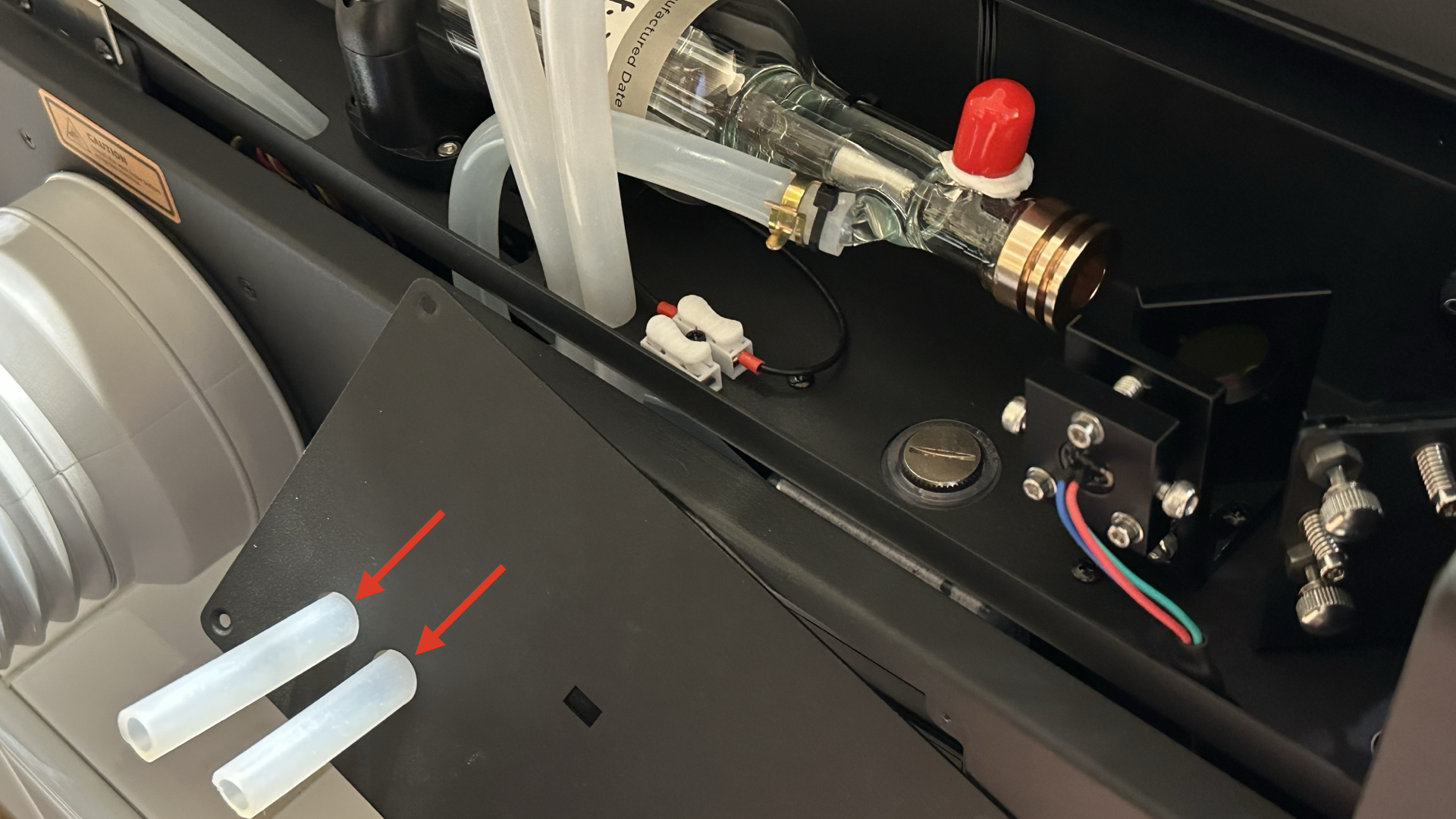

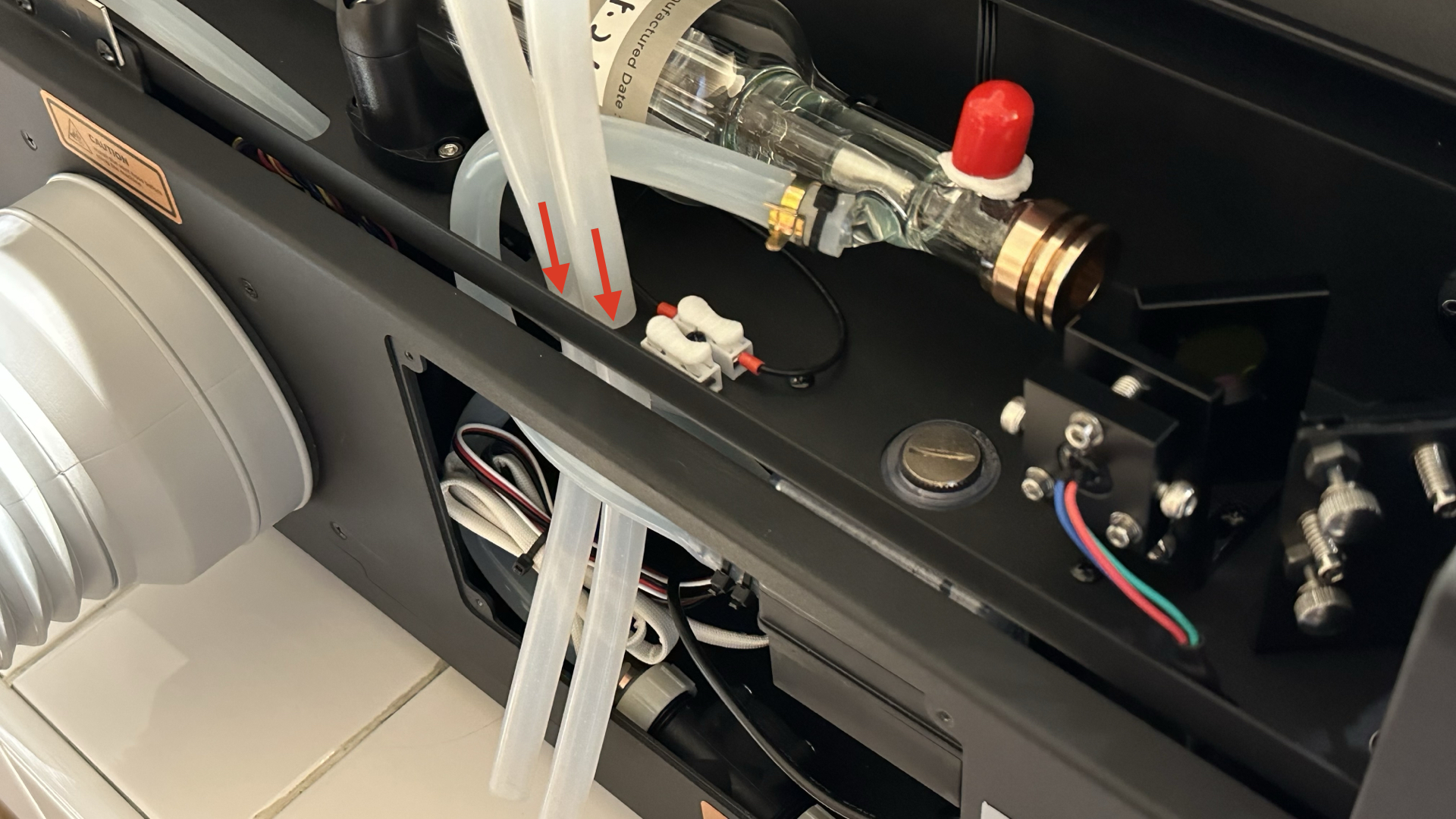

將兩條水管穿過水箱旁的孔位，再穿過Beambox II 專用水箱蓋

Step 6 - 將水管安裝至水冷機上

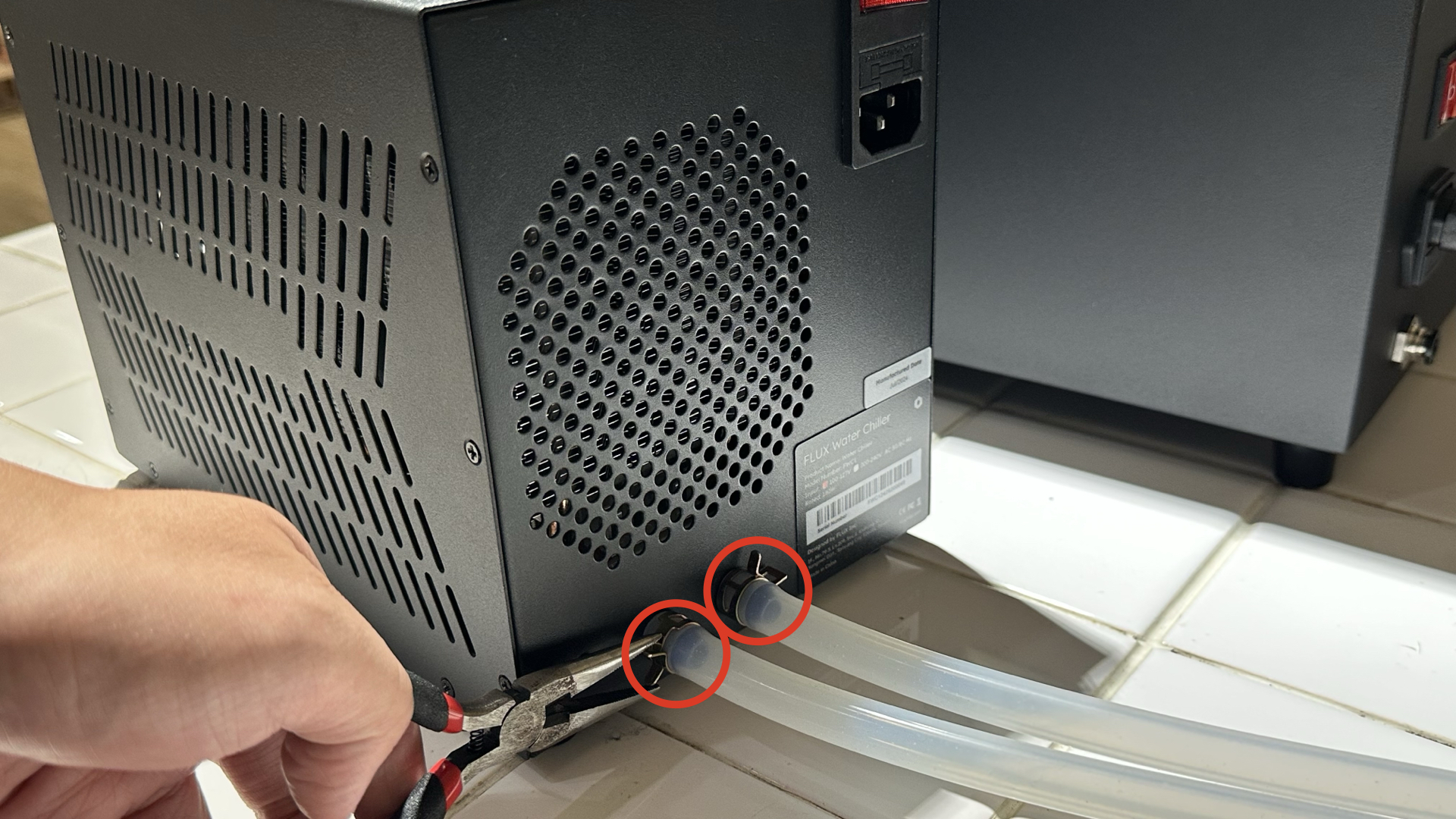

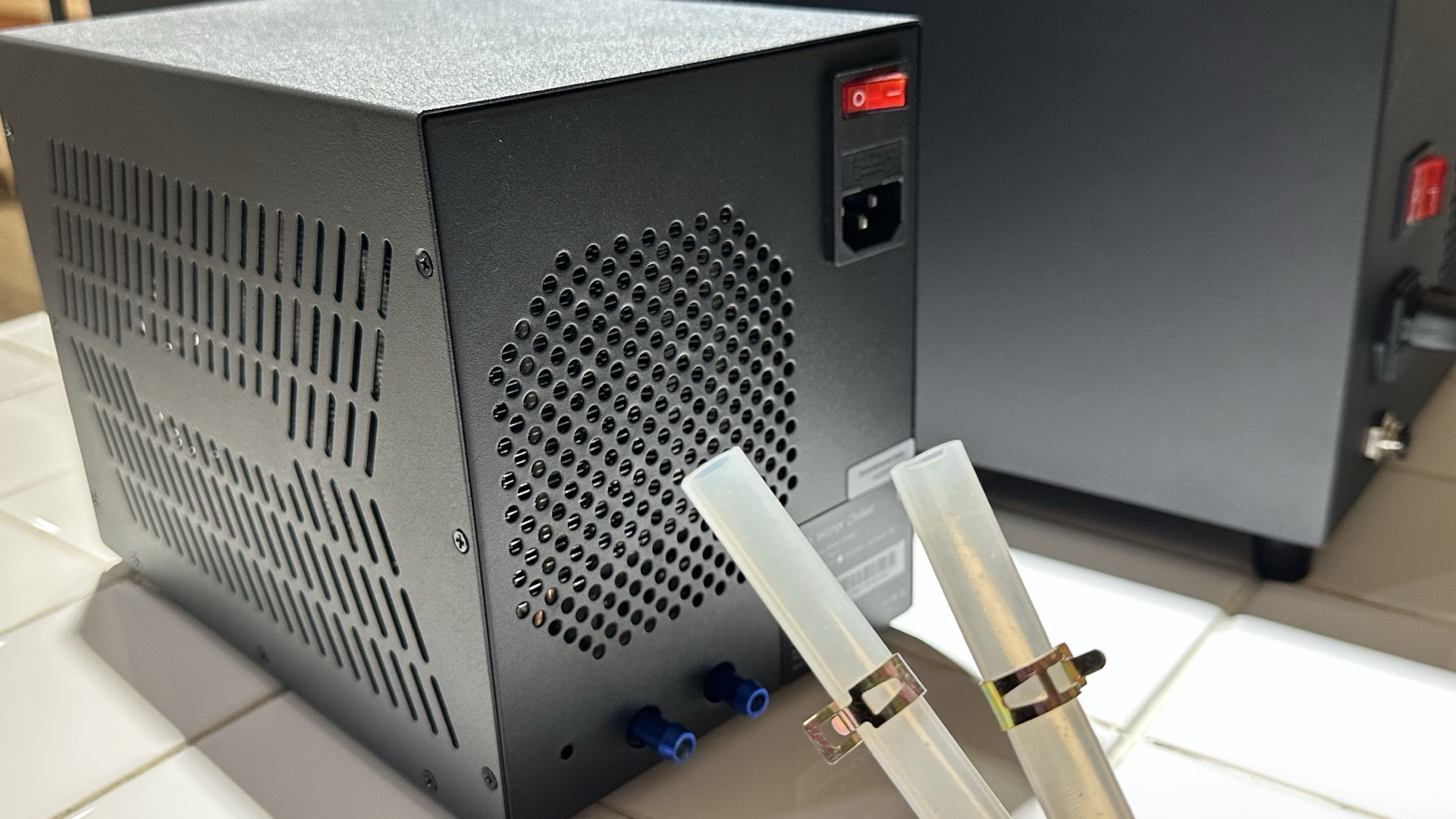

用尖嘴鉗移動水管夾到水冷機接頭上固定水管

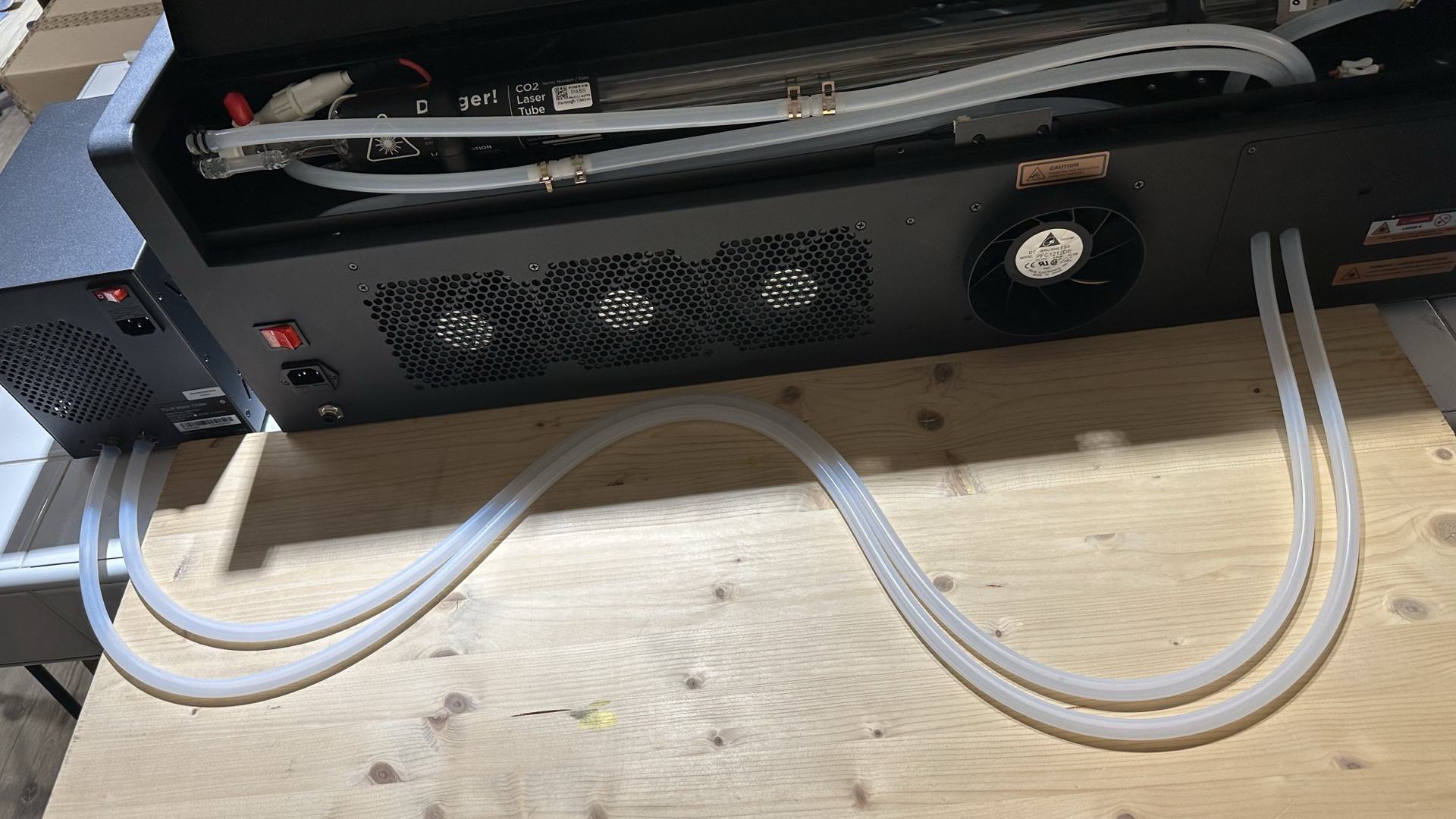

Step 7 - 確認水管位置

建議與機器保持水平

Step 8 - 開啟機器電源

Step 9 - 加水

a. 使用雙頭扳手打開水泵蓋。
b. 放入漏斗。
c. 緩慢加水，保持水位在 50% 左右。
d. 蓋緊水泵蓋。
e. 進入「維護模式」，等待回原點完成後，按下「水泵」按鈕以啟動水泵。
f. 當水箱水位下降時，再次按下「水泵」按鈕關閉水泵，並繼續注水直到水位達到 80%。
g. 重複上述步驟，直到水位維持在 80% 且不再下降。

Step 10 - 測試水流速

請執行流速測試，並確認數值是否正常。
(機器面板 > 機器 > 硬體設定 > 流速測試)

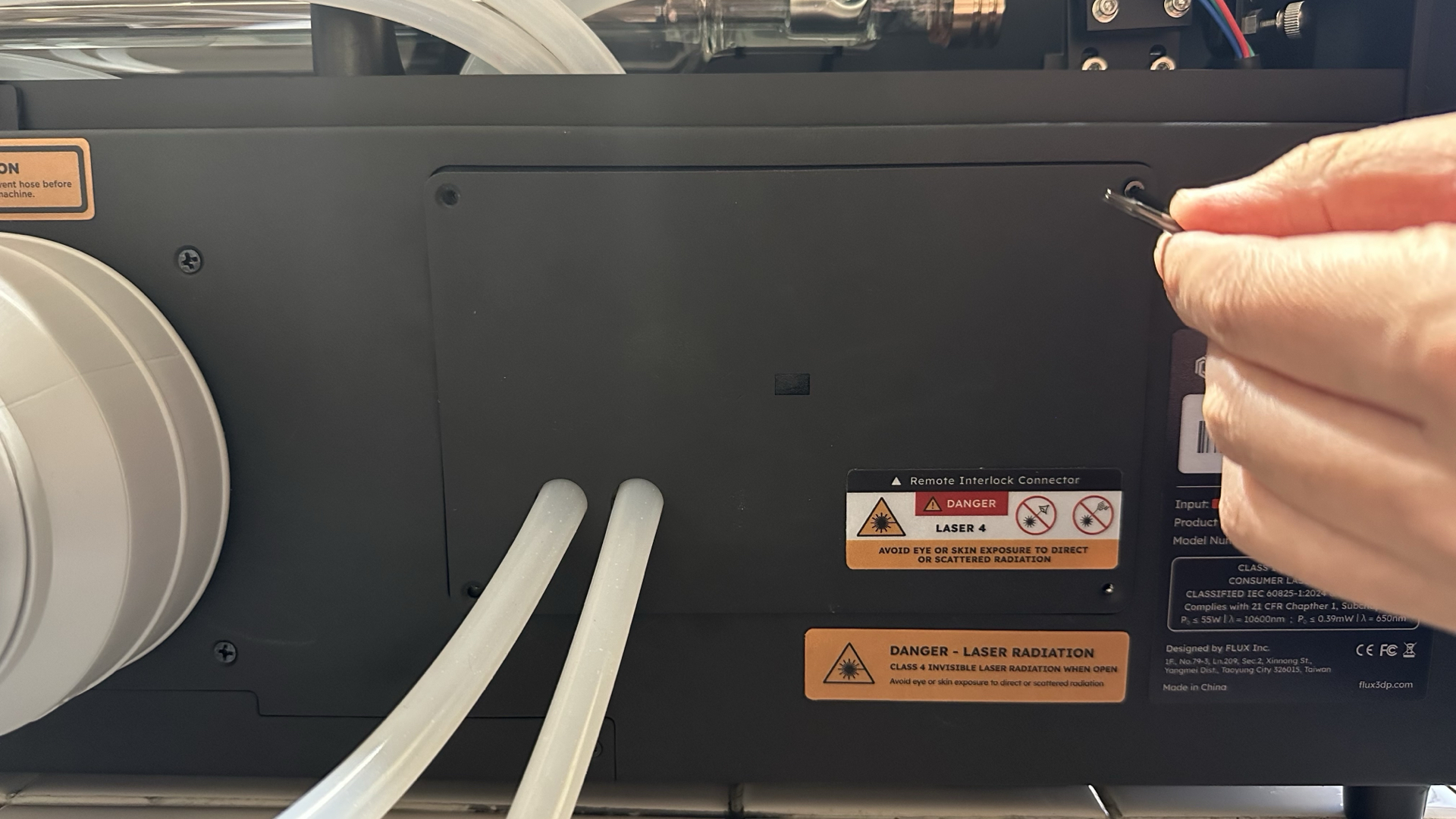

Step 11 - 鎖回背蓋與水箱蓋

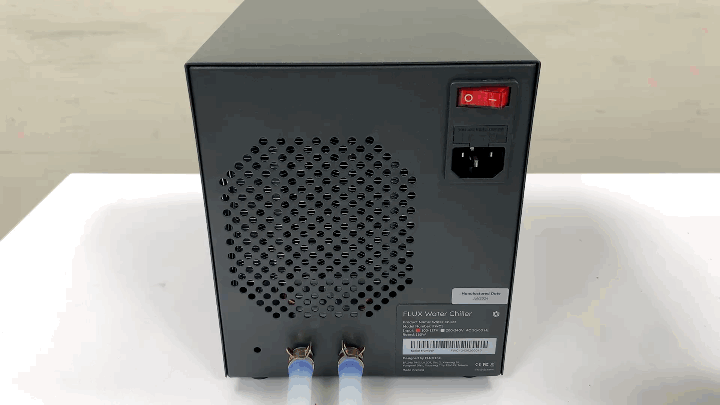

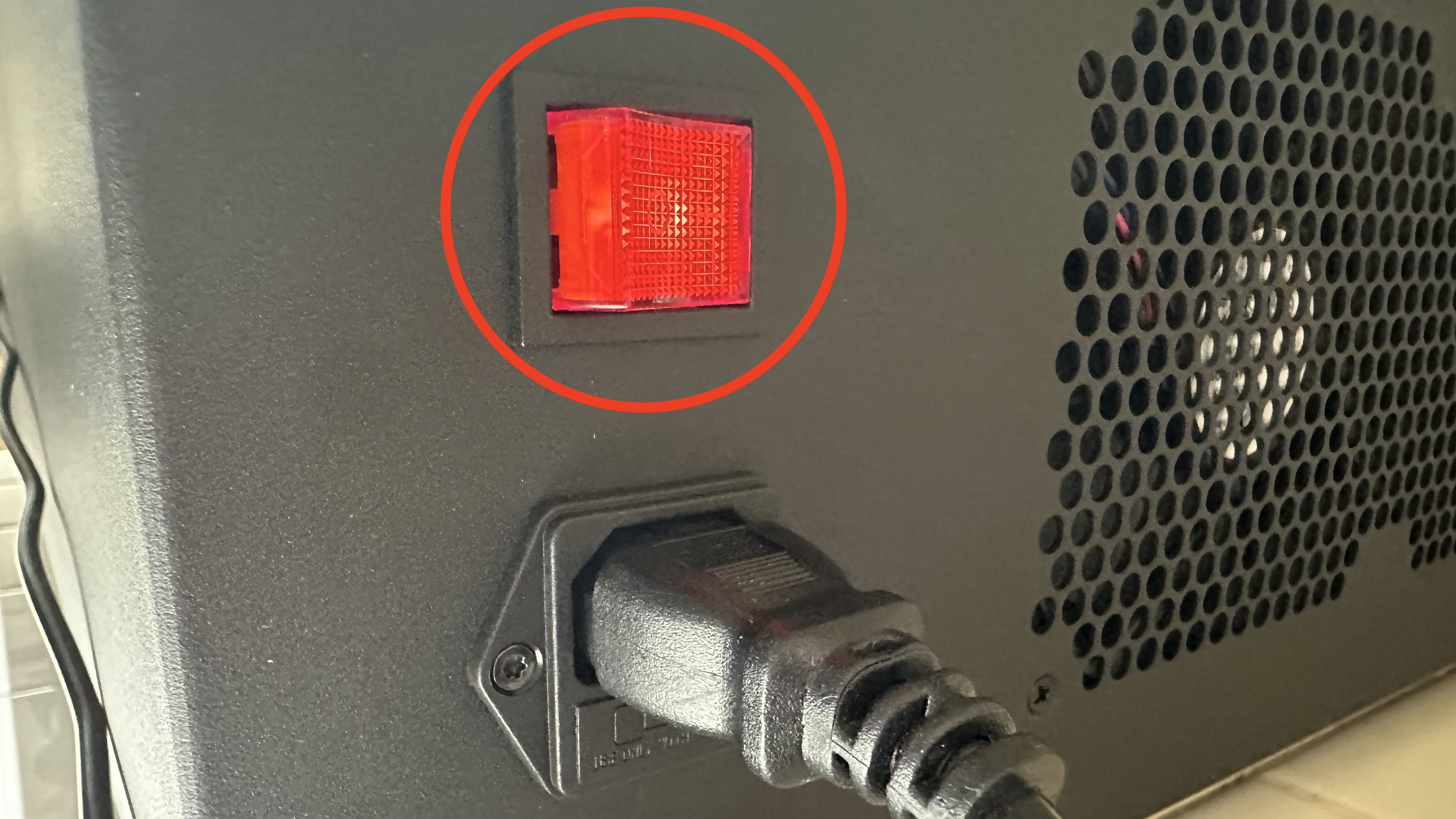

Step 12 - 開啟水冷機

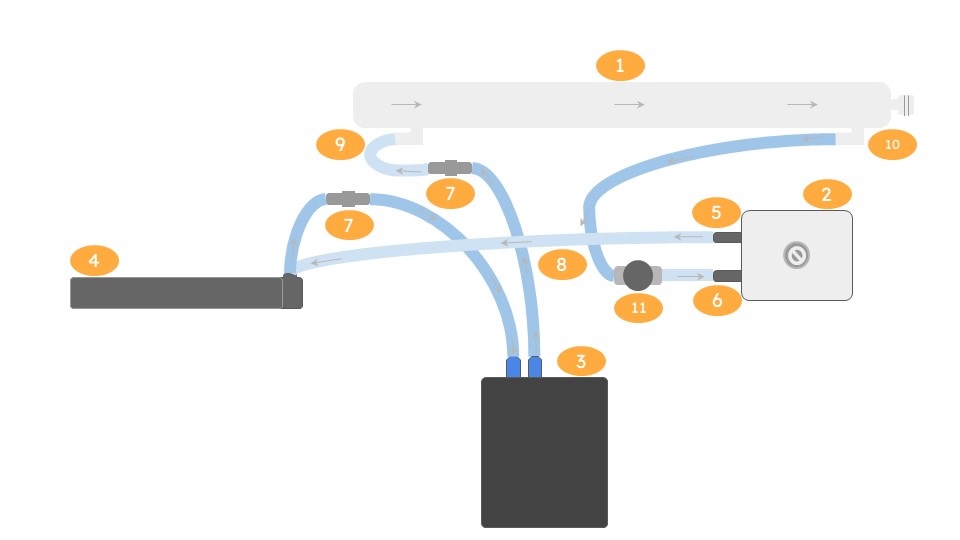

水路示意圖

1. 雷射管
2. BLDC 水泵
3. FLUX 水冷機
4. 機器內水冷排
5. 水泵出水端
6. 水泵入水端
7. 雙頭寶塔接頭
8. 水管
9. 雷射管入水端
10. 雷射管出水端
11. 水流計
