2-1 開箱導引 - 護殼版

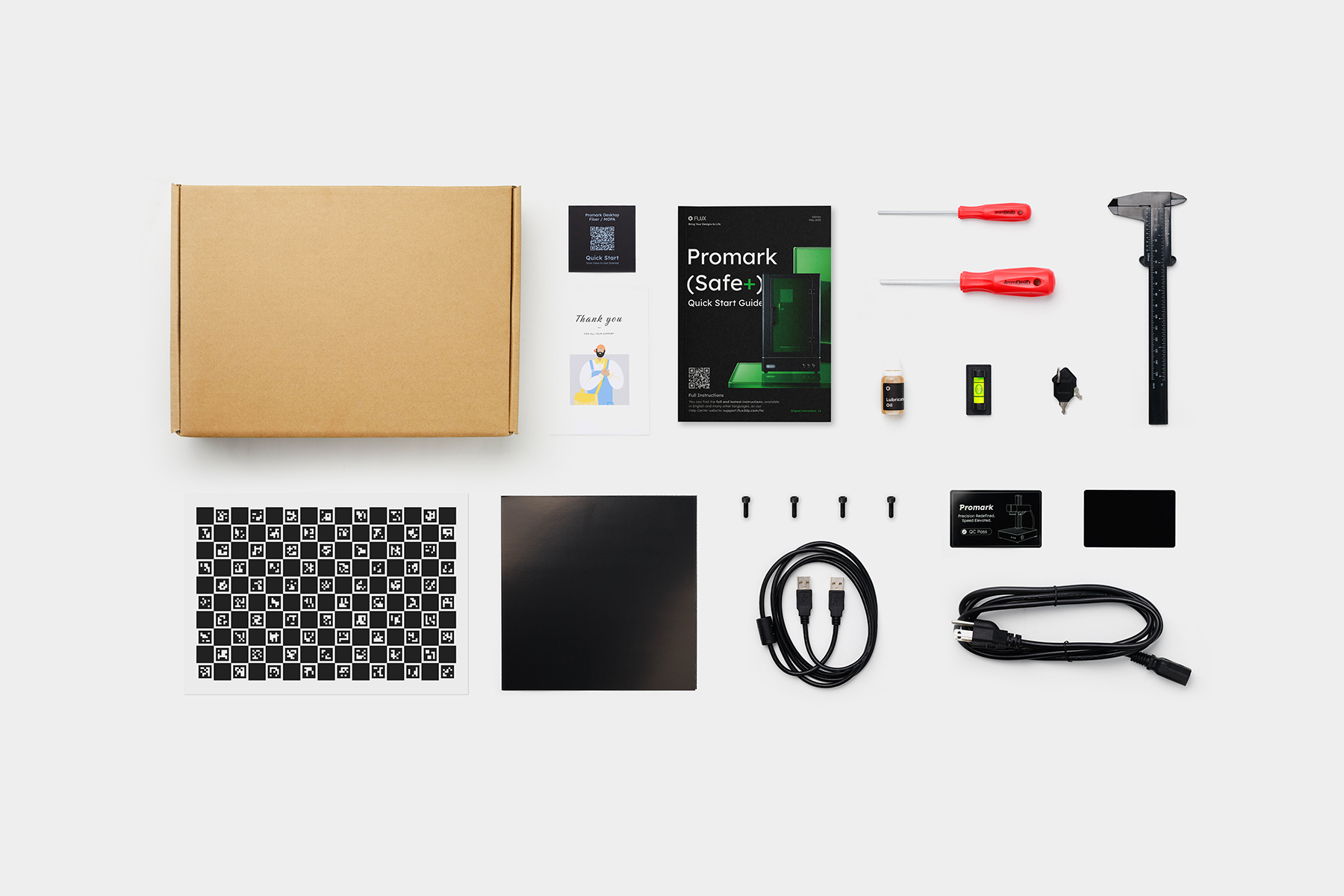

內容物

配件

• 快速入門指南
• 卡箍
• 電源線
• 風管
• USB 連接線
• 相機連接線
• 雷射安全鑰匙
• 場鏡保護蓋
• 場鏡參數校正卡

工具

• 3 mm 六角起子
• 迷你水平儀
• 游標卡尺
• 相機校正棋盤板

耗材

• 黑色測試鋁片
• 場鏡校正紙
• 潤滑油

組裝

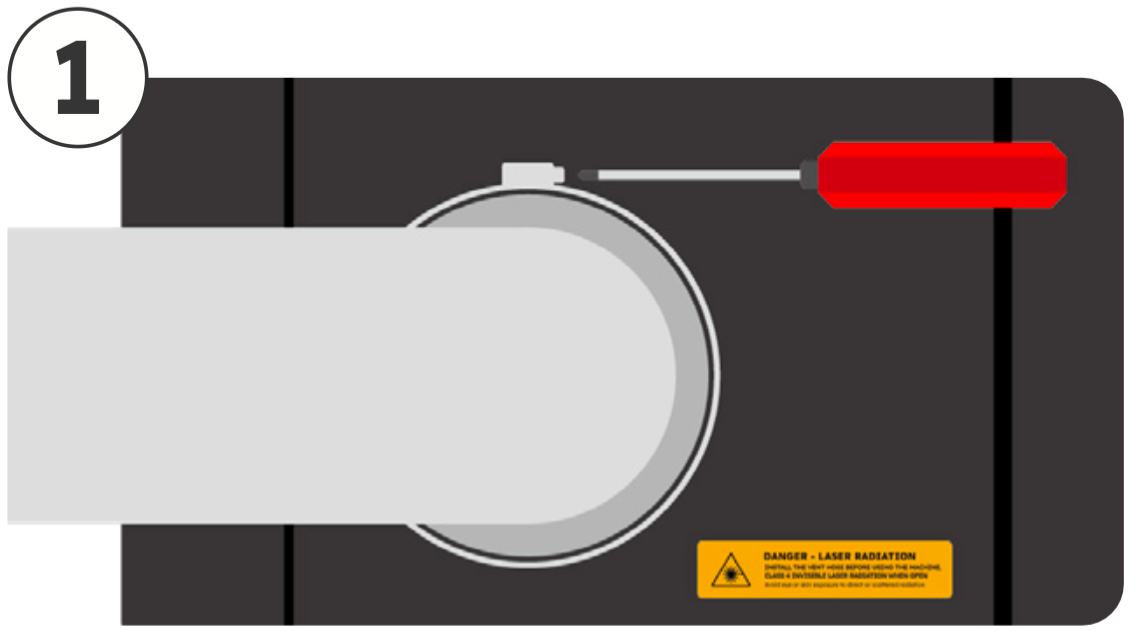

安裝風管

1. 使用十字起子鬆開排風口蓋上的風管卡箍，取下排風口罩。
2. 移除風管內的緩衝材。
3. 將卡箍套在風管較大的開口處後，再連同風管安裝到位於機器後方的排風口。
4. 鎖緊卡箍將風管固定在排風口上。
5. 將排風管開口端引至窗外並加裝管道型風機，或連接至煙霧過濾機上。

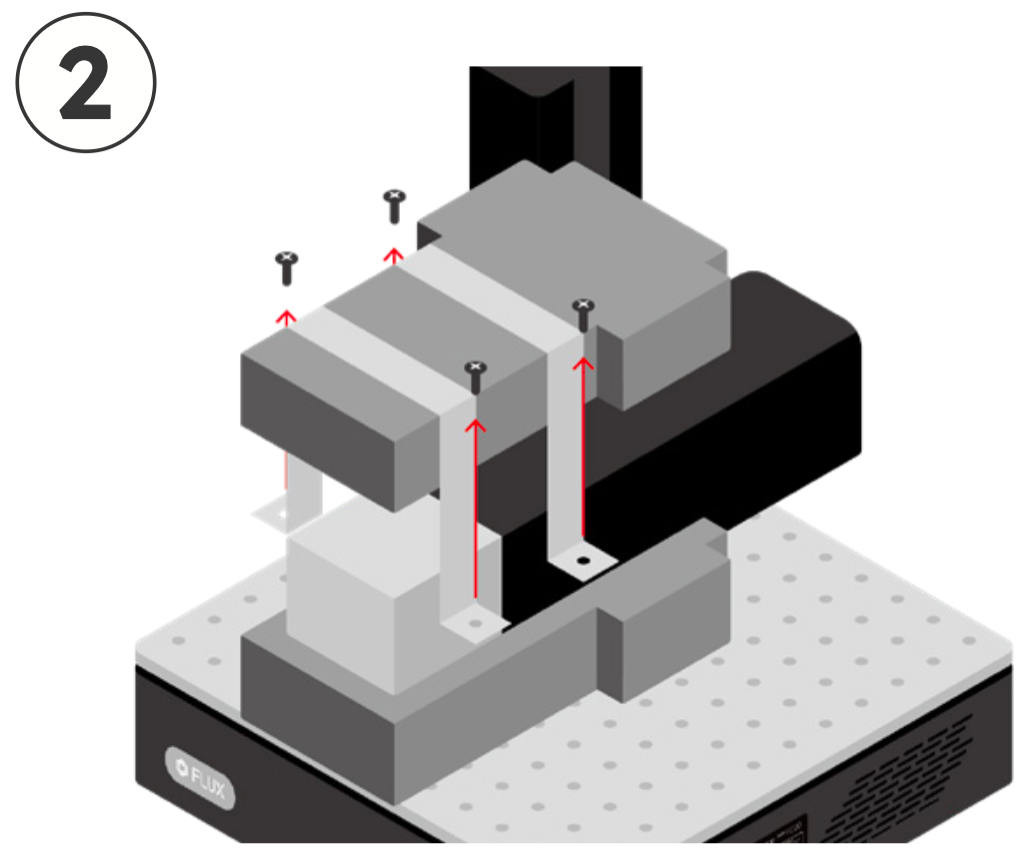

移除振鏡臂包裝

1. 卸下振鏡臂兩側的 4 顆螺絲。
2. 移除振鏡臂上方的緩衝材料。

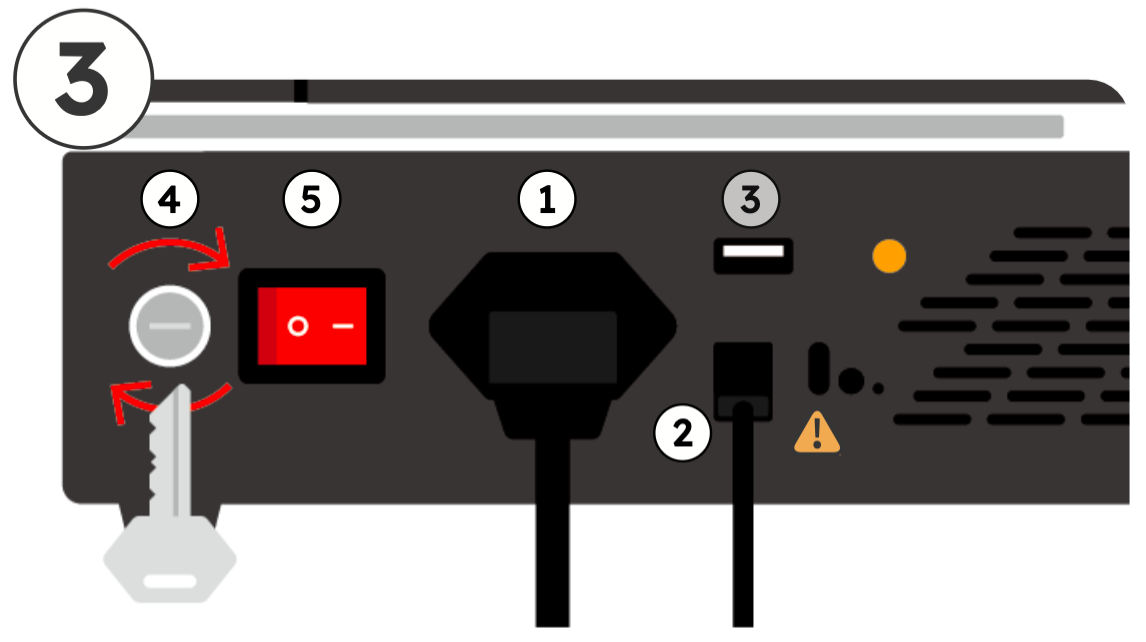

電源與連接設置

⚠ 注意：請勿使用機台上的 Type-C 連接埠，以免造成裝置異常。

1. 將電源線插入機台 AC 插座與有接地的牆面插座。
2. 將 USB 連接線的 USB-B 端插入機台，USB-A端插入電腦。
3. ( 可選步驟 ) 將相機連接線的 USB-A 兩端分別插入機台與電腦。
4. 使用隨附鑰匙，順時針轉動安全鎖開關解鎖機台。
5. 按下後方紅色電源開關啟動機台。

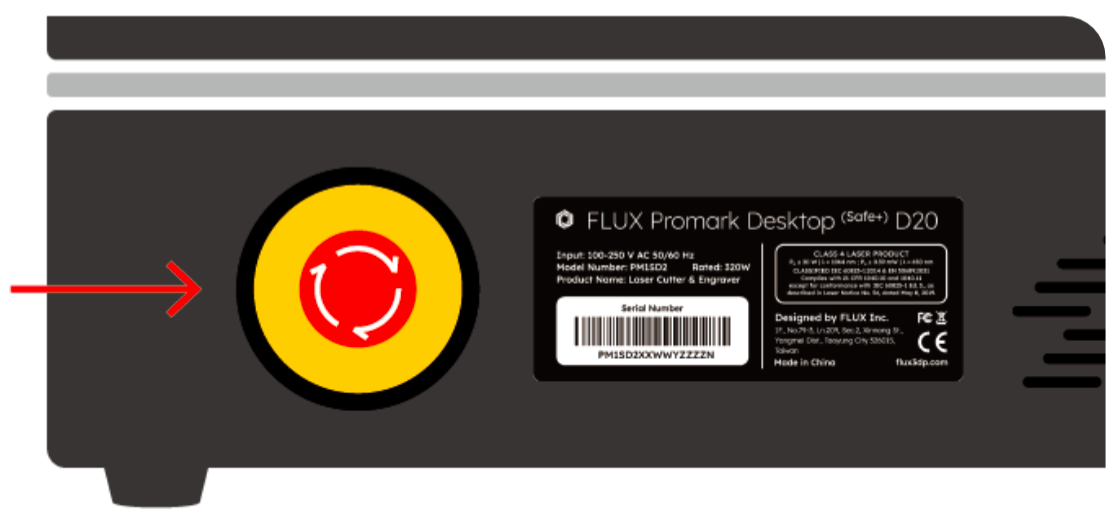

* 若按下紅色電源開關後未開機，請檢查控制面板右側的急停按鈕是否被按下；若是，請依白色箭頭順時針旋轉釋放。

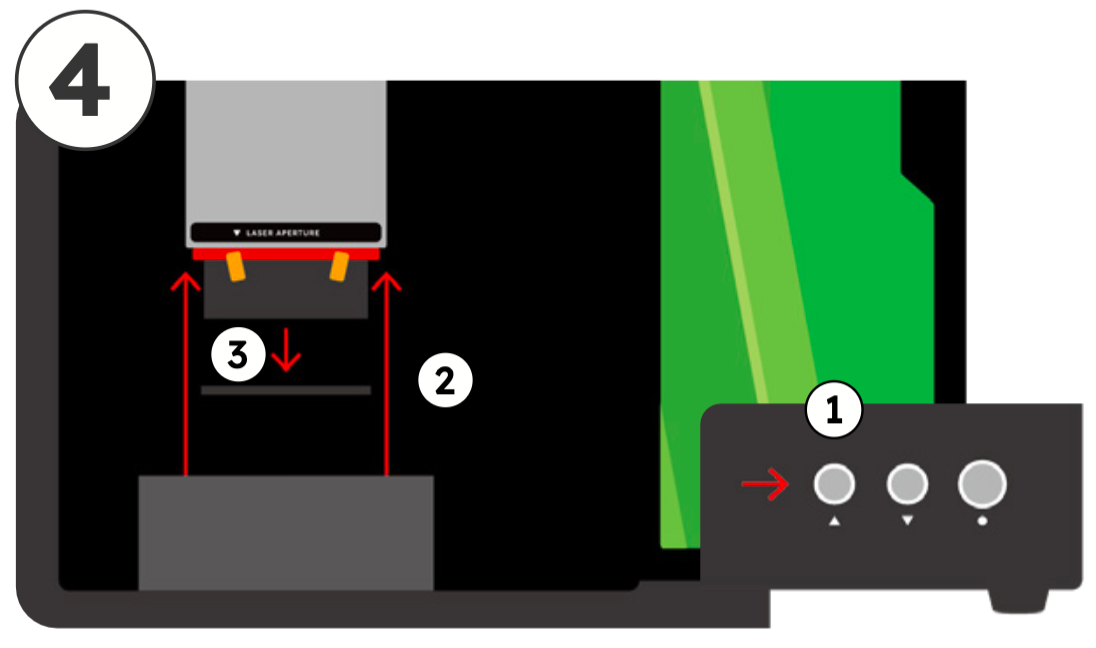

1. 按下 “Up” 按鈕以升起振鏡臂。
2. 移除振鏡臂下方的緩衝材料。
3. 移除場鏡保護蓋並收納於配件盒。
