2-7 列印模組校正

⚠︎ 開始之前，請確認您的Beam Studio及beamo II 的 韌體已更新至最新版本。

敘述

本文將引導您完成執行列印模組校正的過程。


什麼情況需要校正列印模組

• 初次使用列印模組。
• 機器被移動過。
• 相機預覽與實際列印位置出現誤差。
• 列印與雷射工作同時執行但位置出現落差時。

注意事項：
首次開箱使用列印功能，需要先進行列印模組校正。

步驟1 - 確認軟、韌體版本

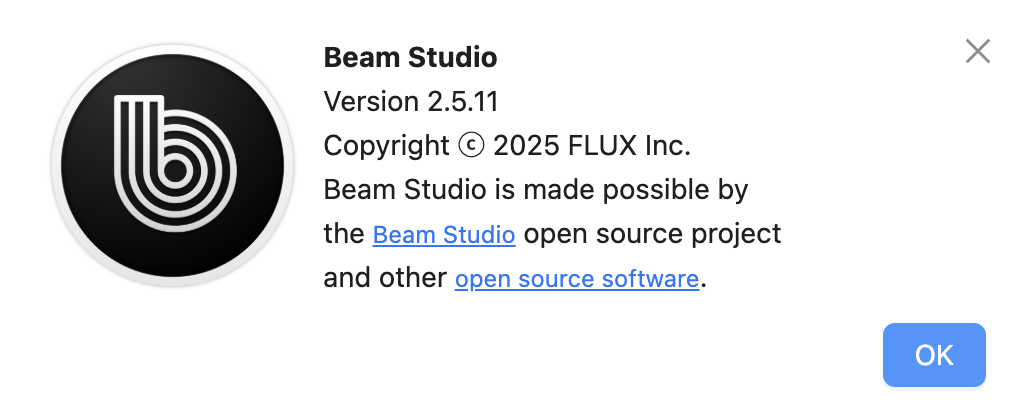

所需軟體版本：Beam Studio 2.5.11 或以上的版本

所需韌體版本：6.1.6 或以上的版本

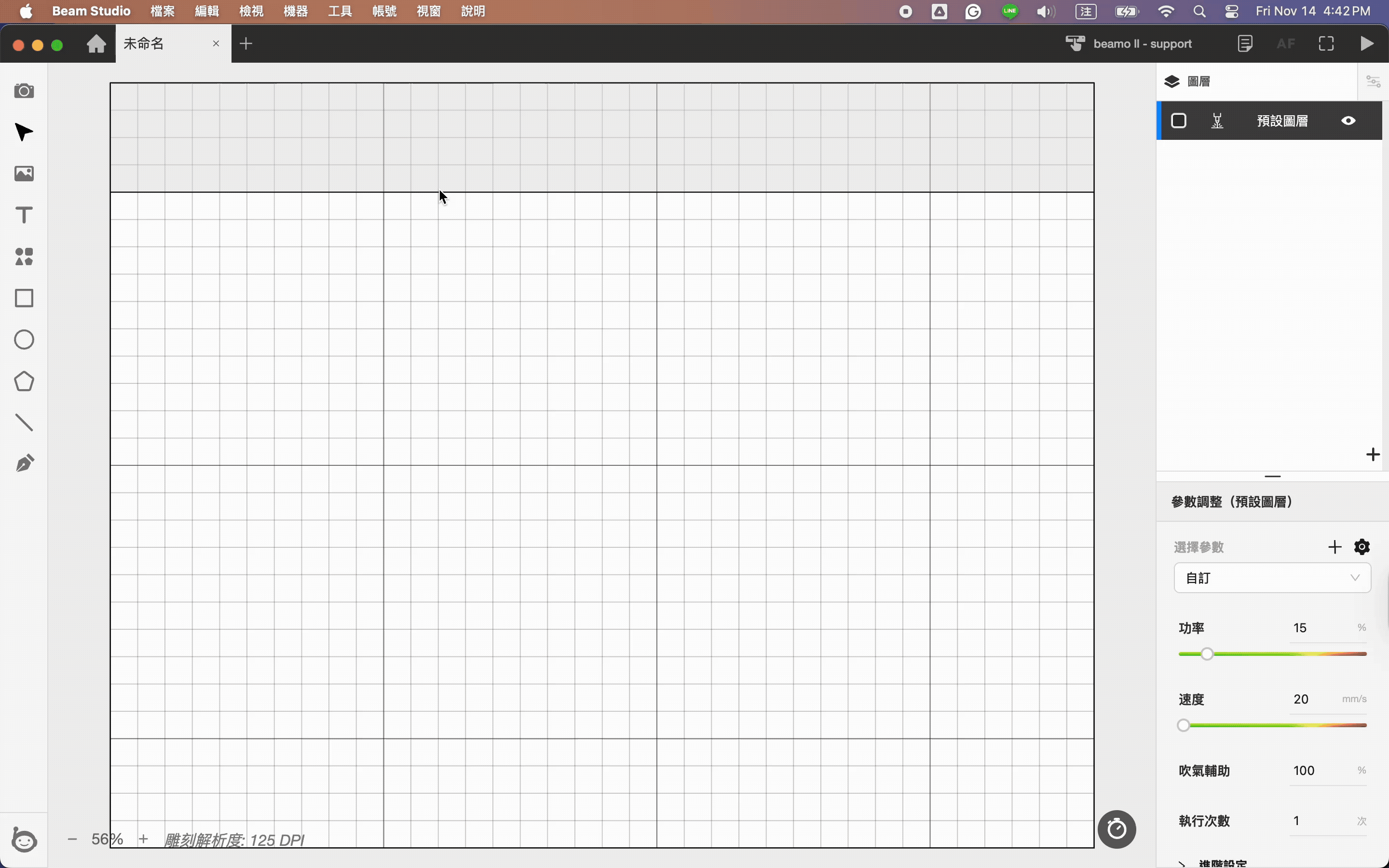

步驟2 - 啟動列印模組校正功能

選擇欲校正之機器名稱，並點選『校正列印模組』

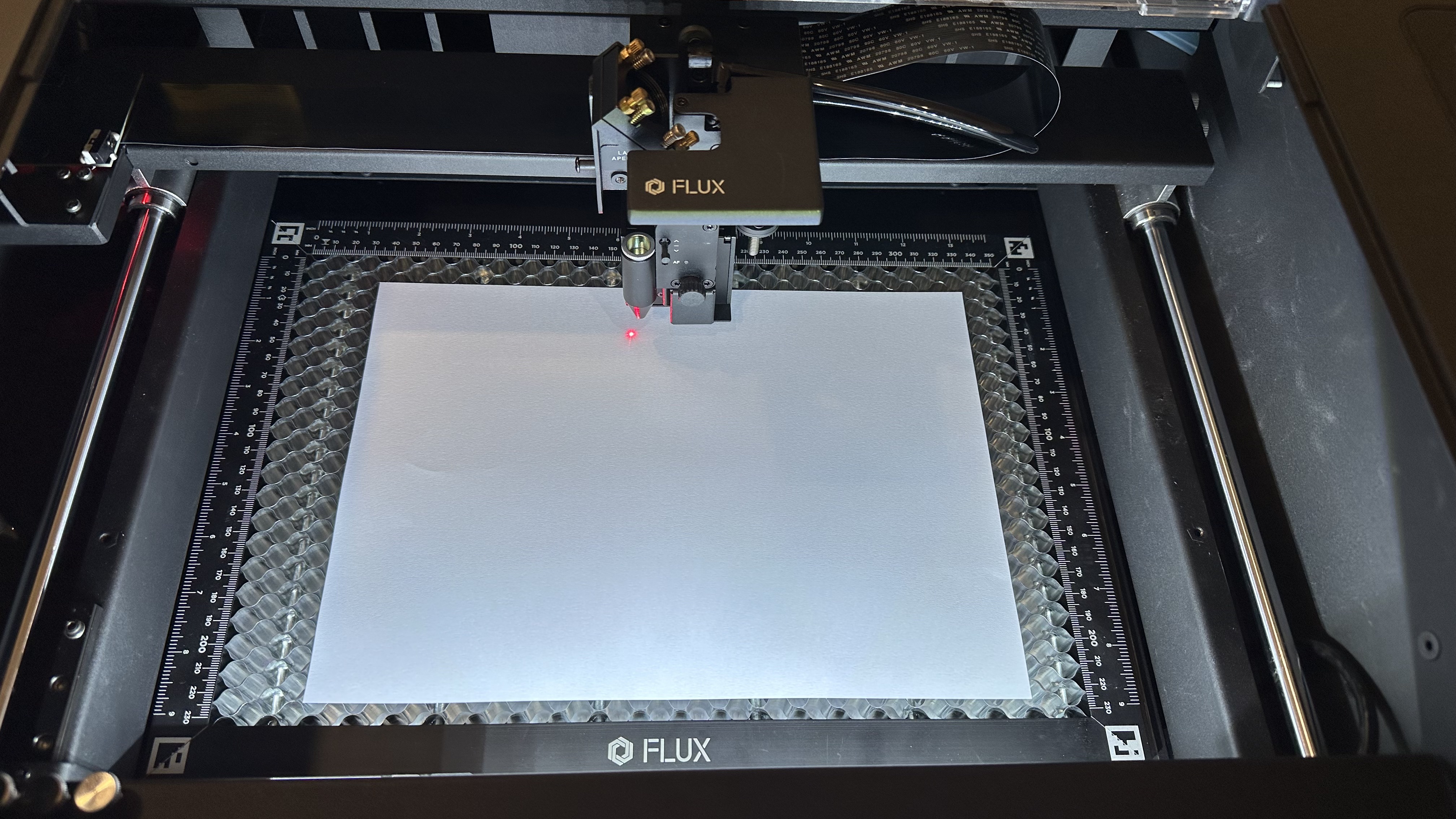

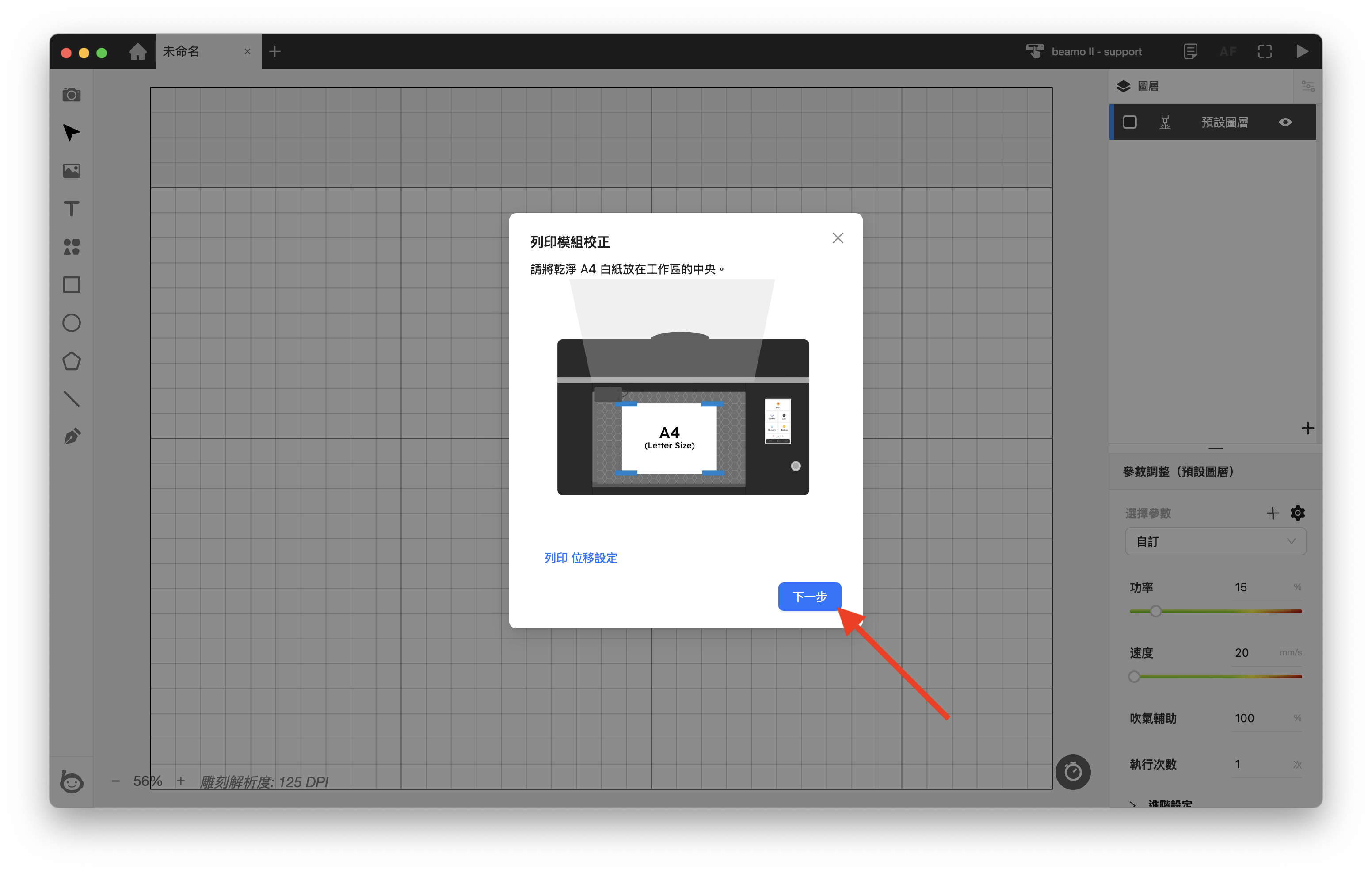

步驟3 - 放置白紙

準備一張A4白紙。
將乾淨 A4 白紙放在工作區的中央後，點擊下一步。

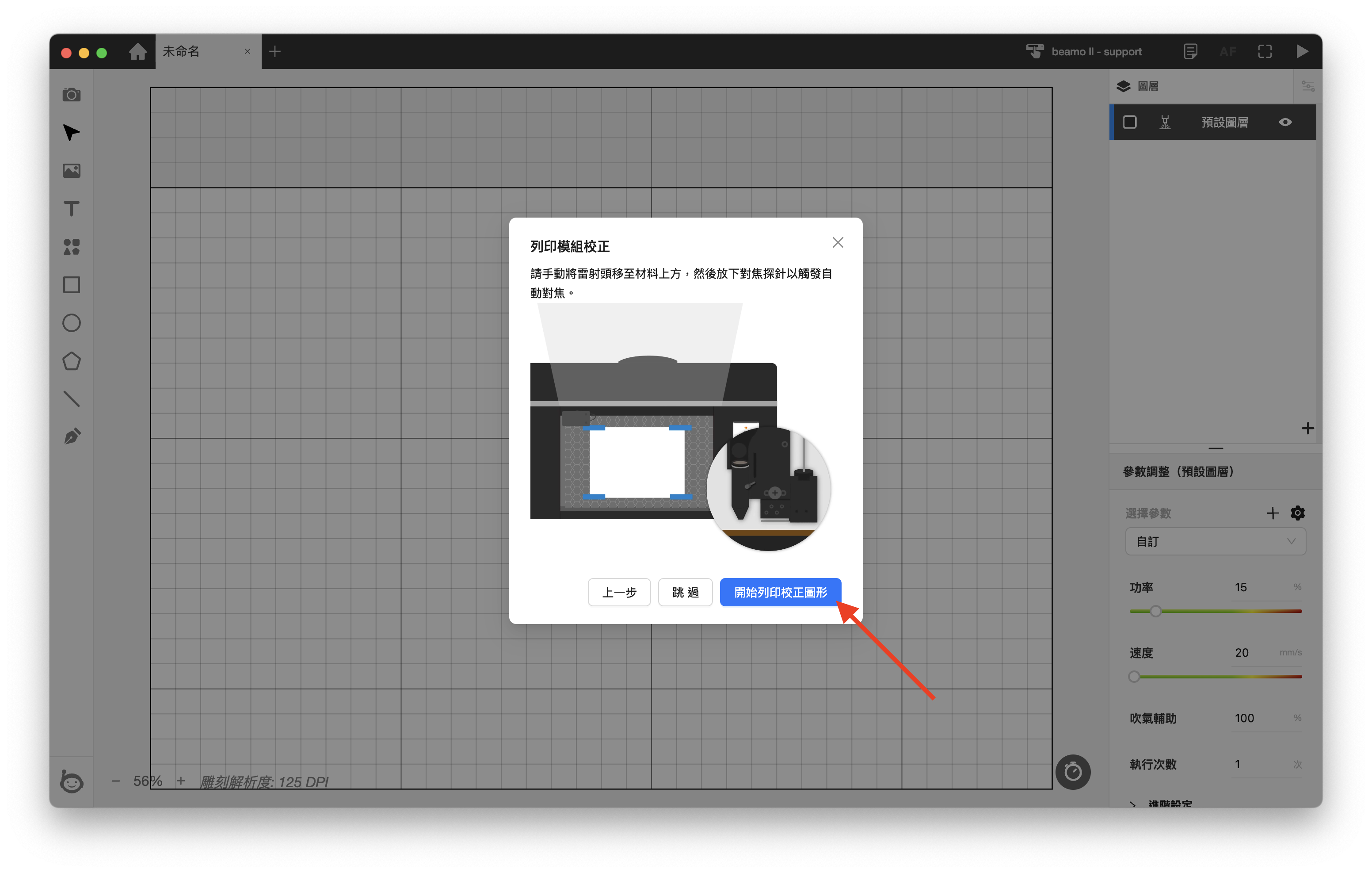

步驟4 - 列印校正圖形

請手動將雷射頭移至材料上方，放下對焦探針進行自動對焦後，點擊開始列印校正圖形。

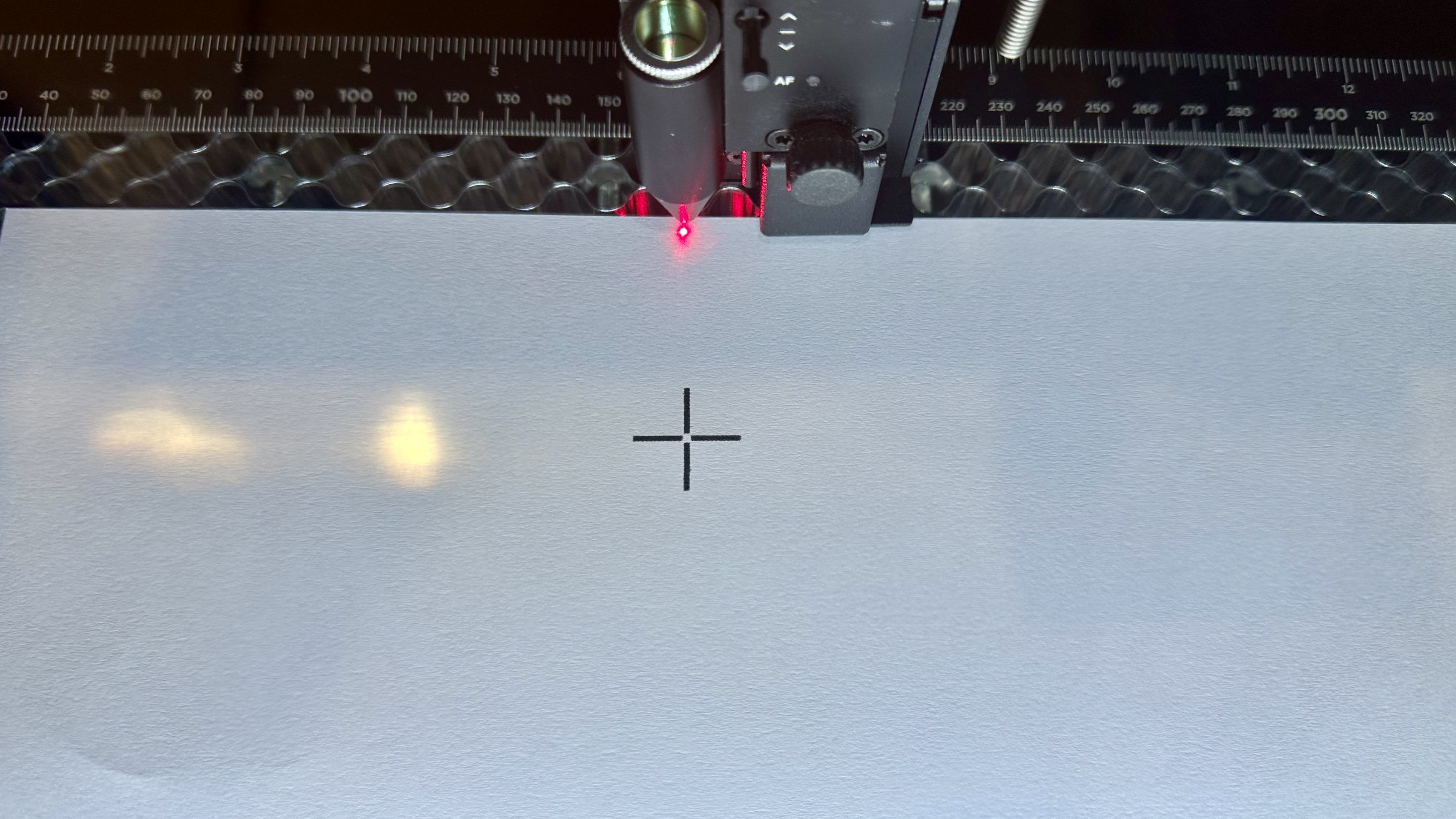

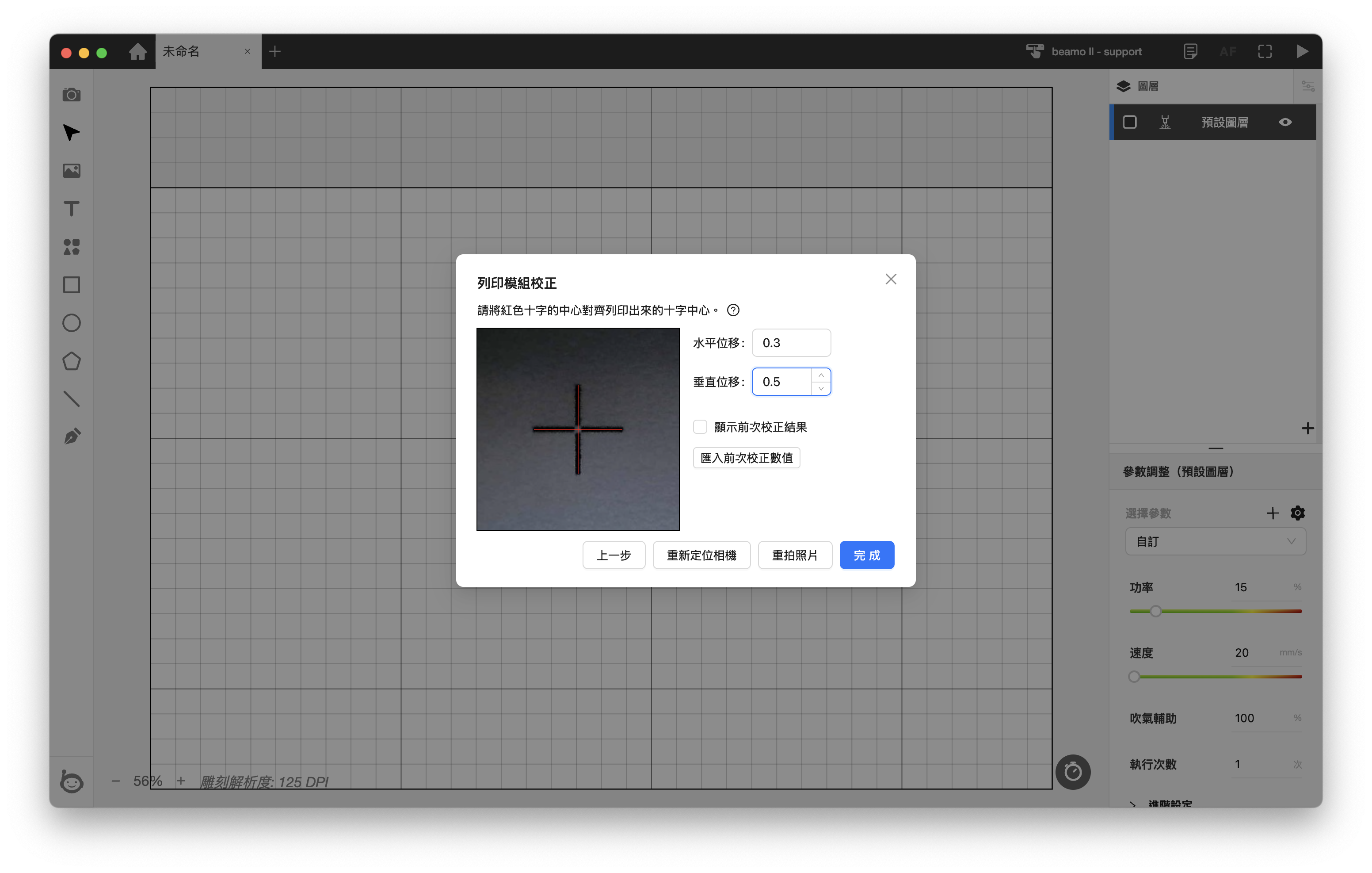

步驟5 - 對齊校正圖形

請將紅色十字的中心對齊列印出來的十字中心。

步驟6 - 列印結果微調（選擇性）

如果校正完成後，列印結果仍有偏差，請進行微調。

1. 選擇欲校正之機器名稱，並點選『校正列印模組』

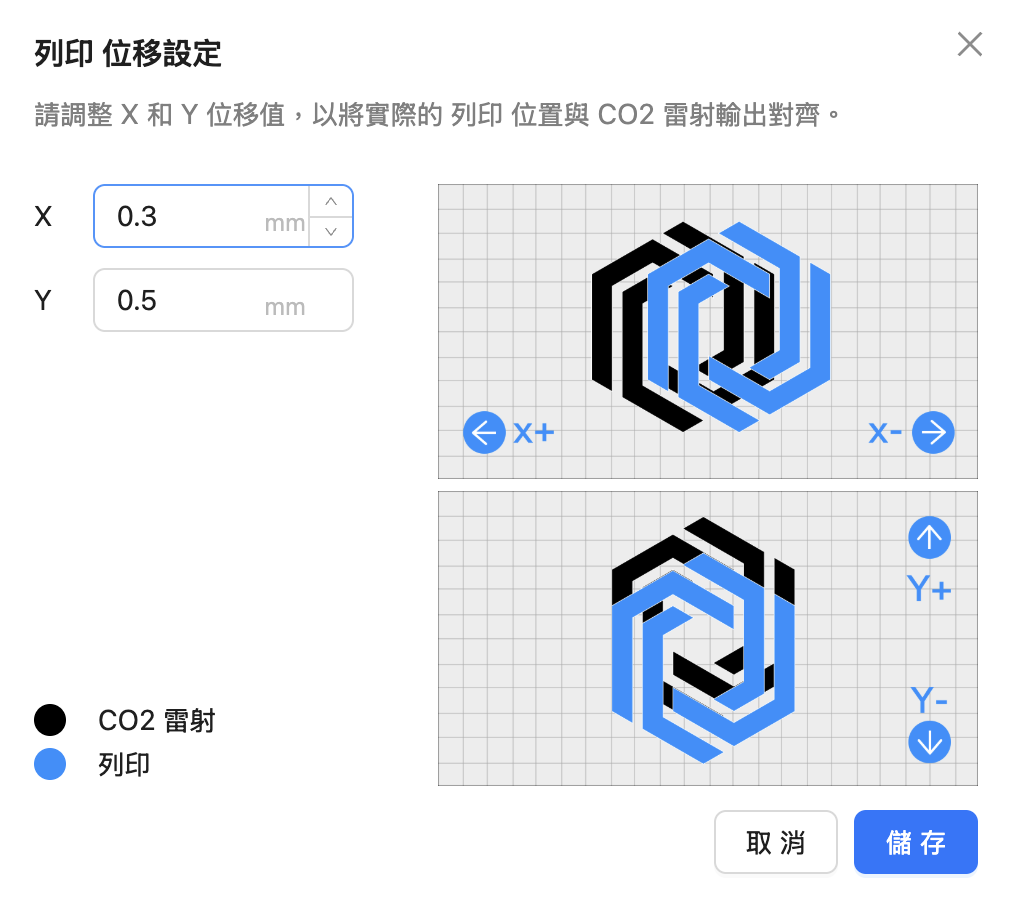

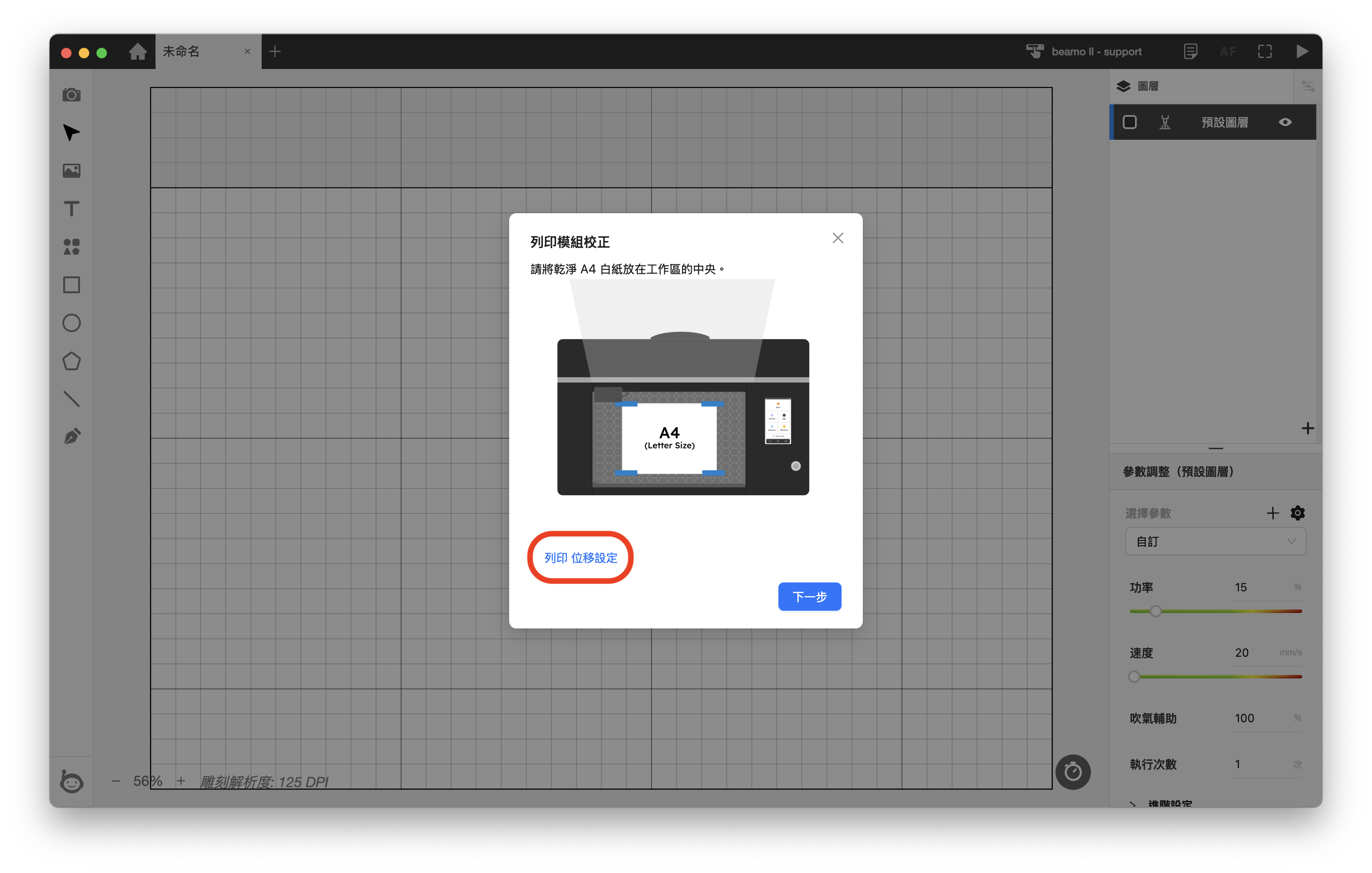

2. 點選左下角列印位移設定
3. 偏移位置微調：請調整 X 和Y 位移值，以將實際的列印位置與CO2雷射輸出或相機預覽位置對齊。
