beamo II - 水冷機開箱導引

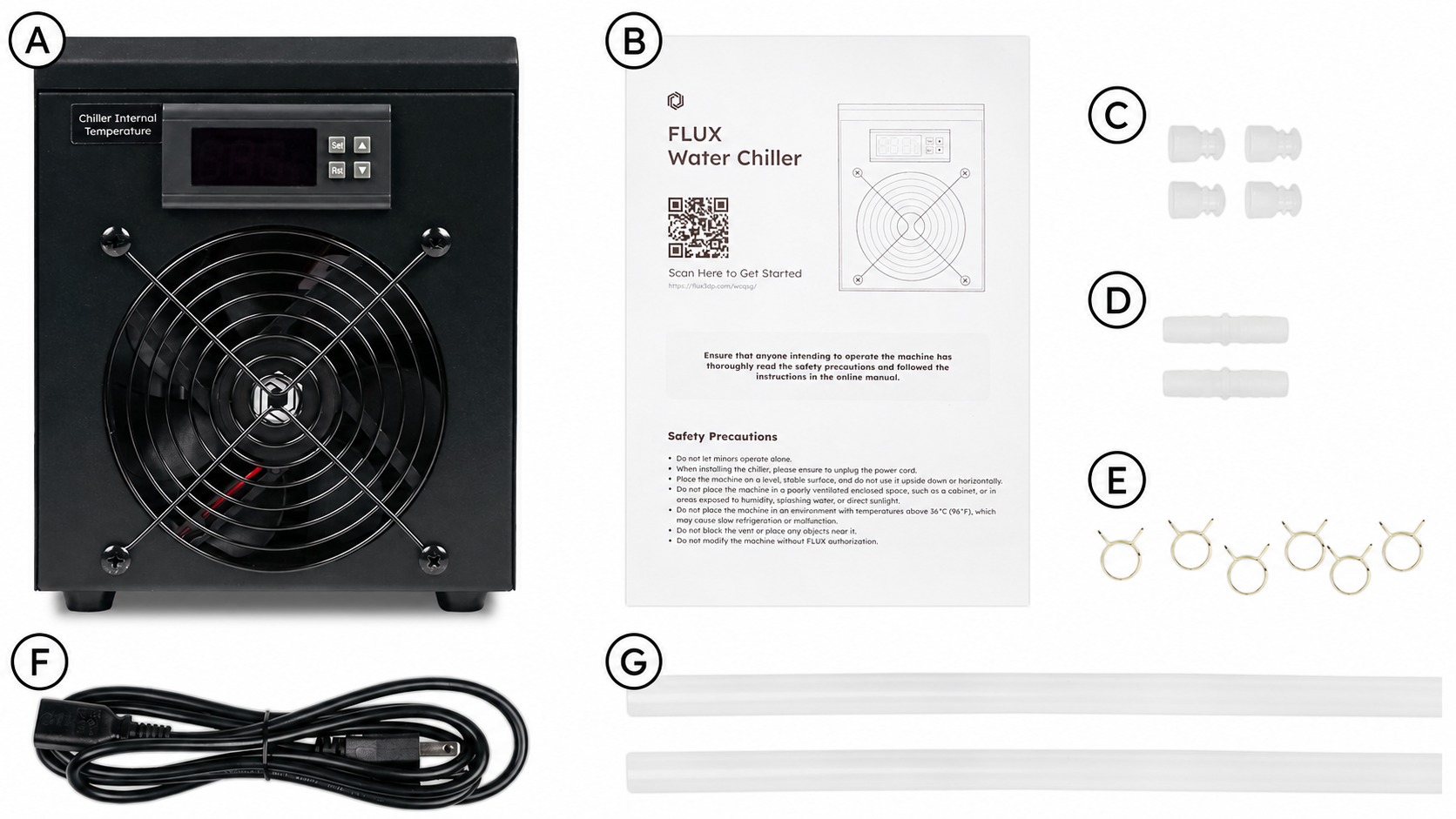

內容物

1. FLUX 水冷機
2. 開箱指引
3. 管塞 ×4
4. 雙頭寶塔接頭 ×2
5. L型雙頭寶塔接頭 ×2
6. 管夾 ×6
7. 電源線
8. 200cm 矽膠長管 ×2

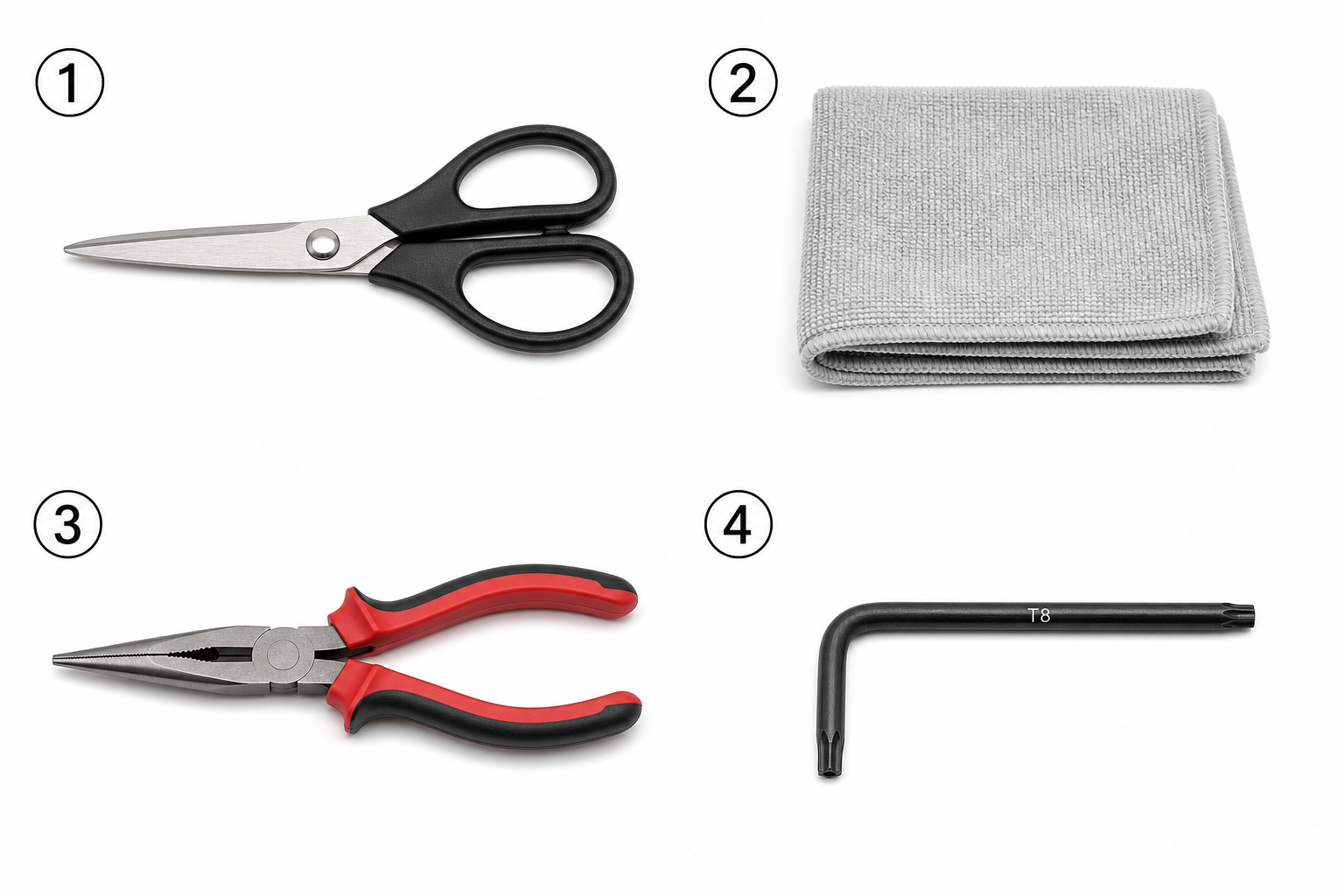

工具

1. 剪刀
2. 抹布或擦手紙
3. 尖嘴鉗
4. T8 星型板手

步驟1

關閉機器電源，並拔除電源線。

步驟 2

拆下後方金屬外蓋。

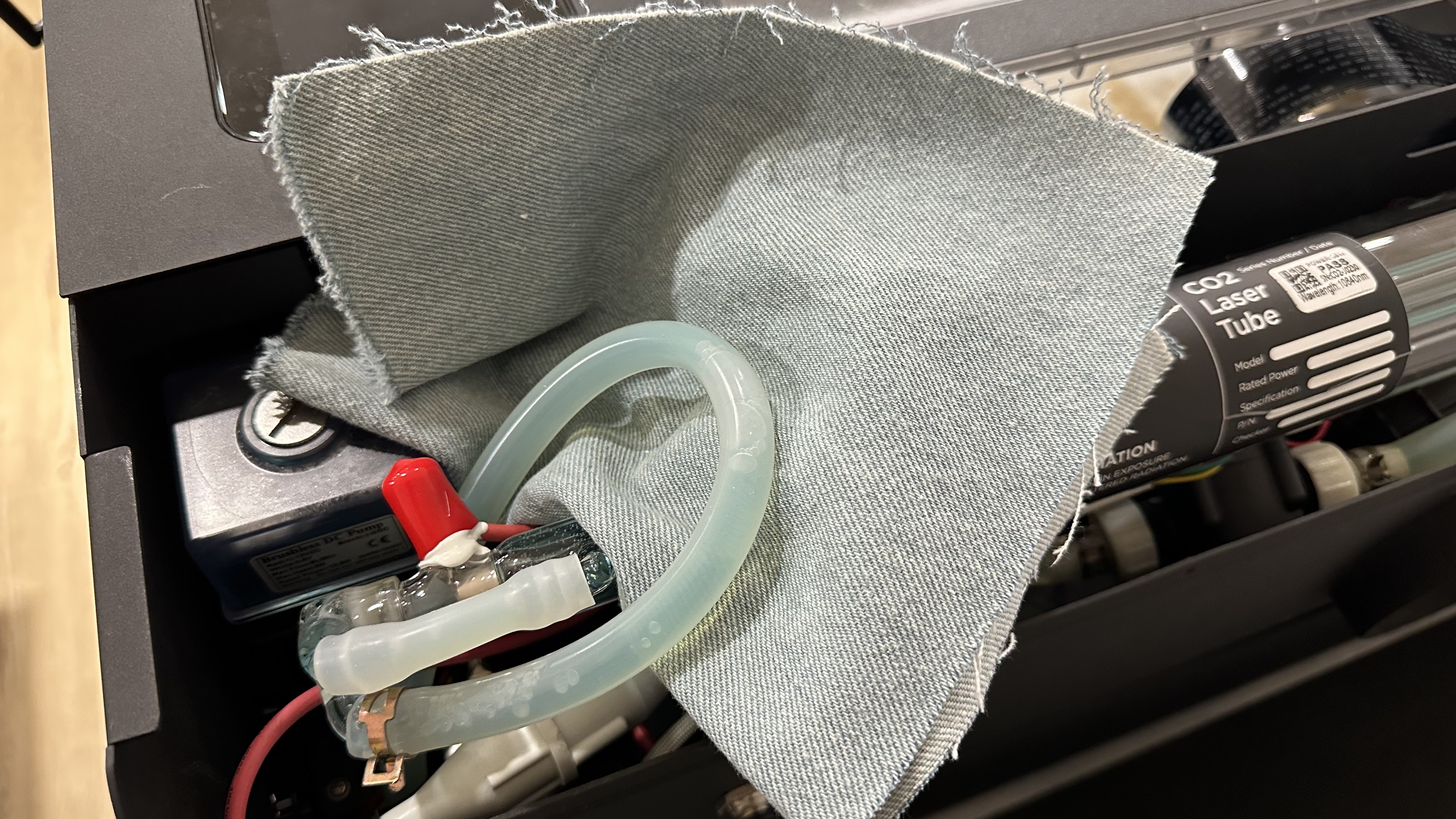

步驟 3

在水管下方鋪上抹布或擦手紙，剪斷水管後塞上管塞。

步驟 4

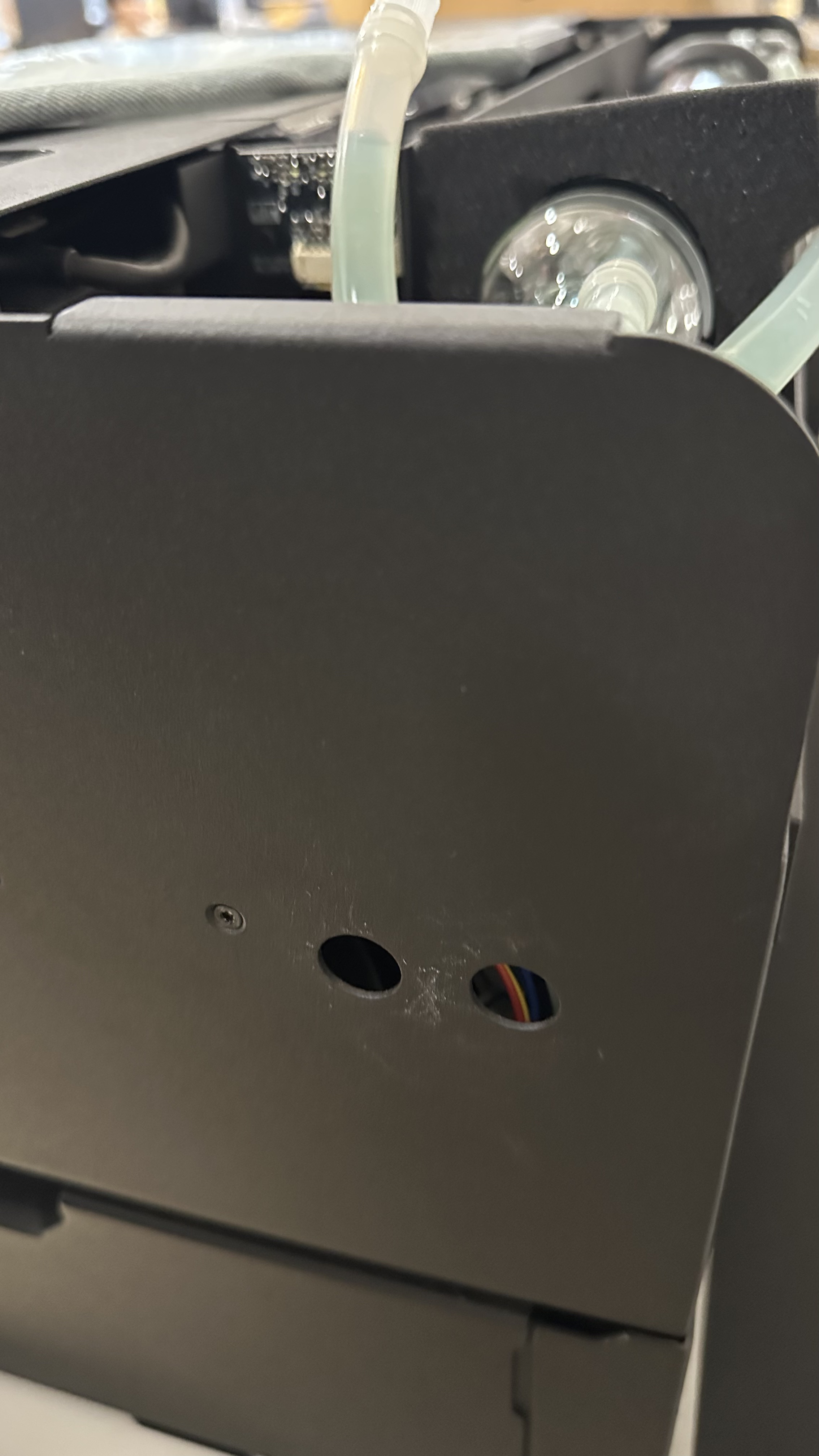

移除機器右側預留的兩個水路孔洞保護蓋

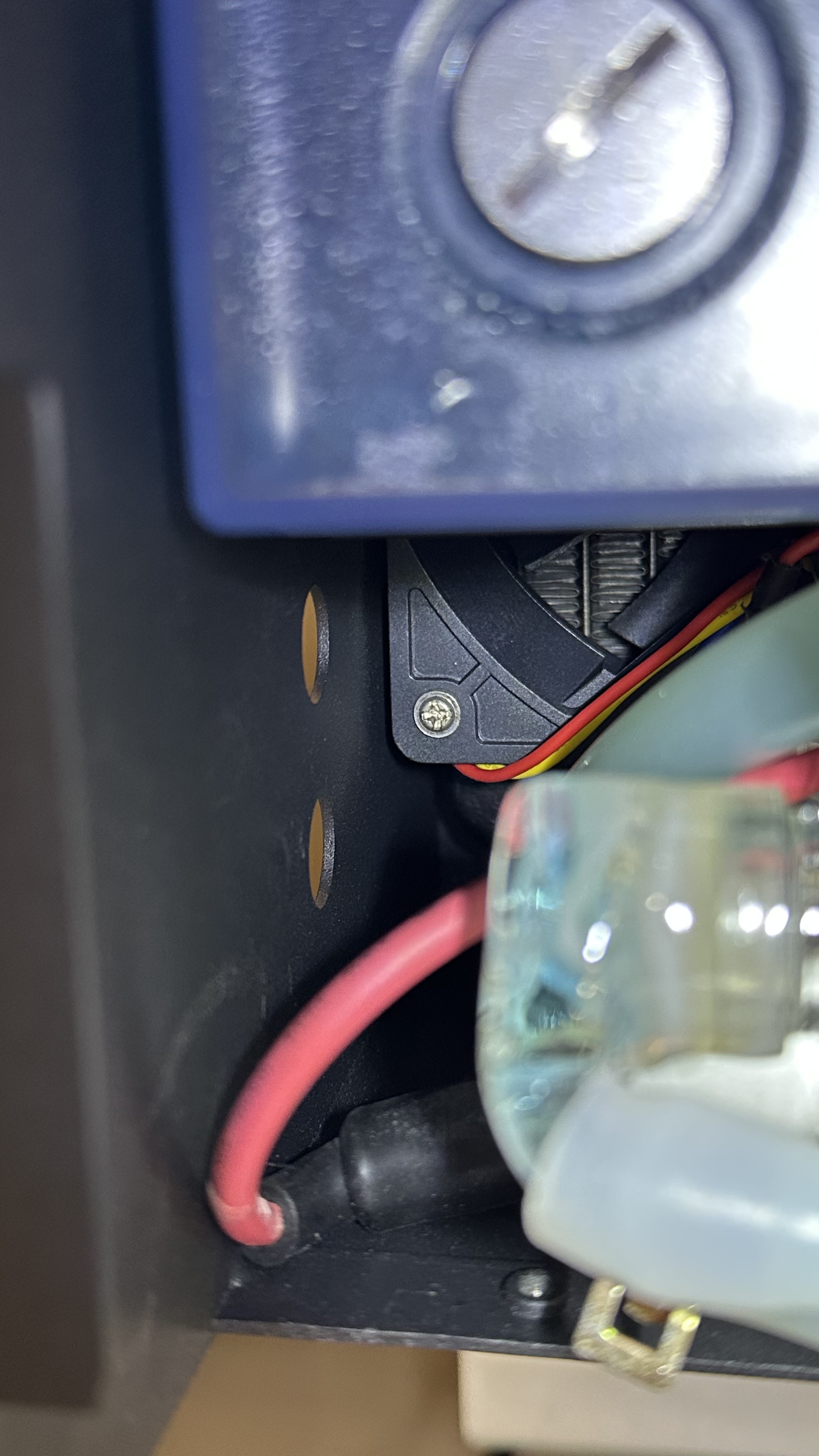

After Removal
Inside View	Outside View

步驟 5

將連接至水冷排扇那一端的水管穿出機殼上的其中一個水路孔洞，接上雙頭寶塔，連接水冷機的一條水管，並用管夾固定。

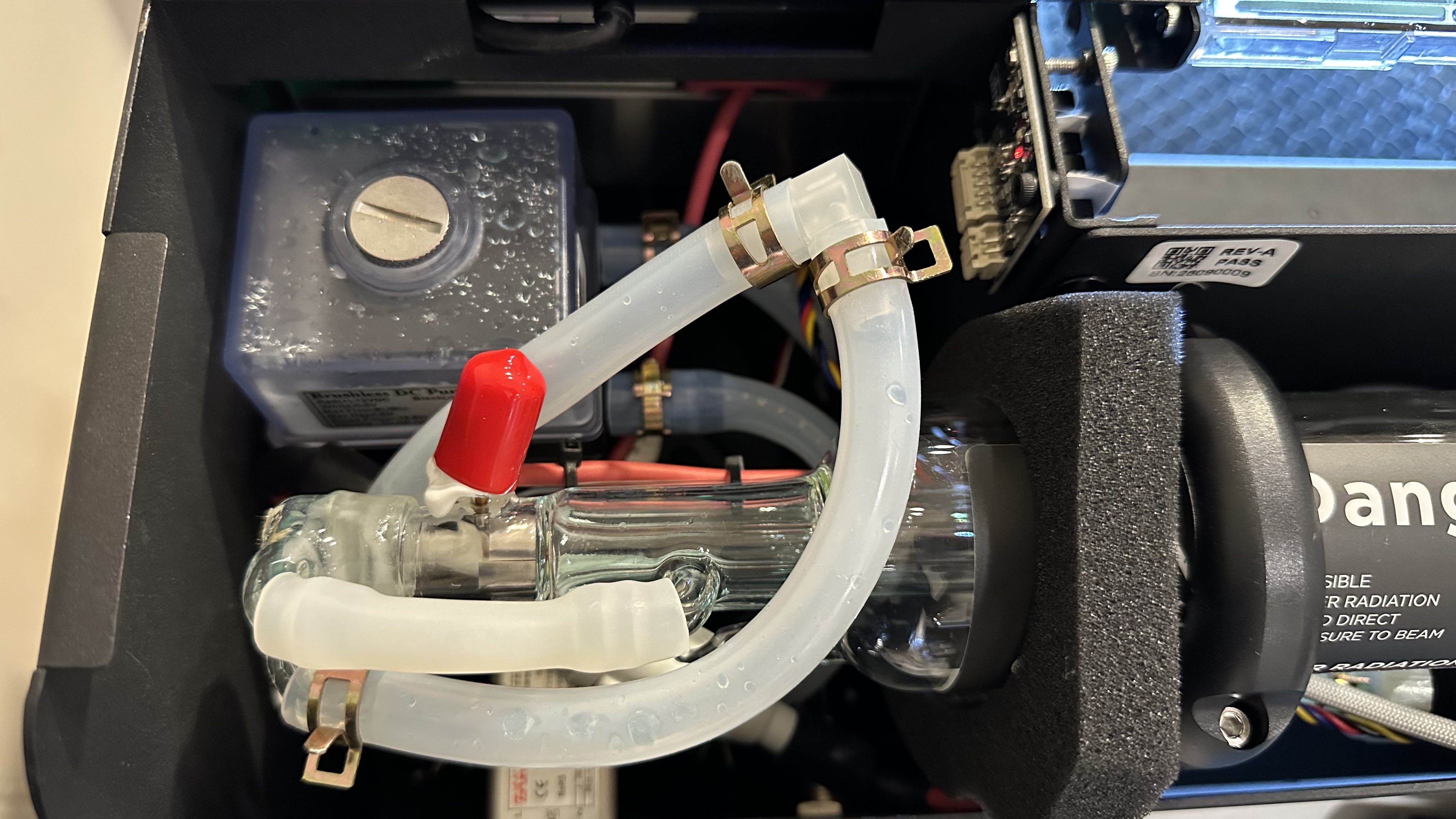

⚠ 若水管容易凹折，請改用下方圖片的L型雙頭寶塔

步驟 6

將另一條水冷機的水管穿入另一個水路孔洞，接上雙頭寶塔，連接雷射管端的水管，並用管夾固定。
最後請調整水管位置，避免凹折。

⚠ 若水管容易凹折，請改用下方圖片的L型雙頭寶塔

步驟 7

將兩條水管接上水冷機並用管夾固定。

步驟 8

接上電源線並開啟機器電源

步驟 9

參考連結文章的步驟將水加滿：4-8 水箱加水

步驟 10

請執行流速測試，並確認數值是否正常。
(機器面板 > 機器 > 硬體設定 > 流速測試)

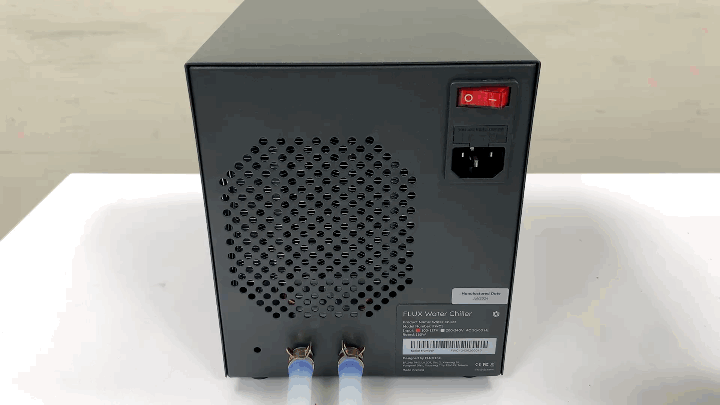

步驟 11

開啟水冷機

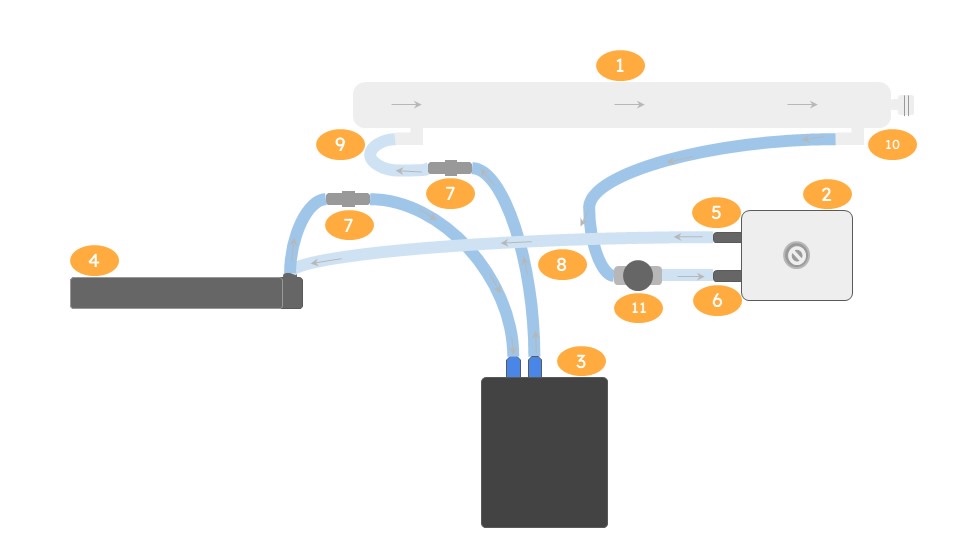

水路示意圖


1. 雷射管
2. BLDC 水泵
3. FLUX 水冷機
4. 機器內水冷排
5. 水泵出水端
6. 水泵入水端
7. 雙頭寶塔接頭
8. 水管
9. 雷射管入水端
10. 雷射管出水端
11. 水流計
