3-2 Lightburn - 軟體操作指南

免責聲明

若要使用 LightBurn 控制 beamo II，您應下載 LightBurn 軟體的官方版本。由於 LightBurn 是第三方軟體，FLUX 無法對因其操作所造成的任何損失負責。

beamo II 的韌體已經過各種測試，但 LightBurn 軟體的部分功能仍可能與機器不相容。若因不相容而發生錯誤，請依照下方連結中的說明，將問題正確回報給您所在地的經銷商或 FLUX 支援團隊。 [聯絡客服]

開始前

1. 請將韌體更新至 v6.5.3 或以上版本。
韌體更新教學

2. 下載並安裝驅動程式。
請參閱此文章以安裝驅動程式： LightBurn Bridge Cable - 驅動程式安裝

3. 下載並安裝 LightBurn 軟體。
若要下載 LightBurn， 請點擊此處。

LightBurn 設定

使用 LightBurn 連接機器有兩種方式。
一種方式是使用 USB-B 轉 USB-A 線進行有線連接。
另一種方式是讓電腦與機器連接至同一個網路，使用 Wi-Fi 連線。

我們建議使用 Wi-Fi 方式。請參閱下方您所使用方法的說明。

使用 WIFI 連接

1. 在 LightBurn 中建立新的 beamo II 裝置

開啟 LightBurn。在Laser面板中點擊Devices，然後選擇手動建立裝置的選項。當新增裝置精靈詢問控制器時，選擇GRBL，然後點擊Next。

2. 選擇網路連線方式

在 GRBL 連線方式中，選擇Ethernet or Wifi/TCP。點擊Next。

繼續之前，請確認電腦與 beamo II 位於同一個網路。

3. 輸入 beamo II IP 位址

在觸控螢幕上找出 beamo II 的 IP 位址。
（如果您的機器尚未連接 WIFI，請參閱此文章以設定連線。）

輸入目前 beamo II 的 IP 位址，然後點擊Next。在 beamo II 的網路資訊畫面上找出機器 IP 位址。

測試機器使用的是 192.168.1.247。這僅為範例；請輸入分配給您機器的位址。

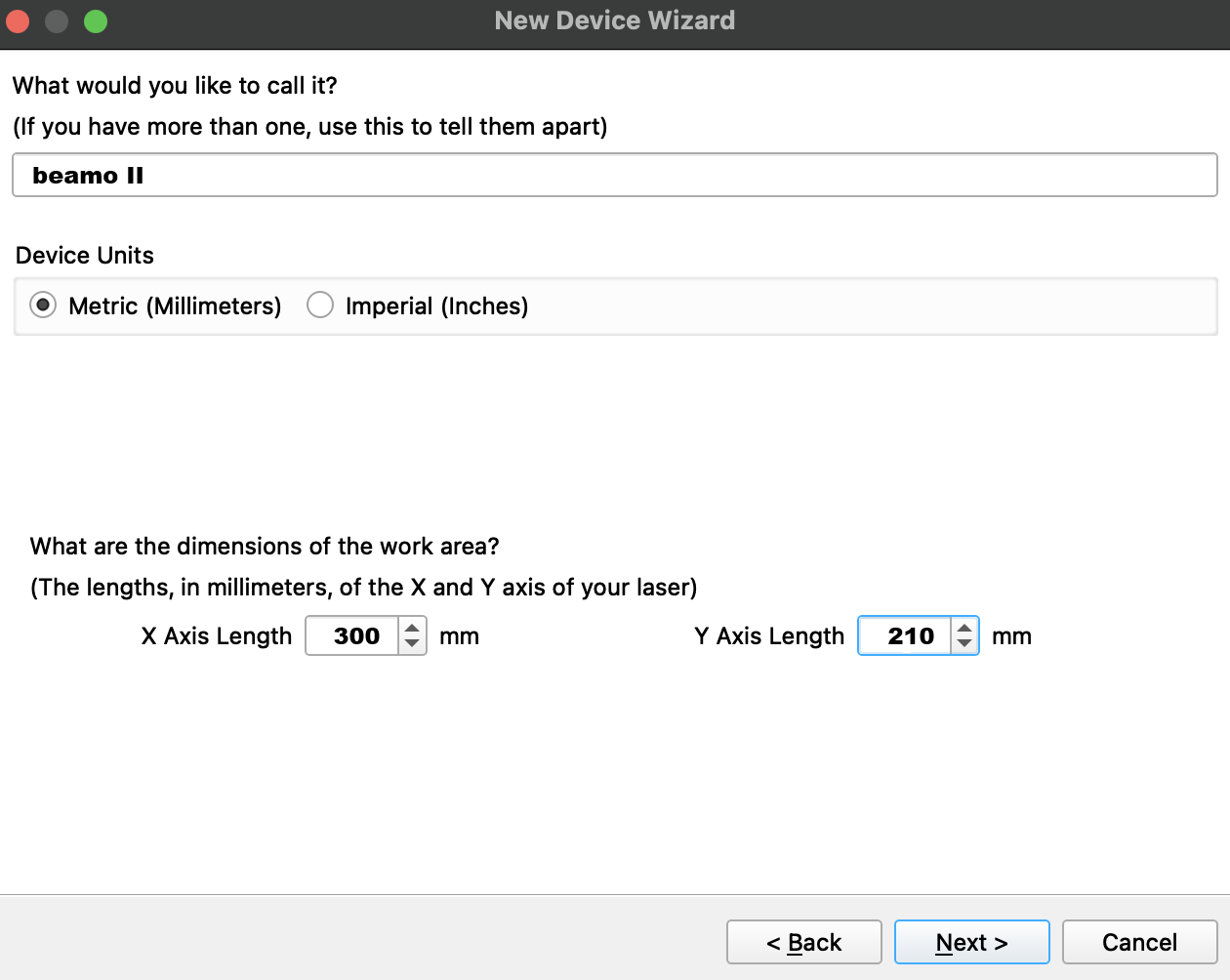

4. 設定裝置名稱與工作區大小

輸入容易識別的裝置名稱，例如beamo II Wifi。選擇Millimeters，並將工作區設定為：

• X 軸長度： 300 mm
• Y 軸長度： 210 mm

點擊Next。

5. 設定機器原點並完成裝置設定

選擇左後方角作為機器原點。檢查摘要，並確認以下數值：

• 控制器：GRBL
• 連線：Ethernet or Wifi/TCP
• 工作區：300 x 210 mm
• 原點：左後方
• IP 位址：您目前 beamo II 的 IP 位址

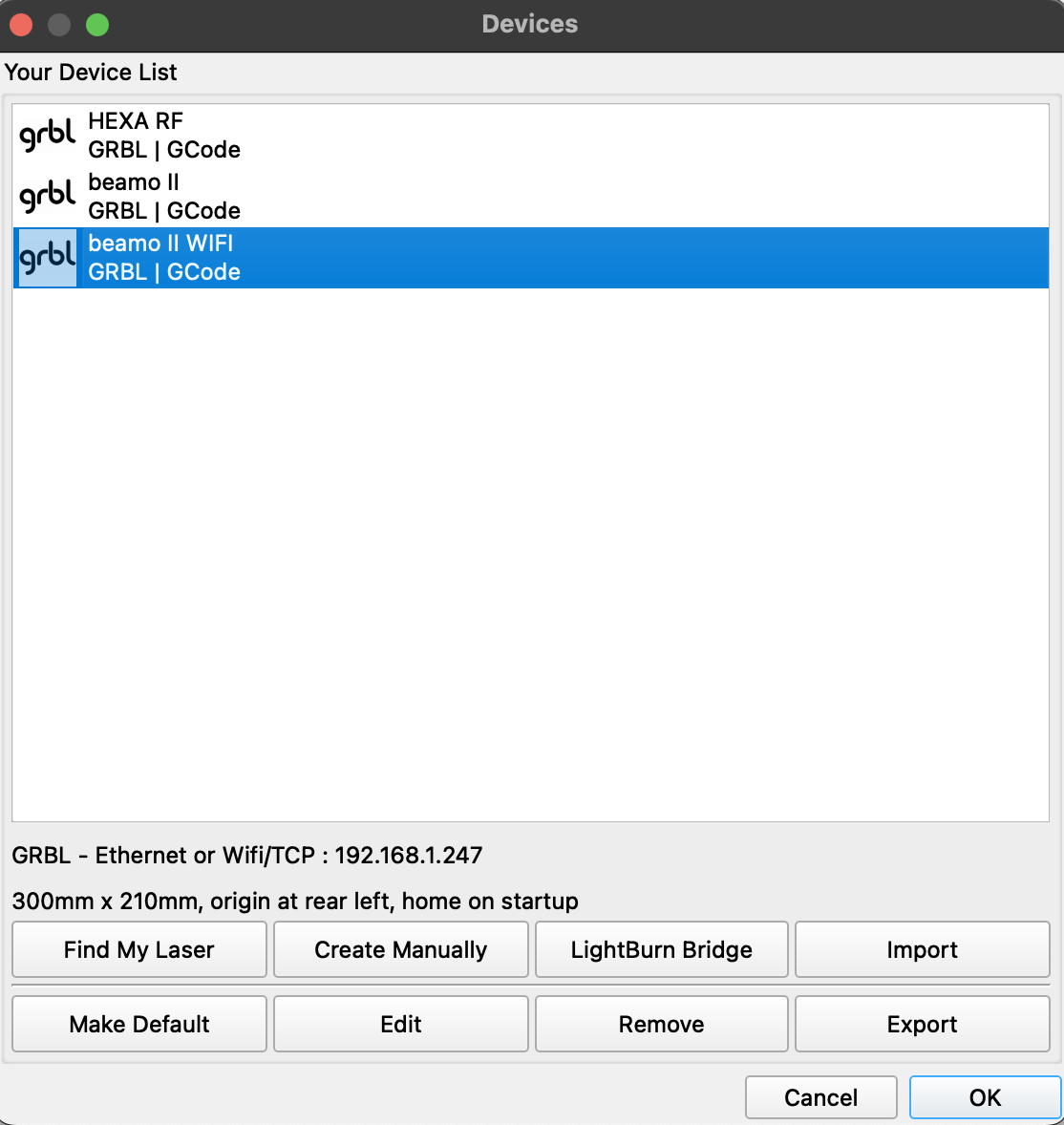

點擊Finish。再次開啟Device Settings，確認數值已正確儲存。

6. 驗證機器連線與座標模式

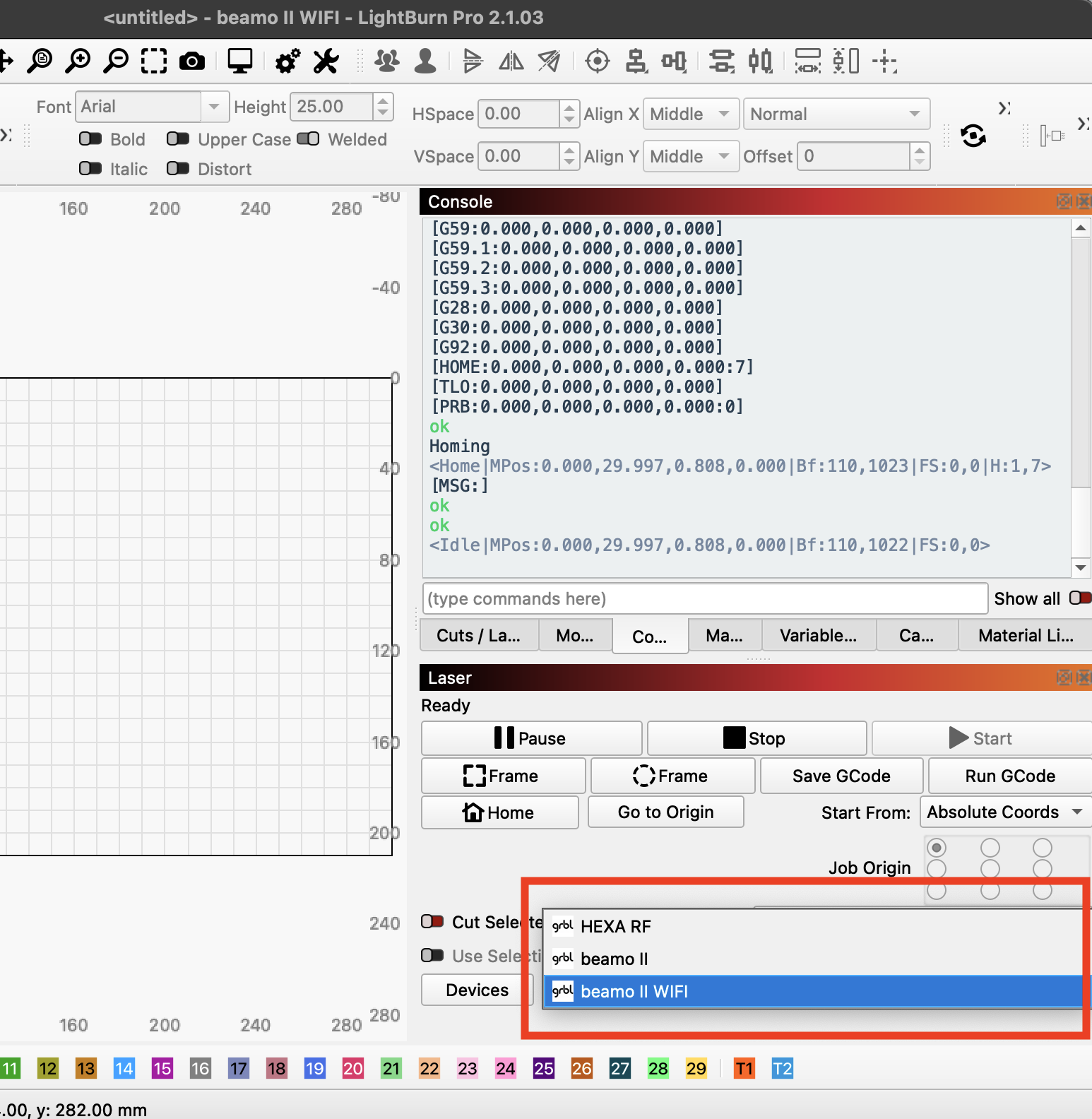

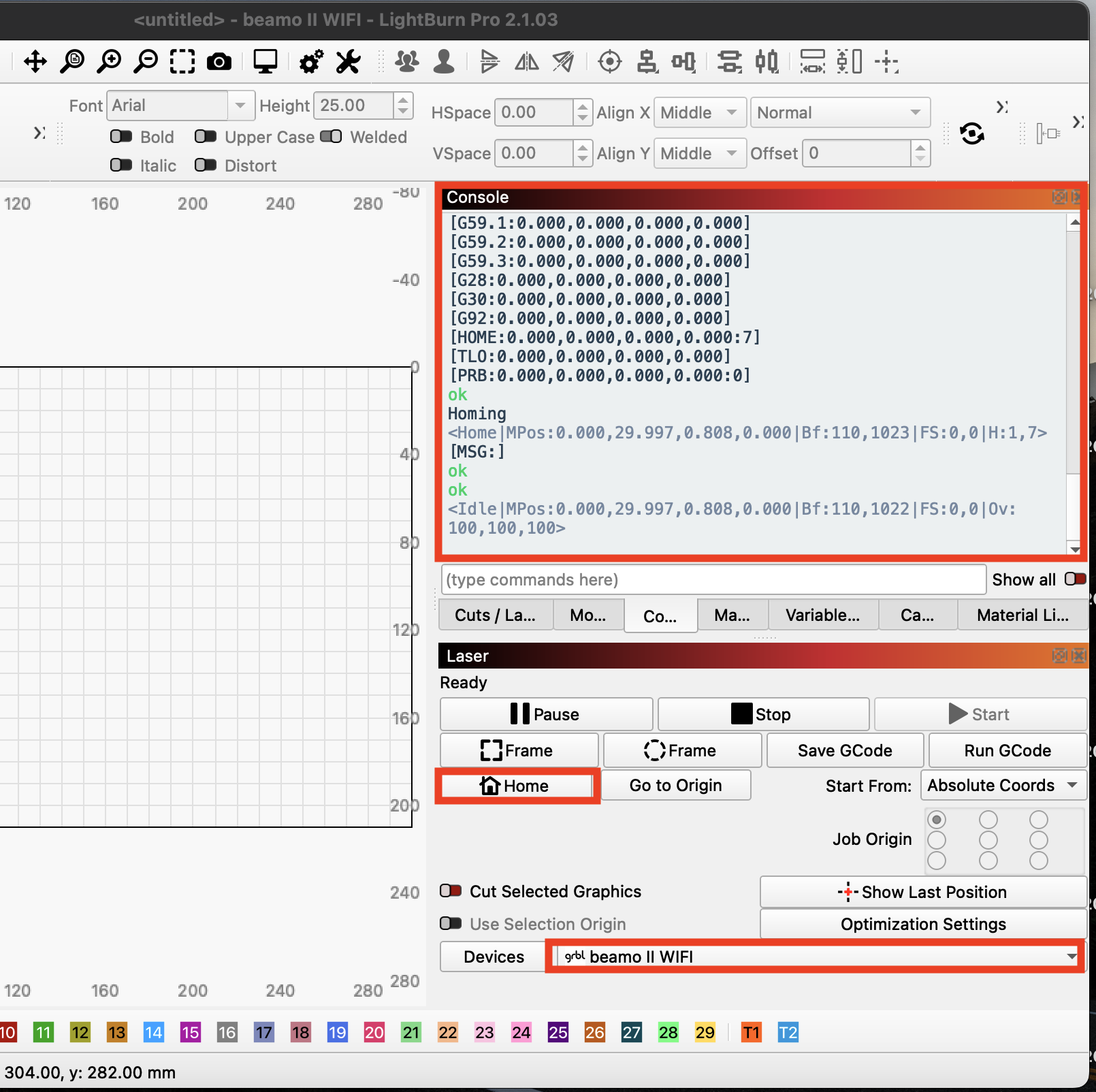

在 Laser 面板中選擇新的 beamo II 裝置。開啟Move面板並點擊Home，確認 LightBurn 可以與機器通訊。讓機器執行歸零，並將 Z 軸移動至其歸零位置。

7. 繼續操作

當您完成此步驟時，表示機器與電腦已成功連接。
請繼續操作，以開始雕刻工作進行測試。

前往 開始操作

使用 USB-B 線連接

1. 下載此設定檔： beamo II_Preset
注意：我們提供的設定檔包含 G-code 與 Baud rate 設定。若您不使用此設定檔，請在「Device settings」中分別進行設定。

2. 開啟 LightBurn，並在Laser分頁中點擊「Devices」。

3. 點擊「Import」，匯入您下載的檔案beamo II_Preset。

4. 成功匯入檔案後，將顯示以下裝置資訊。

使用 USB 線將電腦連接至機器。

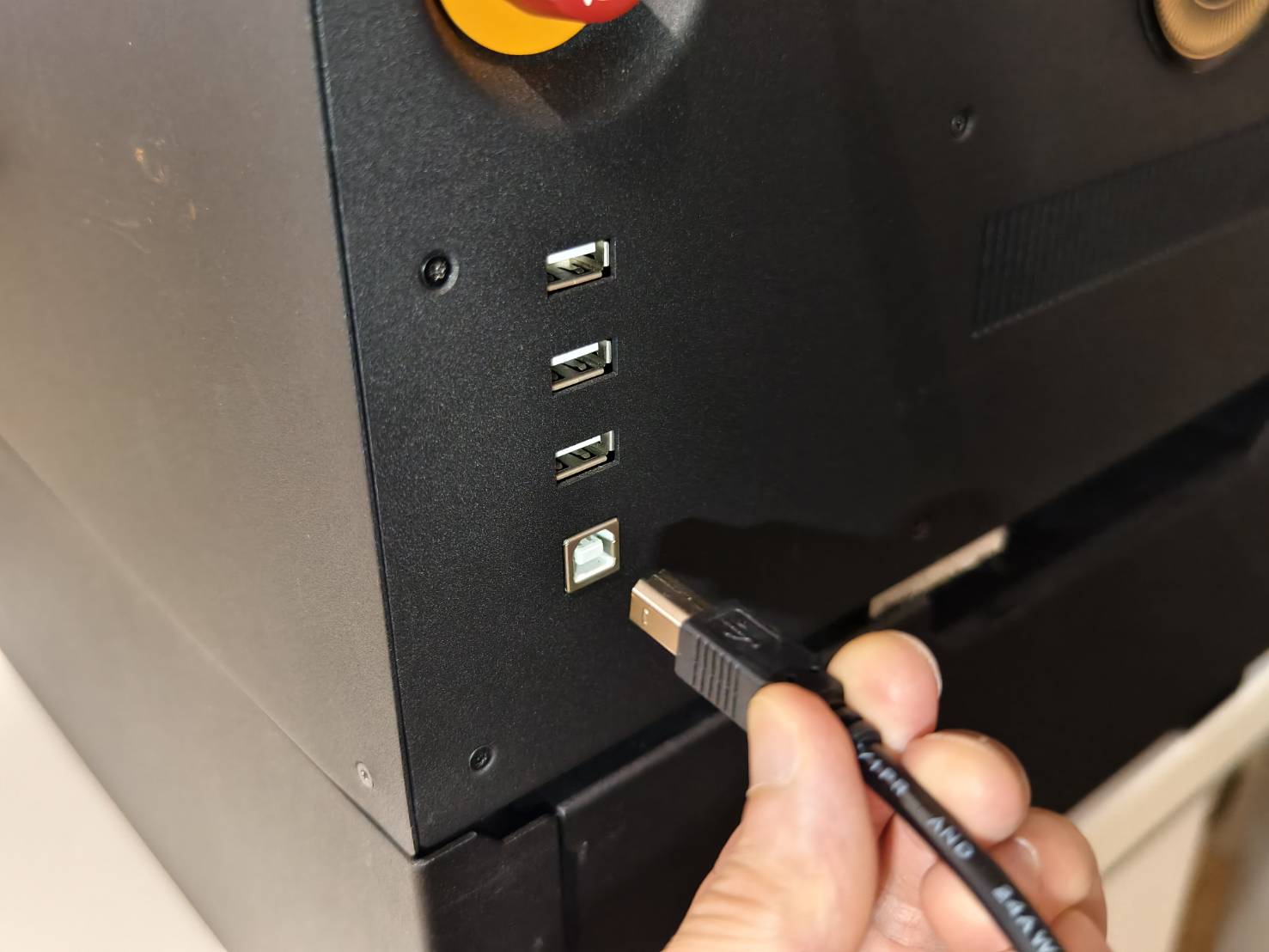

1. 將 USB 線插入機器右側的 USB-B 連接埠。

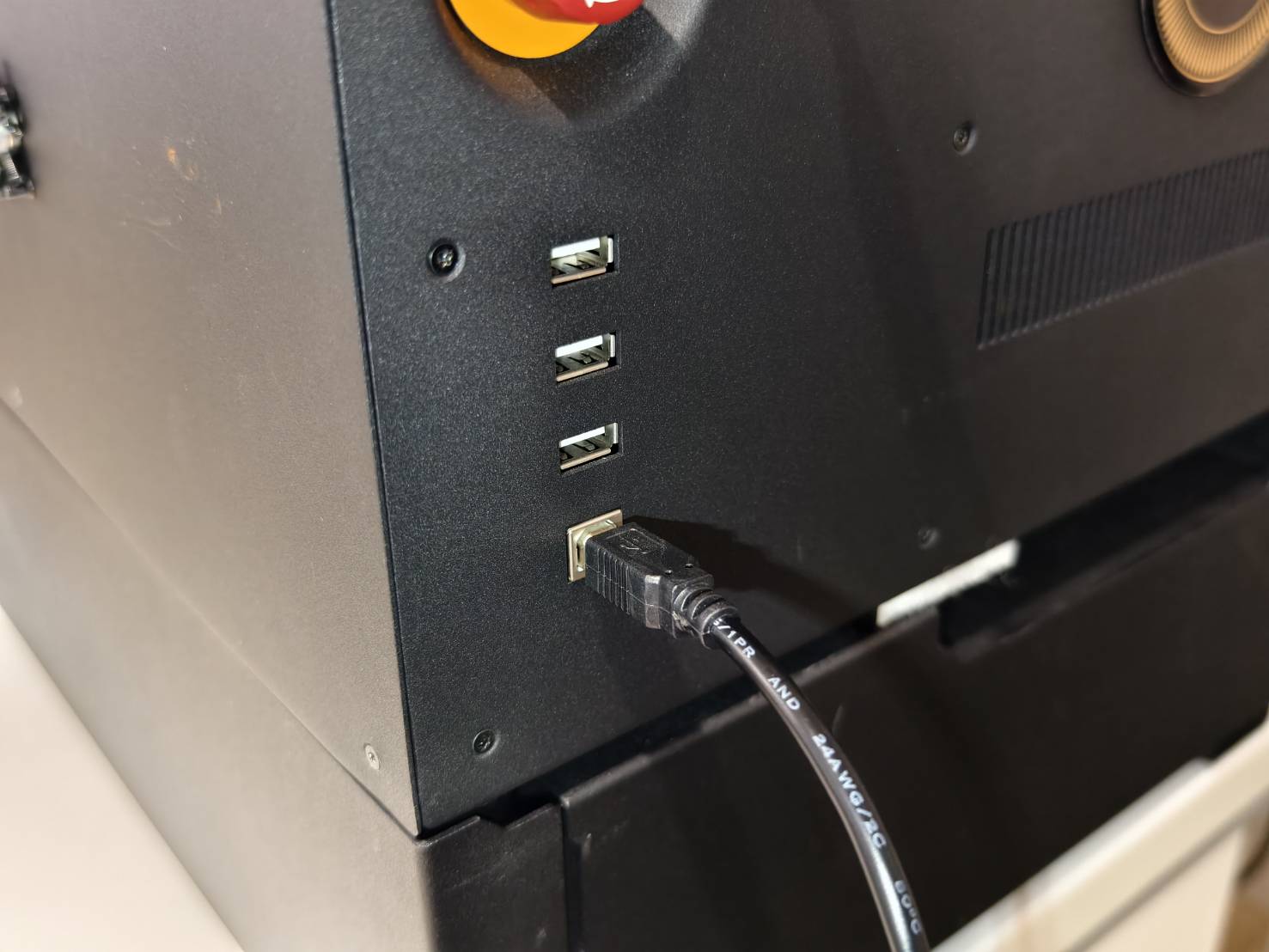

2. 將 USB 線的另一端插入電腦。

3. 選擇正確的 USB Port 名稱。選擇錯誤的連接埠將導致連線失敗。您可能需要嘗試不同的連接埠。若連線成功，Console 分頁中將顯示以下資訊。

歸零測試

如果電腦已成功連接至機器，機器將自動開始歸零。若未自動開始，請點擊歸零按鈕，以確認歸零功能是否正常運作。

開始操作

1. 將材料放入機器內

2. 對焦

- 在「Laser」面板中點擊「Stop」按鈕，以釋放馬達。

3. 將檔案匯入 LightBurn

點擊上方的圖示匯入檔案，或直接將檔案拖放至工作區。

4. 設定參數

點擊圖樣或圖層，並在Cuts/Layers分頁右下角設定參數。

5. 開啟「Overscanning」效果

- 如果圖層設定為「Fill、Fill + line、Image 或 Offset Fill」模式，建議開啟「Overscanning」功能。

- 按兩下圖層以開啟「Cut Settings Editor」。開啟 Overscanning 效果並輸入百分比。

注意：

• 不同速度與材料的參數設定各不相同。請參閱本文底部的「材料參數建議設定」。
• 馬達釋放後，如果您移動過雷射頭，請記得按下「Home」，在傳送工作前重設位置。否則可能有碰撞的風險。

6. 設定開始位置

在Laser分頁的「Start From」下拉式清單中選擇「Absolute Coordinates」。

注意：「Absolute Coordinates」的操作方式與 Beam Studio 非常相似，因此強烈建議具有 Beam Studio 使用經驗的使用者採用此選項。

Absolute Coordinates

您所看到的主要編輯視窗代表機器的工作區。您放置在該區域中的任何內容，都會在機器上相應的位置進行切割。

7. 在 Laser 面板中點擊「Home」。

馬達釋放後，如果您移動過雷射頭，請記得按下「Home」，在傳送工作前重設位置。否則可能有碰撞的風險。

8. 選擇要預覽的圖樣，並點擊「Frame」，確認圖樣是否會在預期的位置進行雕刻。

9. 關閉門

10. 點擊 Home 並傳送工作

選擇影像，並在Laser分頁中點擊「Start」以傳送工作。

注意：在專案執行期間拔除連接線將會停止操作。執行工作時，請確保連接線穩固連接。

11. 雕刻結果

注意：如果雕刻結果模糊、不清楚或顏色太淡，請檢查雷射頭是否正確對焦。

除了 Absolute Coordinates 外，還有其他選項可告訴 LightBurn 如何在機器工作區內放置圖樣。

Current Position

工作會根據雷射頭的目前位置進行切割／雕刻。

Job Origin

設定「Job Origin」將告訴 LightBurn 如何相對於雷射的位置放置工作。

（當您變更設定時，主要編輯視窗中顯示的綠色「Job Origin」指示器將會移動。）
