支援軟體版本
Beam Studio v2.7.0 beta以上 (Download)
功能介紹
精準對位功能適用於需要沿著印刷圖案輪廓進行雷射切割的應用。
Beam Studio 會在列印檔案中加入定位點，將列印完成的材料放入雷射機後，可透過相機辨識定位點，自動校正材料的實際位置與角度，並將切割邊線對齊印刷圖案。
即使材料放入機台時有些微位移或旋轉，也能透過定位點進行校正，減少印刷圖案與切割位置之間的偏差，適合貼紙、卡片及其他需要印刷後再進行輪廓切割的製作情境。
如何使用精準對位功能
1. 進入偏好設定>點選編輯>啟用UV印刷檔案

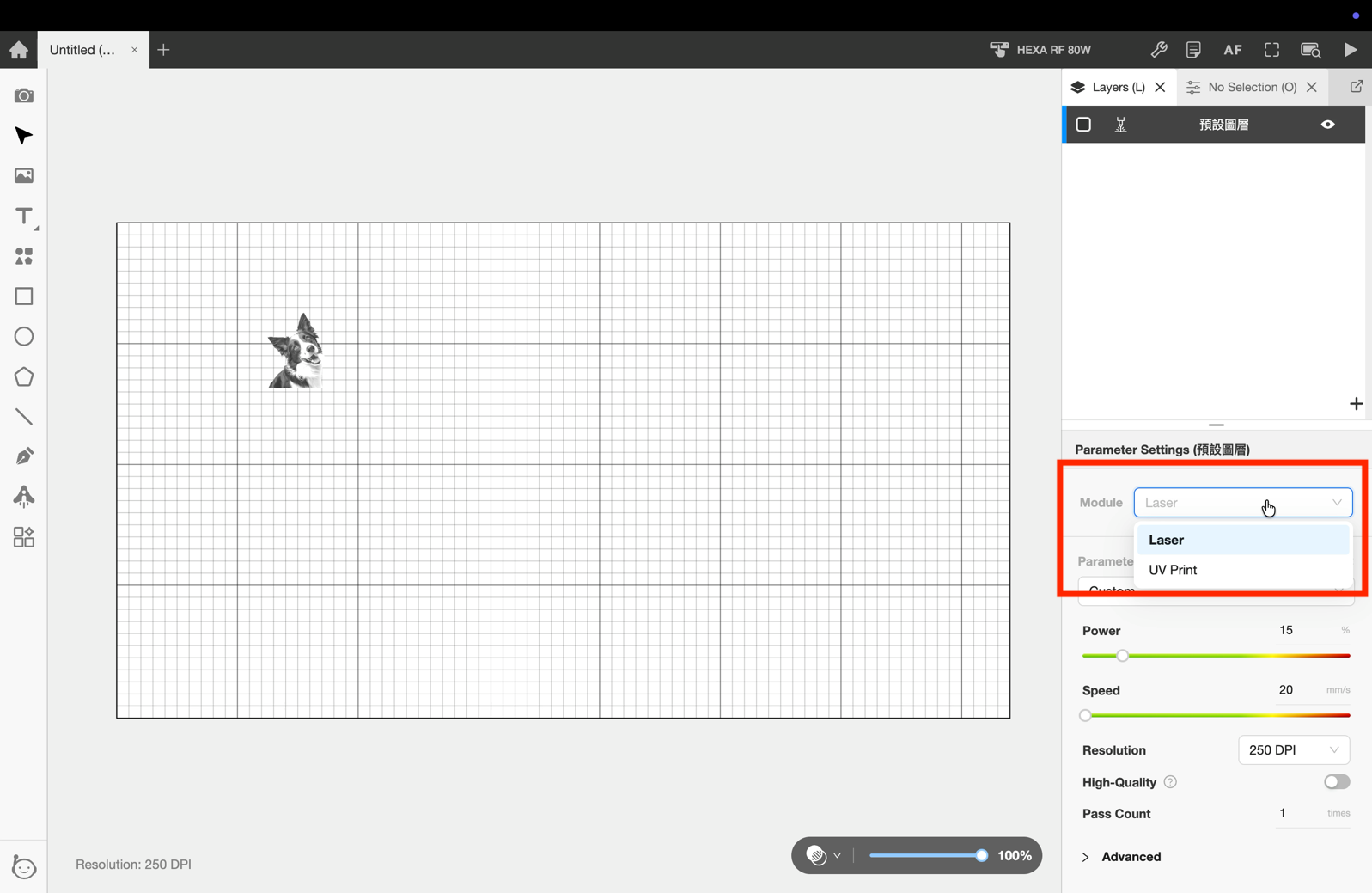

2. 圖層 > 切換模組為UV印刷。
|
＊注意：圖檔尺寸需限制於 A4 範圍內，並預留列印邊界，以避免圖案在列印時被縮放到尺寸。 ＊注意：列印時請勿調整圖案比例，避免影像對位點判定與定位精準度。 |

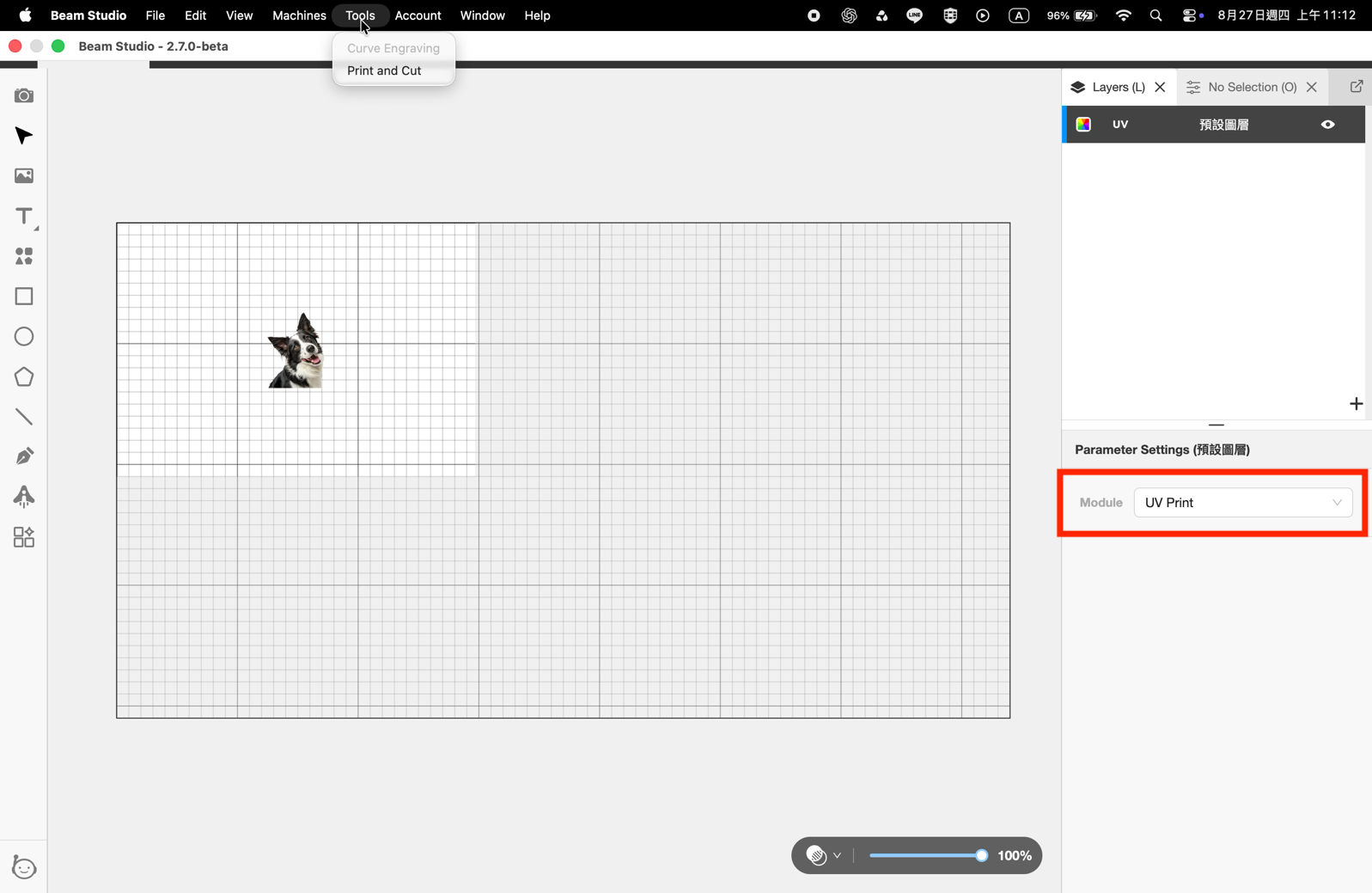

3. 工具 > 精準對位
4. 調整外輪廓的偏移距離
5. 選擇匯出的PDF尺寸與方向
6. 選擇圖案陣列與調整間距
7. 匯出成PDF用來印刷的檔案。(可直接使用此檔案到您的UV機上進行列印。)
| ＊注意：列印時請勿調整圖案比例，避免影像對位點判定與定位精準度。 |

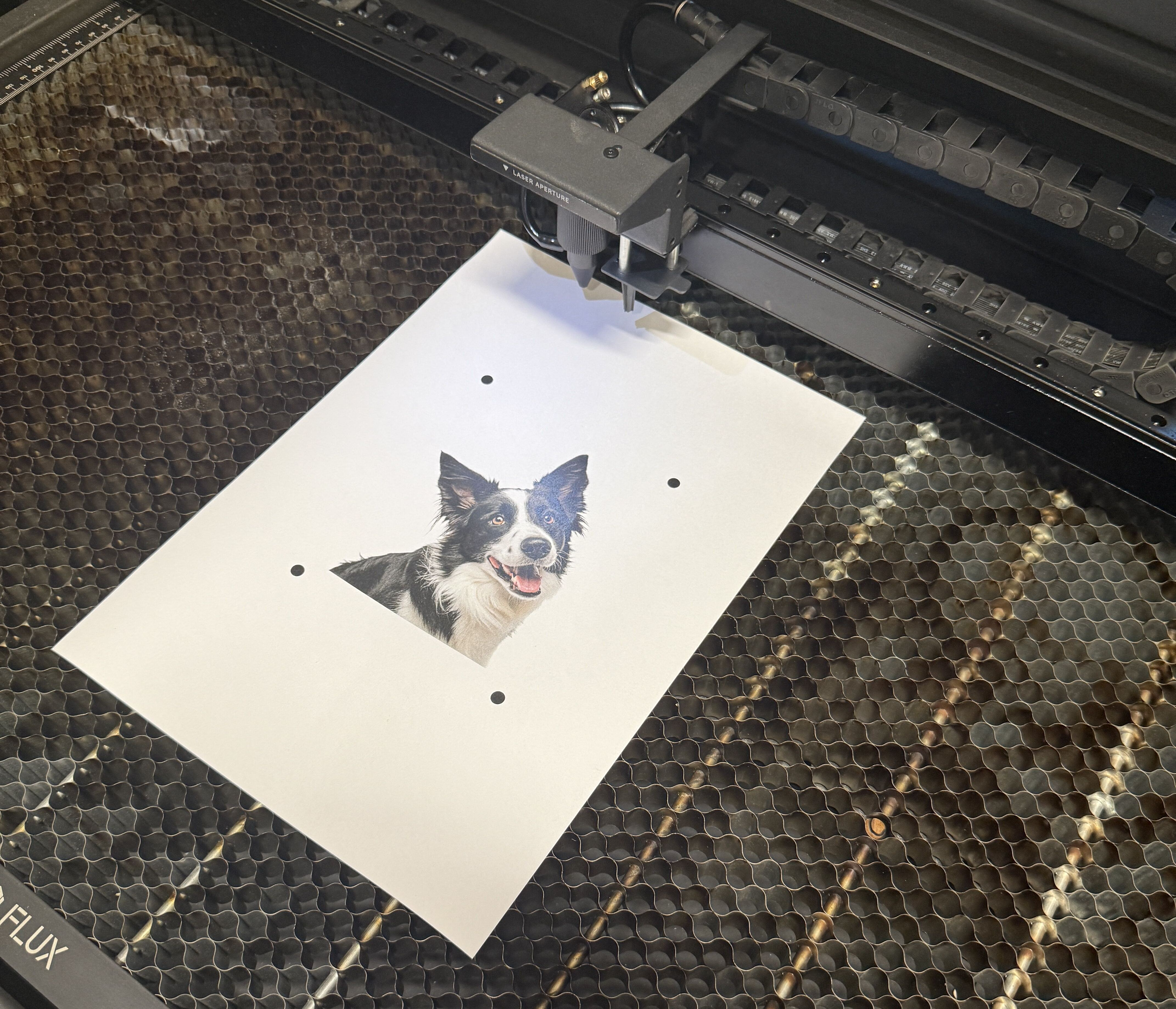

8. 將列印好的材料放入機器中並進行對焦。

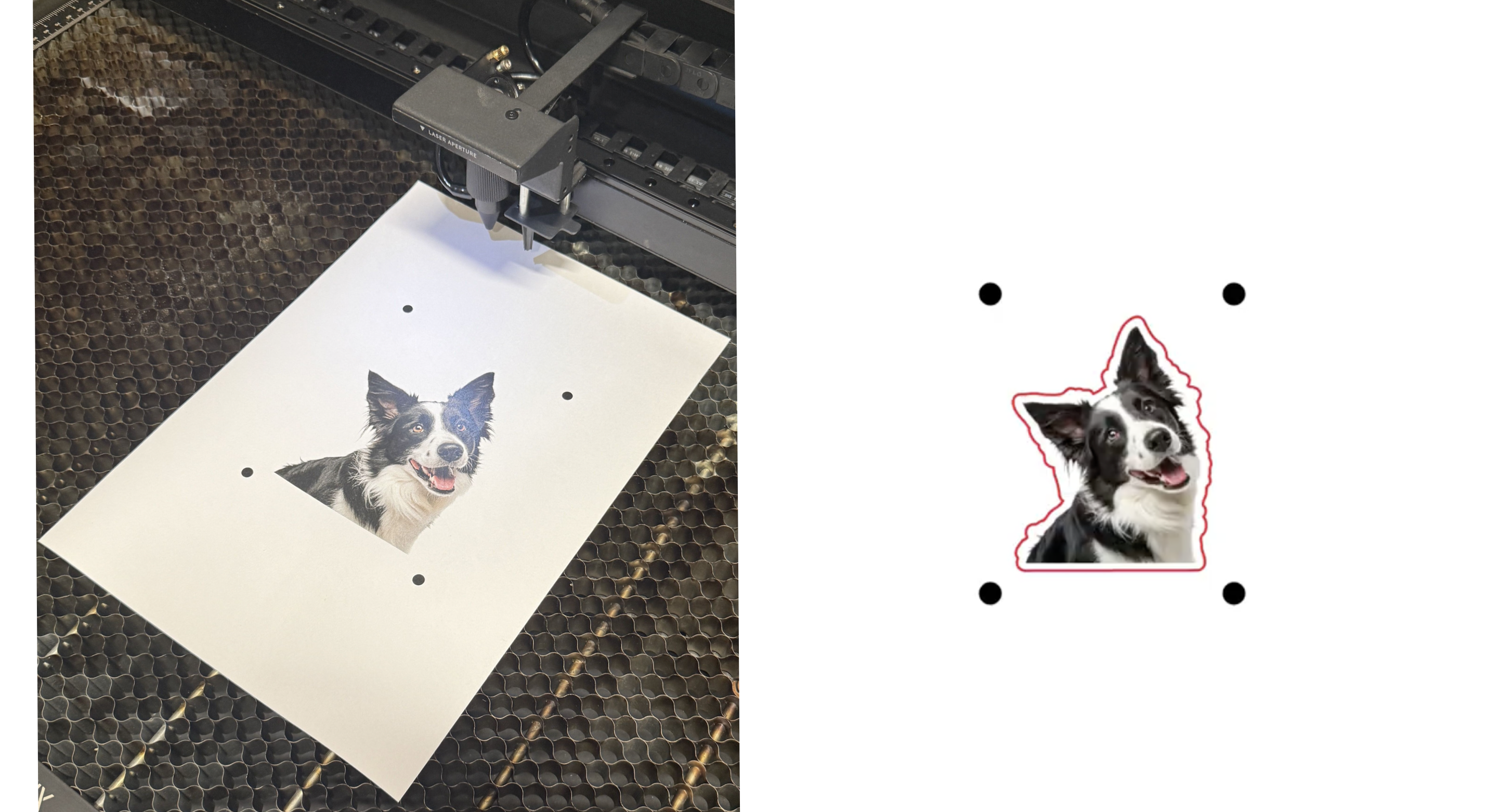

9. 進行預覽與對位後按下完成
10. 完成後回到畫布即可進行編輯圖層參數。
