描述:
雷射無法出光的原因可能有許多成因,雷射管性能下降、雷射電源(Laser PSU)損壞或系統故障等原因都可能造成,請依照以下步驟嘗試排除問題。
可能成因:
|
需要的工具:
|
Step 1
請查看影片並確定情況是否與您的機器相似,如果Beambox運作時沒有雷射輸出並發出響亮的爆裂聲,
代表該雷射管已經無法使用。
確認結果和下一步要採取的行動:
|
|
Step 2
確認軟體中的功率和速度設定正確。
確認結果和下一步要採取的行動:
|
|
Step 2.1
將功率設定加倍,送出工作,然後查看雷射是否輸出。
(例如,如果原先功率是15%,則將其提高到30%並送出工作)
確認結果和下一步要採取的行動:
|
|
Step 3
關閉機器電源,打開後蓋在第一反射鏡貼上新的雙面膠帶,如果您的機器後蓋上有兩個磁鐵,則必須將後蓋裝回原位,貼上雙面膠後,請至 Step 3.1.
-
使用十字螺絲起子鬆開機器背面的螺絲,即可將後蓋取下。.
-

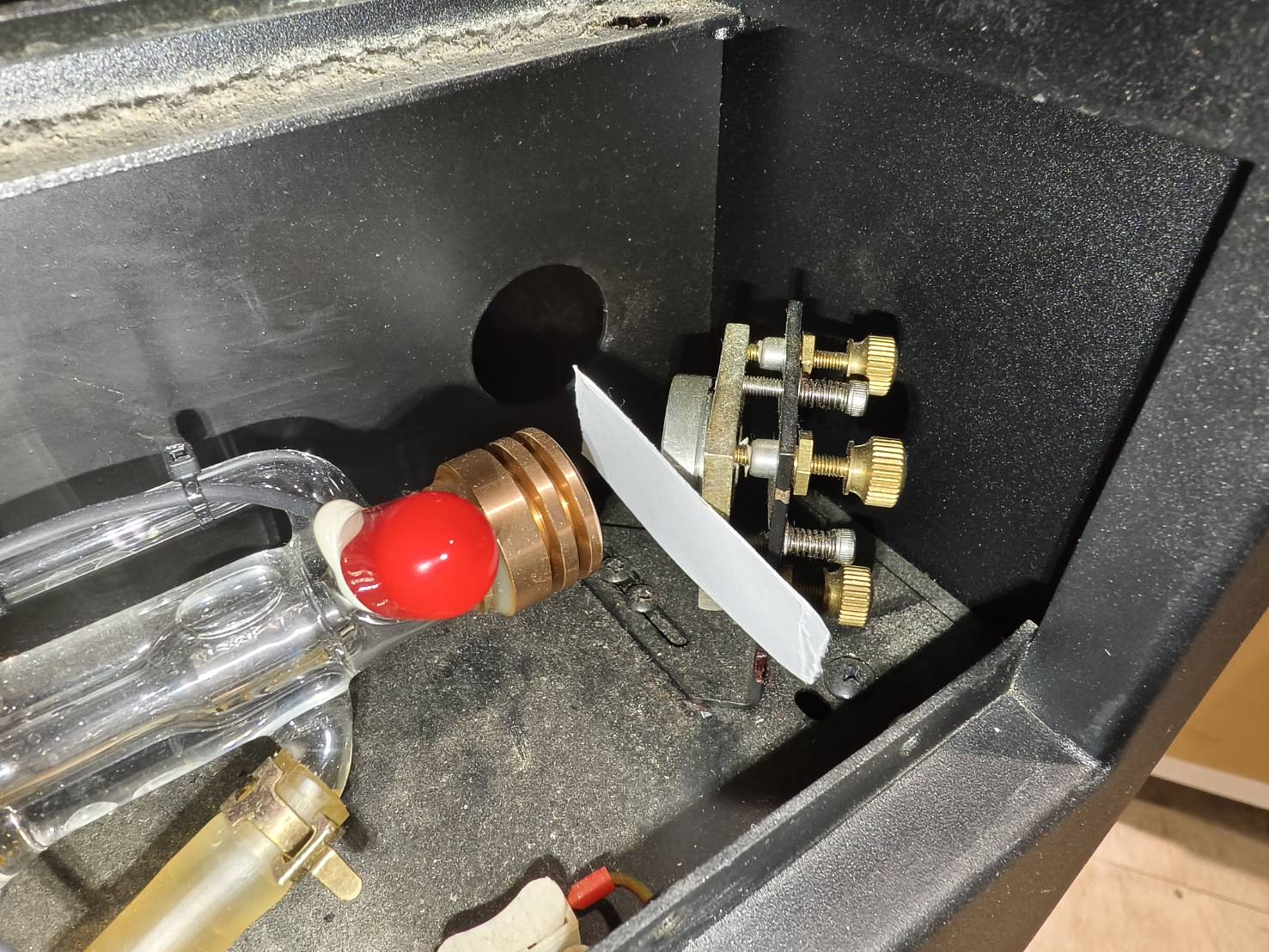

將雙面膠貼在第一反射鏡上,與雷射管出光口成 90 度角。
-
關上背蓋。
Step 3.1
點擊五次雷射脈衝,確認雙面膠上是否出現光斑焦痕,請參考範例。
A. 開機。
B. 關上門蓋。
C. 點擊『動作』等待機器歸零完成。(確認門蓋符號是關閉,否則雷射脈衝不會有反應)
D. 點擊下方『雷射脈衝』。
E. 點擊一下=雷射脈衝一下,以此類推。
F. 撕下雙面膠確認。
⚠︎ 請確認雷射時,務必關閉門蓋。
範例:
良好範例-光斑圓且顏色深 |
耗弱範例-光斑缺角且顏色淺 |
確認結果和下一步要採取的行動:
|
|
|
Step 4
關閉機器電源。
鬆開側邊的螺絲並打開側蓋,斷開雷射控制線後,請參考 Step 4.1.
-
打開側蓋

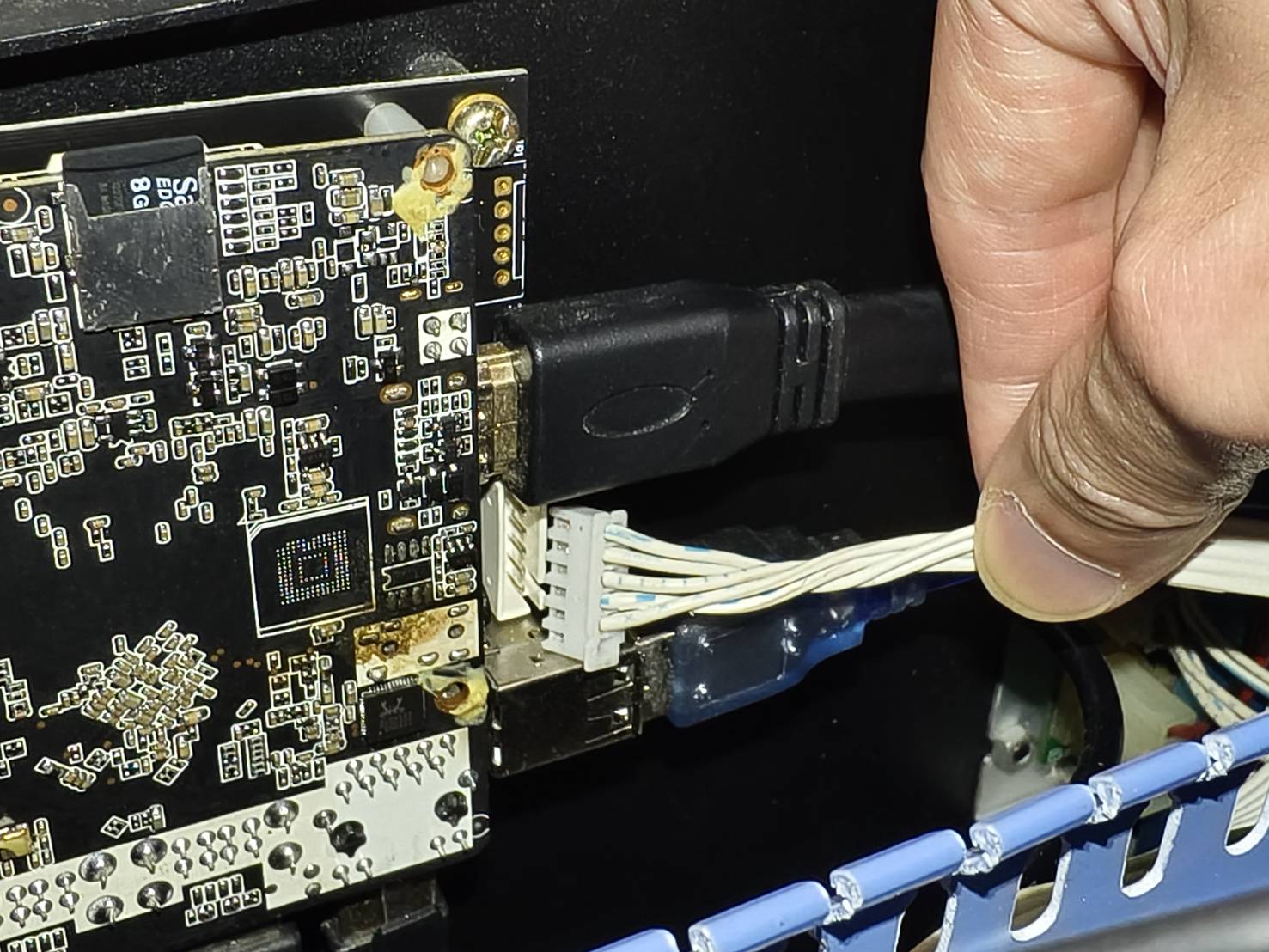

- V18 主板版本雷射控制線如下圖:
- V22/V23 主板版本雷射控制線如下圖:
-
Step 4.1
請穿戴橡膠手套後,再進行接下來的步驟,以免發生觸電危險。
開啟機器,使用原子筆或是鉛筆按下強制出光按鈕兩下/一到兩秒後,確認雙面膠是否有打出焦痕。
((請參考範例判斷雷射結果)
確認結果和下一步要採取的行動:
|
|
|
Step 4.2

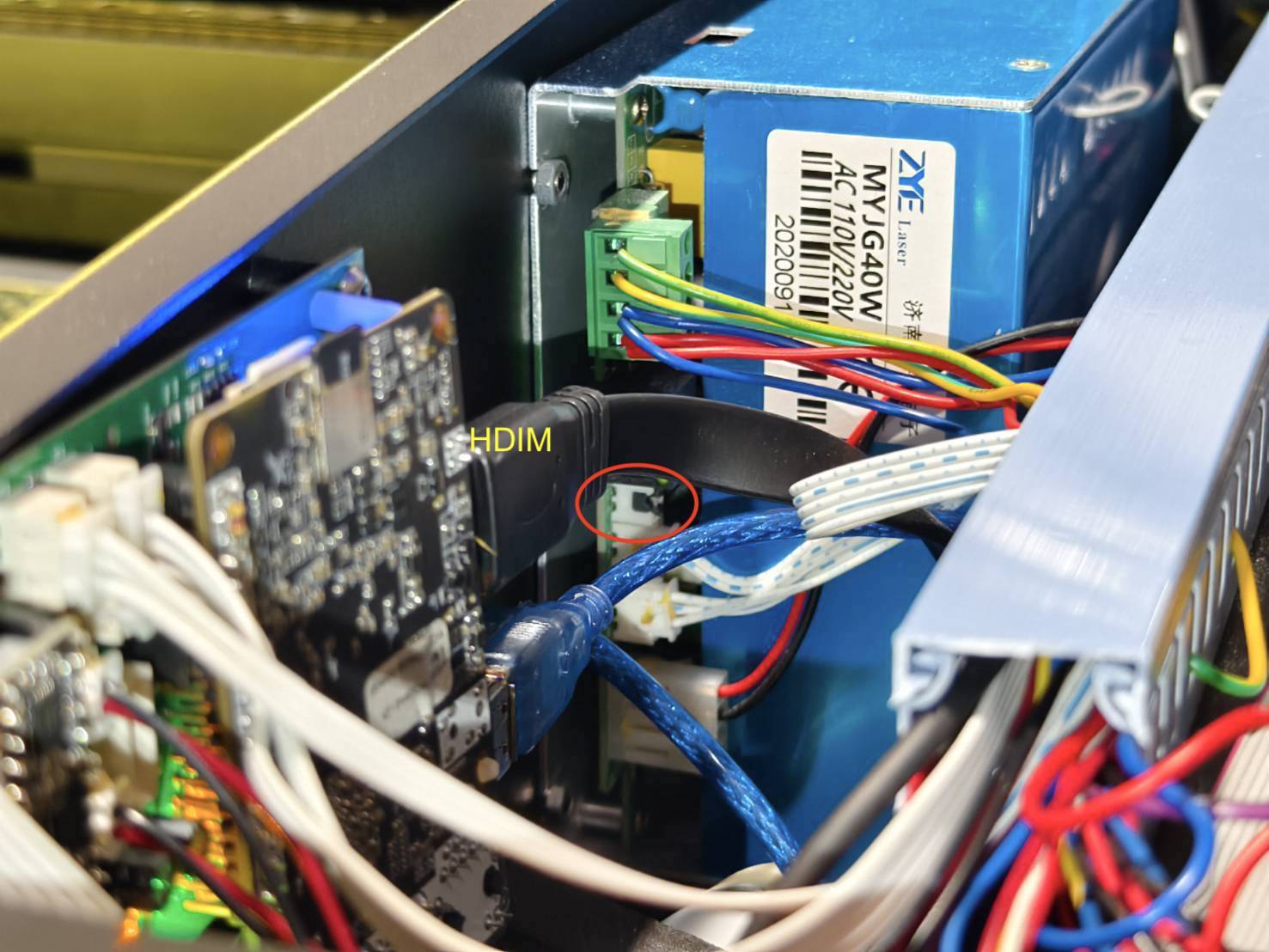

關閉機器電源,確認短路帽位置正確。
(若HDMI 線擋住視野,可以先暫時拔除)
確認結果和下一步要採取的行動:
|
|
|
Step 5
- 插回雷射電源控制線。
- V18 主板的雷射電源控制線位置如下圖:
-
- V22/V23 主板的雷射電源控制線位置如下圖:
- V22/V23 主板的雷射電源控制線位置如下圖:
- 開啟電源並恢復原廠設定。5-18 恢復原廠設定.
- 恢復原廠設定後,請參考 Step 5.1.
Step 5.1
使用兩層雙面膠帶疊在一起後貼在第一反射鏡片,打五下雷射脈衝 確認是否有打出焦痕。
(請參考範例判斷雷射結果)
確認結果和下一步要採取的行動:
|
|
|
Step 6
確認結果和下一步要採取的行動:
|
|
聯繫客服
- 請參考5-1 聯絡客服並回覆內文所需的內容給官方客服人員,我們將盡快回覆您。
- 確保您已錄製影片或擷取錯誤報告和螢幕截圖,以便我們分析問題。
*本文中收集到關於您機器問題的照片或影片等資訊,請完整記錄下來,並發送給官方客服。
