4-2 雷射頭座微調

描述：

當調整第二鏡至第三鏡光路，若光點位於中心點以下時，請進入本篇文章，調整雷射管支架位置。

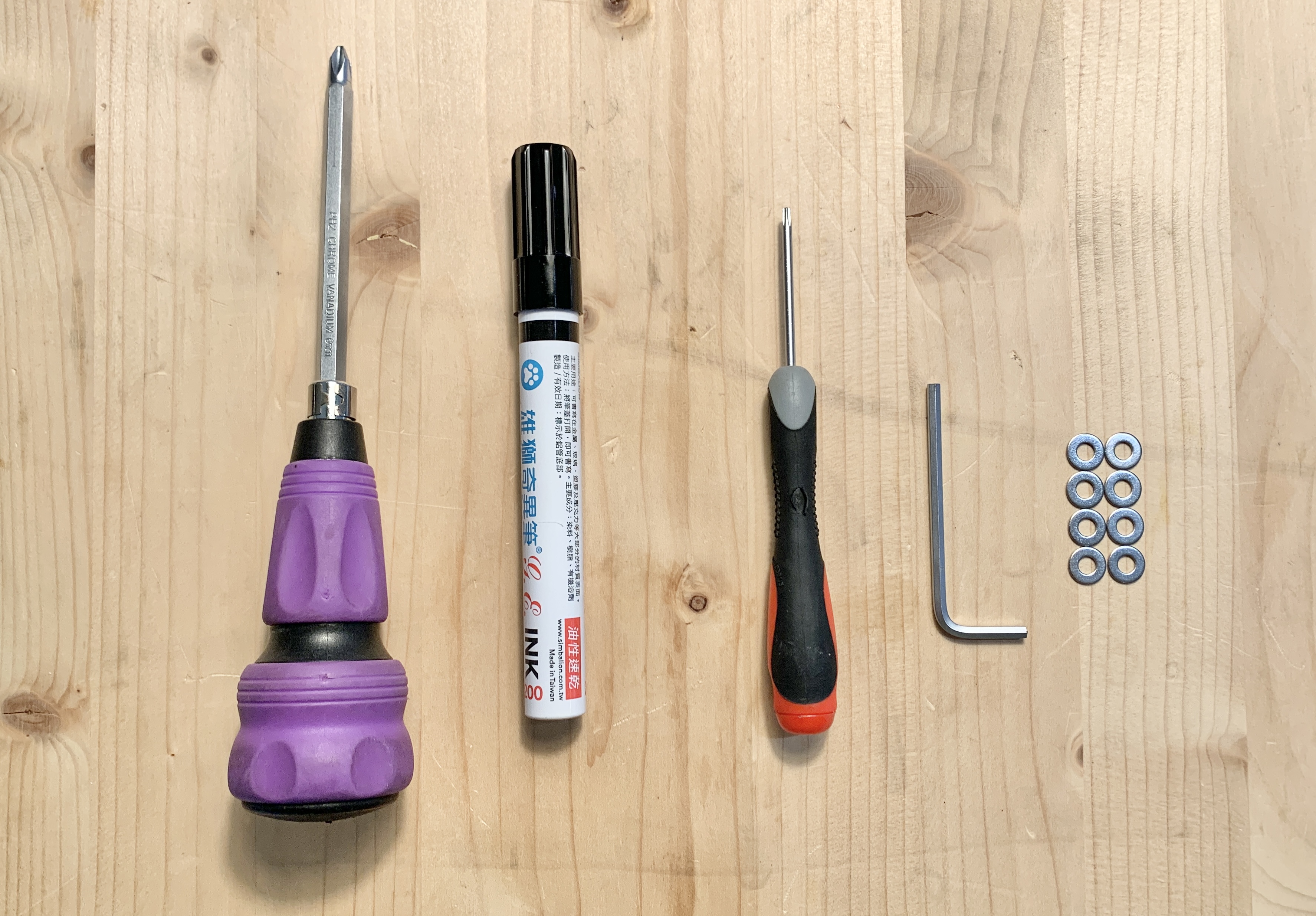

十字起子、麥克筆、T8 扳手、3mm 內六角扳手、M4 墊片*8

Step 1 - 機器關機，並將後蓋移除:

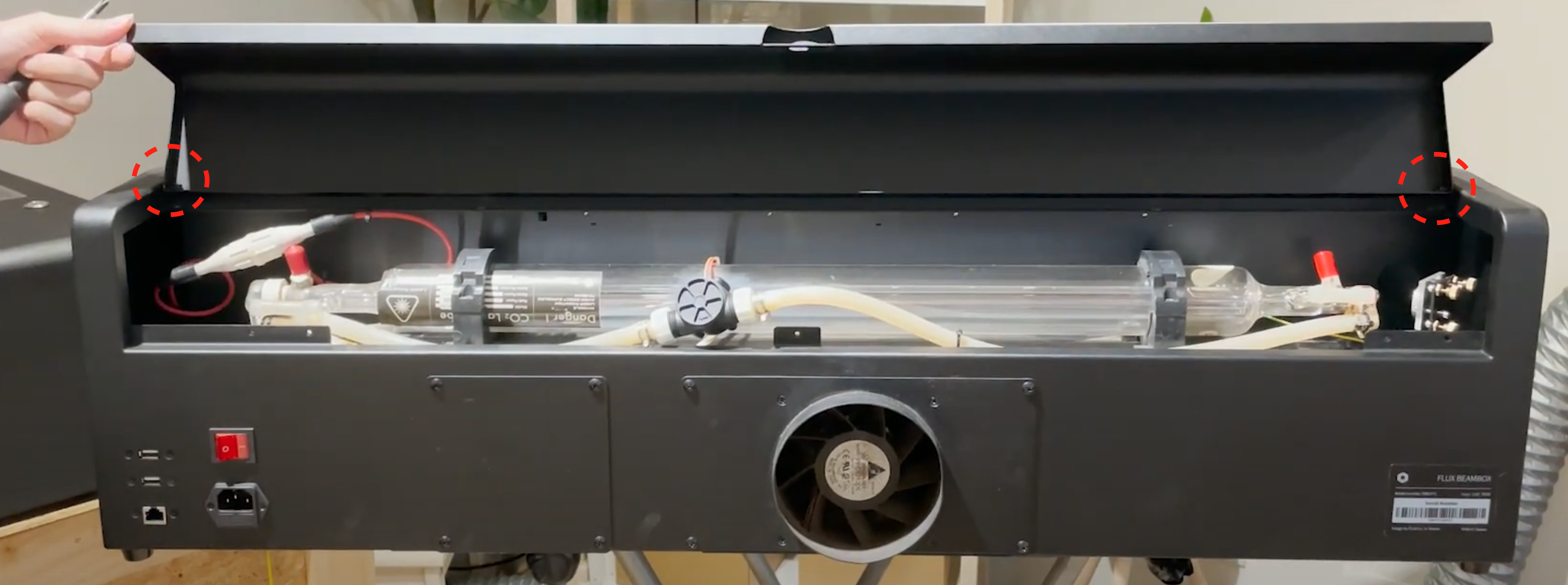

使用十字起子卸除機殼後蓋的螺絲，打開後蓋。

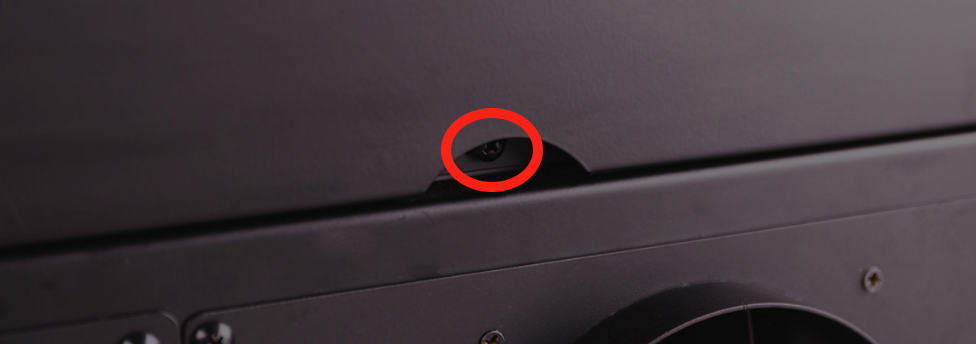

將後蓋兩側螺絲卸除，再將後蓋移除。

Step 2 - 雷射管與支架上做記號:

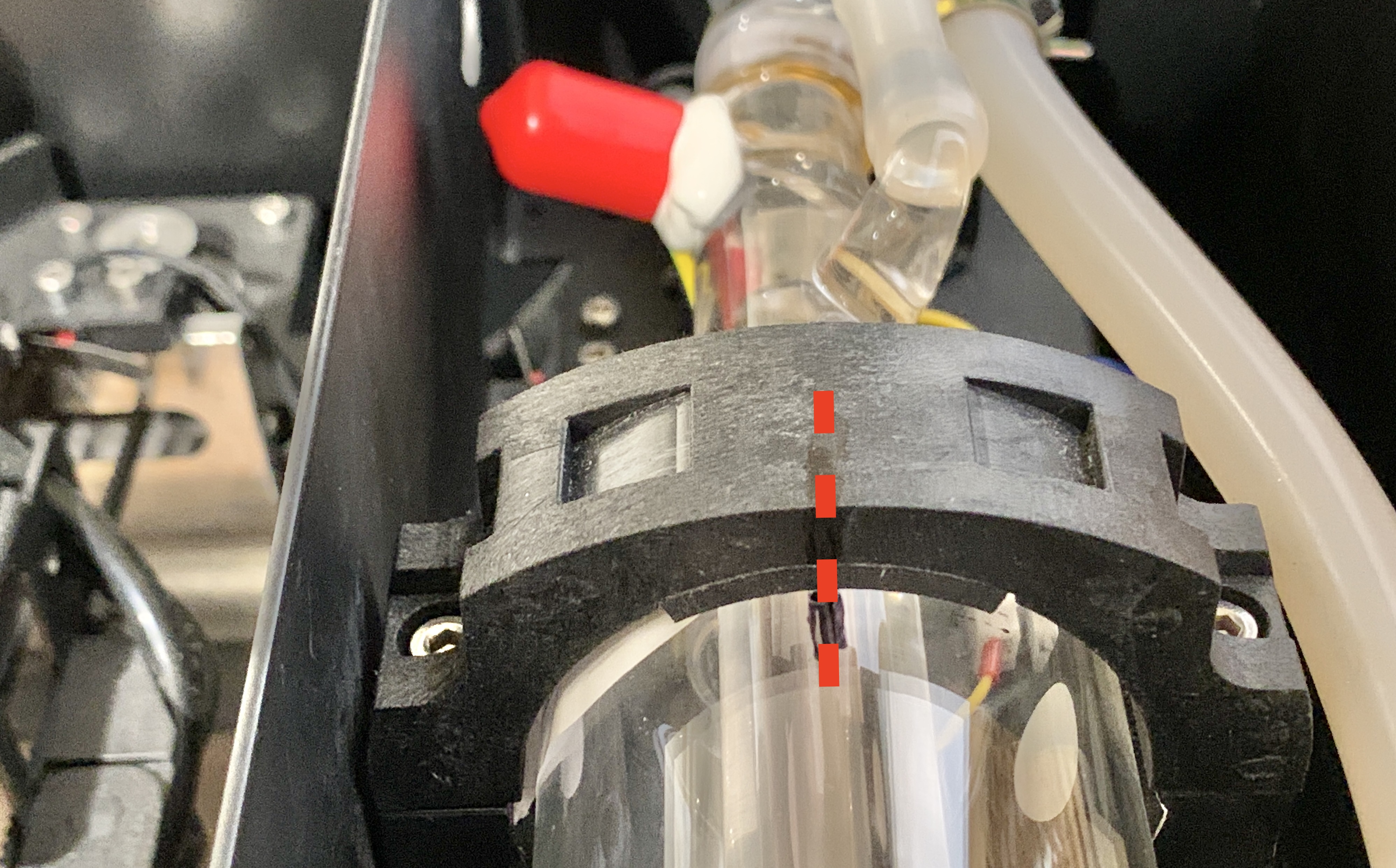

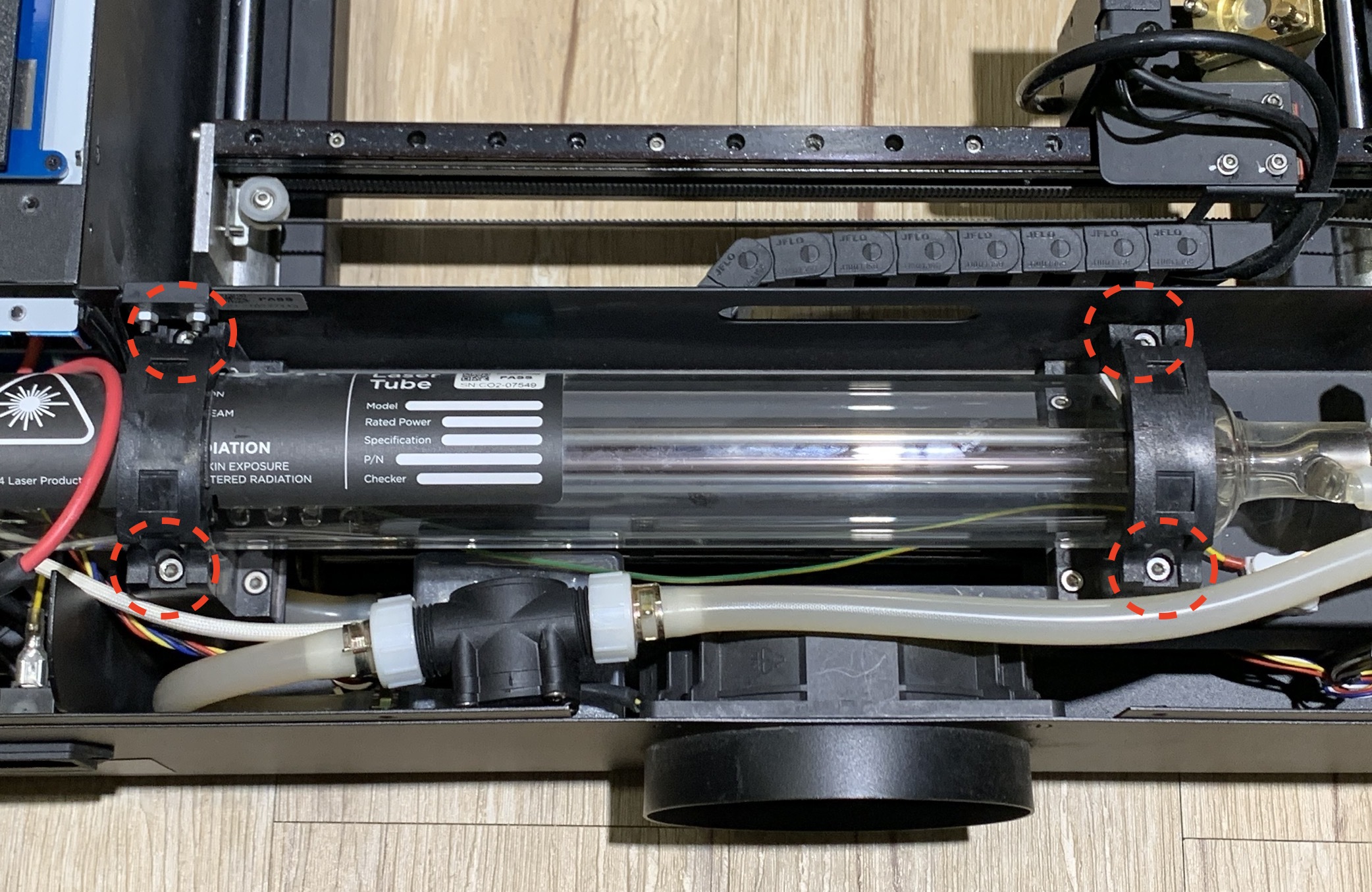

使用麥克筆在雷射管與支架上畫一條線，以方便裝回時對位用。

Step 3 - 將雷射管低壓電線移除:

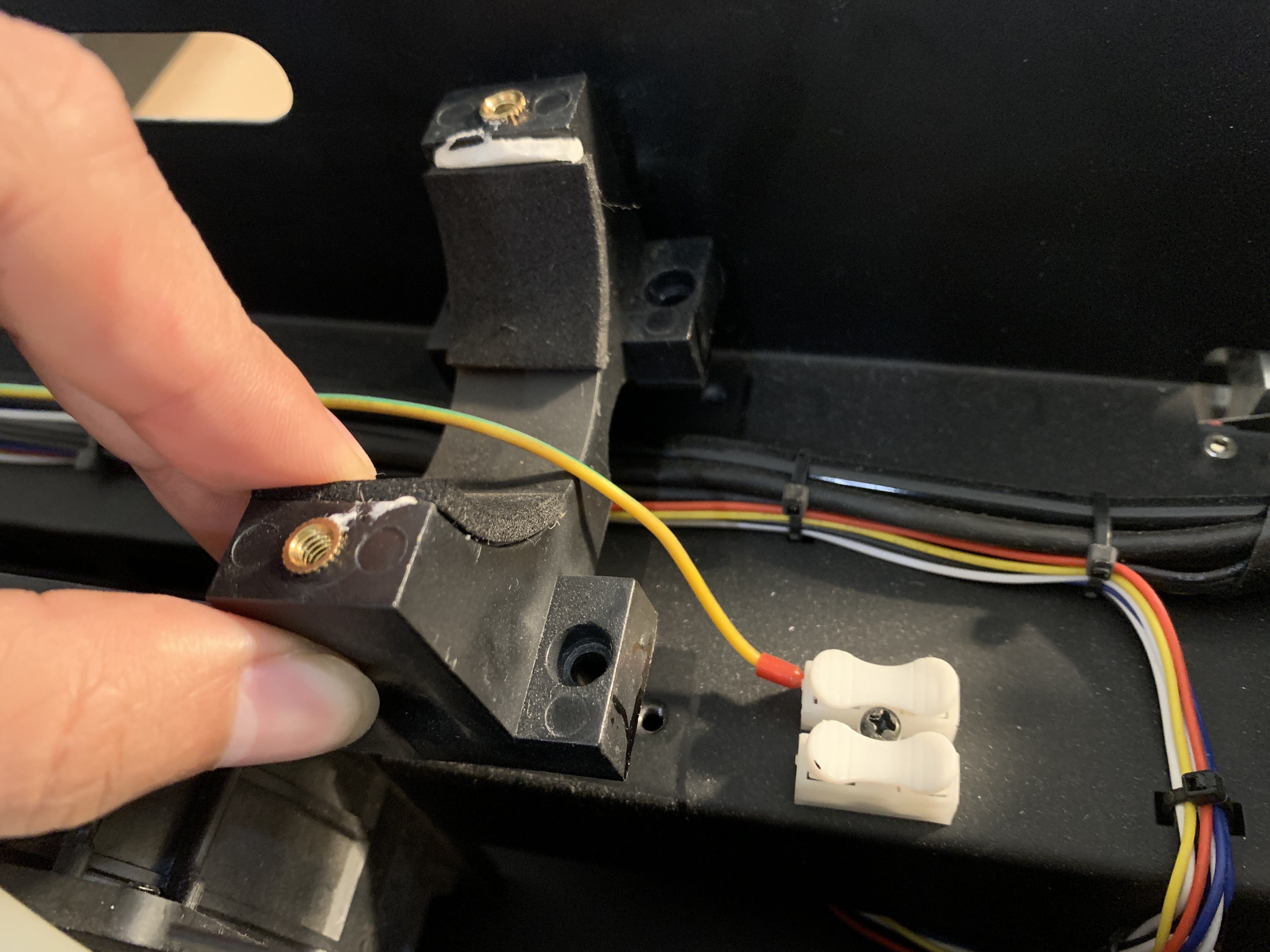

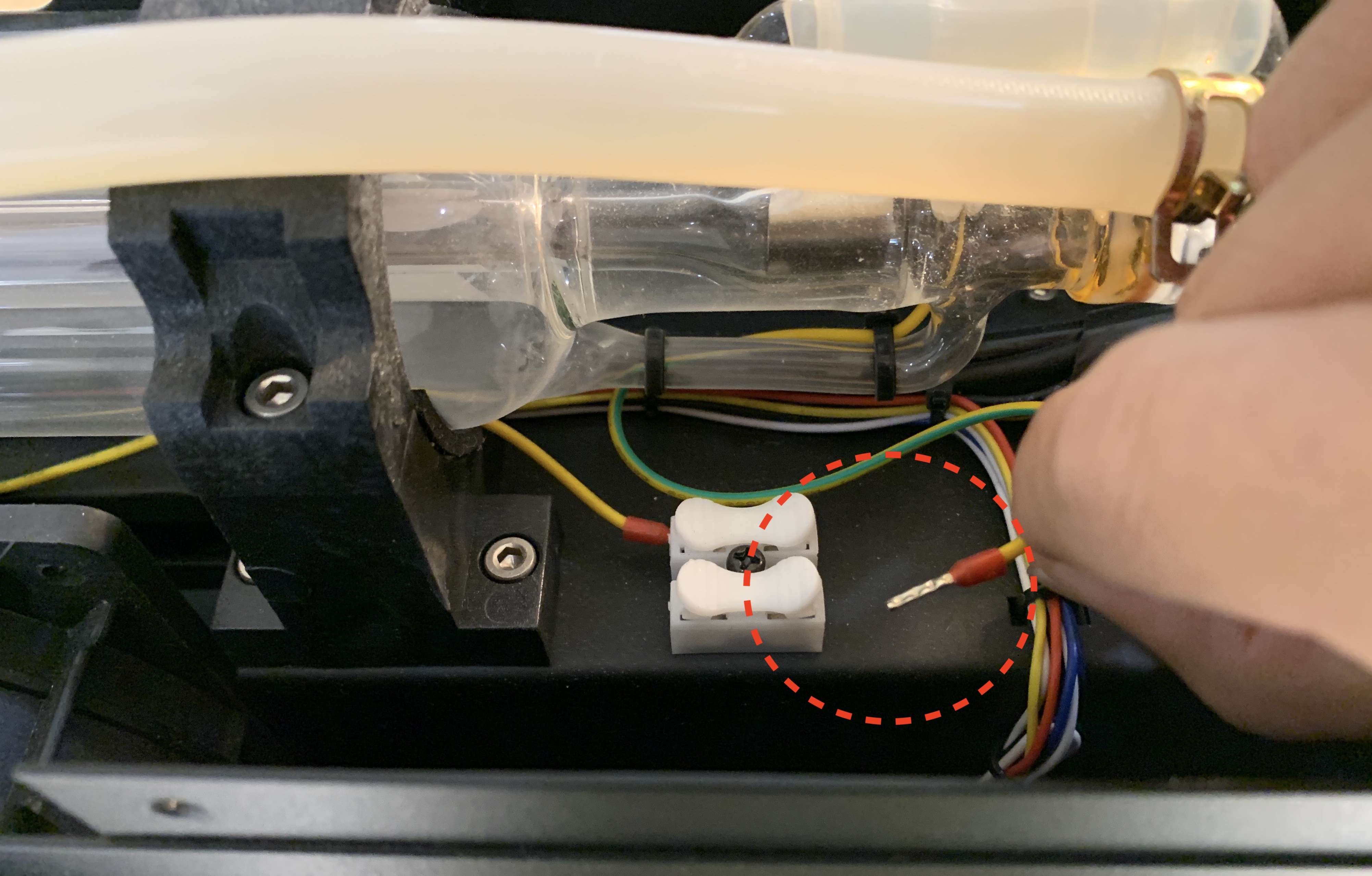

找出低壓端附近的白色端子，壓下按鈕即可鬆開端子並抽出低壓電線。

Step 4 - 將雷射管上固定支架移除，並將雷射管移出:

使用3mm六角扳手將固定螺絲鬆開，並將支架上蓋移除。

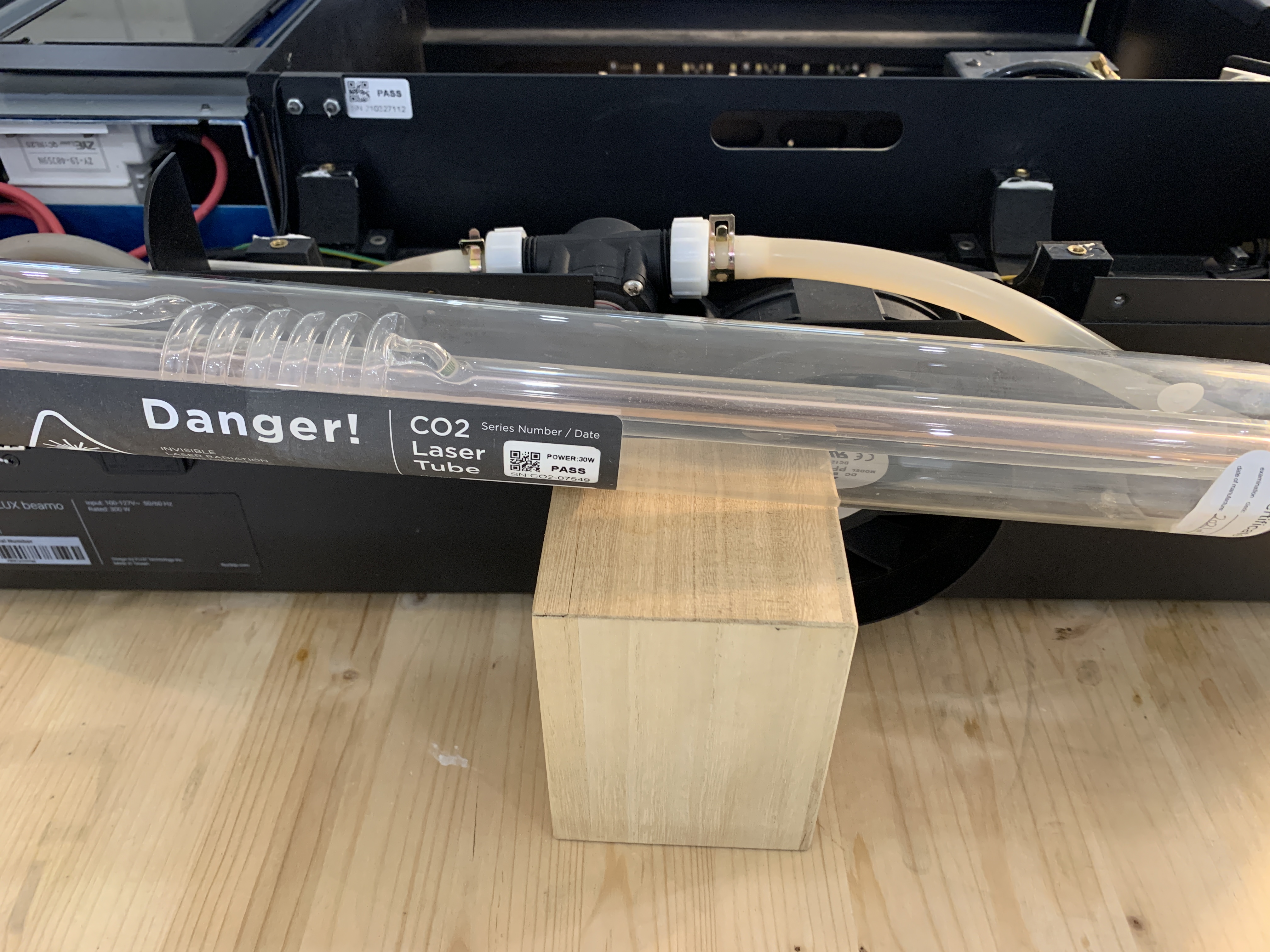

雷射管取出放置機器後方，並將墊塊放至在其下方支撐。

Step 5 - 移除下支架固定螺絲與支架:

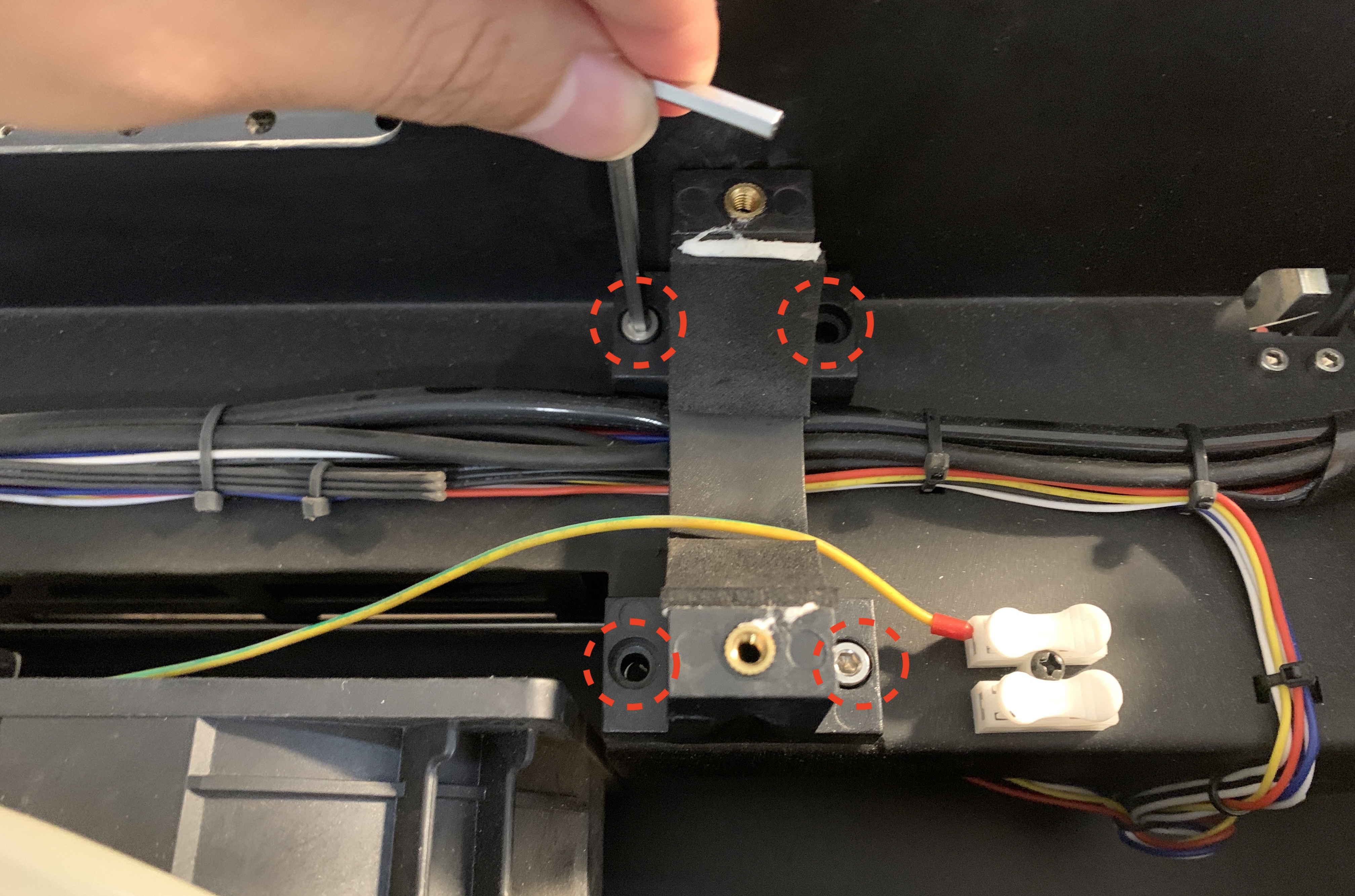

使用3mm六角扳手將兩個下支架固定螺絲移除，並將支架取出。

Step 6 - 將墊片放置在螺絲孔上

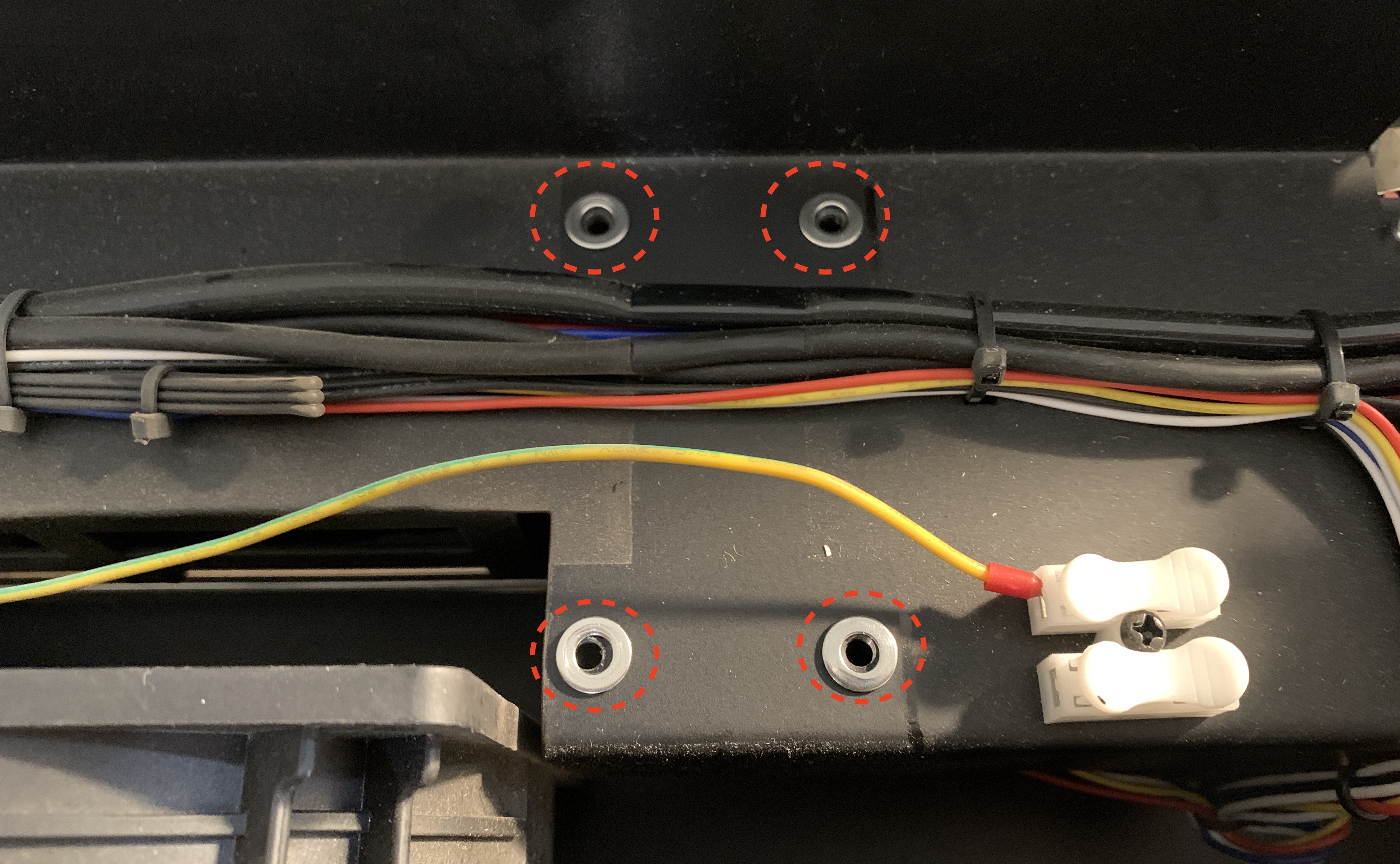

將8片墊片分別放置在兩個支架下方螺絲孔上。

Step 7 - 將兩支架裝回:

將兩個支架依原方向放回，並使用3mm 六角扳手將支架鎖固。

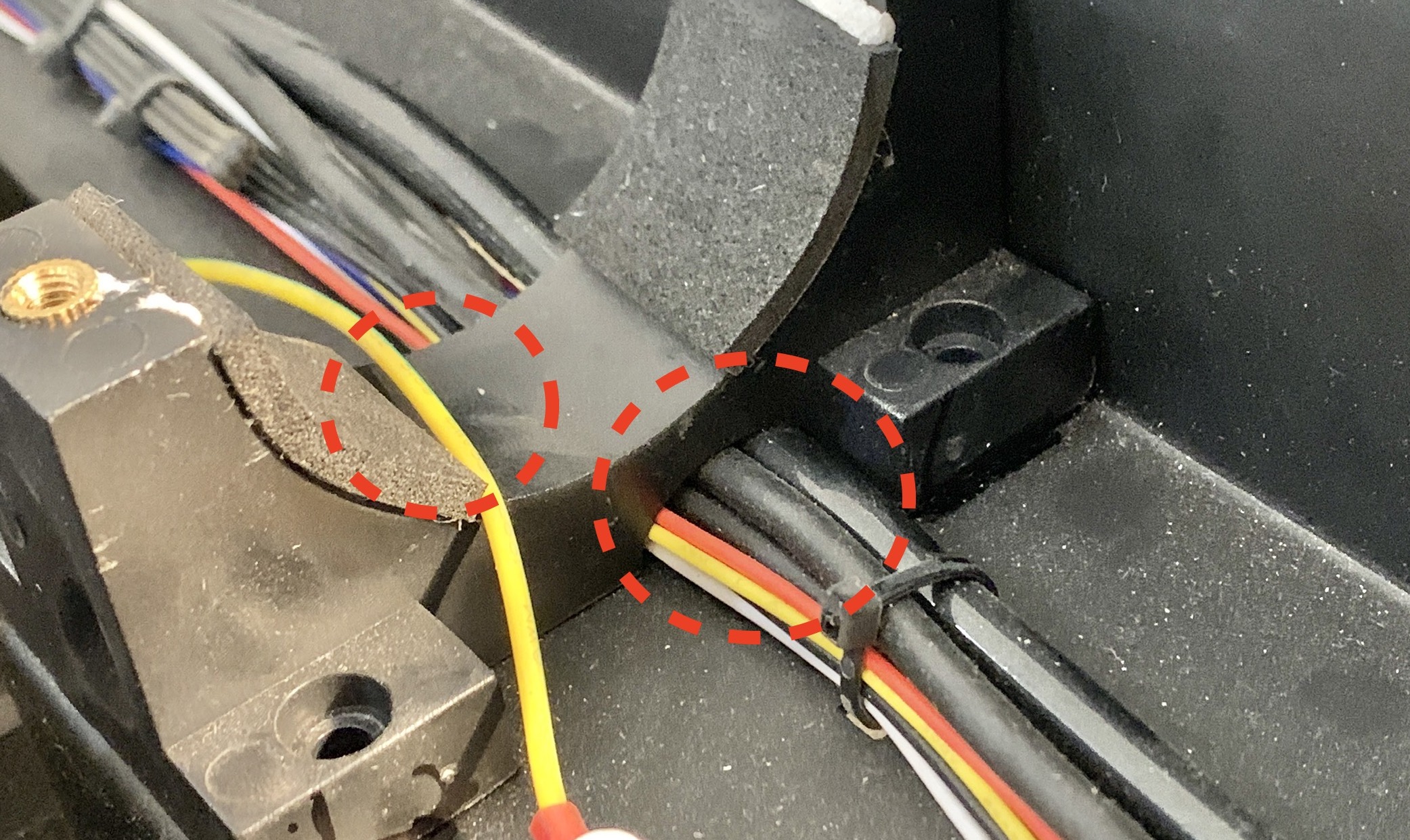

**請小心安裝時不要壓到線路。

Step 8 - 將雷射管裝回:

將雷射管依照記號裝回。

並使用3mm 六角扳手將支架鎖固。

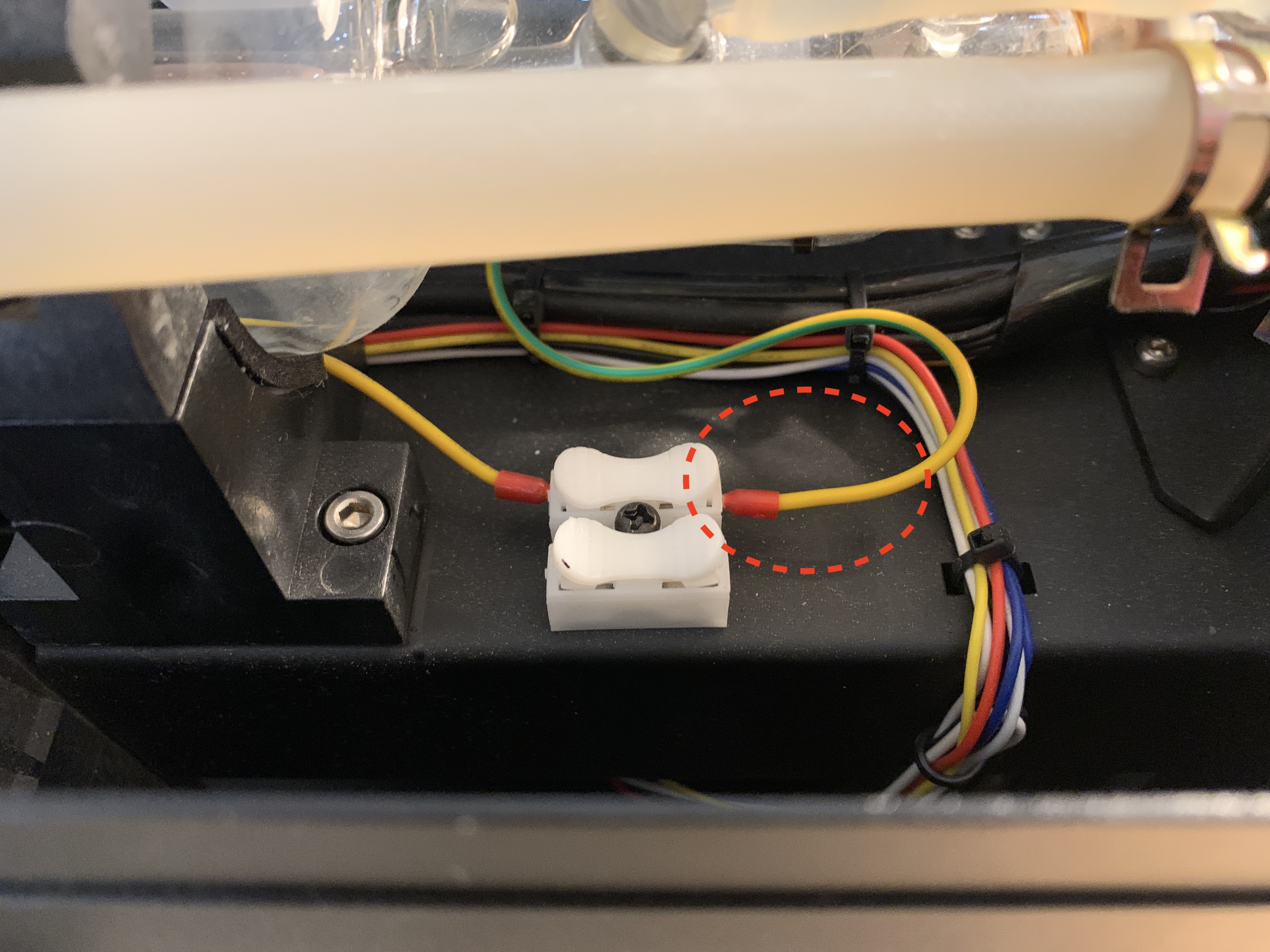

Step 9 - 將低壓線接回白色壓接座:

Step 10 - 將後蓋裝回:

將後蓋兩側螺絲鎖固。

使用螺絲起子將機殼後蓋的螺絲鎖固。

Step 11 - 開機確認第三鏡光點:

開機檢查第三鏡光點。

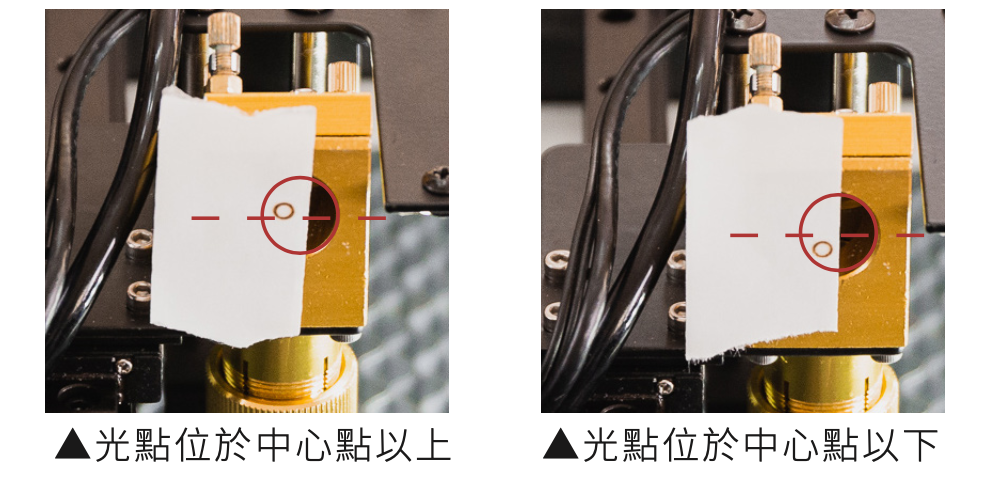

• 若光點位於中心點以上時，請直接跳至，「光路調整－第二 - 三反射鏡調整步驟」。


• 若光點依舊低於中心點，請跳回Step 1，再增加墊片至底座下至光點至中心點。


• 若光點位於中心點，調整完成。

#結束
