相機校正
校正相機與雕刻位置的一致性，確保機器雕刻對位準確。硬體準備內容：A4 白紙 ( 自備 )
注意事項：

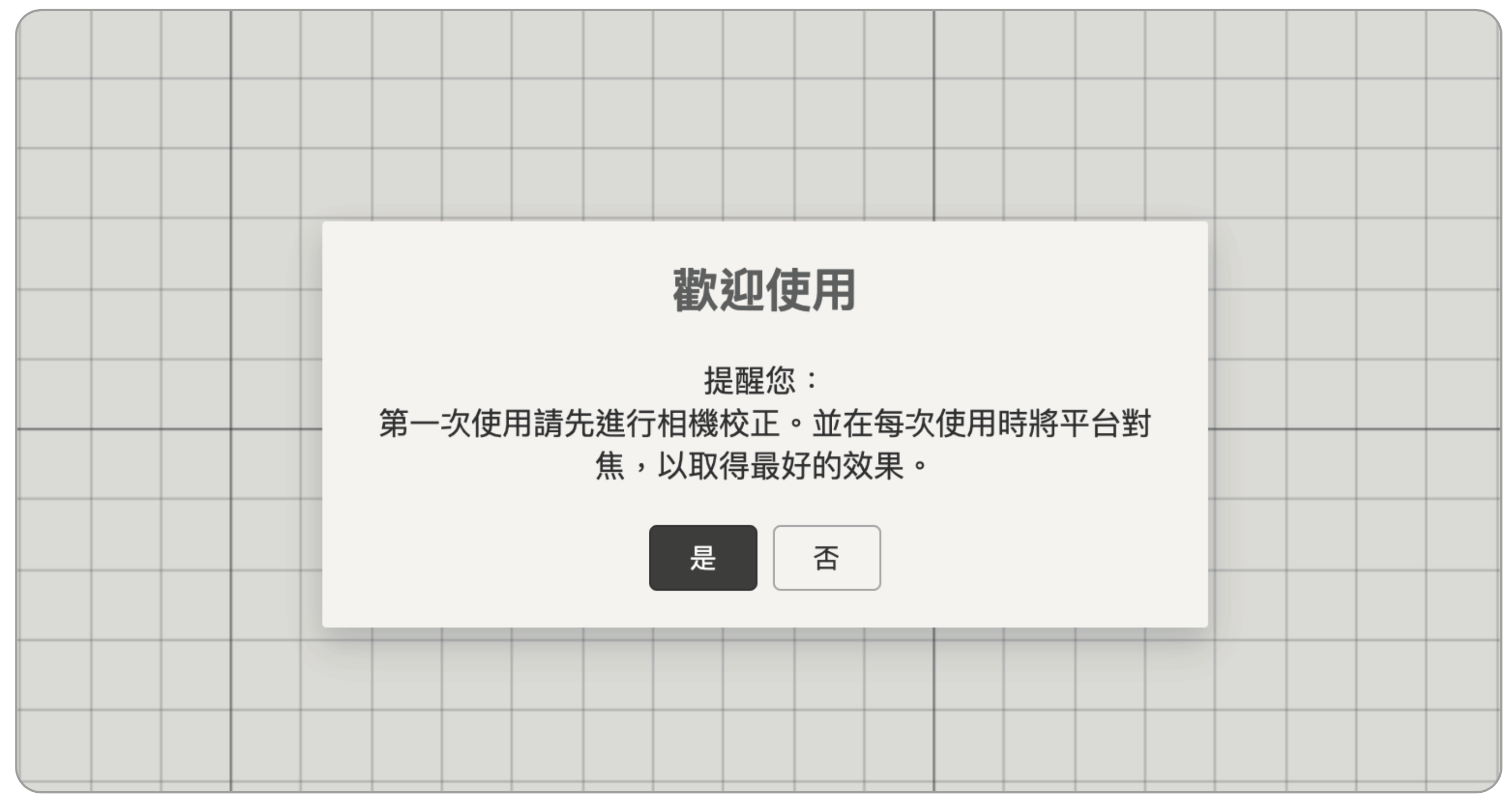

1. 首次開箱使用相機預覽功能，須先進行相機校正。
2. 每次使用時，皆需對焦雕刻材料(確認焦距)。

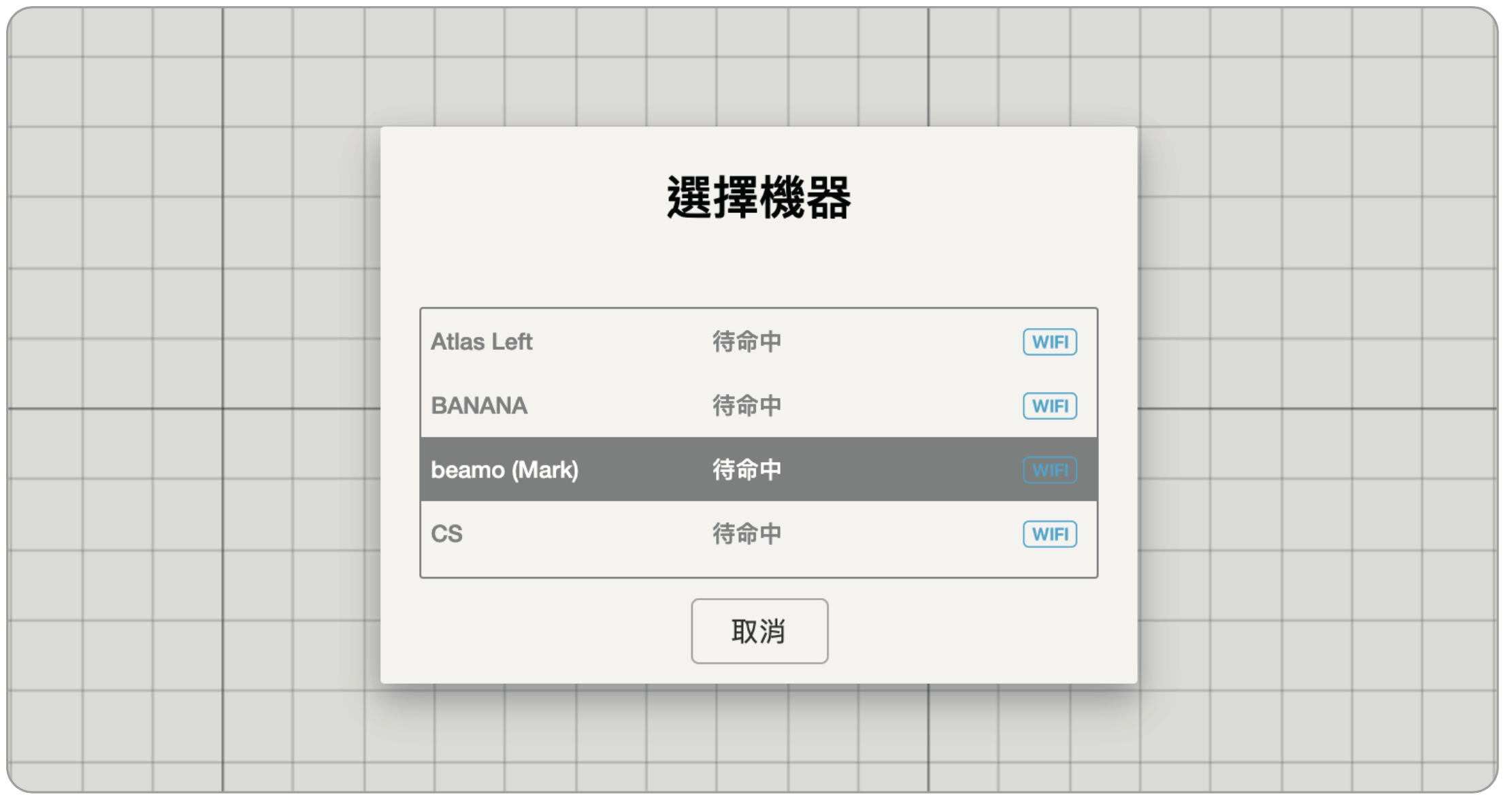

a. 選擇機器：選擇使用中之機器名稱。

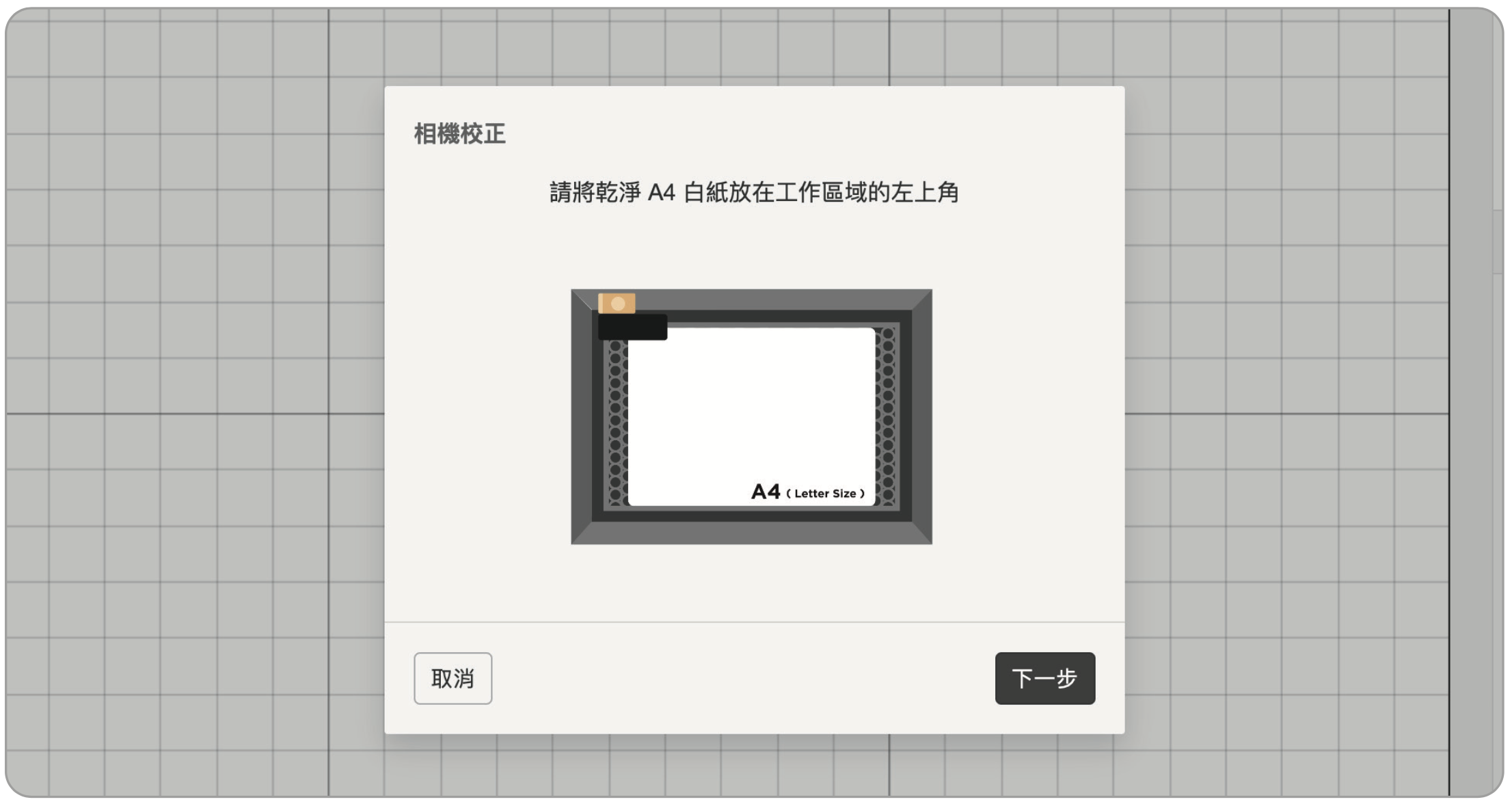

b. 放置白紙：將乾淨 A4 白紙放在工作範圍的左上角。
c. 對焦：若為手動對焦，轉開聚焦鏡固定環，使對焦尺輕觸雕刻材料，完成對焦後，旋緊固定環、轉回對焦尺。

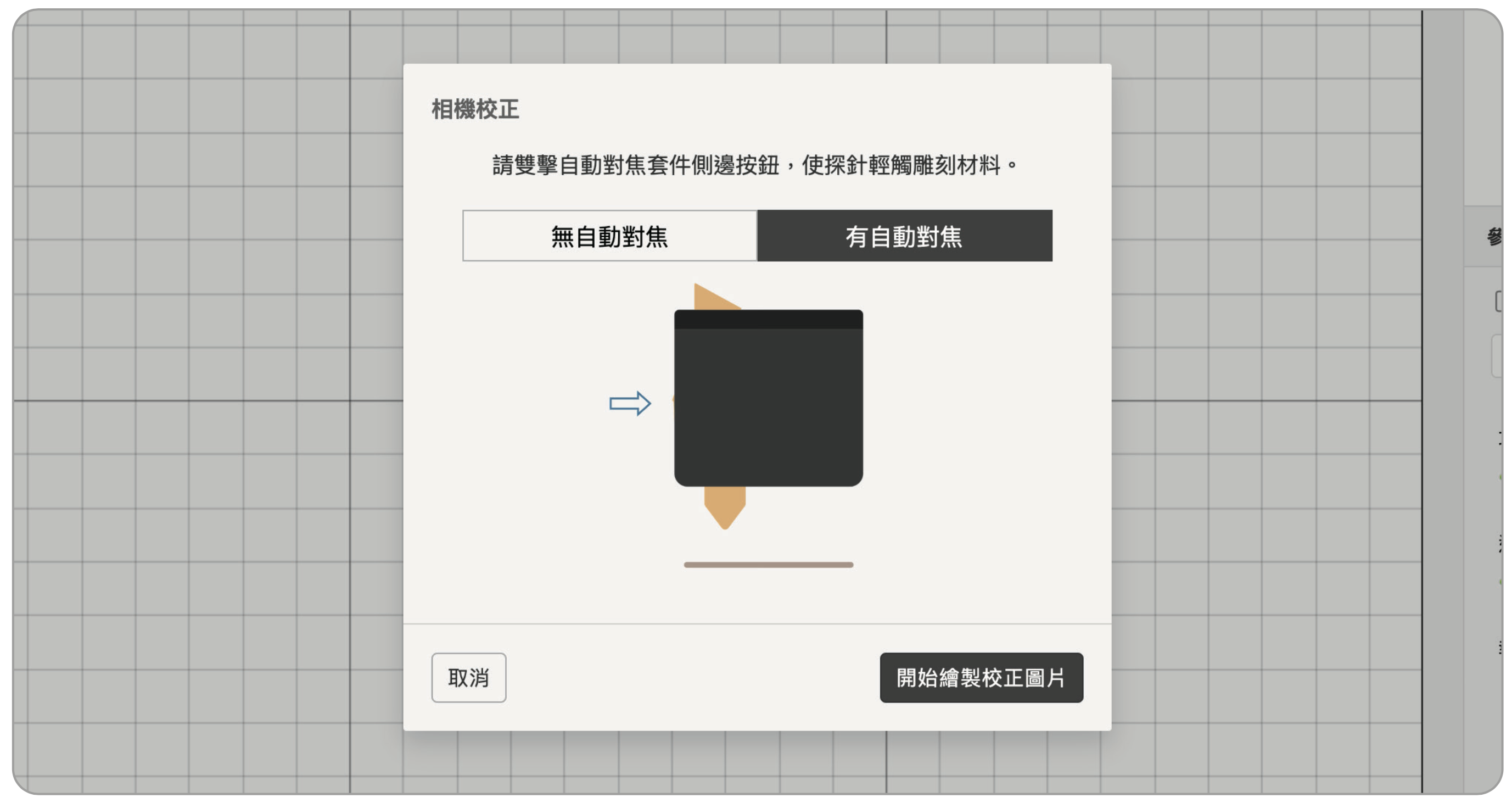

若為自動對焦，雙擊套件側邊按鈕，使探針輕觸雕刻材料。

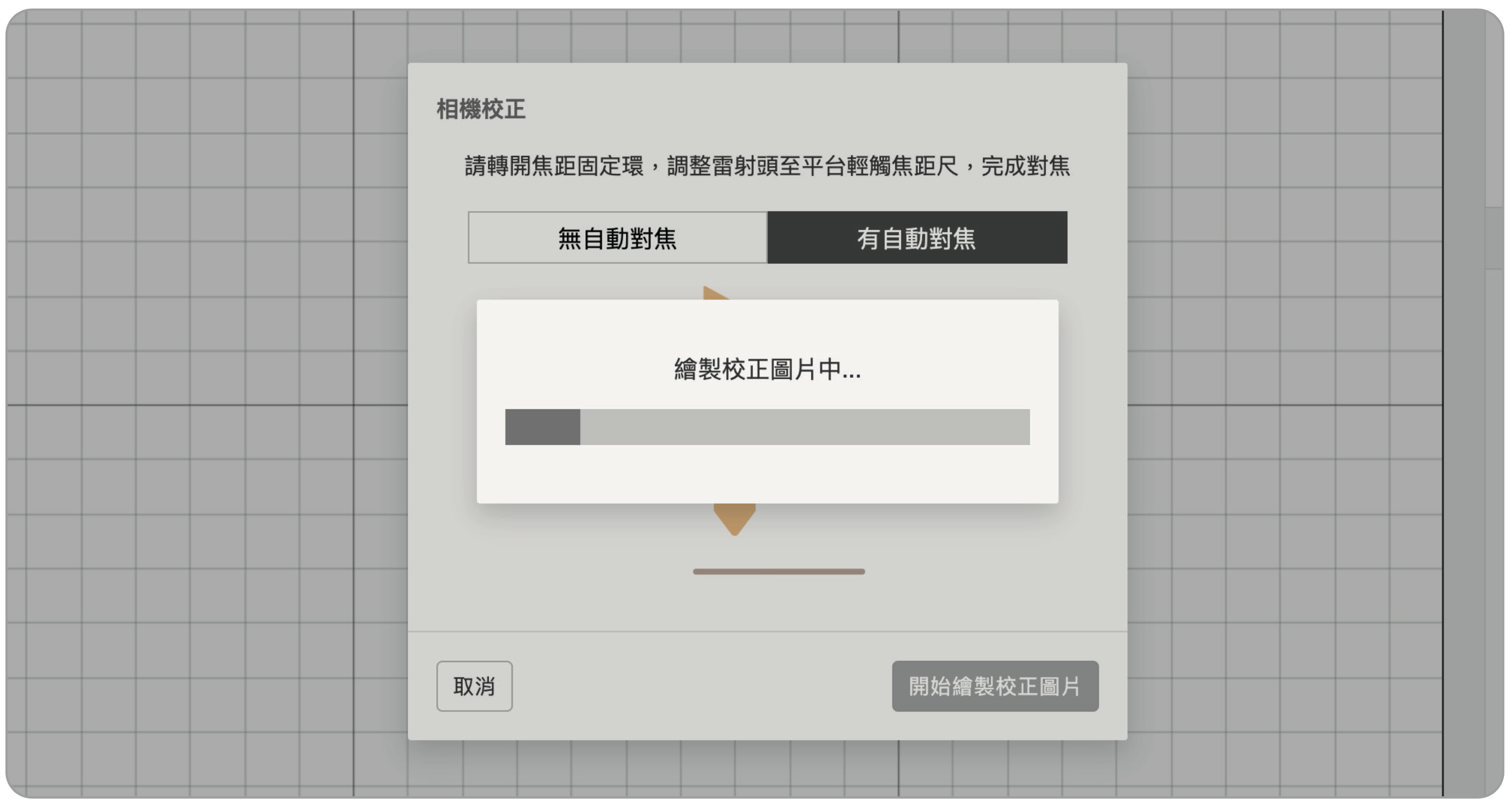

d. 繪製校正圖片：機器將在紙張上雷切出井字圖形

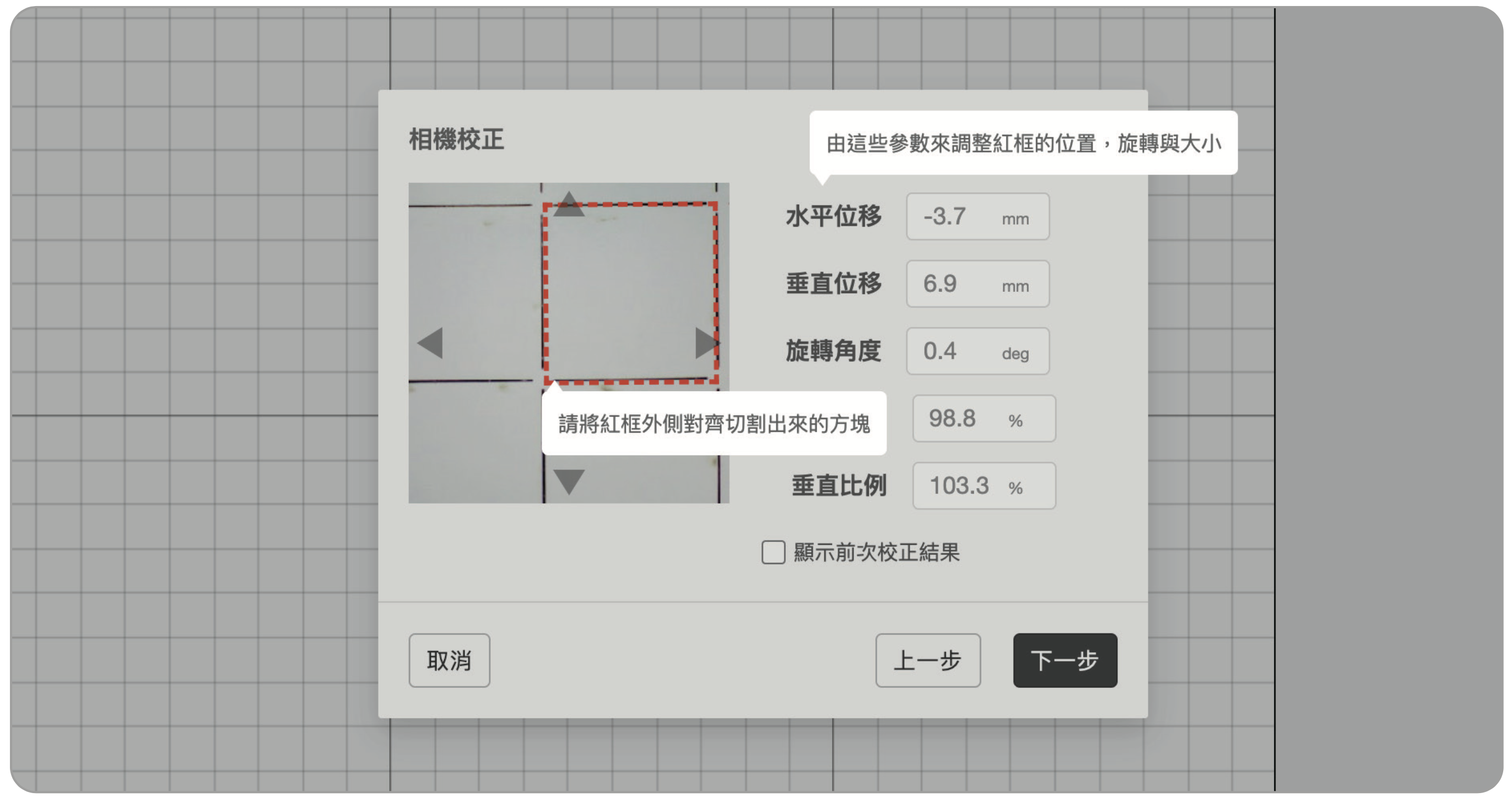

e . 放置紅框：點任意處取消提示後，可調整螢幕中方向鍵、位移、角度、比例 ( 鍵盤上下鍵可調整數值大小 )，首先點擊上下左右四個箭頭，將井字移至畫面中央（四個箭頭中間），再調整紅框，使紅框外側對齊井字圖形中心方塊。說明影片點我

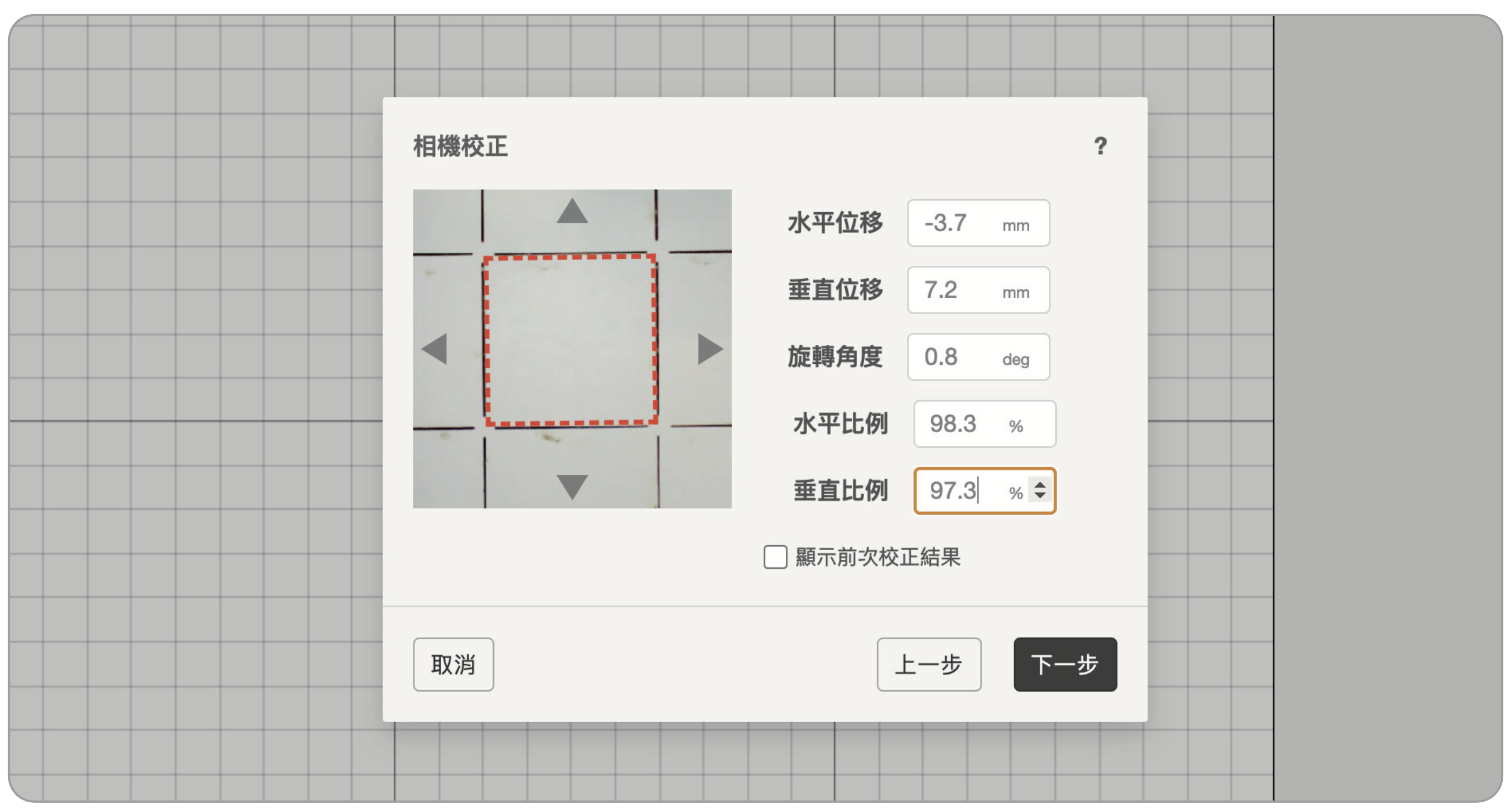

e-1. 紅框調整完成時，務必確認紅框置中於上下左右四個箭頭的中心，如下圖所示。
e-2. 確認校正結果：
繪製位置位於 (X,Y) = (77.5mm, 77.5mm)、寬 W、高 H 皆 為 25mm 之正方形，確認方形與井字中央的方形可疊合。若無法疊合，請重新對焦紙張、校正相機。點我看說明。

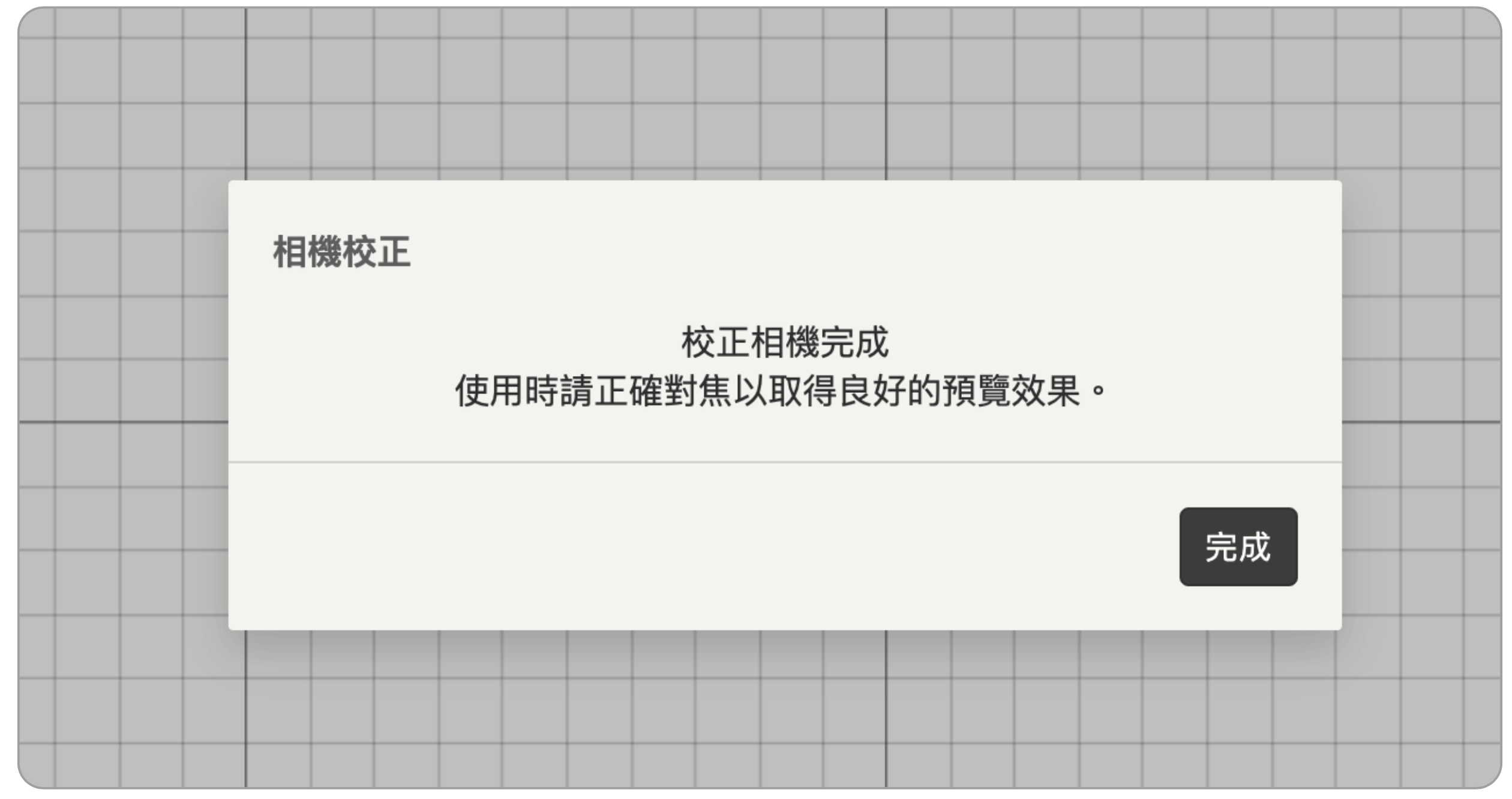

f. 相機校正完成：相機校正完成後，即可開始第一次雕刻。
