光路歪斜時,需調整光路。
光路歪斜跡象:1. 雕刻圖案會往某一方向有由深至淺之情形。2. 切割後,切割剖面不垂直。
硬體準備內容:

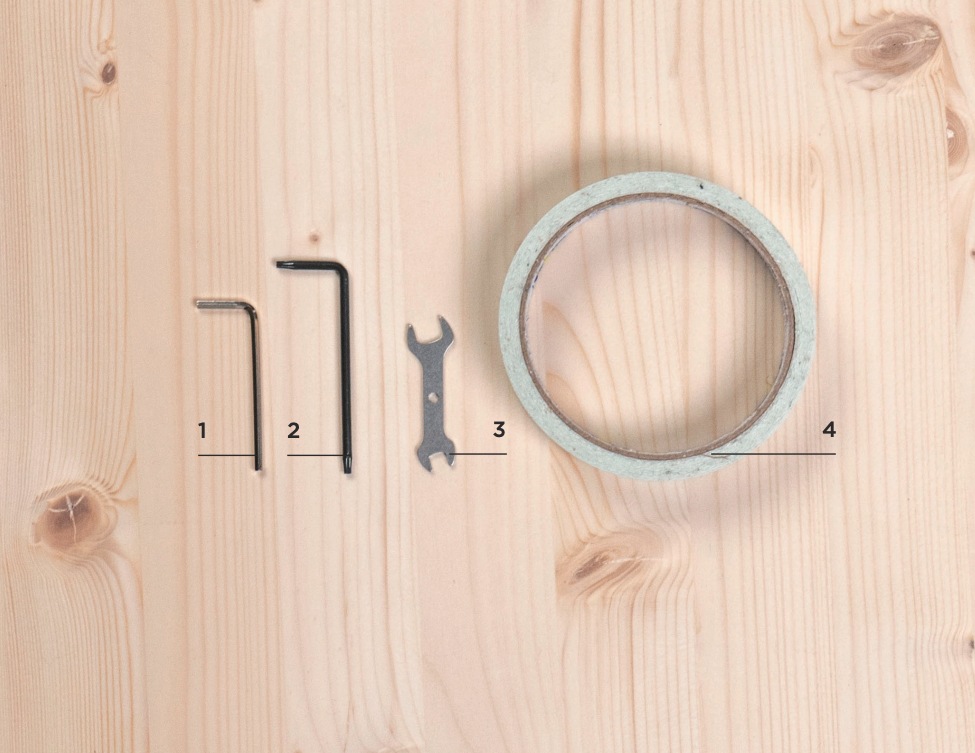

beamo 配件盒內:1|2.5mm 內六角扳手、2|星型螺絲起子、3|雙頭扳手、4|雙面膠

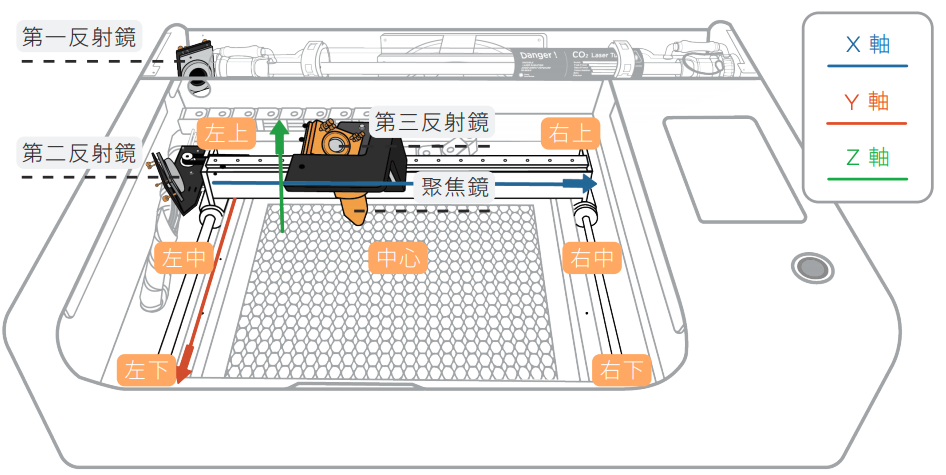

調整概念:
1. 「Y 軸方向」與第一反射鏡有關。第一反射鏡調整完成後,左下點應與左上點重合。調整第 一反射鏡時,將雙面膠貼於第二反射鏡。
2. 「X 軸方向」與第二反射鏡有關。第二反射鏡調整完成後,右中點應與左中點重合。調整第 二反射鏡時,將雙面膠貼於第三反射鏡。
3. 「Z 軸方向」與第三反射鏡有關。第三反射鏡調整完成後,雷射光點應位於出光口中央。調 整第三反射鏡時,將雙面膠貼於出光口。
說明影片
調整步驟:
雷射管目標:確認雷射光點位於第一反射鏡上。
作法:

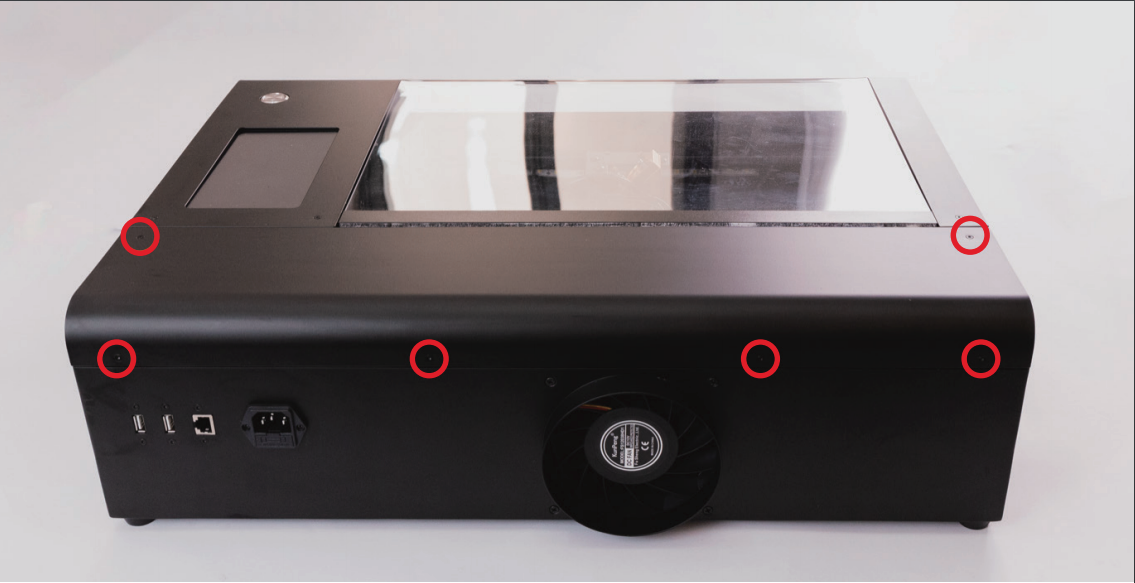

1. 取下後蓋:請先用星型螺絲起子拆除後蓋共 6 顆螺絲後,取下後蓋。

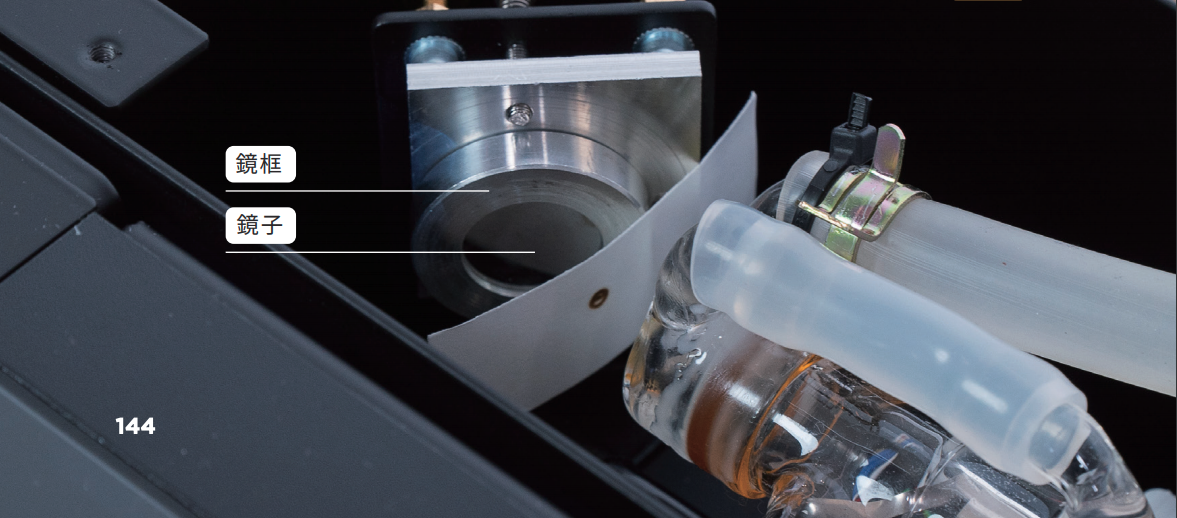

2. 貼調光膠帶:取一段雙面膠貼在第一反射鏡的金屬圓框上。
3. 取得第一鏡雷射光點:關上門蓋 > 點擊機器「動作」面板 > 點擊「雷射脈衝」 > 打開門 蓋 > 確認雷射光點位置落在鏡中、避開反射鏡邊框。
注意:若光點在邊框上,表光路偏移過多,需移動第一反射鏡座,使光點落入鏡中。(使 用 2.5mm 內六角扳手鬆開 2 顆鏡座底部黑色鈑金上之螺絲 > 調整鏡座前後 > 鎖 回螺絲)若光點耗弱(雷射脈衝在面板功率 x 1.00下,須擊發 3 次以上才有明顯光 點),則需更換雷射管。
第一反射鏡
目標:使左下點重合至左上點。
作法:
1. 鬆馬達、貼調光膠帶:點擊機器「動作」面板,使雷射頭歸零 > 點選「鬆馬達」 > 取一段 雙面膠貼在第二反射鏡的金屬圓框上。
2. 取得左上雷射光點:將雷射頭手動移到左上 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認雷射光點位置。需觀察下一(左下)光點如何移動。

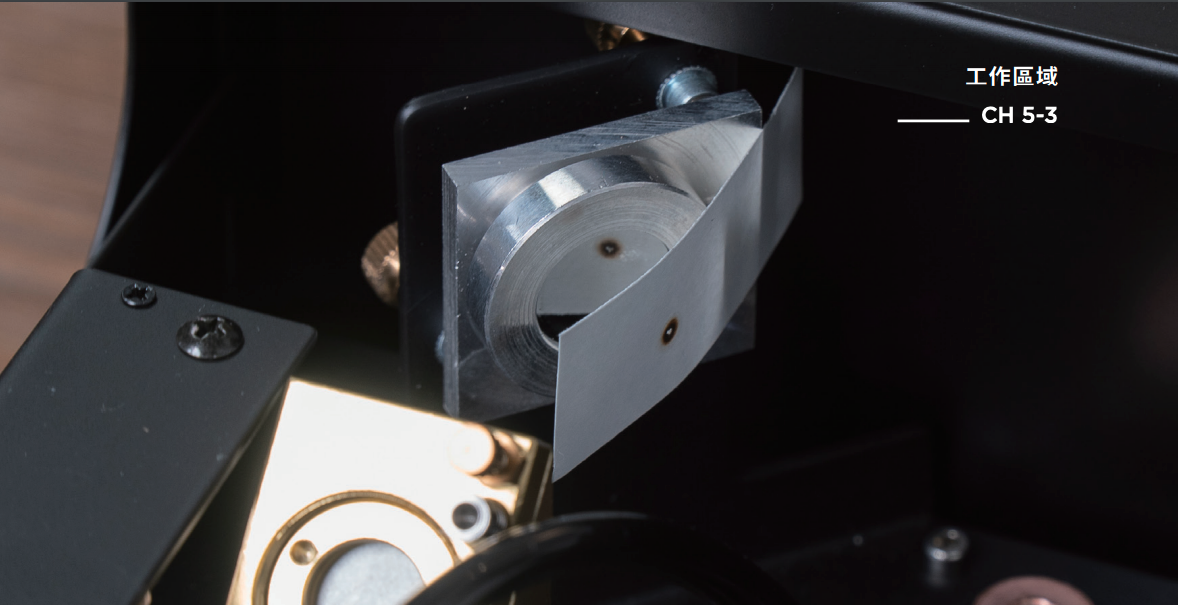

3. 取得左下雷射光點:將雷射頭手動移至左下 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認左下、左上是否重疊在同一位置且避開反射鏡邊框。如上圖。若未完全疊合,需依光 點移動方向調整第一反射鏡後方的調光螺絲,使左下光點位置往左上光點位置移動。
4. 調整第一反射鏡:滴微量酒精於螺帽上使螺絲膠軟化 > 使用小扳手在不轉動調光螺絲前提 下,鬆開螺帽 > 依光點移動方向旋緊或調鬆調光螺絲(控制方向說明如後) > 重複步驟 2、 3、4,直到左下光點重合至左上光點(若已無法判斷光點移動方向,需重貼雙面膠) > 調整完畢,不轉動調光螺絲前提下,鎖緊螺帽。 確認左下點及左上點重合且避開反射鏡邊框後,即可調整第二反射鏡。

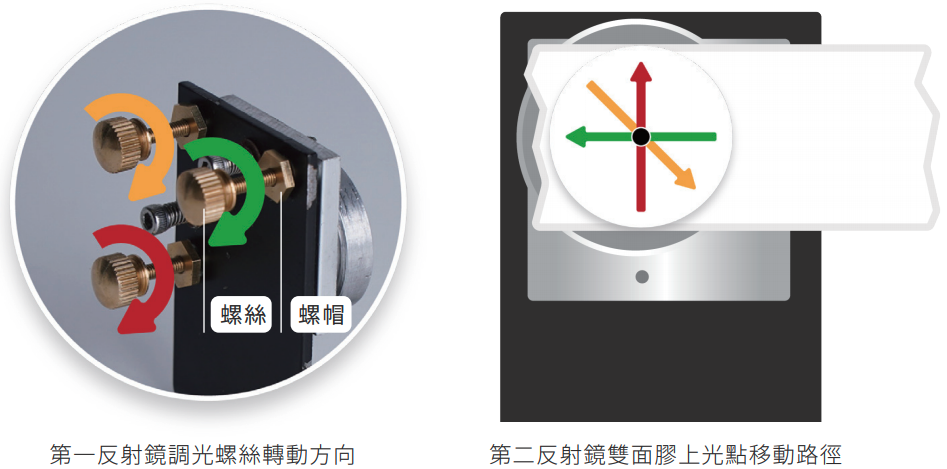

調整螺絲鬆緊,即等同調整反射鏡角度。
- 轉動「黃色」螺絲時,可將紅、綠螺絲連線視為轉軸,
旋緊(順時針轉)黃色螺絲,可思考為以紅綠為軸將反射鏡左上前推,光點會往右下移動。 旋鬆(逆時針轉)黃色螺絲,可思考為以紅綠為軸將反射鏡左上後退,光點會往左上移動。
- 轉動「綠色」螺絲時,可將黃、紅螺絲連線視為轉軸,
旋緊(順時針轉)綠色螺絲,可思考為以黃紅為軸將反射鏡右上前推,光點會往左移動。 旋鬆(逆時針轉)綠色螺絲,可思考為以黃紅為軸將反射鏡右上後退,光點會往右移動。
- 轉動「紅色」螺絲時,可將黃、綠螺絲連線視為轉軸,
旋緊(順時針轉)紅色螺絲,可思考為以黃綠為軸將反射鏡左下前推,光點會往上移動。 旋鬆(逆時針轉)紅色螺絲,可思考為以黃綠為軸將反射鏡左下後退,光點會往下移動。
第二反射鏡
目標:使右中點重合至左中點。
作法:
1. 貼調光膠帶:取一段雙面膠貼在第三反射鏡的金屬圓框上。
2. 取得左中雷射光點:將雷射頭手動移到左中 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門 蓋 > 確認雷射光點位置。需觀察下一(中心)光點如何移動。
3. 取得中心雷射光點:將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開 門蓋 > 確認中心、左中是否重疊在同一位置。需觀察下一(右中)光點如何移動。
4. 取得右中雷射光點:將雷射頭手動移至右中 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門 蓋 > 確認各光點是否重疊在同一位置。若未完全疊合,需依光點移動方向調整第二反 射鏡後方的調光螺絲,使右中光點位置往左中光點位置移動。
5. 調整第二反射鏡:滴微量酒精於螺帽上使螺絲膠軟化 > 使用小扳手在不轉動調光螺絲 前提下,鬆開螺帽 > 依光點移動方向旋緊或調鬆調光螺絲(控制方向說明如後) > 重複 步驟 2、4、5,直到右中光點重合至左中光點(若已無法判斷光點移動方向,需重貼 雙面膠)
> 調整完畢,不轉動調光螺絲前提下,鎖緊螺帽。
6. 確認左中及右中重合:

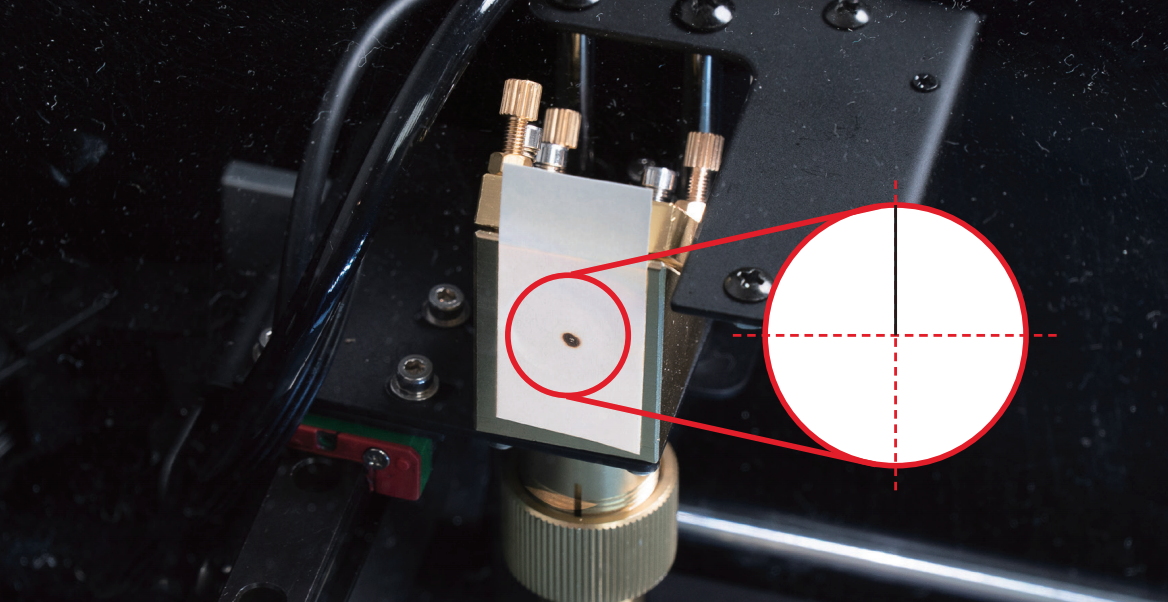

重新取一段雙面膠平貼在第三反射鏡的金色鏡框上 > 重複步驟 2、 4,確認左中及右中光點重合,且避開反射鏡邊框後,微調雷射頭座位置使重合點位於金 屬圓框中垂線上(圖中黑色實線區域)。

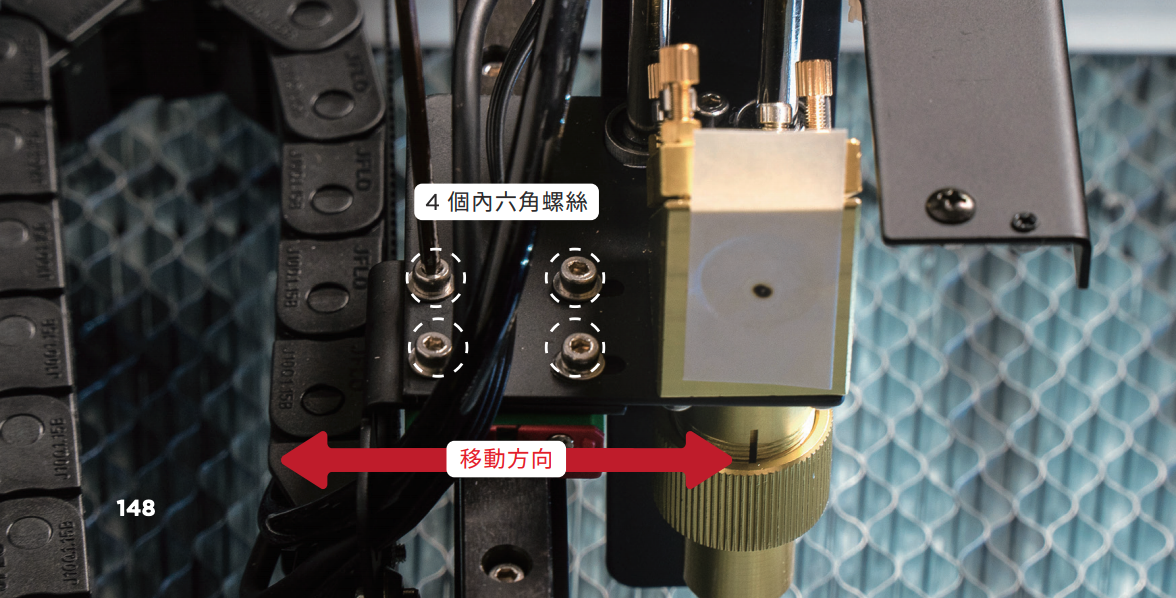

7. 微調雷射頭座位置:
使用 2.5mm 內六角扳手,放鬆 X 軸滑軌上固定雷射頭座的 4 個內 六角螺絲 > 視光點位置,將雷射頭前移或後移 > 大致鎖上 4 個螺絲 > 將雷射頭手動移至中心 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認光點已在中垂線上 > 將雷射頭移 至機箱前側 > 點選「相機」,確認相機畫面上、下邊框與機器鈑金平行 > 固定雷射頭座的 4 個內六角螺絲。確認左中及右中點重合於金屬圓框中垂線上後,即可調整第三反射鏡。
第三反射鏡
目標:使雷射光點打在出光口正中央。
作法:

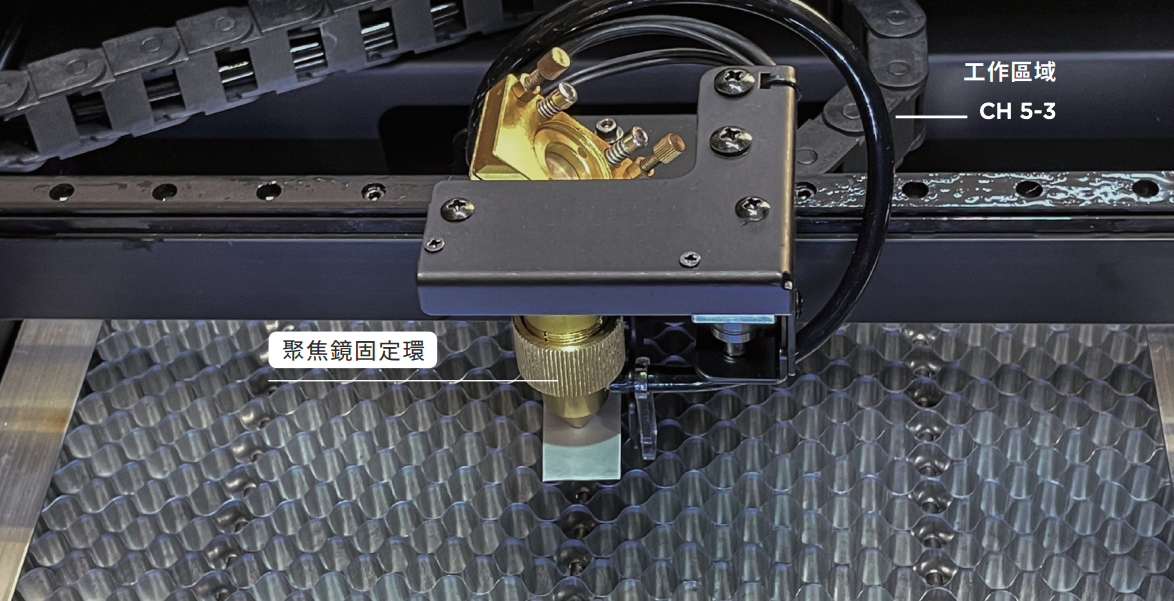

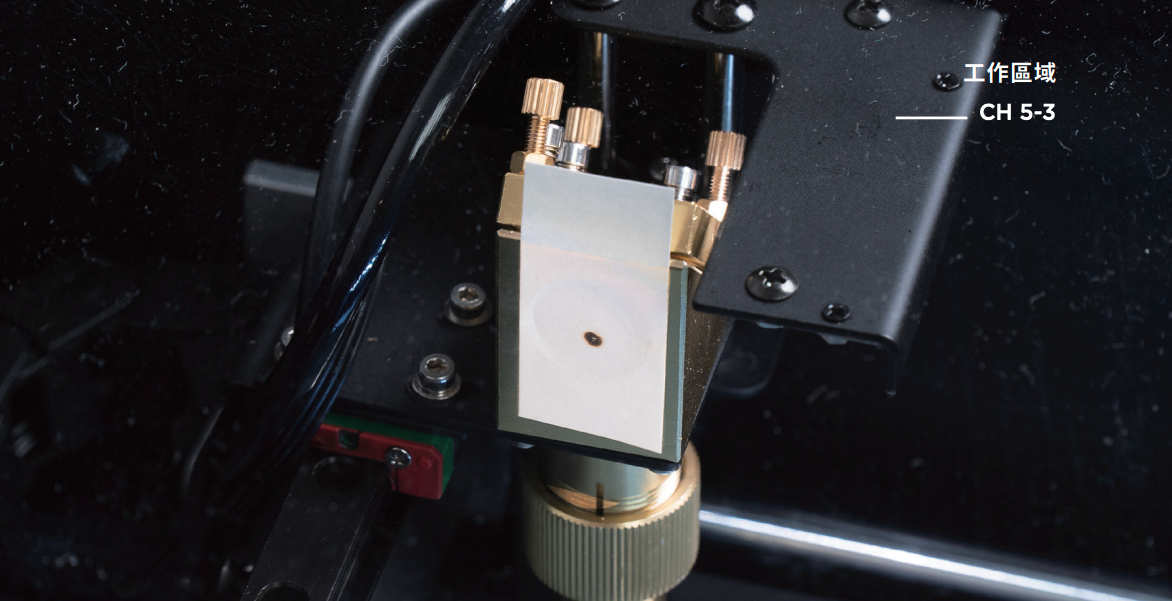

1. 調整雷射頭高度:將金色聚焦鏡固定環旋開 > 調整雷射頭高度,使對焦尺觸碰蜂巢板 > 扳 回對焦尺 > 鎖回金色聚焦鏡固定環。

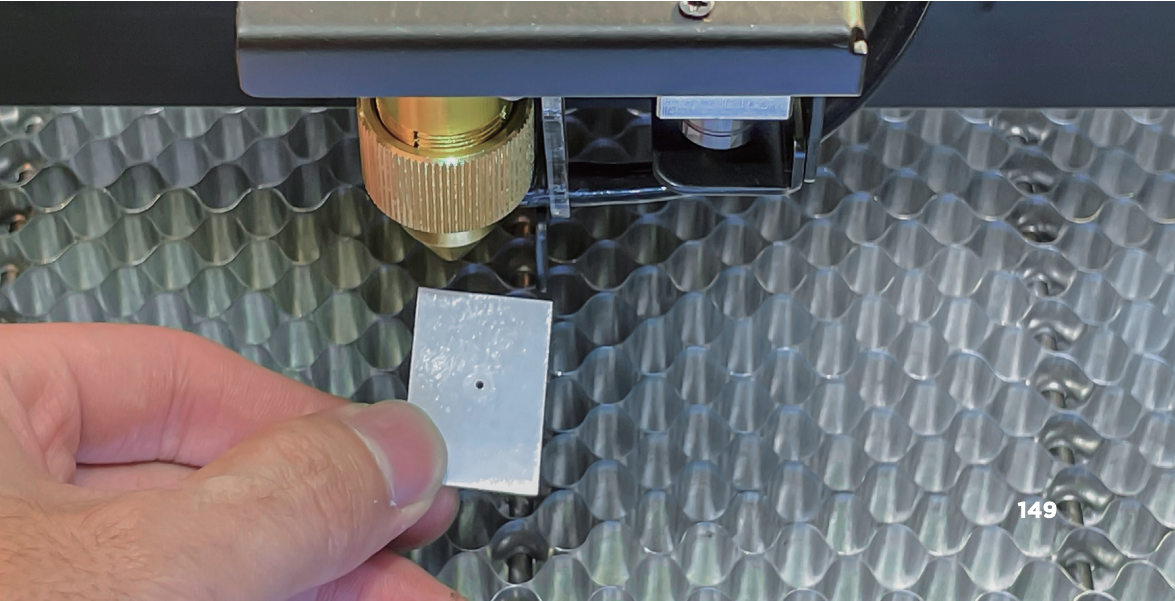

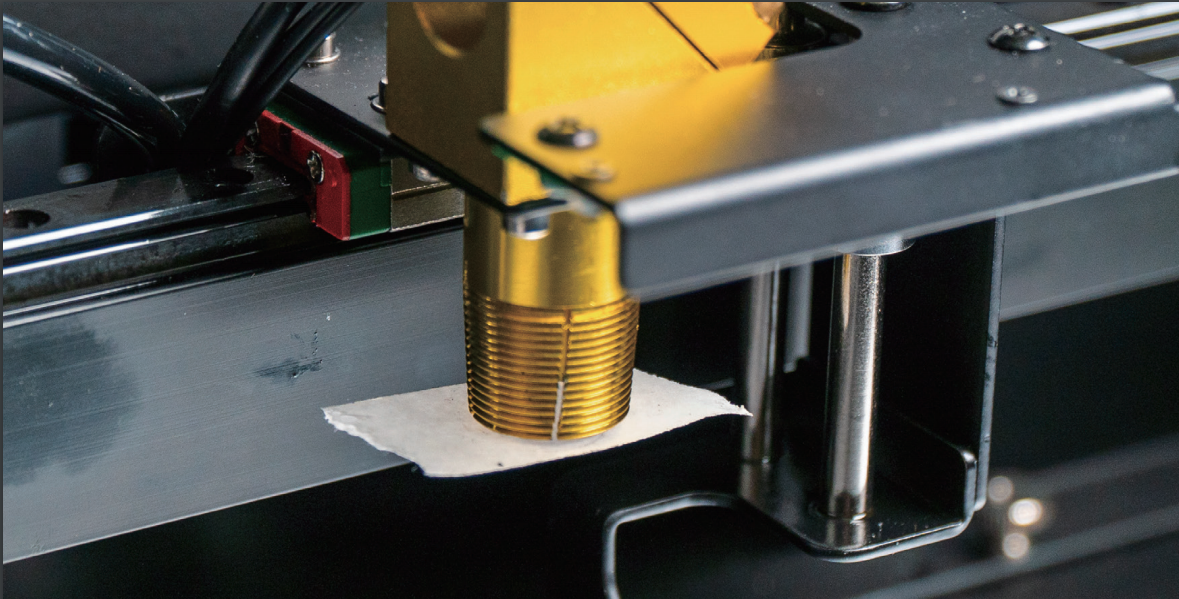

2. 貼調光膠帶:取一段雙面膠貼在雷射頭出光口 > 輕壓雙面膠,使雙面膠黏貼面有一圈出光 口壓痕。
3. 取得中心雷射光點:將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認光點位於出光口圓心。若未在圓心,需依光點位置調整第三反射鏡後方的調光螺絲。
4. 調整第三反射鏡:使用小扳手在不轉動調光螺絲前提下,鬆開螺帽 > 依光點移動方向旋緊 或調鬆調光螺絲(控制方向說明如後) > 重複步驟 3、4,直到雷射光點落在出光口圓心(若已 無法判斷光點移動方向,需重貼雙面膠)
> 調整完畢,不轉動調光螺絲前提下,鎖緊螺帽。

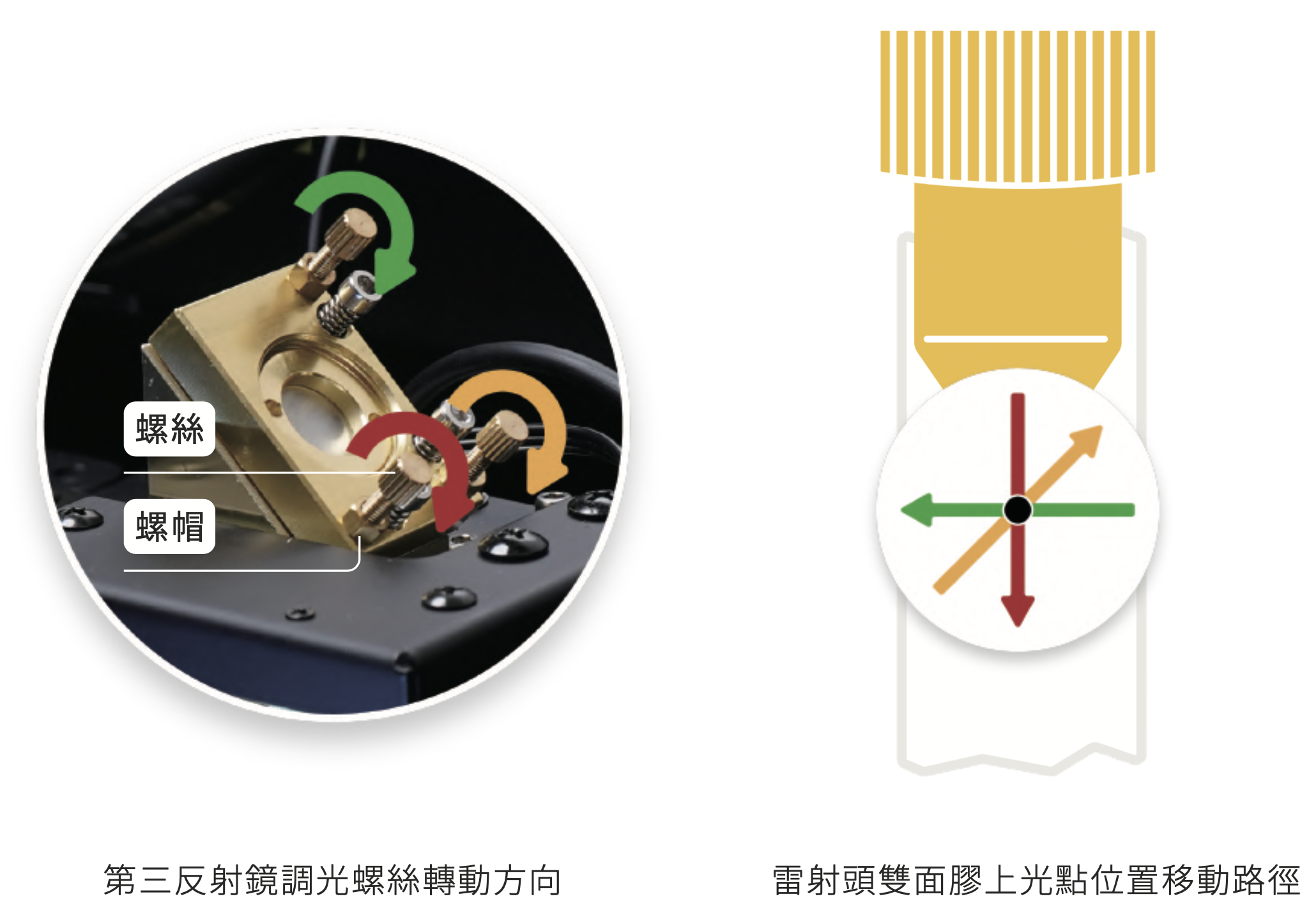

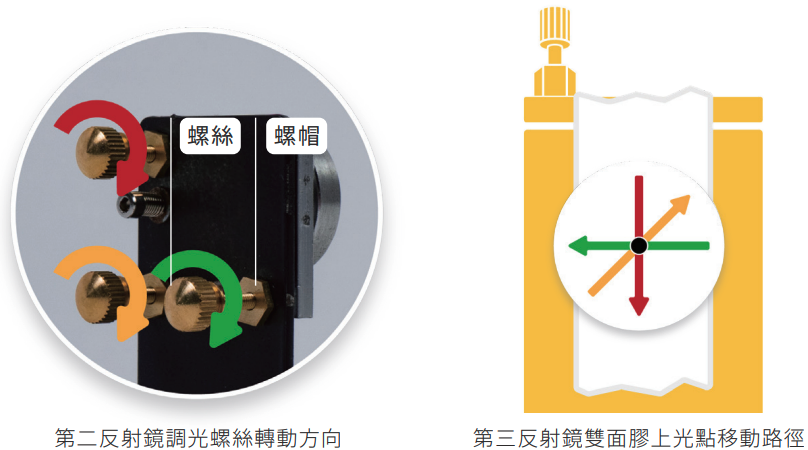

調整方式與第一、第二反射鏡不同,因第三反射鏡下之基座位置固定,故螺絲下鎖時,基座不會移動,而是反射鏡會被頂出。
- 轉動「黃色」螺絲時,可將紅、綠螺絲連線視為轉軸,
旋緊(順時針轉)黃色螺絲,可思考為以紅綠為軸將反射鏡右上後退,光點會往右上移動。 旋鬆(逆時針轉)黃色螺絲,可思考為以紅綠為軸將反射鏡右上前推,光點會往左下移動。
- 轉動「綠色」螺絲時,可將黃、紅螺絲連線視為轉軸,
旋緊(順時針轉)綠色螺絲,可思考為以黃紅為軸將反射鏡左上後退,光點會往左移動。 旋鬆(逆時針轉)綠色螺絲,可思考為以黃紅為軸將反射鏡左上前推,光點會往右移動。
- 轉動「紅色」螺絲時,可將黃、綠螺絲連線視為轉軸,
旋緊(順時針轉)紅色螺絲,可思考為以黃綠為軸將反射鏡右下後退,光點會往下移動。 旋鬆(逆時針轉)紅色螺絲,可思考為以黃綠為軸將反射鏡右下前推,光點會往上移動。 完成以上調整後,即可確保雷射光能一致輸出到工作範圍所有位置,達到正常工作需求。 使用前請再次進行「校正相機」。【 Beam Studio 教學導覽】相機校正。若嚴謹要求雷射光出光垂直度,則可進一步做光路垂直度調整。
進階調整 : 光路垂直度(選擇性調整)
目標:將金色鏡筒光點與出光口光點皆調整至圓心。
作法:
1. 貼調光膠帶:取一段雙面膠平貼在第三反射鏡的金色鏡框上。
2. 取得中心雷射光點:將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋。

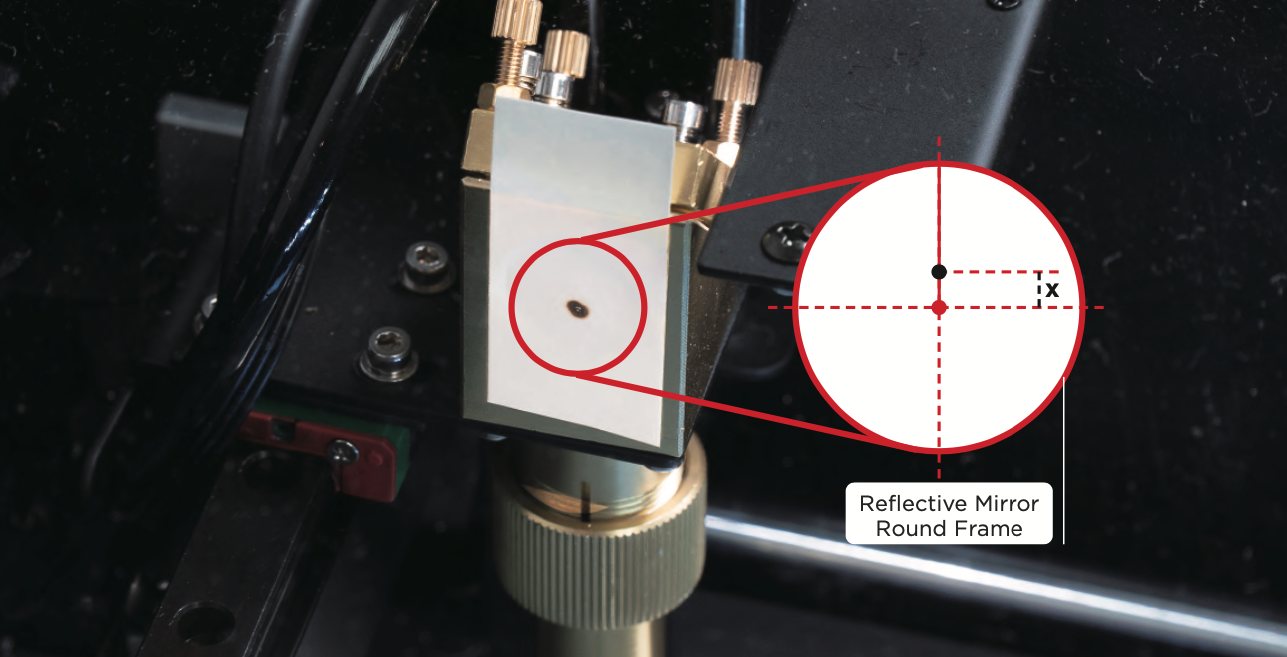

3. 測量中心偏移值:量測光點中心與圓框中心距離, x(mm)。光點應位於金屬圓框中垂線偏上方(如上圖),若位置不正確,請聯繫客服。

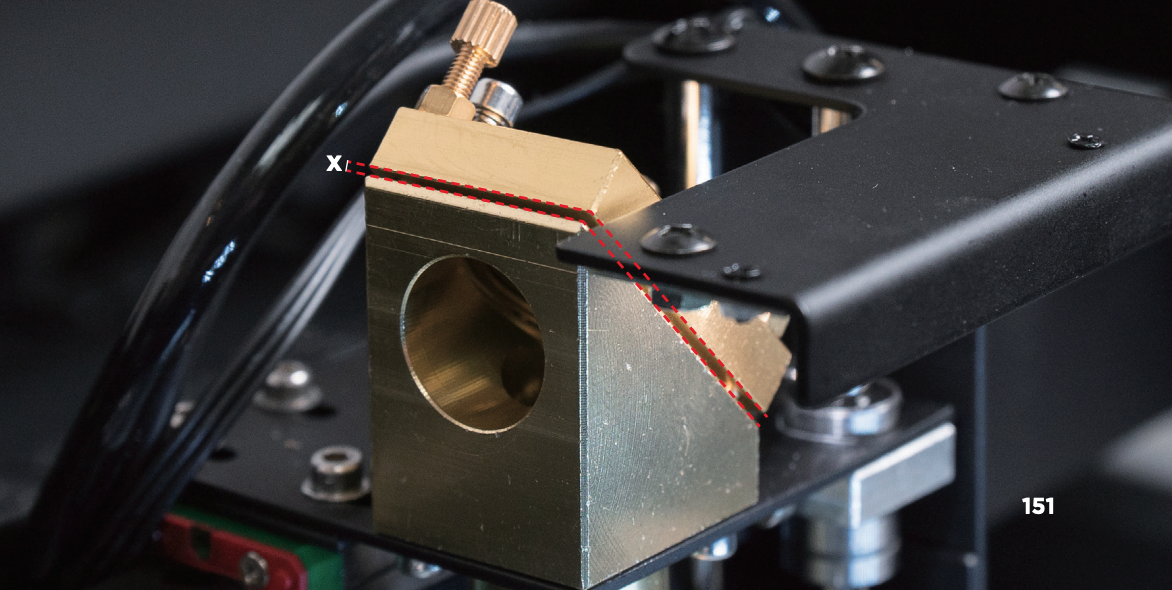

4. 移動第三反射鏡:鬆螺帽,使用小扳手將固定住待調光螺絲之螺帽轉鬆 > 調整 3 個調光螺絲,使反射鏡鏡片與三角鏡座保持平行,並有 x(mm) 的間距(如下圖)。
5. 取出蜂巢板:將雷射頭移動到工作範圍的左上方 > 手伸到機器前方空隙,將蜂巢板往上抬 起並向後抽出。
6. 調整第三反射鏡:參考「第三反射鏡」作法,再次將光點調整到出光口圓心位置。
7. 貼調光膠帶:旋開金色聚焦鏡固定環,將雷射頭取下 > 取一段雙面膠平貼在金色鏡筒上, 輕壓雙面膠,使雙面膠黏貼面有一圈鏡筒壓痕。
8. 取得中心雷射光點:將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門 蓋 > 觀察光點位置,並視情況移動第三反射鏡。

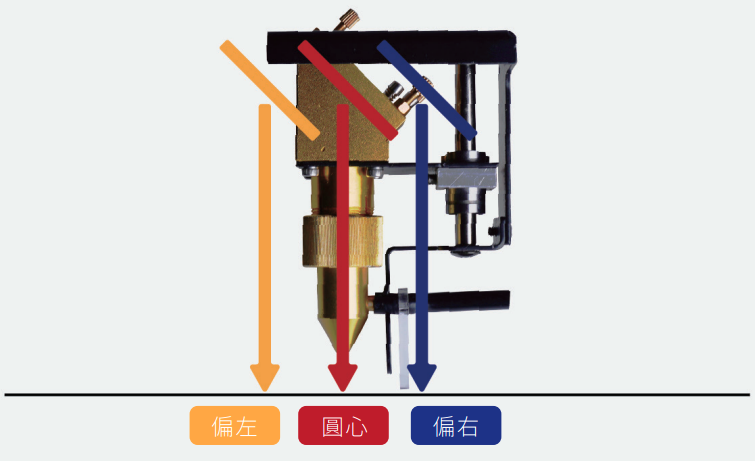

9. 移動第三反射鏡(如下圖):
a. 光點位在金色鏡筒圓心,代表光路已垂直,不需調整。
b. 光點偏右,需減少反射鏡平行空隙,同時調鬆 3 個調光螺絲半圈,再重複步驟 6-9, 直到光點位在金色鏡筒圓心。
c. 光點偏左,需增加反射鏡平行空隙,同時鎖緊 3 個調光螺絲半圈,再重複步驟 6-9, 直到光點位在金色鏡筒圓心。 調整完成後,請先執行「校正相機」,再使用相機預覽。
