4-2 雷射模組清潔 (10W/20W二極體雷射模組)

建議保養頻率：一個月一次

保養步驟：

A. 風扇清潔
B. 聚焦鏡清潔
C. POGO Pin 清潔

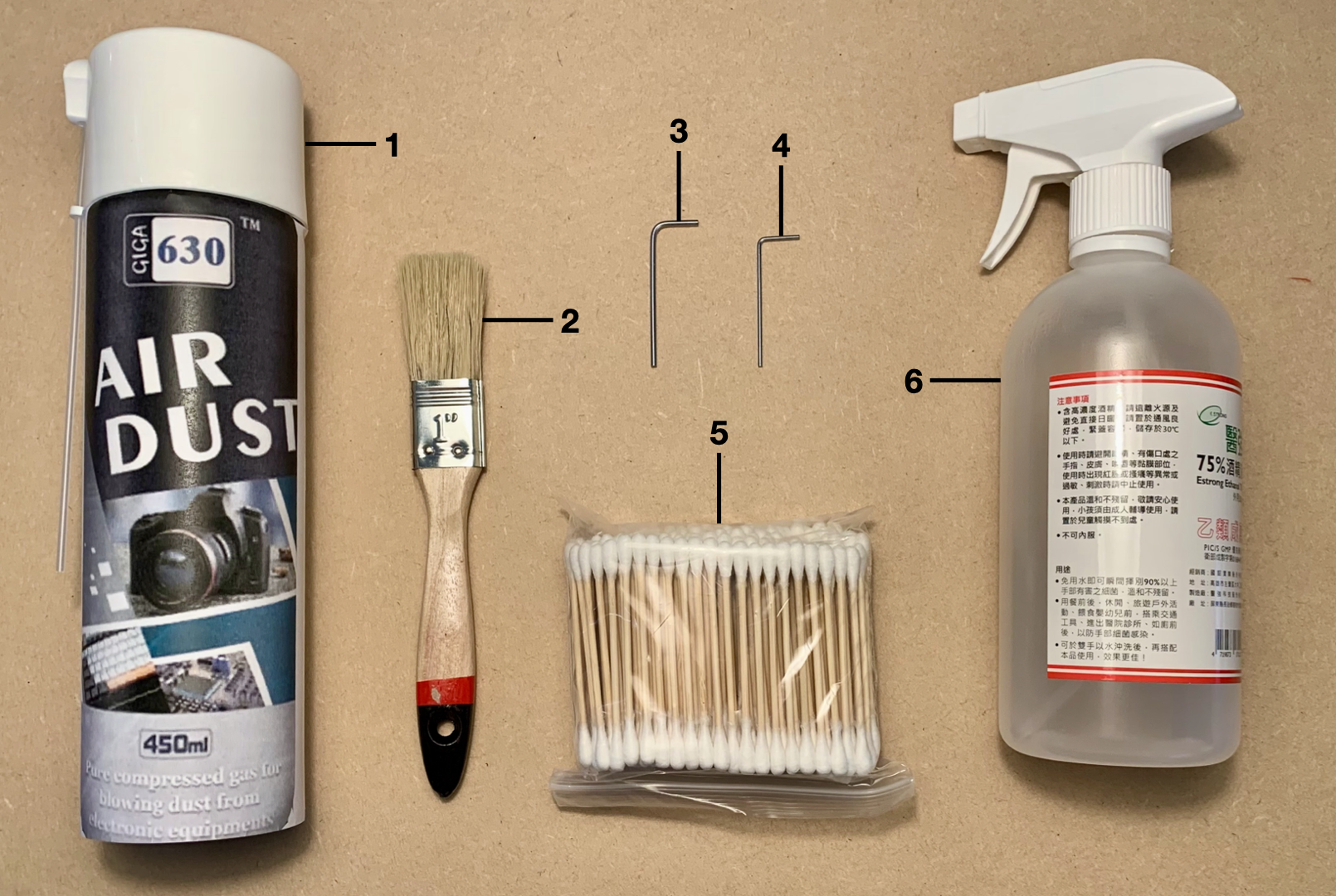

硬體準備內容：

1. 強力除塵劑
2. 刷子
3. 2mm 六角板手
4. 1.5mm六角板手 （配件盒內）
5. 棉花棒
6. 75%酒精

A. 風扇清潔

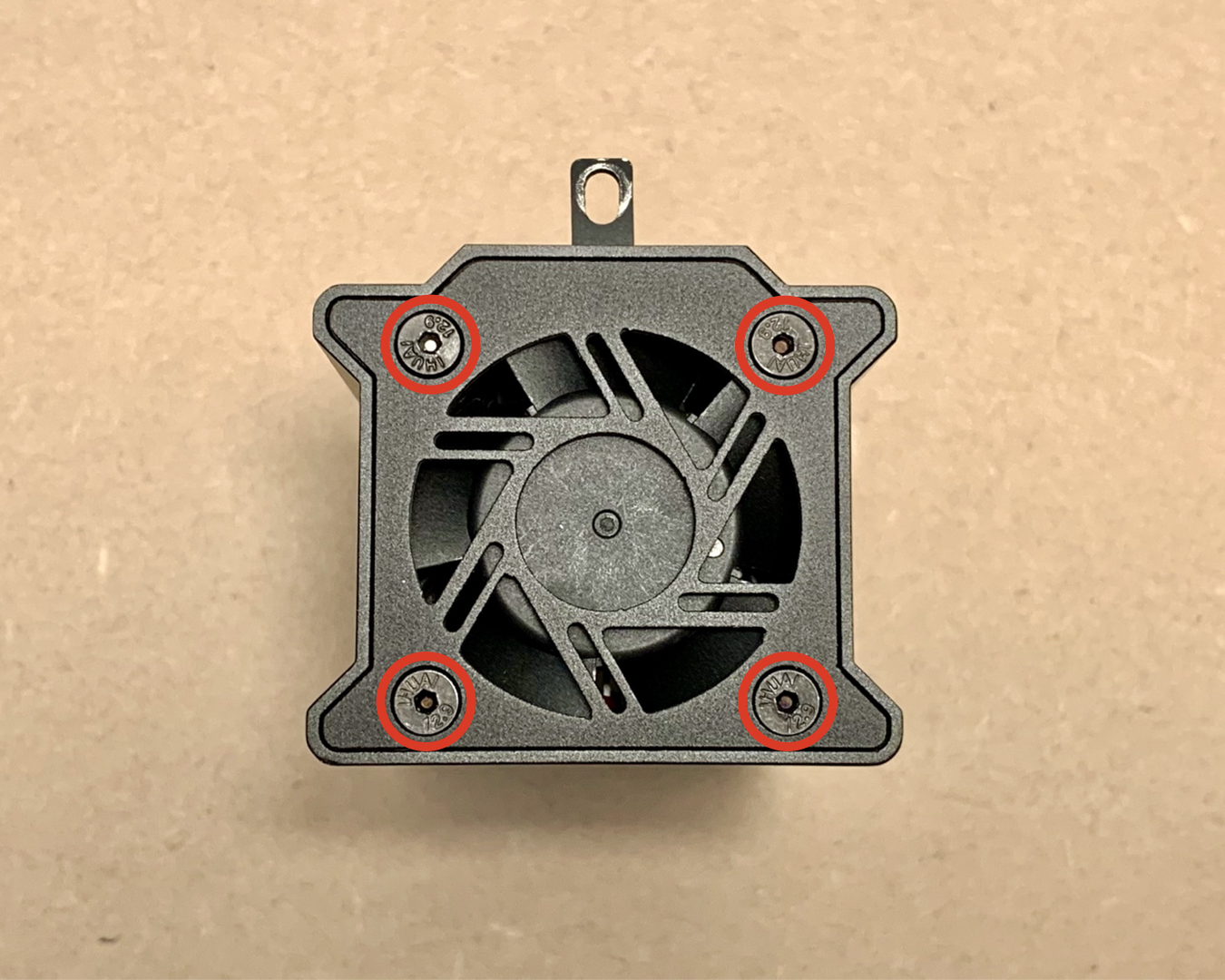

1. 使用2mm 六角板手移除雷射模組頂端四顆螺絲

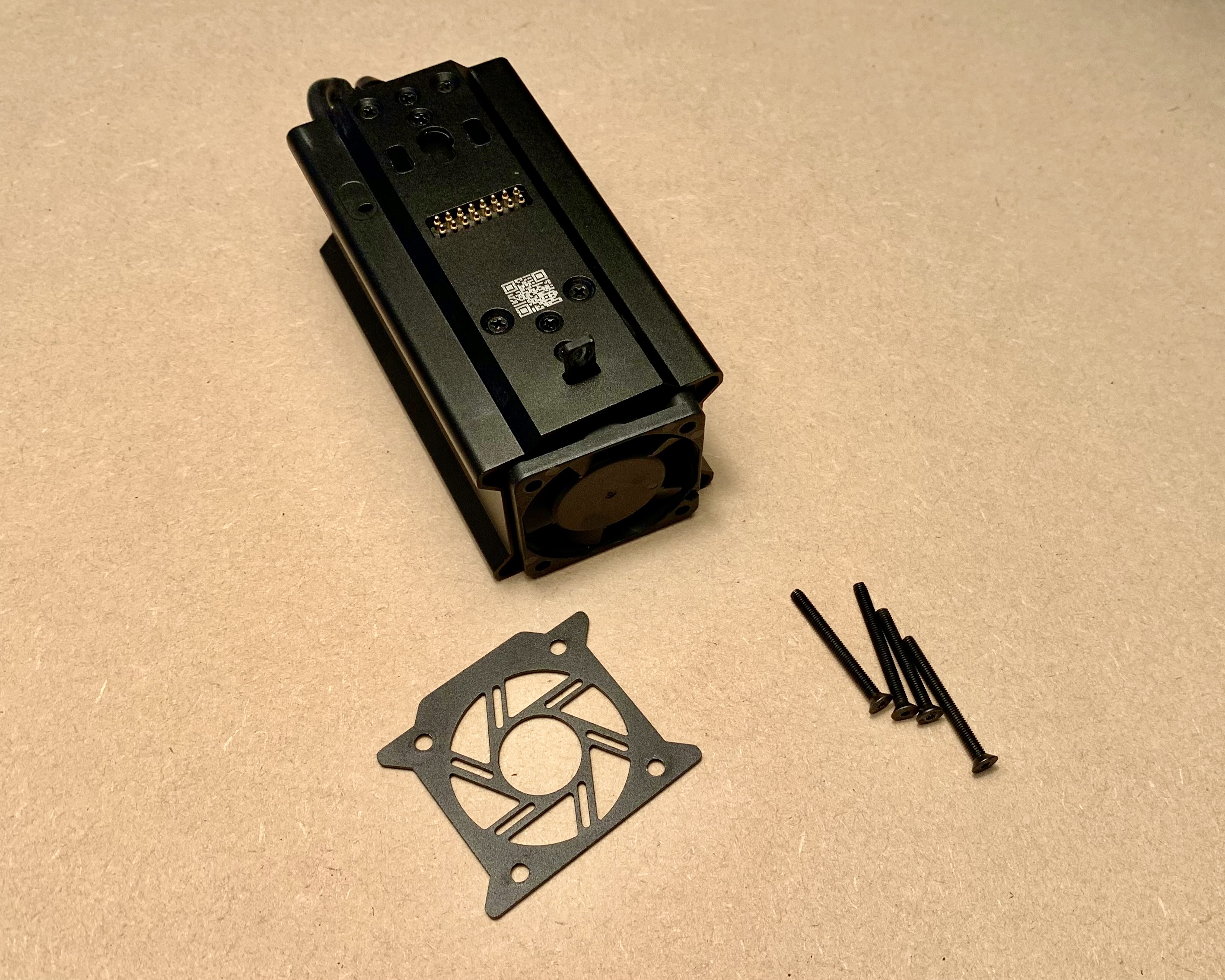

2. 移除頂端保護蓋取出風扇

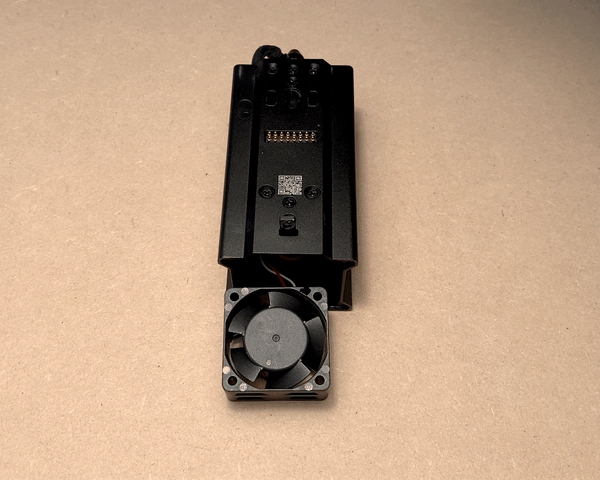

3. 先使用強力除塵劑清除風扇粉塵

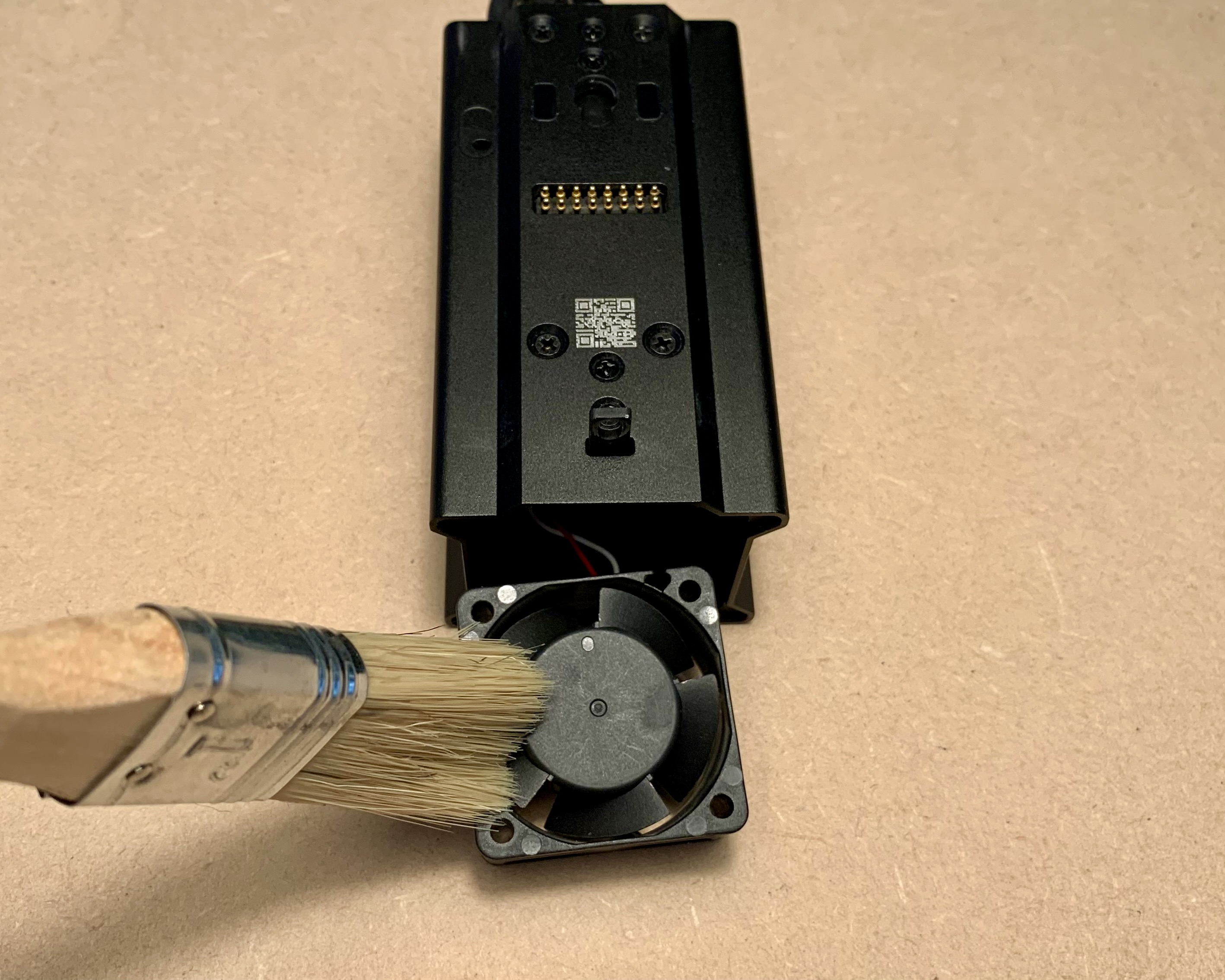

   再使用刷子清潔風扇剩餘粉塵

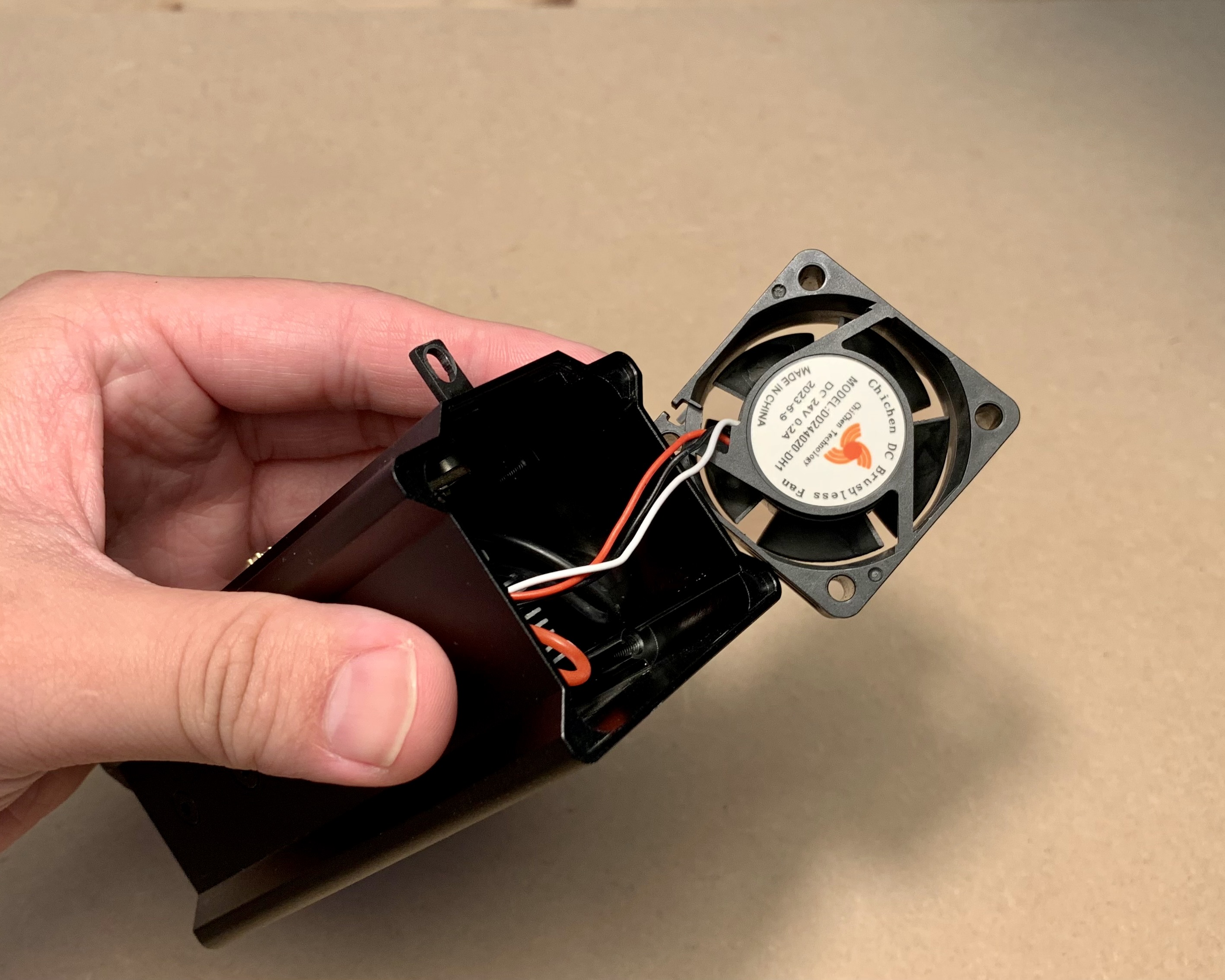

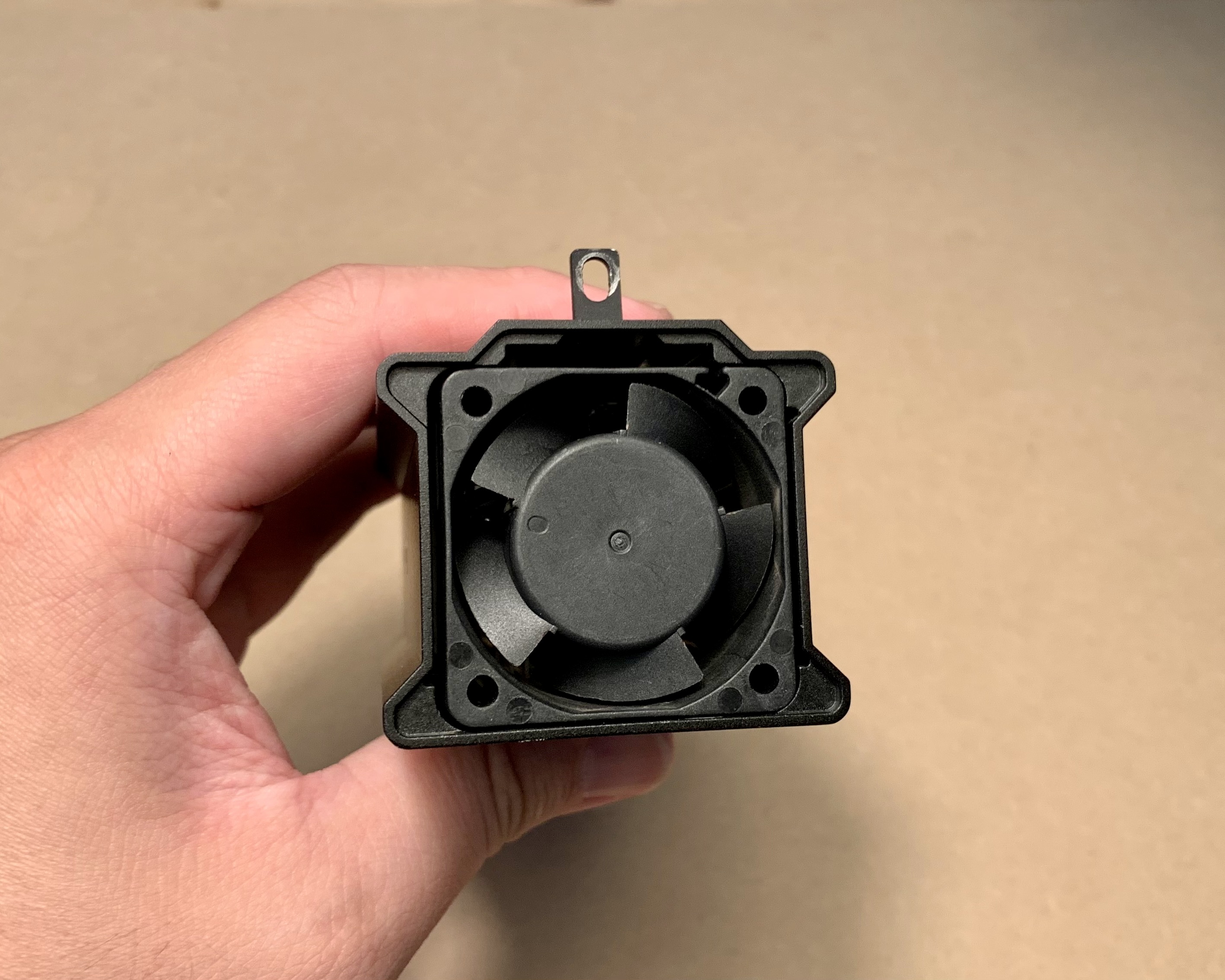

4. 裝回風扇（請注意線路及方向，標籤需朝下）


B. 聚焦鏡清潔

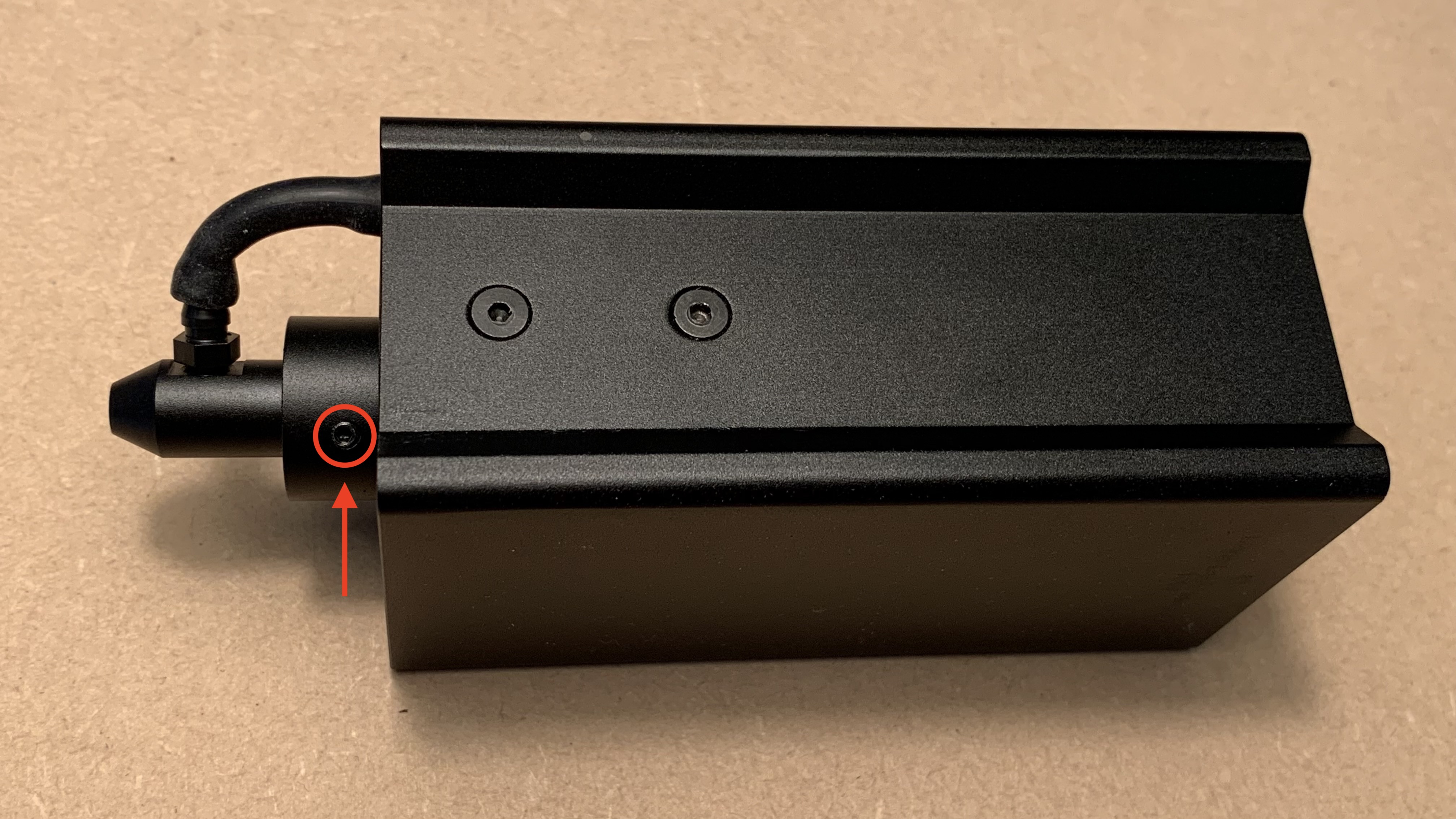

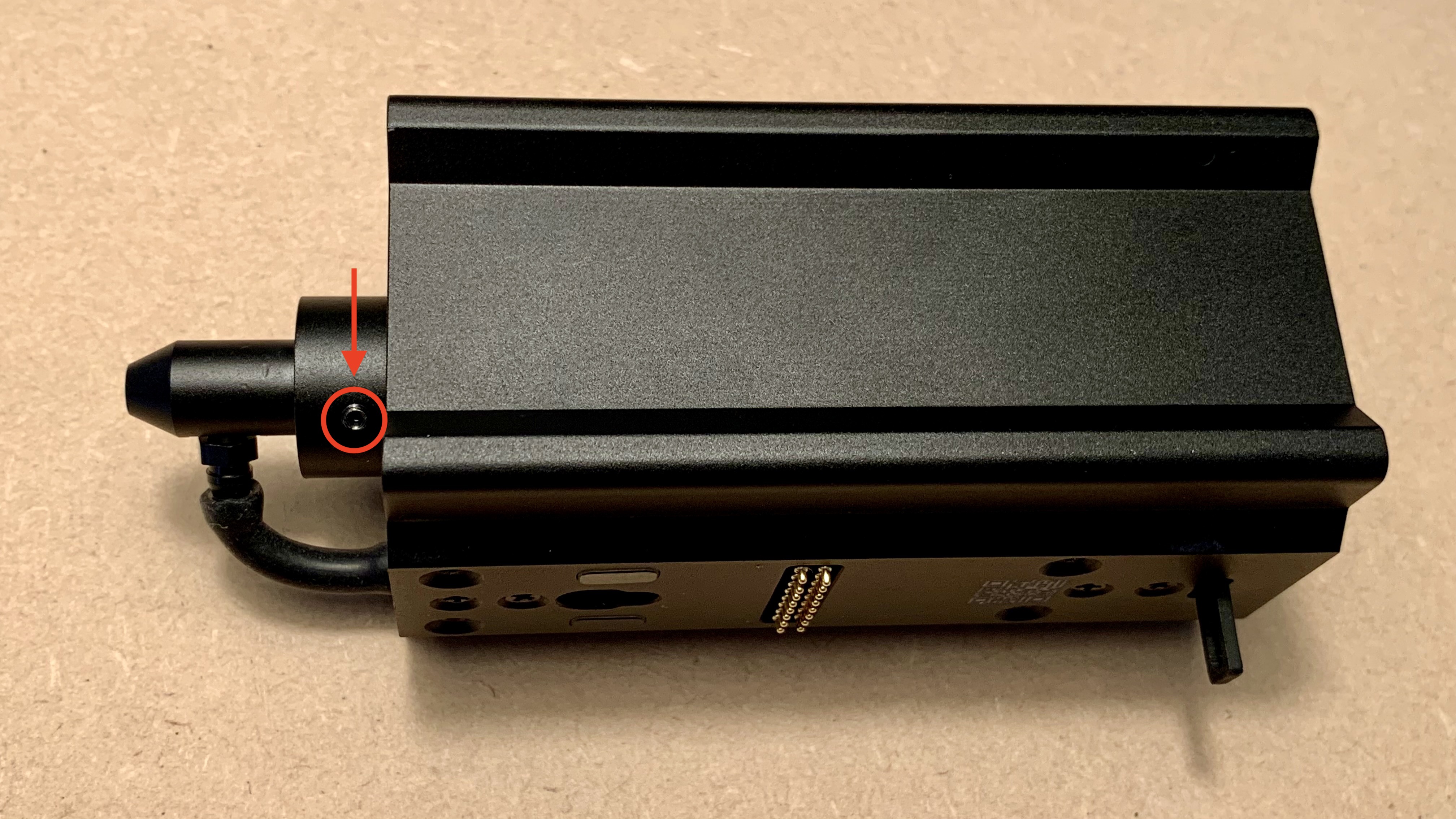

1. 使用1.5mm六角板手移除雷射模組噴嘴兩顆固定螺絲

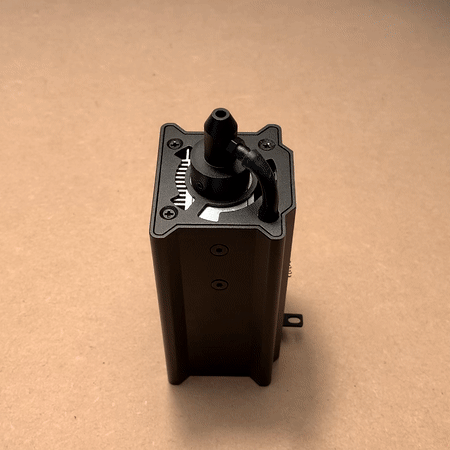

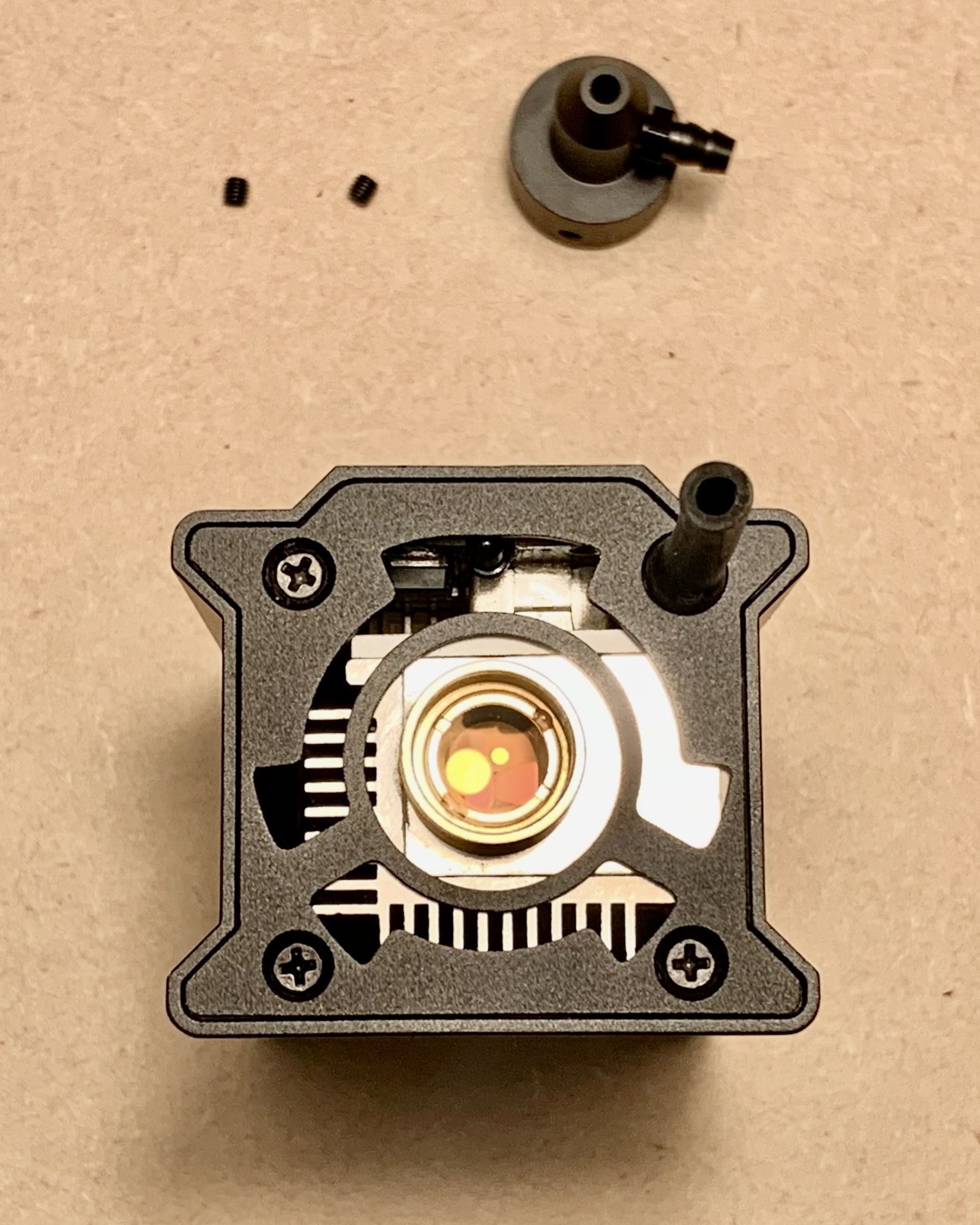

2. 移除吹氣管及噴嘴

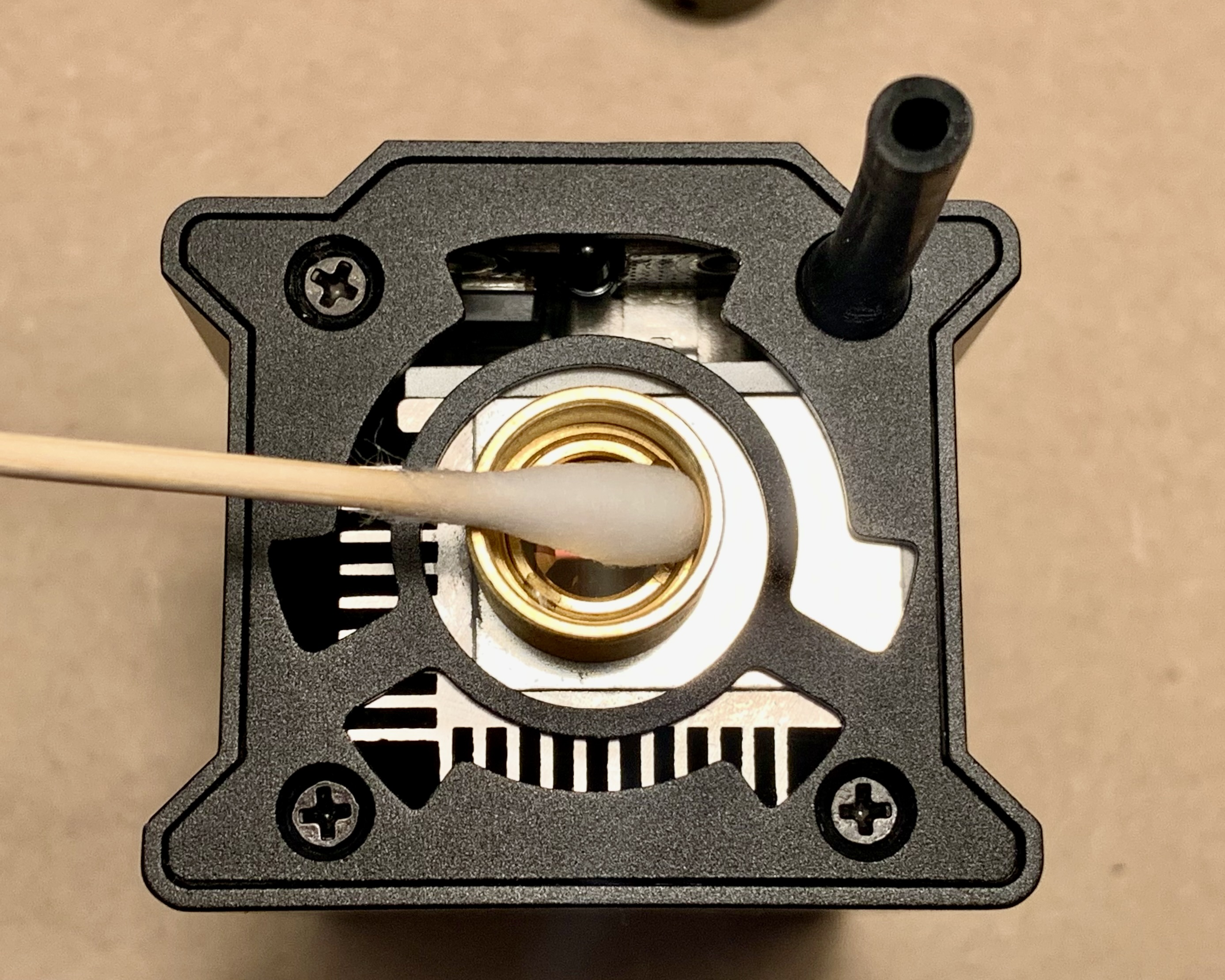

3. 使用棉花棒沾微量酒精清潔聚焦鏡表面


4. 依原方法裝回噴嘴及氣管

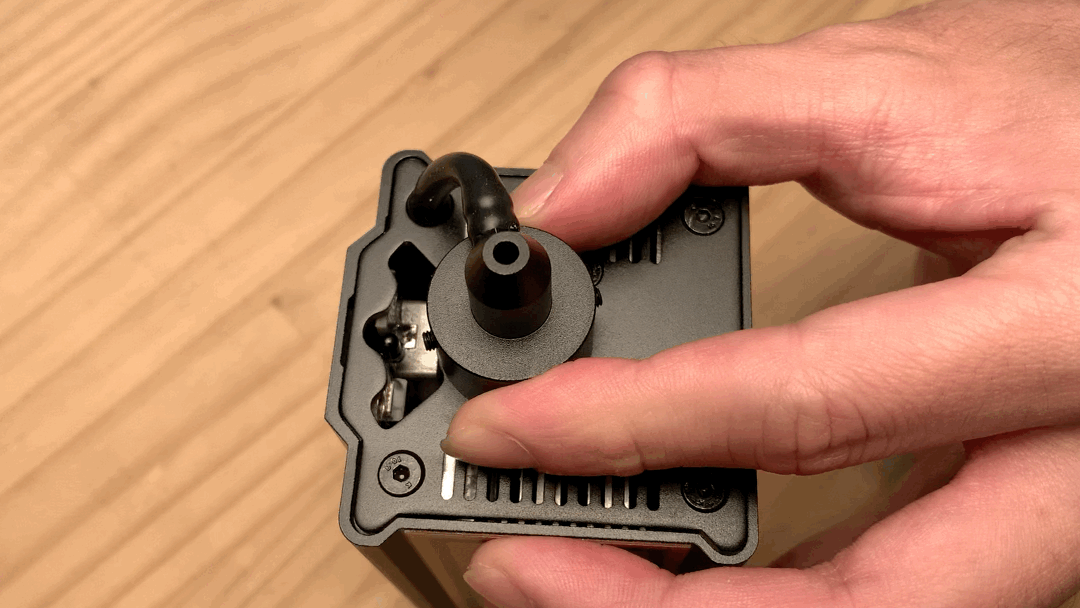

   ⚠︎ 請注意鎖回噴嘴的螺絲時，鎖到有阻力噴嘴不會如下方影片中晃動即可，勿太用力以免螺紋損壞

C. POGO Pin 清潔

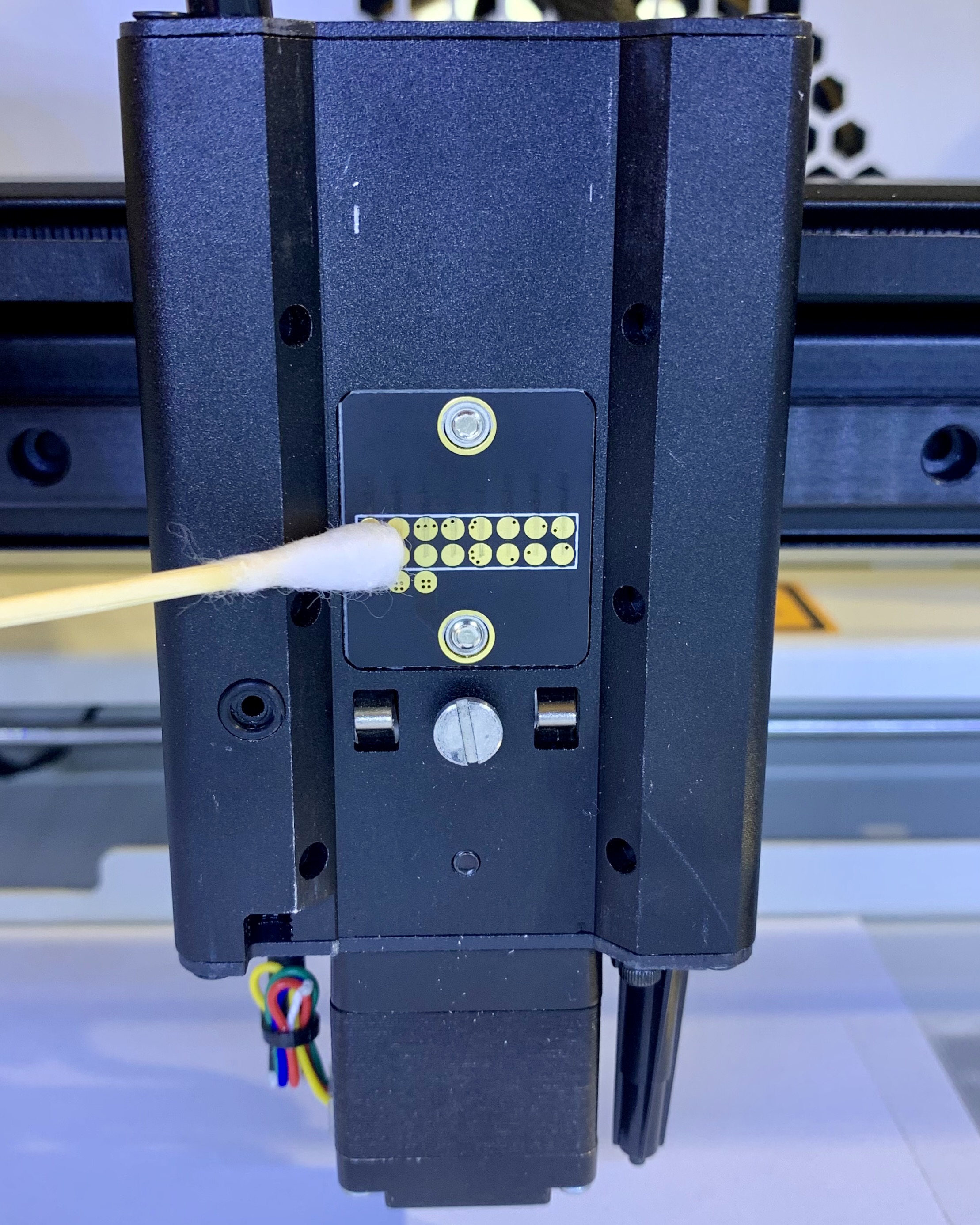

使用棉花棒沾微量酒精清潔機器內部模組連接座上的Pogo Pin
