2-6 配件說明

說明

此文章將會簡單敘述各個配件的用途。

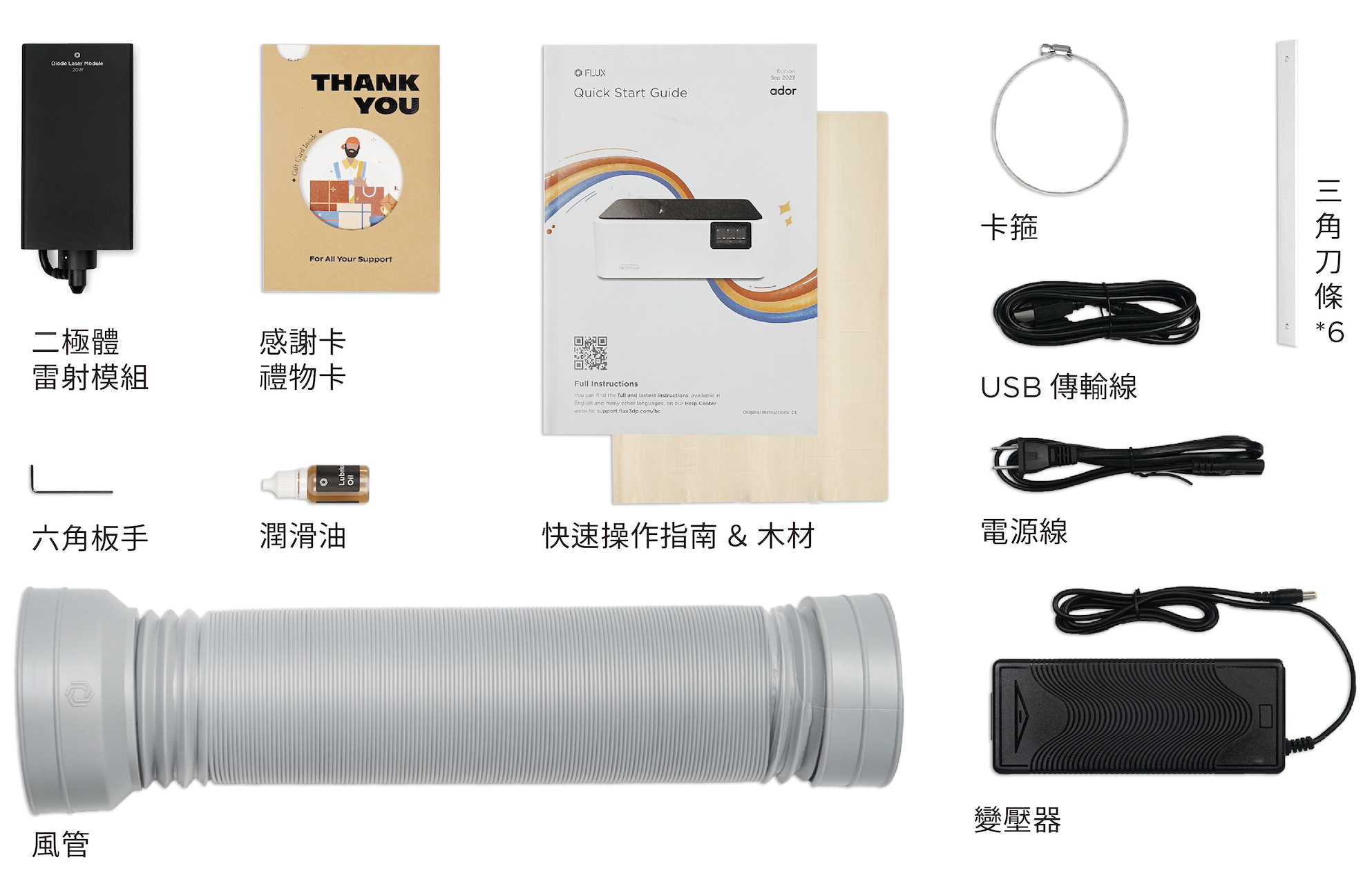

配件表：

1. 二極體雷射模組
2. 感謝卡/禮物卡
3. 快速操作指南
4. 木材
5. 卡箍
6. 三角刀條*6
7. USB傳輸線（線材盒）
8. 電源線（線材盒）
9. 變壓器
10. 六角扳手
11. 潤滑油
12. 風管

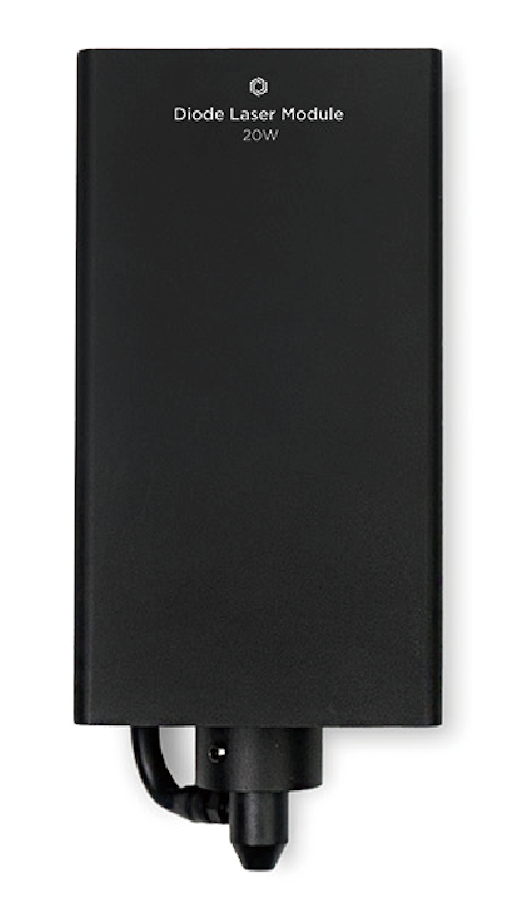

1. 二極體雷射模組

此料件為機器製造出雷射光的本體，將會於第一次使用時的開機測試中指導使用者安裝。

2. 感謝卡/禮物卡

此卡片上印有QR Code，掃描後即可獲得於FLUX Design Market網站上的購物金。
(獲得方式請參照禮物卡背面的指示。)

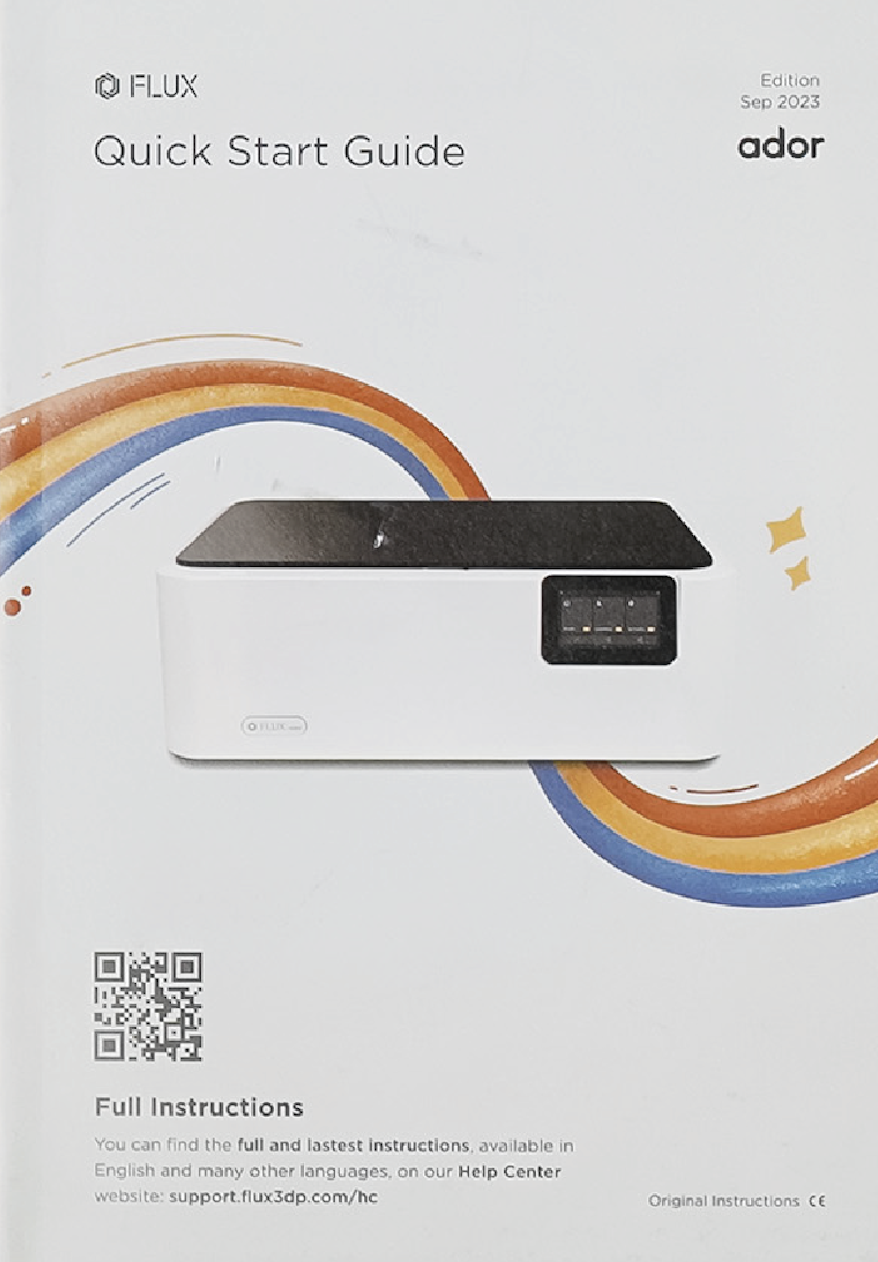

3. 快速操作指南

快速操作指南內容包含：基礎安裝、安全須知、機器介面、保固條款、等資訊。

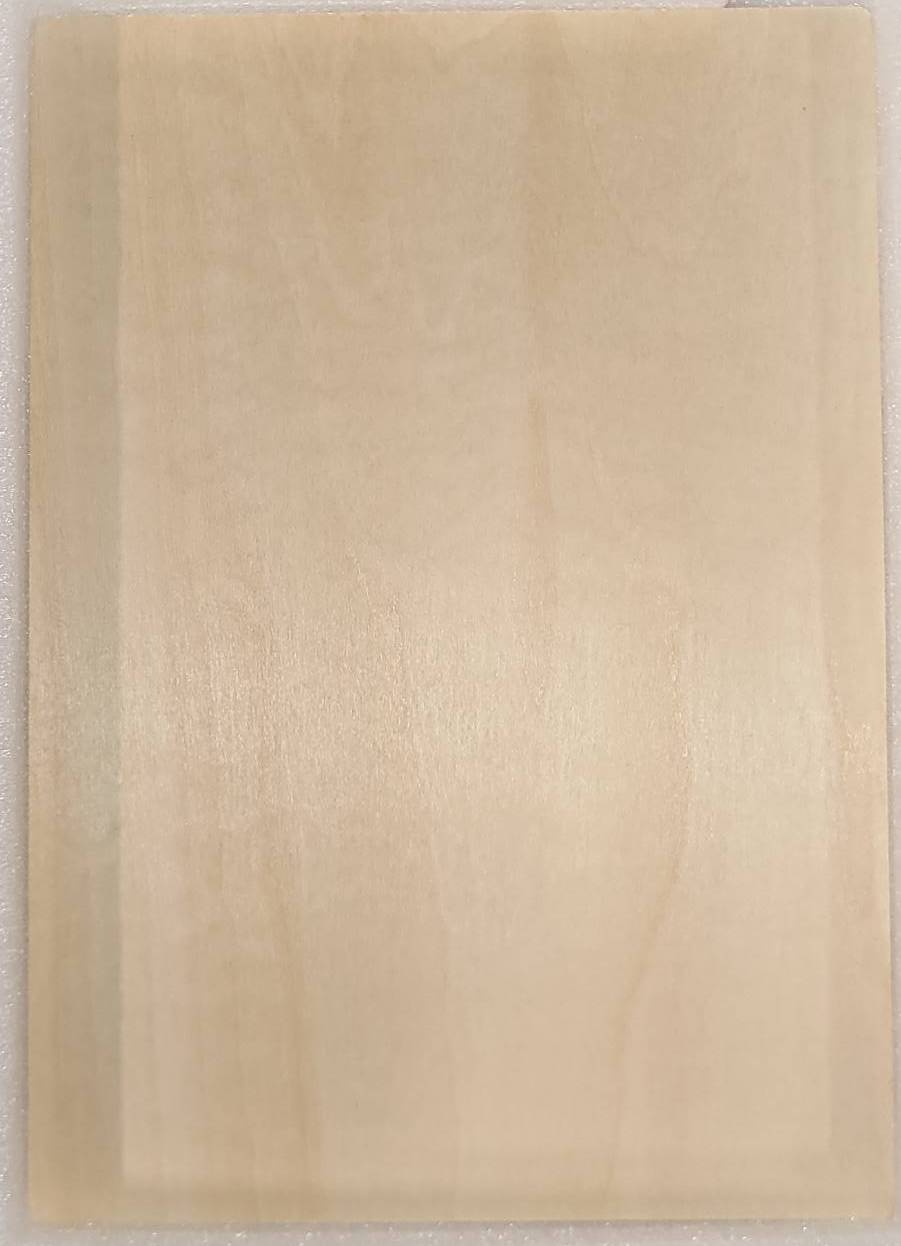

4. 木材

木材為測試用的材料，將於第一次使用時的開機測試中指導使用者如何使用。
(開機測試完成後，即可自由運用。)

5. 卡箍

卡箍用於固定風管，將會在第一次使用時的開機測試中指導使用者如何使用。

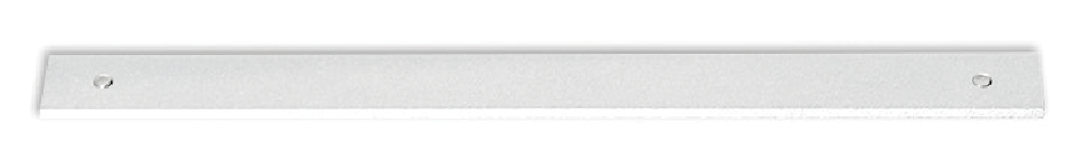

6. 三角刀條*6

三角刀條有兩個用途如下：

• 防止工件背部焦痕

• 測量雷射模組的對焦距離

詳細說明請參考此頁面：Ador - 三角刀條使用方式

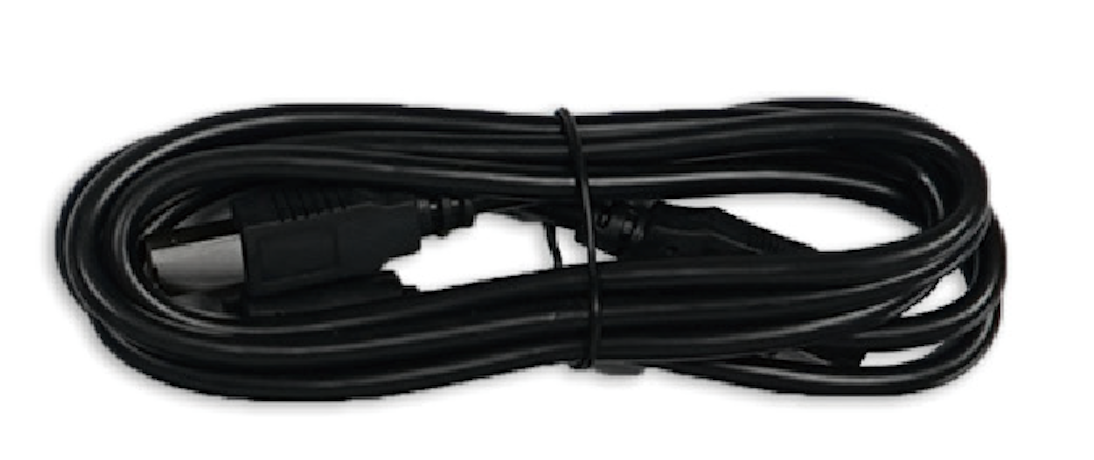

7. USB傳輸線

USB傳輸線規格為USB-A to USB-B，主要用於機器與電腦的直接連線，使用場景通常是在沒有網路時使用。 詳細連線方式請參考此頁面：連線設定

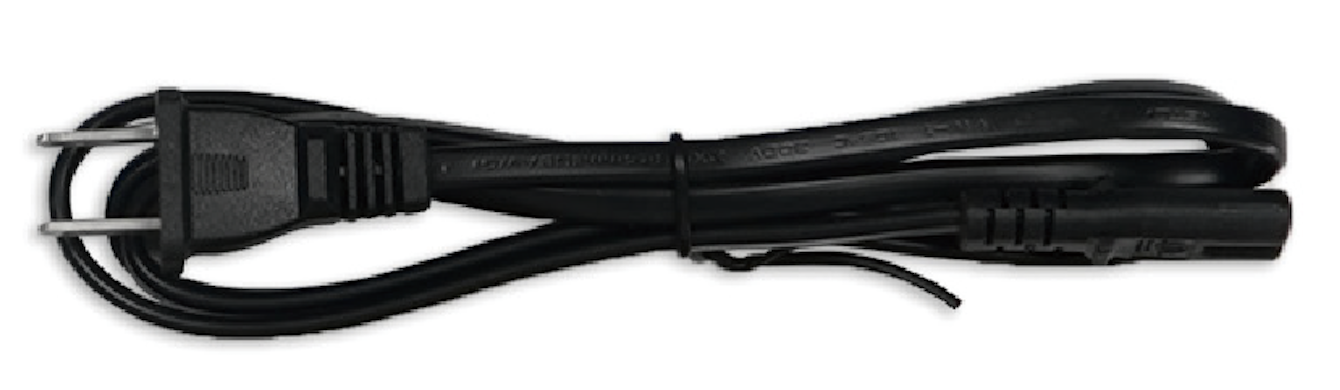

8. 電源線

電源線會安裝於變壓器的插孔，另一頭插入一般家用AC插座。

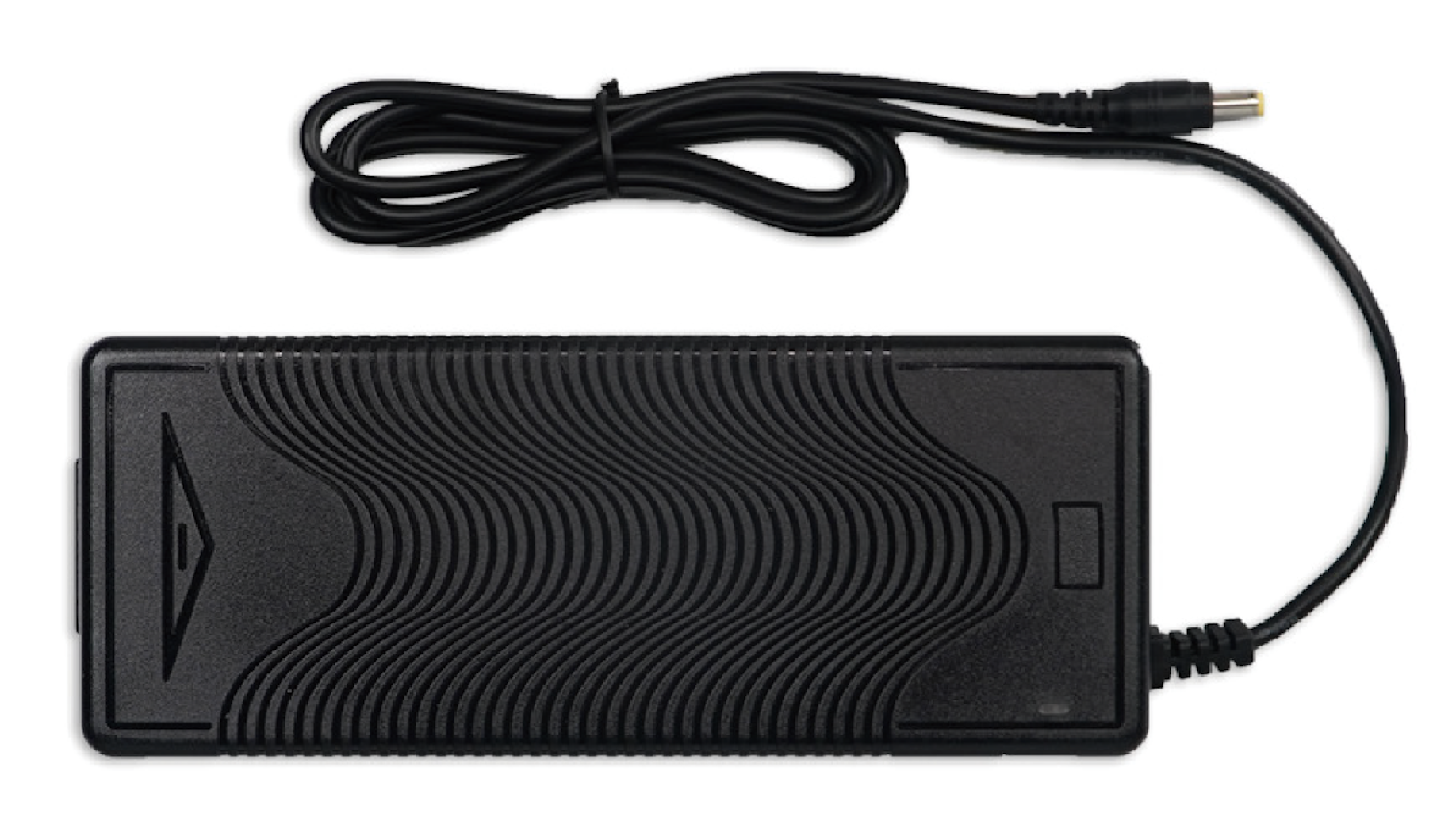

9. 變壓器

變壓器會與電源線連接，另一頭將會插入機器的主電源插孔。

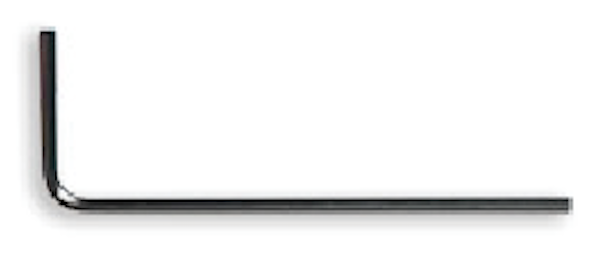

10. 六角扳手

內六角扳手(1.5mm)用於清潔及保養雷射模組。
針對清潔相關的文章，請參考：雷射模組清潔 (10W/20W二極體雷射模組)

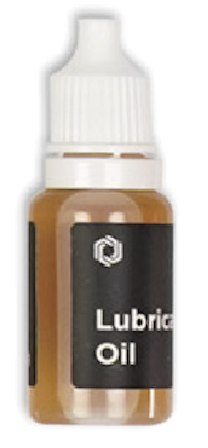

11. 潤滑油

潤滑油用於保養機器，主要用在一些軌機器的內部零件上面，如X、Y、Z軸滑軌、門蓋門軸等等。
針對潤滑相關的文章，請參考：4-3 潤滑保養、門蓋潤滑

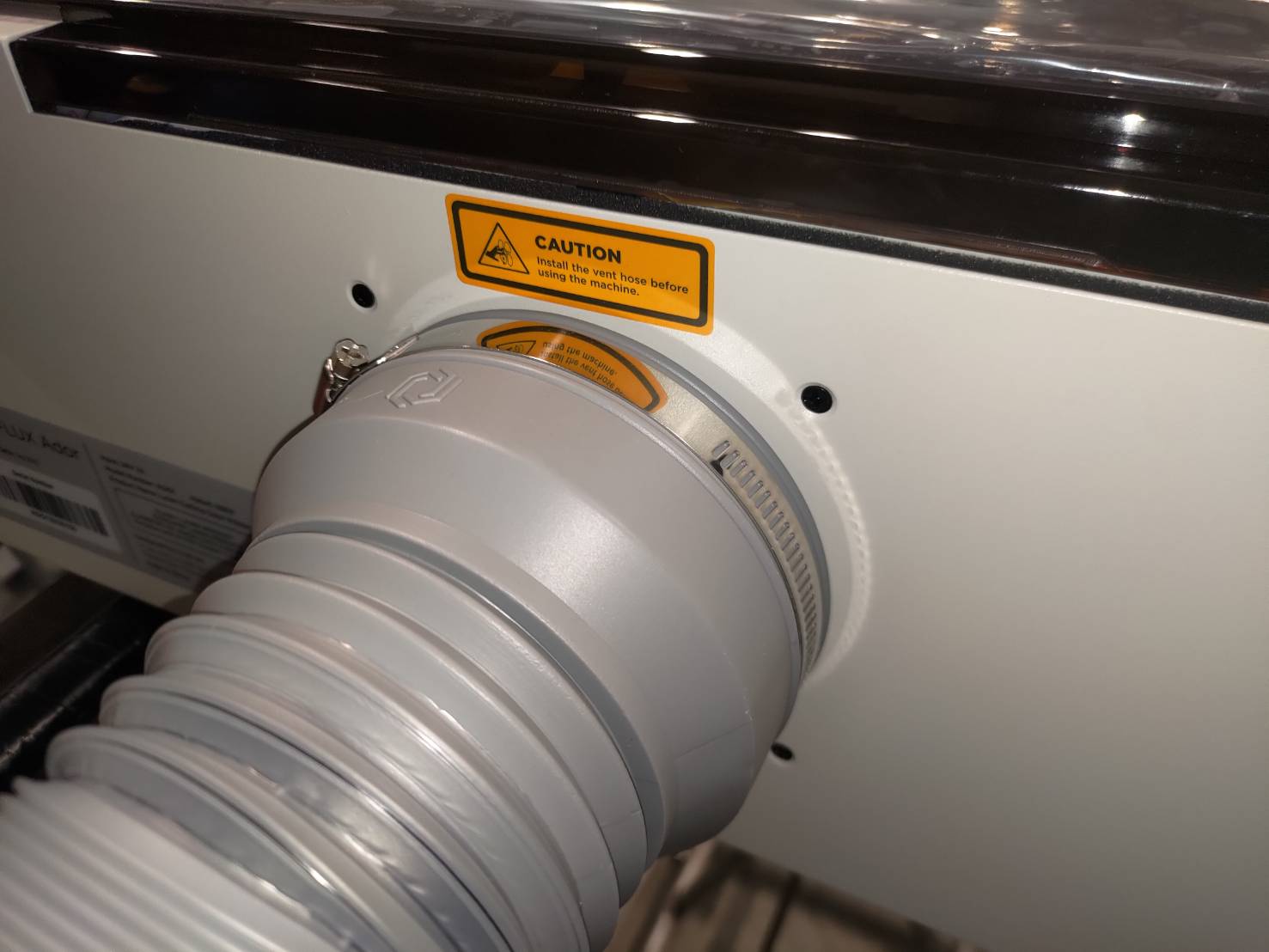

12. 風管

風管用於排除雷射工作中的廢氣，會與卡箍一起安裝在機器後側，另一頭則放置於在窗戶外或是其他第三方抽氣設備。 將於第一次使用時的開機測試中指導使用者如何使用。
