2-5 鋼筆工具

• 鋼筆工具是一種使用貝茲曲線的自由路徑繪圖工具。
• 在畫布上點擊以新增路徑物件的節點。
• 繪圖時按住滑鼠左鍵不放即可繪製曲線。
• 若要結束繪圖， 請在端點上連按兩下或按鍵盤上的「Esc」鍵。
• 連按兩下路徑物件即可進行編輯。
• 若要刪除節點，請按 Delete 鍵。

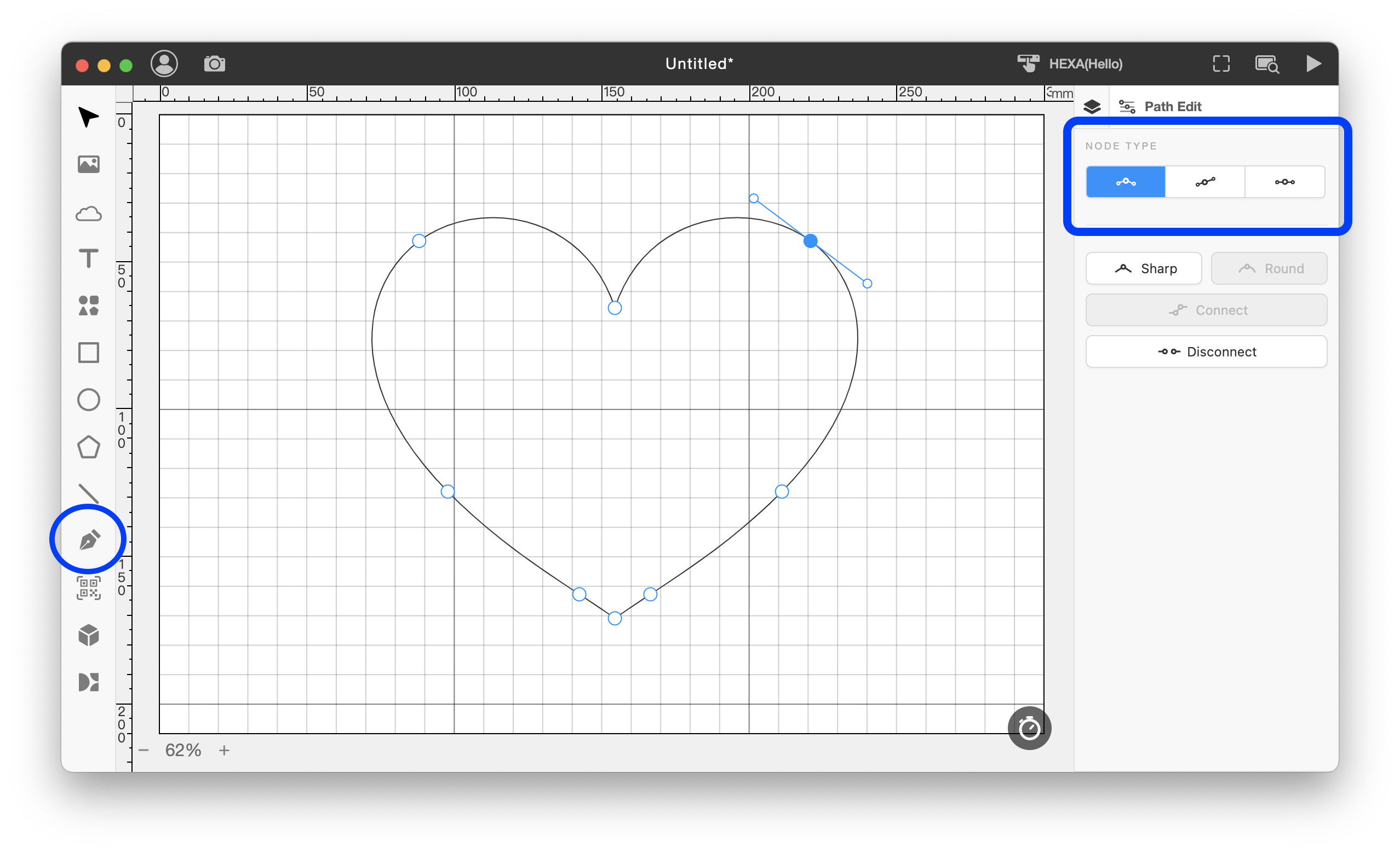

節點類型

可在右側面板設定 3 種節點類型（從左至右）： 可在右側面板設定 3 種節點類型（從左至右）：

• 角點：
  • 調整控制點一側的長度時，只有該側的路徑會改變。
• 平滑點：
  • 調整控制點一側的長度時，選擇點兩側的路徑都會改變，但控制的一側路徑變化較大。
• 對稱點：
  • 調整控制點一側的長度時，選擇點兩側的路徑都會改變，且變化是對稱的。

操作

1. 銳利： 移除圓角節點的曲線控制點

2. 平滑： 為尖角節點添加曲線控制點。

3. 連接： 將兩個分離的節點連接在一起

4. 斷開： 將一個節點分割成兩個不相連的節點
