3-2 النقش المنحني

المواد القابلة للاستخدام

يمكن استخدامها على مواد مثل الخشب والأكريليك غير اللامع والأقمشة وغيرها من المواد غير العاكسة والمعتمة.

قد تؤدي المواد العاكسة والشفافة، مثل الزجاج والأكريليك اللامع، إلى ضعف التركيز بسبب ضعف رؤية الضوء الأحمر، مما قد يؤثر على نتائج التركيز.

قيود النقش المنحني

1. فرق الارتفاع للجسم

• عند استخدام بعد بؤري 4 مم، يجب أن يكون فرق الارتفاع للجسم أقل من 1.8 سم.
• عند استخدام بعد بؤري 16 مم، يجب أن يكون فرق الارتفاع للجسم أقل من 3 سم.

• يُنصح باستخدام وضع البعد البؤري 16 مم لنقش الأجسام الأكثر عمقًا. (دليل تبديل البعد البؤري 16 مم.)

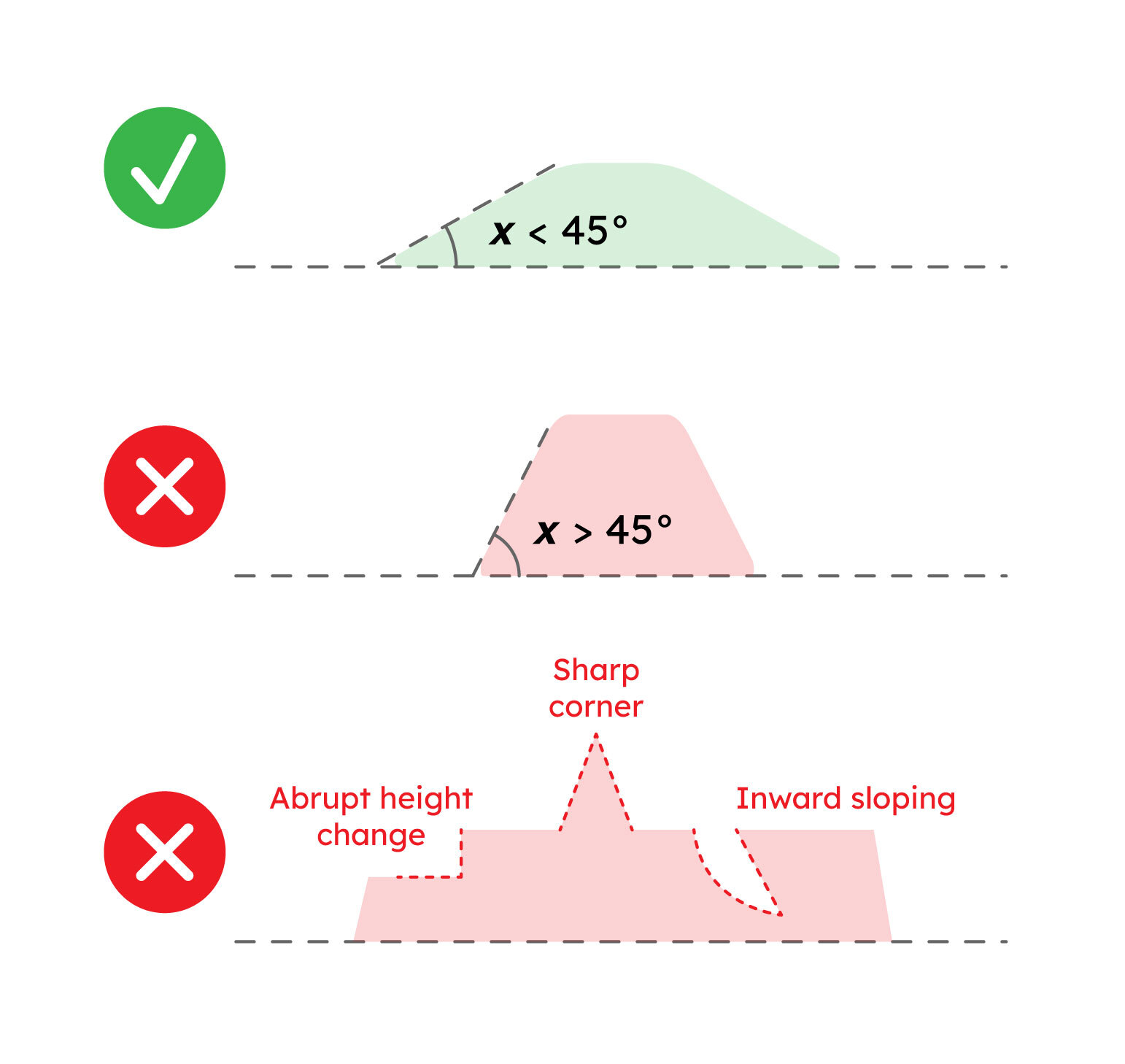

2. زاوية ميل الجسم

يجب أن تكون زاوية ميل الجسم أقل من 45 درجة.

يرجى تجنب الأسطح ذات الانحدارات الحادة والسريعة.

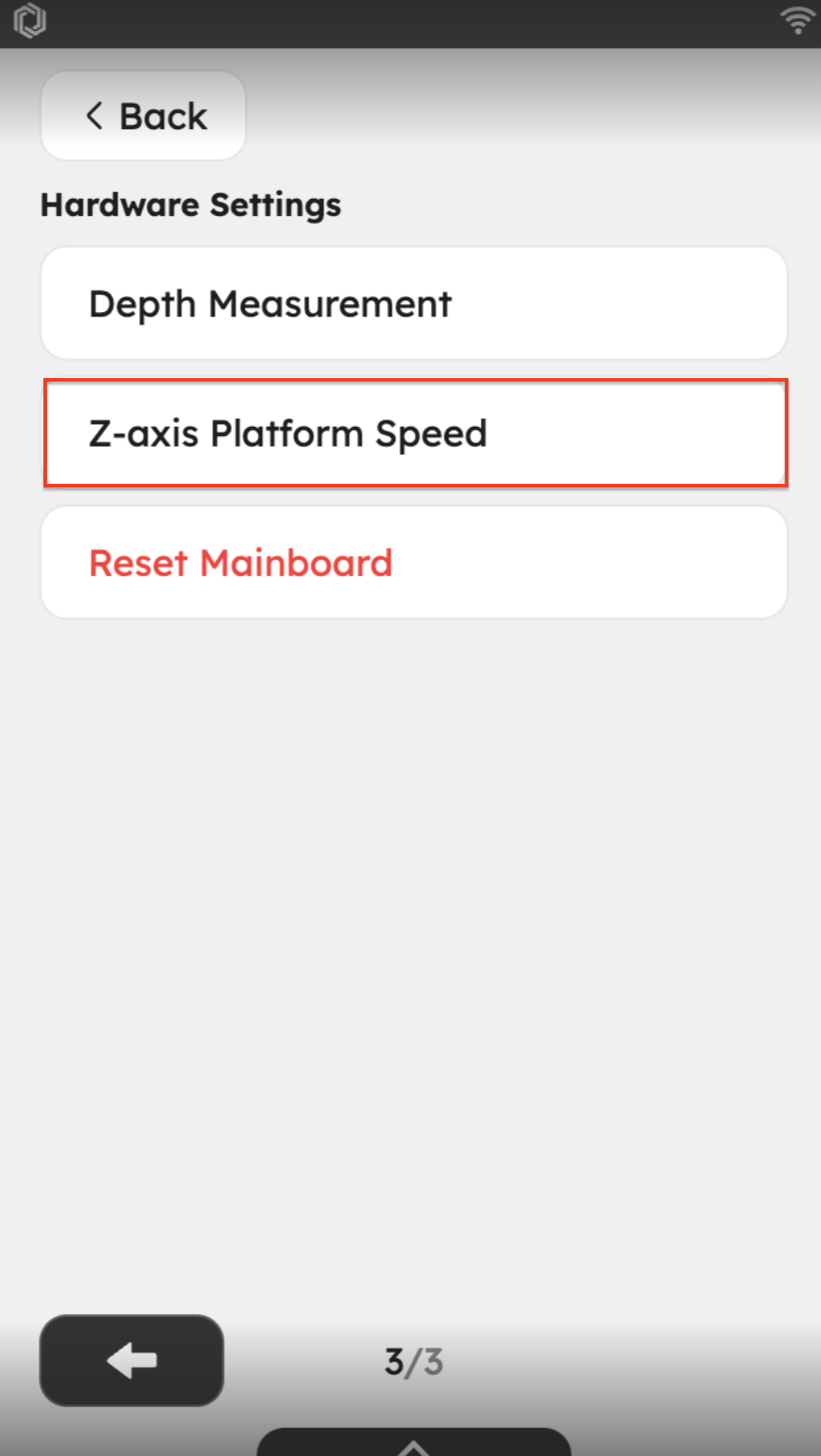

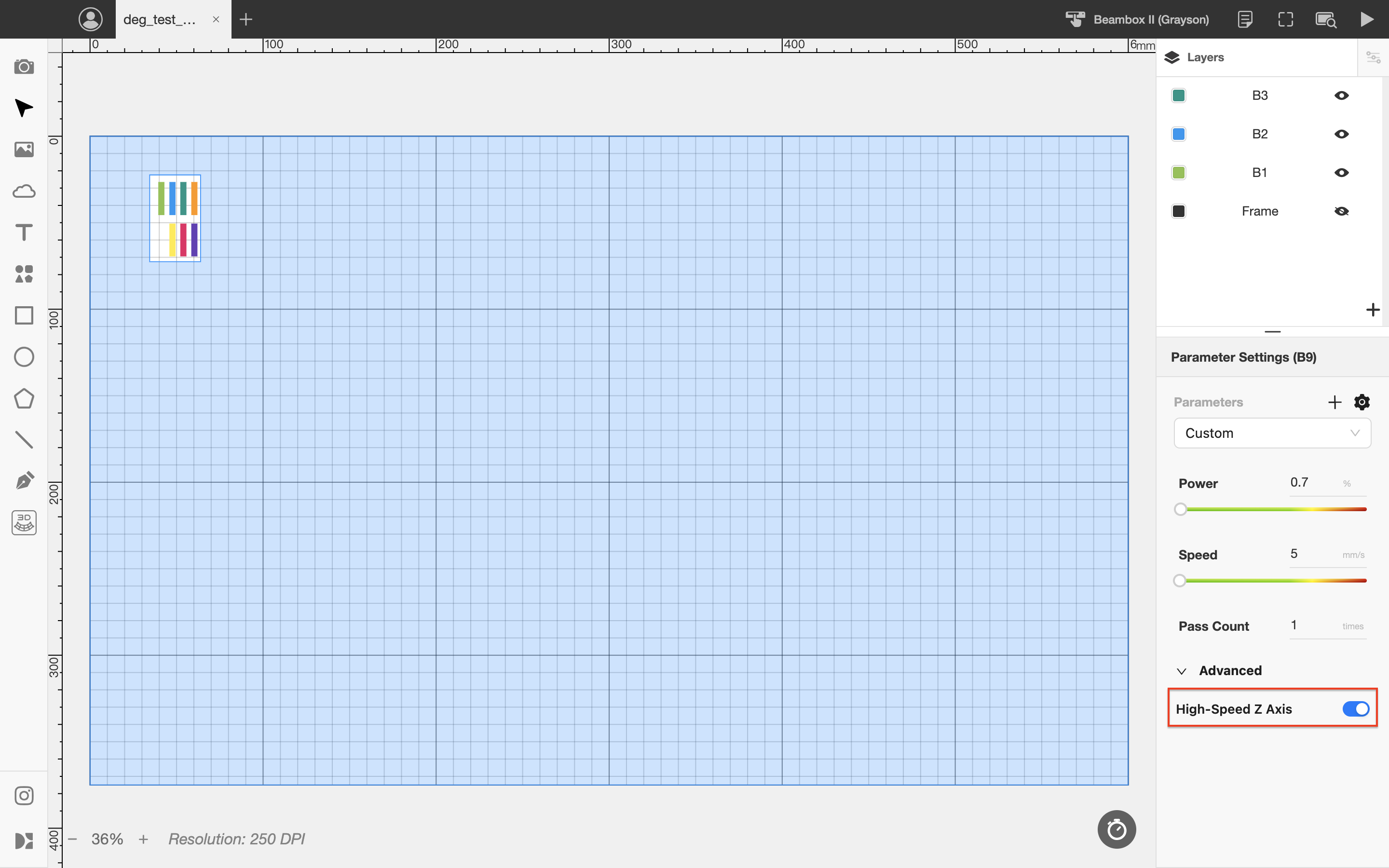

3 المحور Z عالي السرعة (أُضيف في الإصدار 2.5.0)

المحور Z عالي السرعة هو خيار مصمم لتسريع حركة المحور Z. عند تفعيله، يسمح بمعايير سرعة أعلى، مما يقلل بشكل كبير من الوقت الإجمالي لنقش السطح المنحني. ومع ذلك، نظرًا للتعديلات في التسارع والتباطؤ عند السرعات العالية، فقد يتسبب ذلك في عدم اتساق عمق النقش أو ظهور خطوط أفقية.

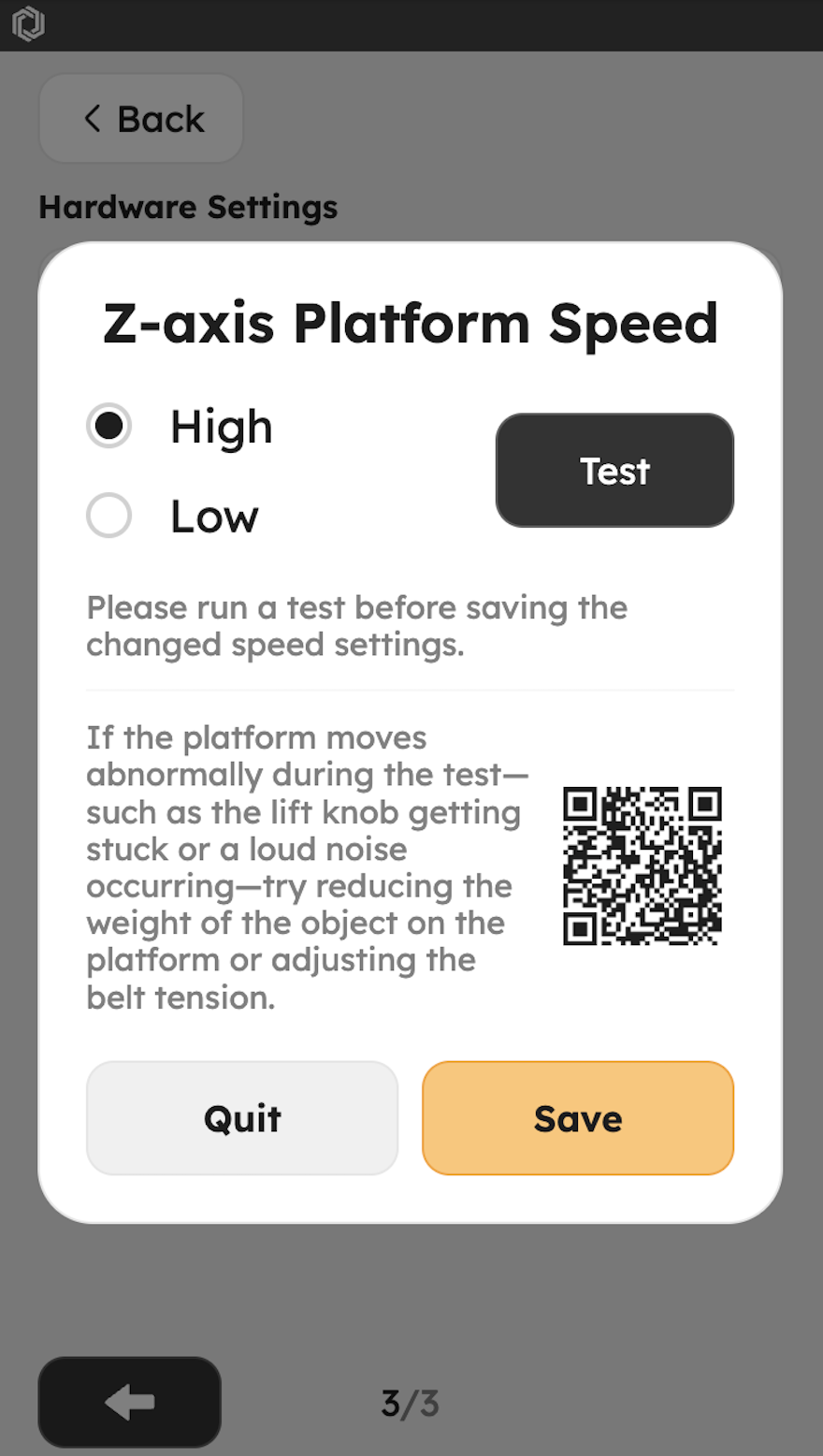

لذلك، يُوصى بإجراء اختبار قبل المضي قدمًا في النقش النهائي عند استخدام المحور Z عالي السرعة.

4. سرعة النقش والمعايير الموصى بها

ستقتصر عملية النقش المنحني على سرعة قصوى تبلغ 50 مم/ث.
فيما يلي المعايير الموصى بها:

5. لا يُنصح باستخدام "الموضع الحالي"

في النقش المنحني، يجب أن تتوافق قيمة التركيز المقاسة بدقة مع الإحداثيات النسبية الصحيحة لتجنب نتائج النقش الرديئة أو الاصطدامات المحتملة مع قطعة العمل. لذلك، يُنصح بتجنب استخدام خيار النقش من "الموضع الحالي".

إذا كنت مضطرًا لاستخدامه، فتأكد من وضع رأس الليزر بدقة عند نقطة البداية لمسار الليزر.

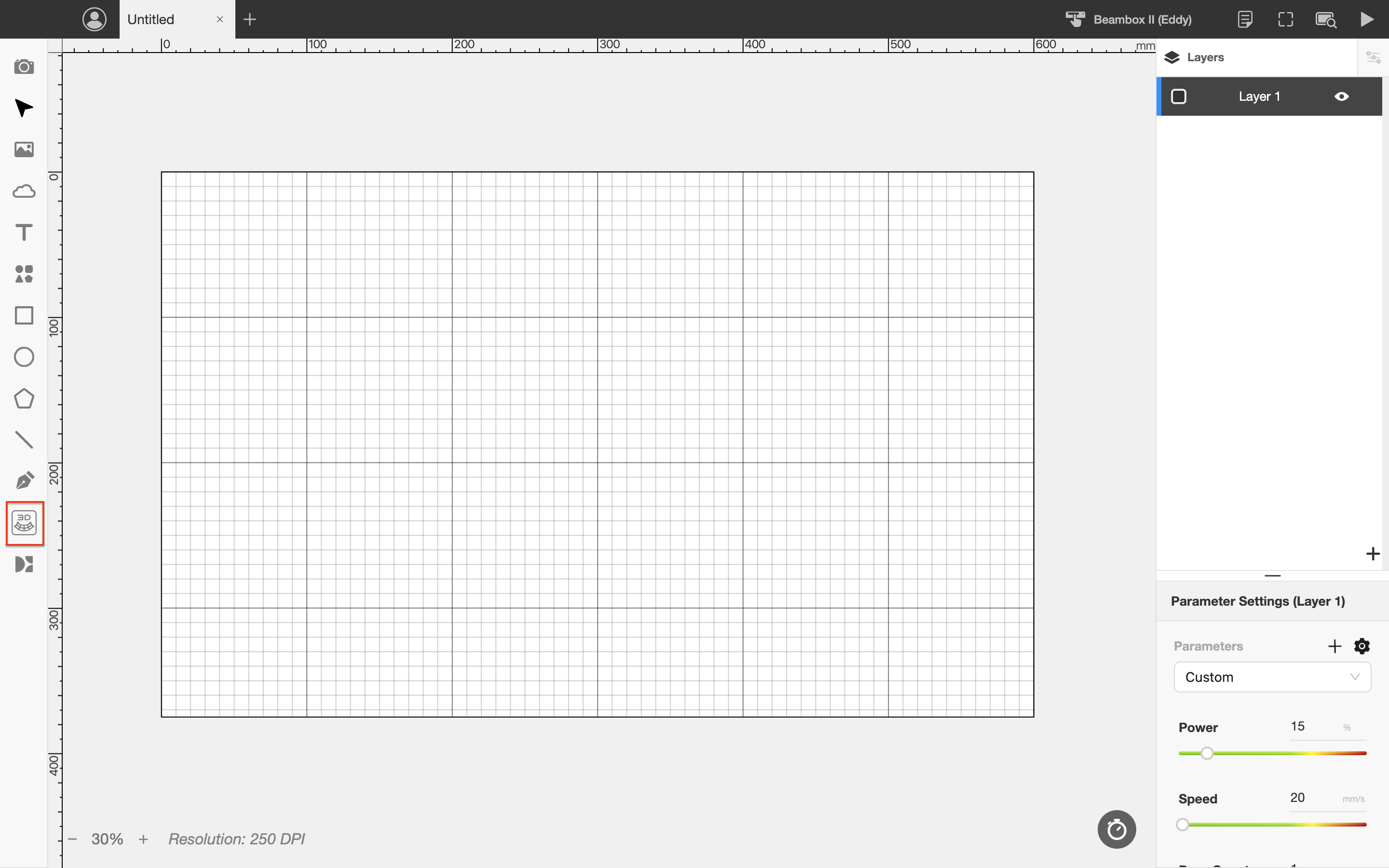

1. انقر على أيقونة النقش السطحي للدخول إلى وضع النقش السطحي.

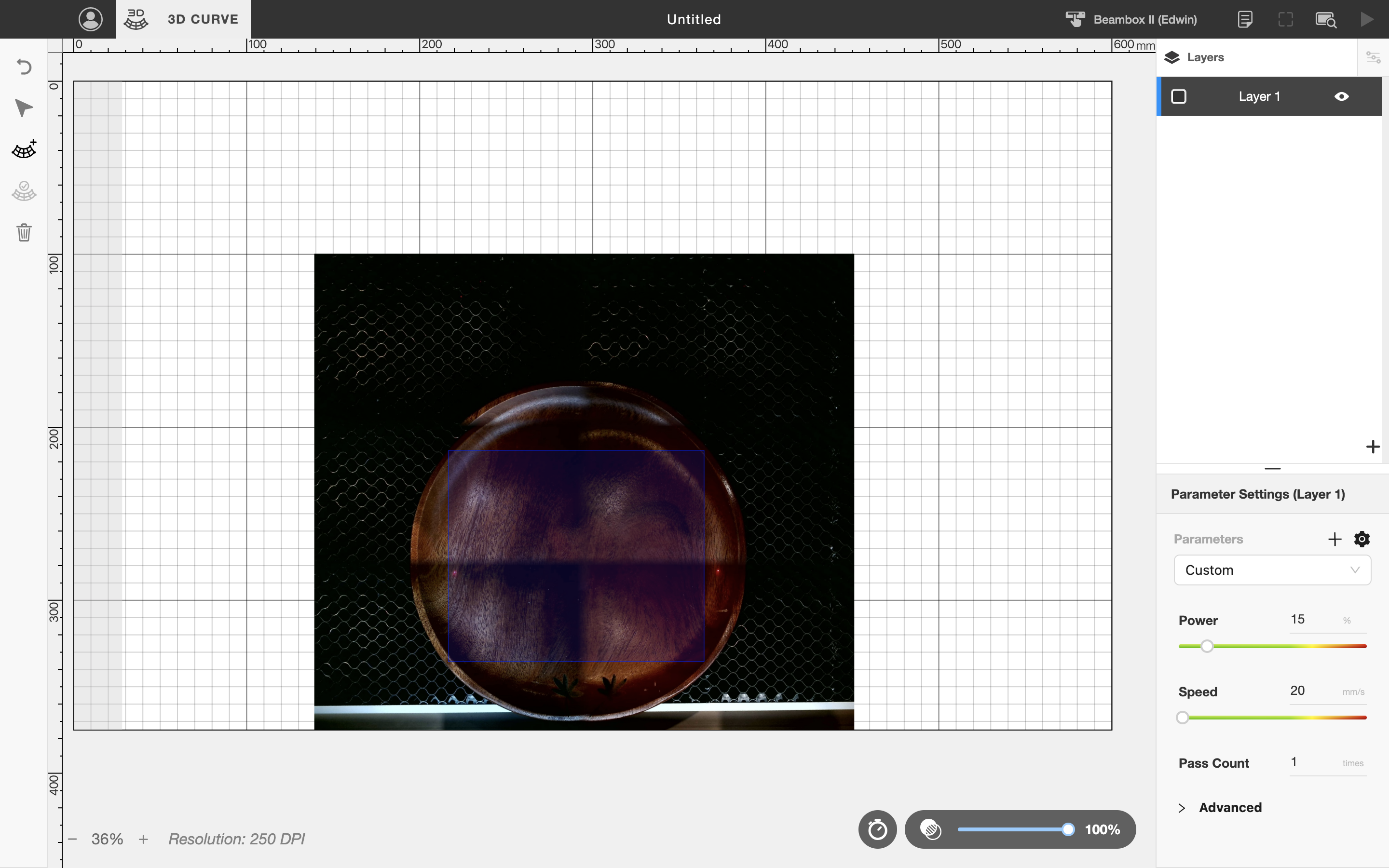

2. حدد المنطقة المراد نقشها

   نظرًا لوجود أخطاء كبيرة في تحديد المواضع عند استخدام وضع البعد البؤري 16 مم لالتقاط الصور، نوصي باستخدام وضع البعد البؤري 4 مم بدلاً من ذلك. كما يمكنك استخدام معاينة الإطار لتقدير الموضع للنقش المنحني.

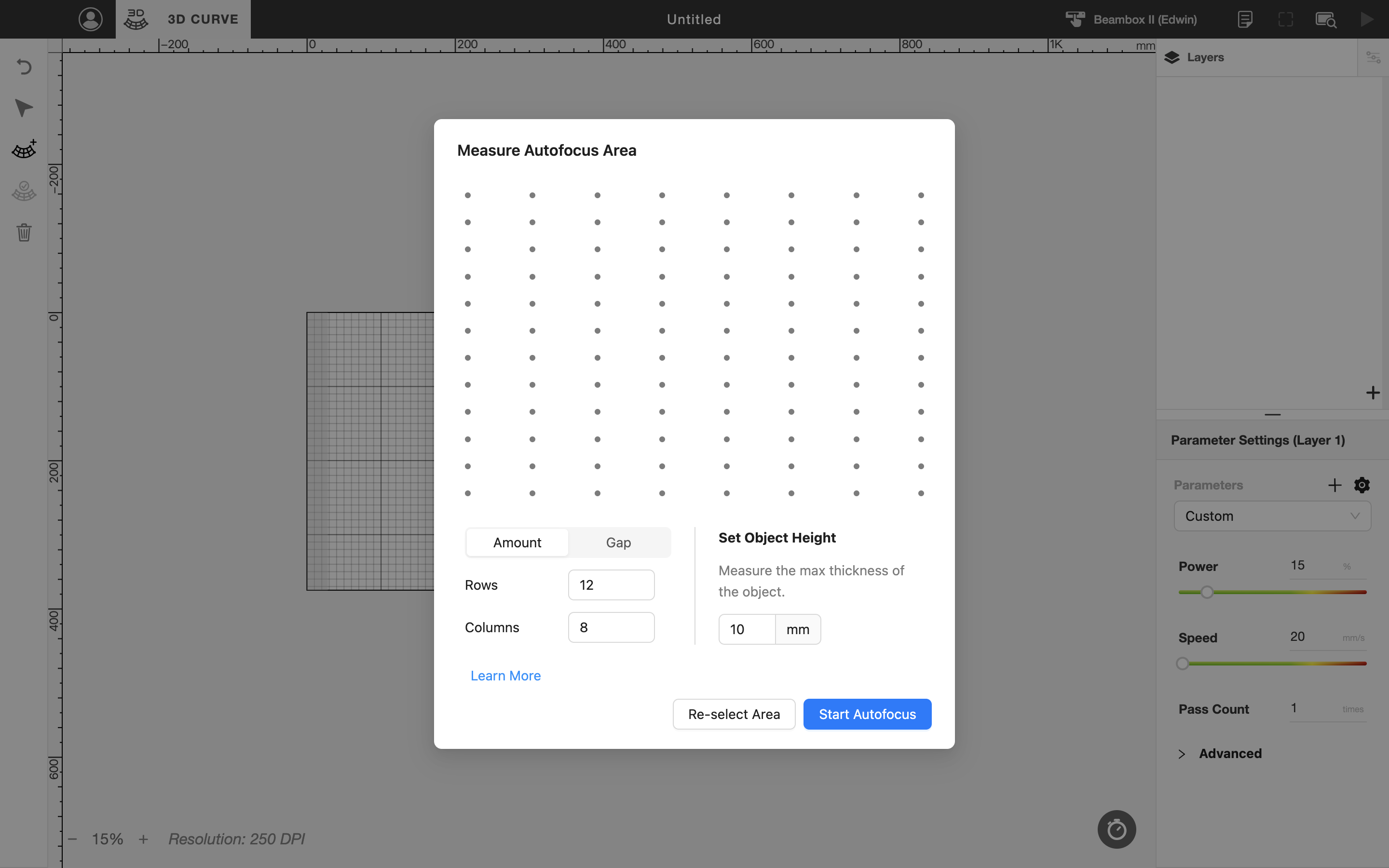

3. حدد نقاط التركيز وأدخل ارتفاع الجسم

   يمكنك اختيار عدد نقاط التركيز. توفر كثافة التركيز العالية نموذجًا سطحيًا أكثر تفصيلاً ولكنها تزيد من وقت التركيز.

   يرجى إدخال الارتفاع الأقصى لقطعة النقش الخاصة بك للمساعدة في حساب نطاق حركة آمن للمحور Z ومنع الاصطدامات أثناء التشغيل.



4. الحصول على النقاط المرجعية

   قبل بدء التركيز، تحتاج إلى الحصول على القيمة المرجعية. قم بخفض مجس التركيز، وحركه إلى أعلى نقطة في قطعة النقش، ثم اضغط على تأكيد للتركيز.

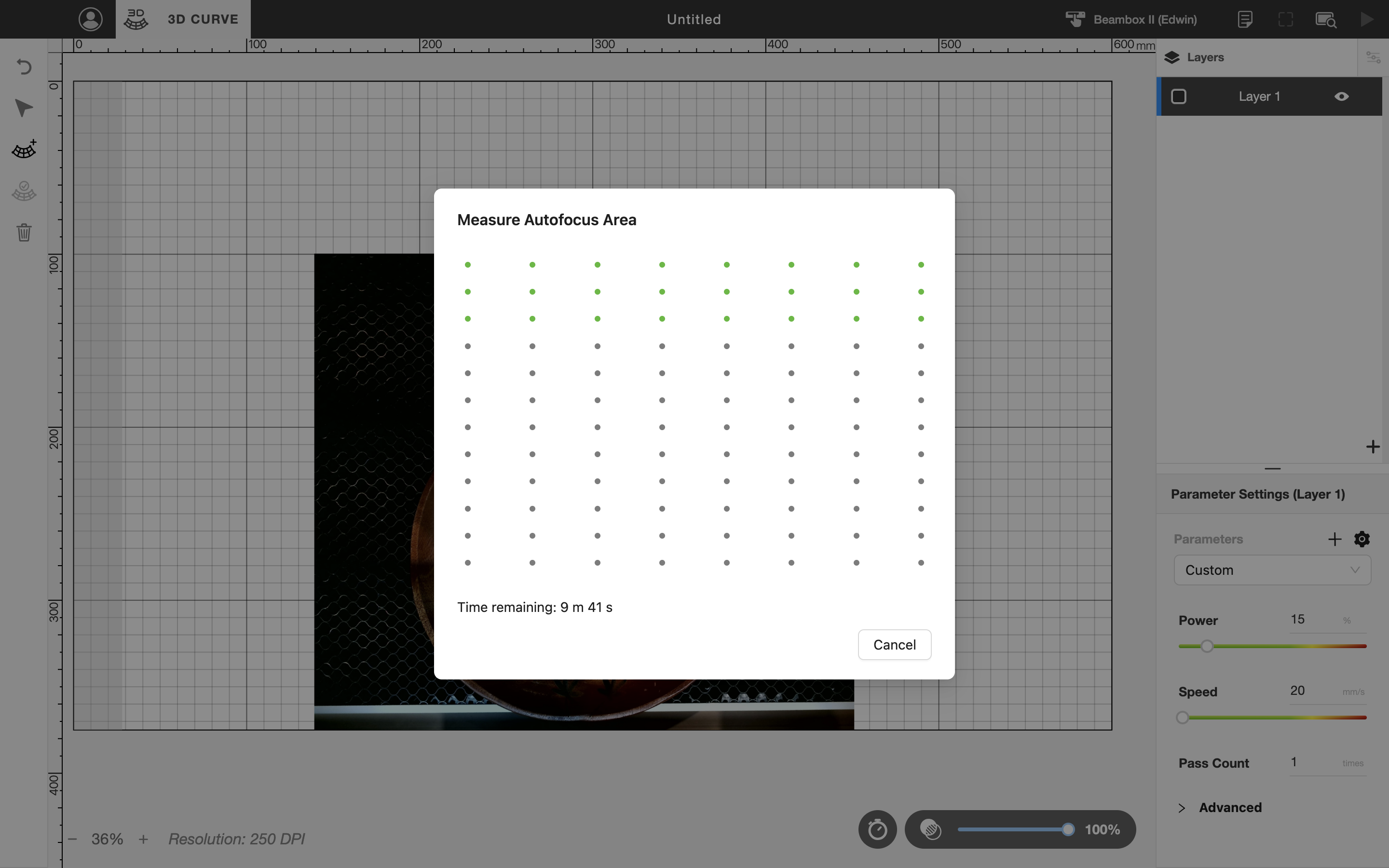

5. بدء التركيز

   بعد الحصول على النقاط المرجعية، سيعود رأس الليزر إلى نقطة الصفر ويبدأ عملية التركيز بالضوء الأحمر. أثناء عملية التركيز، يرجى عدم إغلاق النافذة أو استخدام لوحة التحكم لتجنب مقاطعة إجراء التركيز. ستتحول النقاط التي تم التركيز عليها بنجاح إلى اللون الأخضر.

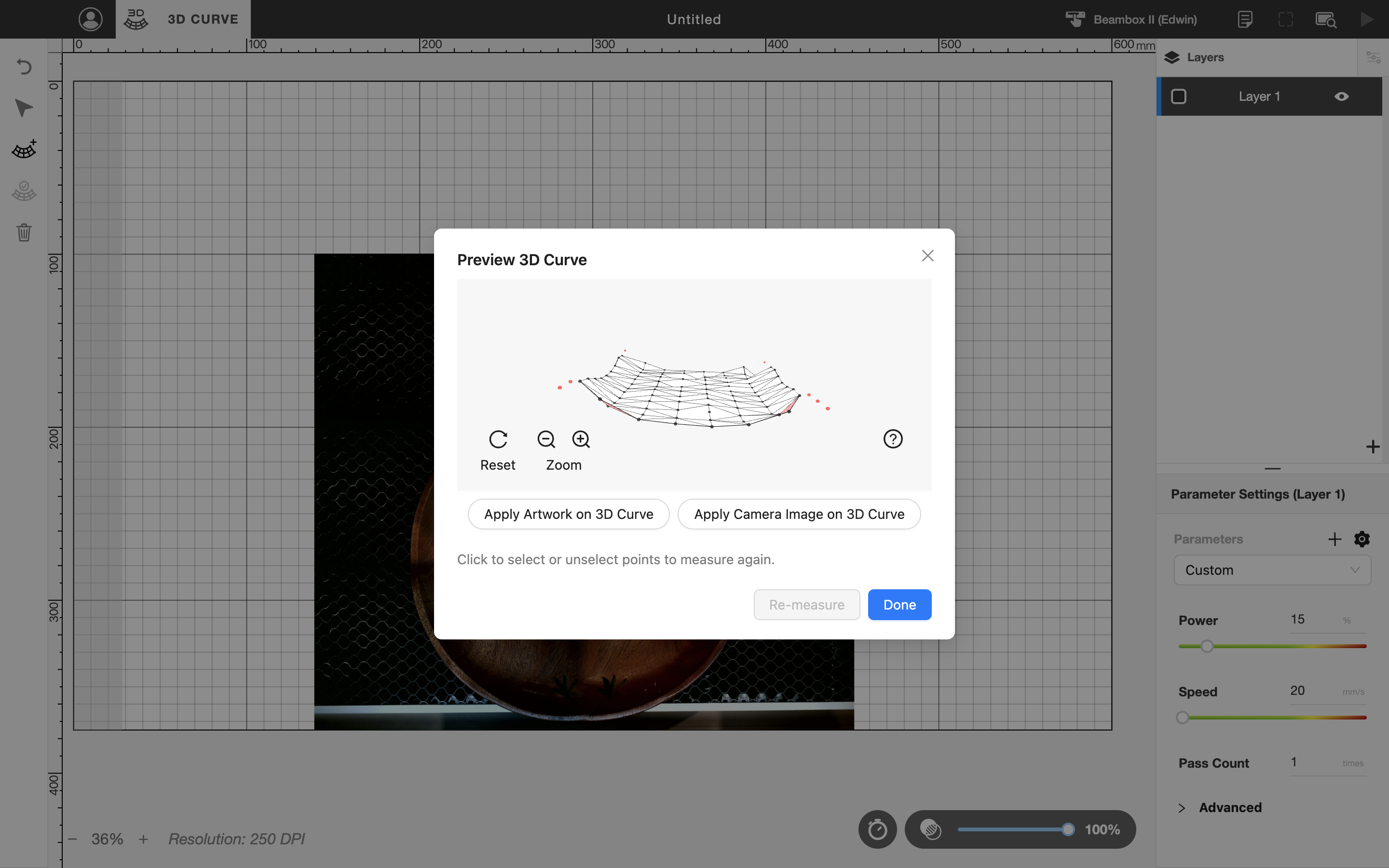

6. اكتمال التركيز

   بعد اكتمال التركيز، سيتم إنشاء نموذج سطحي. يمكنك سحبه وتدويره باستخدام الفأرة للتأكد من نتائج التركيز.
7. تأكيد نتائج التركيز

   تشير النقاط الحمراء إلى فشل التركيز. حدد نقطة تركيز فاشلة للتحقق من سبب الفشل.

   تشمل أخطاء التركيز الشائعة "فشل قياس الضوء الأحمر" و"القطعة تتجاوز المسافة القابلة للقياس." إذا واجهت خطأً، يرجى التحقق مما يلي:

   • ما إذا كانت نقطة التركيز منخفضة جدًا، مثل التركيز على لوحة خلية النحل.
   • ما إذا كانت نقطة الضوء الأحمر واضحة دون تشوش أو خفوت شديد.
   • ما إذا كان هناك ضوء محيط حول الجهاز يمكن أن يؤثر على أداء تركيز الضوء الأحمر.

8. إعادة التركيز

   إذا كنت ترغب في إعادة التركيز على نقطة محددة، قم بتكبير التصميم وحدد نقطة التركيز المطلوبة لإجراء التركيز مرة أخرى.



9. التحقق من التصميم

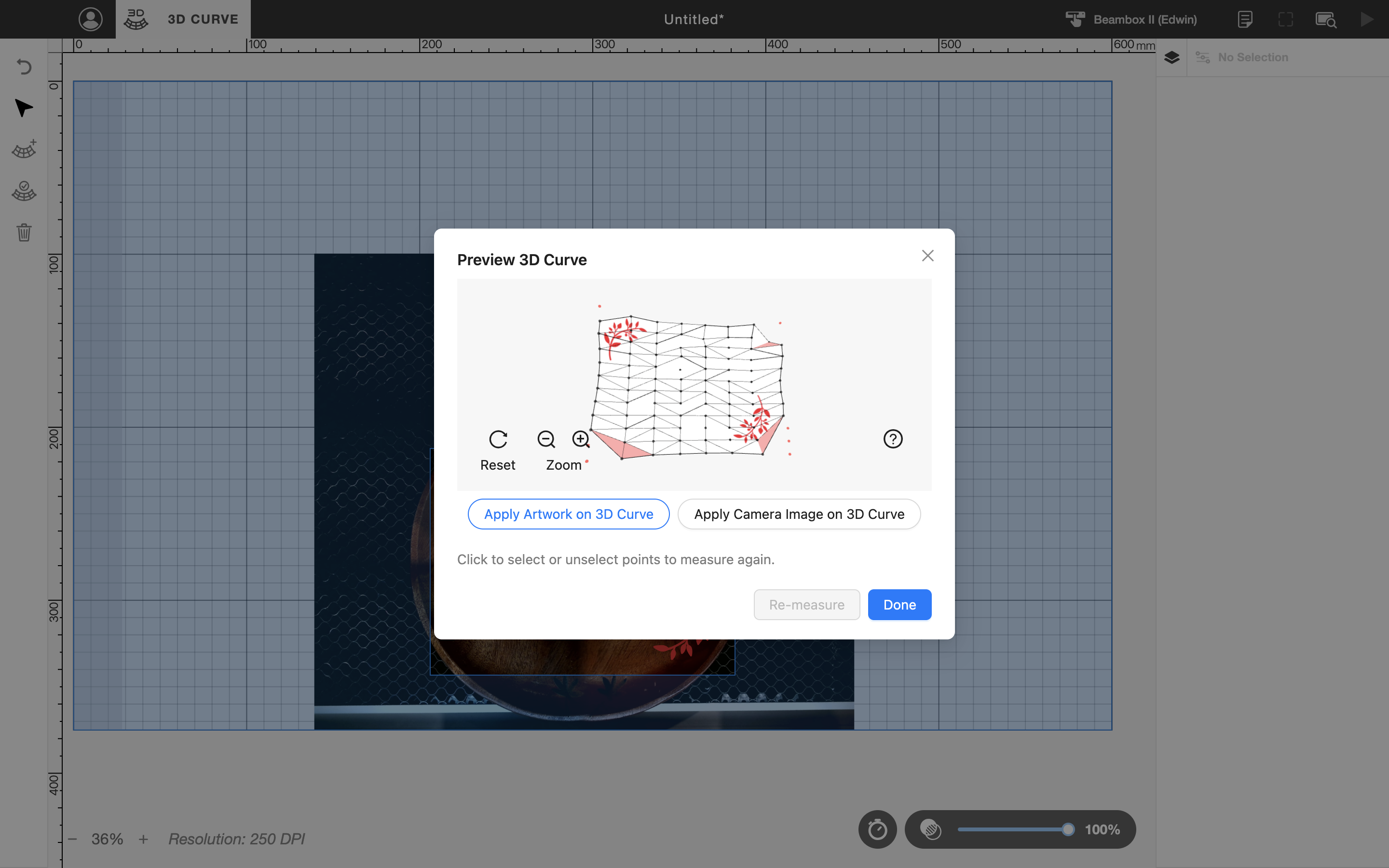

   بعد التركيز، يمكنك النقر على الزر أدناه لإسقاط التصميم الحالي على نموذج السطح الحالي، مما يتيح لك التأكد من موضع التصميم بشكل أوضح.ملاحظة: سيتم تمييز المناطق التي يتجاوز فرق ارتفاعها 45 درجة باللون الأحمر للإشارة إلى أنها تتجاوز الزاوية القصوى القابلة للنقش. يرجى تجنب وضع التصميم في المناطق المميزة باللون الأحمر.

10. إرسال مهمة النقش المنحني

    بعد الضبط وفقًا للمعلمات الموصى بها، قم بإرسال المهمة لبدء عملية النقش المنحني.
