بيمبوكس II - ملحق النقش المستمر (إعداد الأجهزة)
الوصف
تم تصميم وظيفة النقش المستمر لنقش الأجسام الطويلة التي تتجاوز منطقة العمل. تتيح هذه الوظيفة للمستخدمين تقسيم ملفات التصميم الكبيرة تلقائيًا إلى مناطق عمل متعددة، مما يسهل عملية النقش على أقسام.
قيود الاستخدام
نظرًا لقيود حجم فتحة الإدخال في بيمبوكس II، فإن عرض قطعة العمل المقبول عادةً هو 350mm، في حين أن الطول غير محدود.
الخطوة 1 - تفعيل وضع النقش المستمر

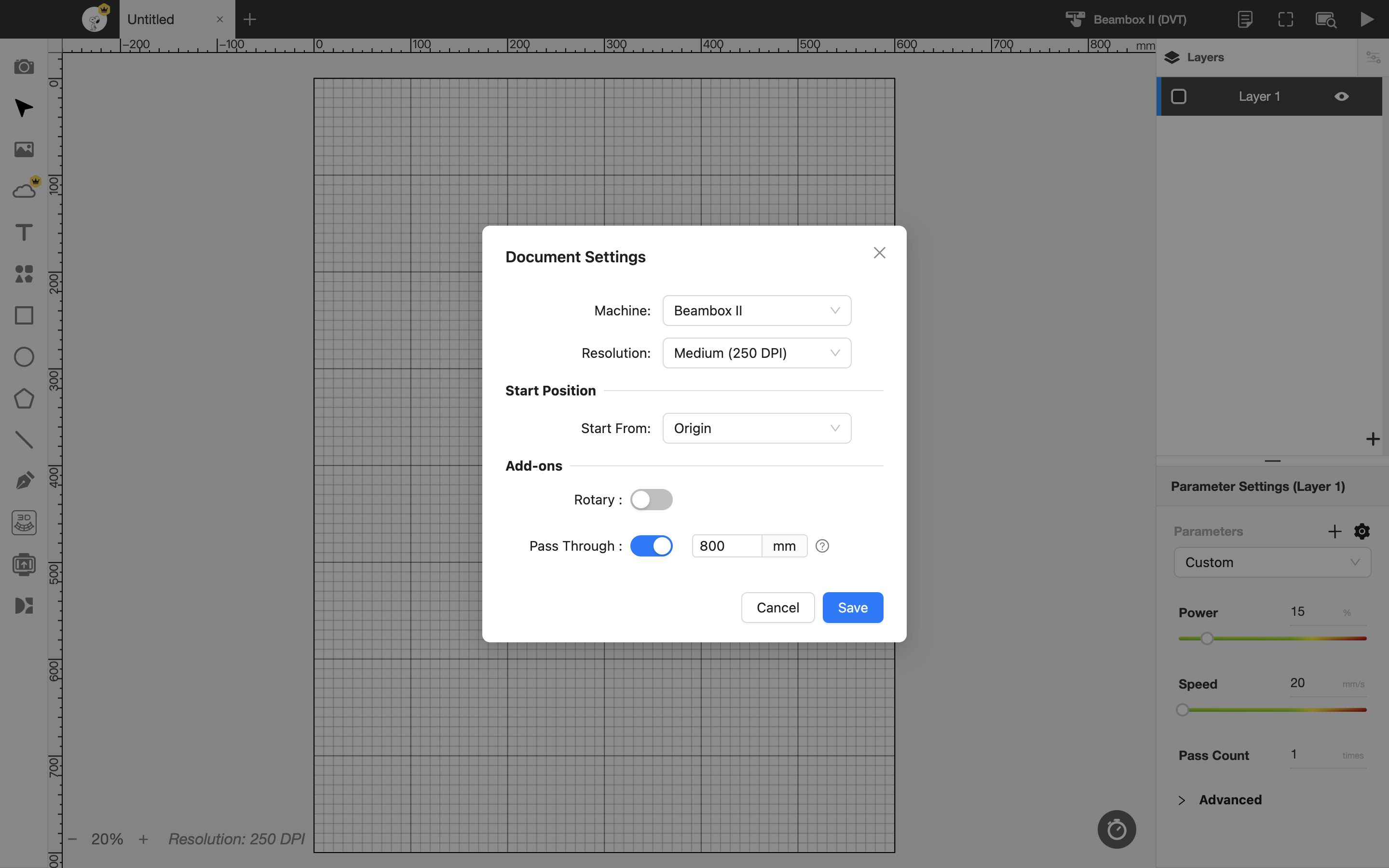

في إعدادات المستند، قم بتفعيل خيار النقش المستمر وأدخل منطقة العمل المطلوبة.
الخطوة 2 - استيراد الكائنات
قم باستيراد كائن ((مثل إطار مستطيل)) واضبط حجمه وموضعه.

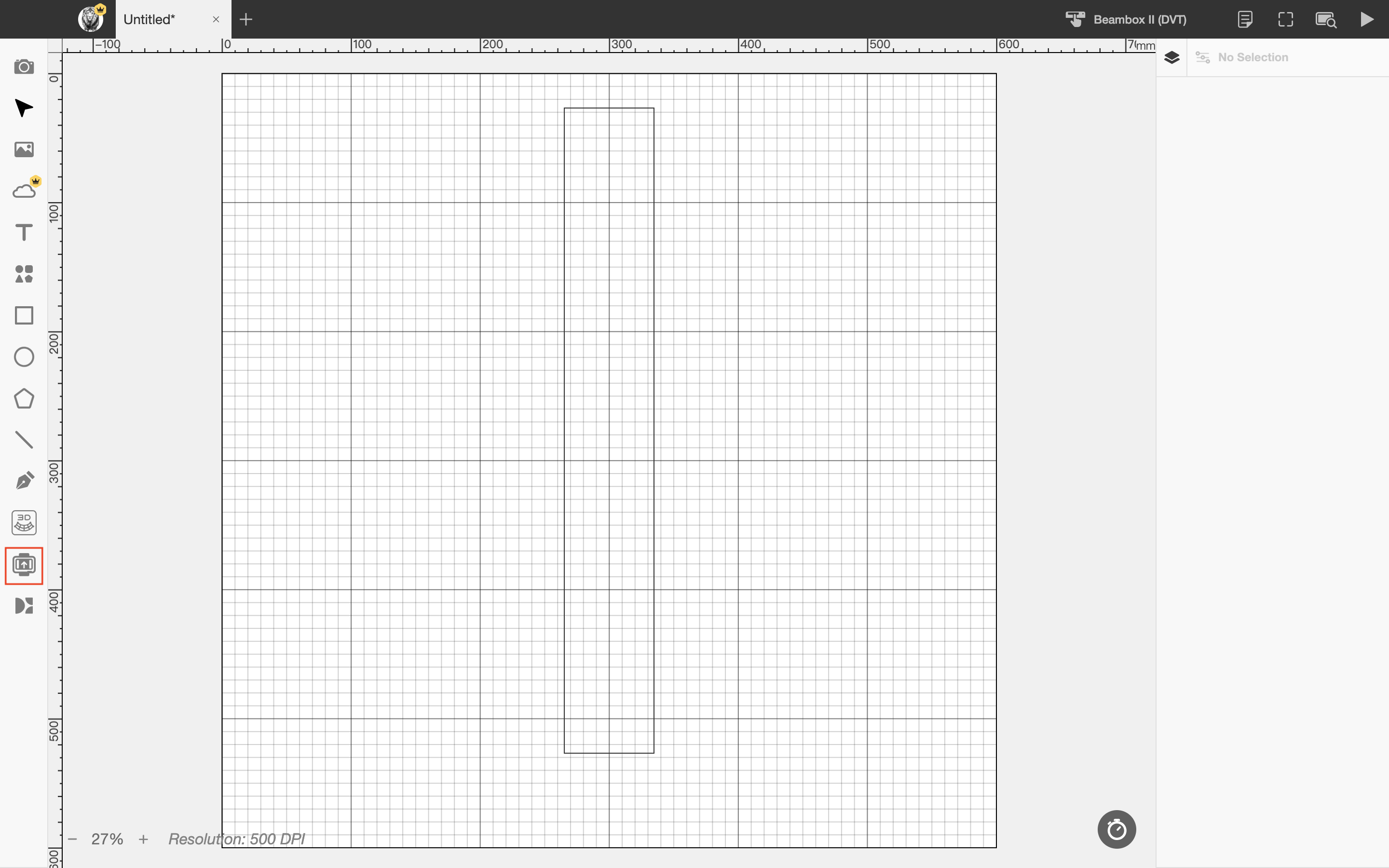

انقر على أيقونة النقش المستمر في الشريط الجانبي الأيسر للدخول إلى وضع النقش المستمر.
الخطوة 3 - إعداد النقش المستمر

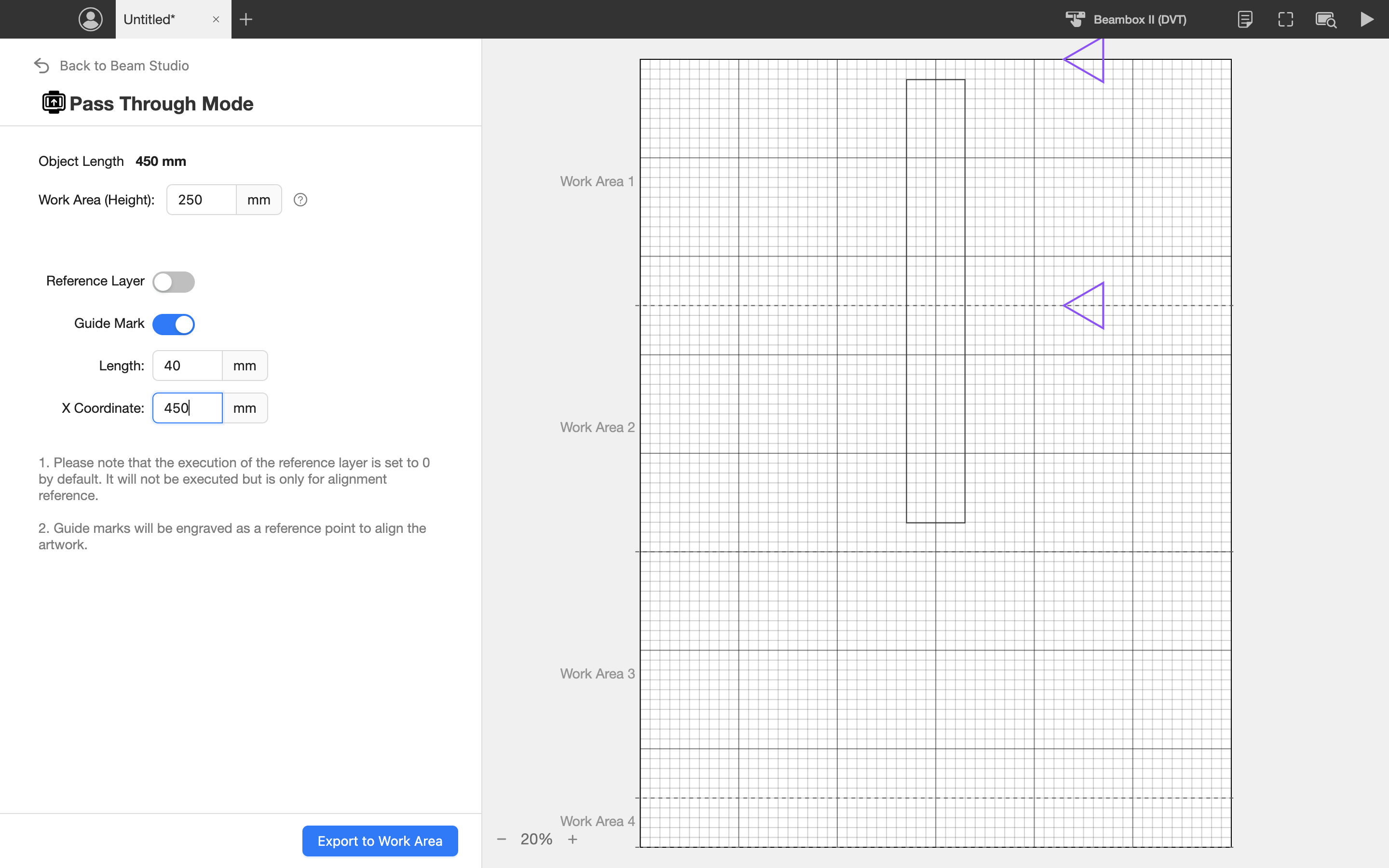

وصف الإعدادات
- طول الكائن: يعرض طول الكائن المحدد، مما يساعدك على تحديد ارتفاع كل منطقة عمل.
- ارتفاع منطقة العمل: يحدد كيفية تقسيم الكائن العابر إلى مناطق عمل متعددة للنقش. يمكنك أيضًا معاينة محتوى النقش لكل قسم في النافذة اليمنى.
- طبقة المرجع: تعمل هذه الطبقة كمرجع للمحاذاة فقط ولن يتم نقشها.
- علامة التوجيه: علامات المحاذاة هي علامتان مثلثتان يجب نقشهما على كل من المادة الرئيسية والمادة المساعدة. عند إعادة ضبط موضع المادة بعد كل قسم نقش، تساعد هذه العلامات المثلثية في ضمان المحاذاة الدقيقة.
مثال على الشكل التالي: طول الكائن 450 مم. إذا تم ضبط ارتفاع كل منطقة عمل على 250 مم، فسيتم تقسيم الكائن إلى قسمين.
تشير الخطوط المتقطعة إلى نقاط التقسيم لكل منطقة عمل.
يُنصح عمومًا بتقليل عدد التقسيمات لتجنب أخطاء المحاذاة المحتملة عند نقاط الاتصال، مما قد يؤدي إلى عدم تطابق ملف التصميم.
قم بتصدير ملف التصميم بعد الانتهاء من الإعداد.
الخطوة 4 - النقش العابر
إذا كنت تستخدم علامات التوجيه، فستحتاج إلى تحضير مواد مساعدة.
الخطوة 4.1 - التحضير للنقش

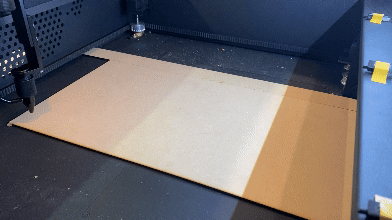

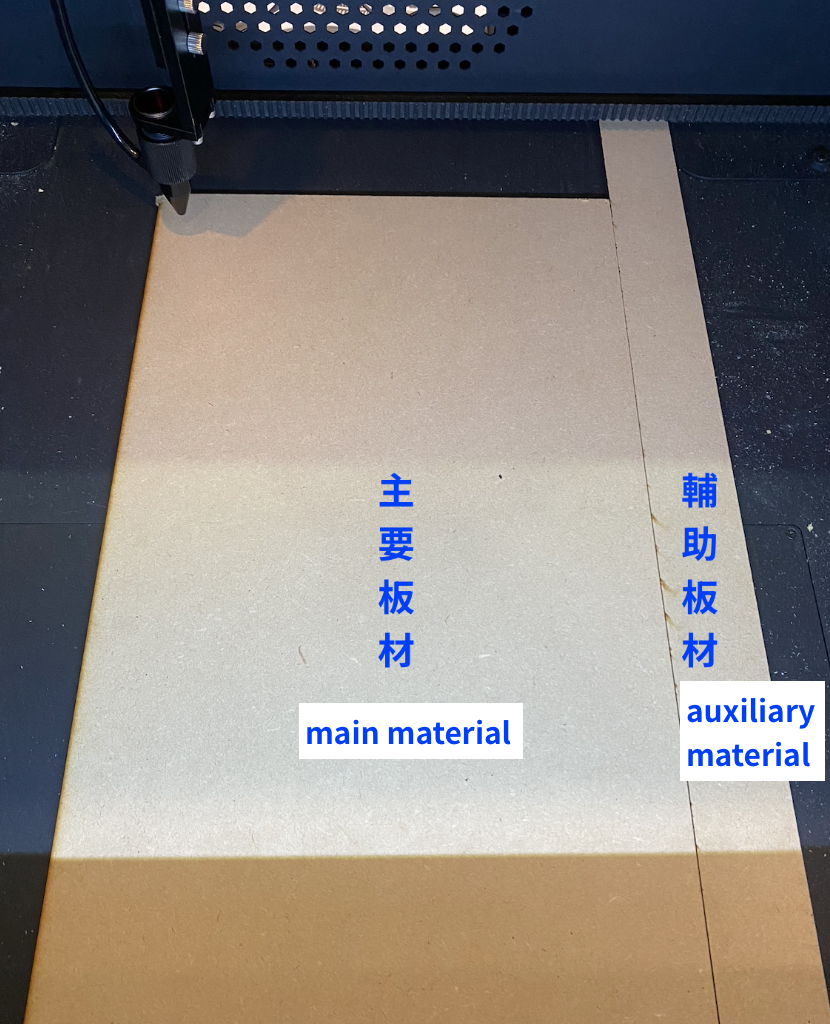

ثبّت المادة المساعدة بجانب المادة الرئيسية.
ابدأ النقش الحالي وحرك رأس الليزر إلى الزاوية العلوية اليسرى من مادة النقش.

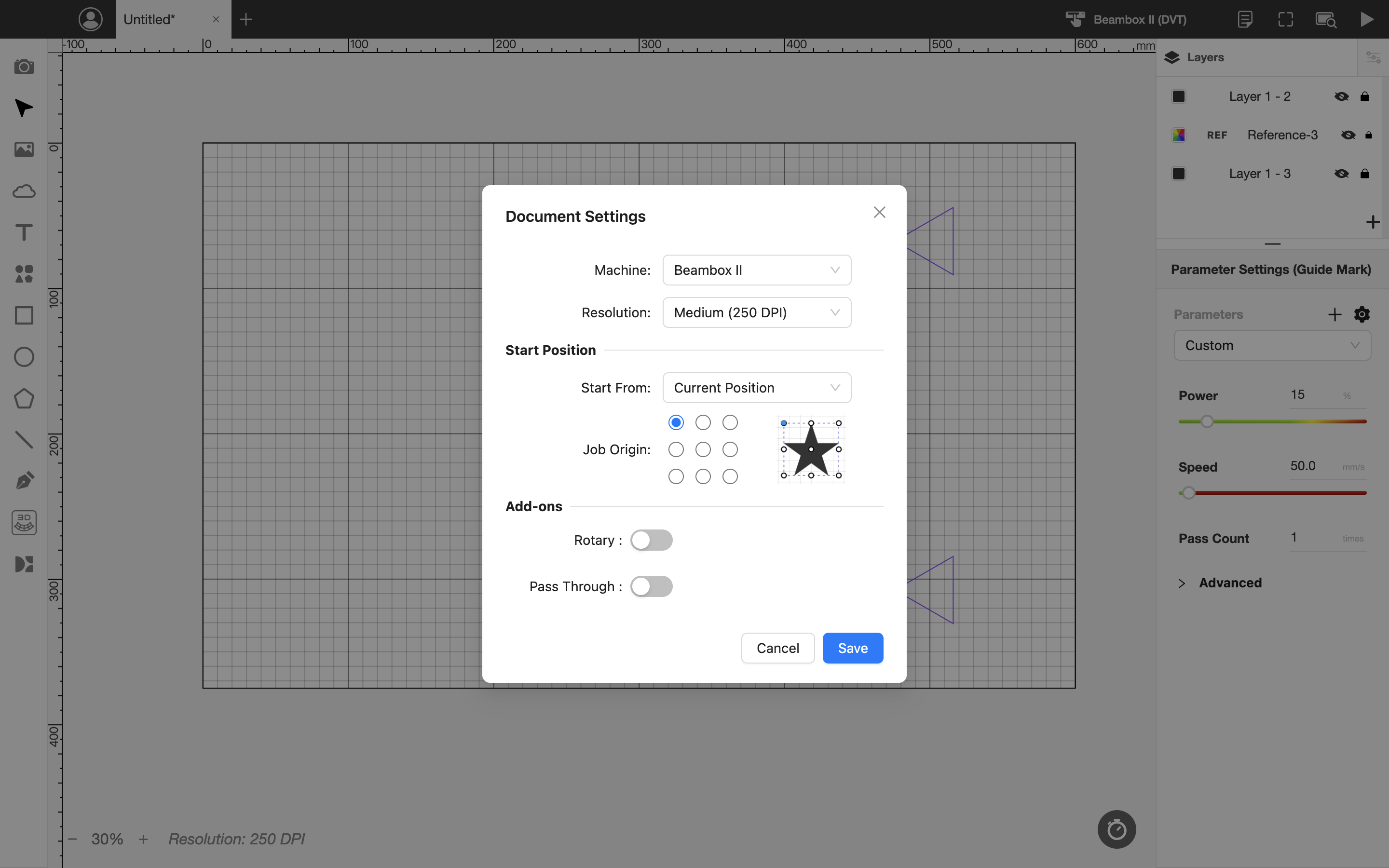

ابدأ النقش من الموضع الحالي واضبط نقطة البداية على الزاوية العلوية اليسرى.
(يمكنك أيضًا استخدام موضع الأصل، ولكن لاحظ أنه يجب وضع أنبوب الليزر على الجانب الأيمن لتجنب فشل العودة إلى الموضع الأصلي.)
استخدم معاينة الإطار لتأكيد موضع النقش للقسم الأول من ملف التصميم.
ملاحظة: عند استخدام الإطار، تأكد من إيقاف تشغيل طبقة المرجع.
استخدم الإطار لتأكيد موضع علامات التوجيه، وتأكد من أنها تتقاطع بين المادة الرئيسية والمادة المساعدة.

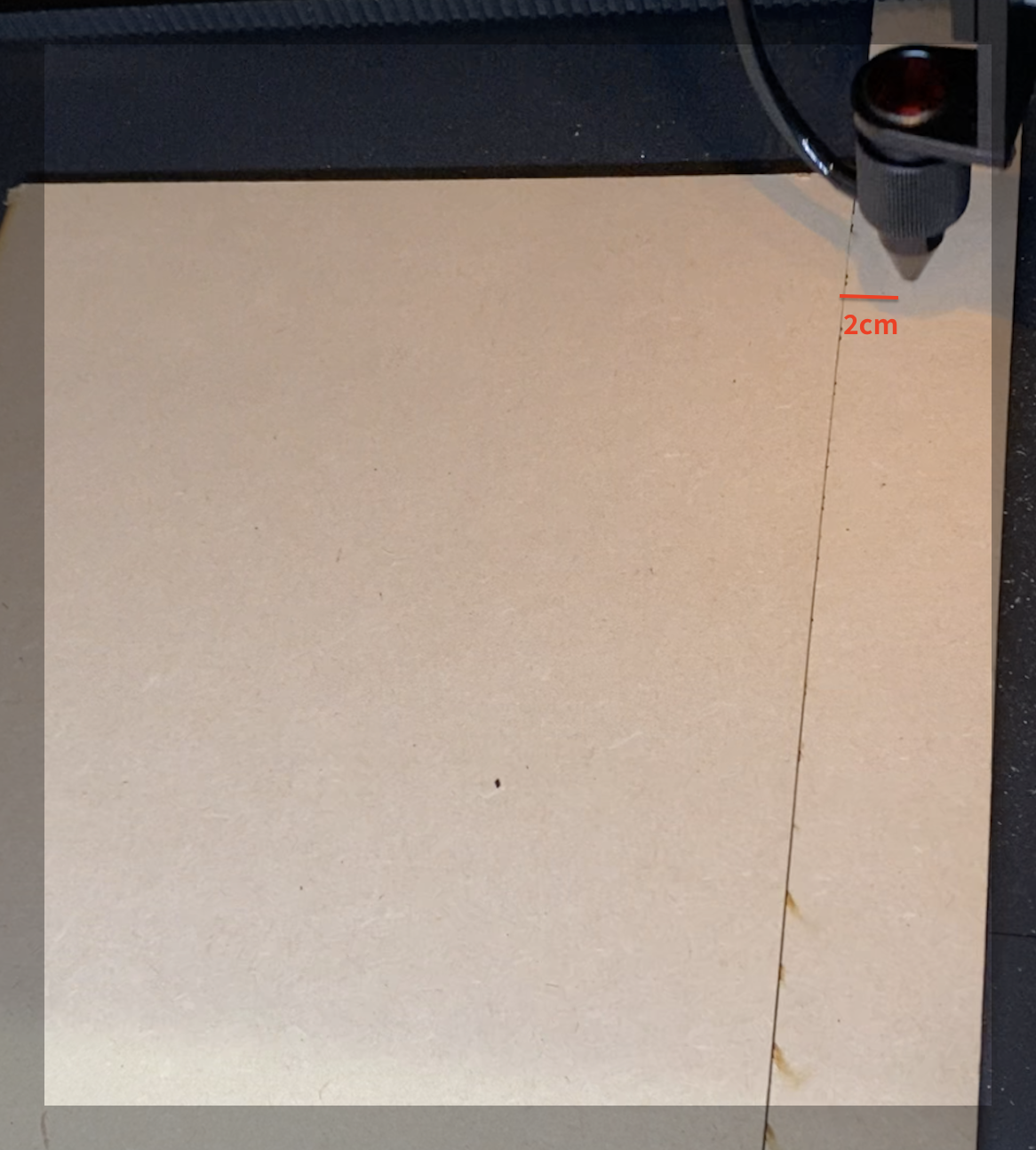

(على سبيل المثال، مع ضبط علامة التوجيه على المسافة الافتراضية 4 سم، تأكد من أن رأس الليزر سيمتد تقريبًا حوالي 2 سم خارج المادة المساعدة أثناء عملية التأطير.)
الخطوة 4.2 - نقش القسم الأول

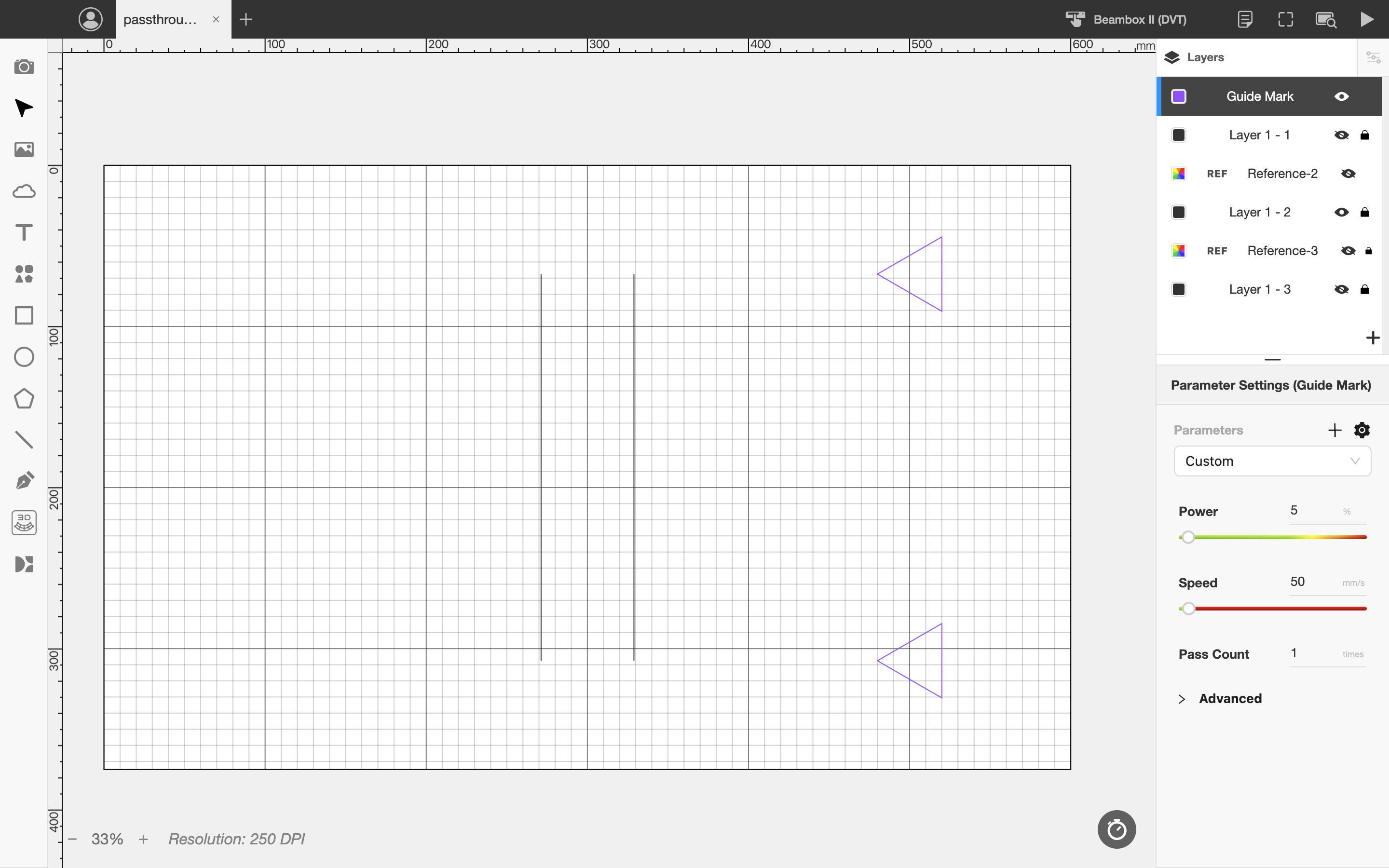

عند تصدير الملف، يتم تفعيل القسم الأول من العمل وعلامات المرجع فقط بشكل افتراضي. بعد ضبط المعايير، يمكنك البدء مباشرة في نقش منطقة العمل الأولى.

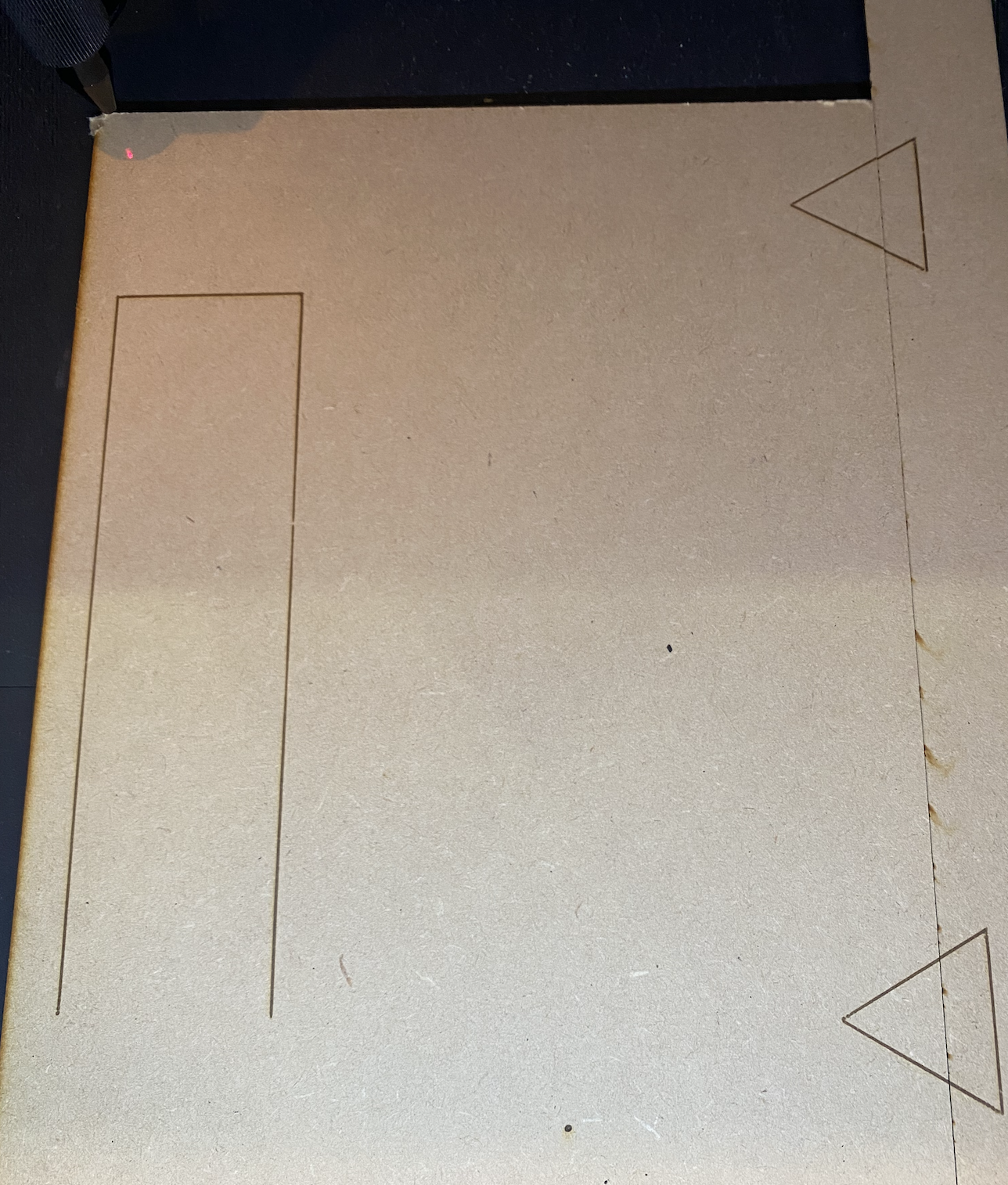

بعد اكتمال النقش، ينبغي أن تظهر علامات التوجيه جزئيًا على المادة المساعدة.
الخطوة 4.3 - نقش القسم الثاني
أغلق طبقة القسم الأول وافتح طبقة القسم الثاني.

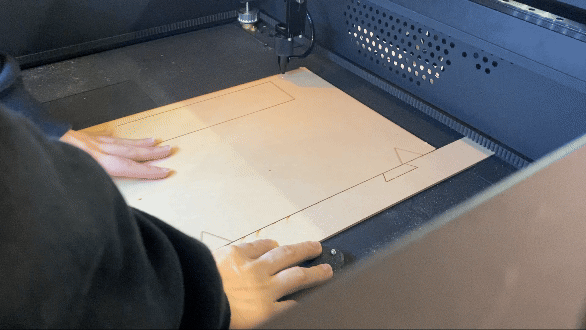

انقل المادة الرئيسية وقم بمحاذاة علامات التوجيه السفلية على المادة الرئيسية مع العلامات العلوية على المادة المساعدة قبل المتابعة في عملية النقش.
