وصف
سترشدك هذه المقالة خلال عملية بدء مهمة النقش باستخدام FLUX Chuck Rotary.
ومع ذلك، نوصي بشدة بقراءة دليل FLUX Chuck قبل إجراء أول عملية نقش.
الخطوة 1
يُرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران في HEXA.
|
إصدار Beam Studio 2.4.2 أو أحدث (دليل) |

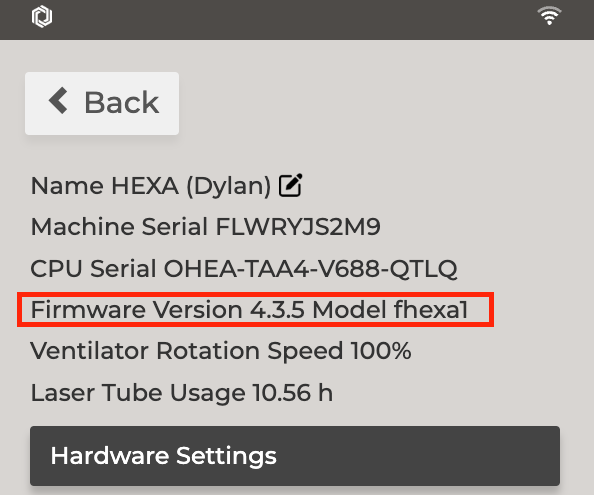

إصدار البرنامج الثابت 4.3.5 أو أحدث. (دليل) |
|
|
|
الخطوة 2

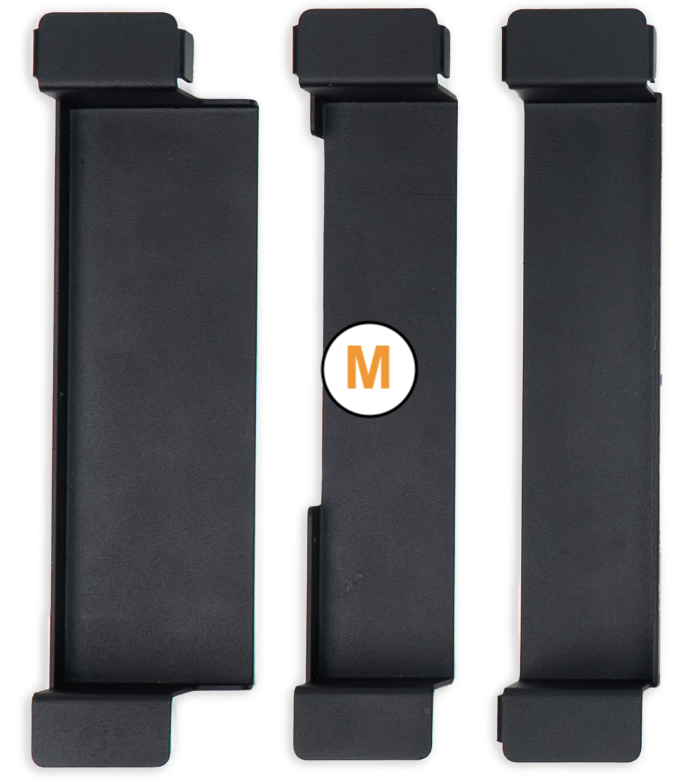

قم بتركيب حوامل HEXA الدوارة.
|
الخطوات:
فيديو: |
الخطوة 3

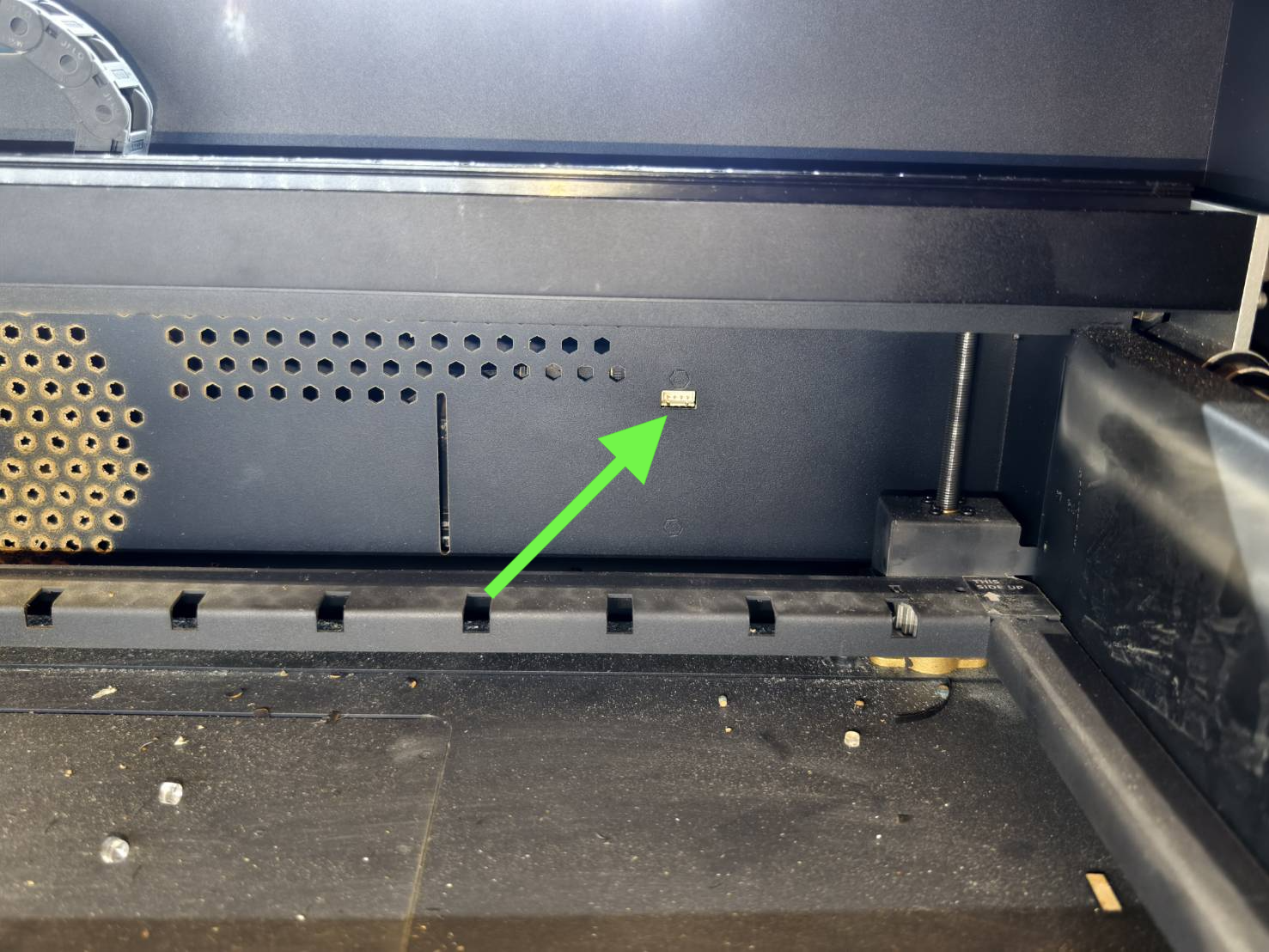

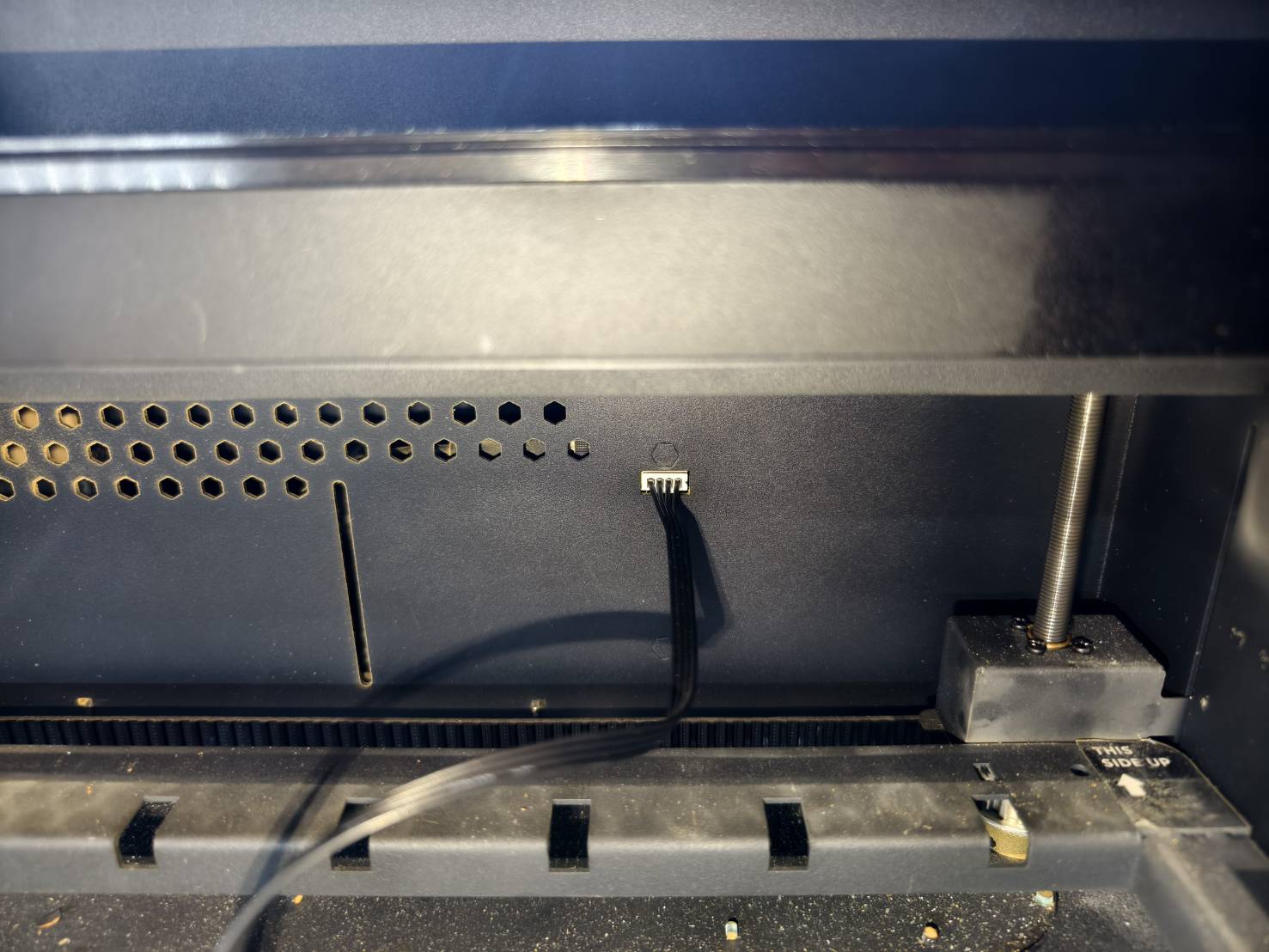

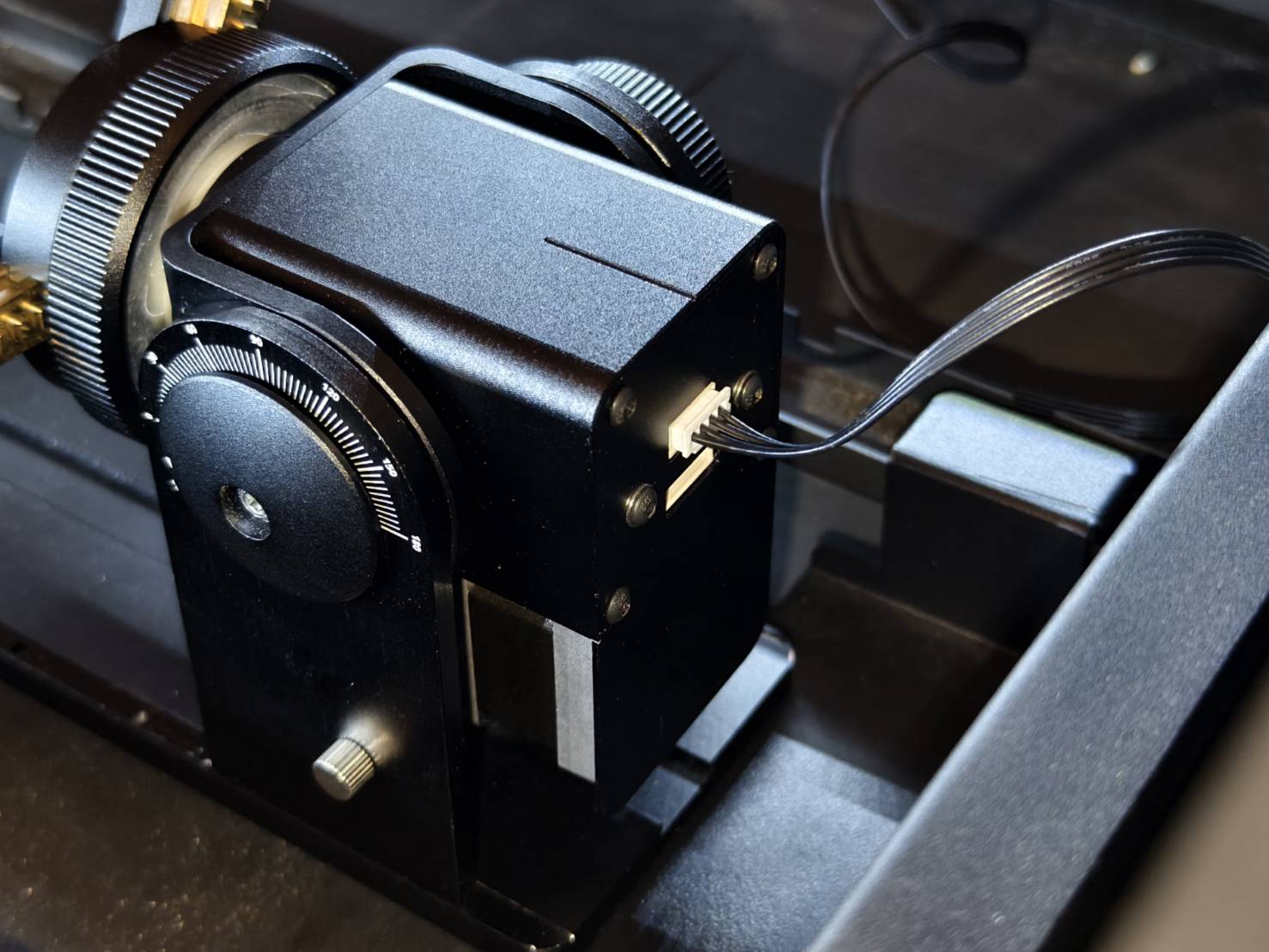

ابحث عن كابل التوصيل في الصندوق وأدخله في الجانب الخلفي الأيمن من الجهاز.
الخطوة 4
ثبّت الفكوك على الوحدة الدوارة وفقًا للمادة التي ستستخدمها.
يرجى الرجوع إلى الدليل للاطلاع على تعليمات تثبيت الفكوك.
دليل الوحدة الدوارة FLUX Chuck
(*يُنصح باستخدام مواد غير مهمة لأغراض التدريب والاختبار في المرة الأولى.)
الخطوة 5

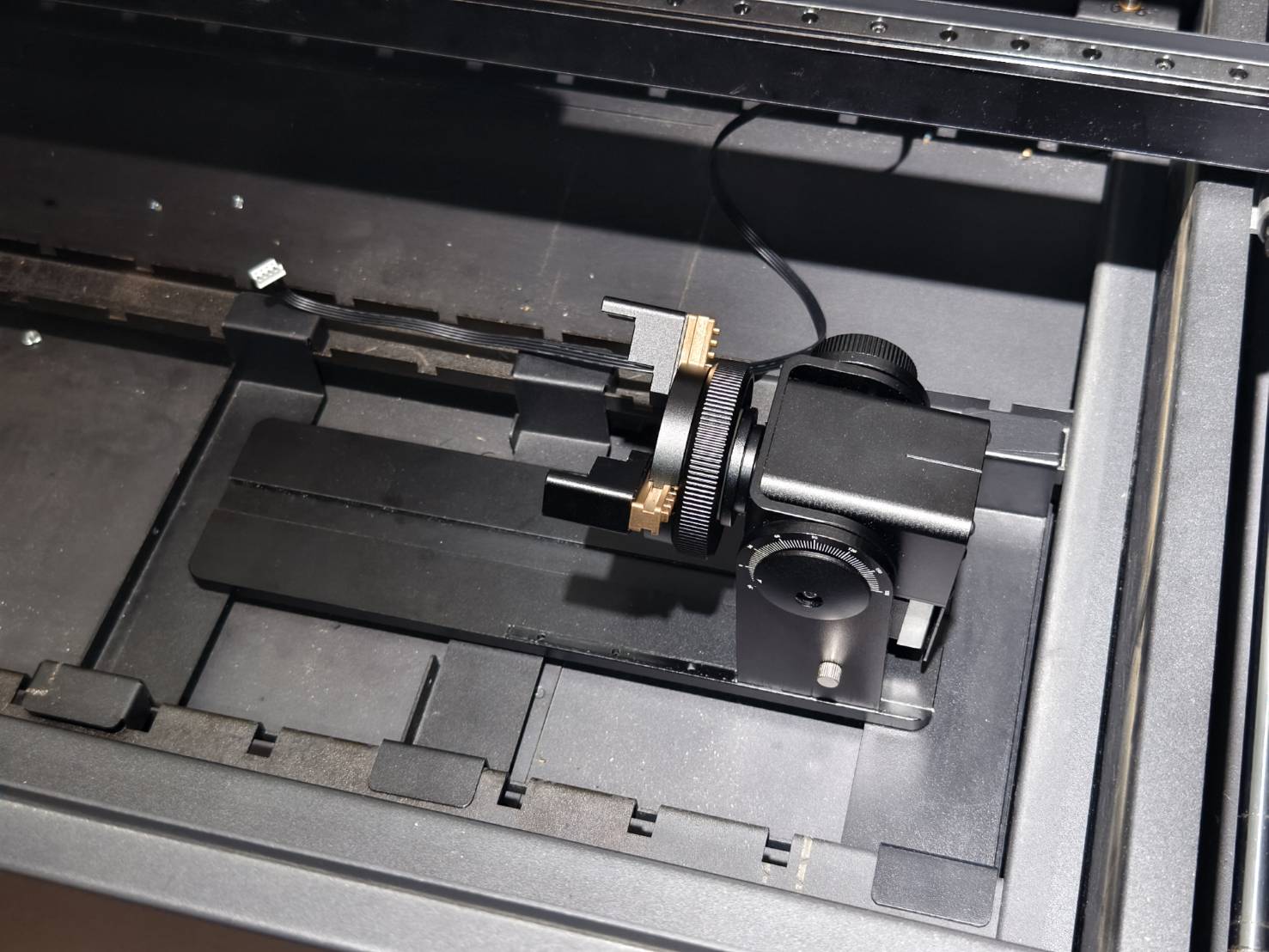

ضع الوحدة الدوارة Chuck مع الفكوك المثبتة على الحوامل وأدخل الكابل في الجهاز.
الخطوة 6

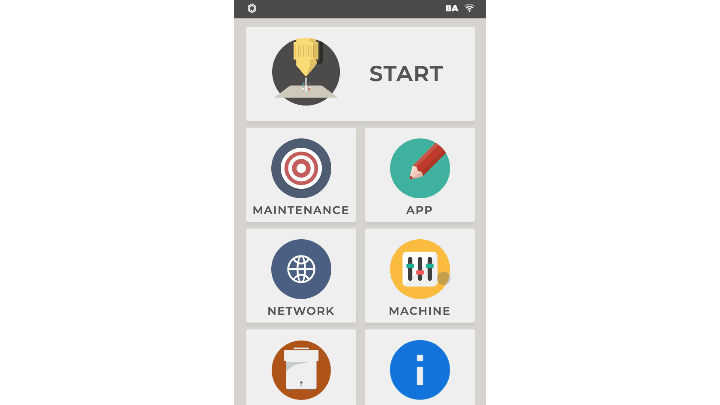

شغّل الجهاز وانتقل إلى "إعدادات الأجهزة" لاختيار إصدار الوحدة الدوارة الصحيح.
الجهاز >> إعدادات الأجهزة >> إعدادات الوحدة الدوارة >> Chuck
الخطوة 7
قس قطر المادة أو محيطها وسجّل القياس لاستخدامه لاحقًا.
(يُنصح باستخدام المادة المخصصة للتدريب والاختبار في المرة الأولى.)
إذا كان قطر المادة أقل من 25 ملم (المحيط: 78.5 ملم)، يرجى الانتقال إلى الخطوة 7.1.
الخطوة 7.1

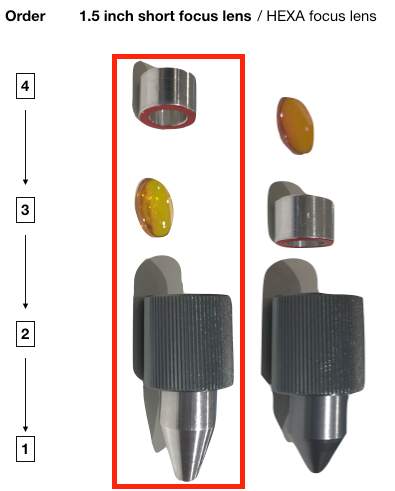

يجب تغيير موضع عدسة التركيز لنقش المواد الأصغر حجماً. (قطر أقل من 25 مم، محيط 78.5 مم)
|
|
|
الخطوة 8

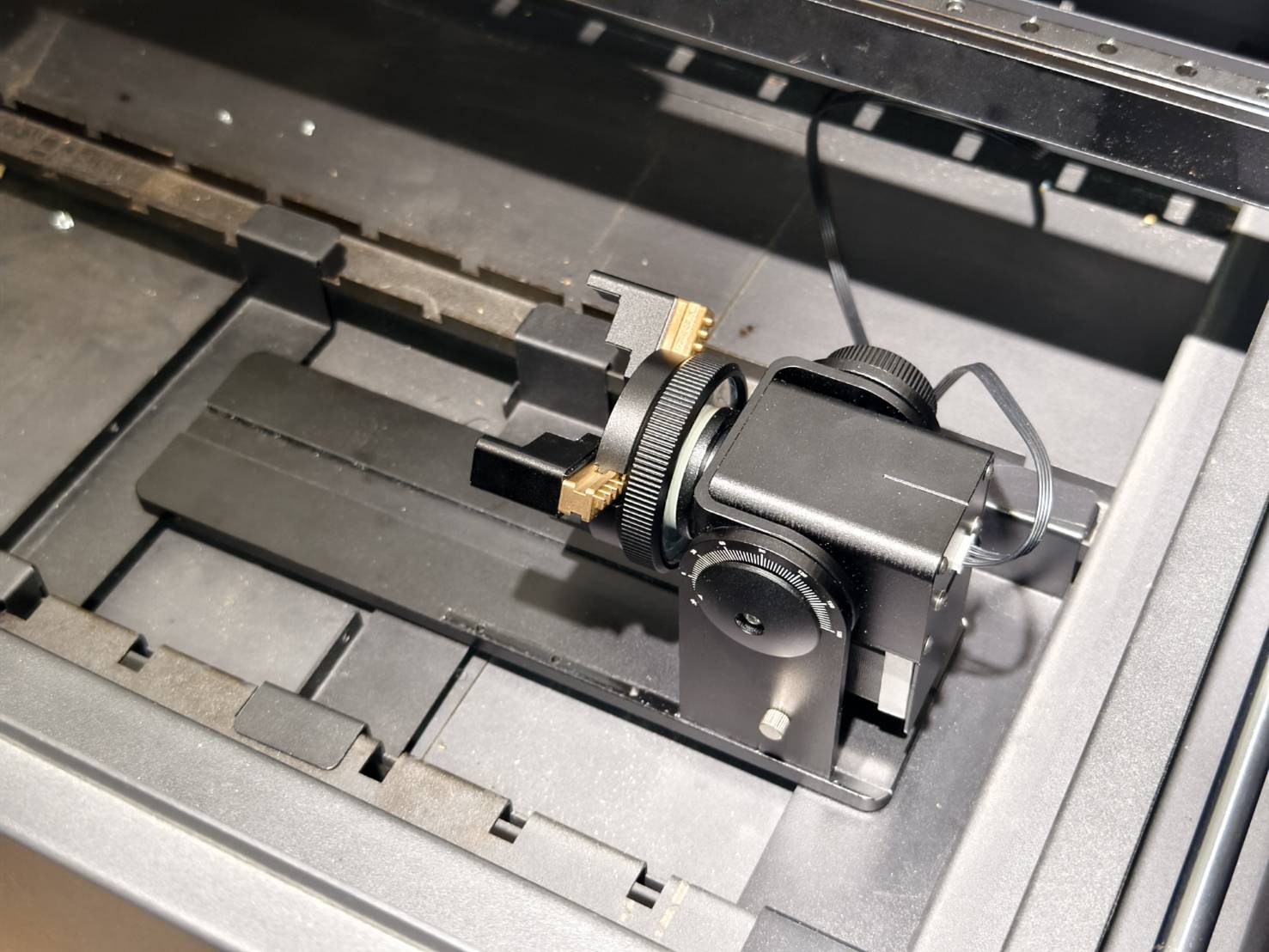

ثبّت المادة باستخدام الوحدة الدوارة وقم بتسويتها.
(يرجى الرجوع إلى دليل Chuck الدوار لتثبيت الأشكال المختلفة.)
الخطوة 9

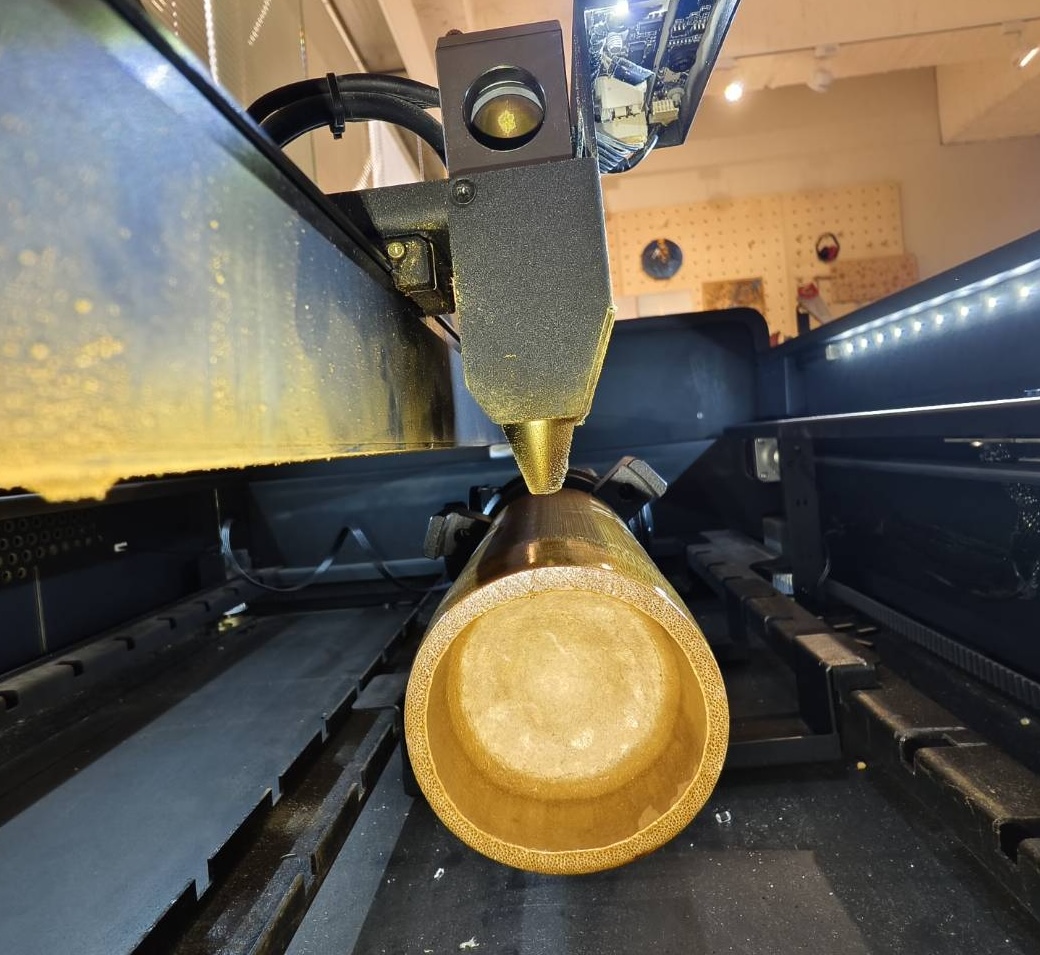

قم بإجراء التركيز التلقائي للمواد التي يزيد قطرها عن 25 ملم (المحيط: 78.5 ملم).
إذا كان قطر المادة أقل من 25 ملم (المحيط: 78.5 ملم)، يرجى الانتقال إلى الخطوة 9.1.
(لن يكون التركيز التلقائي متاحًا للمواد الأصغر حجمًا.)
|
الخطوات:
فيديو:
|
الخطوة 9.1

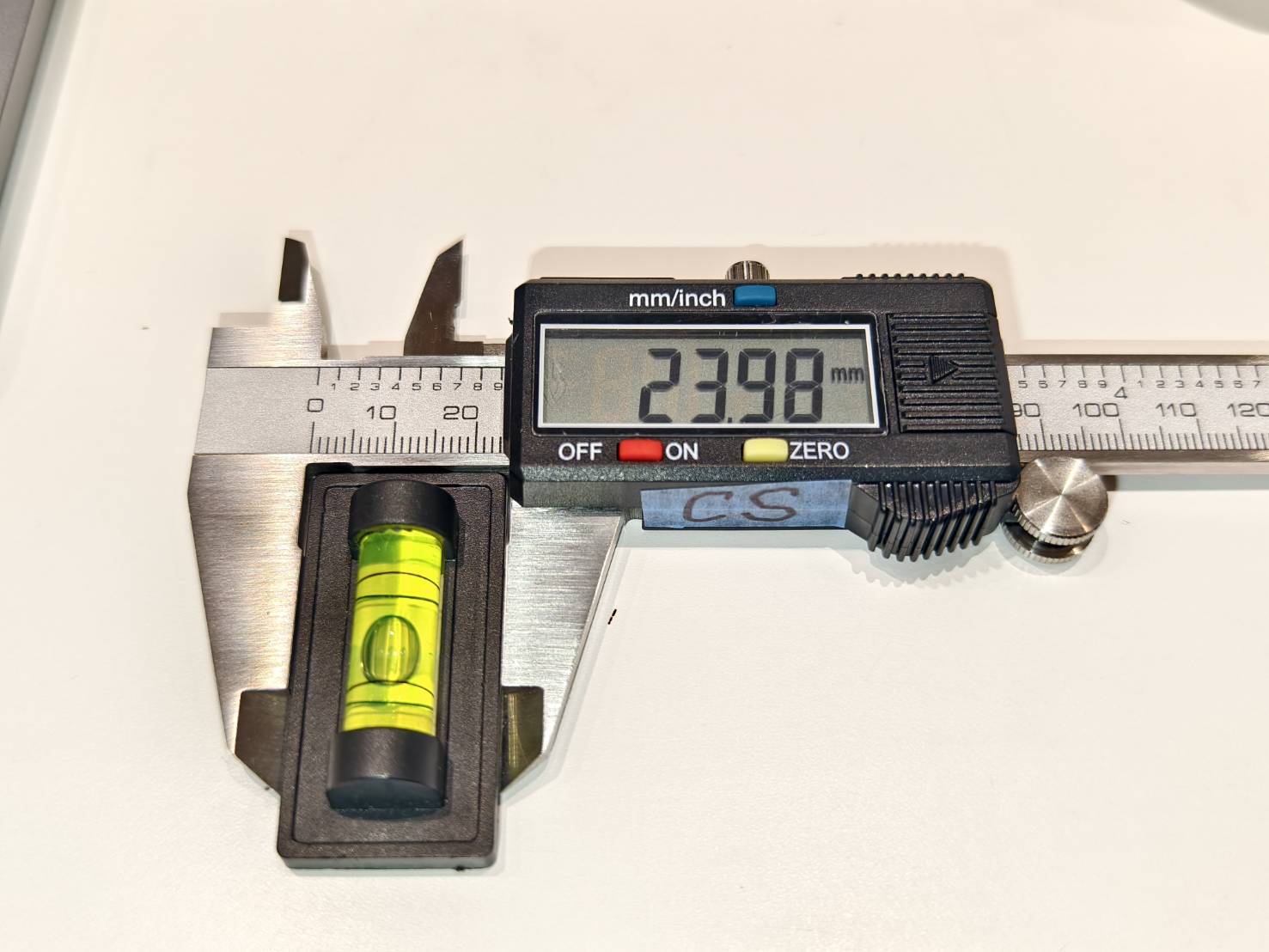

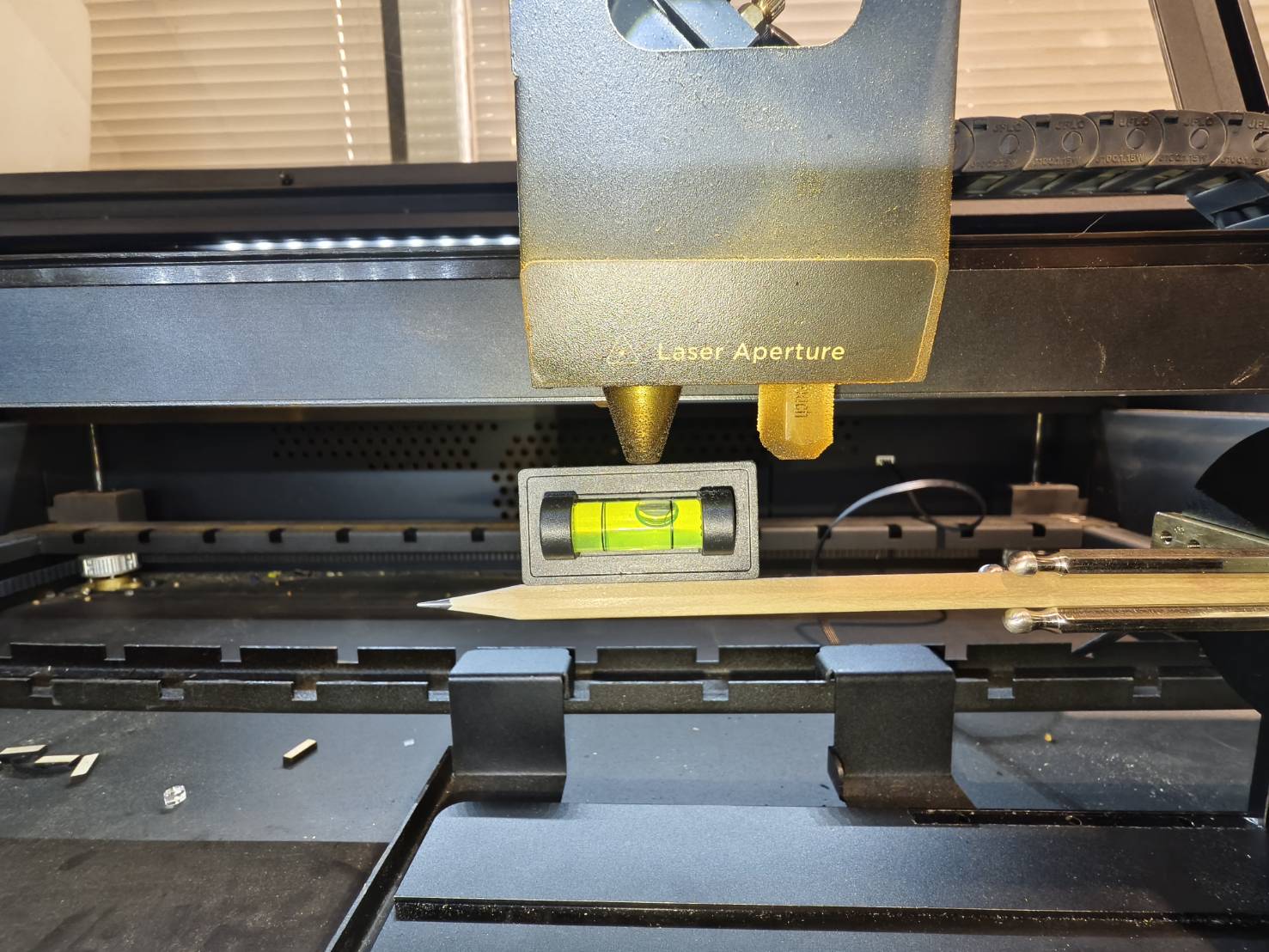

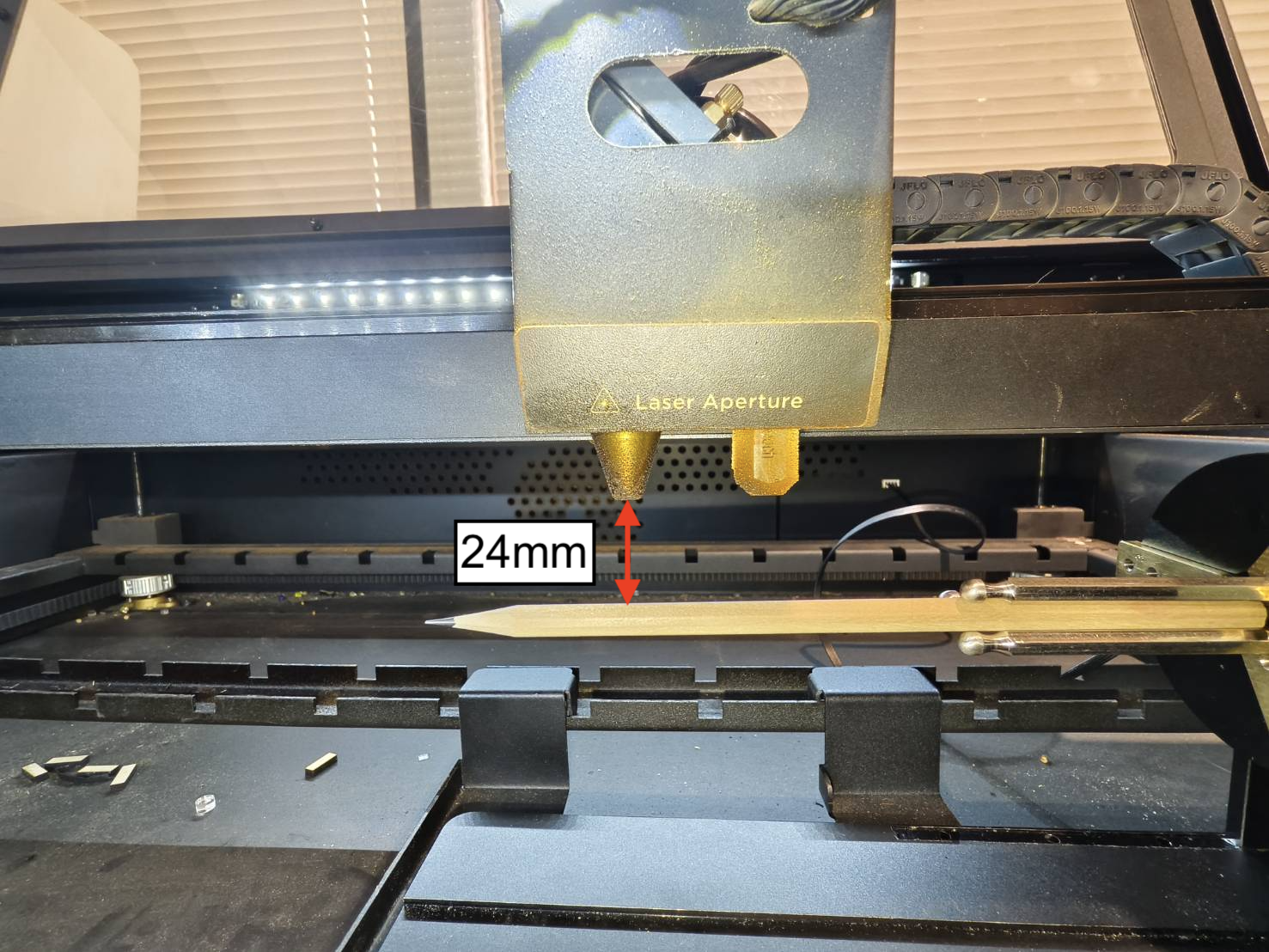

قم بإجراء التركيز اليدوي باستخدام أداة التسوية الصغيرة المرفقة مع الملحق الدوار Chuck.
|
|
|
|
|
|
الخطوة 10
حرك طرف الفوهة إلى مركز المنطقة التي ترغب في نقشها.
الخطوة 11
قم بتشغيل برنامج Beam Studio.
الخطوة 12

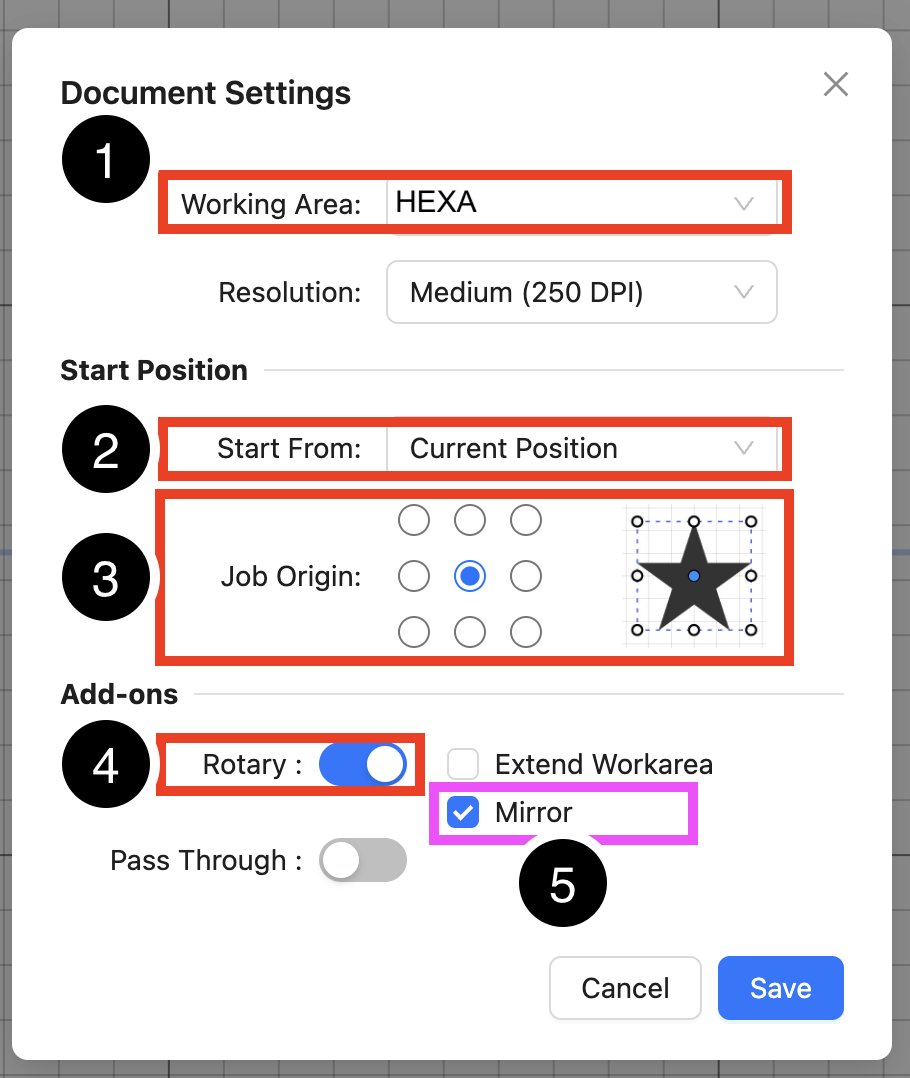

انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات التالية:
|
|
الوضع الافتراضي (السطح العلوي مستوٍ.) |
الوضع المقلوب |
الخطوة 13
انتقل إلى "إعداد الدوران" وقم بإجراء التغييرات.
|
|
الوضع الافتراضي (السطح العلوي مستوٍ.) |
الوضع المقلوب |
الخطوة 14
قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
اعتمادًا على تصميمك، سيتم عادةً تدويره 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 15
بعد إعداد التصميم، انقل مركزه إلى الخط الأزرق.
الخطوة 16
استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
الخطوة 17

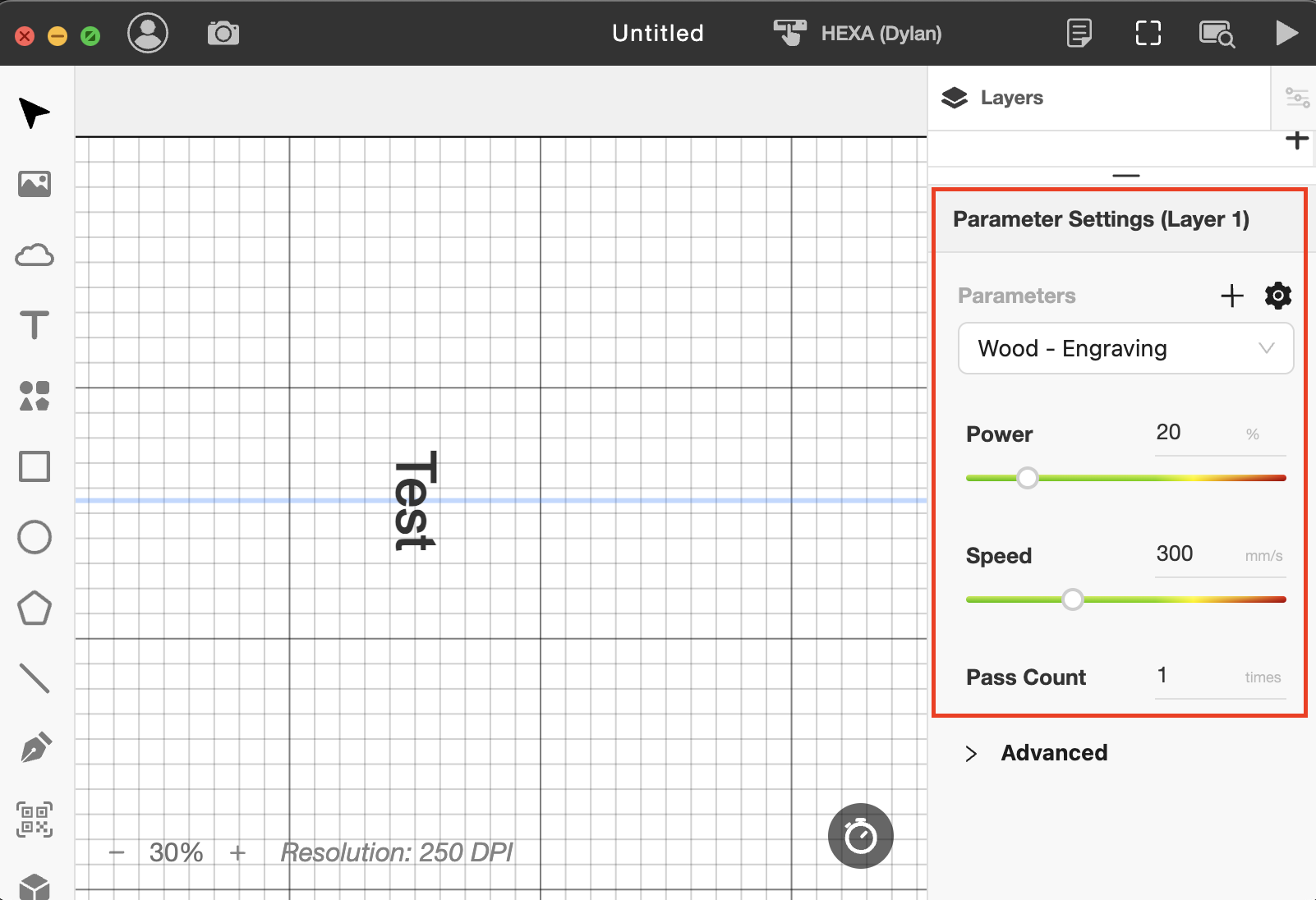

بمجرد تأكيد موضع النقش، اضبط معلمات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 18

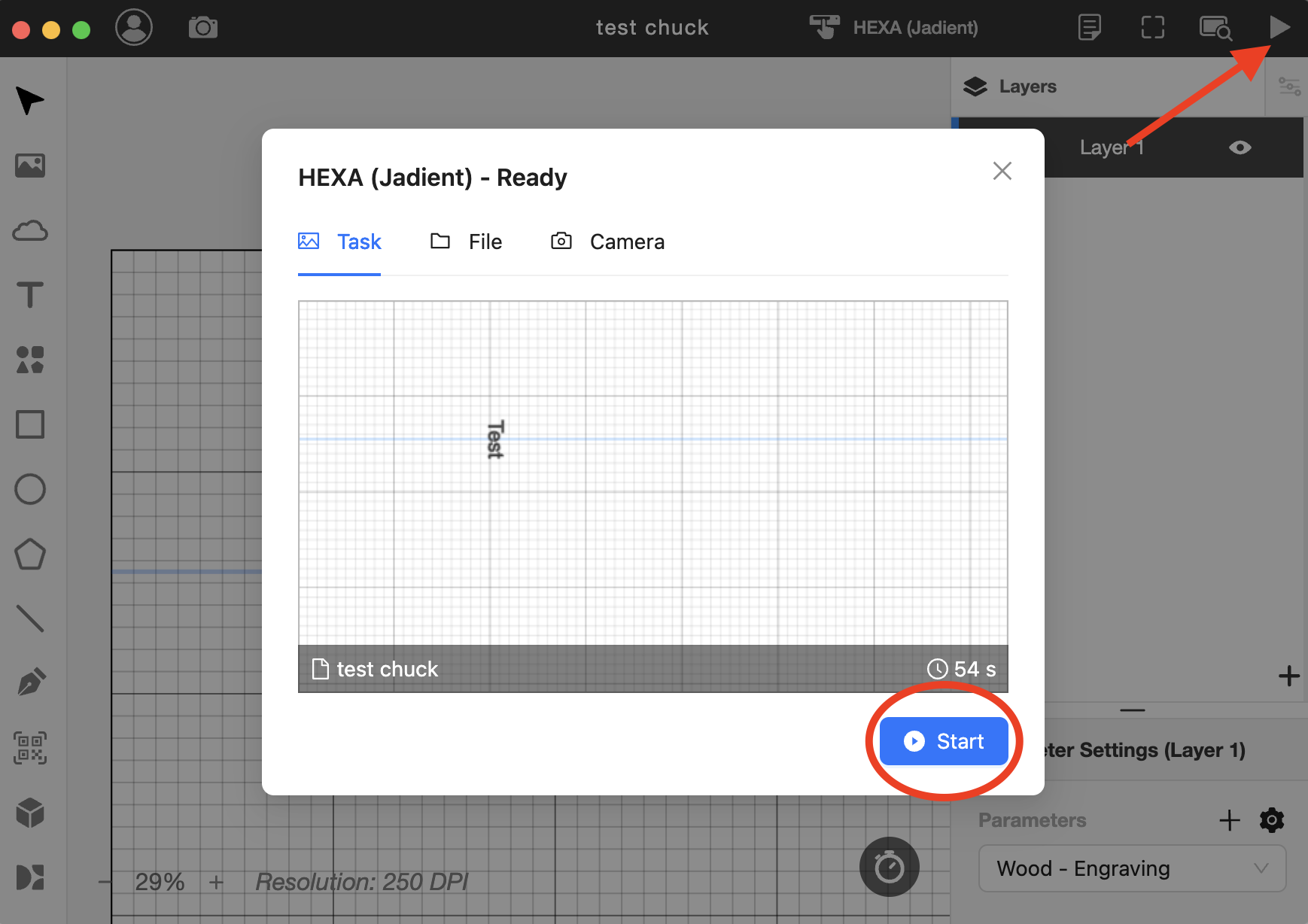

أغلق الباب وابدأ المهمة.
الخطوة 19

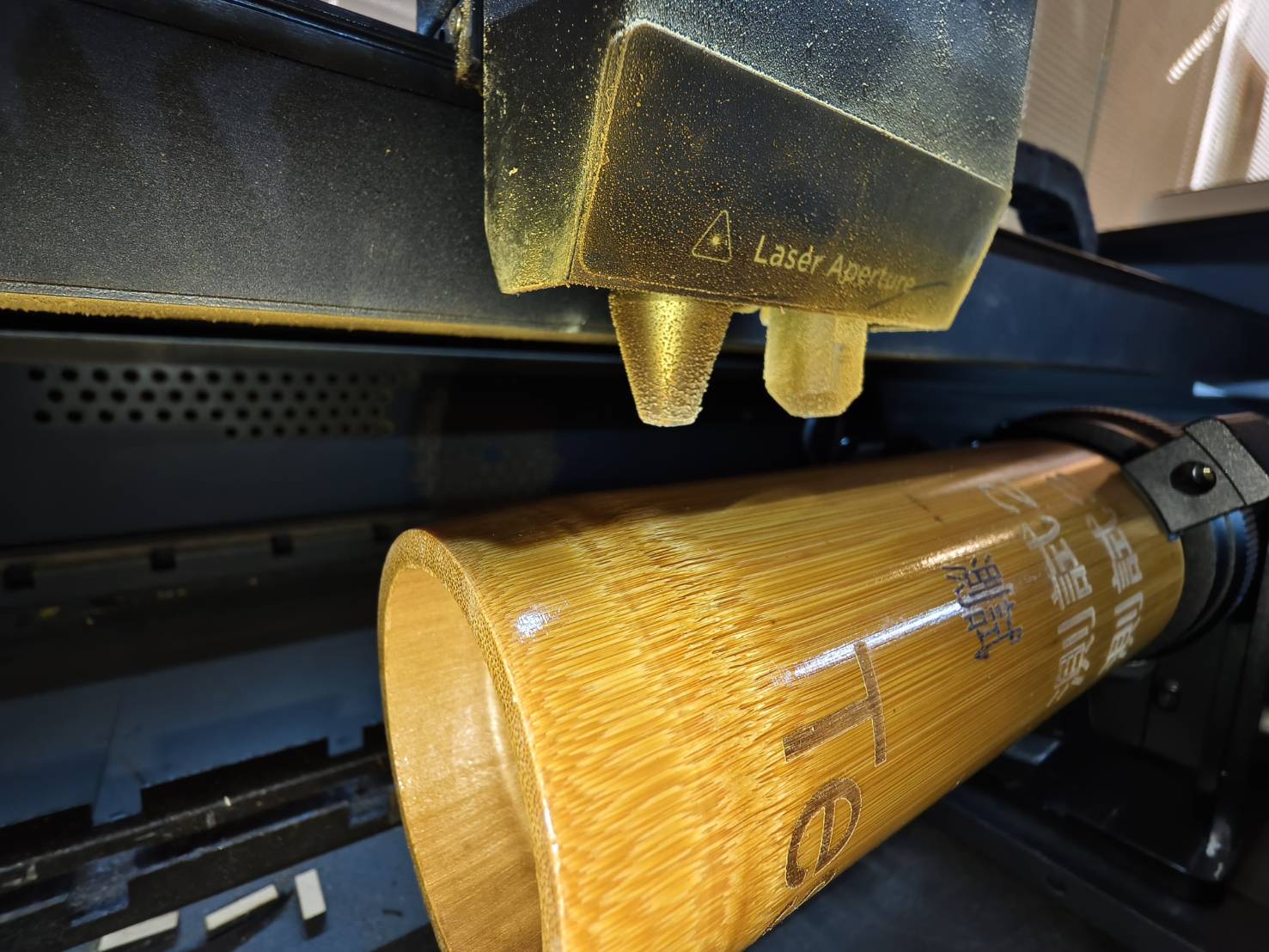

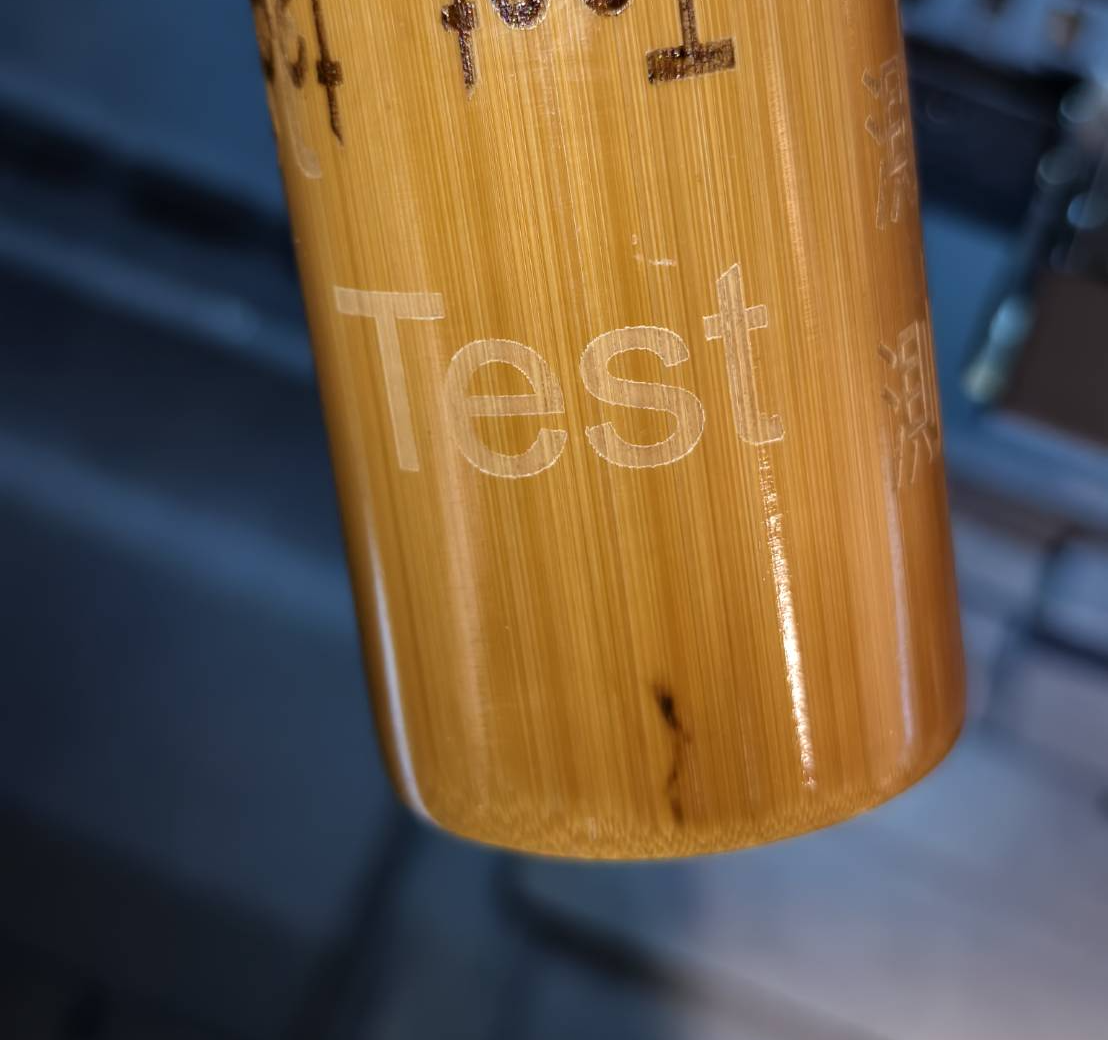

تحقق من النتيجة.
#END
