الوصف
يمكن أن يكون سبب فشل إخراج الليزر معقدًا. قد يكون ذلك بسبب تدهور أنبوب الليزر، أو عطل في وحدة تغذية الليزر (Laser PSU)، أو فشل في النظام، وما إلى ذلك.
يرجى اتباع الخطوات التالية لاستكشاف المشكلة وإصلاحها.
الأسباب المحتملة
|
الأدوات
|
الخطوة 1
يرجى مشاهدة الفيديو أدناه وتحديد ما إذا كانت الأعراض مشابهة لجهازك.
(إذا لم يكن هناك إخراج ليزر عندما تكون الآلة قيد التشغيل وتُصدر صوتًا عاليًا يشبه التكسير،
فهذا يشير إلى أن الأنبوب قد تعطل.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
الخطوة 1.1
يرجى التحقق مما إذا كان استخدامك مشابهًا للحالات التالية.
-
لا يوجد إخراج ليزر عند مستويات طاقة منخفضة تبلغ حوالي 10٪.
-
إخراج الليزر قوي جدًا عند مستويات طاقة منخفضة. (نتيجة النقش داكنة جدًا أو تتحول إلى قطع، إلخ.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
الخطوة 2
تأكد من صحة إعدادات مستوى الطاقة والسرعة في البرنامج.
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
الخطوة 2.1
ضاعف إعدادات معدل الطاقة، ابدأ المهمة، وتحقق مما إذا كان الليزر يُصدر شعاعًا.
(على سبيل المثال، إذا كان معدل الطاقة الأصلي 15٪، ارفعه إلى 30٪ وابدأ المهمة.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
الخطوة 3
أوقف تشغيل الجهاز.
افتح الغطاء الخلفي وضع شريطًا لاصقًا مزدوج الطبقات جديدًا على المرآة الأولى.
بعد وضع الشريط، يرجى الانتقال إلى الخطوة 3.1.
- استخدم مفك البراغي لفك البراغي في الجزء الخلفي من الجهاز، ثم يمكن فتح الغطاء الخلفي بعد ذلك.
- ضع الشريط على مُصدر الضوء الأحمر بحيث يكون بزاوية 90 درجة مقابل الشعاع.
- أغلق الغطاء الخلفي.
الخطوة 3.1
قم بإجراء 5 نبضات وتحقق مما إذا كان الشريط يحتوي على علامة حرق عليه.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
أ. قم بتشغيل الجهاز.
ب. أغلق الغطاء.
ج. ادخل وضع الصيانة وانتظر حتى تكتمل عملية العودة إلى الموضع الأصلي.
(تأكد من إغلاق أيقونات الباب والغطاء الخلفي والسفلي، وإلا فلن تتمكن من إجراء نبضة.)
د. ابحث عن زر النبض.
هـ. ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا.
و. افحص الشريط
⚠︎ يرجى دائمًا إجراء النبضات عندما يكون غطاء الباب مغلقًا.
أمثلة لنتائج الشريط
مثال جيد - دائري وقوي |
مثال سيئ - |
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
|
الخطوة 3.2
- استخدم شريطًا جديدًا على باعث الضوء الأحمر، كما هو موضح في الخطوة 3.
-
يرجى ضبط مستوى الطاقة على 0٪ لأغراض السلامة لضمان عدم وجود نبضات أثناء الاختبار.
- مستشعر الباب مدمج في أضواء LED الخاصة بالهيكل. يرجى مشاهدة الفيديو أدناه للعثور عليه.
(تم تصوير هذا باستخدام HEXA، ولكن بنيته مماثلة لـ Beambox 2.)
- سيحتوي مستشعر الباب على ضوءين LED باللون الأحمر، وسيكونان دائمًا في وضع التشغيل.
(تم تصوير هذا باستخدام HEXA، ولكن بنيته مماثلة لـ Beambox 2.)
- ضع الفواصل المخروطية (المغناطيسات) بالقرب من كلا ضوئي LED. يجب أن يصبح الضوء "أكثر سطوعًا" عند اكتشاف مغناطيس. عندما يكتشف كلا الضوءين مغناطيسات في نفس الوقت، سيتم إرسال إشارة إغلاق الباب إلى النظام، وستتغير الأيقونة على اللوحة.
(تم تصوير هذا باستخدام HEXA، ولكن بنيته مماثلة لـ Beambox 2.)
- بعد وضع المغناطيسات في مكانها، يرجى إغلاق الباب.
- أعد ضبط إعداد مستوى الطاقة إلى 100٪، وتأكد من أن أيقونة الباب مغلقة،
ثم قم بإصدار 5 نبضات. (يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
|
الخطوة 3.3
- استخدم شريطًا جديدًا على باعث الضوء الأحمر، كما هو موضح في الخطوة 3.
-
يرجى ضبط مستوى الطاقة على 0٪ لأغراض السلامة لضمان عدم وجود نبضات أثناء الاختبار.
- افتح الغطاء الخلفي للعثور على مستشعر الغطاء الخلفي.
- يحتوي مستشعر الغطاء الخلفي على ضوءين LED باللون الأحمر، وسيكونان دائمًا في وضع التشغيل.
- ضع مغناطيسين خارجيين بالقرب من كلا مصباحي LED. يجب أن يكون الضوء "أكثر سطوعًا" عند اكتشاف مغناطيس. عندما يكتشف كلا مصباحي LED مغناطيسات في آن واحد، سيتم إرسال إشارة إغلاق الباب إلى النظام، وسيتم تغيير الأيقونة على لوحة التحكم.
- بعد وضع المغناطيسات، أغلق الغطاء الخلفي.
- أعد ضبط إعداد مستوى الطاقة إلى 100٪، وتأكد من أن أيقونة الباب مغلقة،
ثم قم بإصدار 5 نبضات. (يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
|
الخطوة 4
- أوقف تشغيل الجهاز.
افتح الغطاء الجانبي عن طريق فك البرغي.

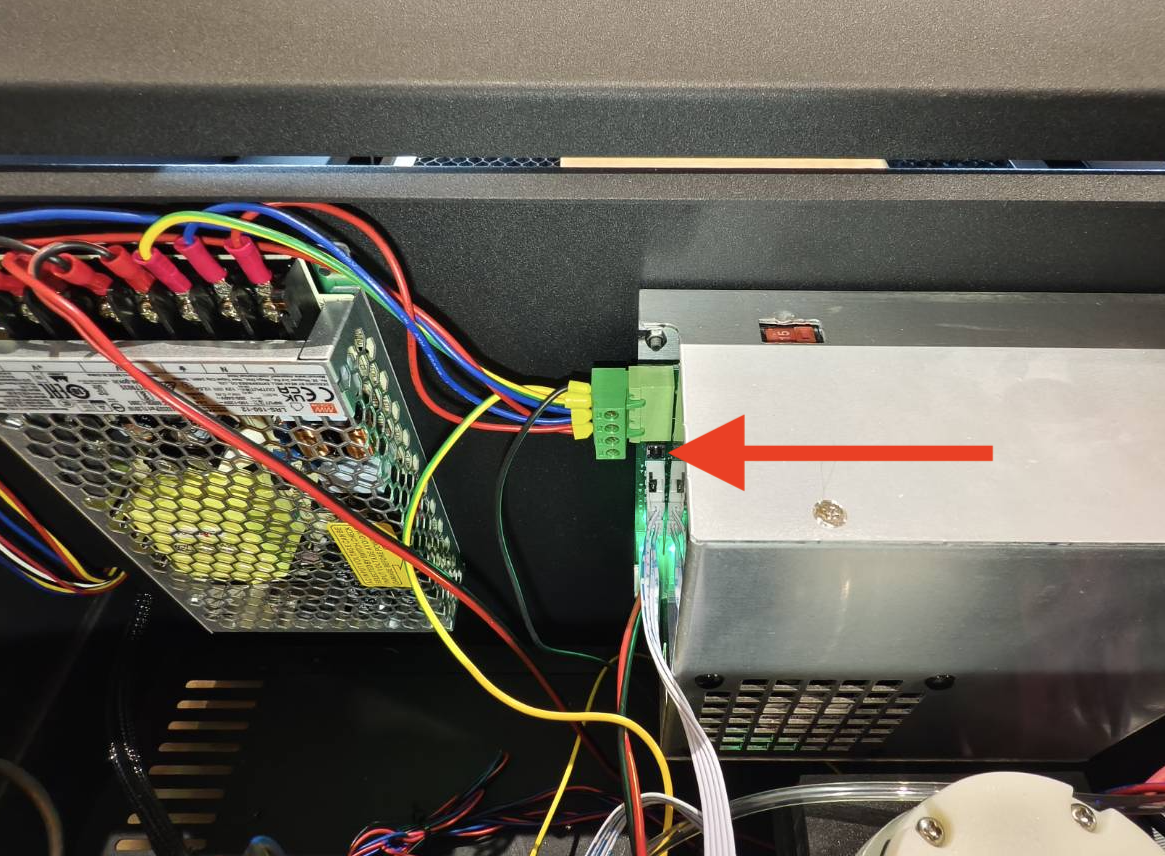

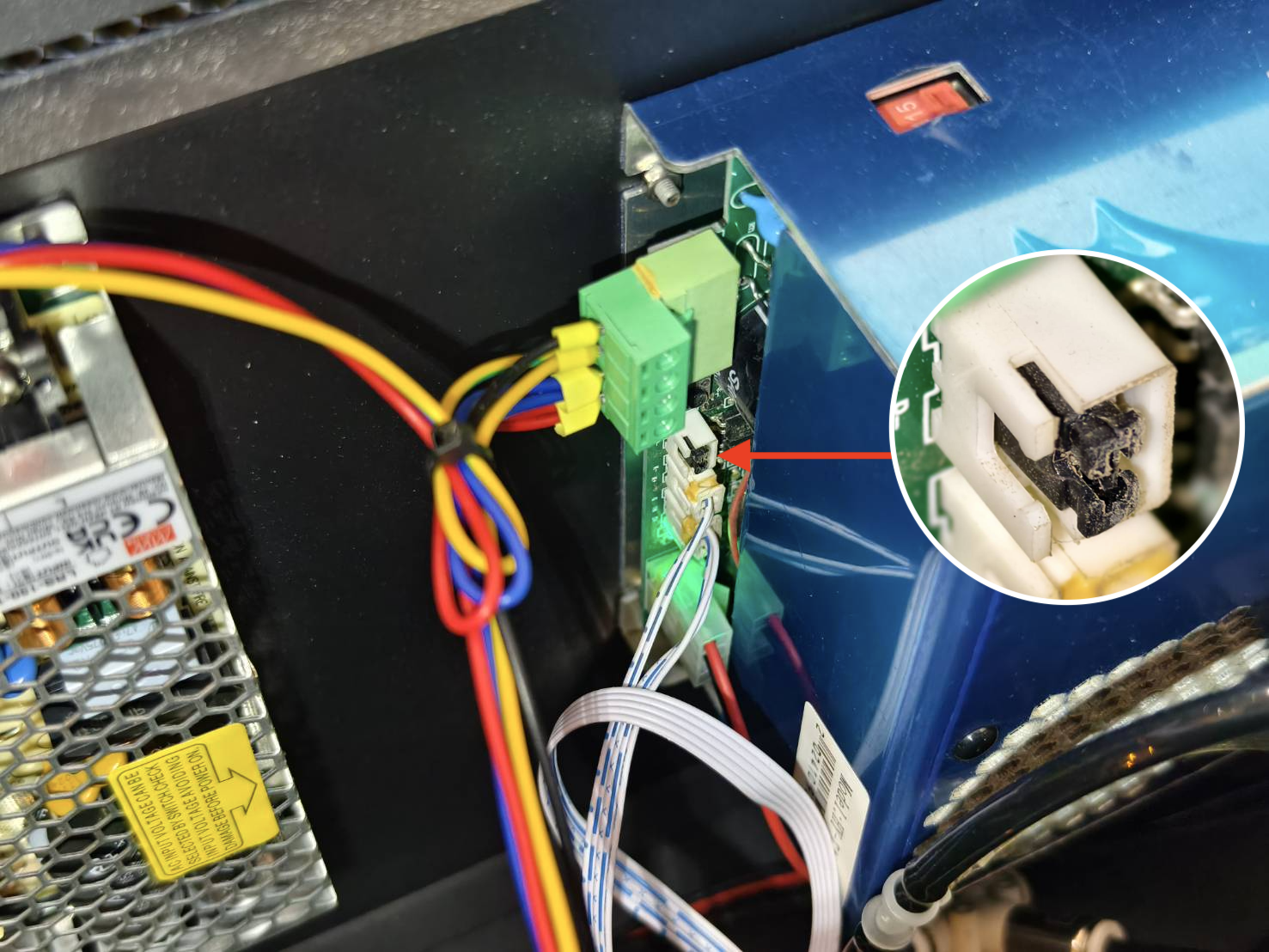

- تحقق من تركيب وصلة التوصيل (الجمبر) في وحدة الإمداد بالطاقة.
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
الخطوة 4.1

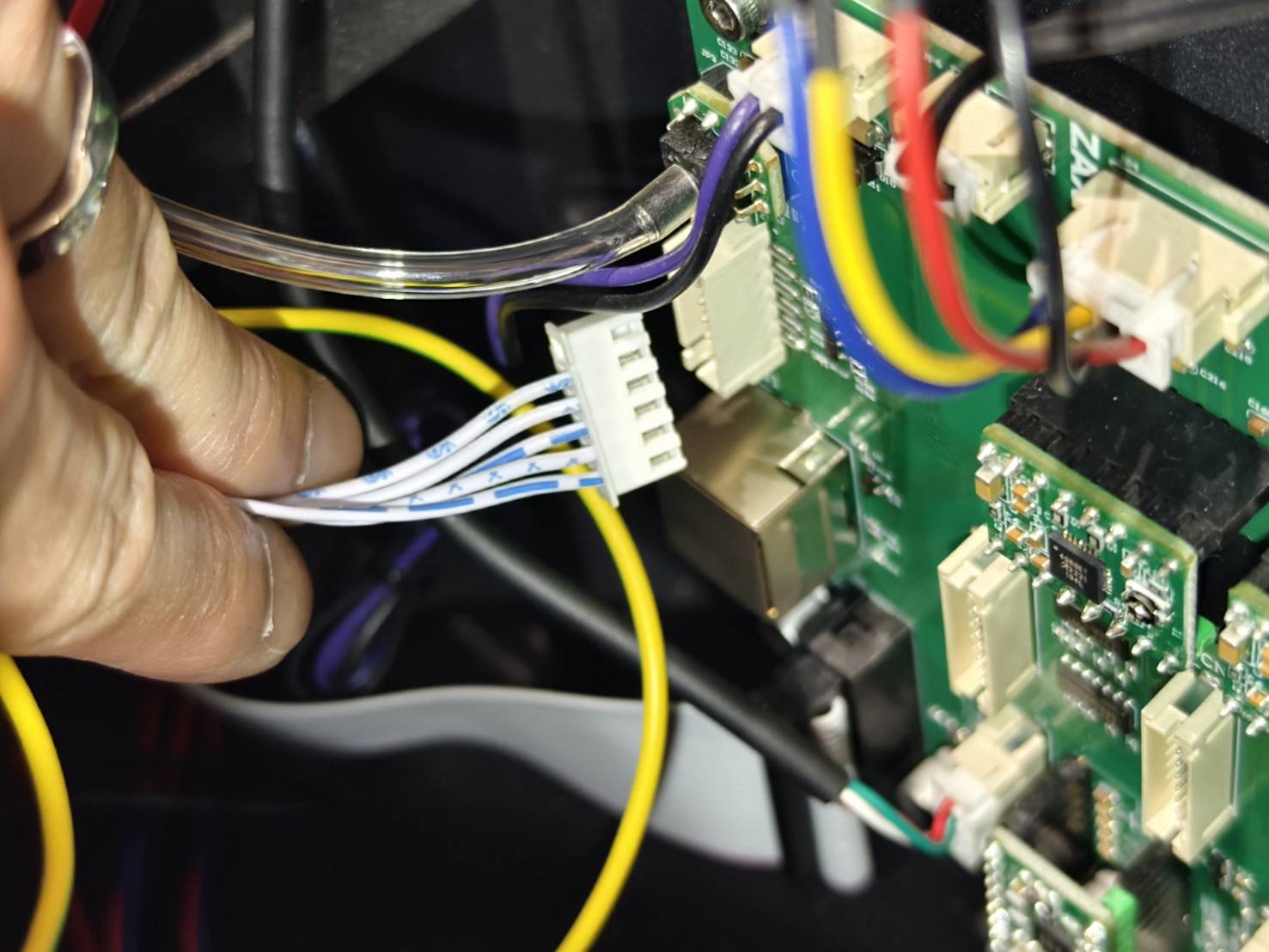

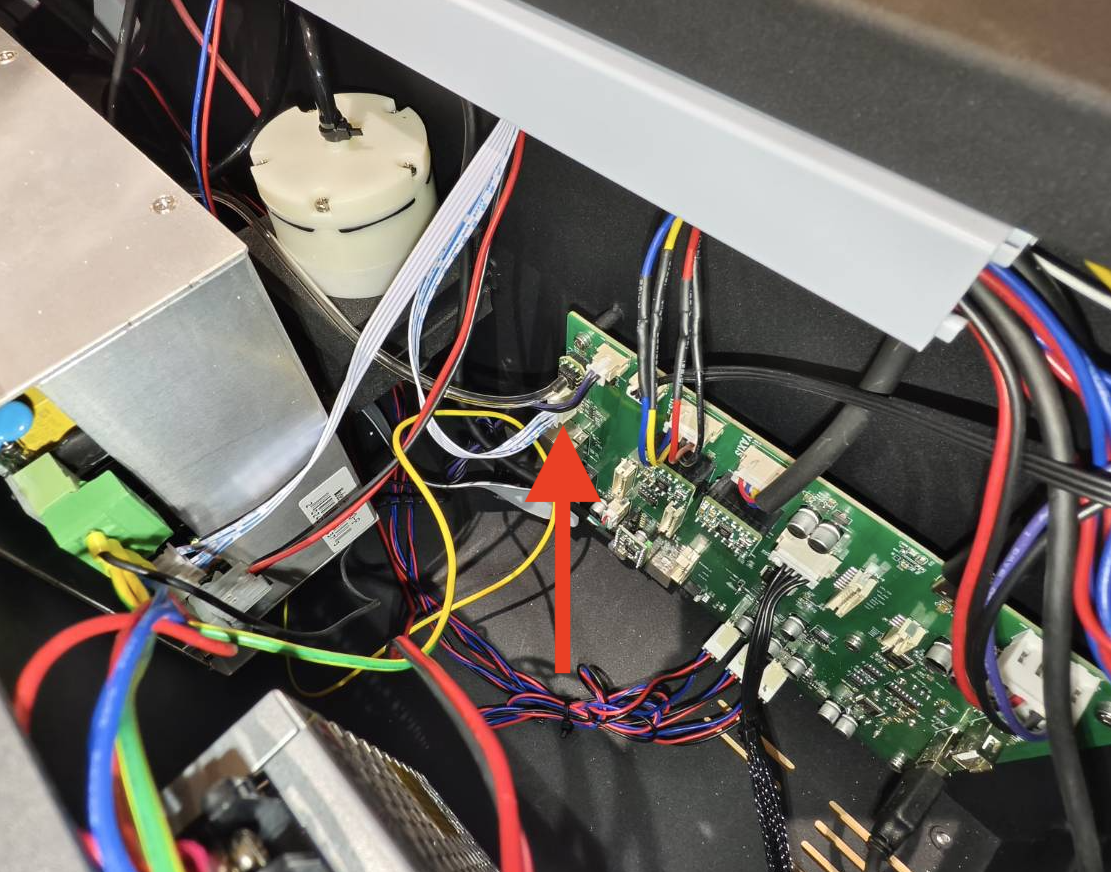

- افصل كابل التحكم بالليزر من مصدر الطاقة الخاص بالليزر.
(راجع المخطط التوضيحي إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)
- بعد فصل الكابل، انتقل إلى الخطوة 4.2.
الخطوة 4.2

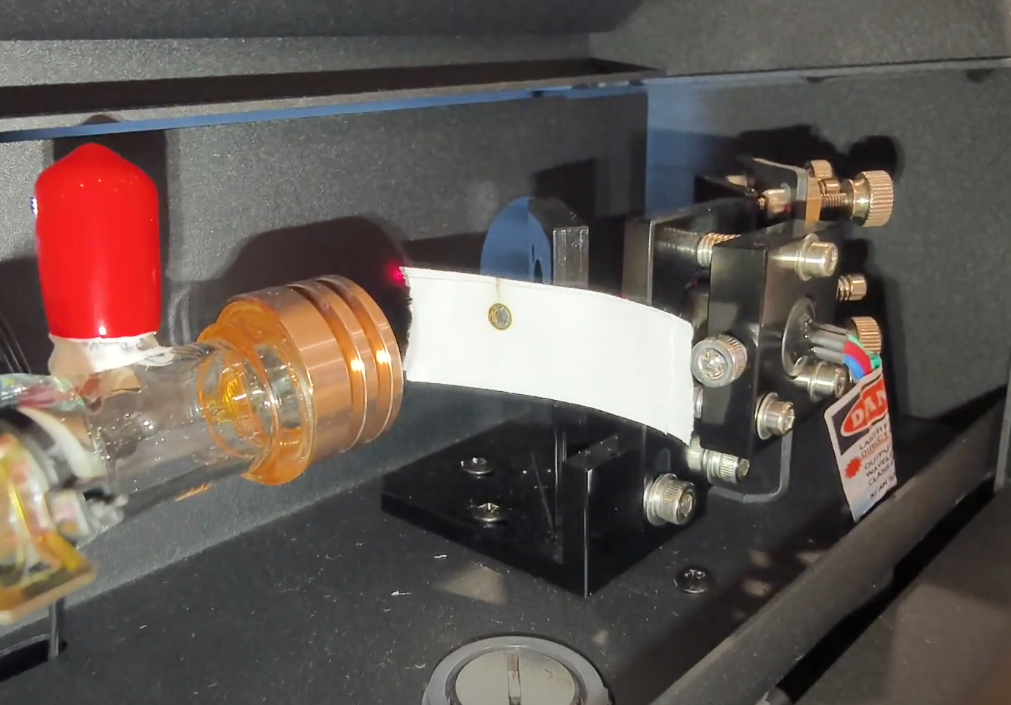

- افتح الغطاء الخلفي وضع شريطاً لاصقاً على باعث الضوء الأحمر بزاوية 90 درجة عمودية على الشعاع.
- أغلق الغطاء الخلفي.
يرجى ارتداء قفازات مطاطية قبل الإجراء التالي.

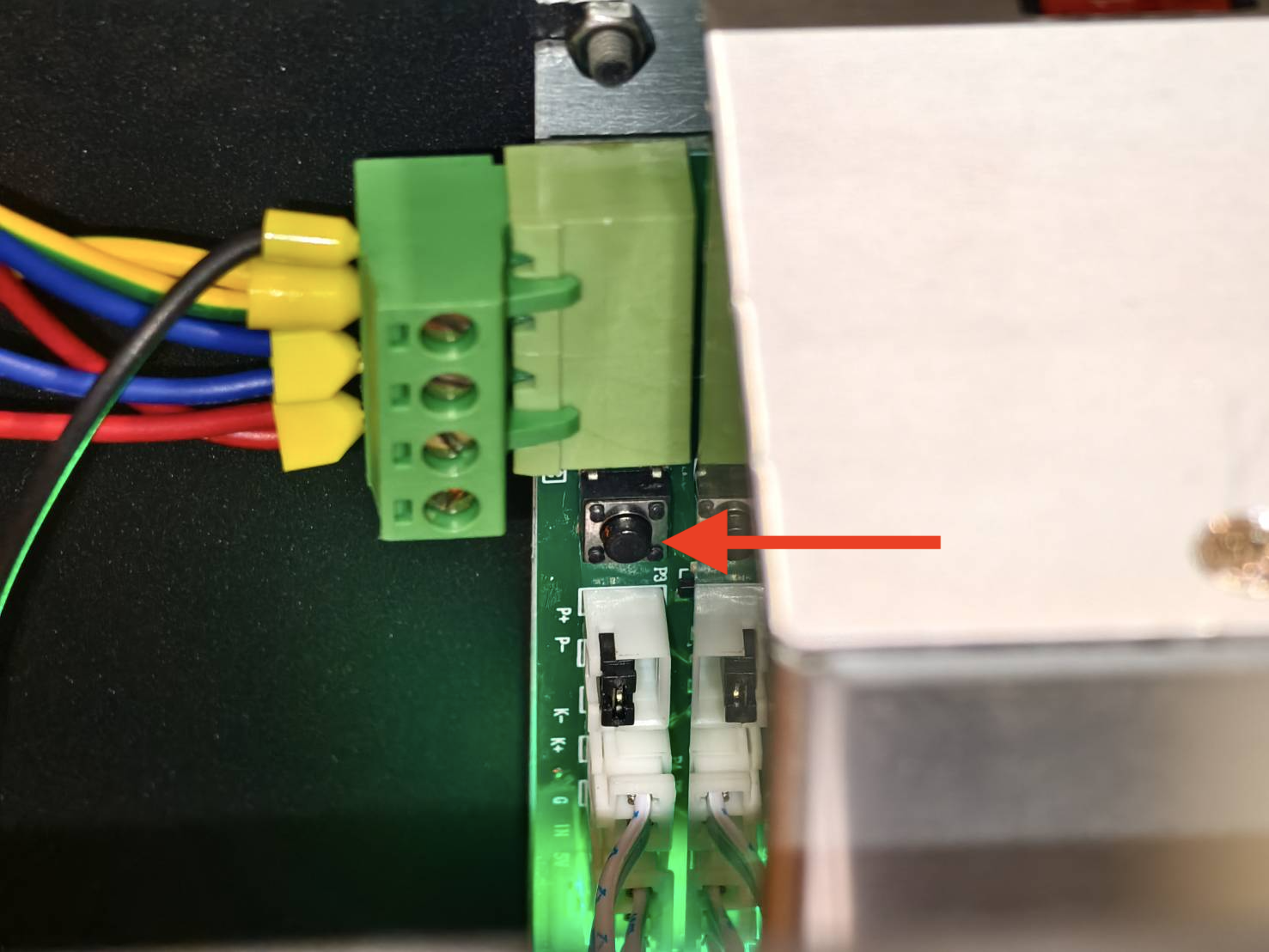

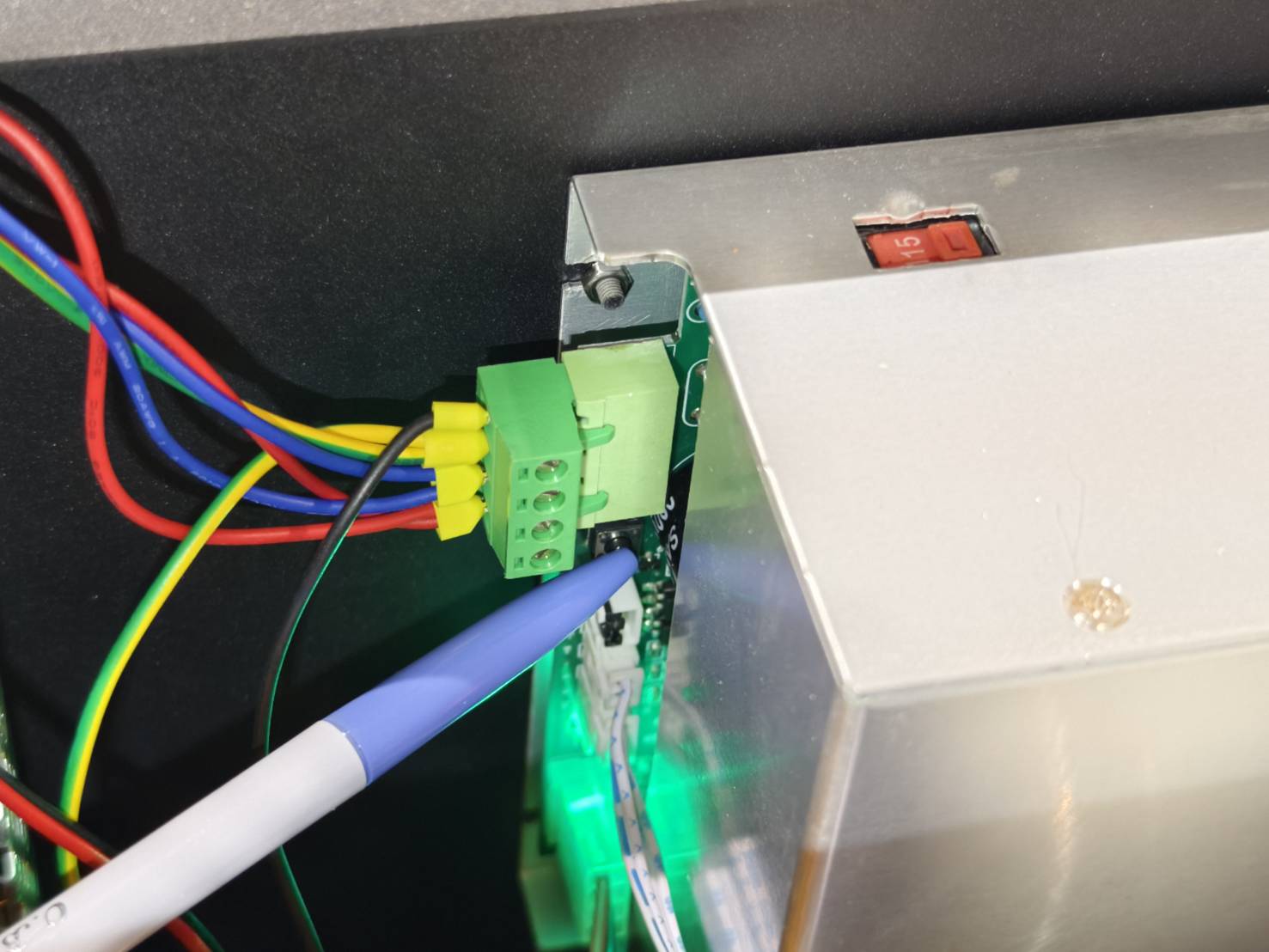

- قم بتشغيل الجهاز. اضغط على زر قوة الليزر مرتين أو اضغط عليه لمدة 1-2 ثانية باستخدام قلم أو قلم رصاص وتحقق من خرج الليزر على الشريط اللاصق.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
- تحقق من النتيجة على المرآة الأولى.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
|
الخطوة 5

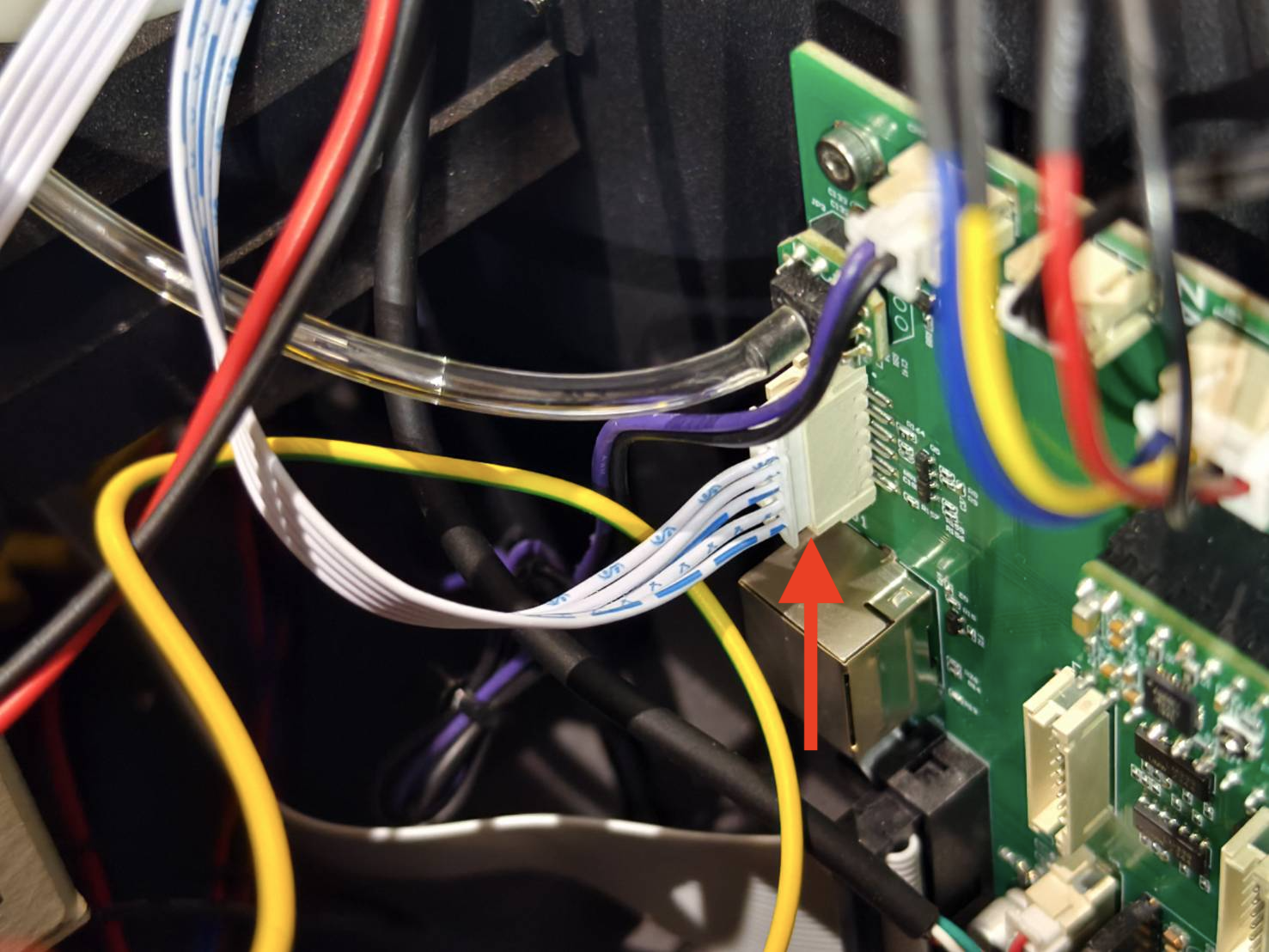

- أعد توصيل كابل التحكم بالليزر
- قم بتشغيل الجهاز. أعد ضبط الجهاز إلى إعدادات المصنع الافتراضية.
(الصفحة الرئيسية > الجهاز > الصفحة التالية > إعادة الضبط إلى إعدادات المصنع > نعم)
-
قم بتحديث البرنامج الثابت إلى أحدث إصدار. يرجى الرجوع إلى الرابط أدناه.
Beambox 2 - دليل تحديث البرنامج الثابت
- بعد التحديث، يرجى الانتقال إلى الخطوة 5.1.
الخطوة 5.1
استخدم شريطًا لاصقًا جديدًا مزدوج الطبقة و قم بإصدار 5 نبضات للتحقق مما إذا كان الشريط يحتوي على علامة حرق.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
|
الخطوة 6
- استخدم شريطًا لاصقًا جديدًا مزدوج الطبقة وضعه على المرآة الأولى.
- ارفع معدل الطاقة إلى 150٪ و قم بإصدار 5 نبضات للتحقق مما إذا كانت علامة الحرق تصبح أكثر وضوحًا.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
|
|
تواصل مع خدمة الدعم
يرجى اتباع التعليمات الموجودة في الرابط أدناه للإبلاغ عن المشكلة بشكل صحيح إلى الموزع المحلي أو فريق دعم FLUX. [الاتصال بخدمة العملاء]
المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي توضح مشكلة جهازك في هذه المقالة، ستكون ضرورية لمشاركتها مع الموزع أو فريق دعم FLUX.
