الوصف
يضمن ضبط شد الحزام ألا يكون الحزام رخوًا جدًا أو مشدودًا جدًا. يشرح هذا المستند بالتفصيل كيفية ضبط حزام منصة الرفع للمحور Z. إذا واجهت أيًا من المشكلات التالية:
- ضجيج عالٍ وغير طبيعي عند تحرك المحور Z للأعلى أو للأسفل
- توقف المحور Z في منتصف المسار
- عدم صحة ارتفاع رفع المحور Z
- انزلاق حزام المحور Z أو فقدان الأسنان
...يمكنك عادةً إصلاح هذه المشكلات عن طريق ضبط شد الحزام.
＊ملاحظة:
- إذا توقف المحور Z أو أصدر ضجيجًا عاليًا عند السرعات العالية, نوصي بتخفيف شد الحزام.
- إذا توقف المحور Z أو انزلق الحزام (فقدان الأسنان)، نوصي بزيادة شد الحزام.
إصدار البرنامج الثابت المتوافق: v6.0.10
الأدوات اللازمة
- مفتاح سداسي 4 مم

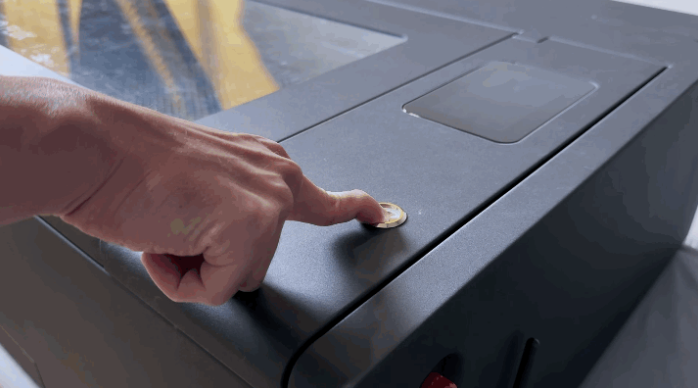

الخطوة 1 - إيقاف تشغيل الجهاز
قبل إجراء أي تعديلات، تأكد من فصل الطاقة عن الجهاز بشكل كامل.
الخطوة 2 - إزالة لوحة خلية النحل وحامل المنصة
الخطوة 3 - تحديد منطقة الضبط

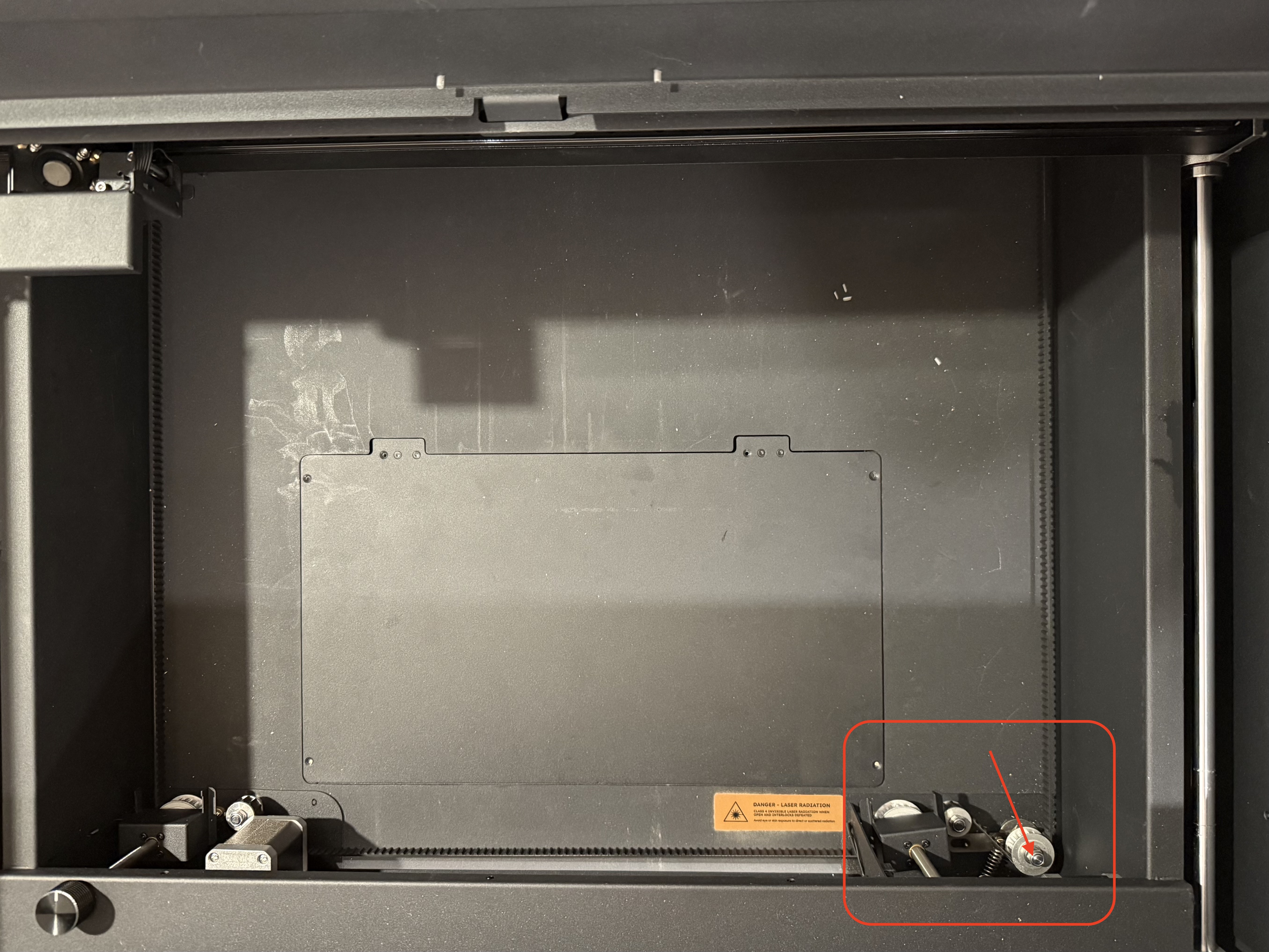

ابحث عن عجلة ضبط شد الحزام. توجد في الجزء السفلي الأيمن من الجهاز. اتبع محور عجلة ضبط الشد لتحديد موقع برغي التثبيت في الجانب السفلي من الجهاز.
الخطوة 4 - ضبط شد الحزام

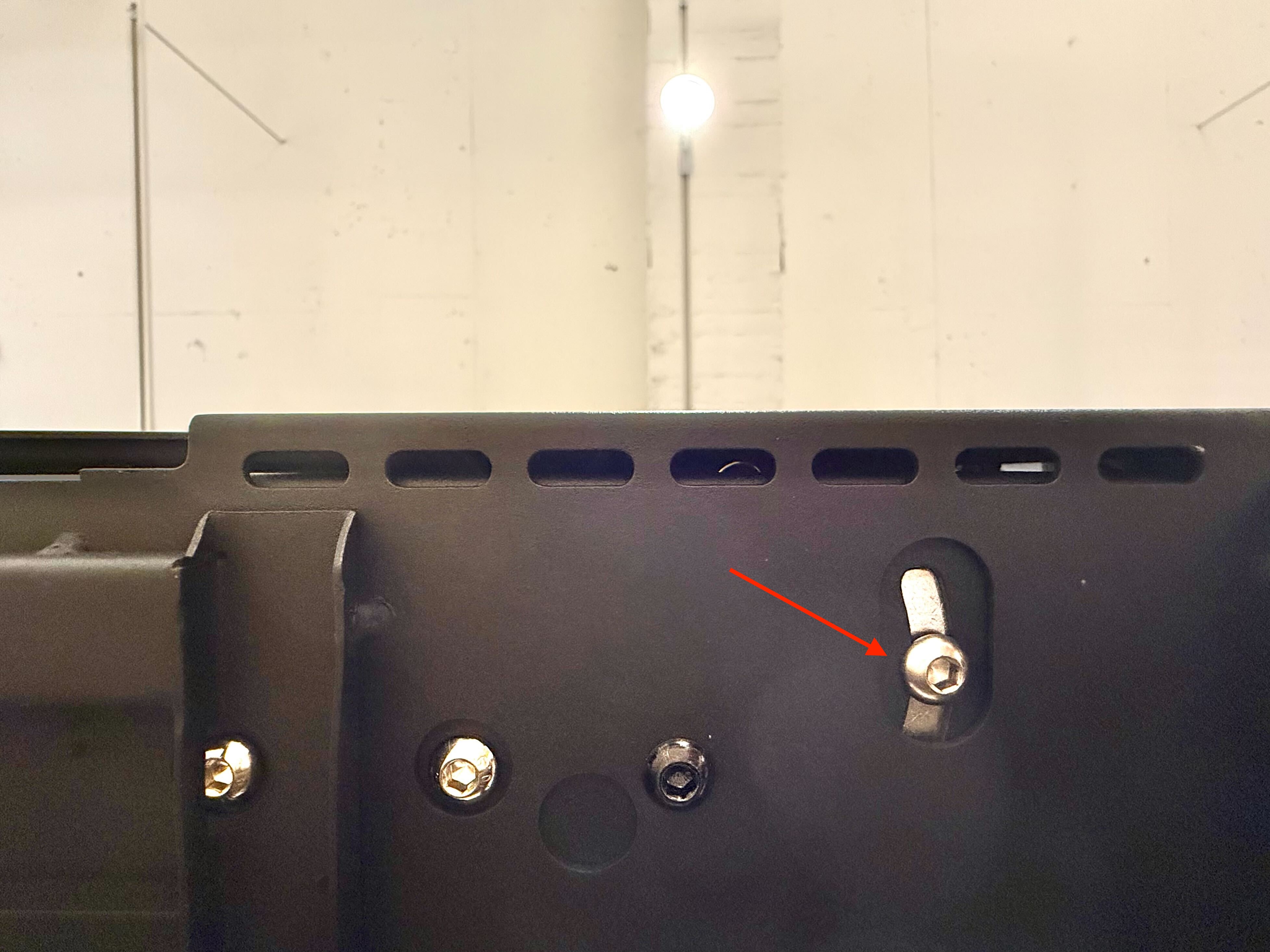

4-1 فك برغي التثبيت
باستخدام مفتاح سداسي مقاس 4 مم، قم بفك برغي التثبيت قليلاً بمقدار لفة ونصف تقريبًا. لا حاجة لإزالته بالكامل.
4-2 تحريك عجلة ضبط الشد
أثناء فك برغي التثبيت، ضع المفتاح السداسي 4 مم على البرغي وادفع هيكل عجلة ضبط الشد داخل الجهاز في الوقت نفسه. هذا يسمح لعجلة شد الحزام بالانزلاق للأمام والخلف.
4-3 إحكام ربط برغي التثبيت
بمجرد الوصول إلى الموضع المناسب، أعد إحكام ربط برغي التثبيت باستخدام المفتاح السداسي 4 مم. تأكد من أنه مثبت بإحكام ولن يفك من تلقاء نفسه.

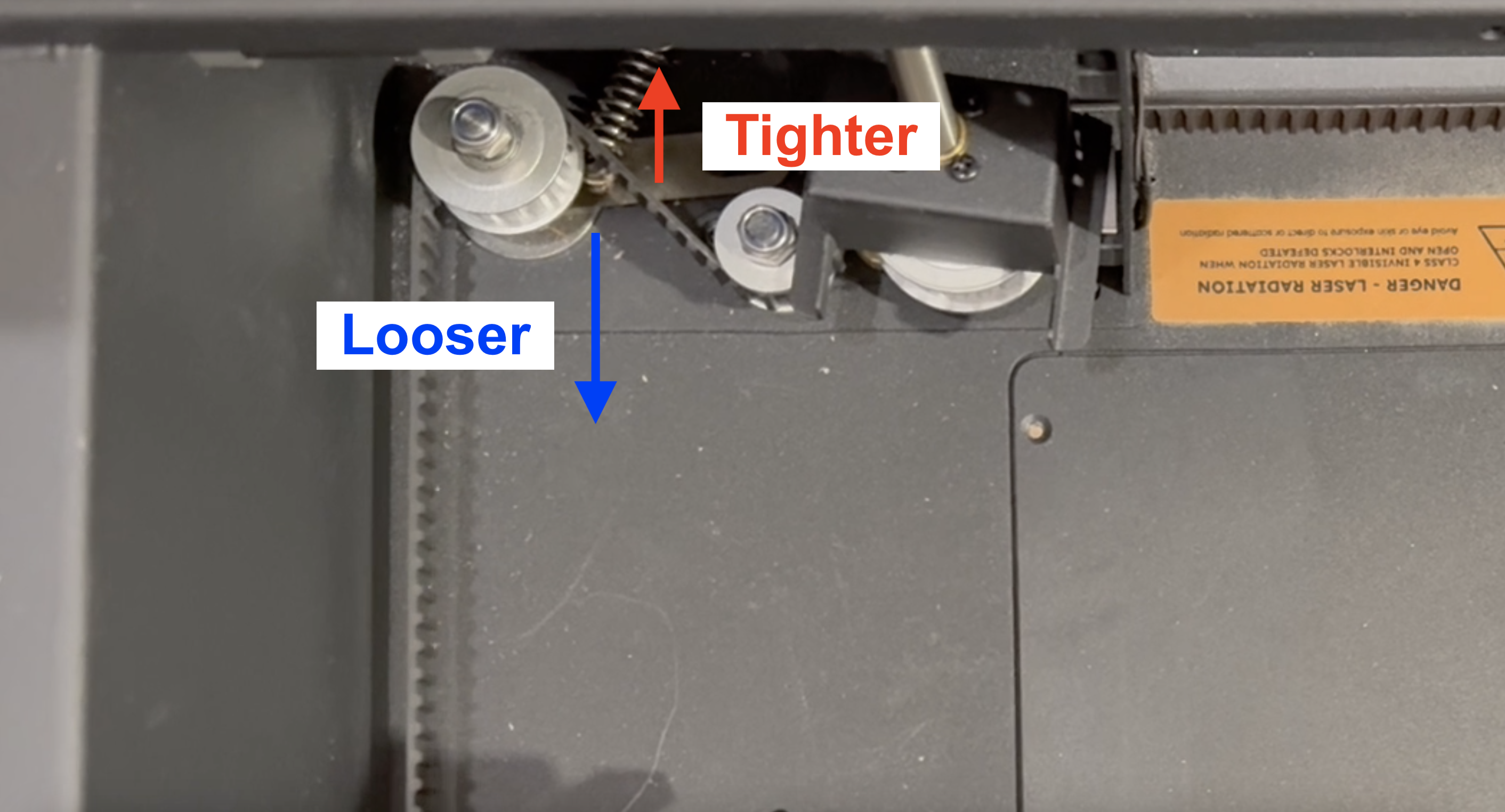

- تحريك عجلة الشد في اتجاه السهم الأزرق يؤدي إلى إرخاء الحزام.
- تحريك عجلة الشد في اتجاه السهم الأحمر يؤدي إلى شد الحزام.
الخطوة 5 - الاختبار

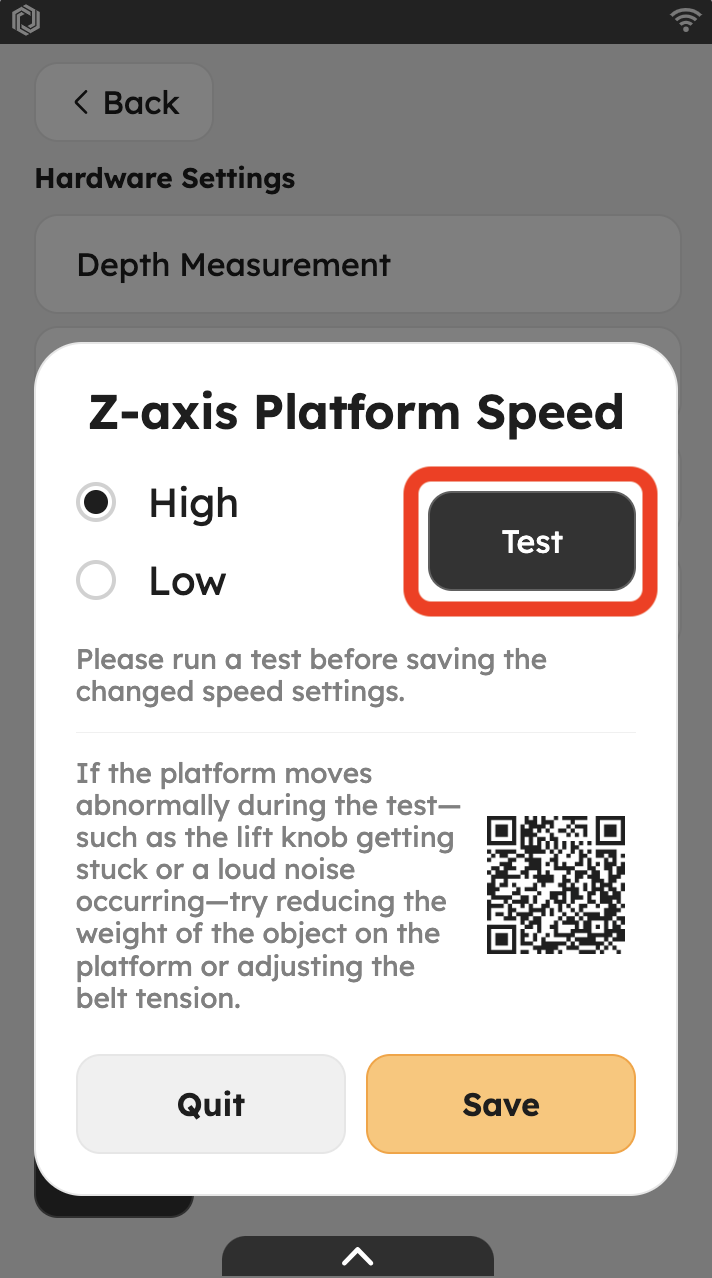

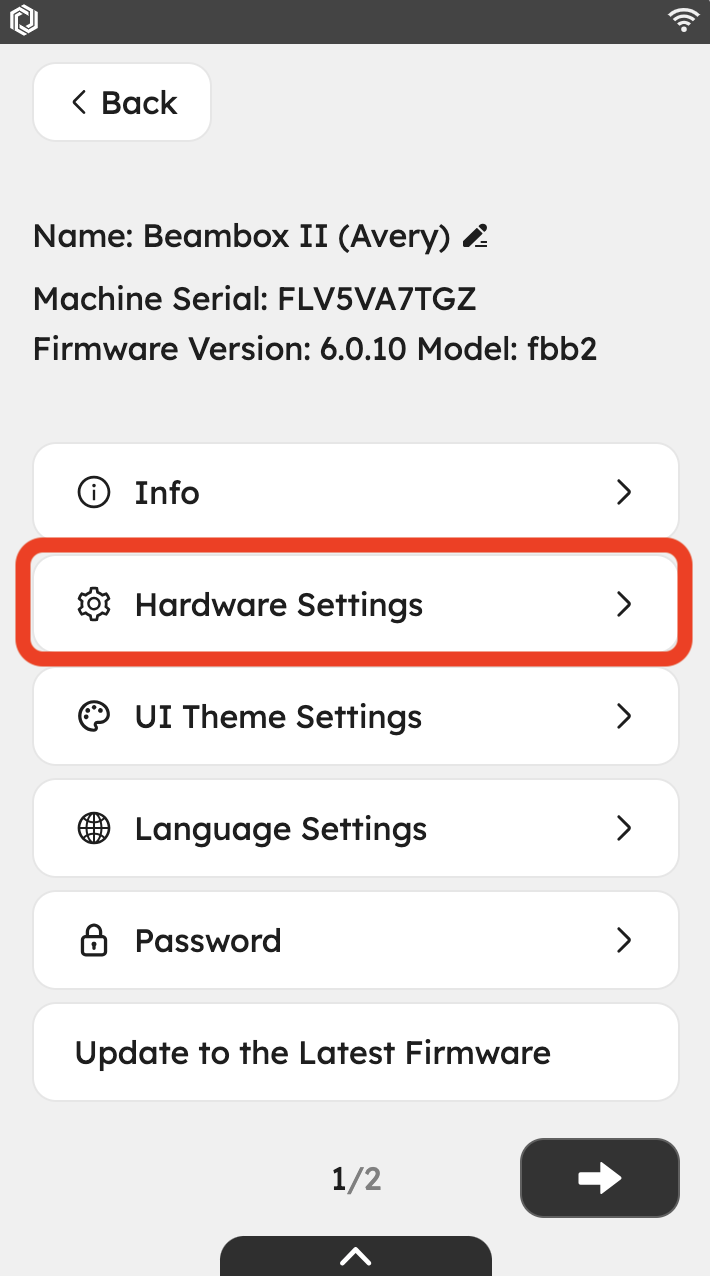

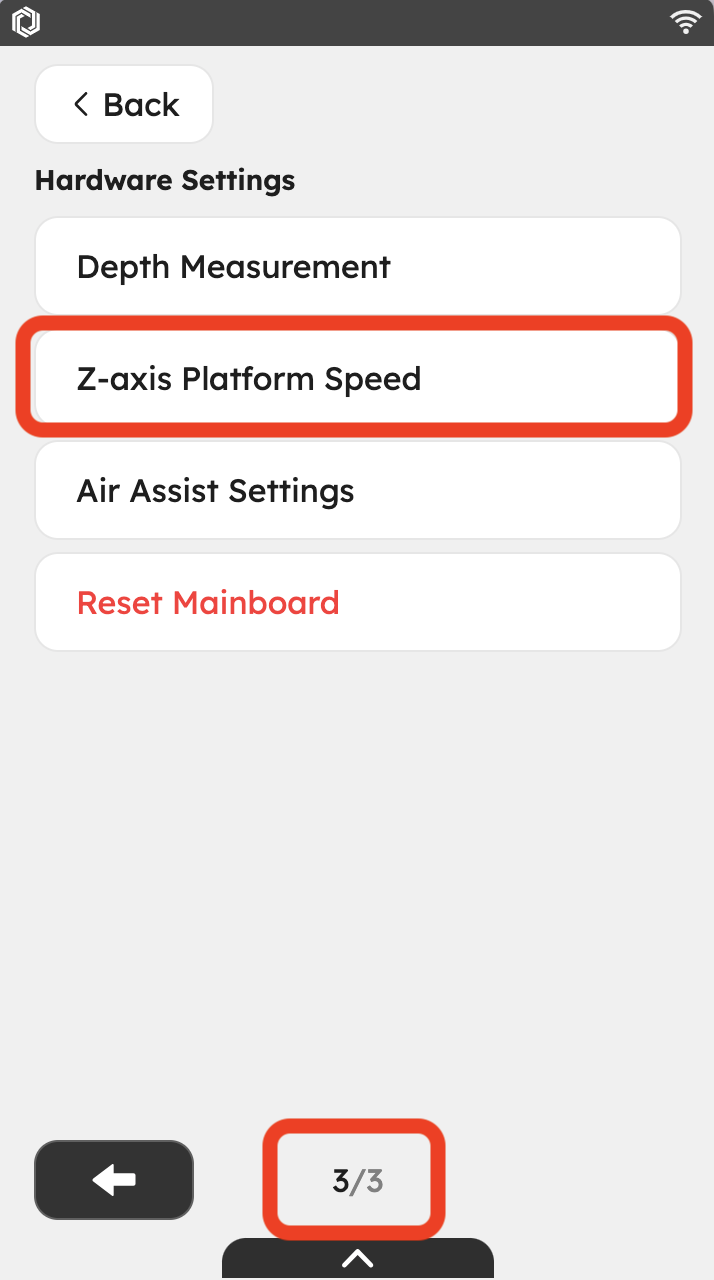

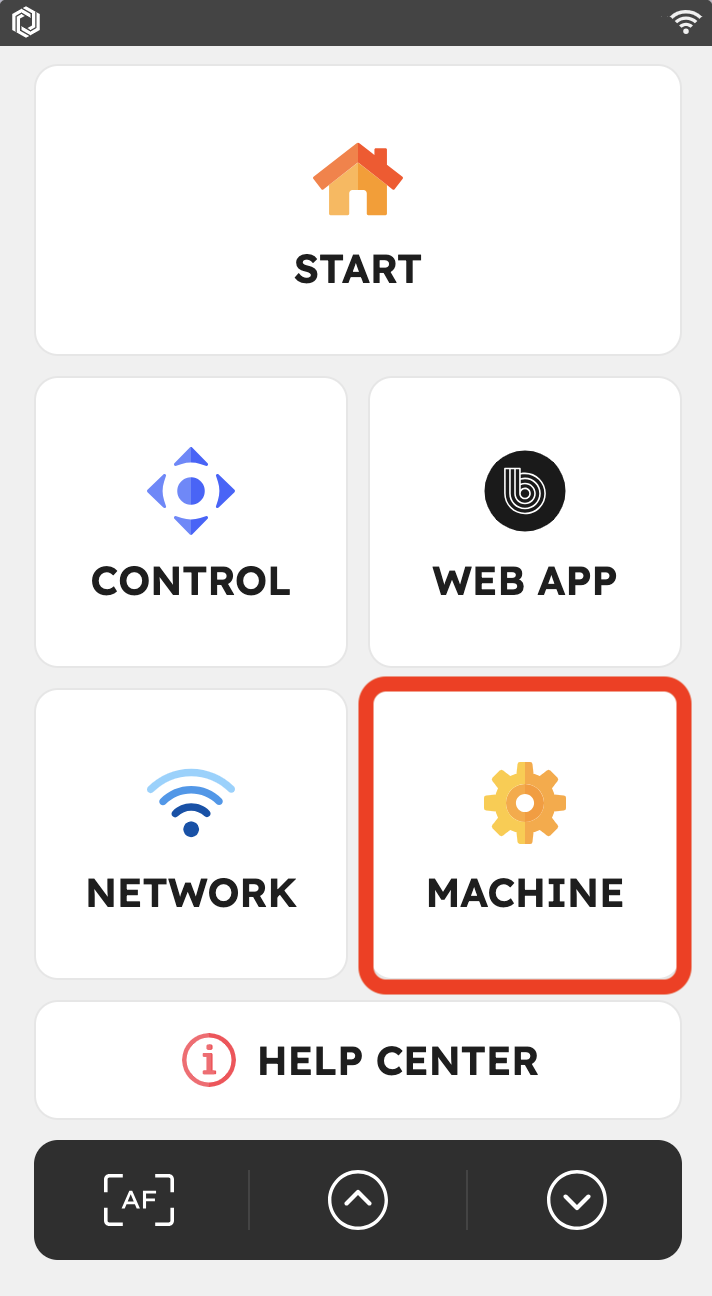

بعد الضبط، أعد تركيب لوحة خلية النحل وحامل المنصة في مكانهما. تأكد من تشغيل "اختبار سرعة منصة المحور Z" في إعدادات الأجهزة للتأكد من أن منصة الرفع تتحرك بسلاسة. إذا لم تعمل بشكل صحيح، كرر الخطوة 4 لإعادة ضبط شد الحزام.
س1. كيف يمكنني التحقق من أن منصة الرفع تعمل بشكل صحيح؟
عند الضغط على زر "اختبار" ستتحرك منصة رفع المحور Z أولاً إلى الموضع السفلي للعودة إلى نقطة الأصل. بعد ذلك، سترتفع وتنخفض مرة واحدة بالسرعة المحددة. خلال عملية العودة إلى نقطة الأصل والرفع، راقب المقبض في الجانب السفلي الأيسر من الجهاز لترى ما إذا كان يدور بشكل طبيعي. إذا كان كذلك، فإن ضبط شد الحزام صحيح.
س2. هل أحتاج إلى استخدام سرعة عالية للاختبار؟
ليس بالضرورة. إذا كان اختبار السرعة المنخفضة يعمل دون مشاكل، يمكنك استخدام إعداد السرعة المنخفضة ببساطة. نوصي بضبط السرعة العالية فقط إذا كنت بحاجة إلى سرعات أعلى (على سبيل المثال، عند استخدام النقش على الأسطح المنحنية).
تشمل العوامل المؤثرة على استقرار المحور Z سرعة المحرك، والوزن على المنصة، وشد الحزام. للحفاظ على الاستقرار عند السرعات العالية، عادةً ما يتم تقليل حمولة المنصة وتخفيف شد الحزام قليلاً. ومع ذلك، إذا كان الحزام فضفاضًا جدًا، فقد يتخطى أو يفقد الأسنان أثناء الرفع. لذلك، تعتمد السرعة والشد الأمثل على متطلبات التطبيق المحددة الخاصة بك.
